CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - GMC 1998

DIAGRAMAS - GMC: G15, Jimmy - 1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / GMC: G15, Jimmy - 1998 -
Año GMC G15/ 1500 VAN 4.3L V6 1998
1998 G15 - 1500 4.3L V6 CONTROL DEL MOTOR 1/4
1998 G15 - 1500 4.3L V6 CONTROL DEL MOTOR 2/4
1998 G15 - 1500 4.3L V6 CONTROL DEL MOTOR 3/4
1998 G15 - 1500 4.3L V6 CONTROL DEL MOTOR 4/4
Año GMC G15/ 1500 VAN 5.0L V8 1998
1998 G15 - 1500 5.0L V8 CONTROL DEL MOTOR 1/4
1998 G15 - 1500 5.0L V8 CONTROL DEL MOTOR 2/4
1998 G15 - 1500 5.0L V8 CONTROL DEL MOTOR 3/4
1998 G15 - 1500 5.0L V8 CONTROL DEL MOTOR 4/4
Año GMC G15/ 1500 VAN 5.7L V8 1998
1998 G15 - 1500 5.7L V8 CONTROL DEL MOTOR 1/4
1998 G15 - 1500 5.7L V8 CONTROL DEL MOTOR 2/4

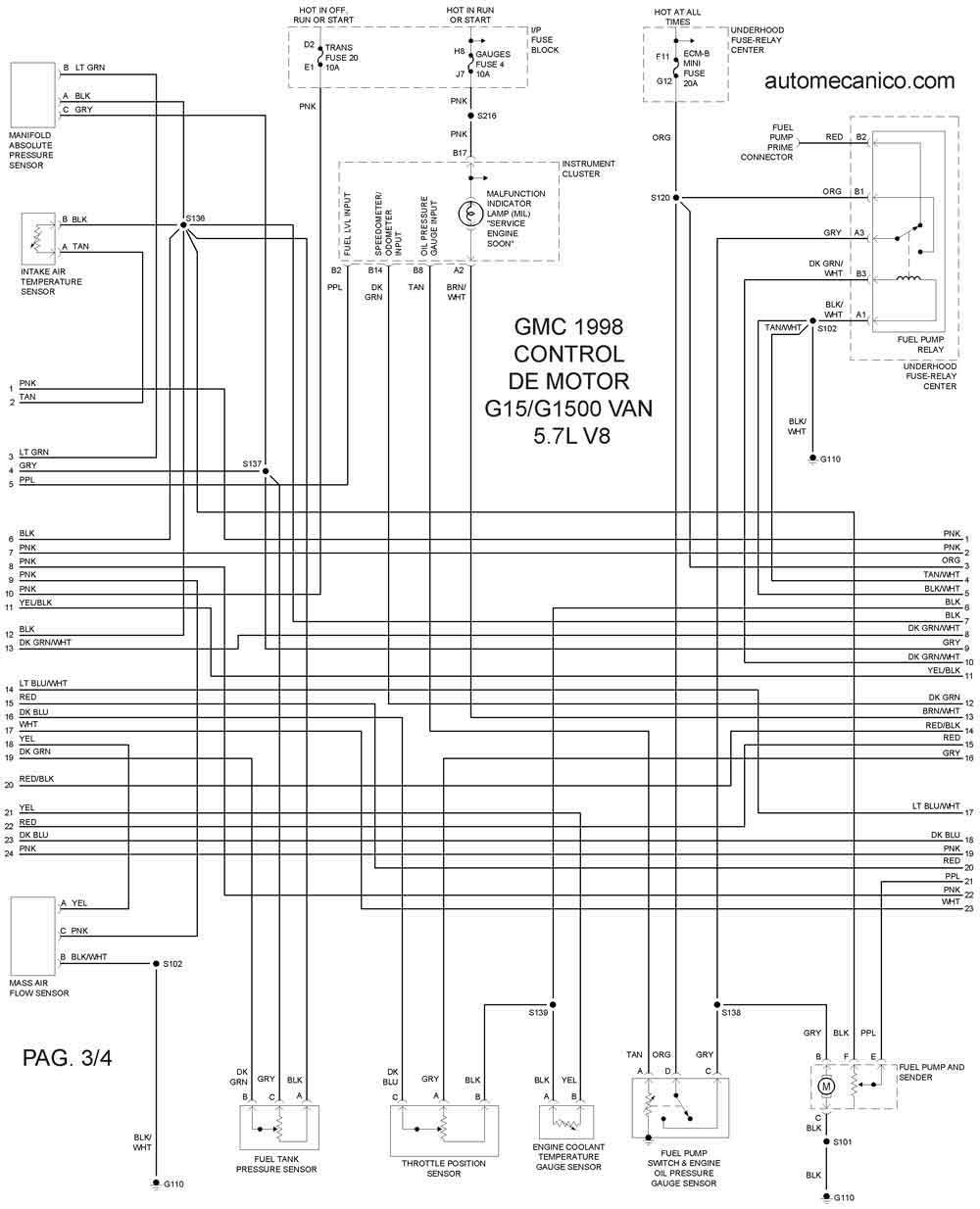

1998 G15 - 1500 5.7L V8 CONTROL DEL MOTOR 3/4
1998 G15 - 1500 5.7L V8 CONTROL DEL MOTOR 4/4
Año GMC JIMMY 4.3L V6 1998
1998 JIMMY - 4.3L V6 CONTROL DEL MOTOR 1/4
1998 JIMMY - 4.3L V6 CONTROL DEL MOTOR 2/4
1998 JIMMY - 4.3L V6 CONTROL DEL MOTOR 3/4
1998 JIMMY - 4.3L V6 CONTROL DEL MOTOR 4/4
