CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - GMC 1998

DIAGRAMAS - GMC: C2500, 3500 Pick-up  - 1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / GMC: C2500, 3500 Pick-up  - 1998 -
Año GMC C2500 PICKUP 5.7L V8 1998
1998 C2500 PICKUP 5.7L V8 CONTROL DEL MOTOR 1/4
1998 C2500 PICKUP 5.7L V8 CONTROL DEL MOTOR 2/4
1998 C2500 PICKUP 5.7L V8 CONTROL DEL MOTOR 3/4
1998 C2500 PICKUP 5.7L V8 CONTROL DEL MOTOR 4/4
Año GMC - Diesel C2500 PICKUP 6.5L V8 1998
1998 C2500 PICKUP 6.5L V8 CONTROL DEL MOTOR 1/4
1998 C2500 PICKUP 6.5L V8 CONTROL DEL MOTOR 2/4
1998 C2500 PICKUP 6.5L V8 CONTROL DEL MOTOR 3/4
1998 C2500 PICKUP 6.5L V8 CONTROL DEL MOTOR 4/4
Año GMC C2500 PICKUP 7.4L V8 1998
1998 C2500 PICKUP 7.4L V8 CONTROL DEL MOTOR 1/1
Año GMC C3500 PICKUP 5.7L V8 1998
1998 C3500 PICKUP 5.7L V8 CONTROL DEL MOTOR 1/4
1998 C3500 PICKUP 5.7L V8 CONTROL DEL MOTOR 2/4
1998 C3500 PICKUP 5.7L V8 CONTROL DEL MOTOR 3/4
1998 C3500 PICKUP 5.7L V8 CONTROL DEL MOTOR 4/4
Año GMC - Diesel C3500 PICKUP 6.5L V8 1998
1998 C3500 PICKUP 6.5L V8 CONTROL DEL MOTOR 1/4
1998 C3500 PICKUP 6.5L V8 CONTROL DEL MOTOR 2/4
1998 C3500 PICKUP 6.5L V8 CONTROL DEL MOTOR 3/4
1998 C3500 PICKUP 6.5L V8 CONTROL DEL MOTOR 4/4
Año GMC C3500 PICKUP 7.4L V8 1998

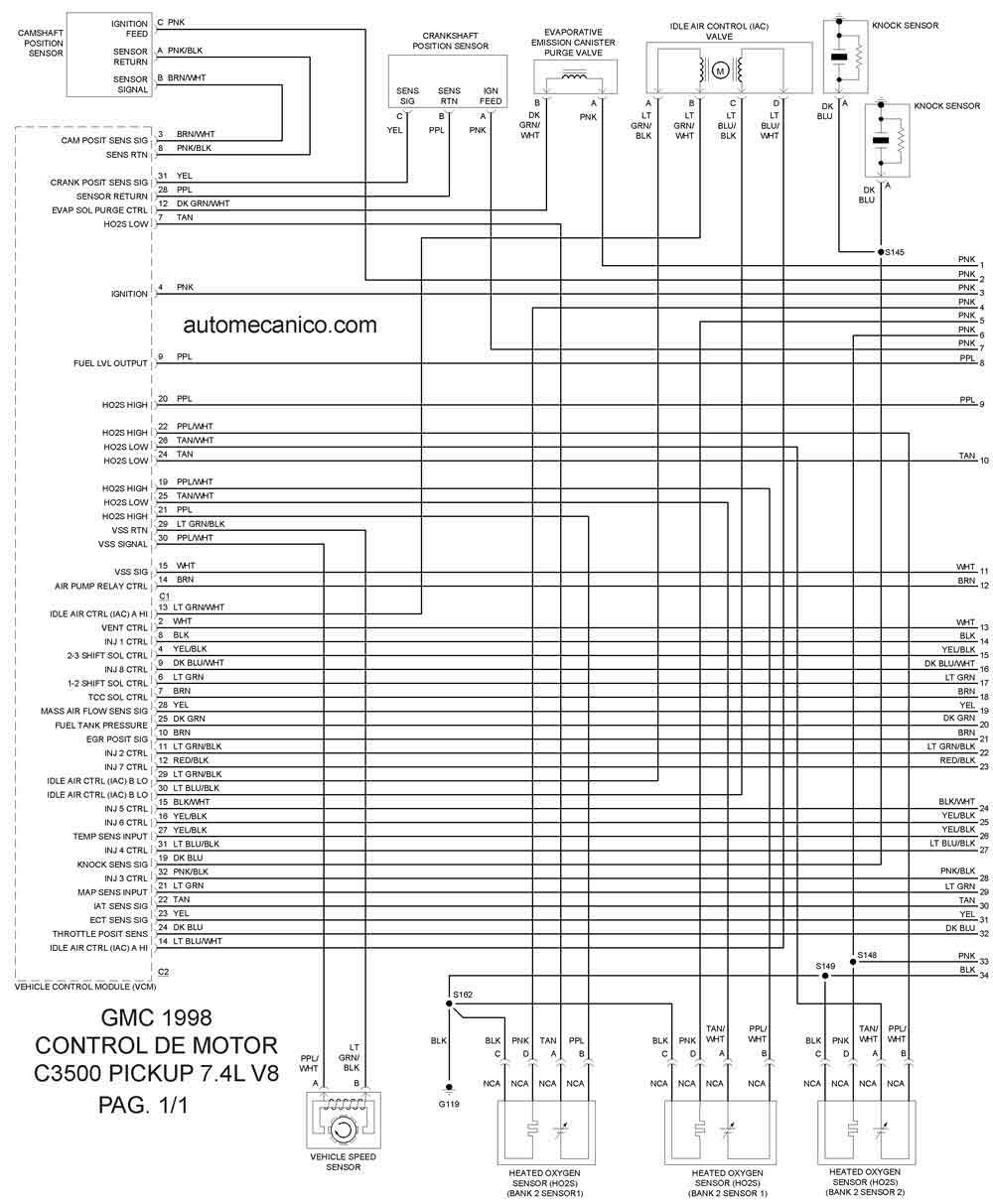

1998 C3500 PICKUP 7.4L V8 CONTROL DEL MOTOR 1/1
