| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - BMW 1998 |
DIAGRAMAS - BMW: 750iL V12 - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion. |
| DIAGRAMAS Control del motor / BMW: 750iL V12 - 1998 - |
| Año | BMW | 750iL - 5.4L V12 1998 |

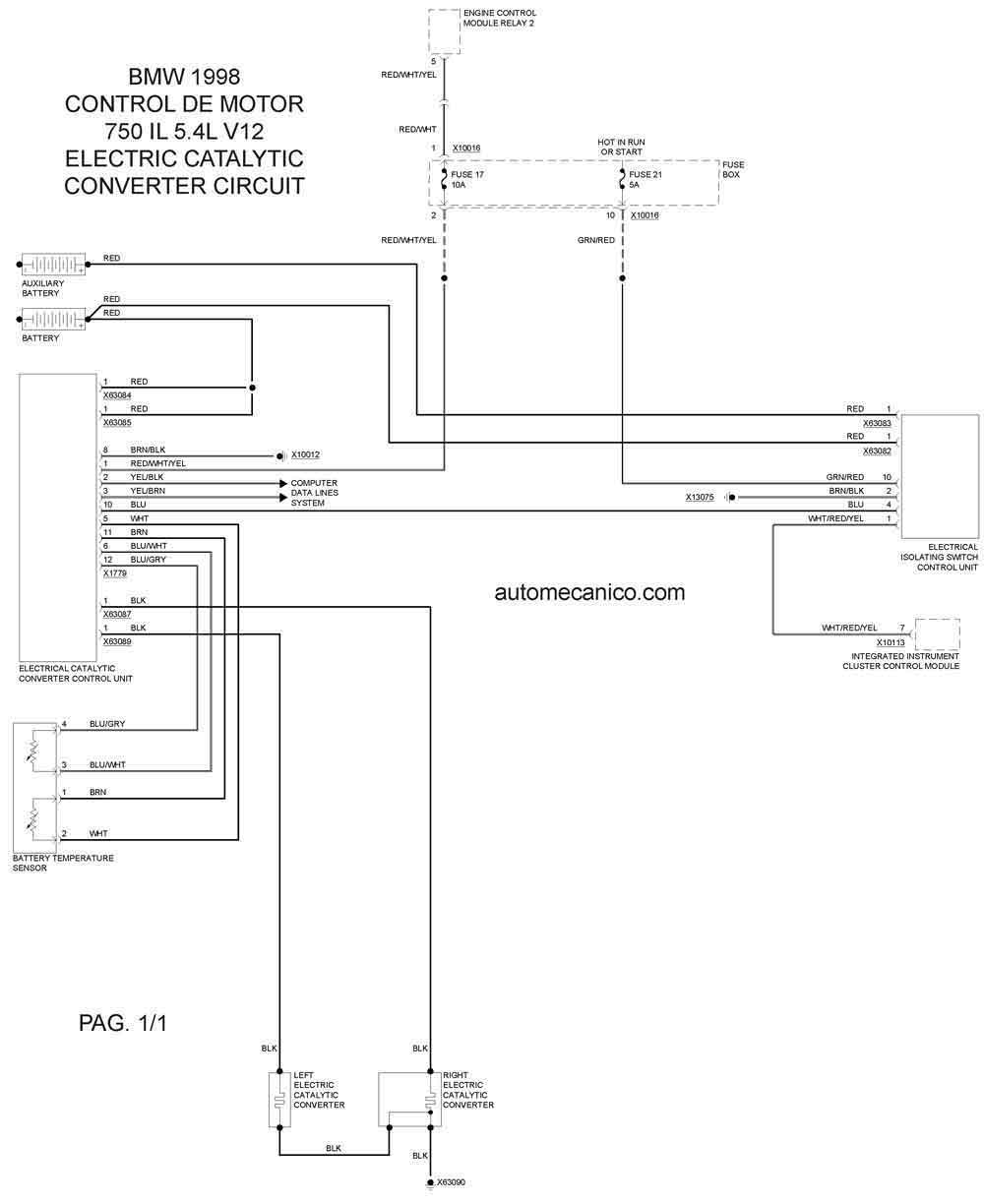

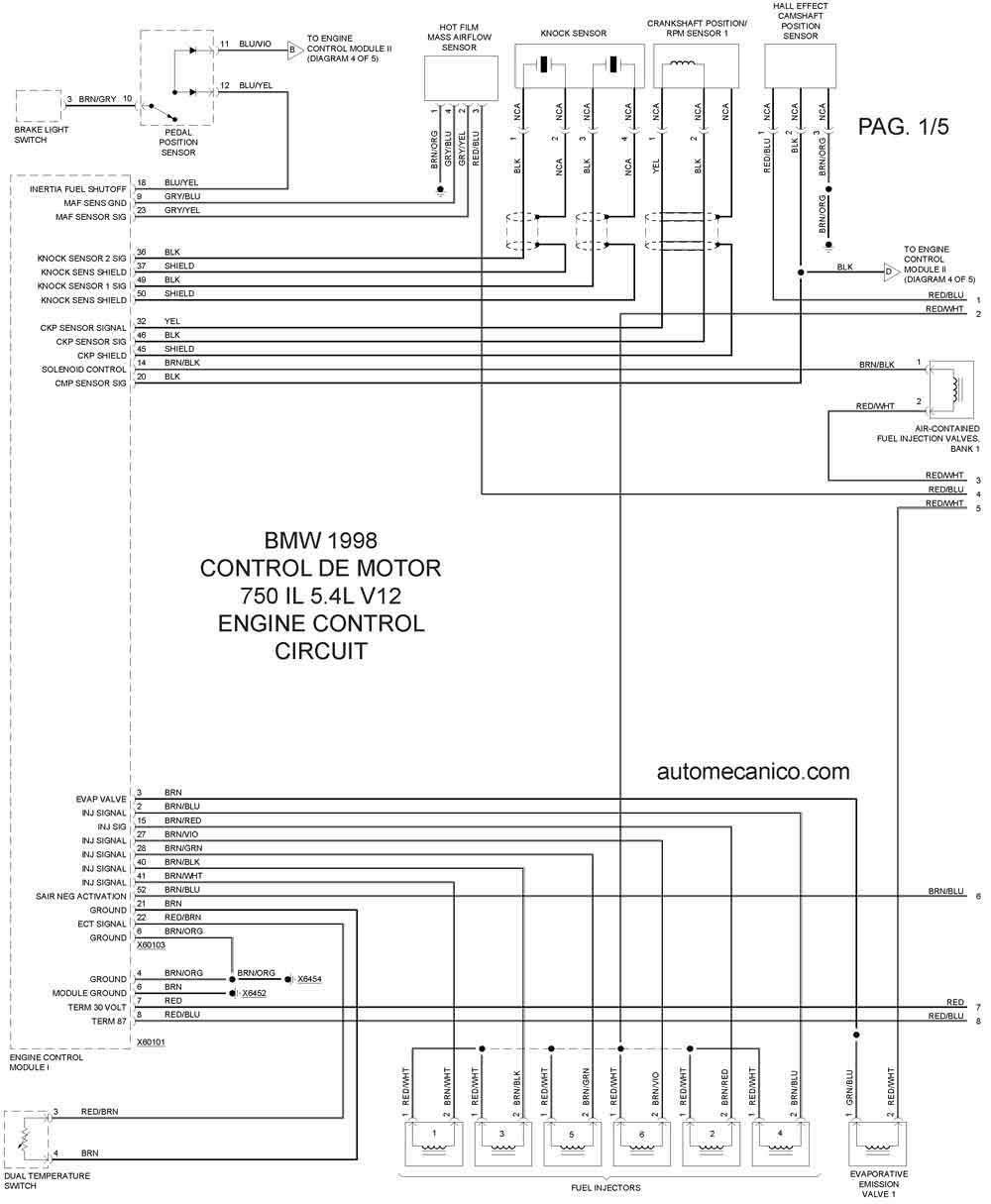

| 1998 | 750iL 5.4L V12 . Electric Catalytic Convert | CONTROL DEL MOTOR 1/8 |

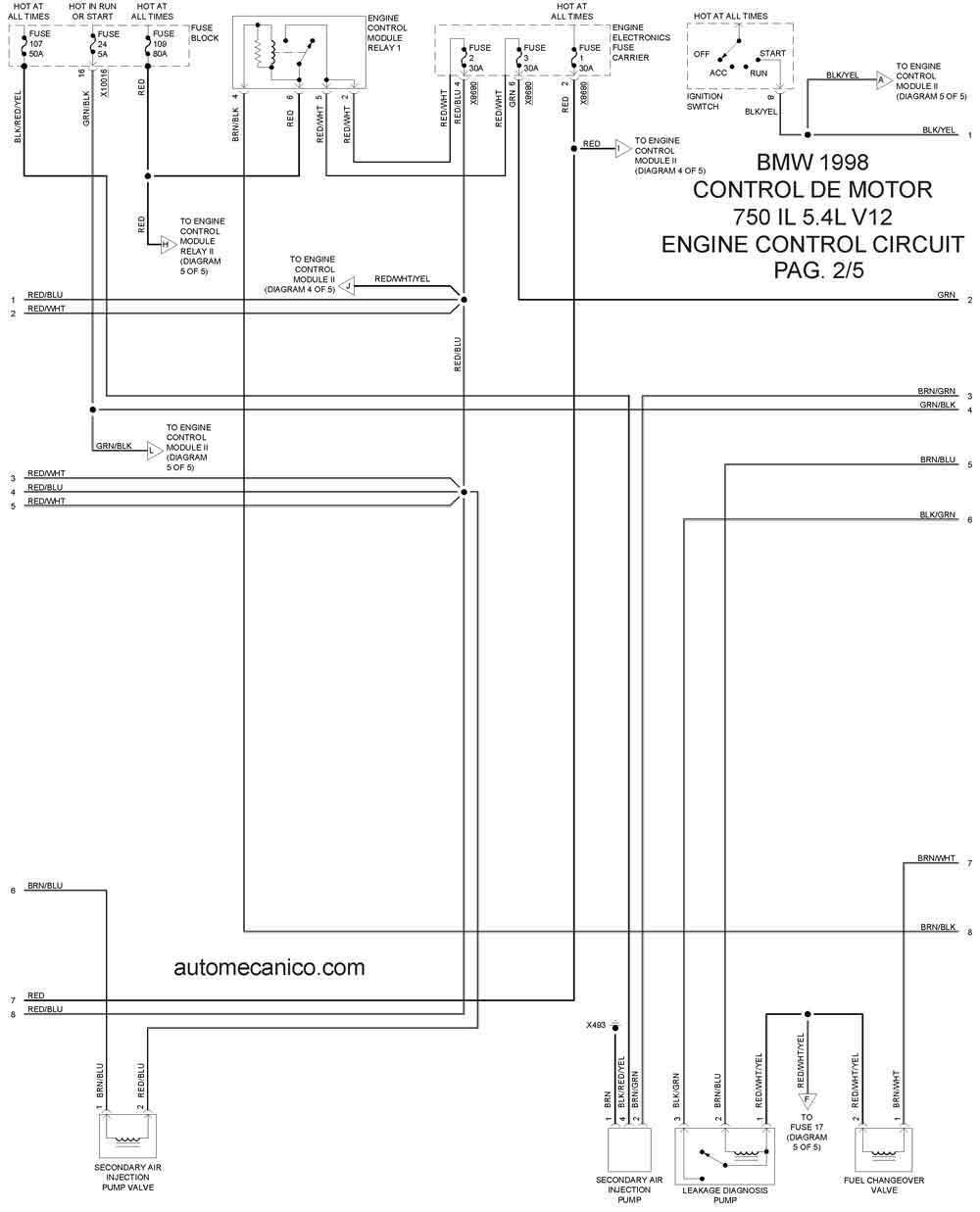

| 1998 | 750iL 5.4L V12 . Electric Catalytic Convert | CONTROL DEL MOTOR 2/8 |

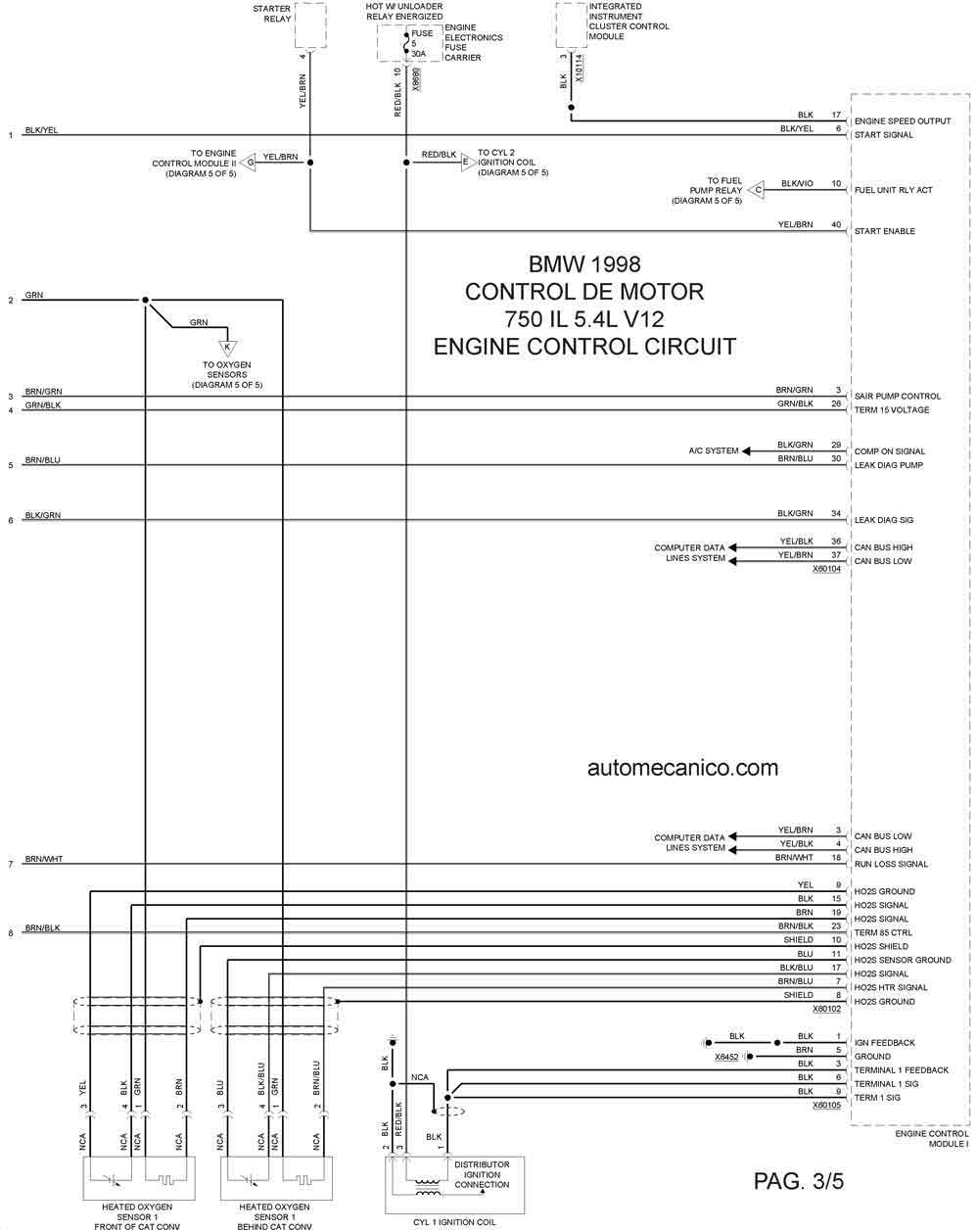

| 1998 | 750iL 5.4L V12 . Electric Catalytic Convert | CONTROL DEL MOTOR 3/8 |
| Año | BMW | 750iL - 5.4L V12 1998 |

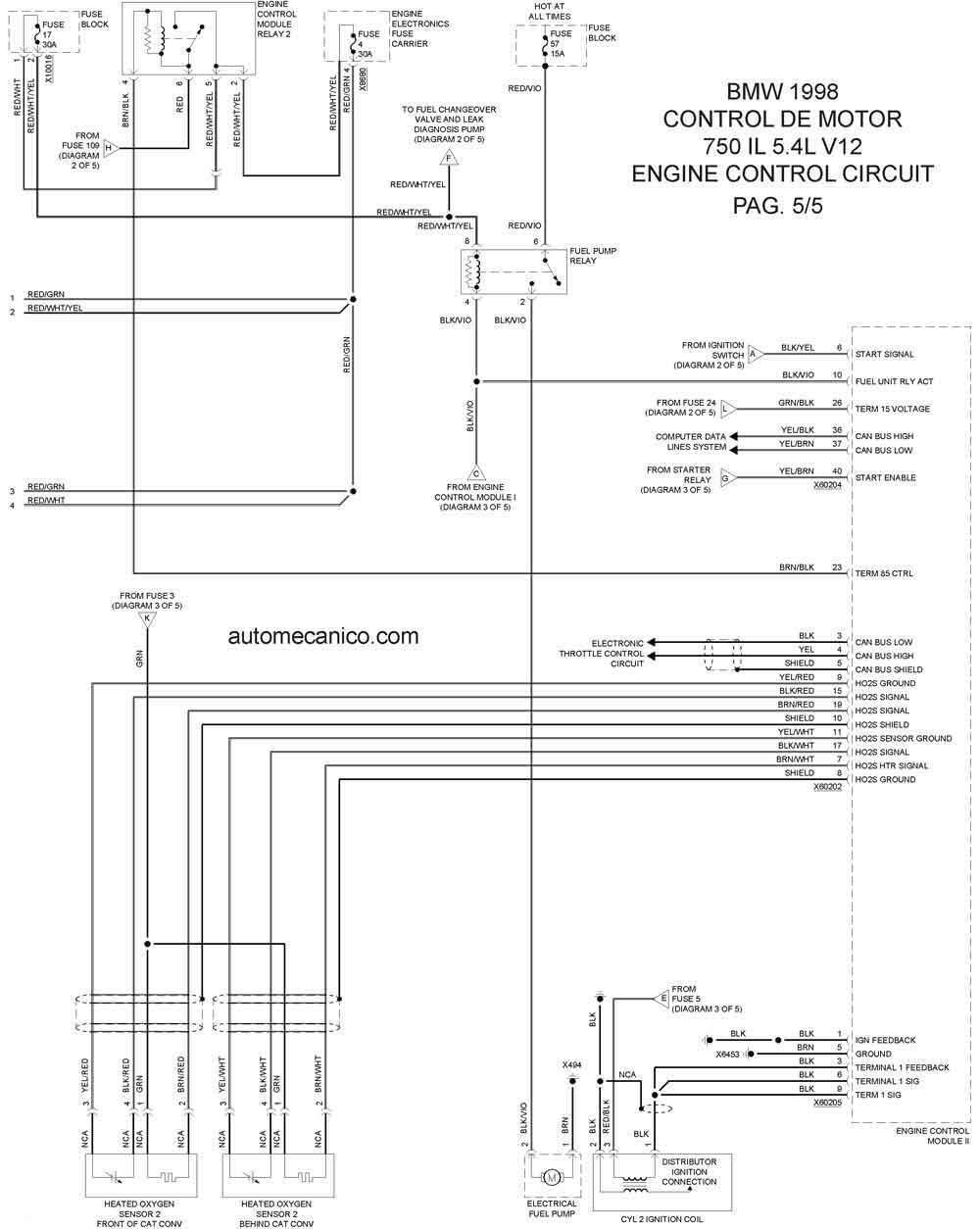

| 1998 | 750iL 5.4L V12 | CONTROL DEL MOTOR 4/8 |
| 1998 | 750iL 5.4L V12 | CONTROL DEL MOTOR 5/8 |
| 1998 | 750iL 5.4L V12 | CONTROL DEL MOTOR 6/8 |
| 1998 | 750iL 5.4L V12 | CONTROL DEL MOTOR 7/8 |
| 1998 | 750iL 5.4L V12 | CONTROL DEL MOTOR 8/8 |
