| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - BMW 2005 |
DIAGRAMAS - BMW: 745i, M3, Z4 - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / BMW: 745i, M3, Z4 - 2005 - |
| Año | BMW | 745i - 4.4L V8 2005 |

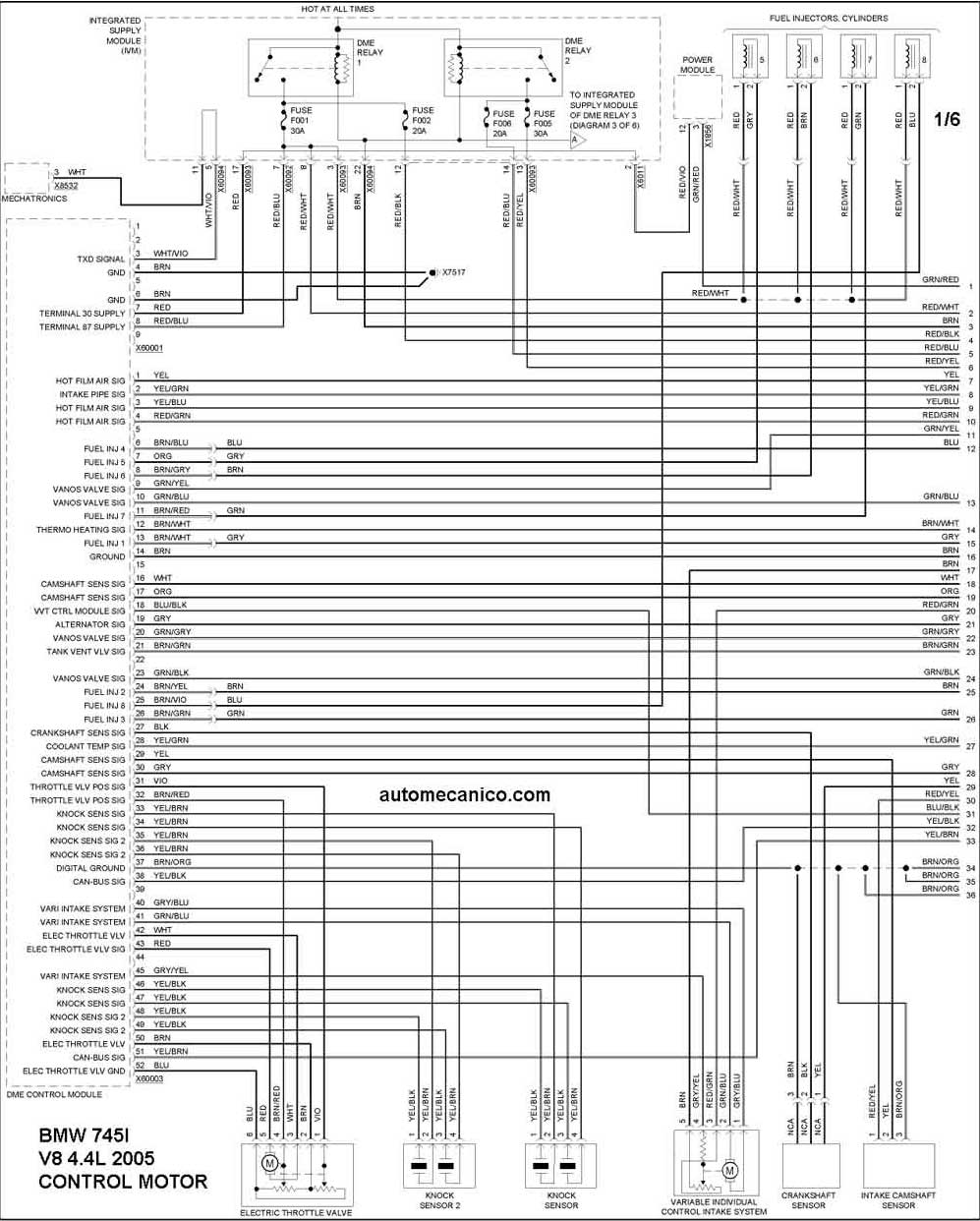

| 2005 | 745i - 4.4L V8 | CONTROL DEL MOTOR 1/6 |

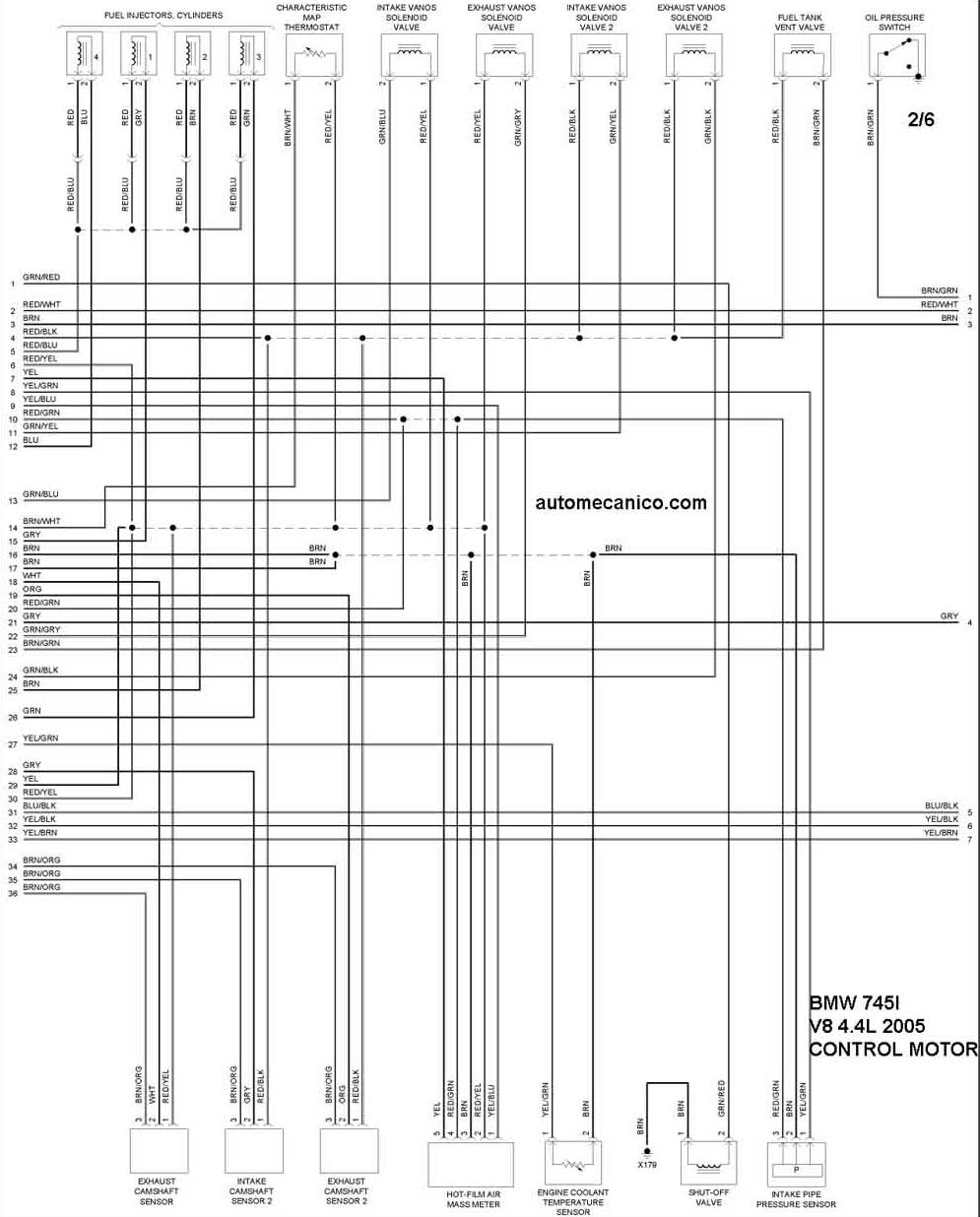

| 2005 | 745i - 4.4L V8 | CONTROL DEL MOTOR 2/6 |

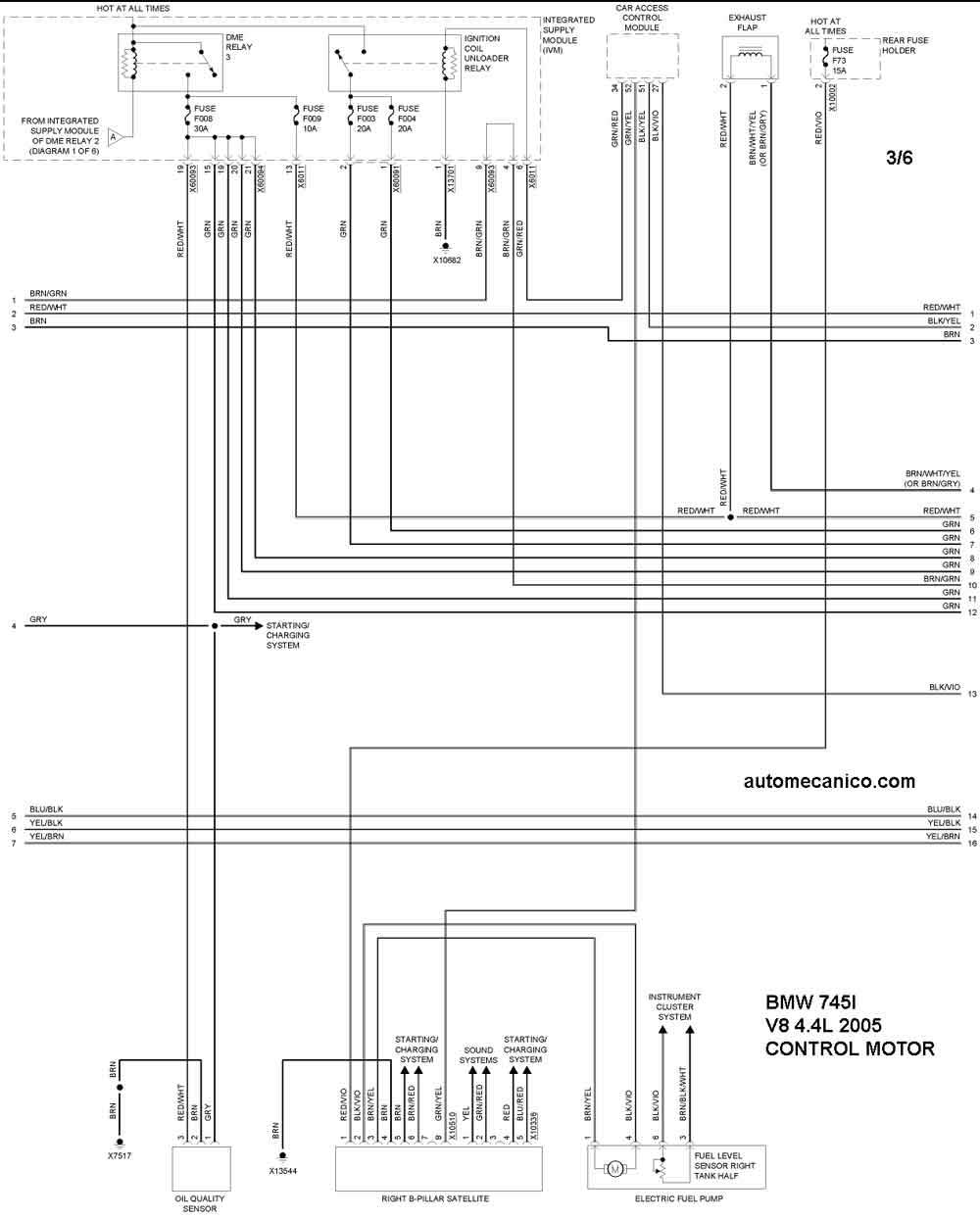

| 2005 | 745i - 4.4L V8 | CONTROL DEL MOTOR 3/6 |

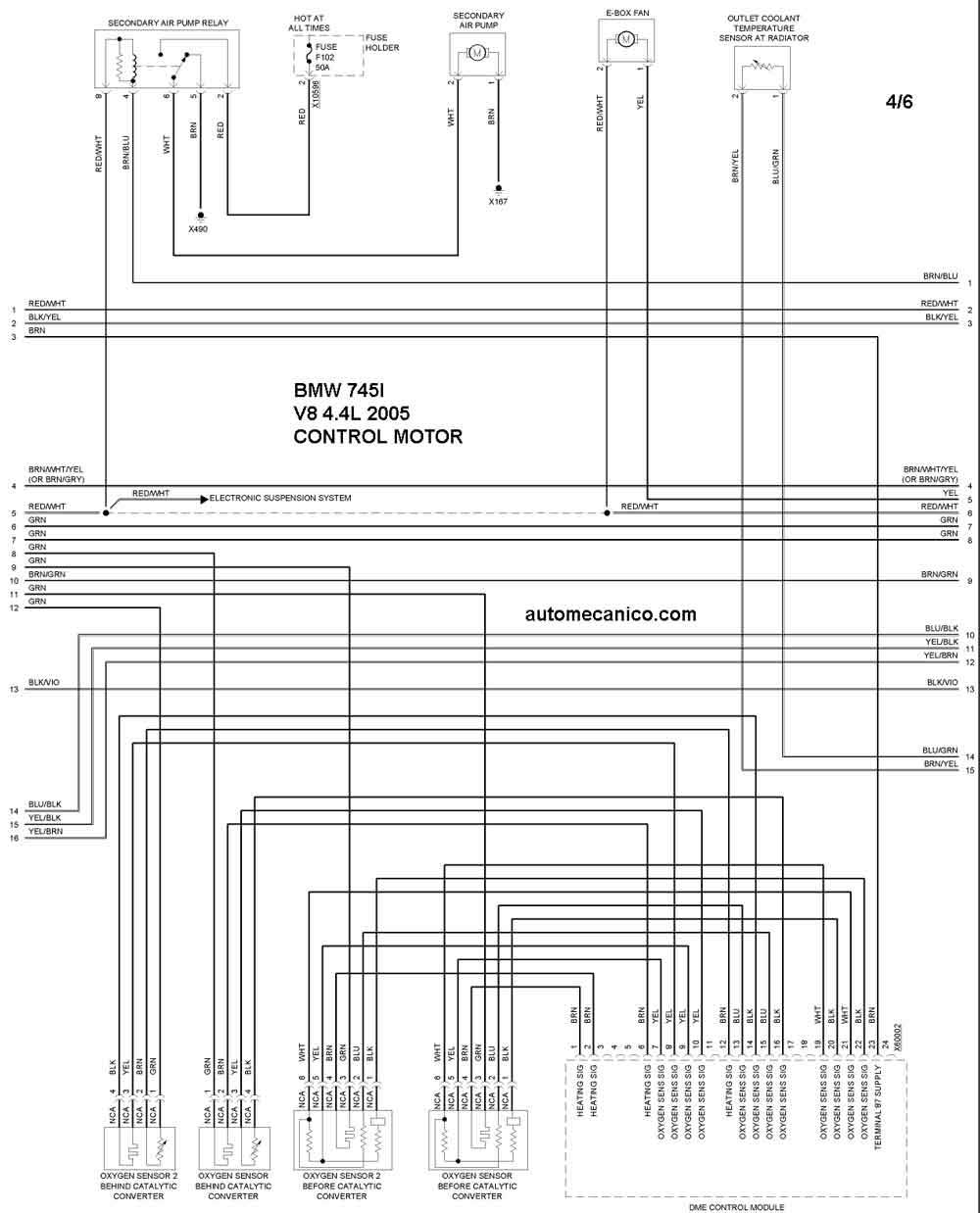

| 2005 | 745i - 4.4L V8 | CONTROL DEL MOTOR 4/6 |

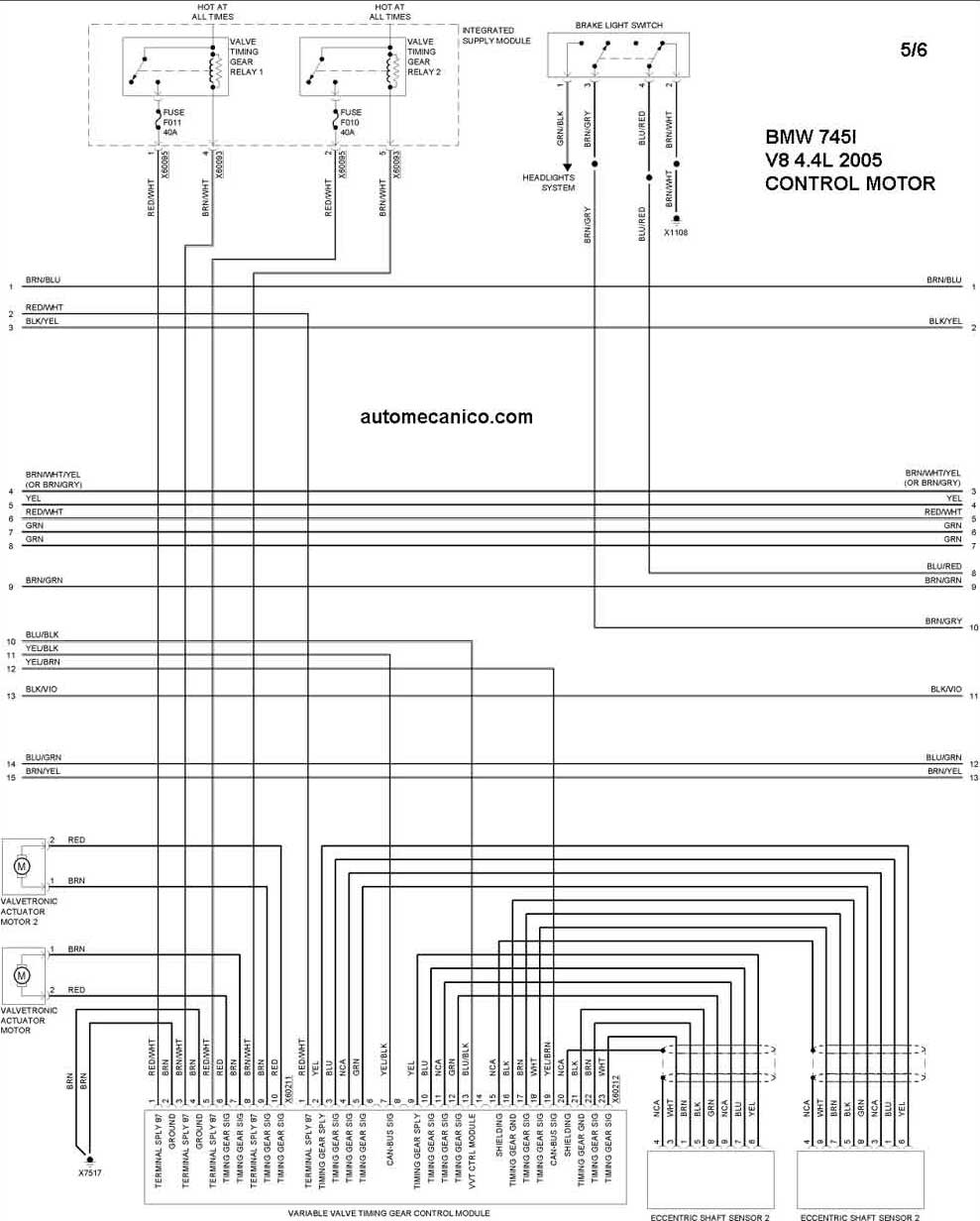

| 2005 | 745i - 4.4L V8 | CONTROL DEL MOTOR 5/6 |

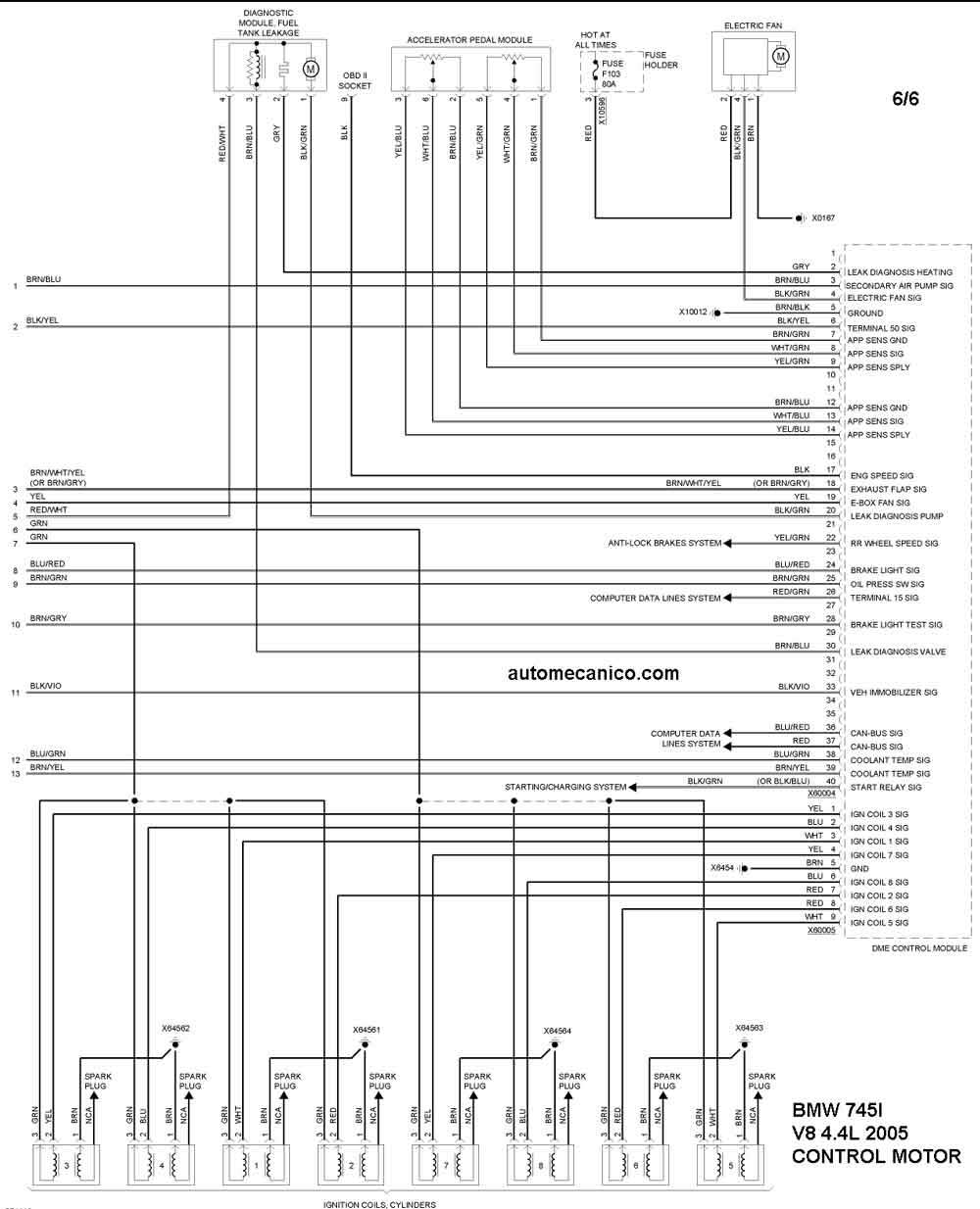

| 2005 | 745i - 4.4L V8 | CONTROL DEL MOTOR 6/6 |
| Año | BMW | M3 - 3.2L L6 2005 |

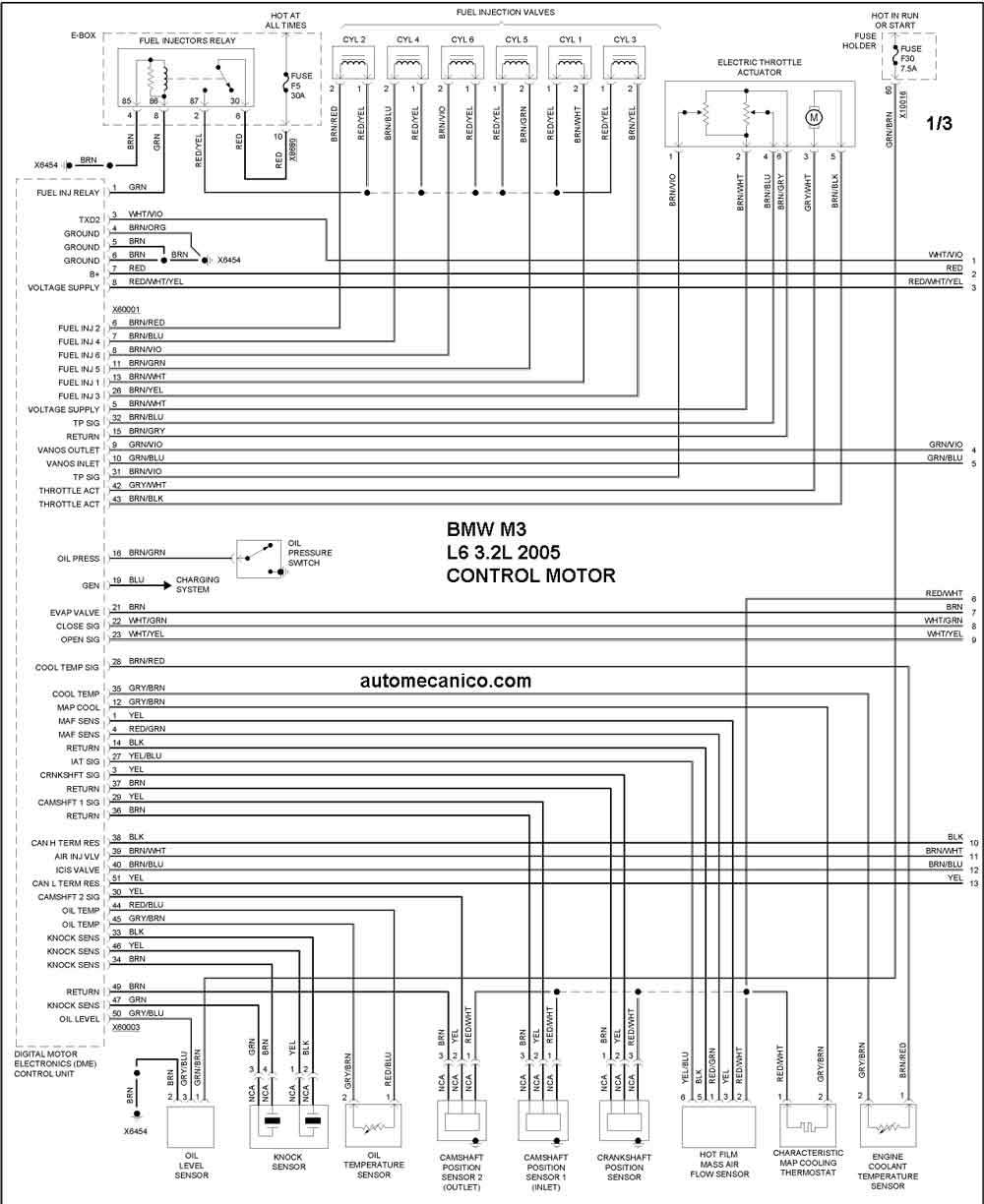

| 2005 | M3 - 3.2L L6 | CONTROL DEL MOTOR 1/3 |

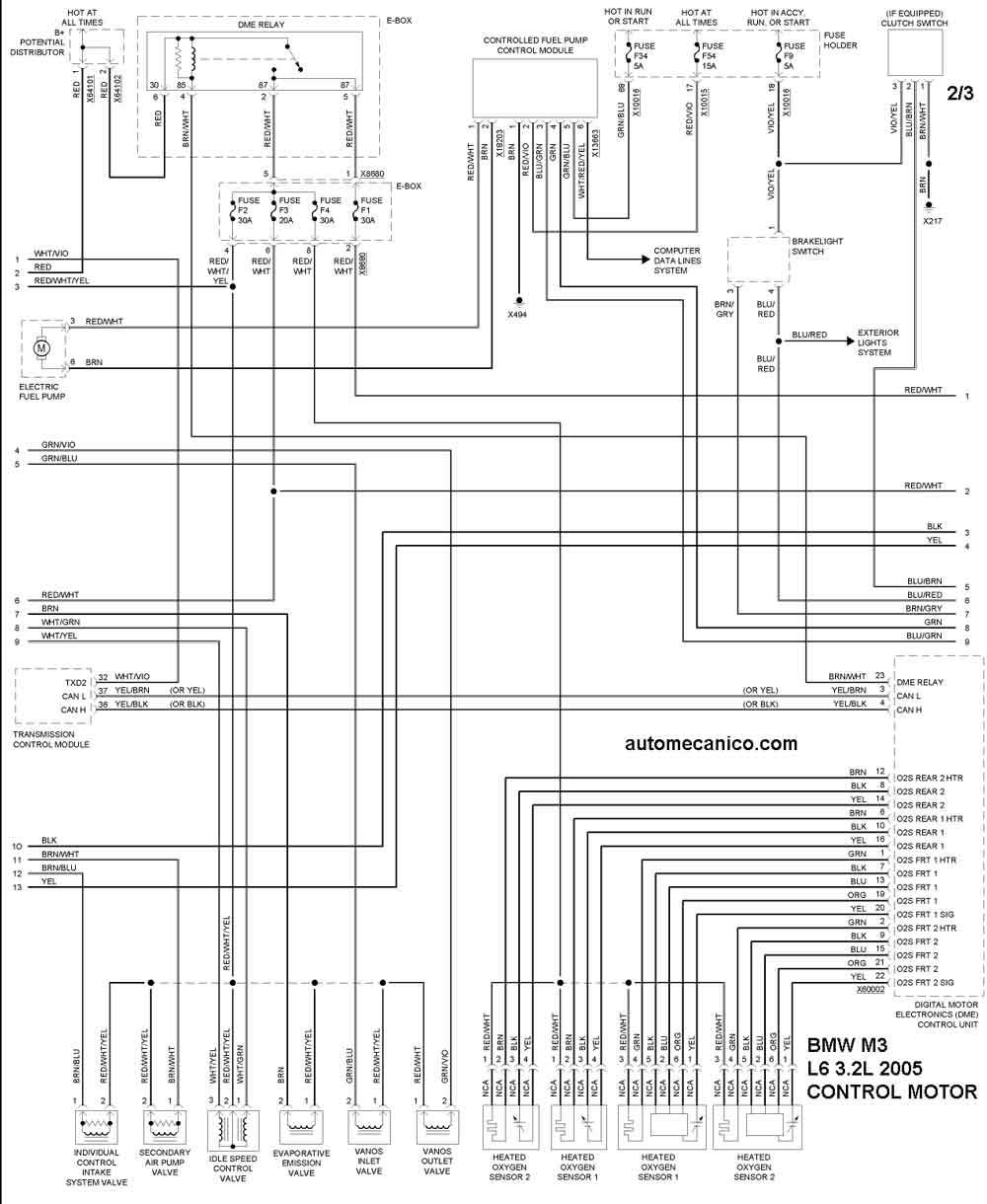

| 2005 | M3 - 3.2L L6 | CONTROL DEL MOTOR 2/3 |

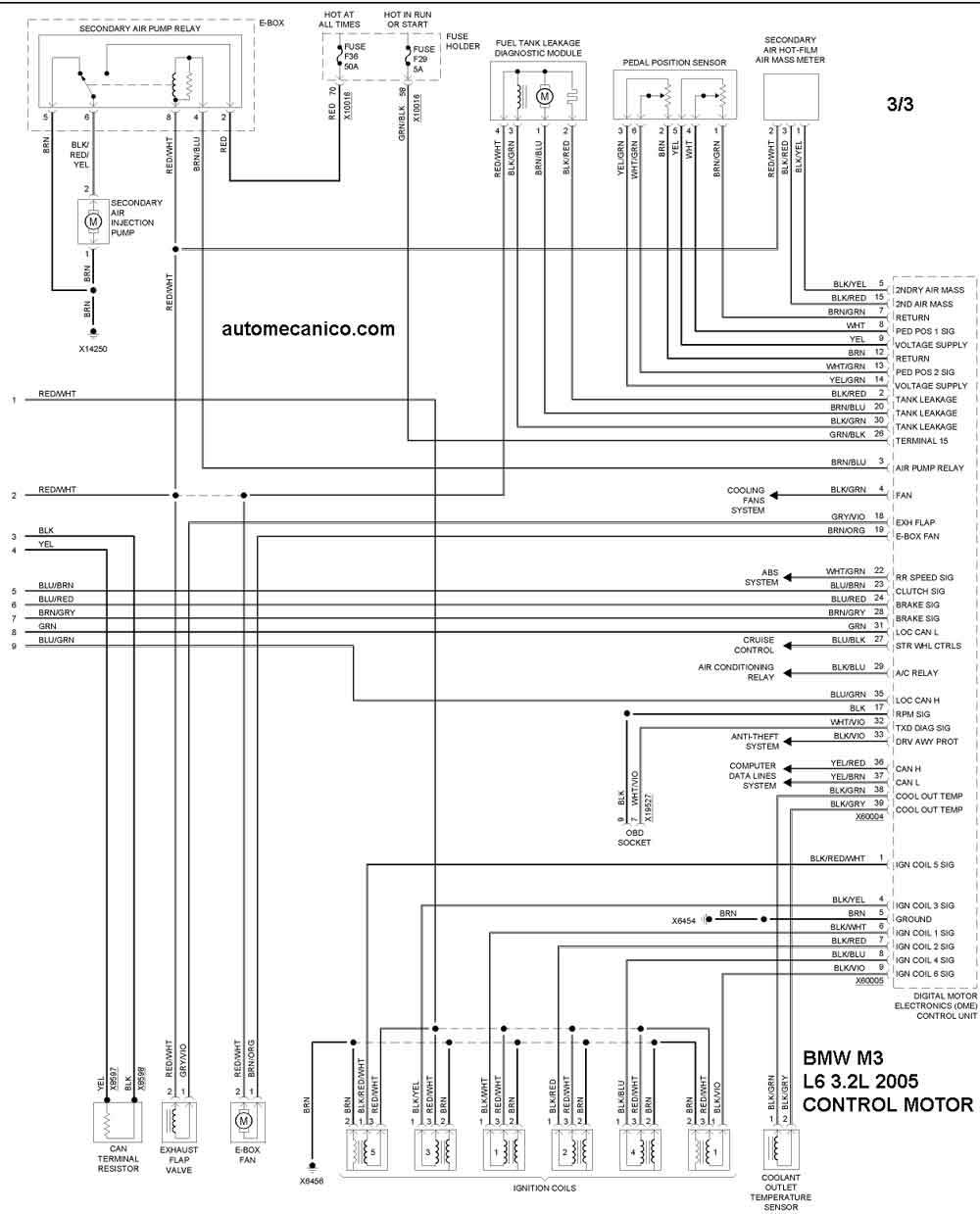

| 2005 | M3 - 3.2L L6 | CONTROL DEL MOTOR 3/3 |
| Año | BMW | Z4 - 2.5L L6 2005 |

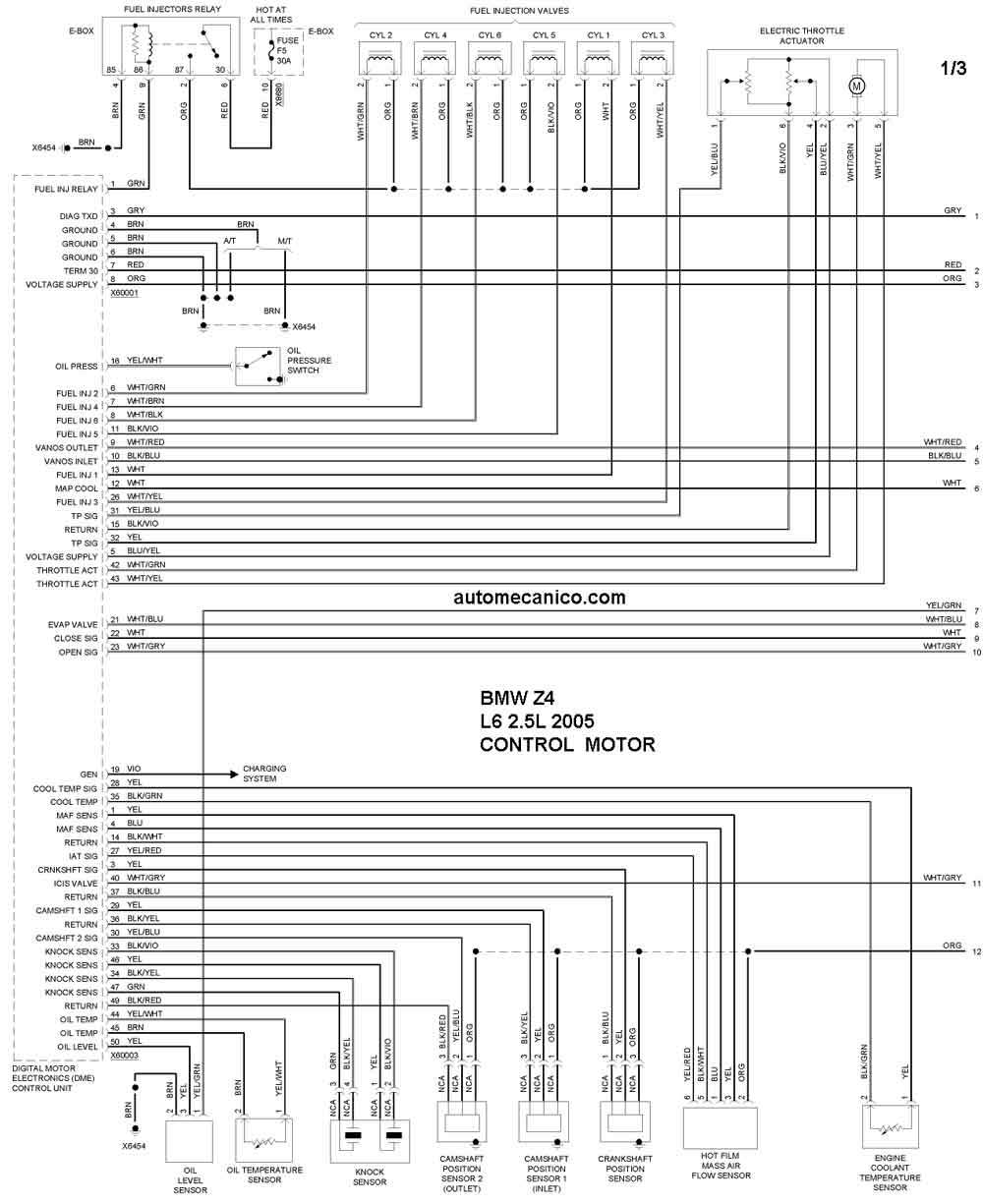

| 2005 | Z4 - 2.5L L6 | CONTROL DEL MOTOR 1/3 |

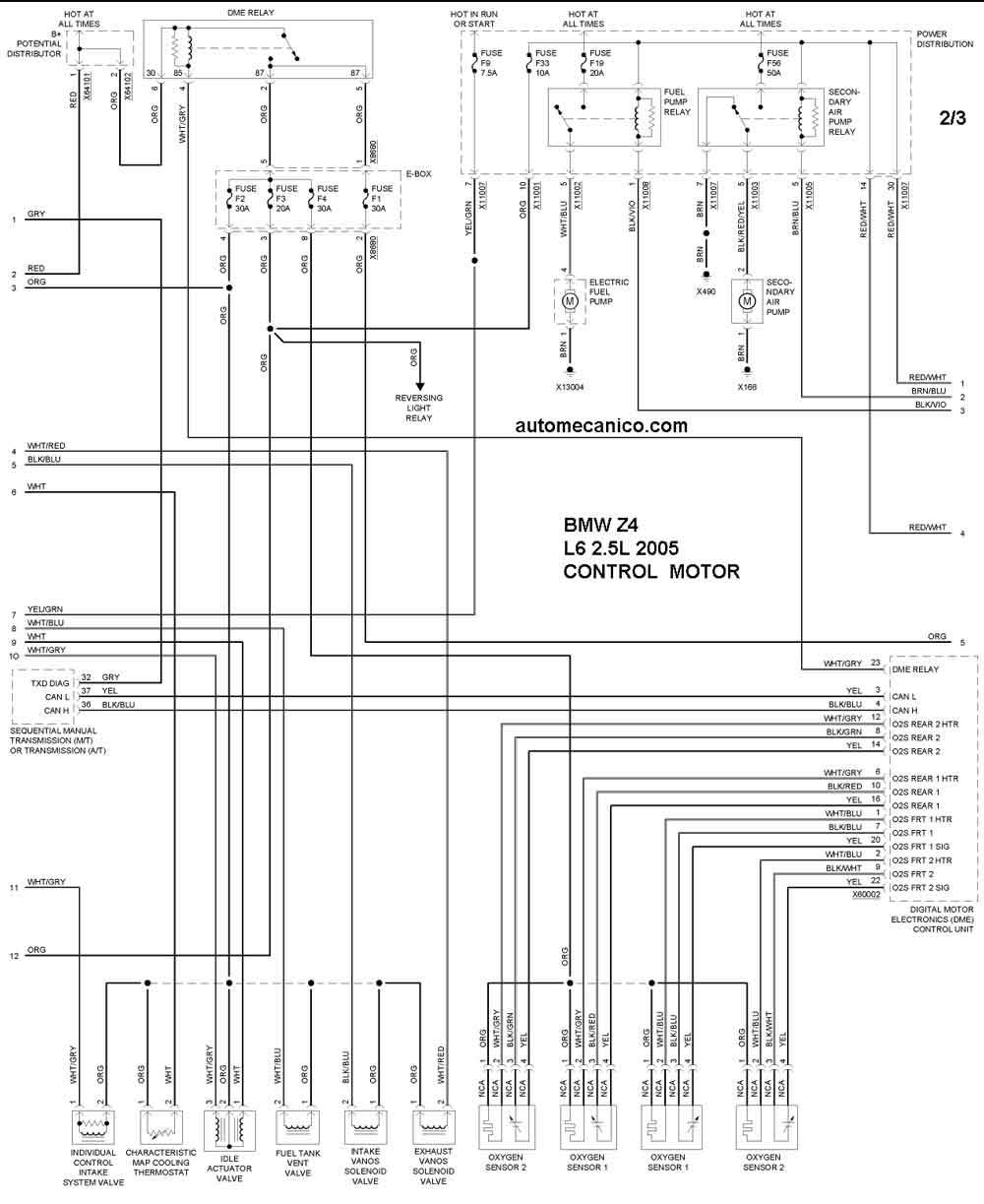

| 2005 | Z4 - 2.5L L6 | CONTROL DEL MOTOR 2/3 |

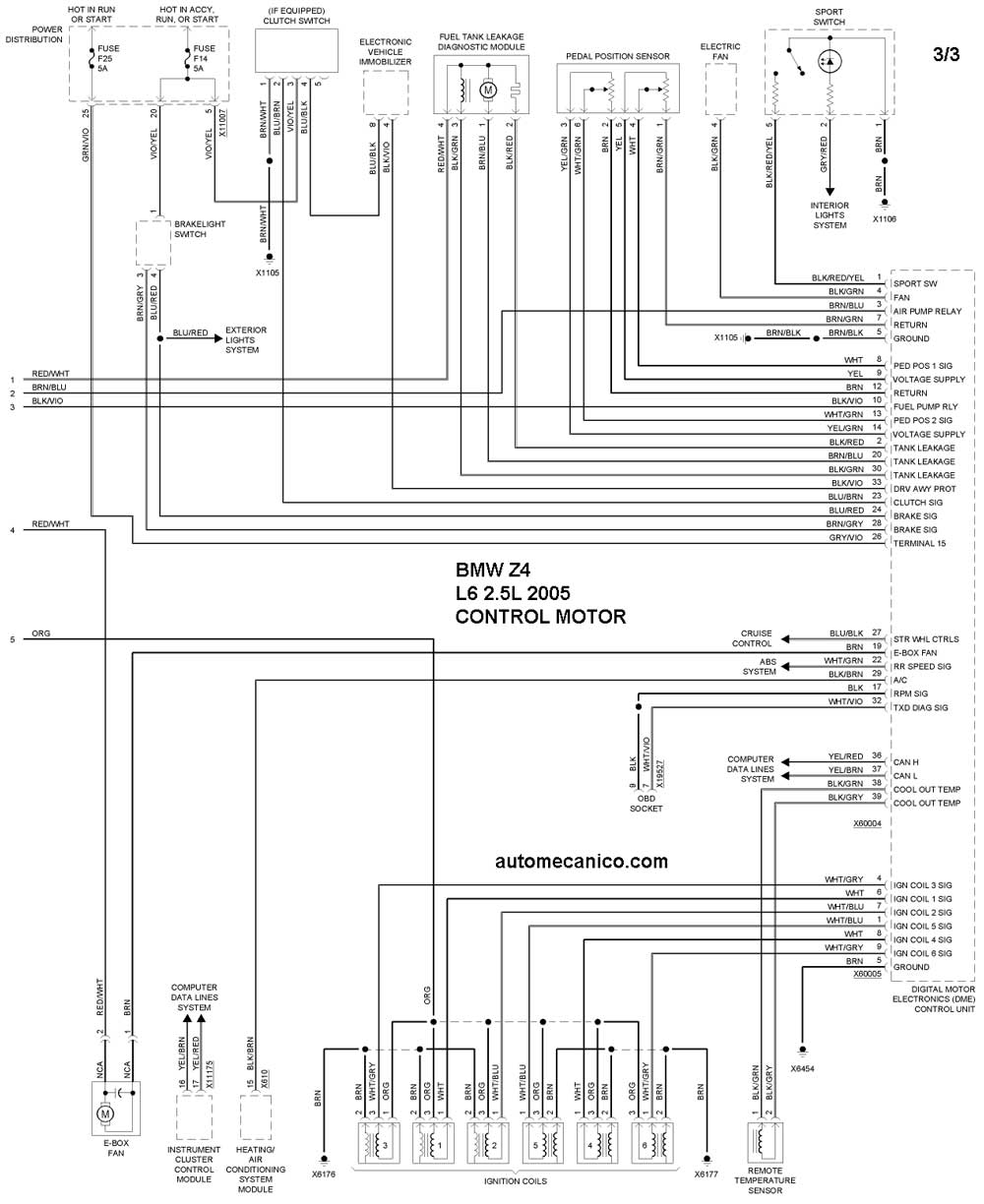

| 2005 | Z4 - 2.5L L6 | CONTROL DEL MOTOR 3/3 |
| Año | BMW | Z4 - 3.0L L6 2005 |

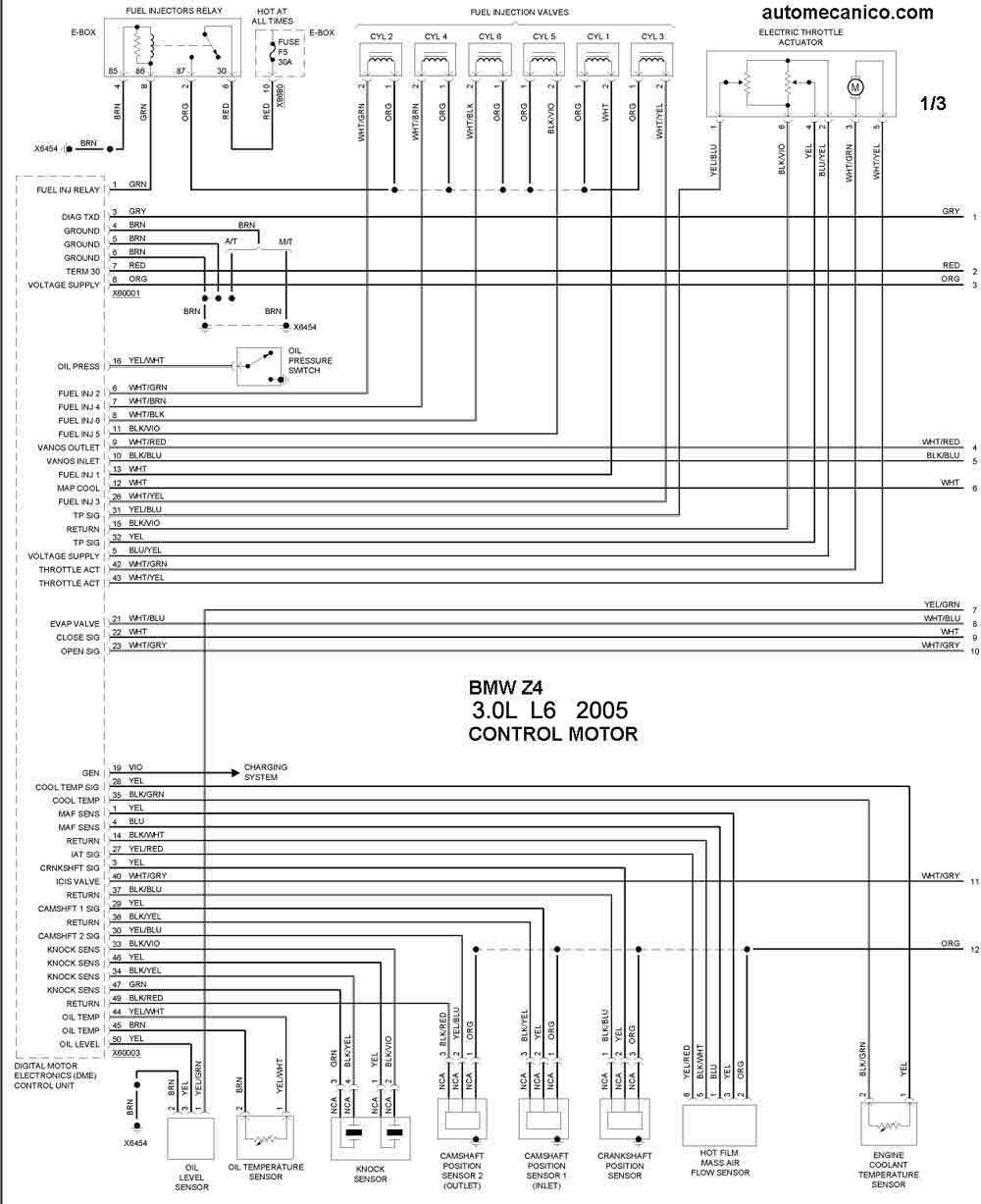

| 2005 | Z4 - 3.0L L6 | CONTROL DEL MOTOR 1/3 |
| 2005 | Z4 - 3.0L L6 | CONTROL DEL MOTOR 2/3 |

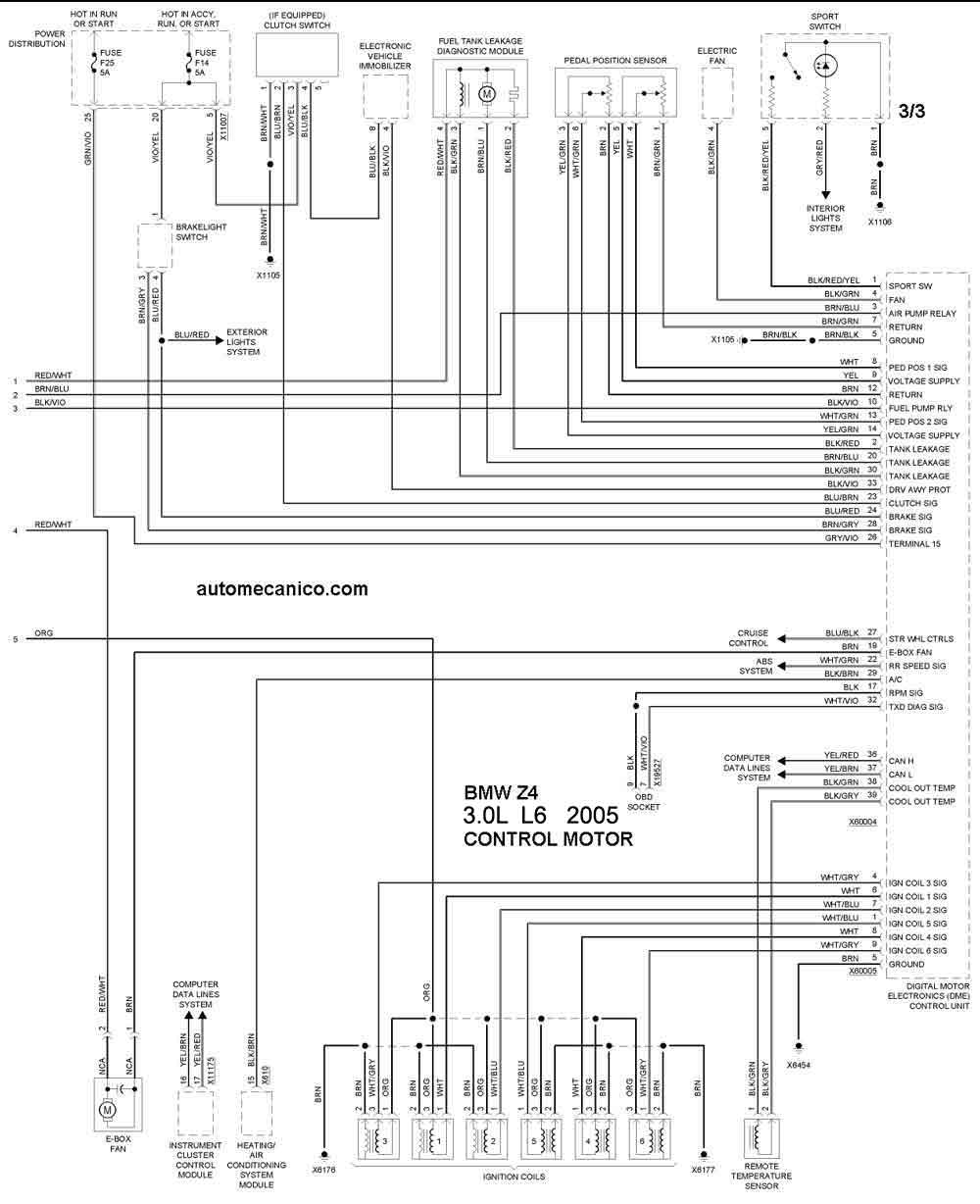

| 2005 | Z4 - 3.0L L6 | CONTROL DEL MOTOR 3/3 |
