| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - ACURA 2005 |
DIAGRAMAS - ACURA: TL, TSX - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / ACURA: TL, TSX - 2005 - |
| Año | ACURA | TL - 3.2L V6 |

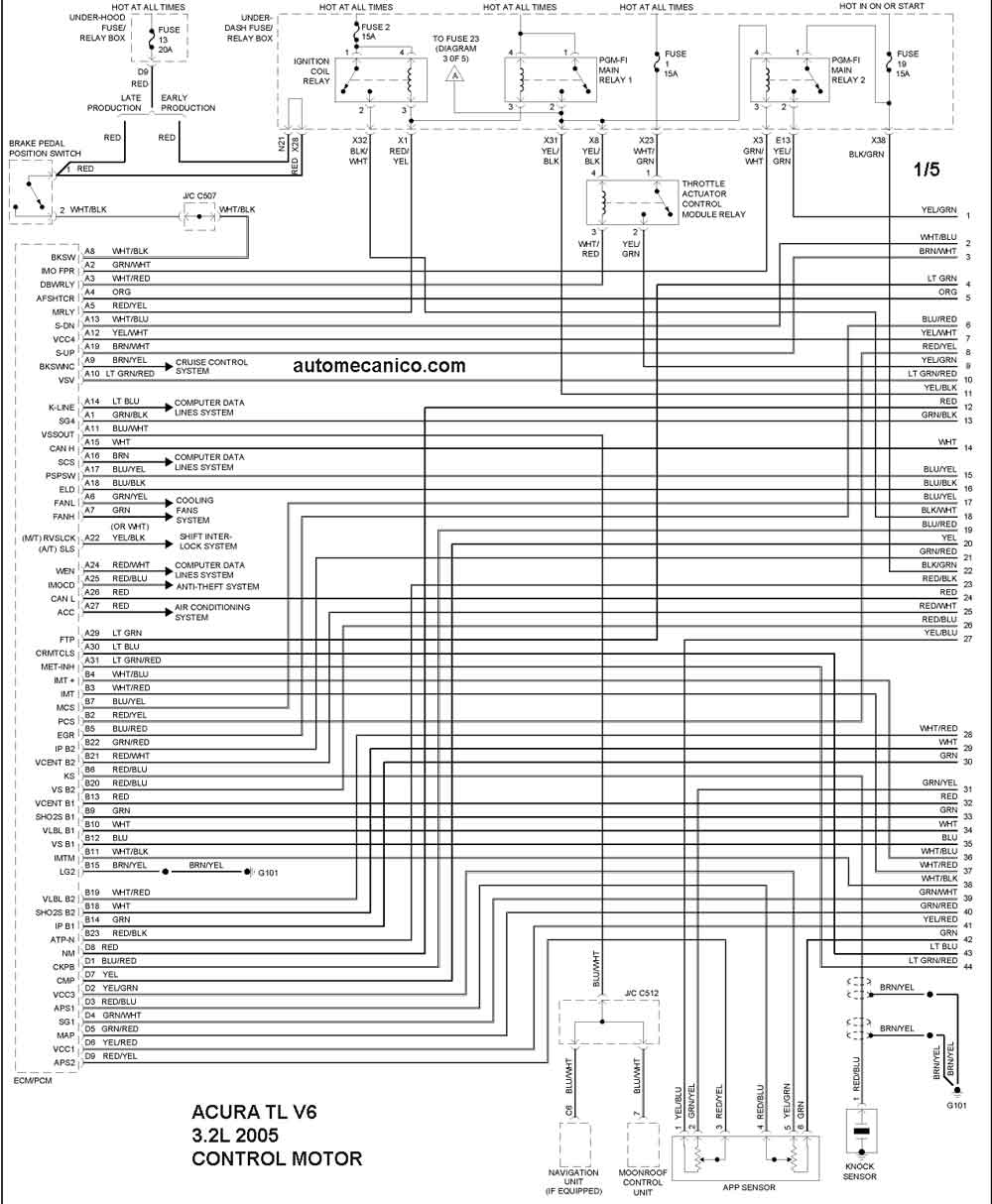

| 2005 | TL - 3.2L V6 | CONTROL DEL MOTOR 1/5 |

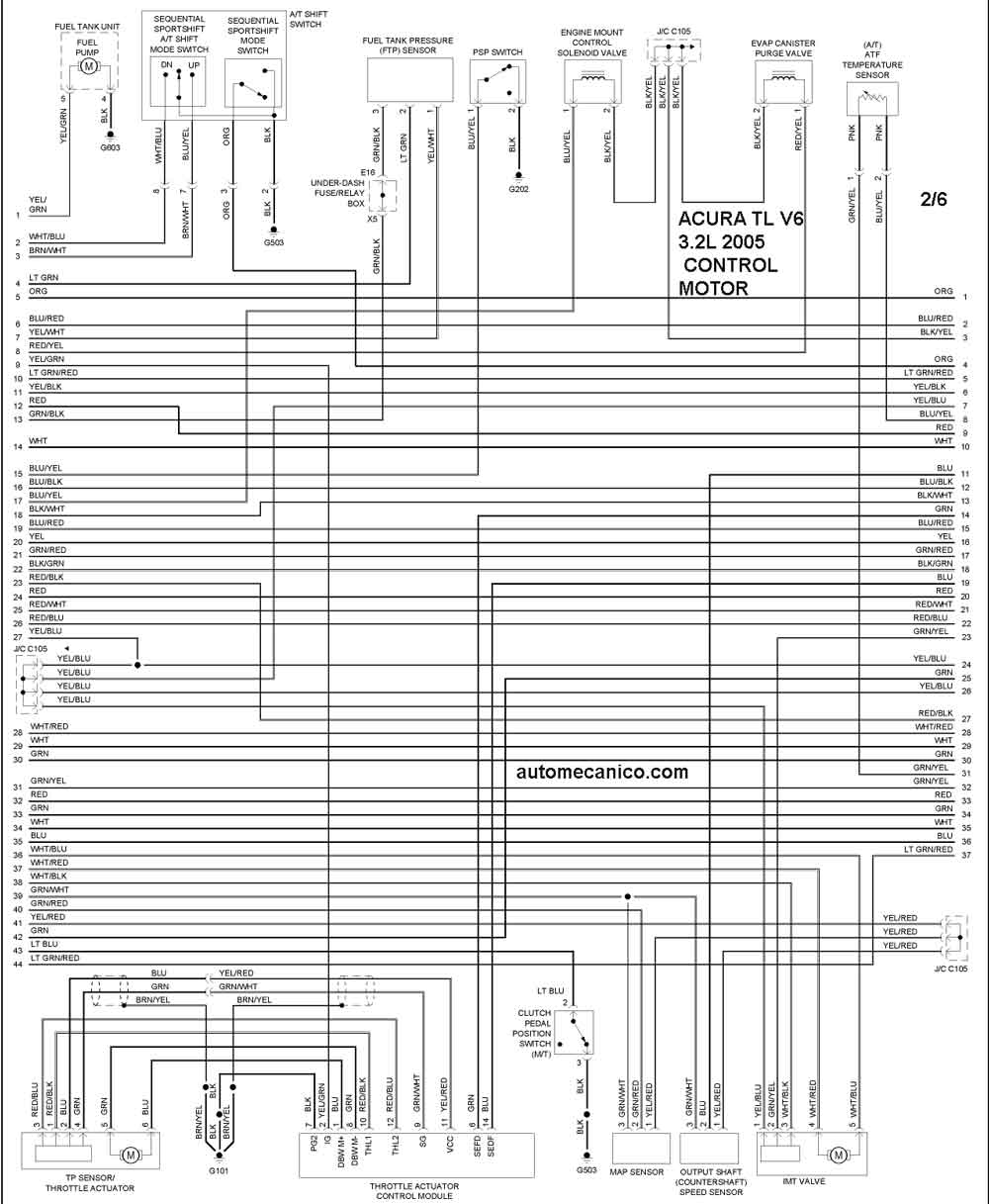

| 2005 | TL - 3.2L V6 | CONTROL DEL MOTOR 2/5 |

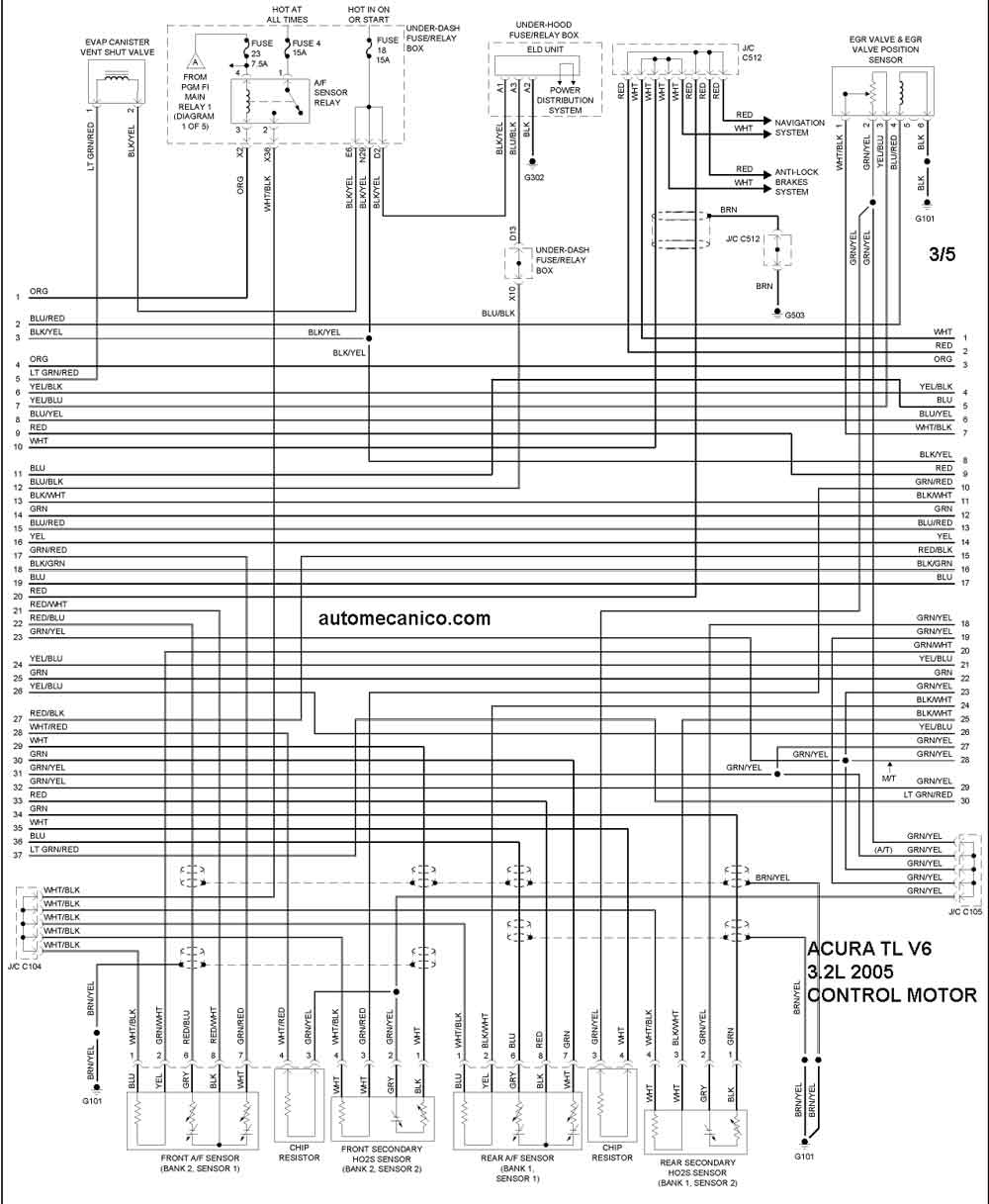

| 2005 | TL - 3.2L V6 | CONTROL DEL MOTOR 3/5 |

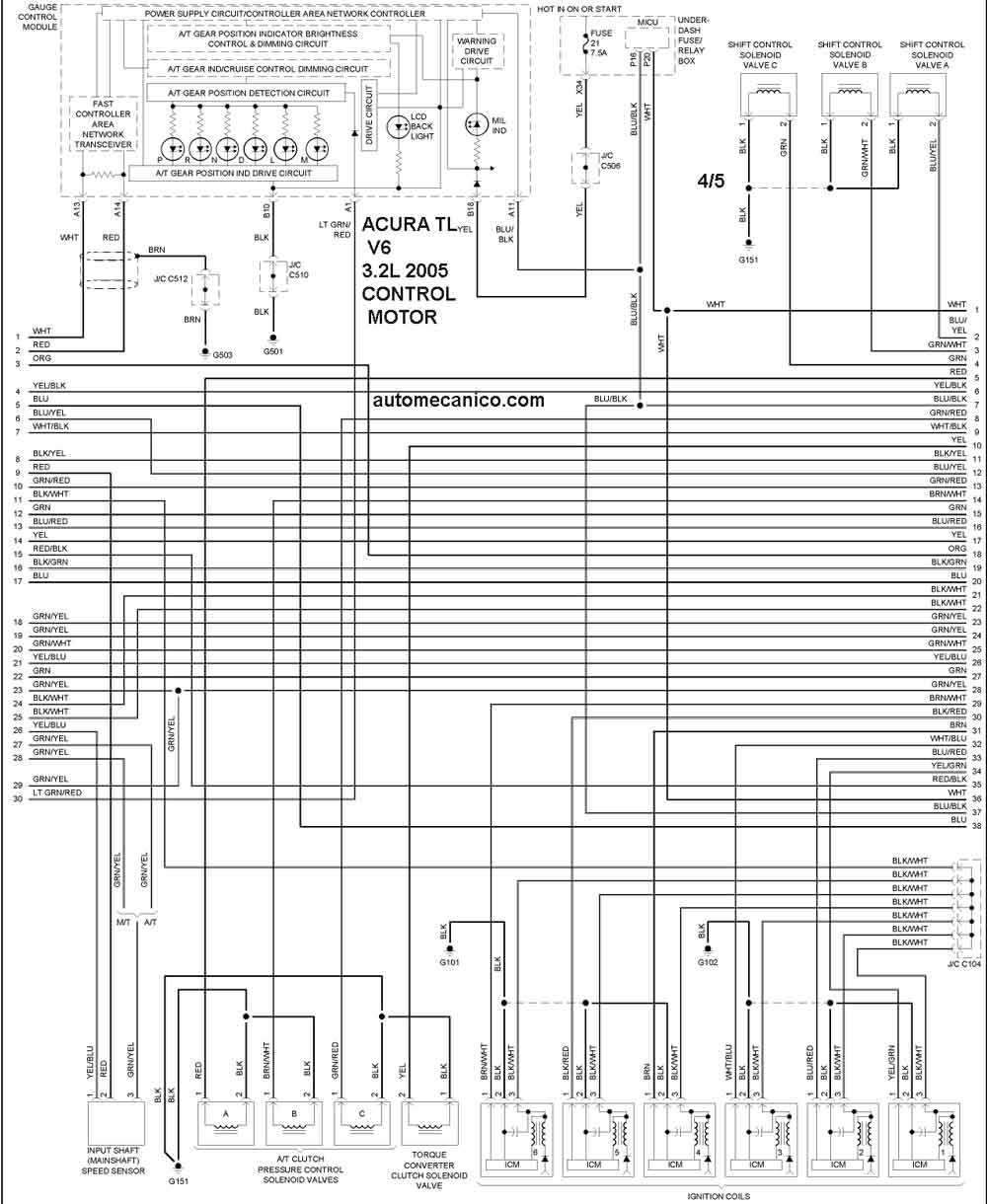

| 2005 | TL - 3.2L V6 | CONTROL DEL MOTOR 4/5 |

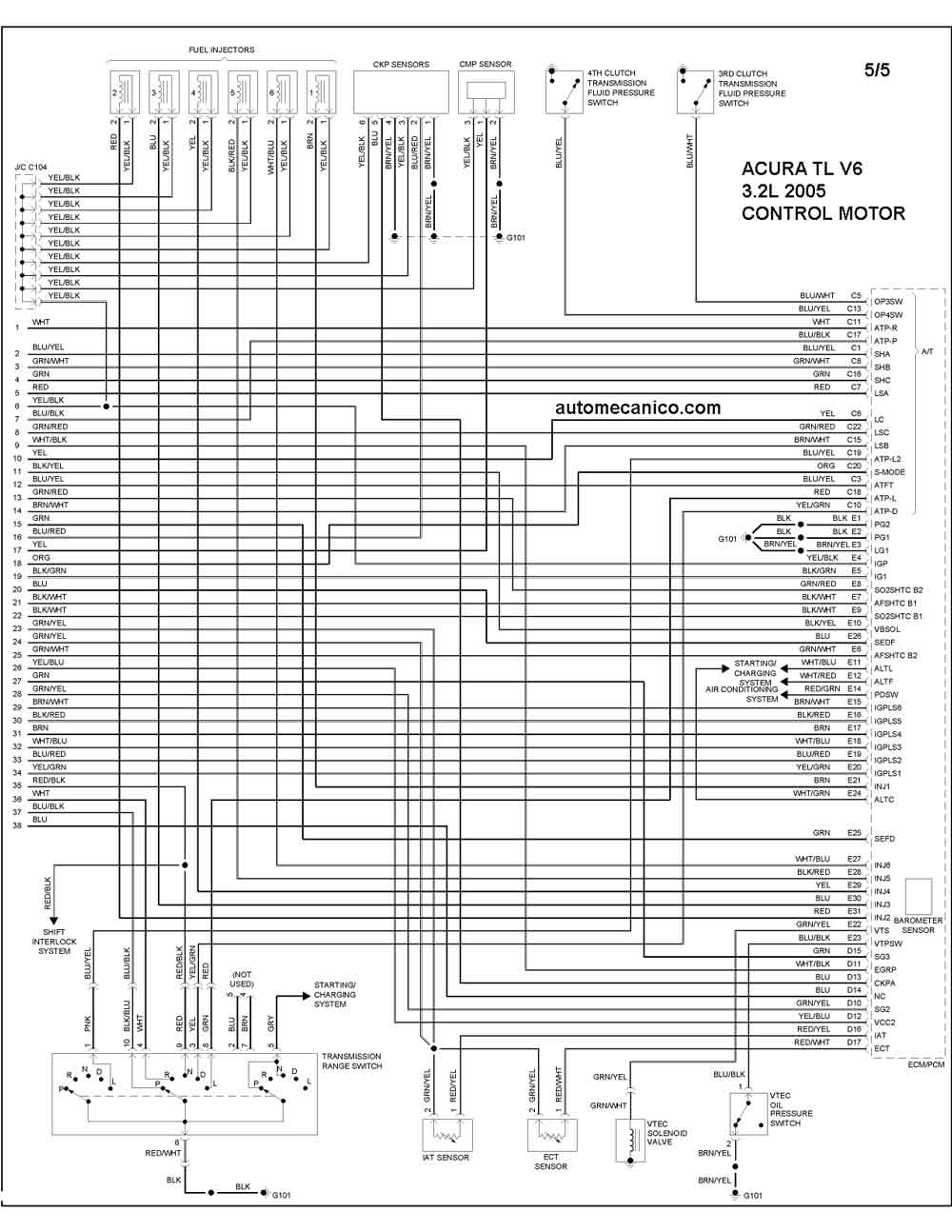

| 2005 | TL - 3.2L V6 | CONTROL DEL MOTOR 5/5 |
| Año | ACURA | TSX - 2.4L 4 CIL. |

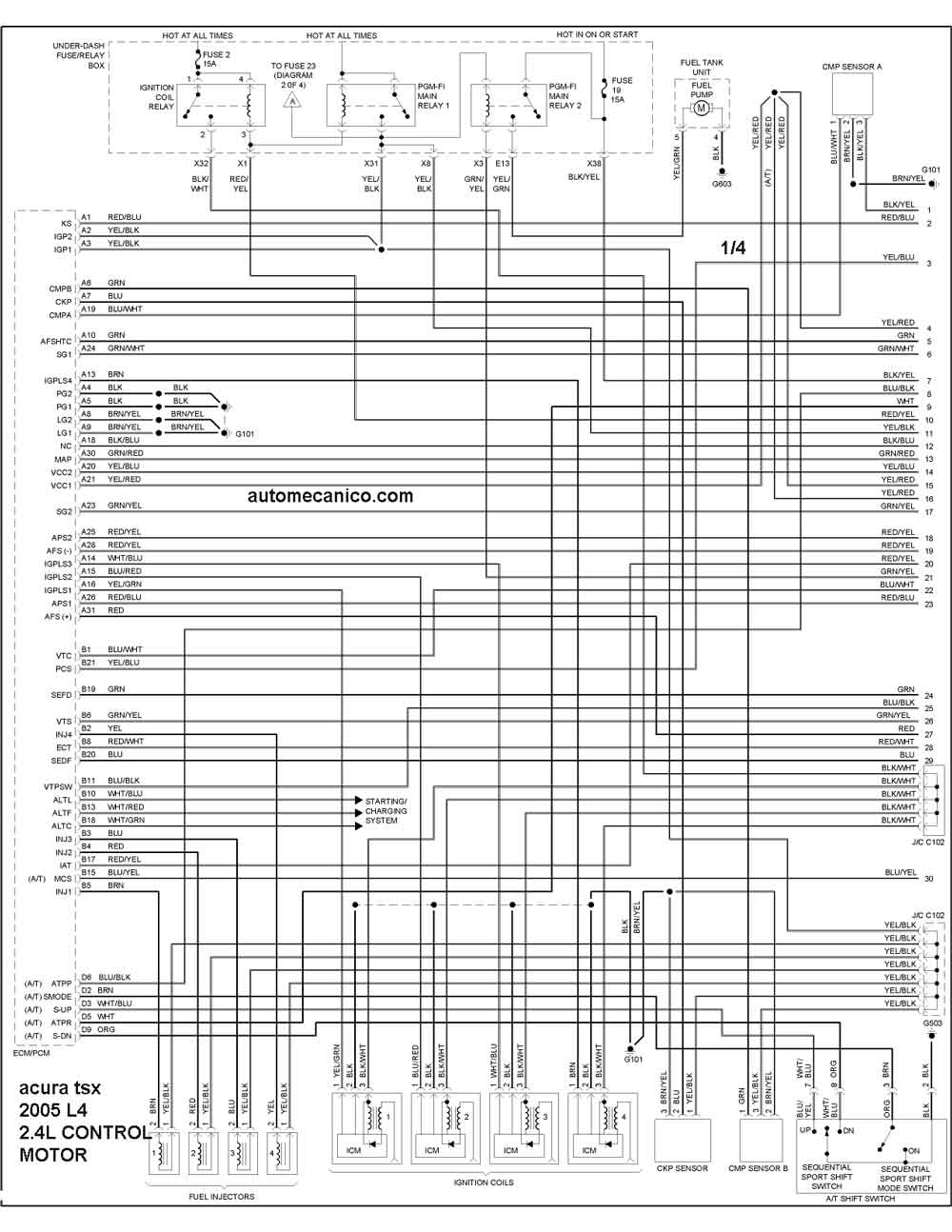

| 2005 | TSX - 2.4L 4 CIL | CONTROL DEL MOTOR 1/4 |

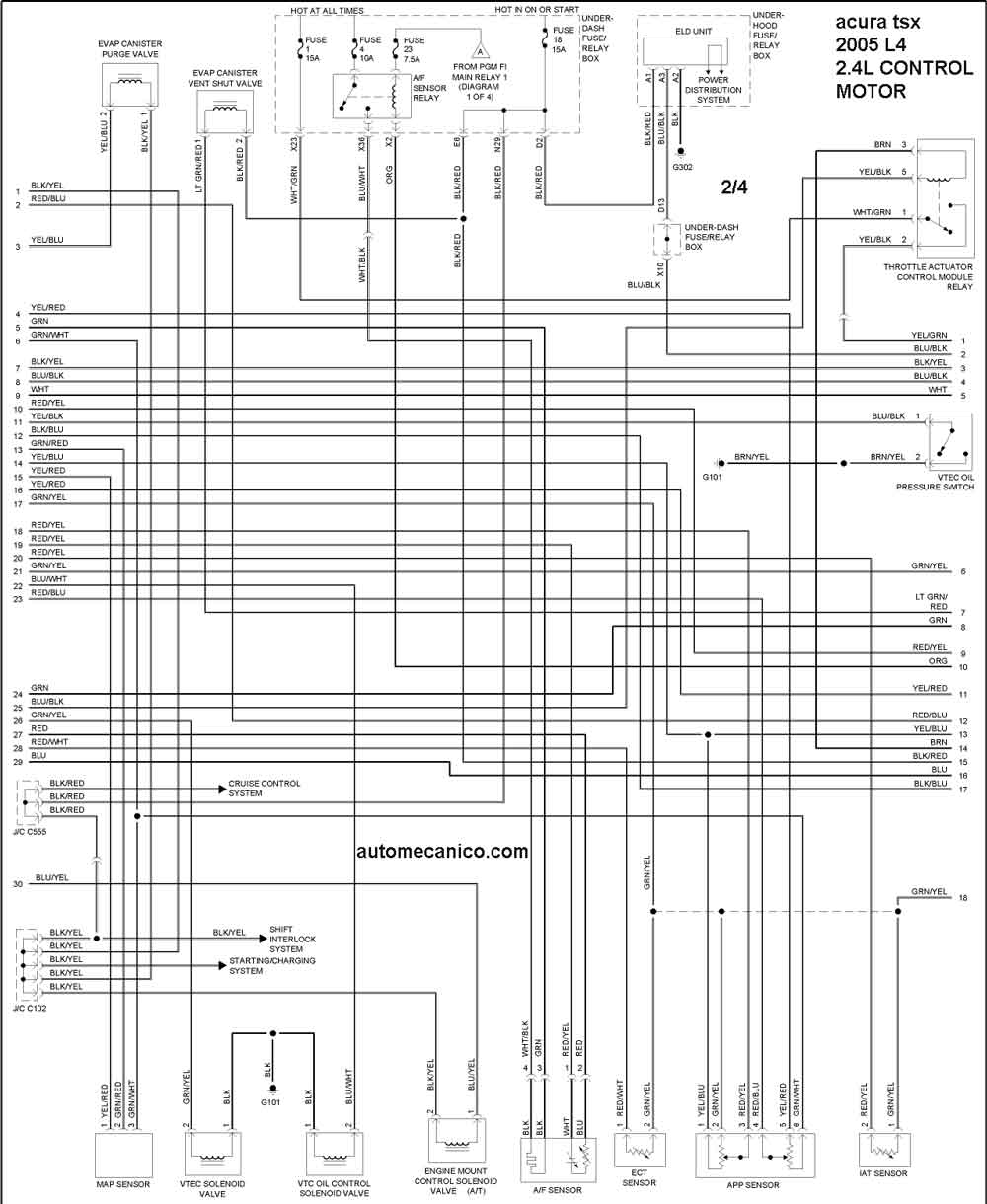

| 2005 | TSX - 2.4L 4 CIL | CONTROL DEL MOTOR 2/4 |

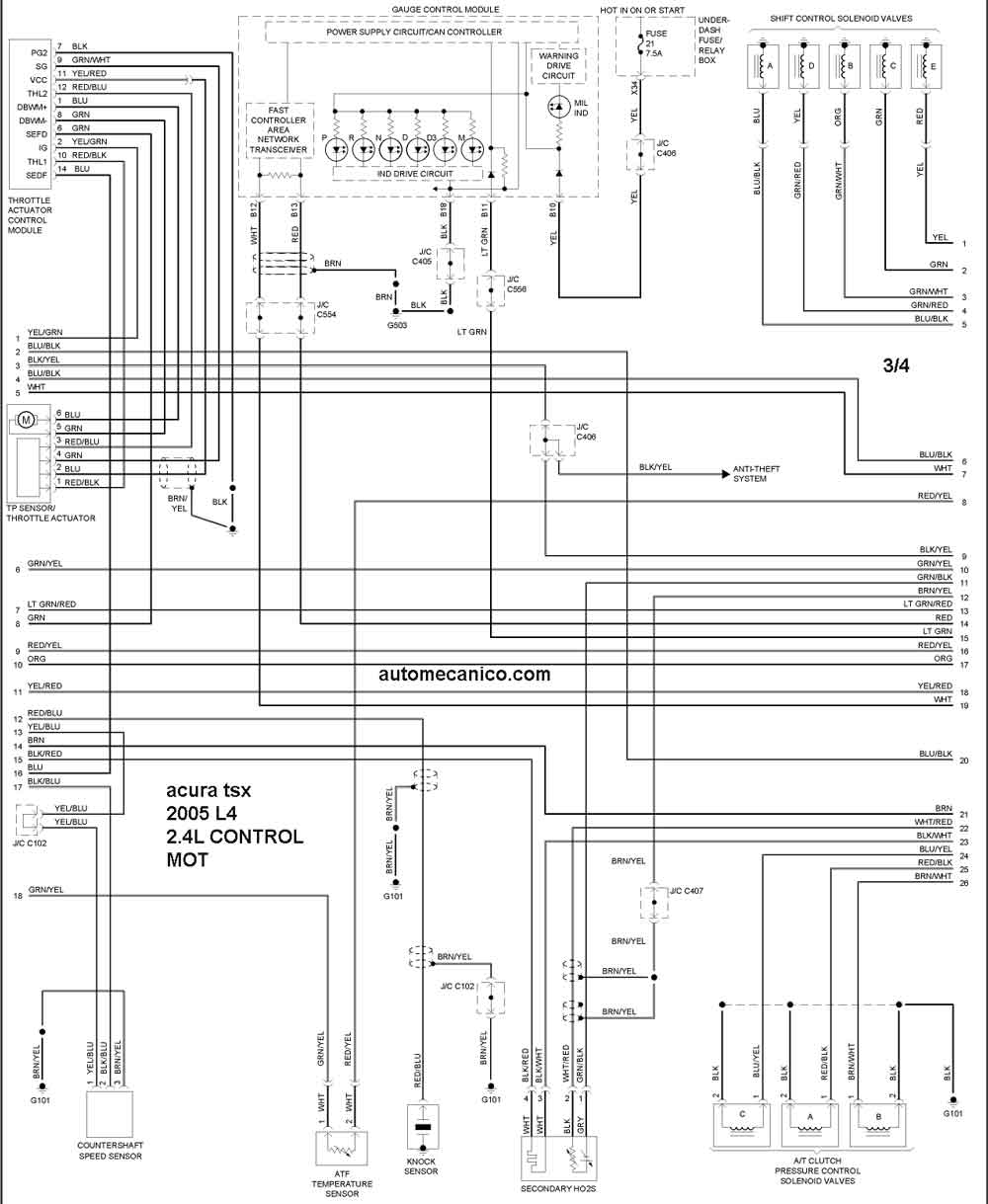

| 2005 | TSX - 2.4L 4 CIL | CONTROL DEL MOTOR 3/4 |

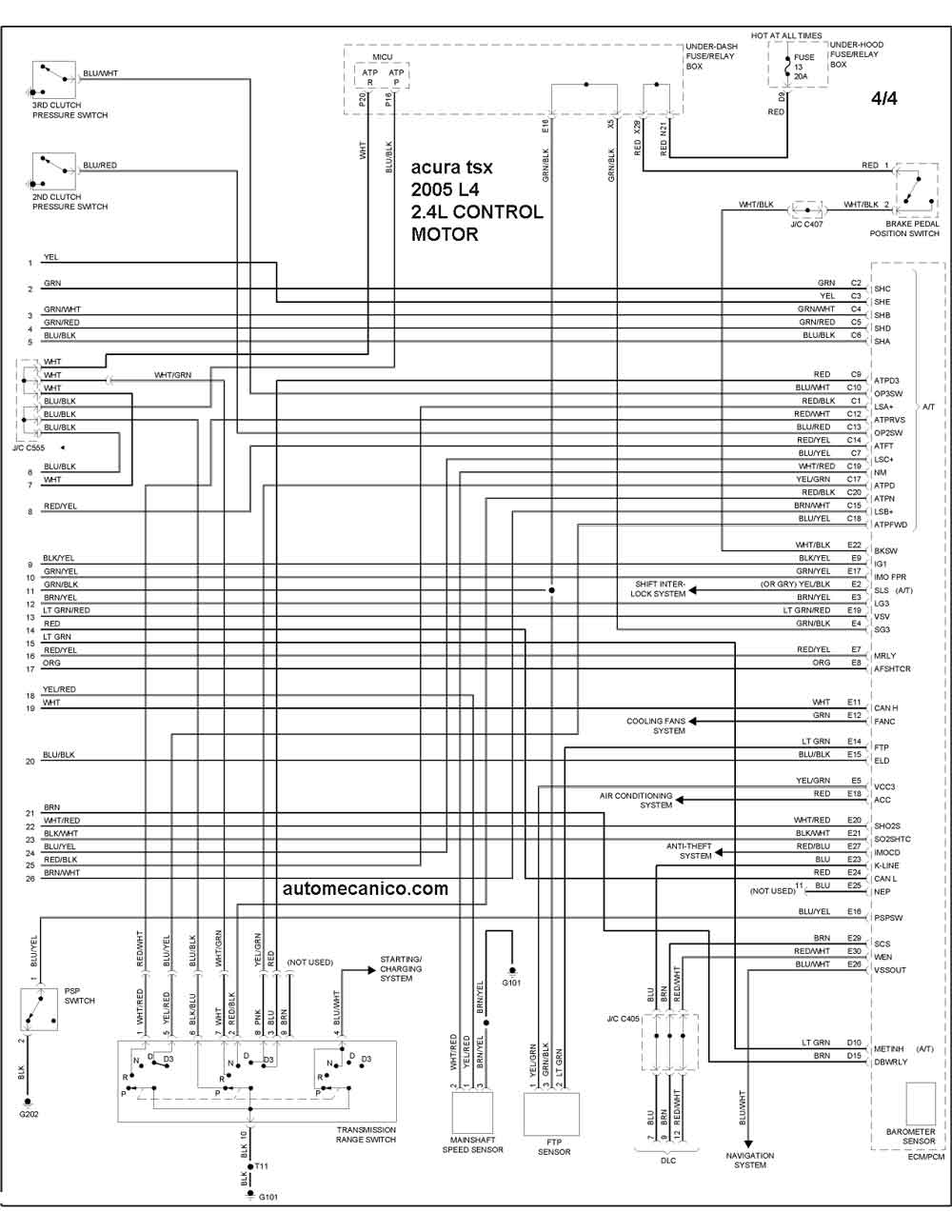

| 2005 | TSX - 2.4L 4 CIL | CONTROL DEL MOTOR 4/4 |
