| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - ACURA 2005 |
DIAGRAMAS - ACURA: MDX, RL, RSX - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / ACURA: MDX, RL, RSX - 2005 - |
| Año | ACURA | MDX - 3.5L V6 |

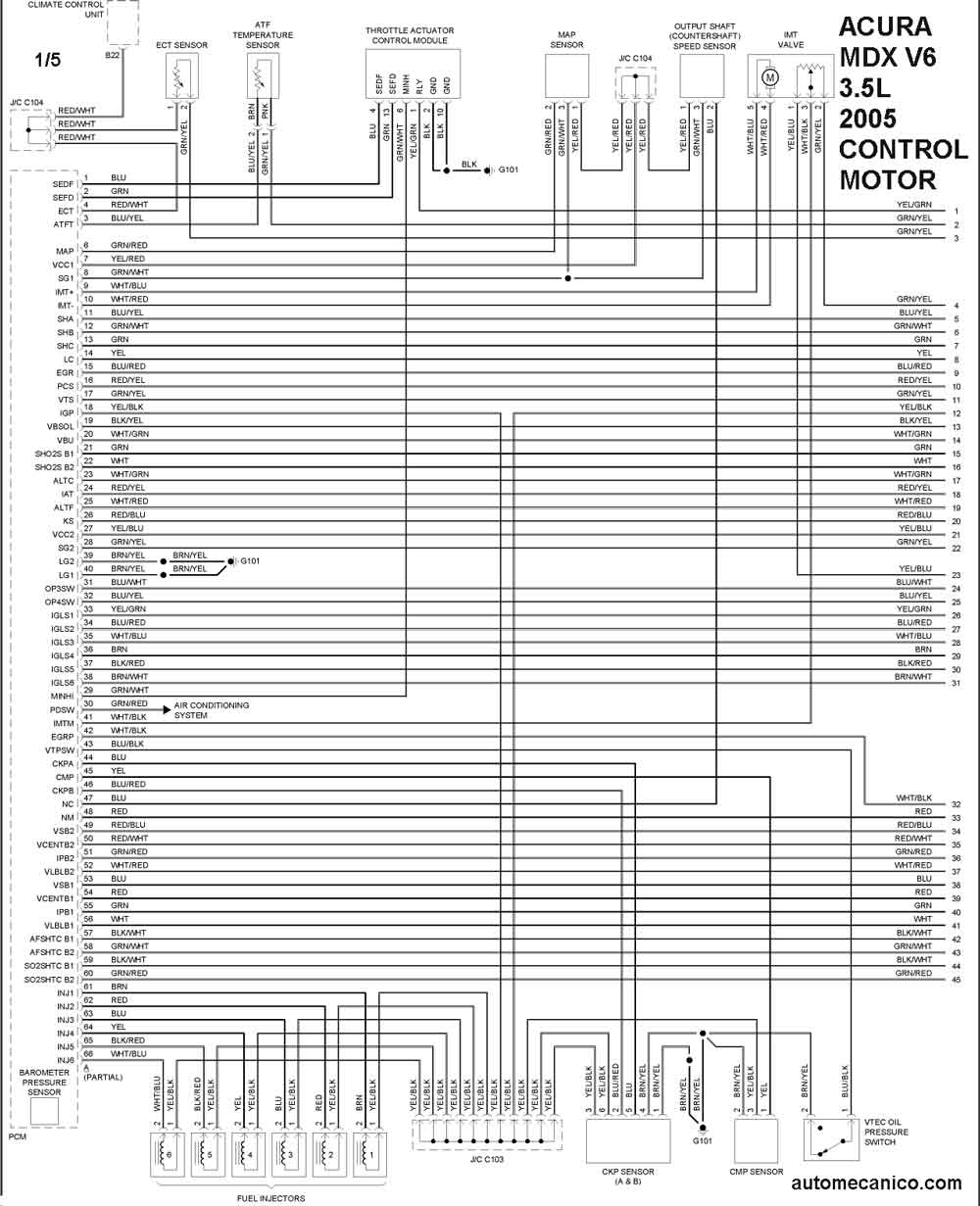

| 2005 | MDX - 3.5L V6 | CONTROL DEL MOTOR 1/5 |

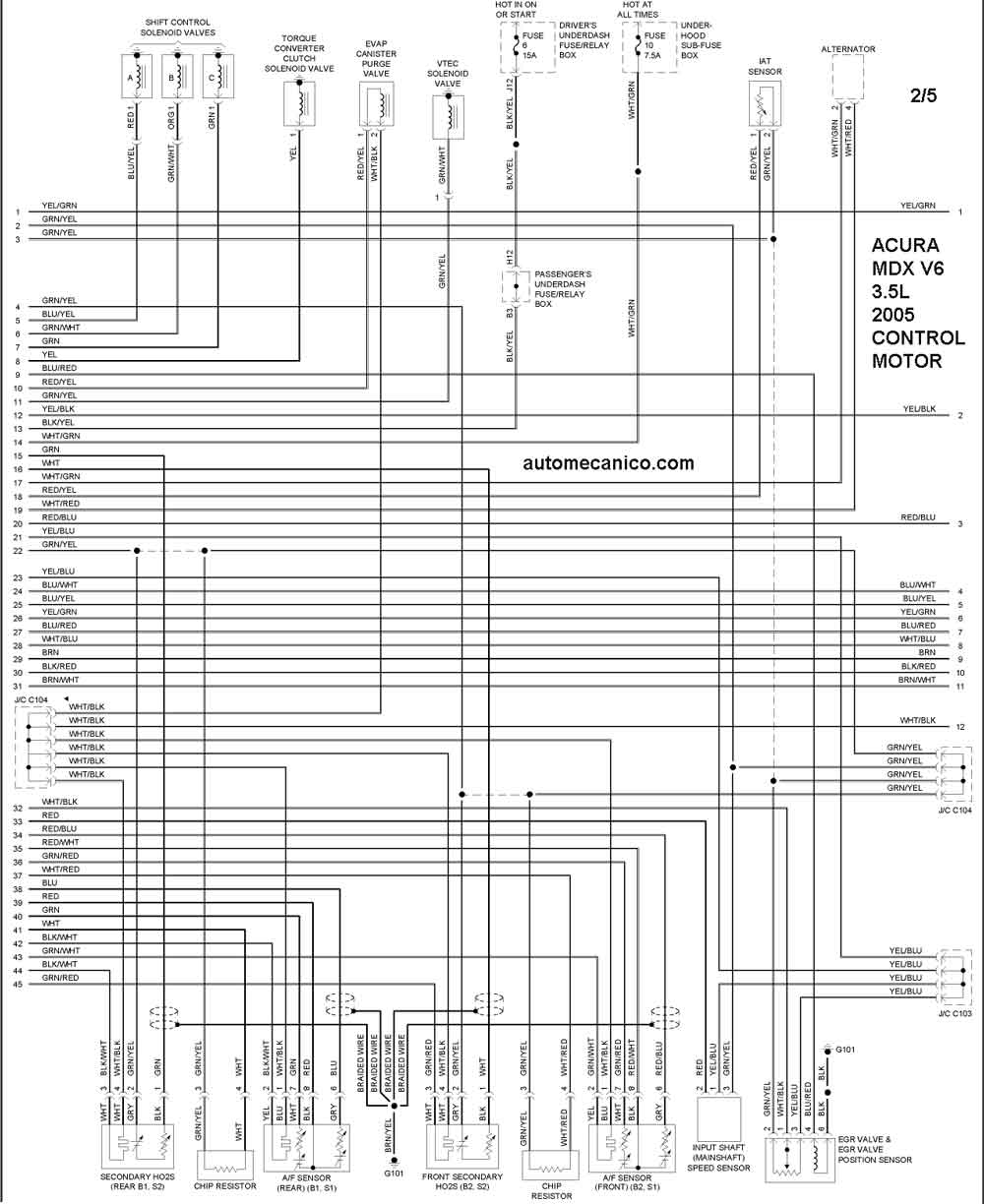

| 2005 | MDX - 3.5L V6 | CONTROL DEL MOTOR 2/5 |

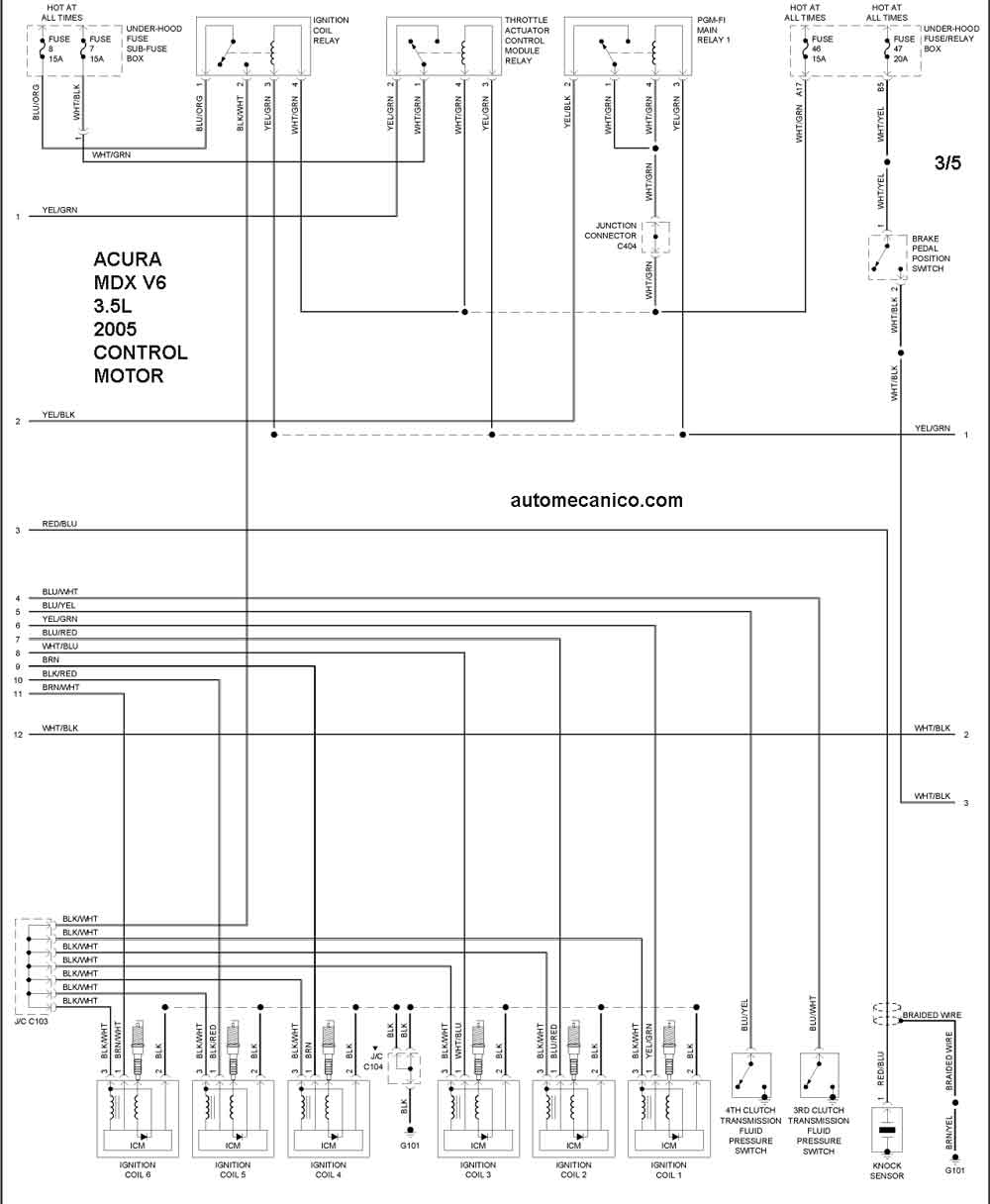

| 2005 | MDX - 3.5L V6 | CONTROL DEL MOTOR 3/5 |

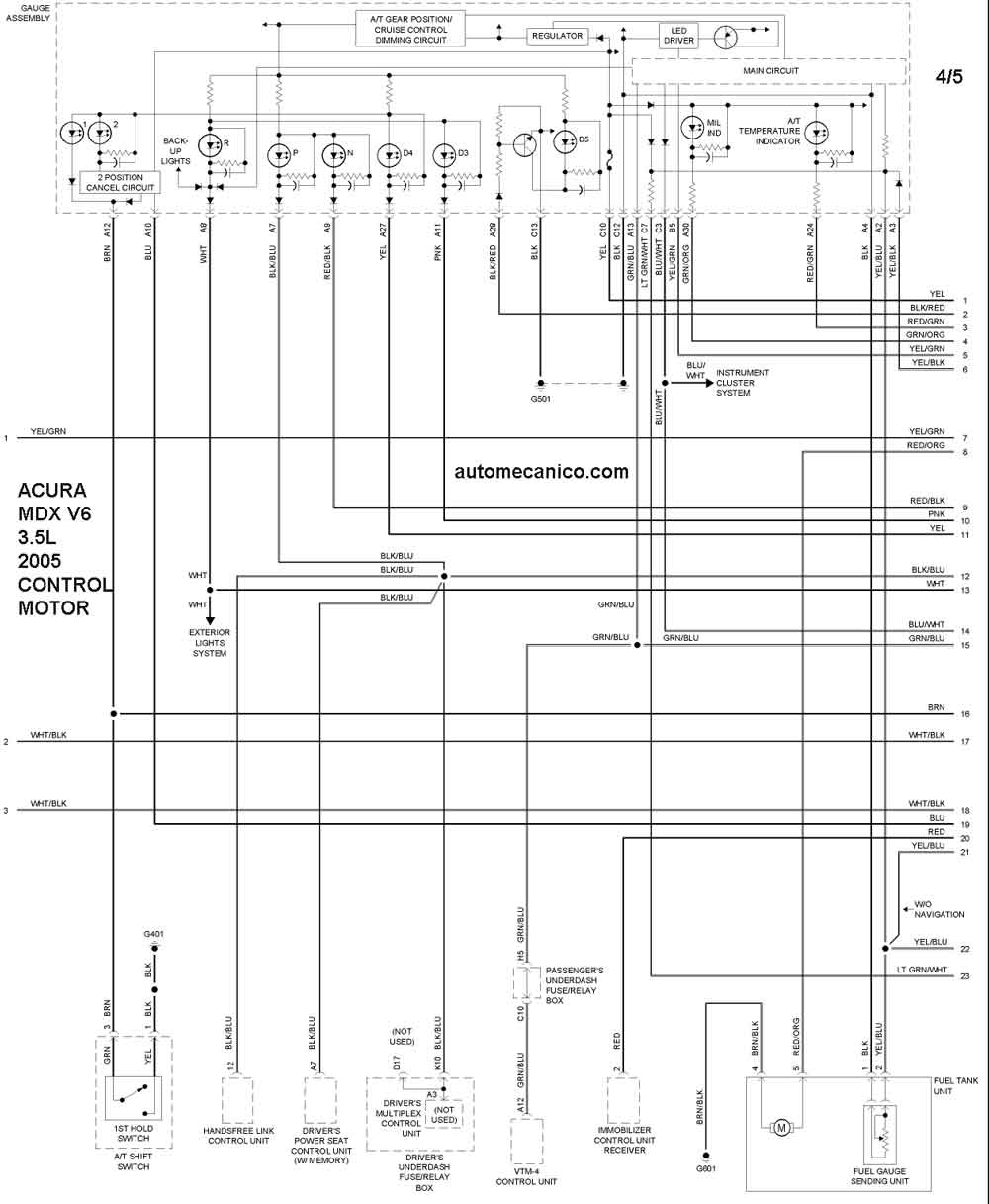

| 2005 | MDX - 3.5L V6 | CONTROL DEL MOTOR 4/5 |

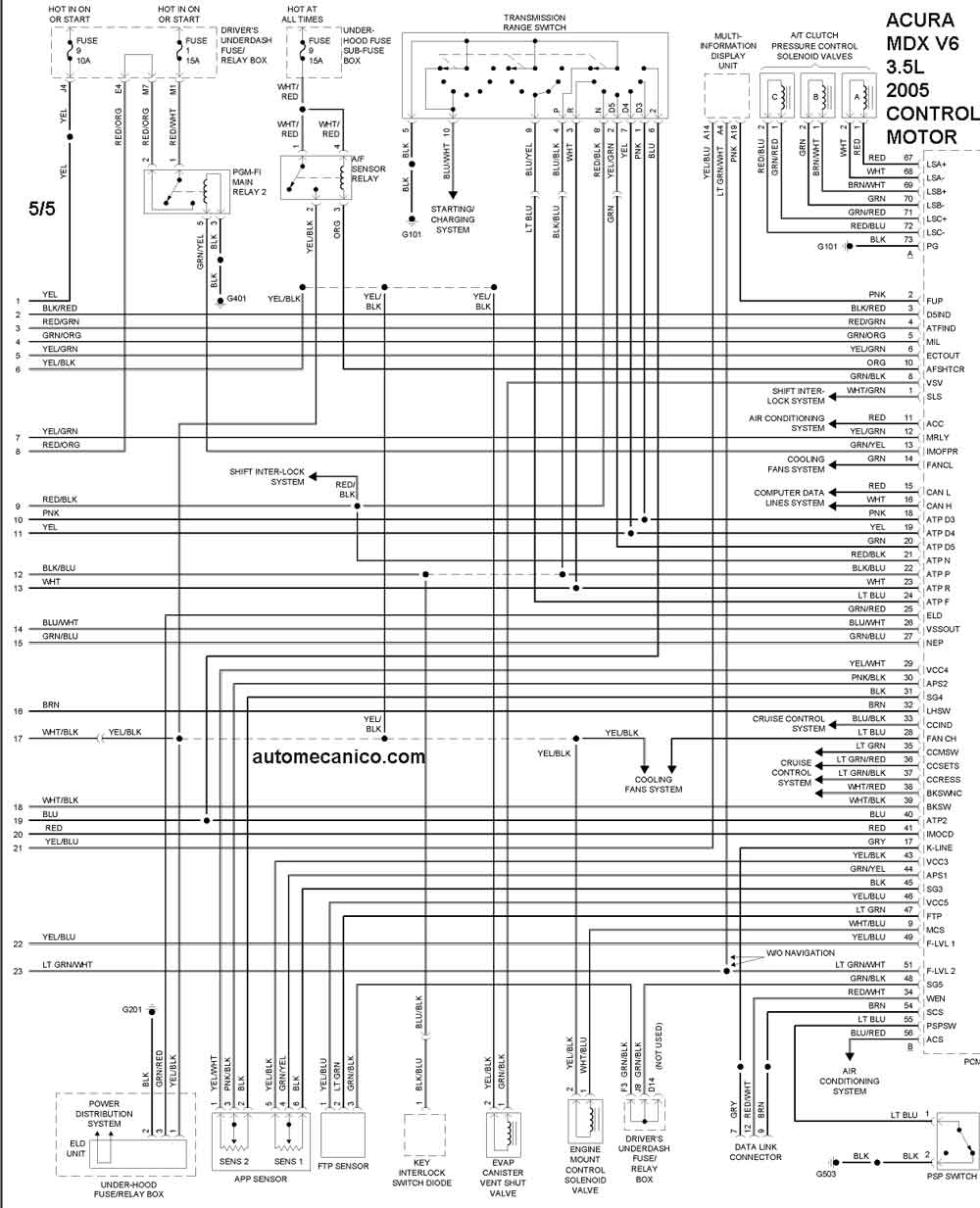

| 2005 | MDX - 3.5L V6 | CONTROL DEL MOTOR 5/5 |
| Año | ACURA | RL - 3.5L V6 |

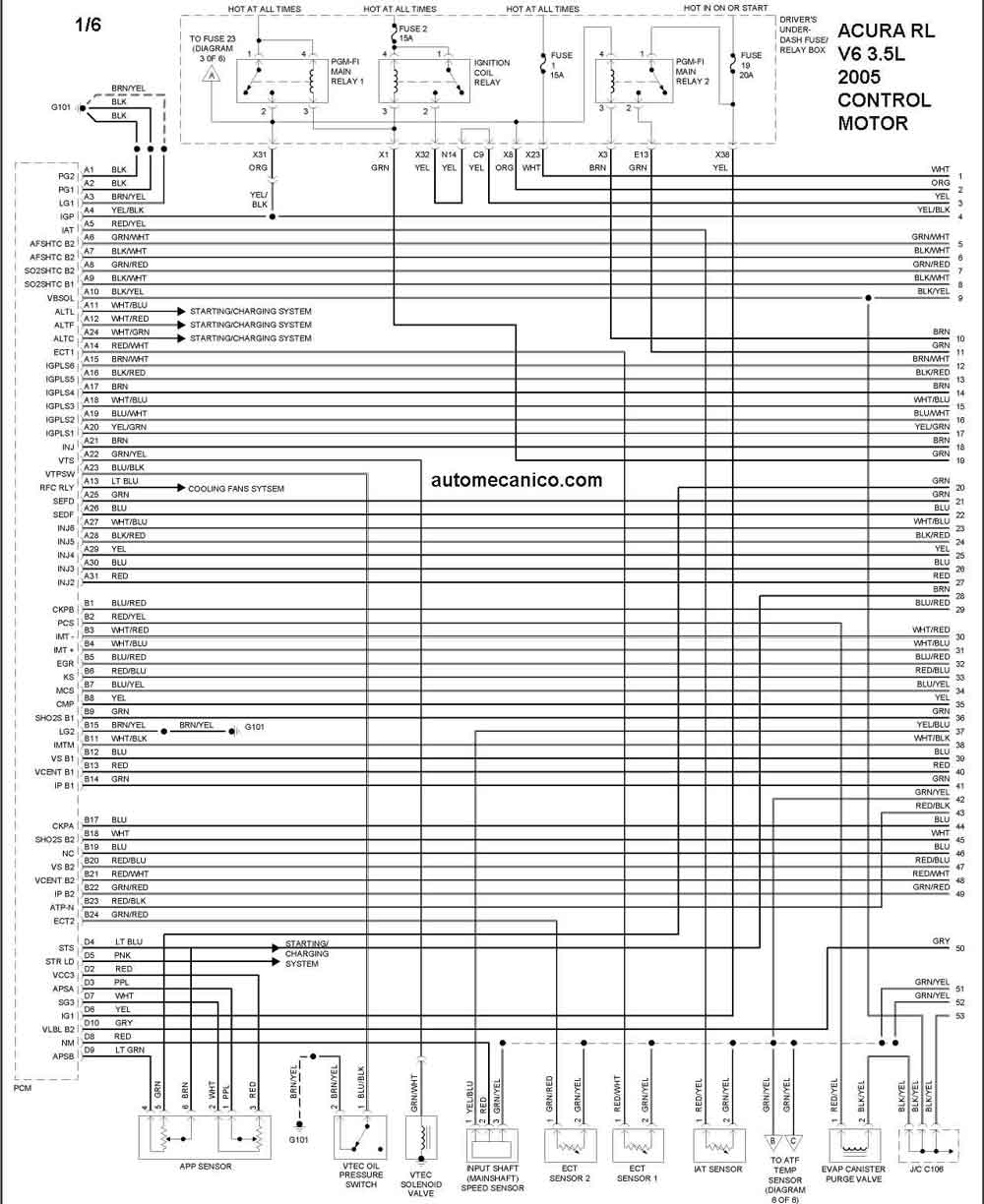

| 2005 | RL - 3.5L V6 | CONTROL DEL MOTOR 1/6 |

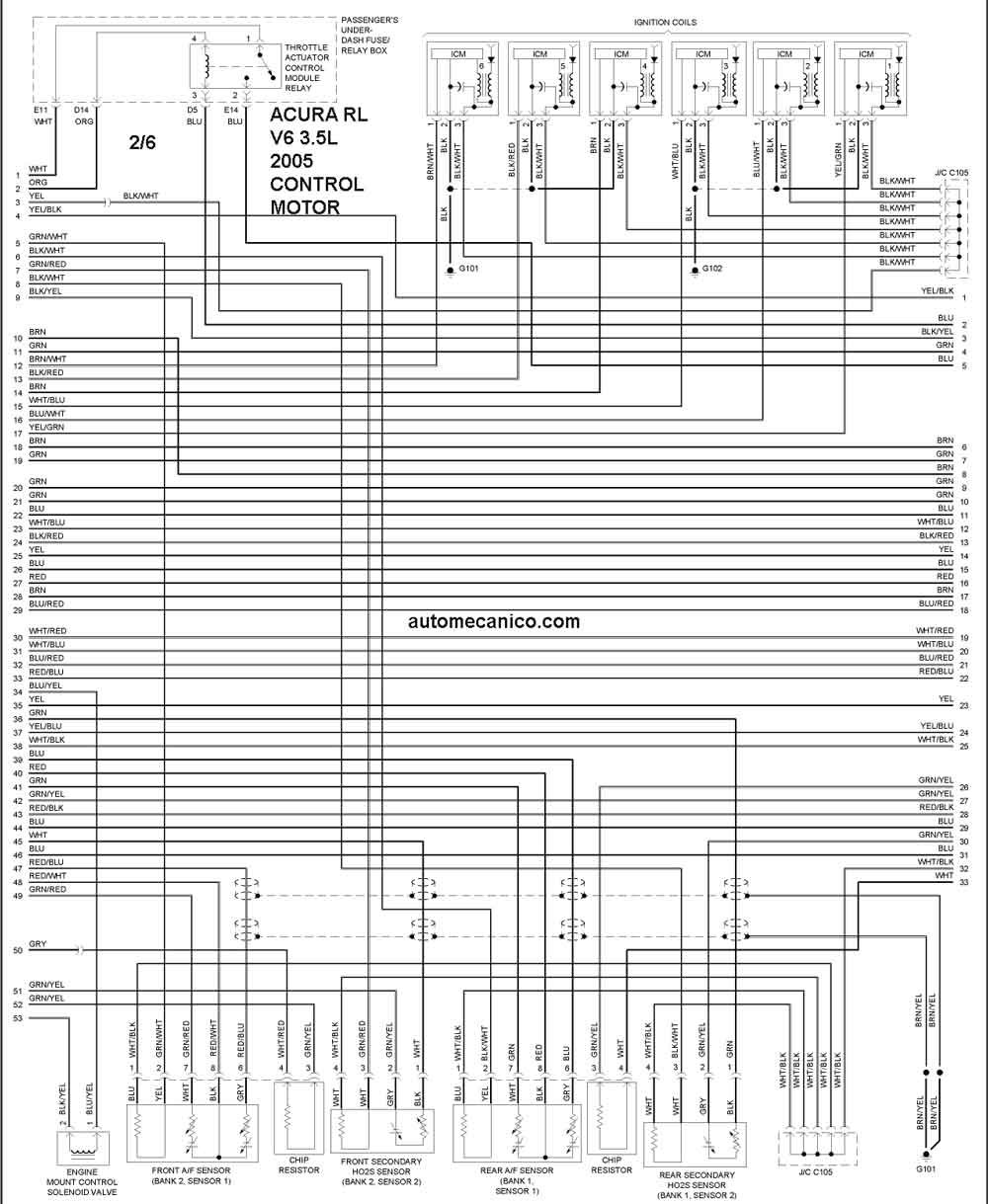

| 2005 | RL - 3.5L V6 | CONTROL DEL MOTOR 2/6 |

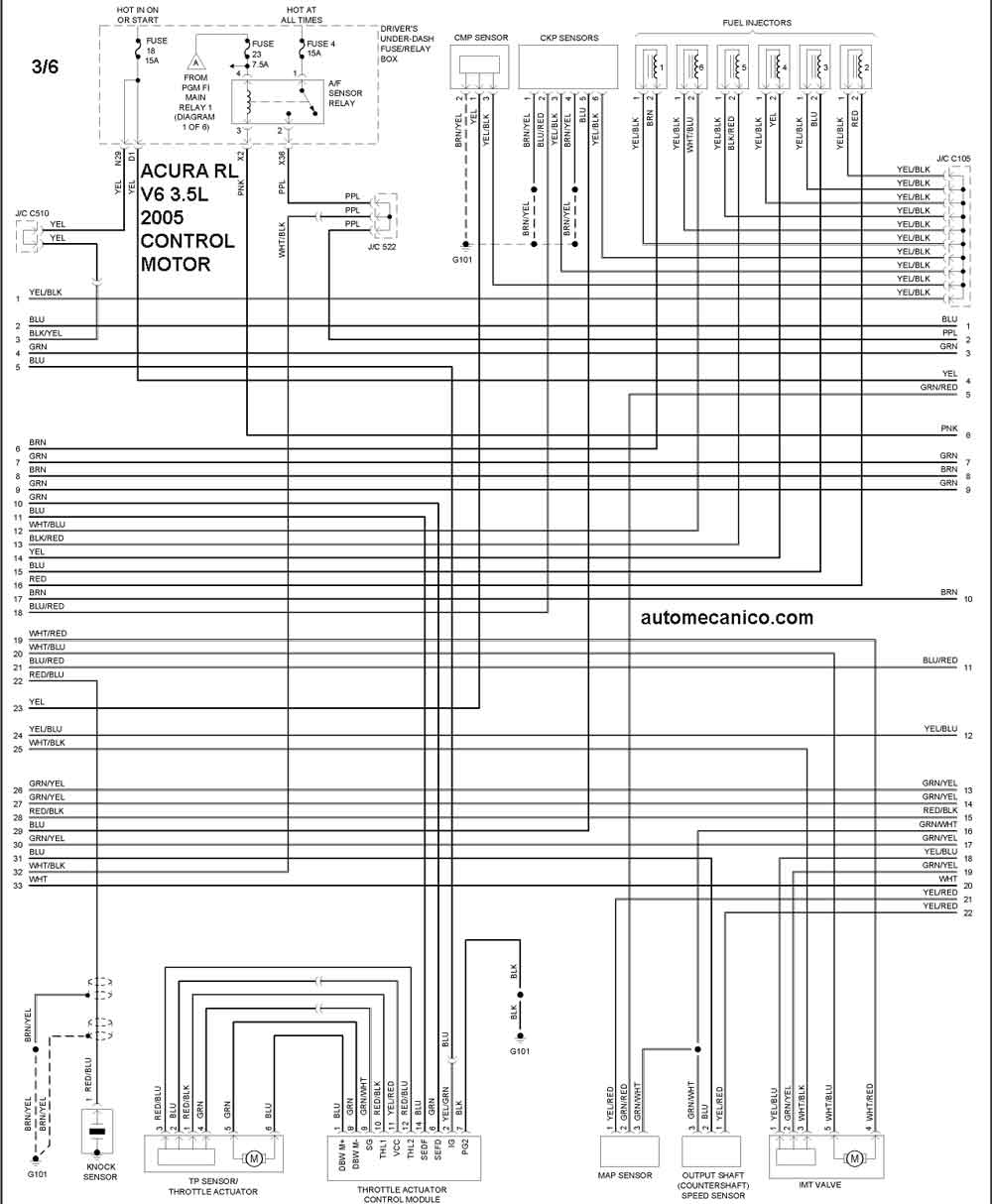

| 2005 | RL - 3.5L V6 | CONTROL DEL MOTOR 3/6 |
| 2005 | RL - 3.5L V6 | CONTROL DEL MOTOR 4/6 |
| 2005 | RL - 3.5L V6 | CONTROL DEL MOTOR 5/6 |

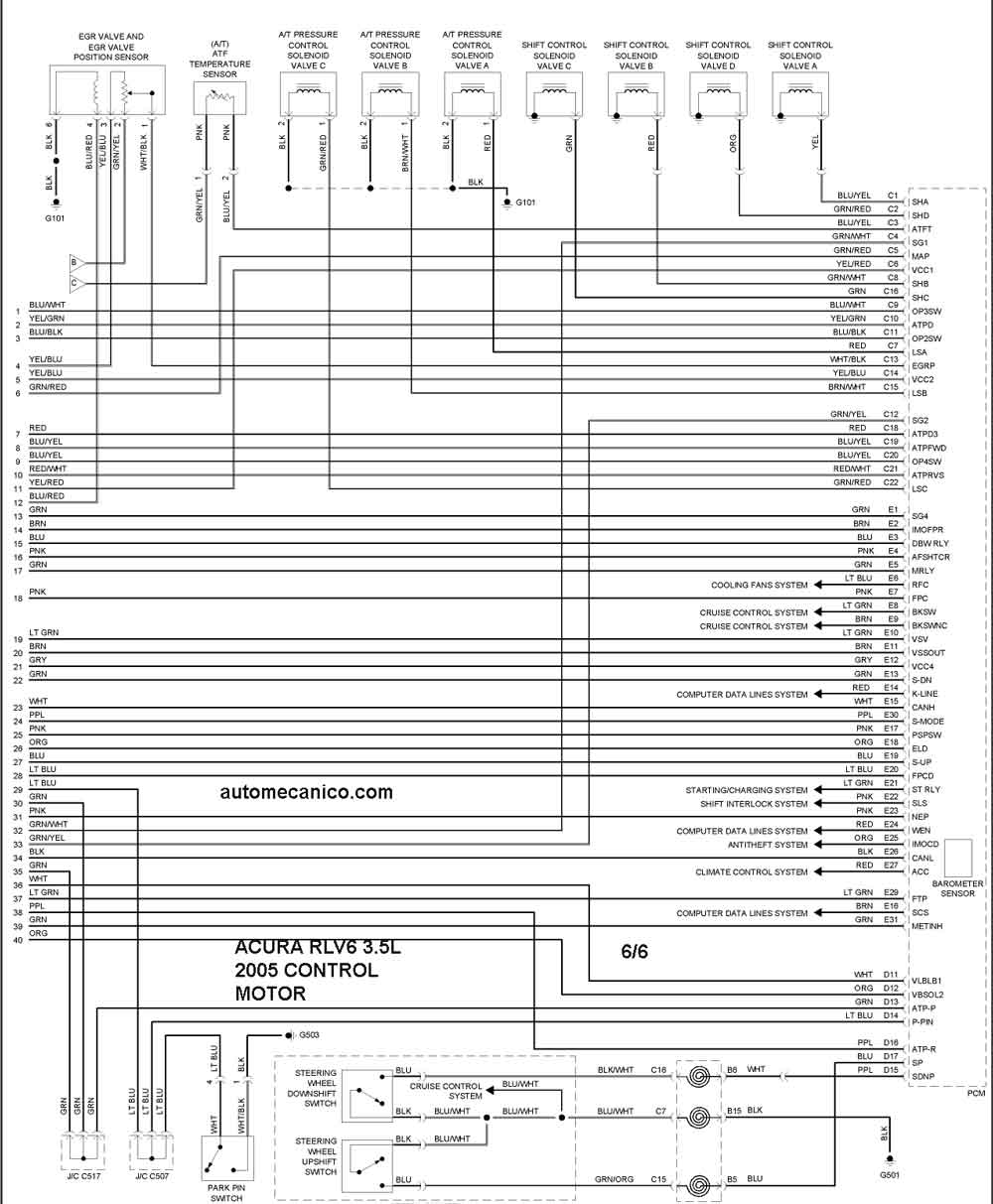

| 2005 | RL - 3.5L V6 | CONTROL DEL MOTOR 6/6 |
| Año | ACURA | RSX - 2.0L 4 CIL. |
| 2005 | RSX - 2.0L 4 CIL | CONTROL DEL MOTOR 1/6 |

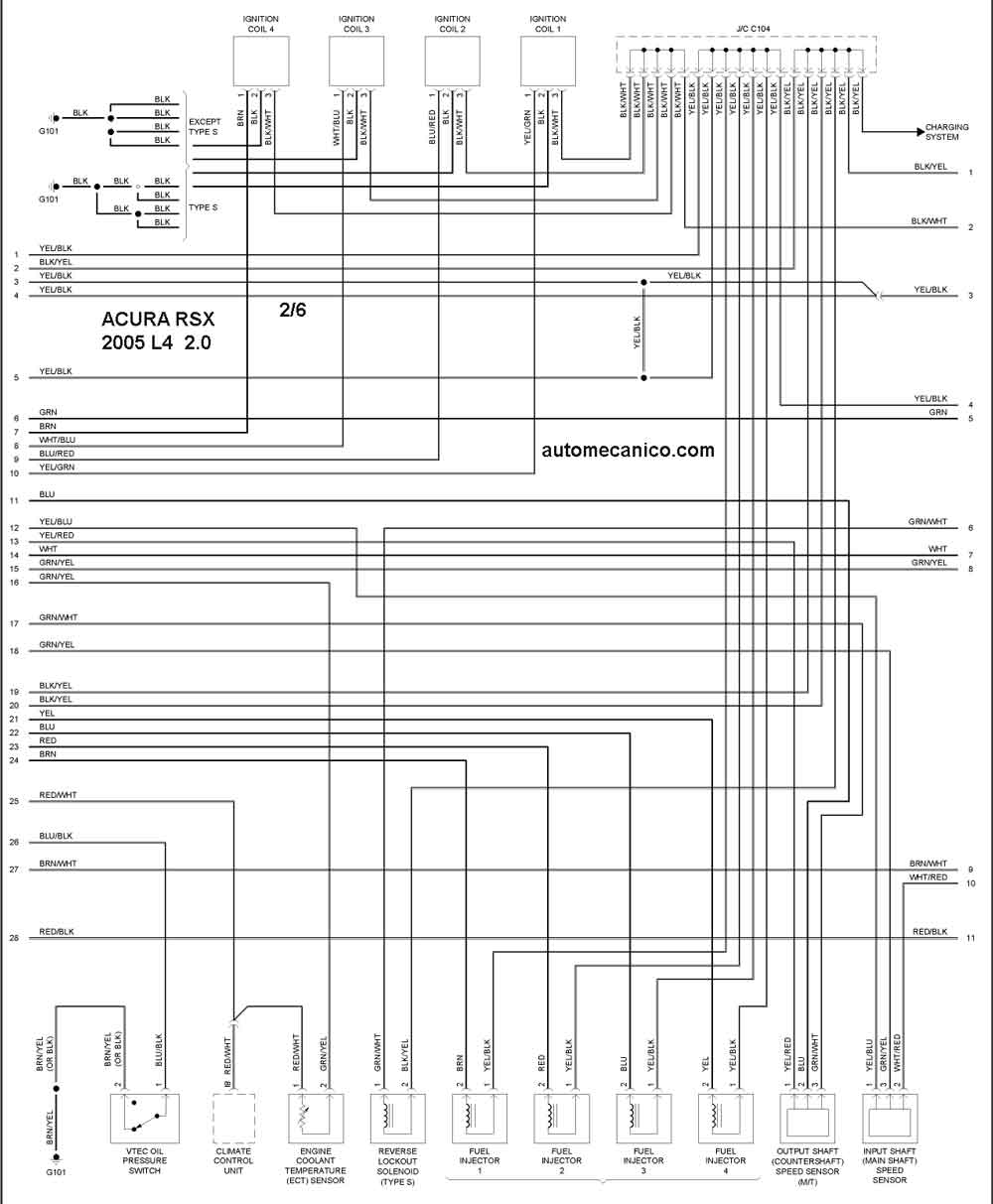

| 2005 | RSX - 2.0L 4 CIL | CONTROL DEL MOTOR 2/6 |

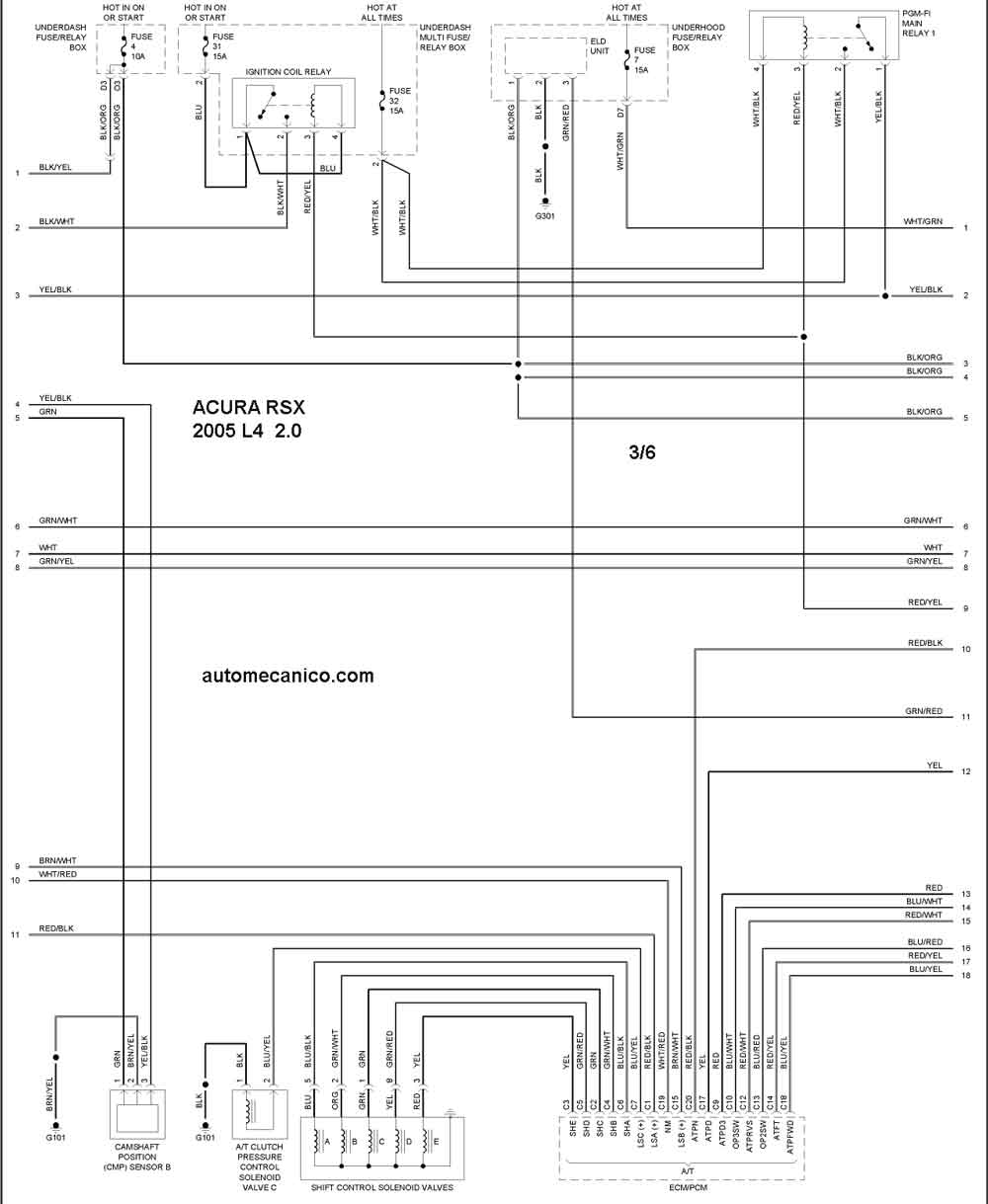

| 2005 | RSX - 2.0L 4 CIL | CONTROL DEL MOTOR 3/6 |
| 2005 | RSX - 2.0L 4 CIL | CONTROL DEL MOTOR 4/6 |

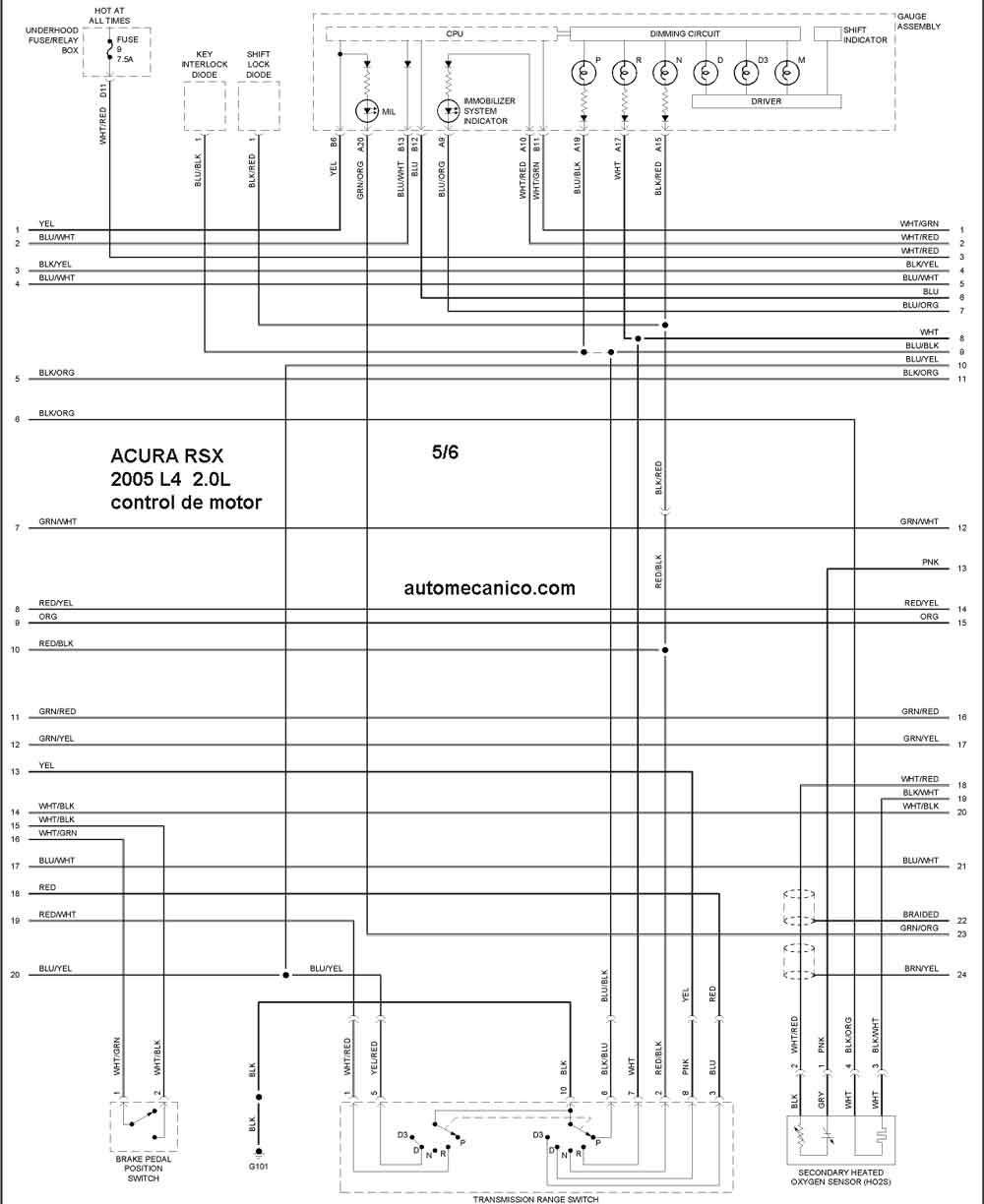

| 2005 | RSX - 2.0L 4 CIL | CONTROL DEL MOTOR 5/6 |

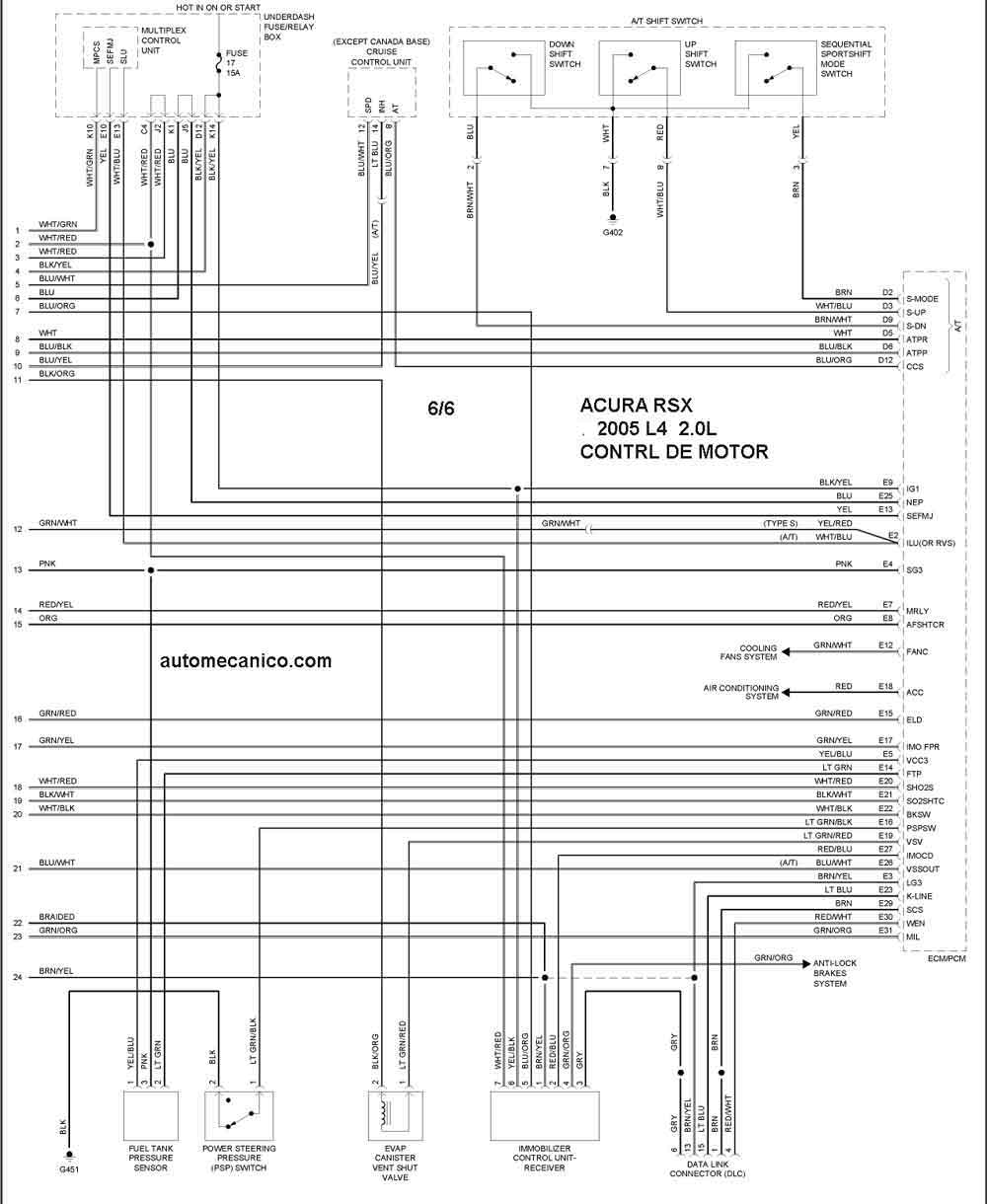

| 2005 | RSX - 2.0L 4 CIL | CONTROL DEL MOTOR 6/6 |
