CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - AUDI 2005

DIAGRAMAS - AUDI: A4, A6, A8 Quattro - 2005  -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / AUDI: A4, A6, A8 Quattro - 2005  -
Año AUDI A4 A4 1.8L 4 cil

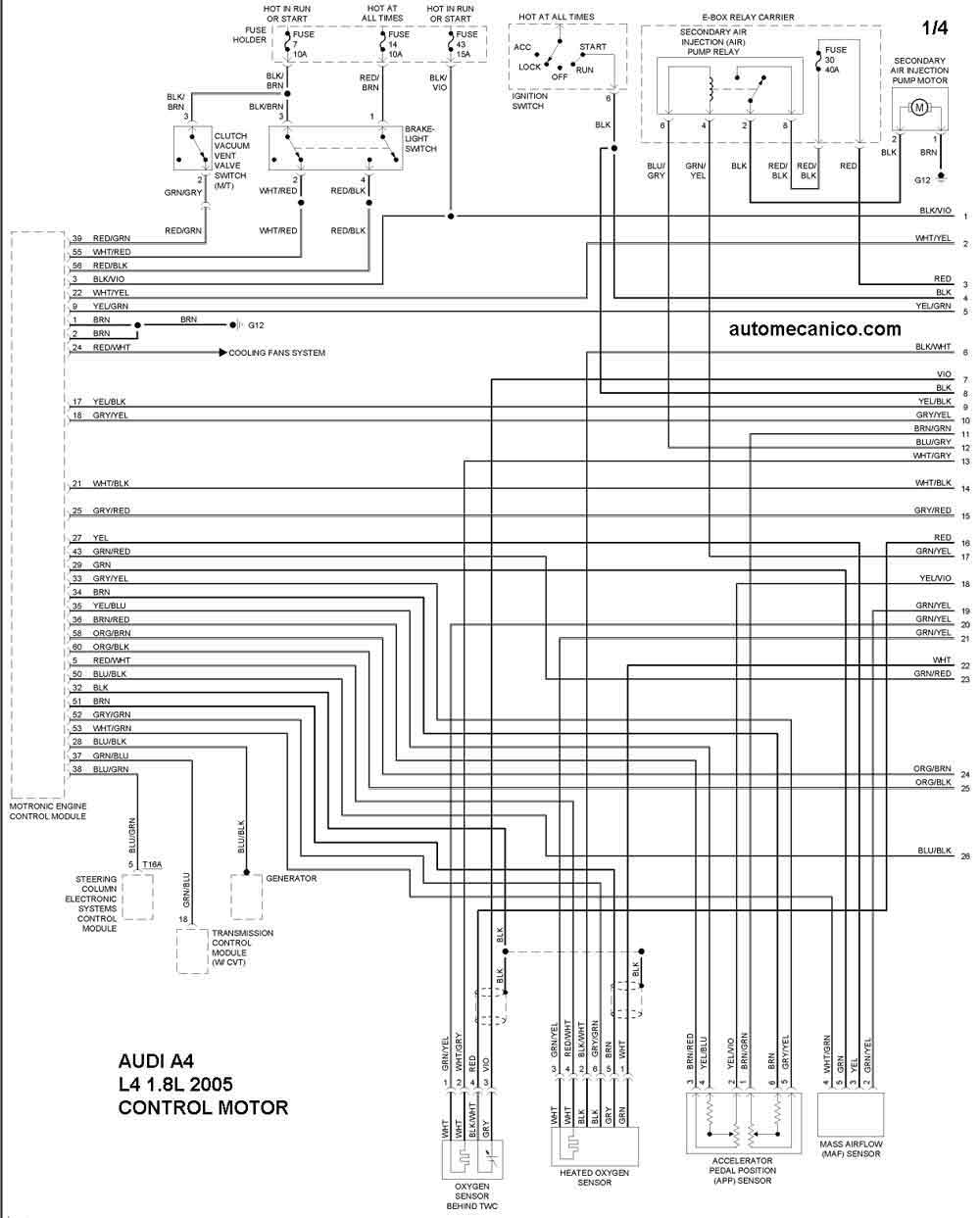

2005 A4 1.8L 4 CIL CONTROL DEL MOTOR 1/4

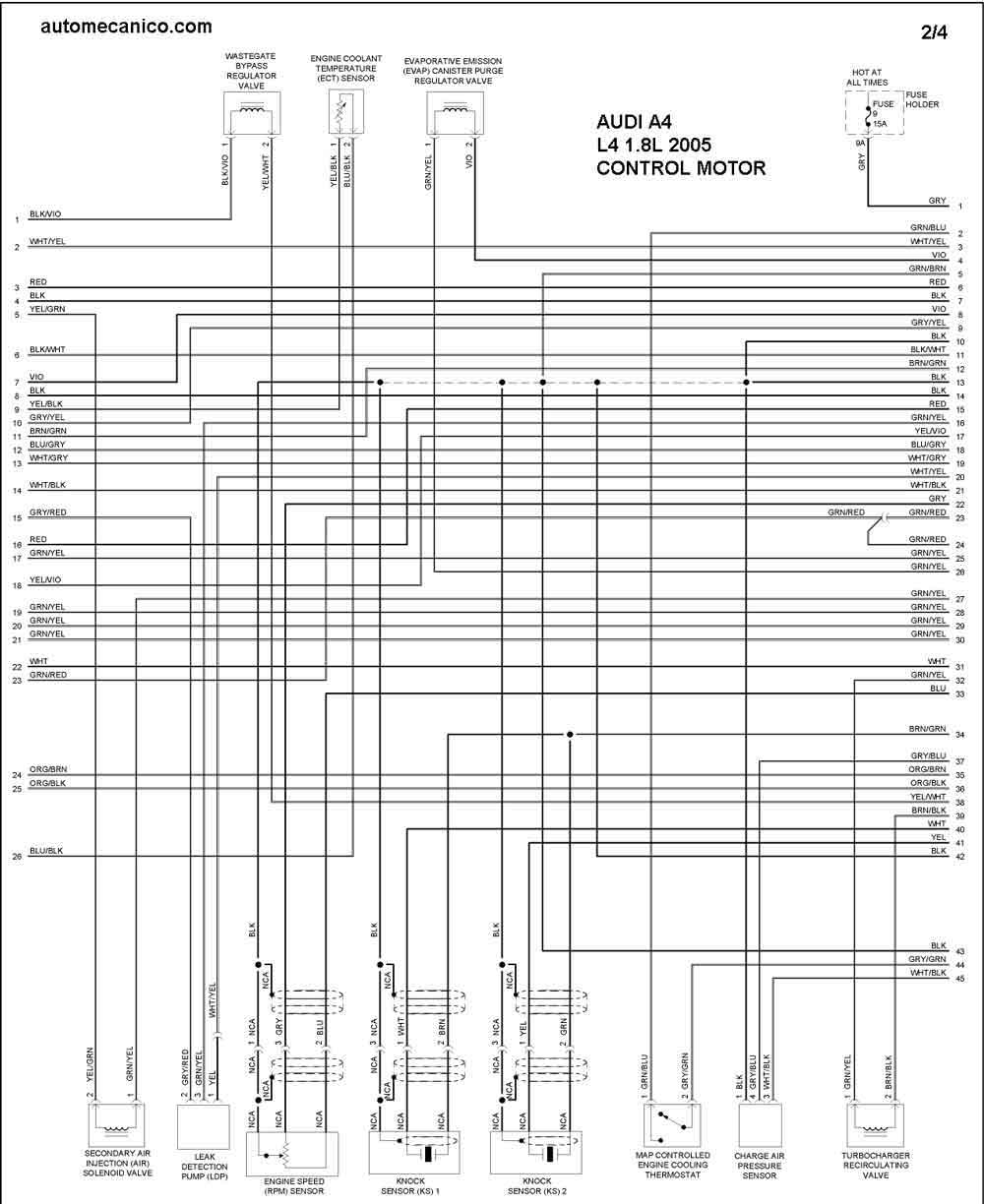

2005 A4 1.8L 4 CIL CONTROL DEL MOTOR 2/4

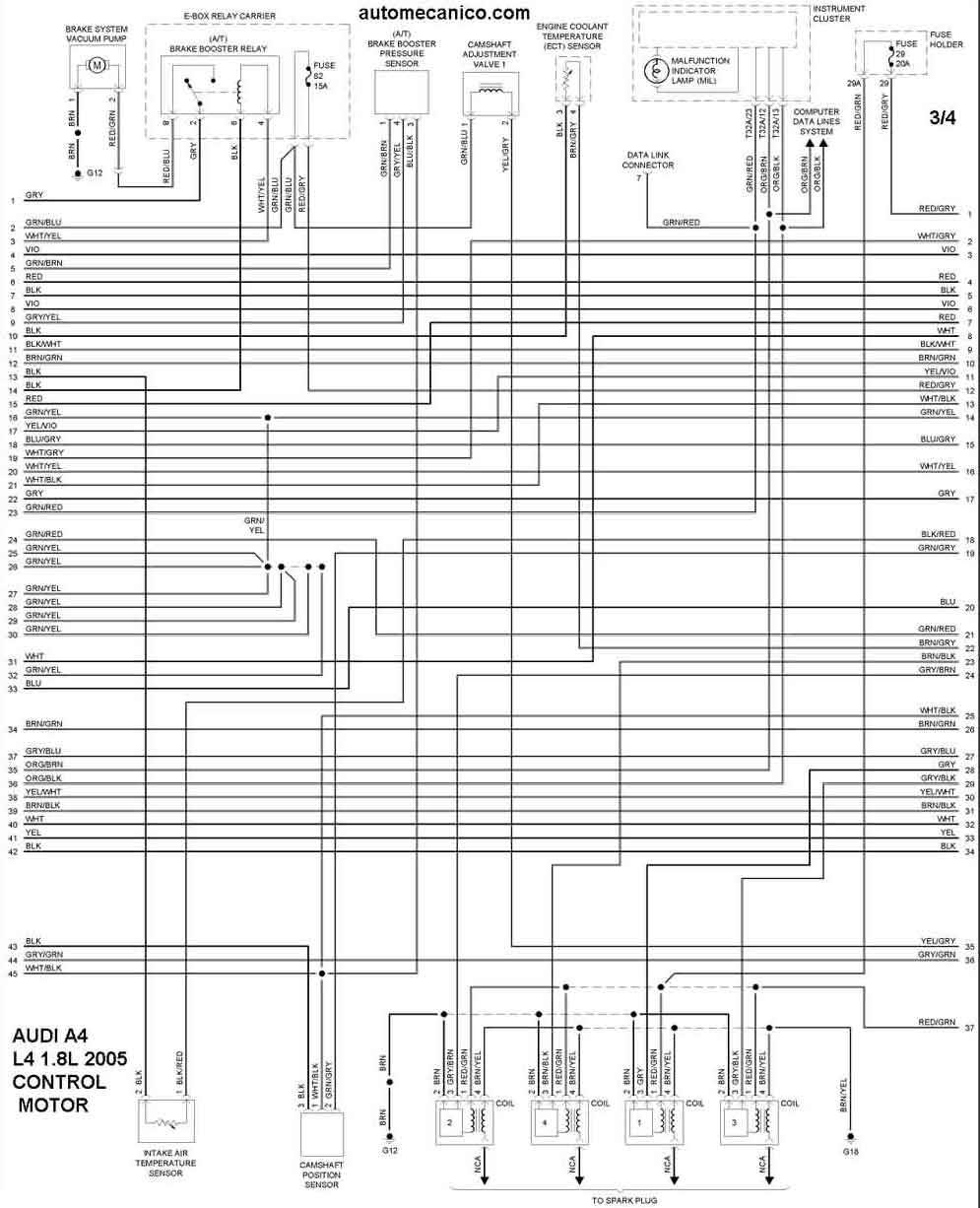

2005 A4 1.8L 4 CIL CONTROL DEL MOTOR 3/4

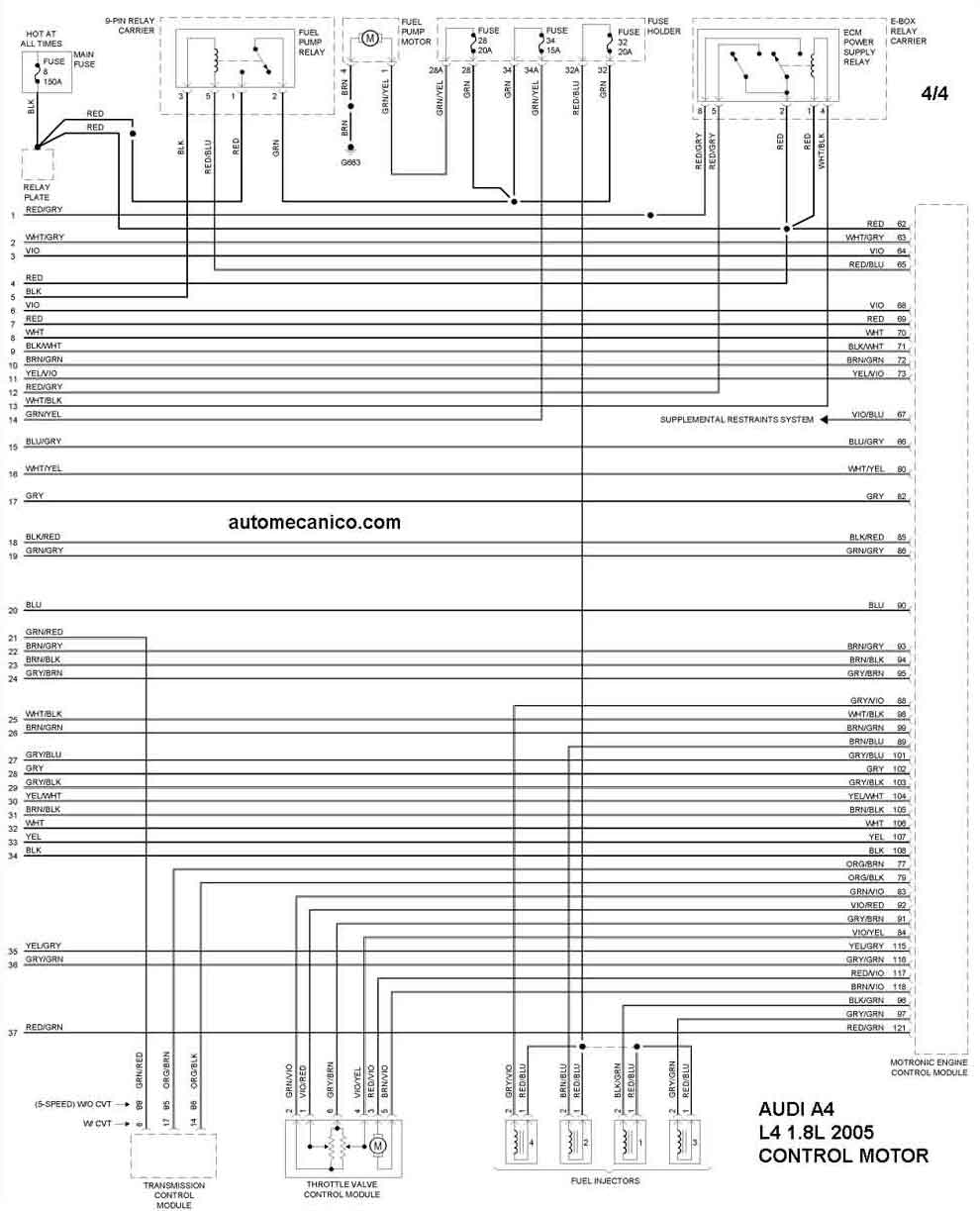

2005 A4 1.8L 4 CIL CONTROL DEL MOTOR 4/4
Año AUDI A4 A4 3.0L V6

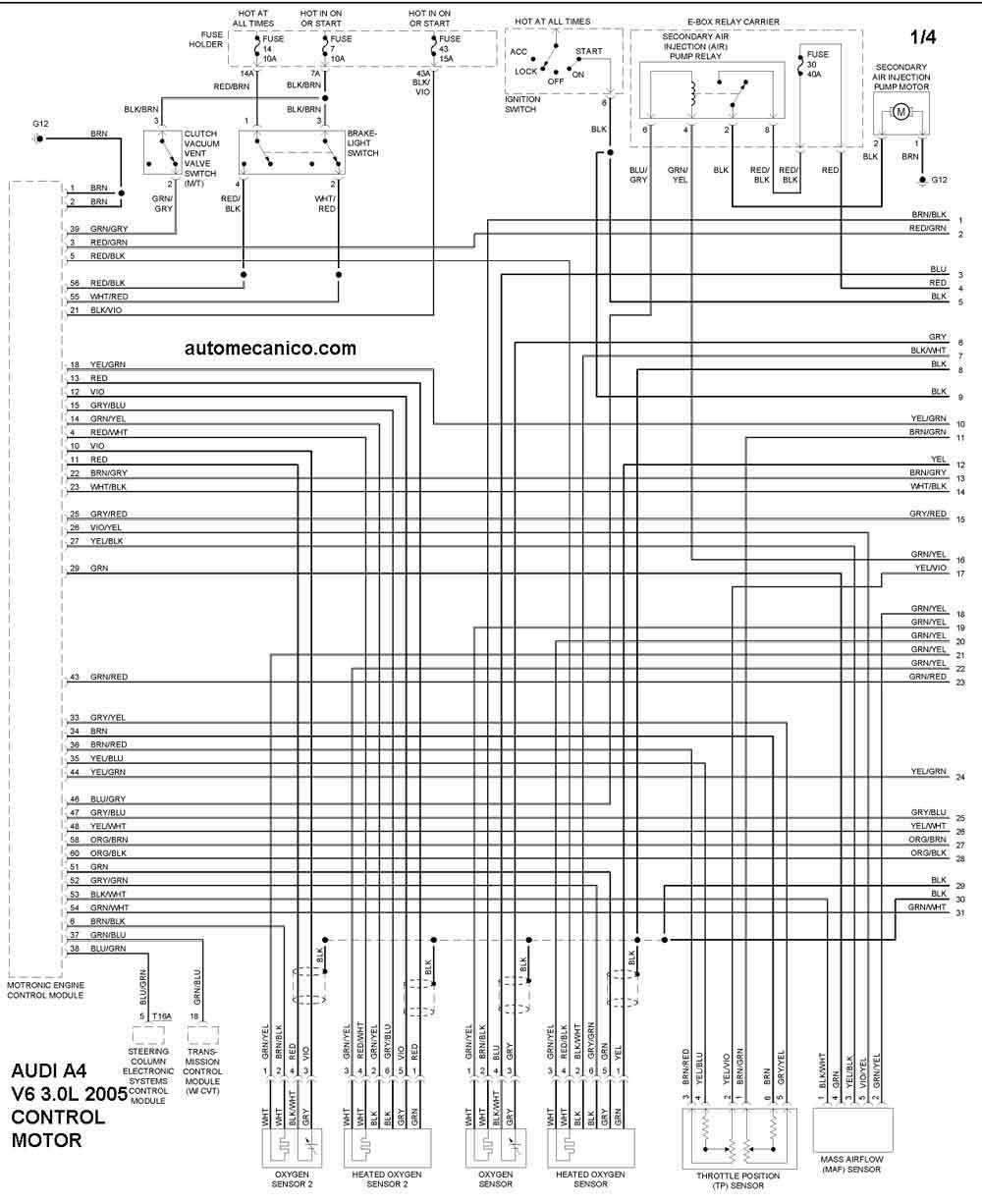

2005 A4 3.0L V6 CONTROL DEL MOTOR 1/4

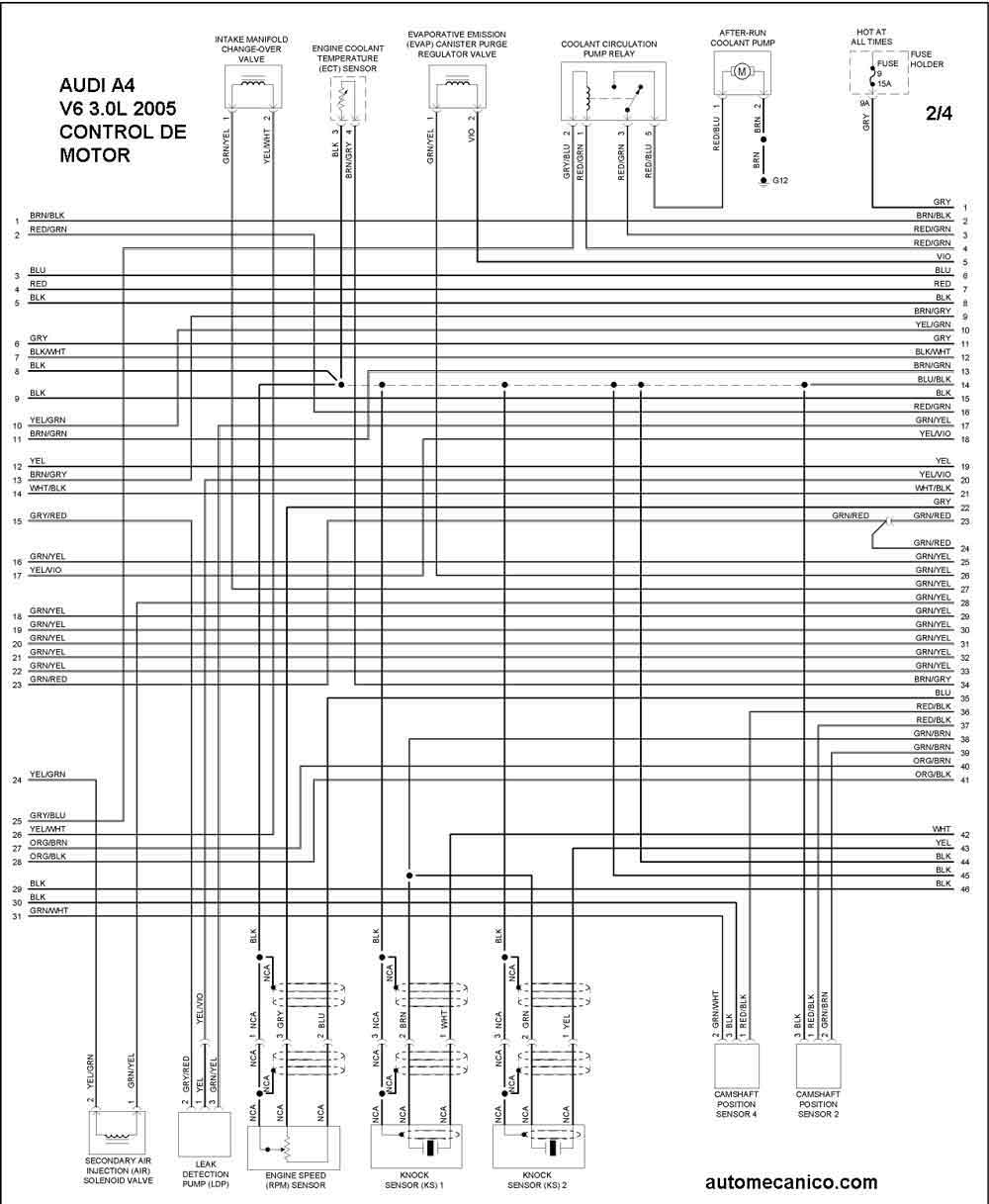

2005 A4 3.0L V6 CONTROL DEL MOTOR 2/4

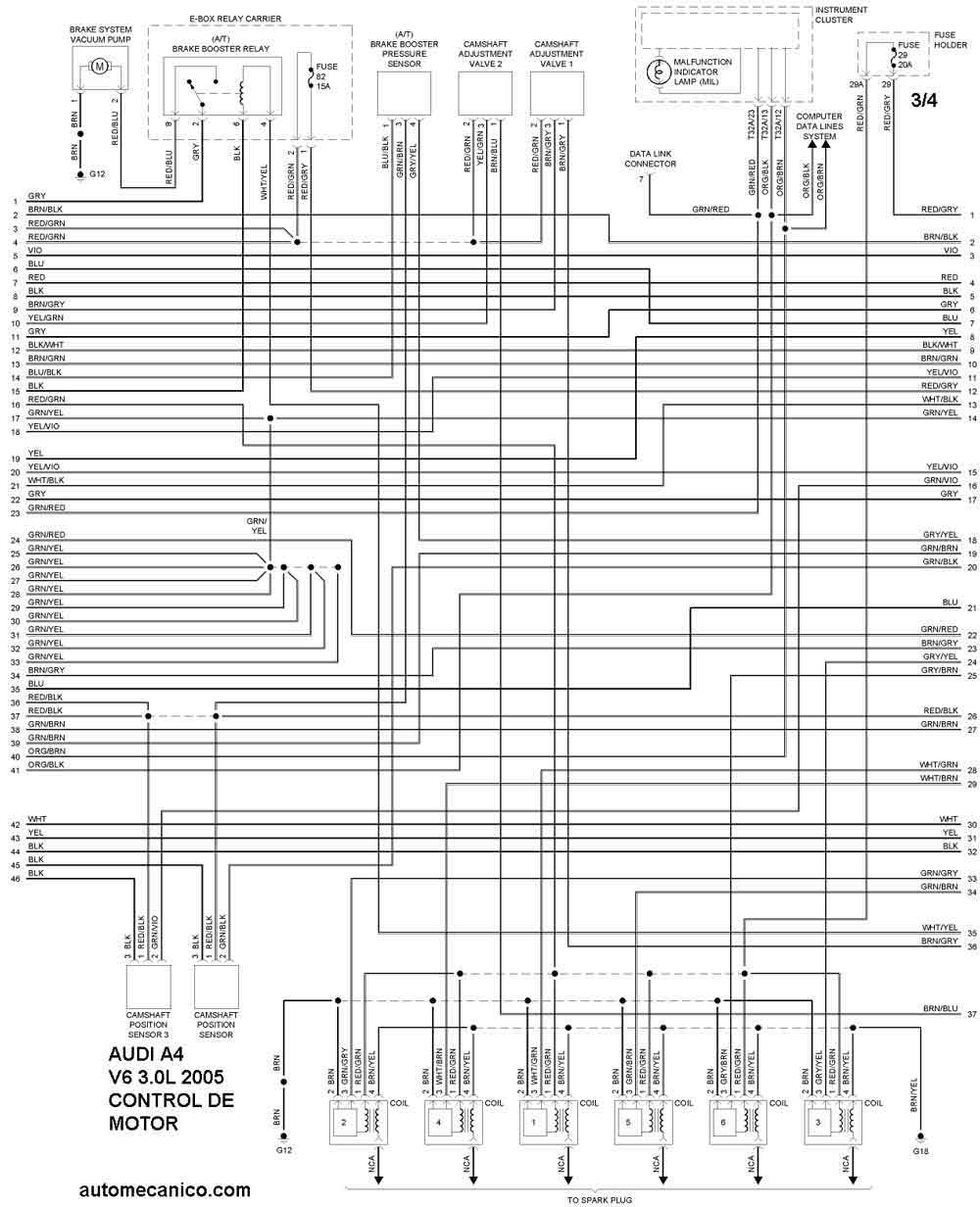

2005 A4 3.0L V6 CONTROL DEL MOTOR 3/4

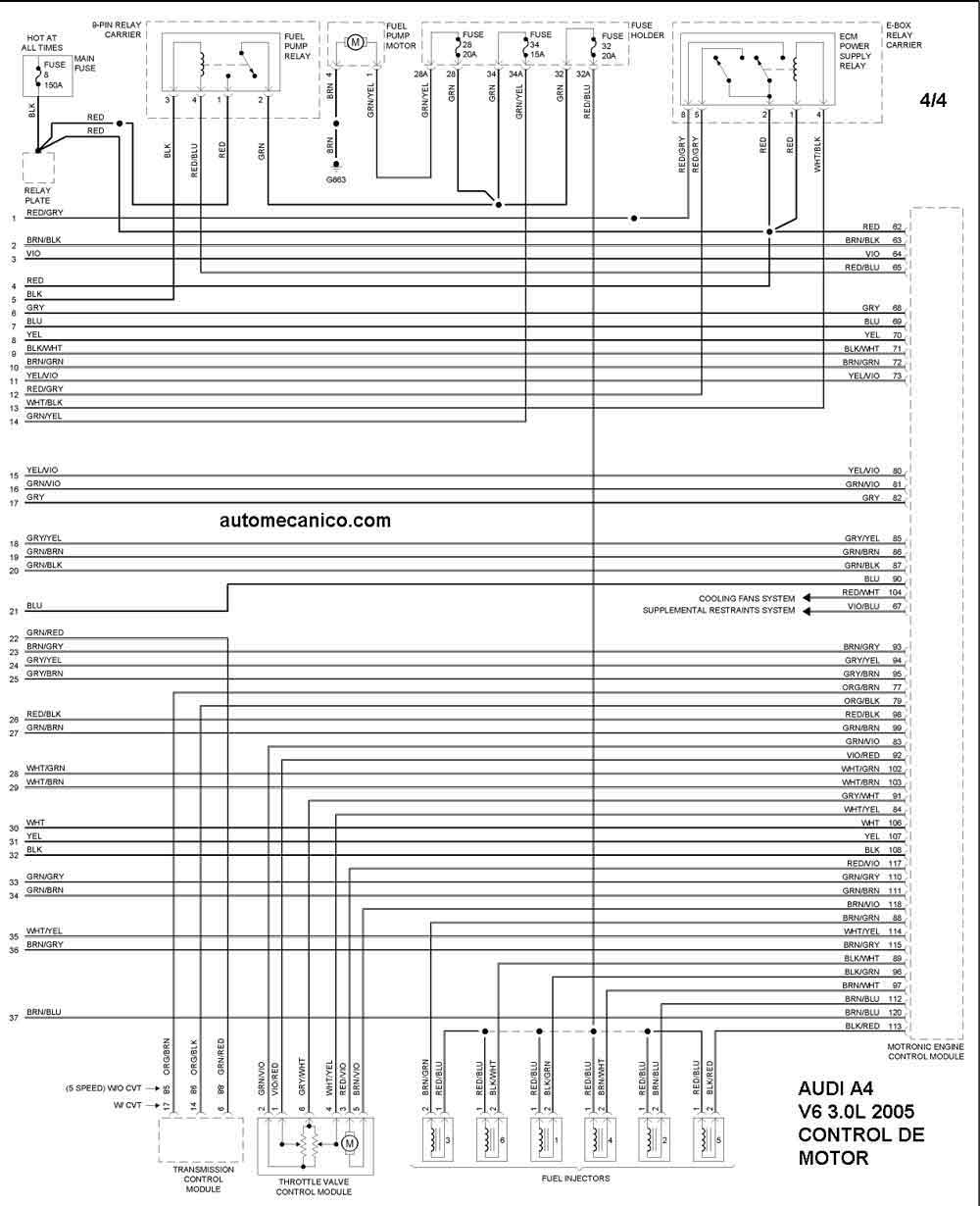

2005 A4 3.0L V6 CONTROL DEL MOTOR 4/4
Año AUDI A6 A6 QUATTRO 4.2L V8

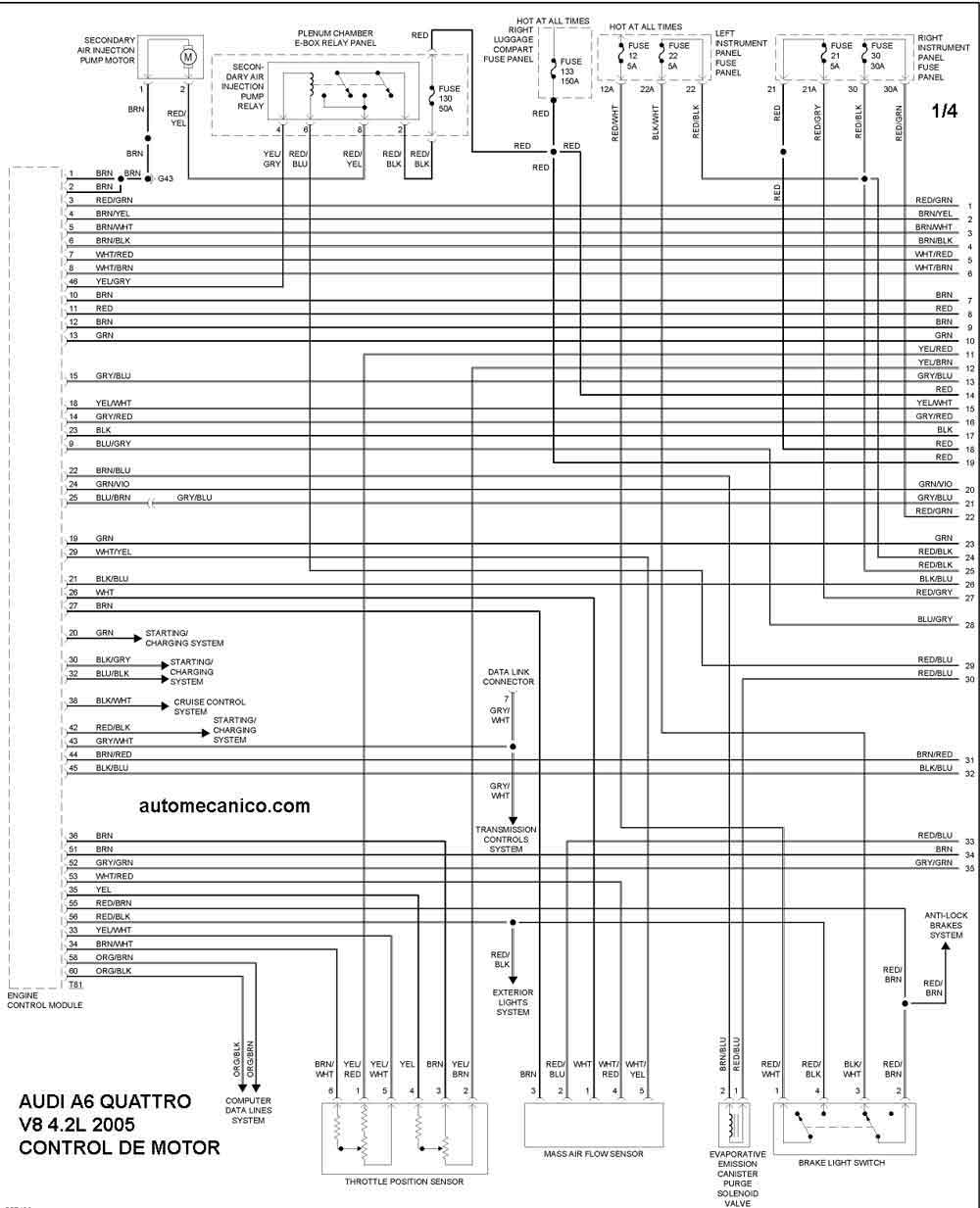

2005 A6 QUATTRO 4.2L V8 CONTROL DEL MOTOR 1/4

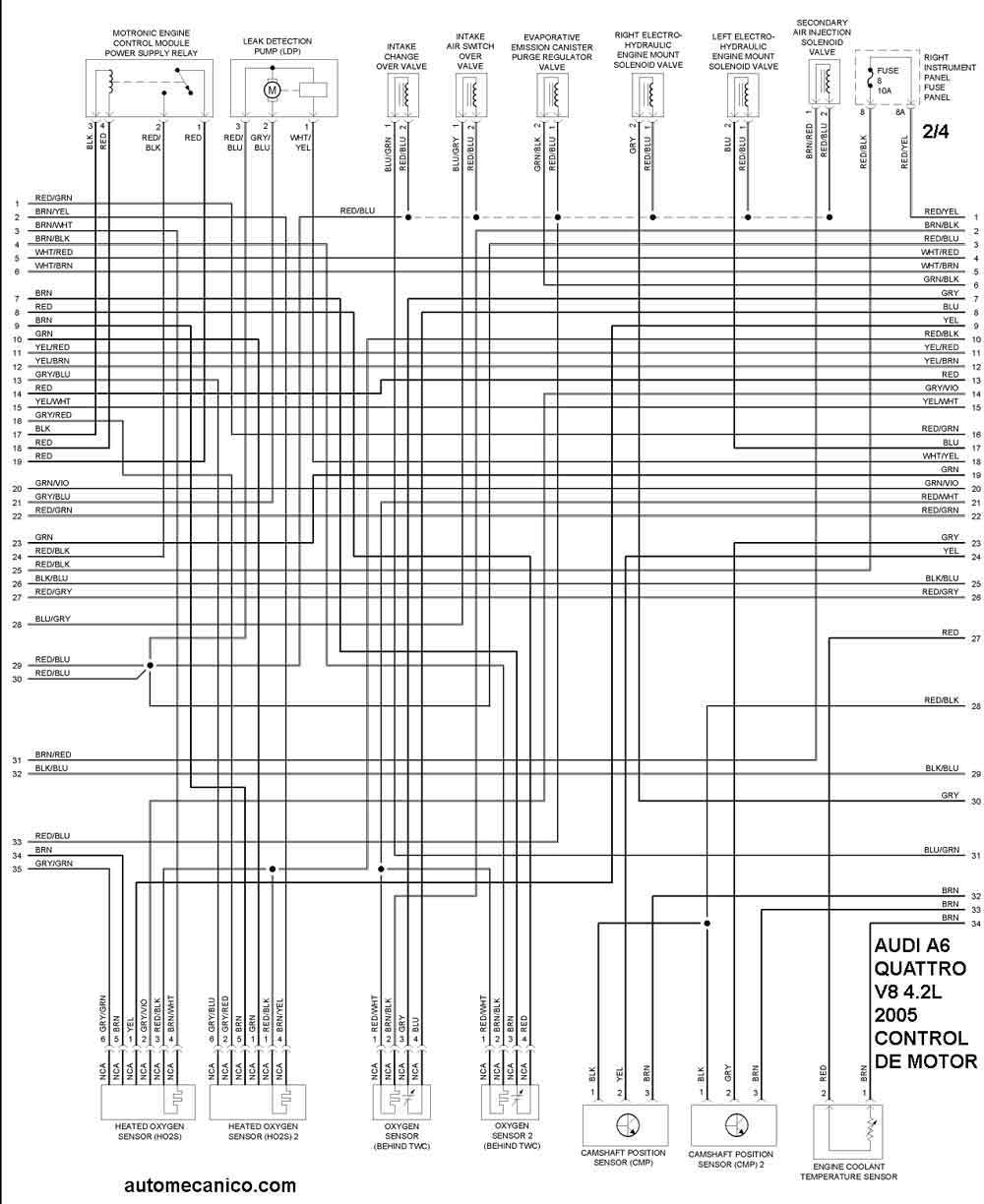

2005 A6 QUATTRO 4.2L V8 CONTROL DEL MOTOR 2/4

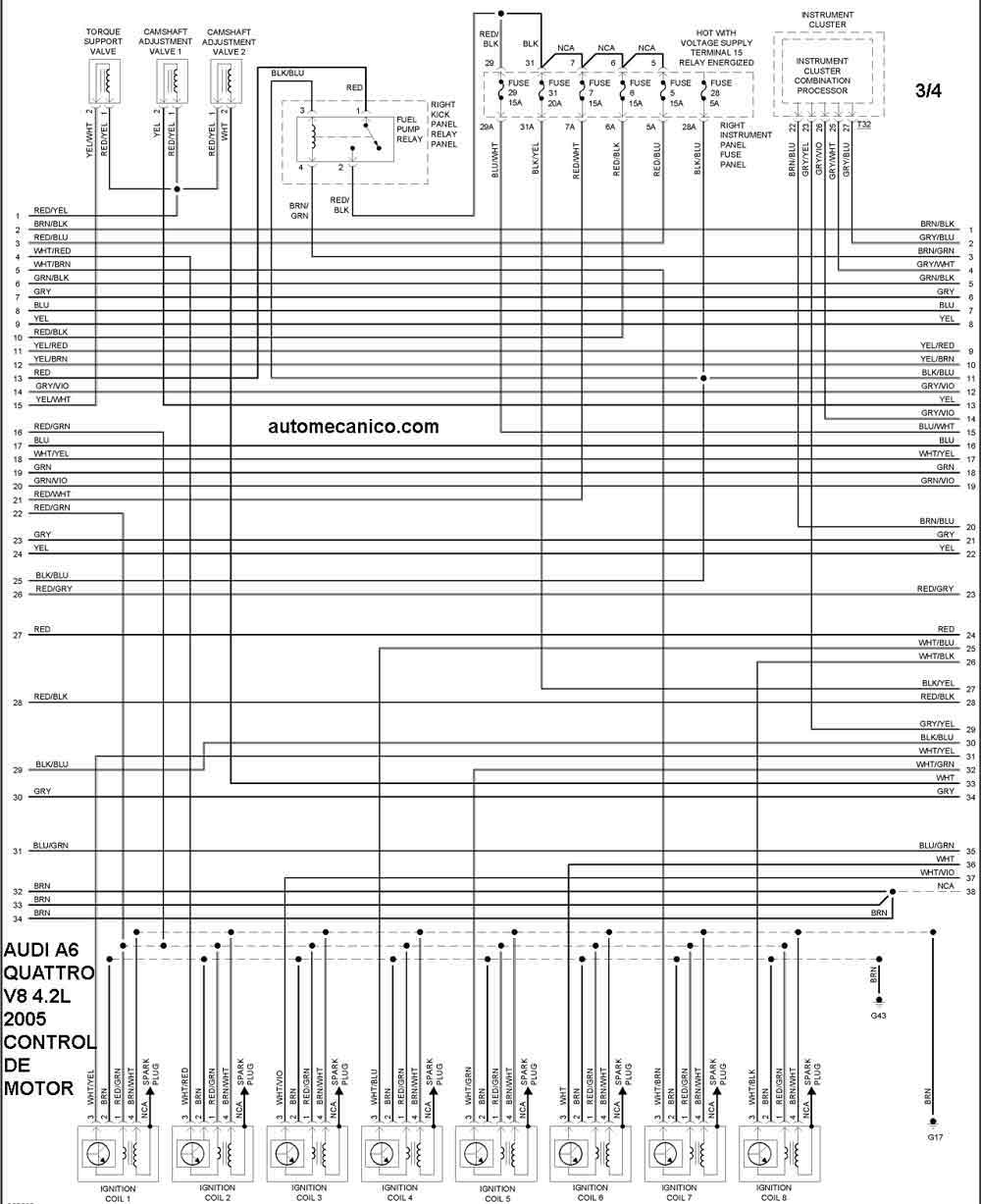

2005 A6 QUATTRO 4.2L V8 CONTROL DEL MOTOR 3/4

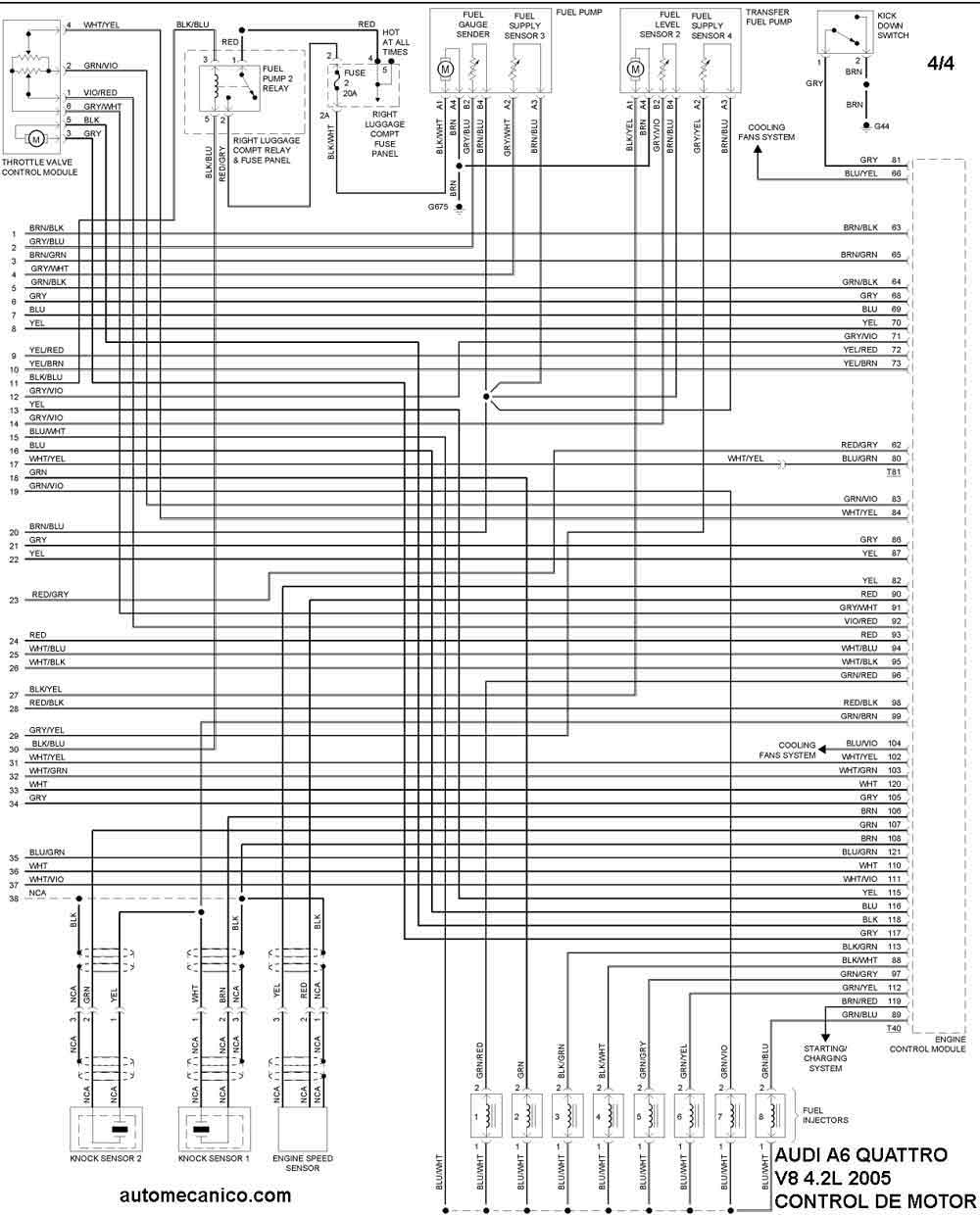

2005 A6 QUATTRO 4.2L V8 CONTROL DEL MOTOR 4/4
Año AUDI A8 A8 QUATTRO 6.0L W12 [12 cil]

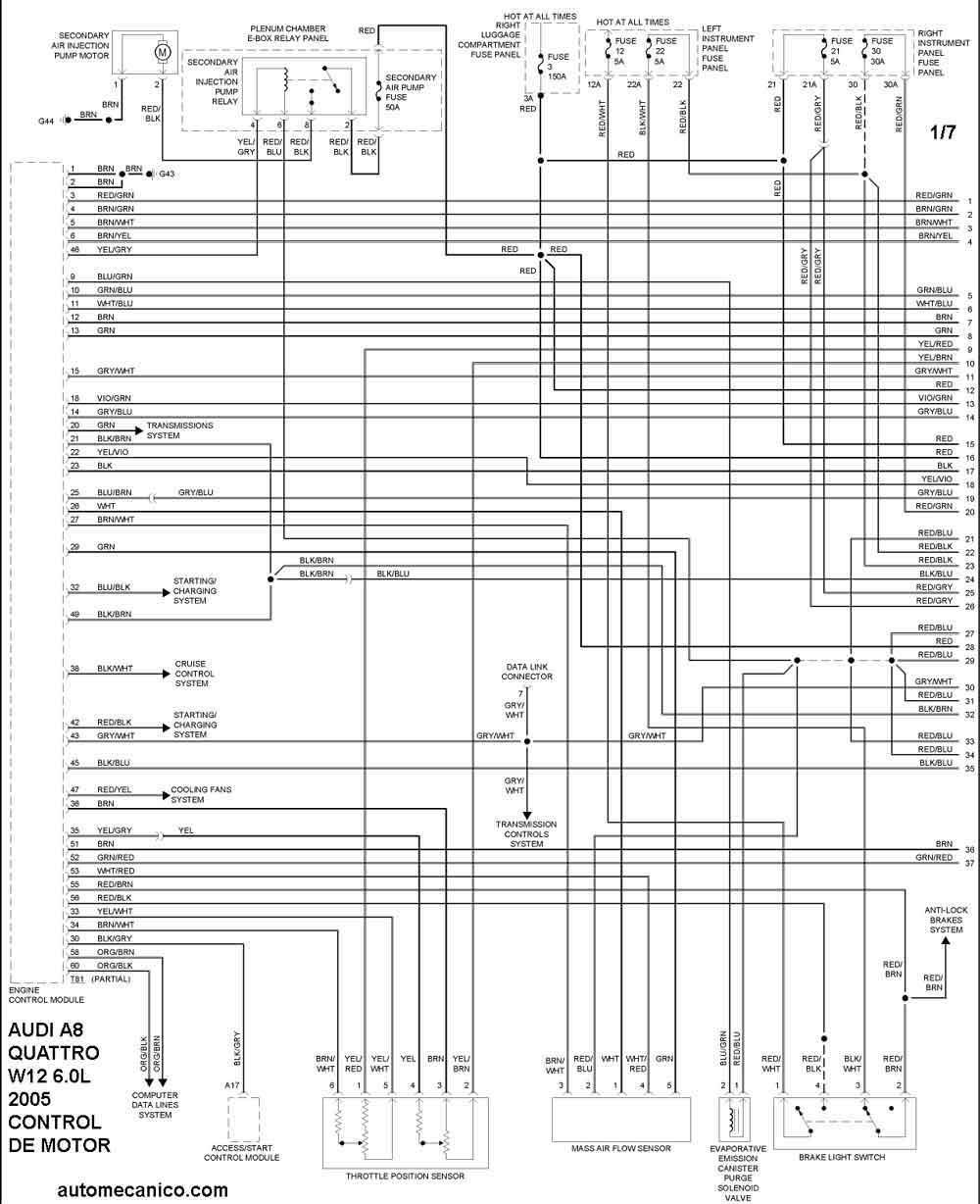

2005 A8 QUATTRO 6.0L W12 CONTROL DEL MOTOR 1/7

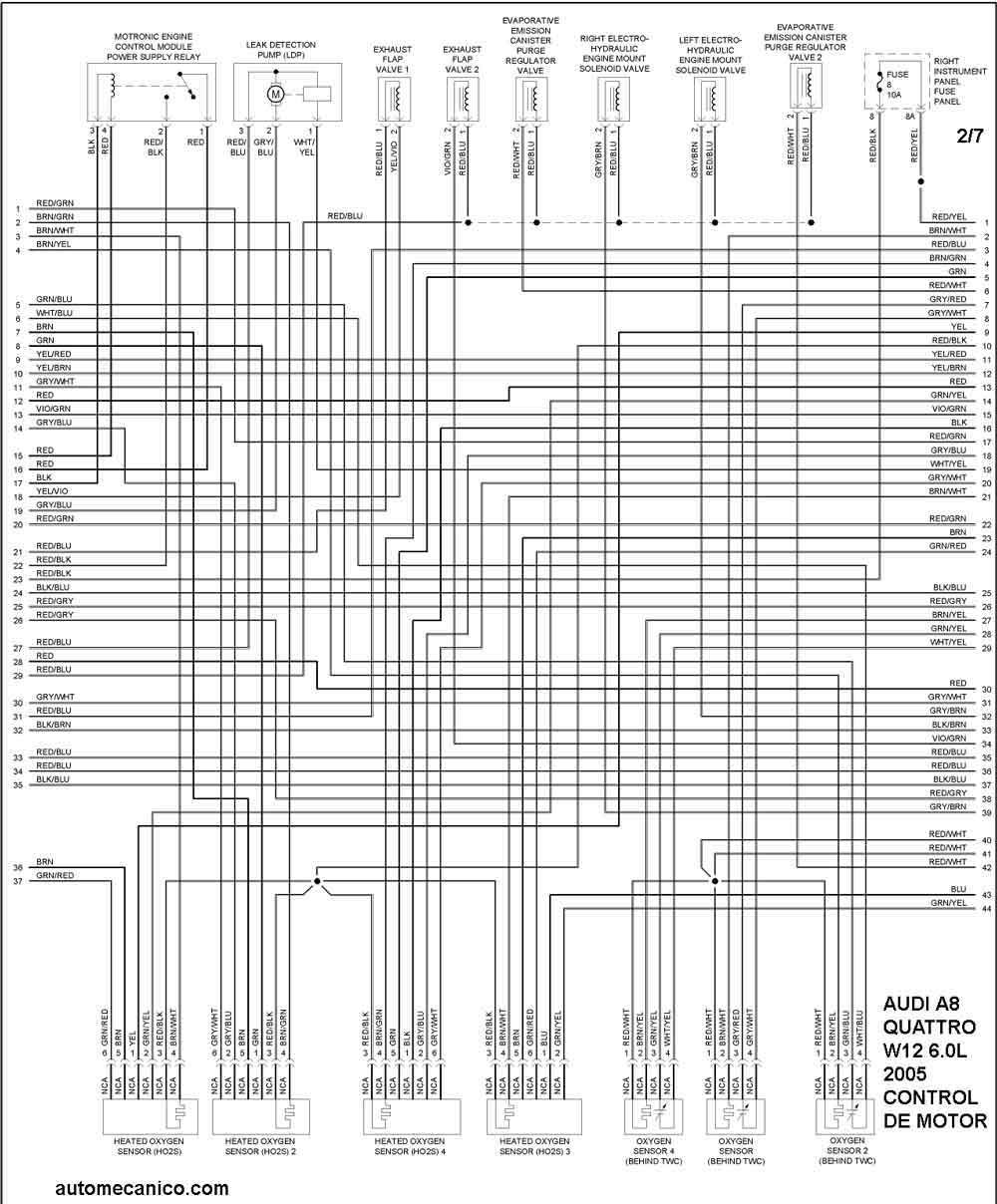

2005 A8 QUATTRO 6.0L W12 CONTROL DEL MOTOR 2/7

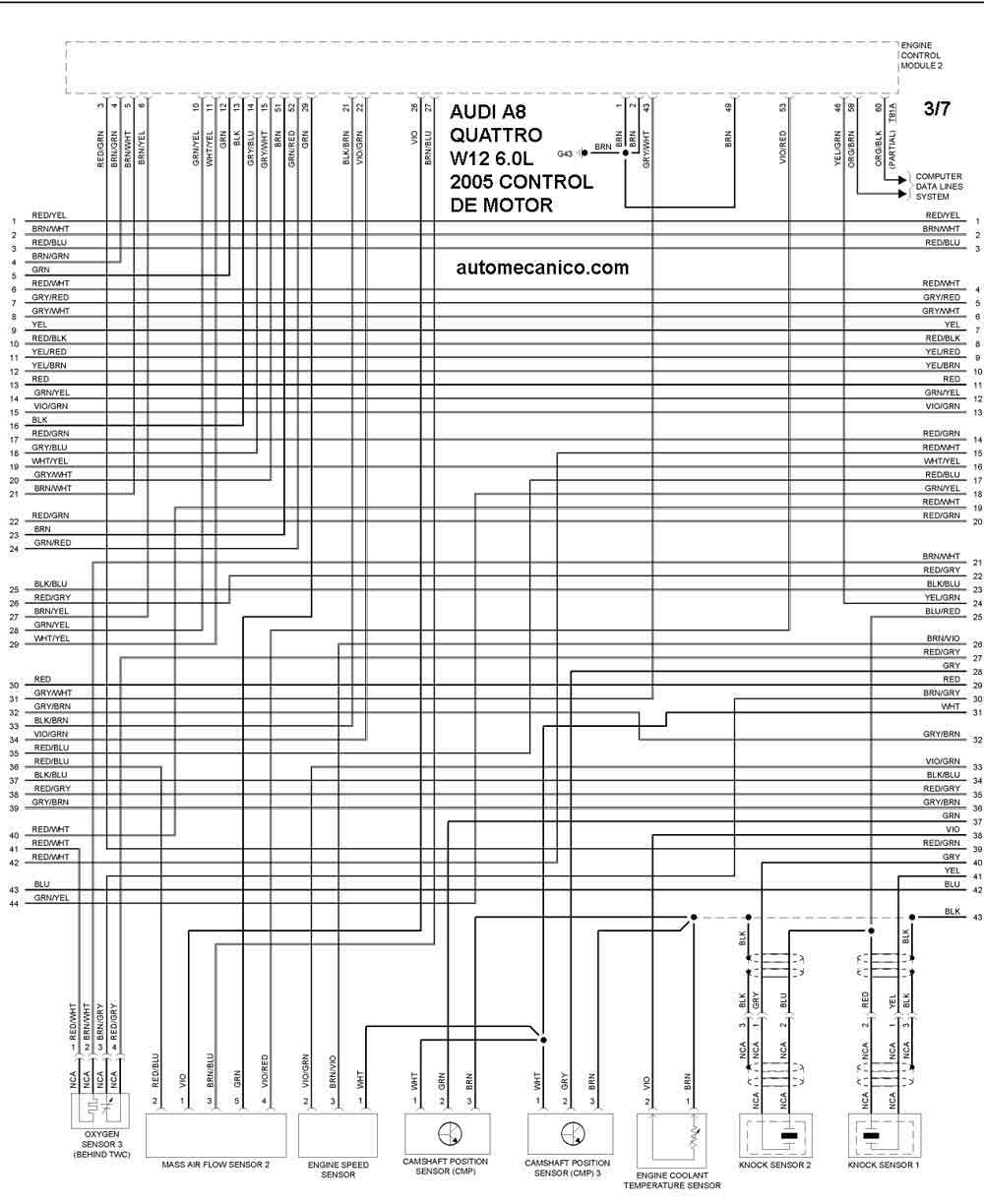

2005 A8 QUATTRO 6.0L W12 CONTROL DEL MOTOR 3/7

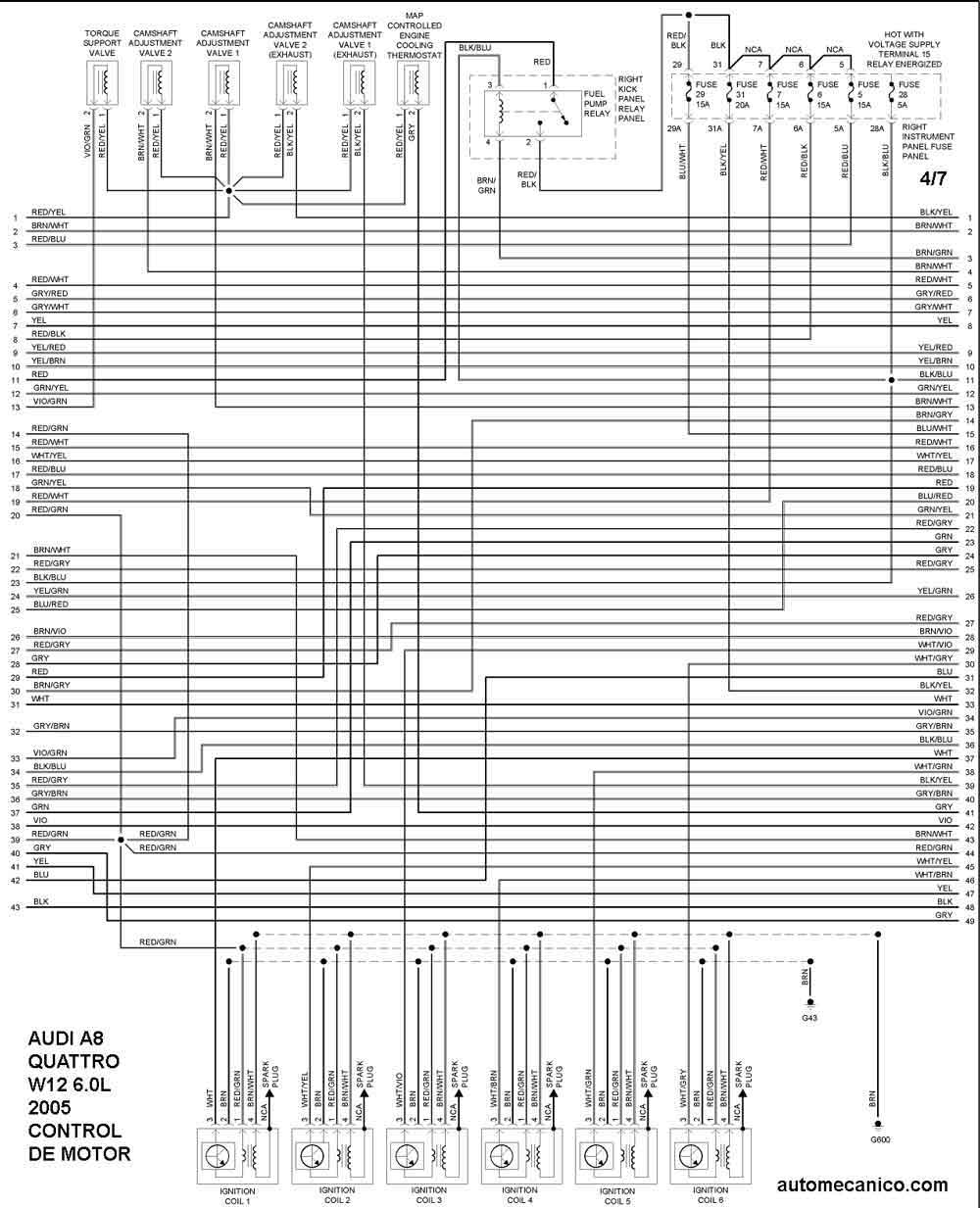

2005 A8 QUATTRO 6.0L W12 CONTROL DEL MOTOR 4/7

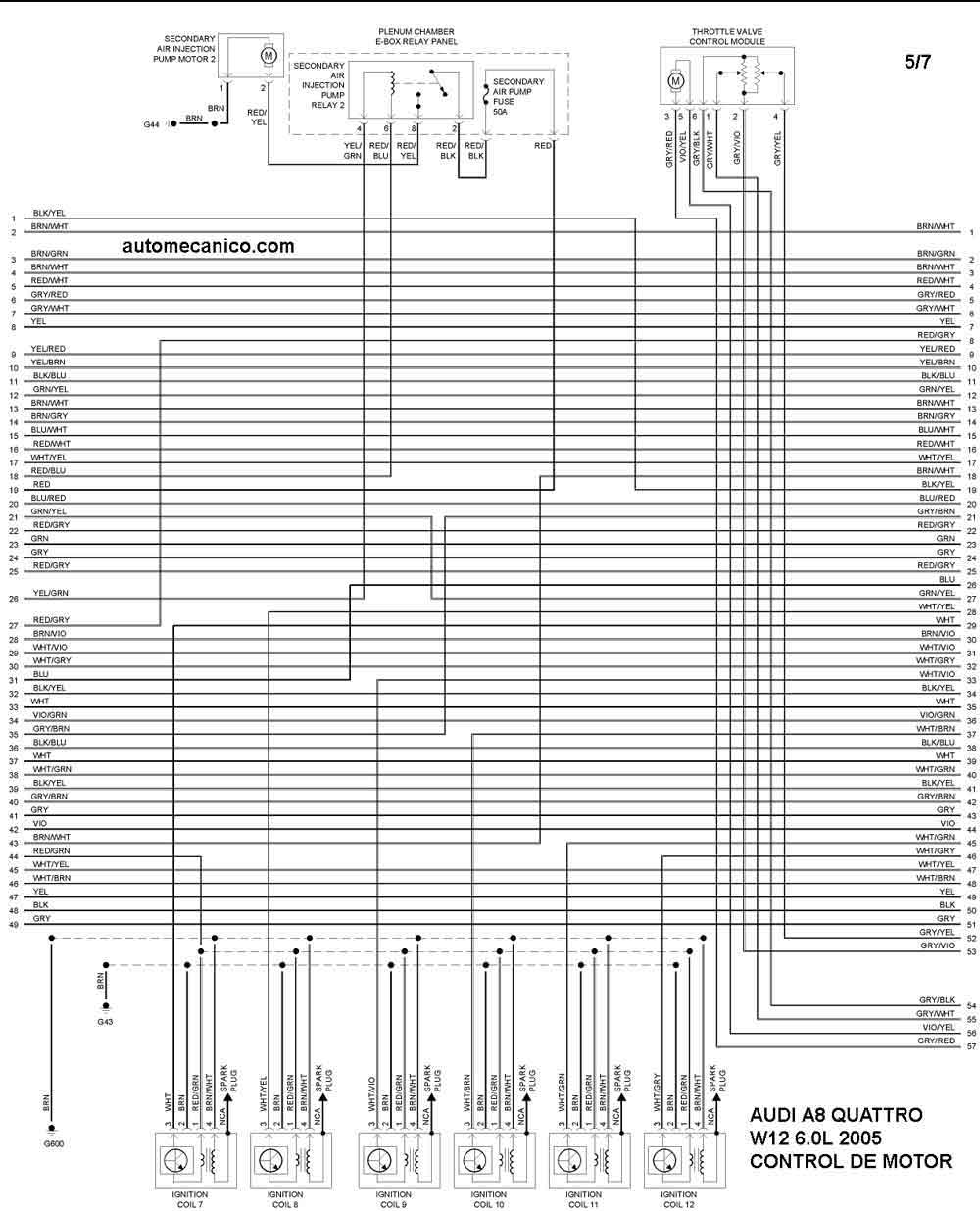

2005 A8 QUATTRO 6.0L W12 CONTROL DEL MOTOR 5/7

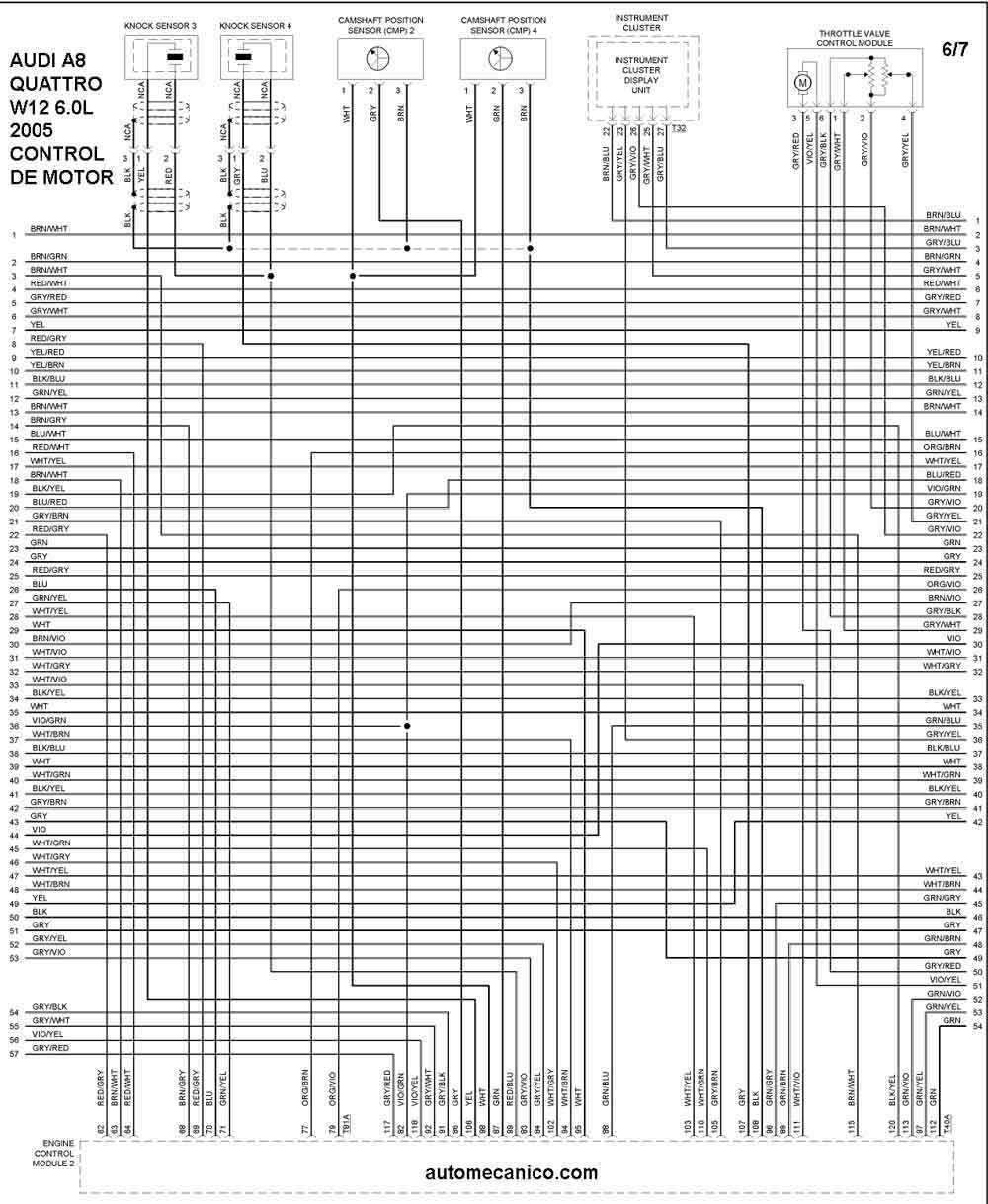

2005 A8 QUATTRO 6.0L W12 CONTROL DEL MOTOR 6/7

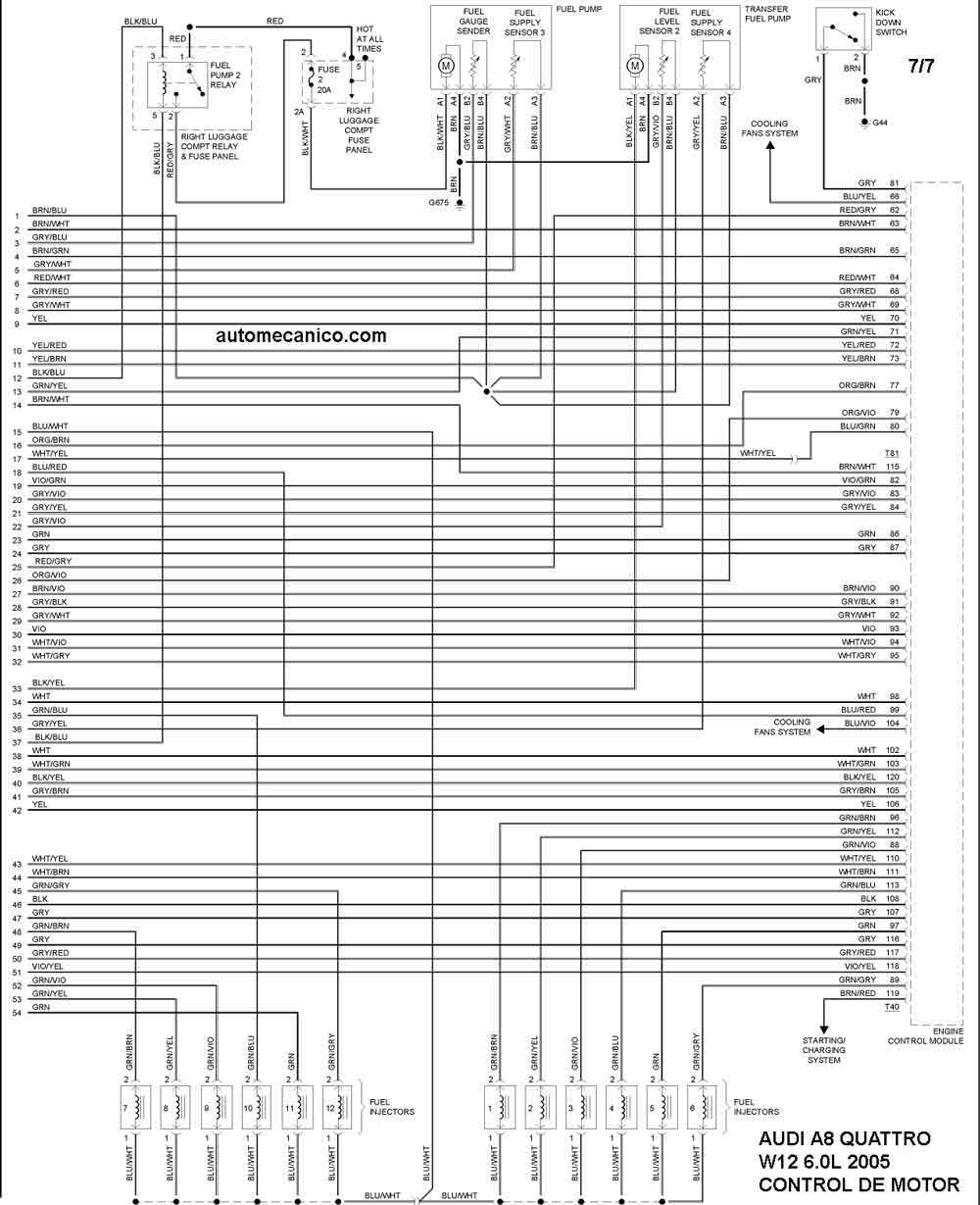

005 A8 QUATTRO 6.0L W12 CONTROL DEL MOTOR 7/7
