CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - PONTIAC 2005

DIAGRAMAS - PONTIAC: Montana, Sunfire, Vibe - 2005 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / PONTIAC: Montana, Sunfire, Vibe - 2005 -
Año PONTIAC MONTANA 3.4L V6
2005 MONTANA 3.4L V6 CONTROL DEL MOTOR 1/4

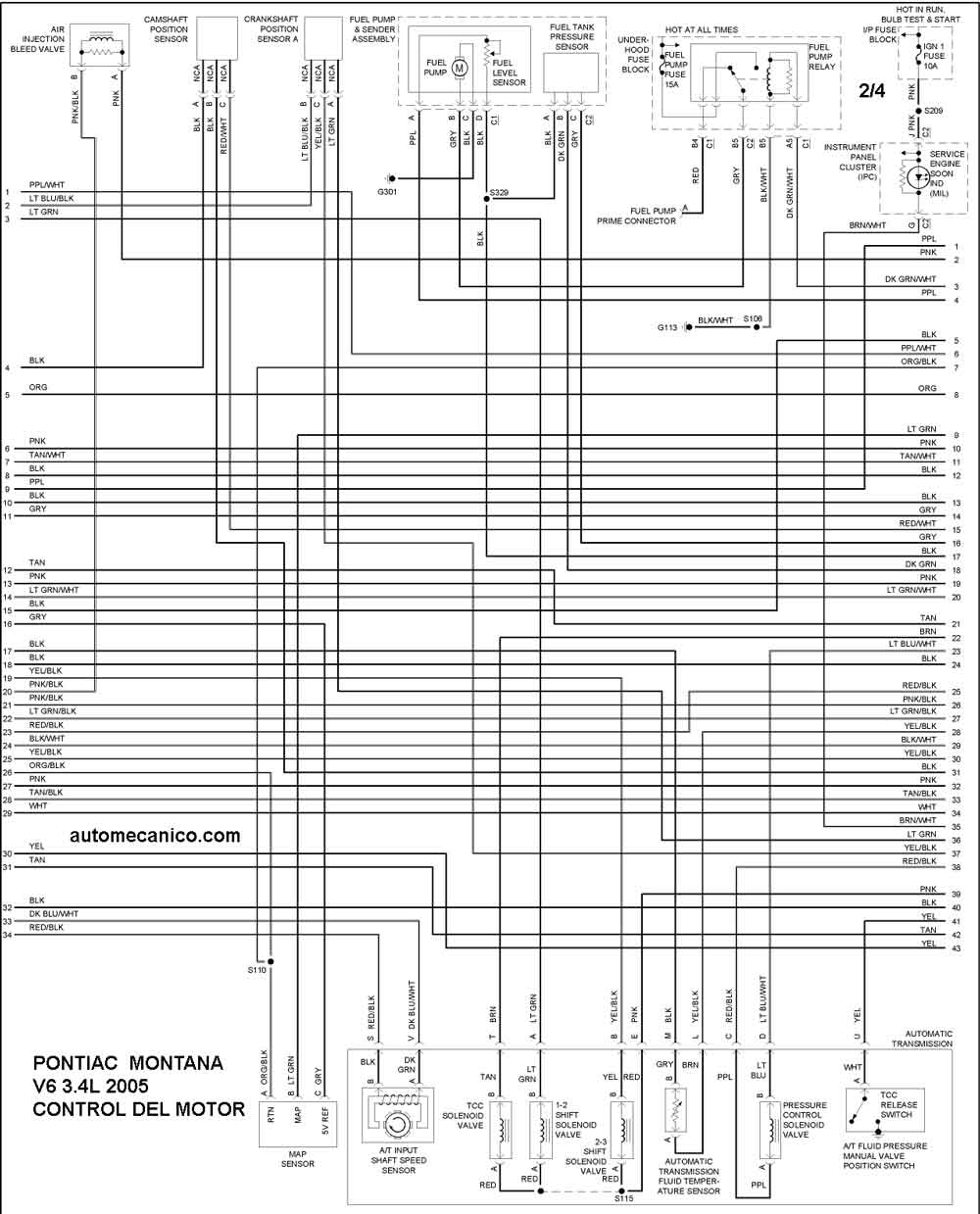

2005 MONTANA 3.4L V6 CONTROL DEL MOTOR 2/4

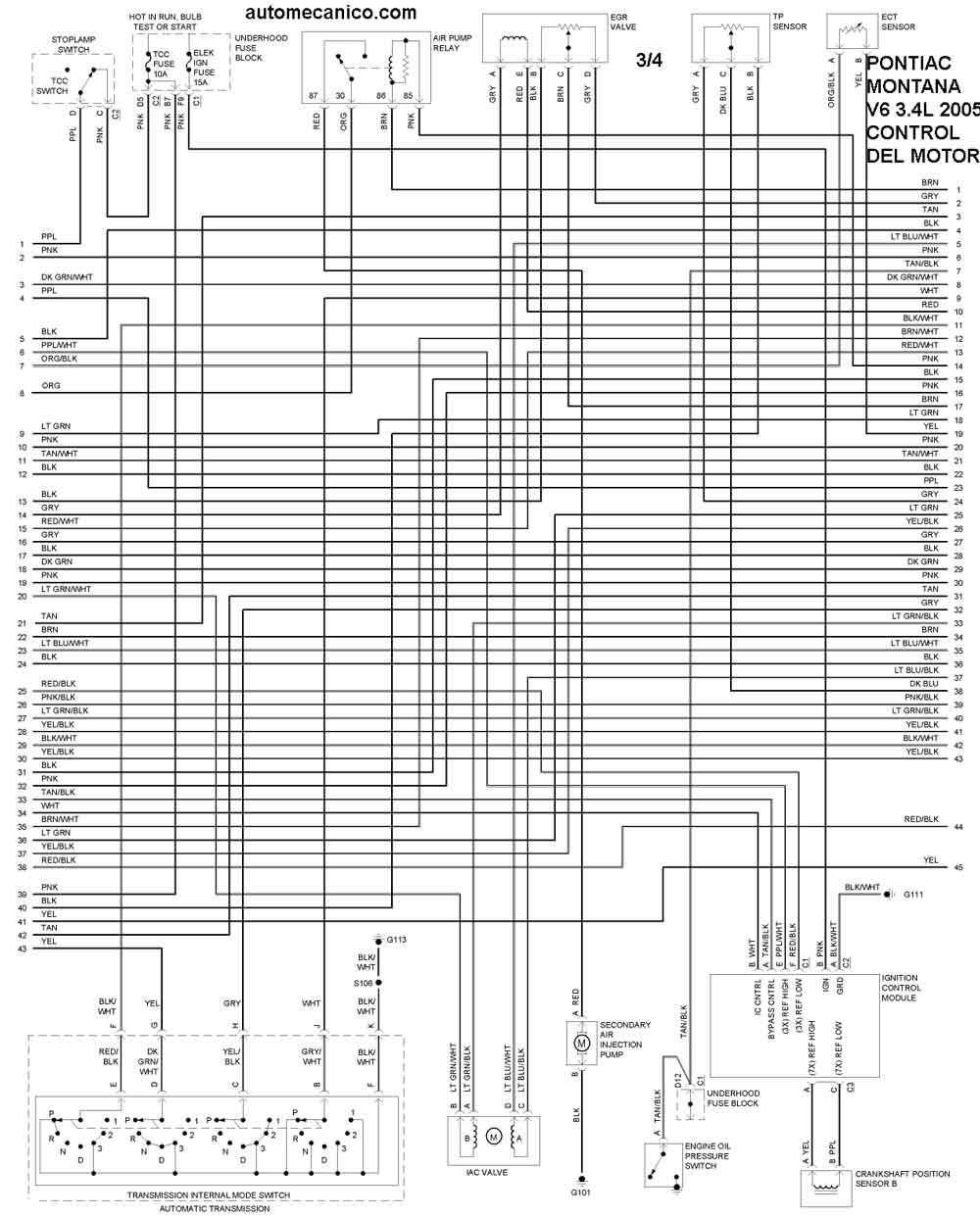

2005 MONTANA 3.4L V6 CONTROL DEL MOTOR 3/4

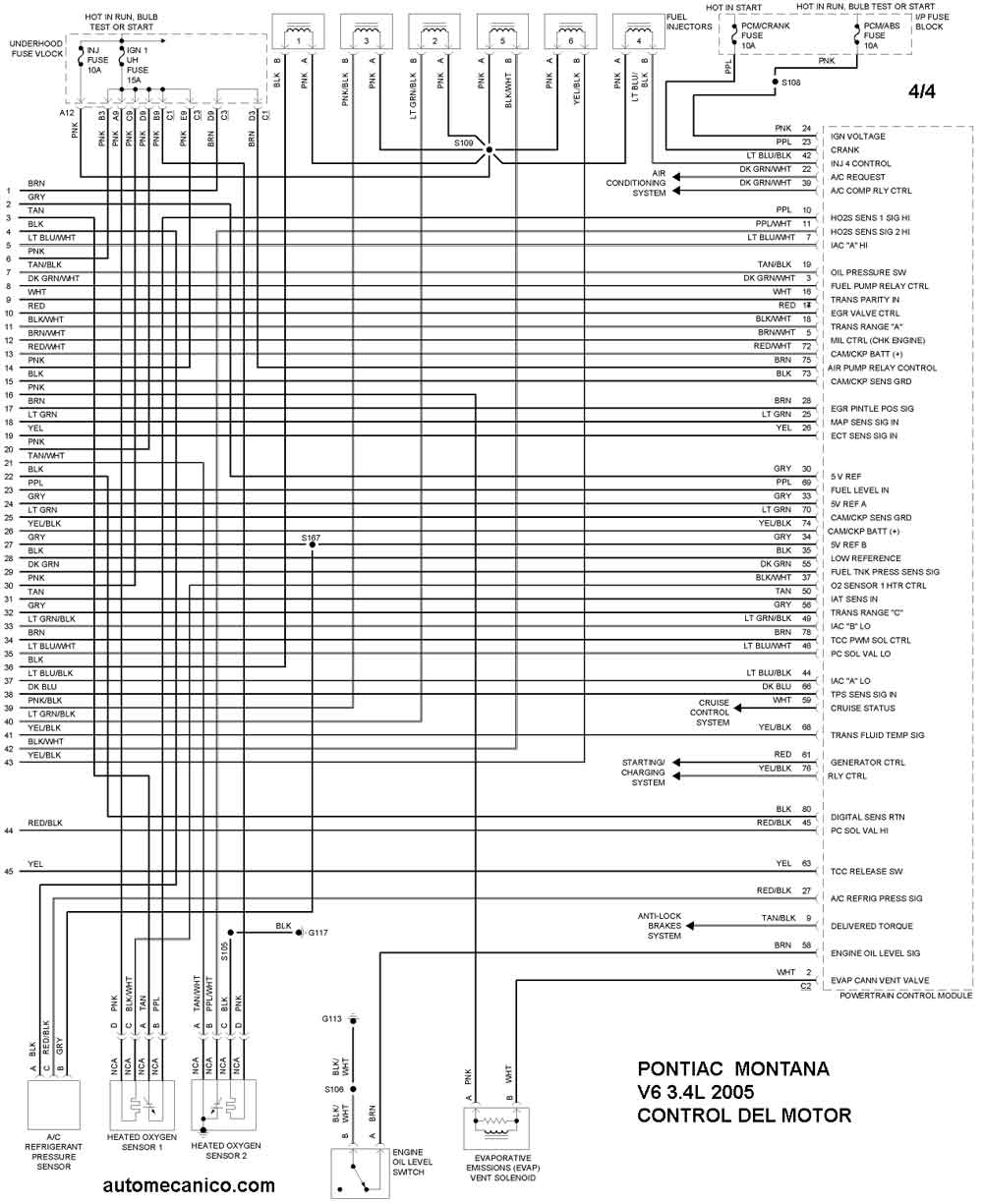

2005 MONTANA 3.4L V6 CONTROL DEL MOTOR 4/4
Año PONTIAC MONTANA 3.5L V6

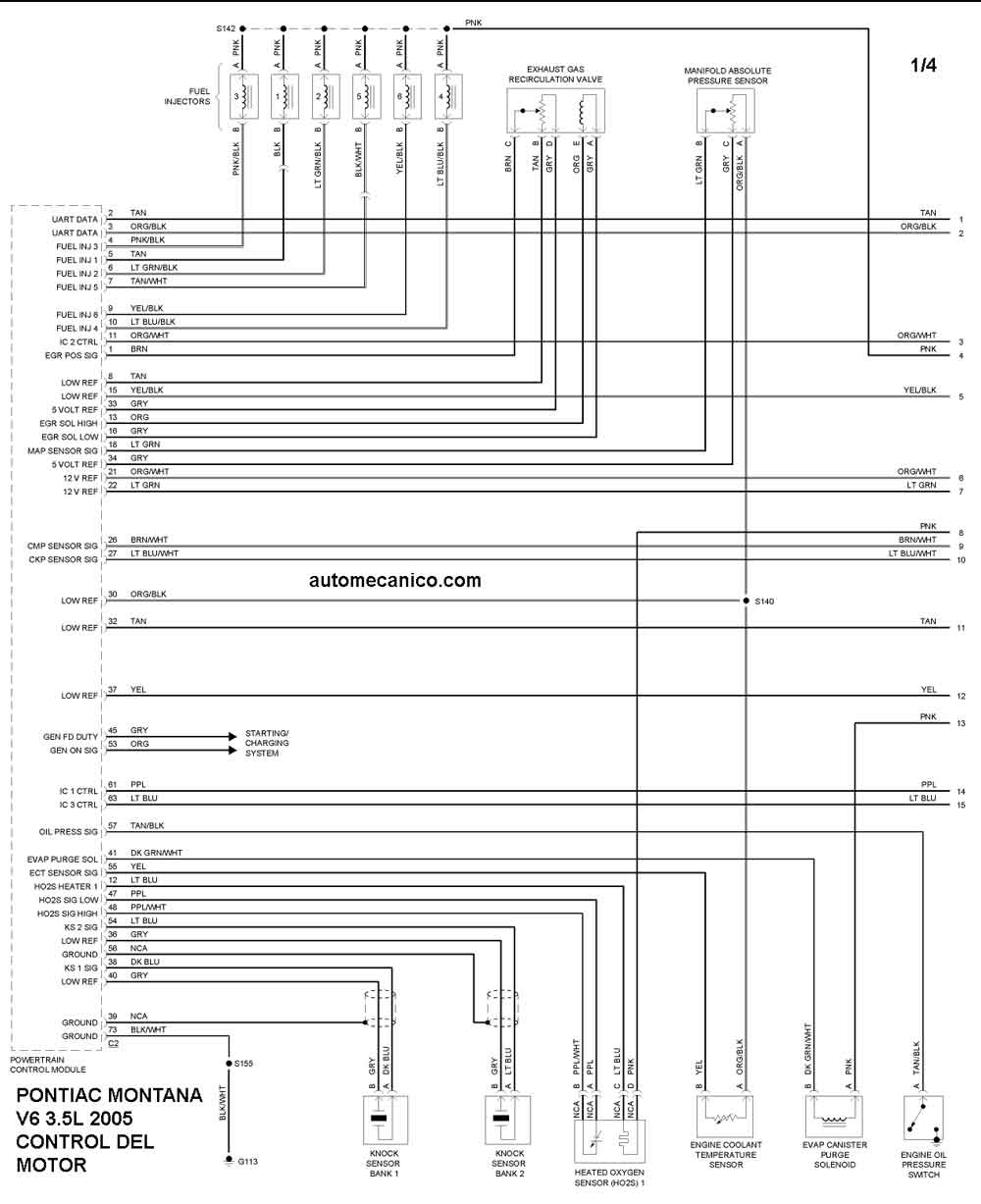

2005 MONTANA 3.5L V6 CONTROL DEL MOTOR 1/4

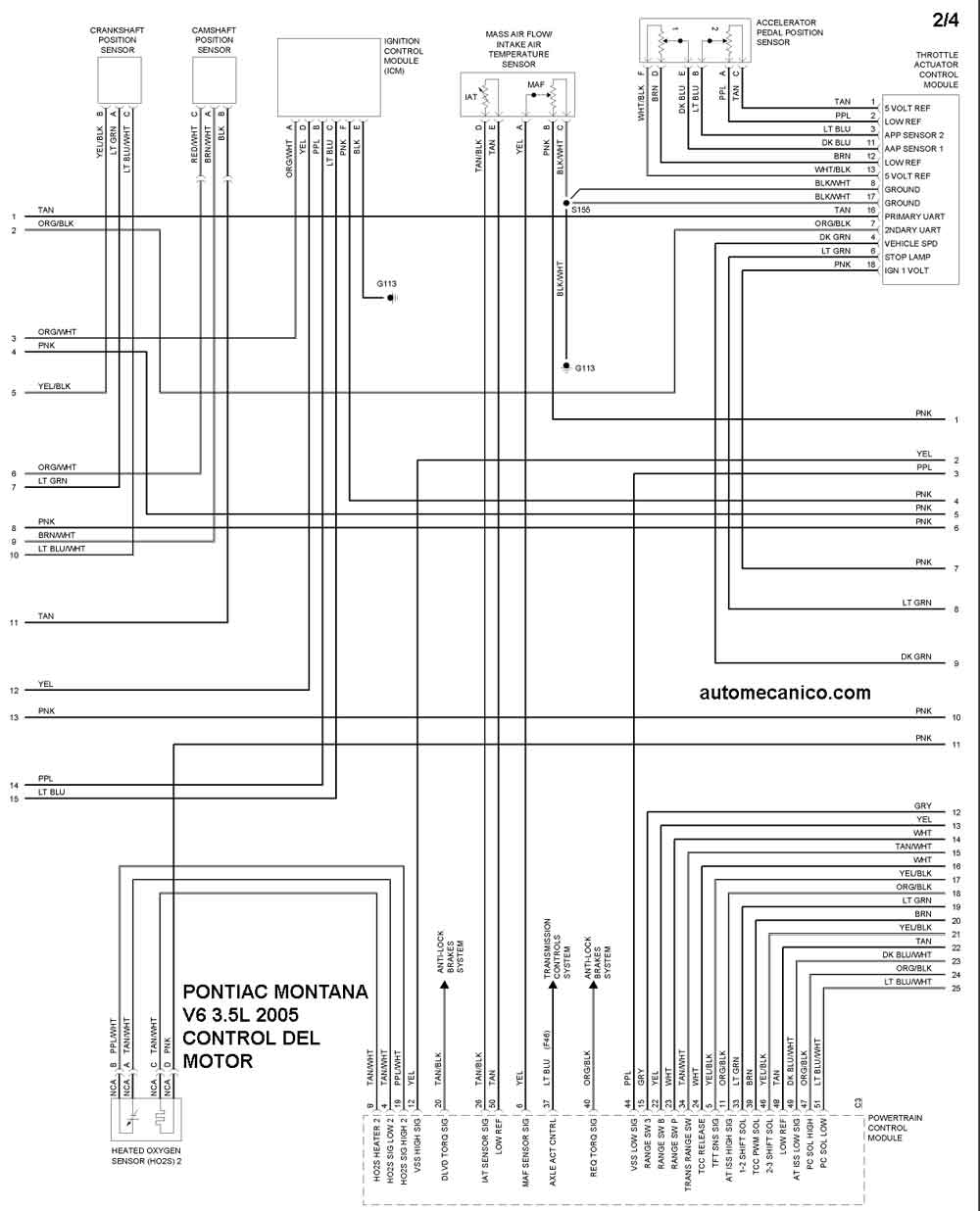

2005 MONTANA 3.5L V6 CONTROL DEL MOTOR 2/4

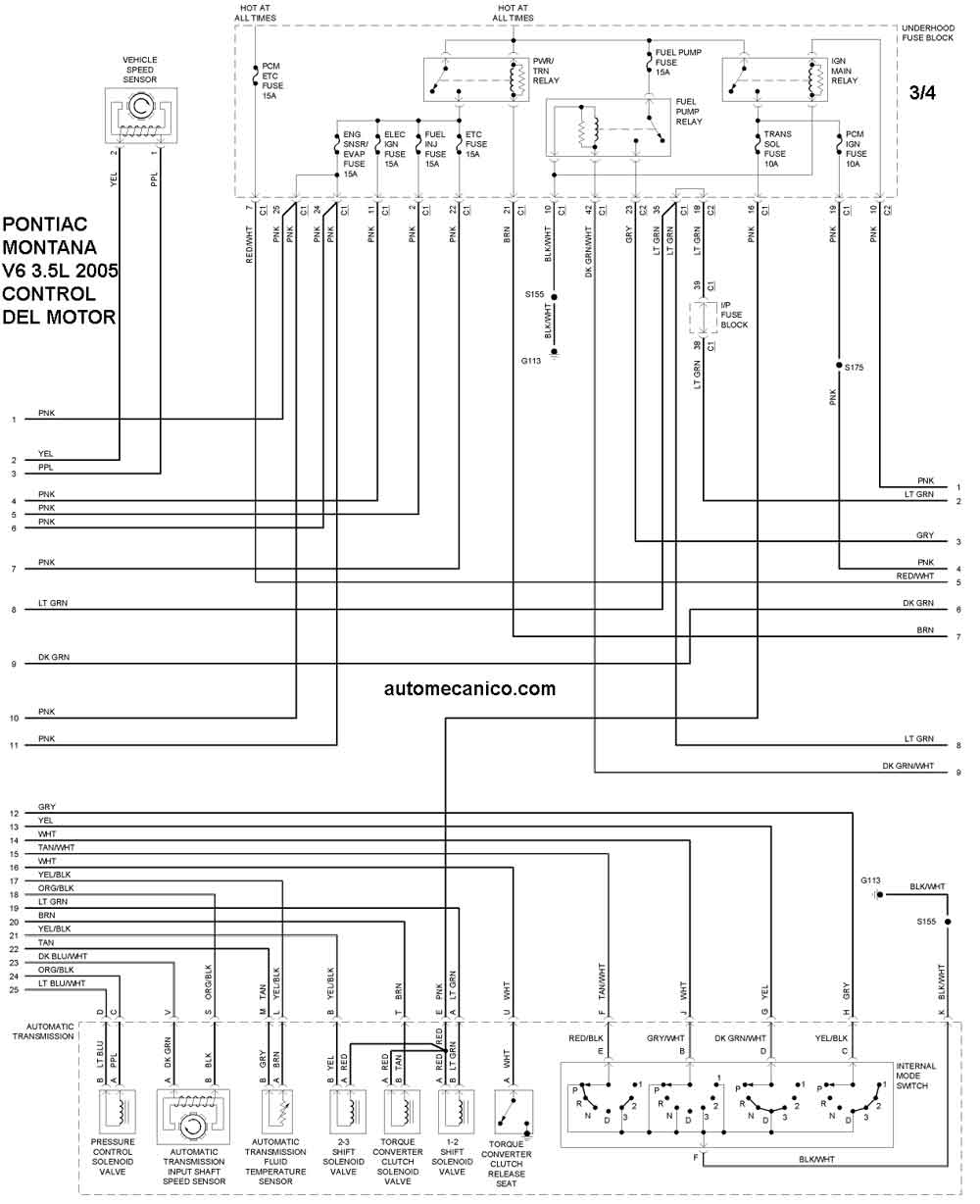

2005 MONTANA 3.5L V6 CONTROL DEL MOTOR 3/4

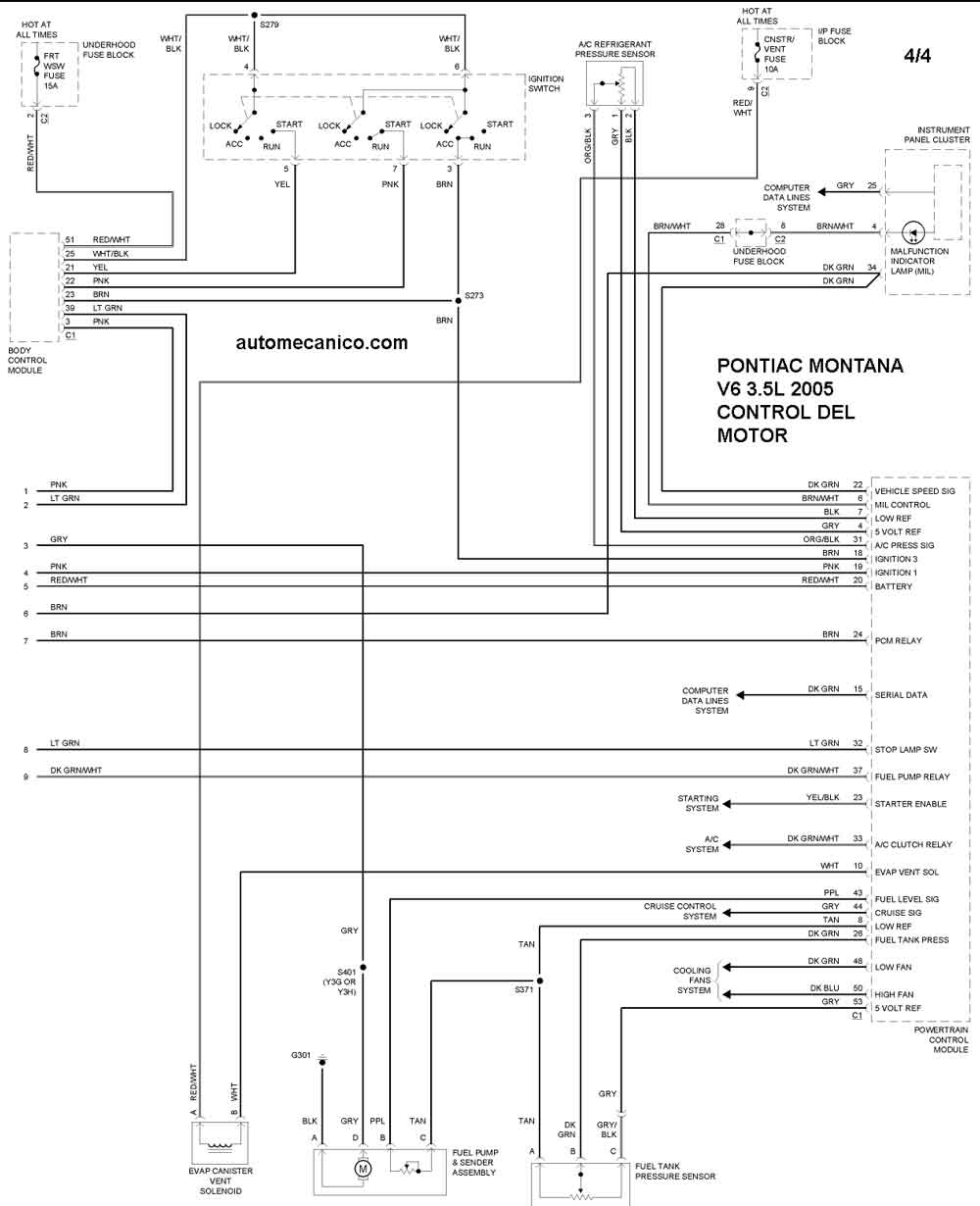

2005 MONTANA 3.5L V6 CONTROL DEL MOTOR 4/4
Año PONTIAC SUNFIRE 2.2L L4 4 Cil.

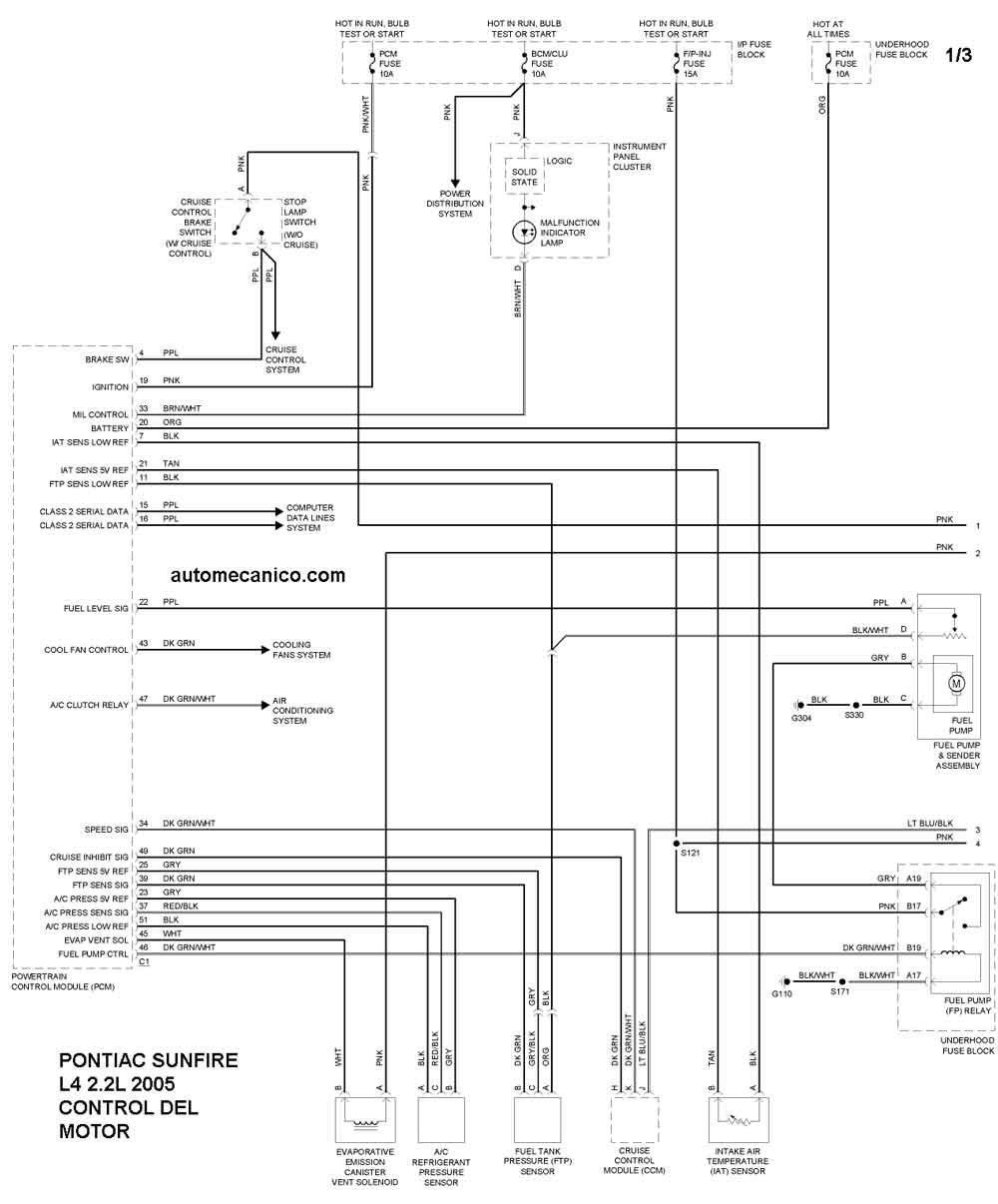

2005 SUNFIRE 2.2L 4 CIL CONTROL DEL MOTOR 1/3

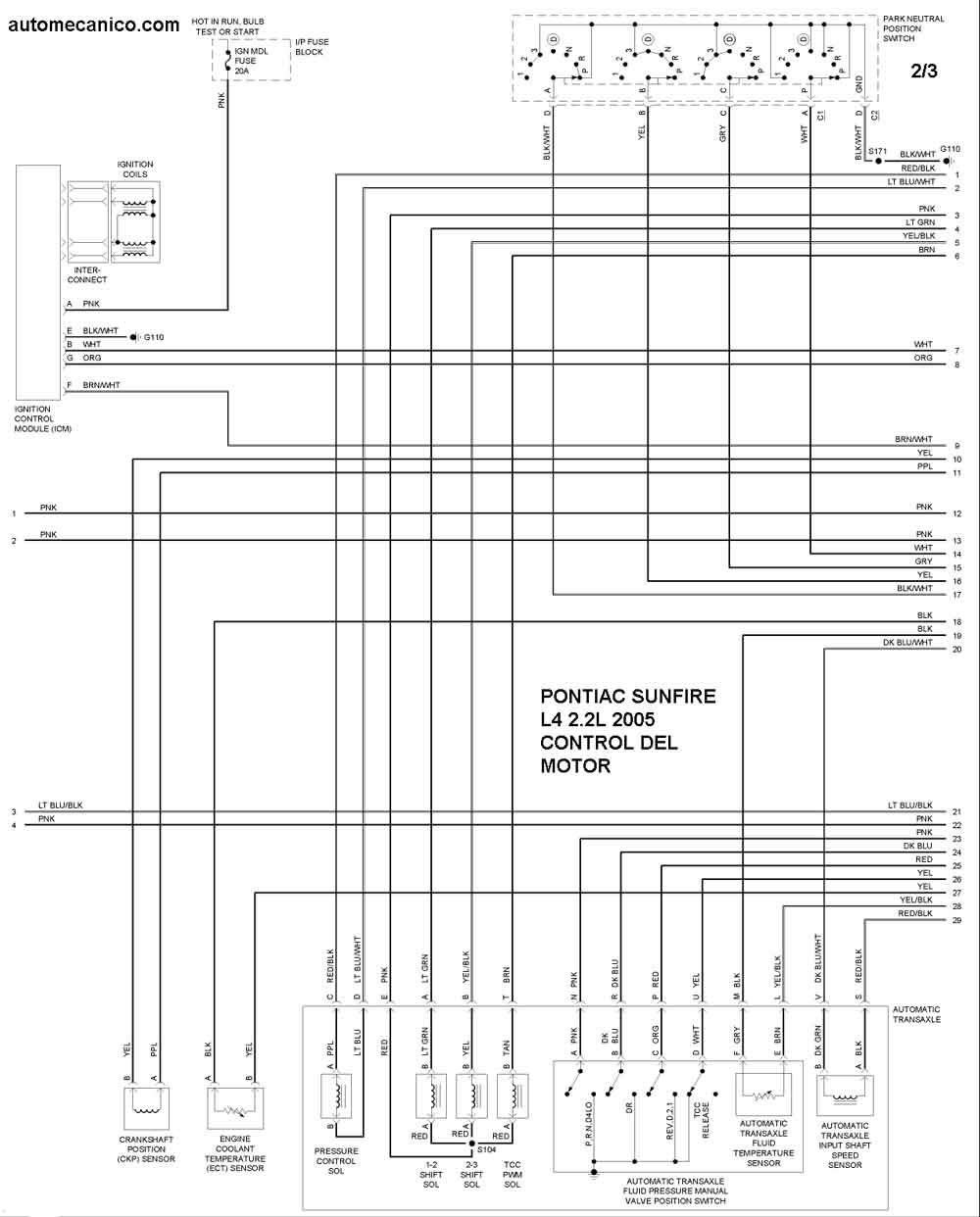

2005 SUNFIRE 2.2L 4 CIL CONTROL DEL MOTOR 2/3

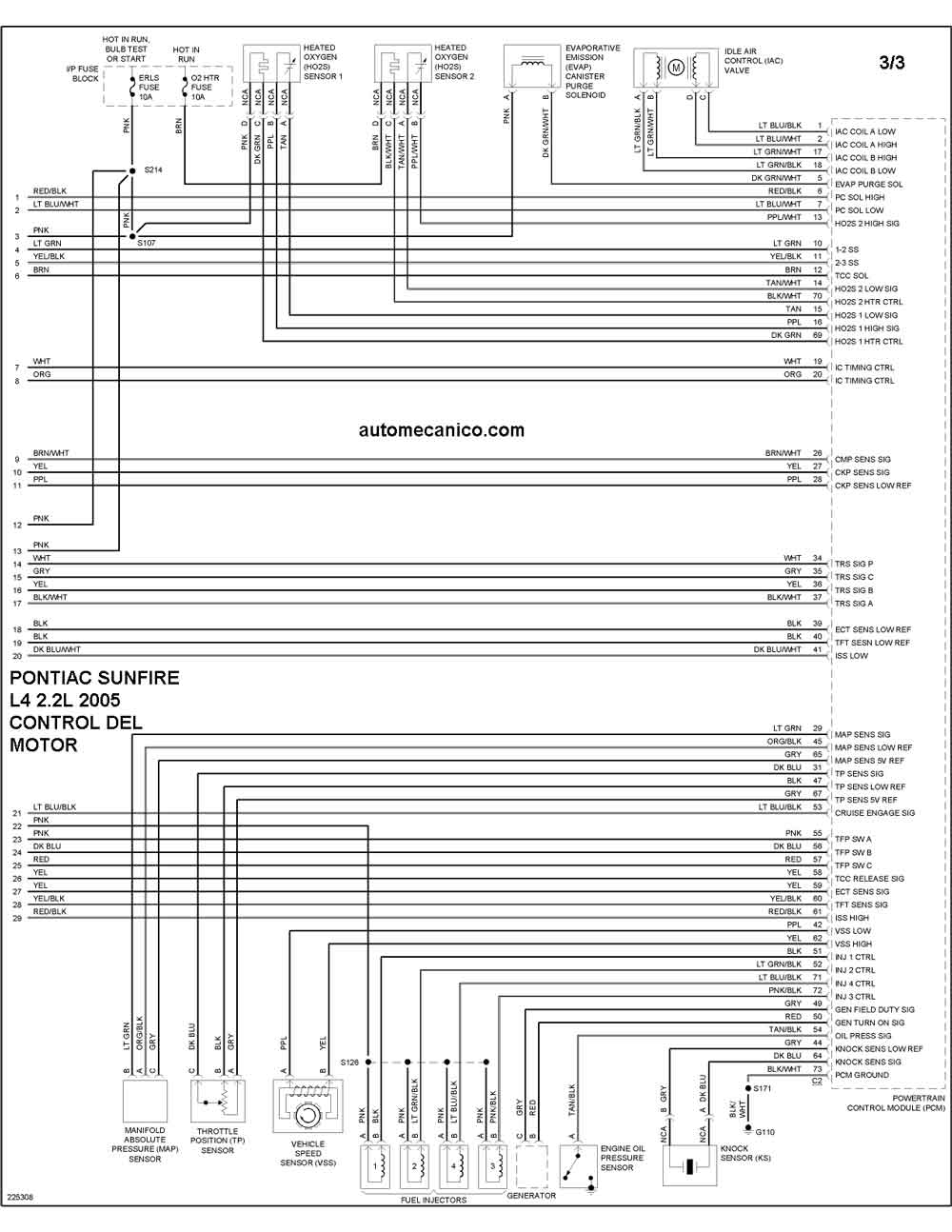

2005 SUNFIRE 2.2L 4 CIL CONTROL DEL MOTOR 3/3
Año PONTIAC VIBE 1.8L L4 4 Cil.

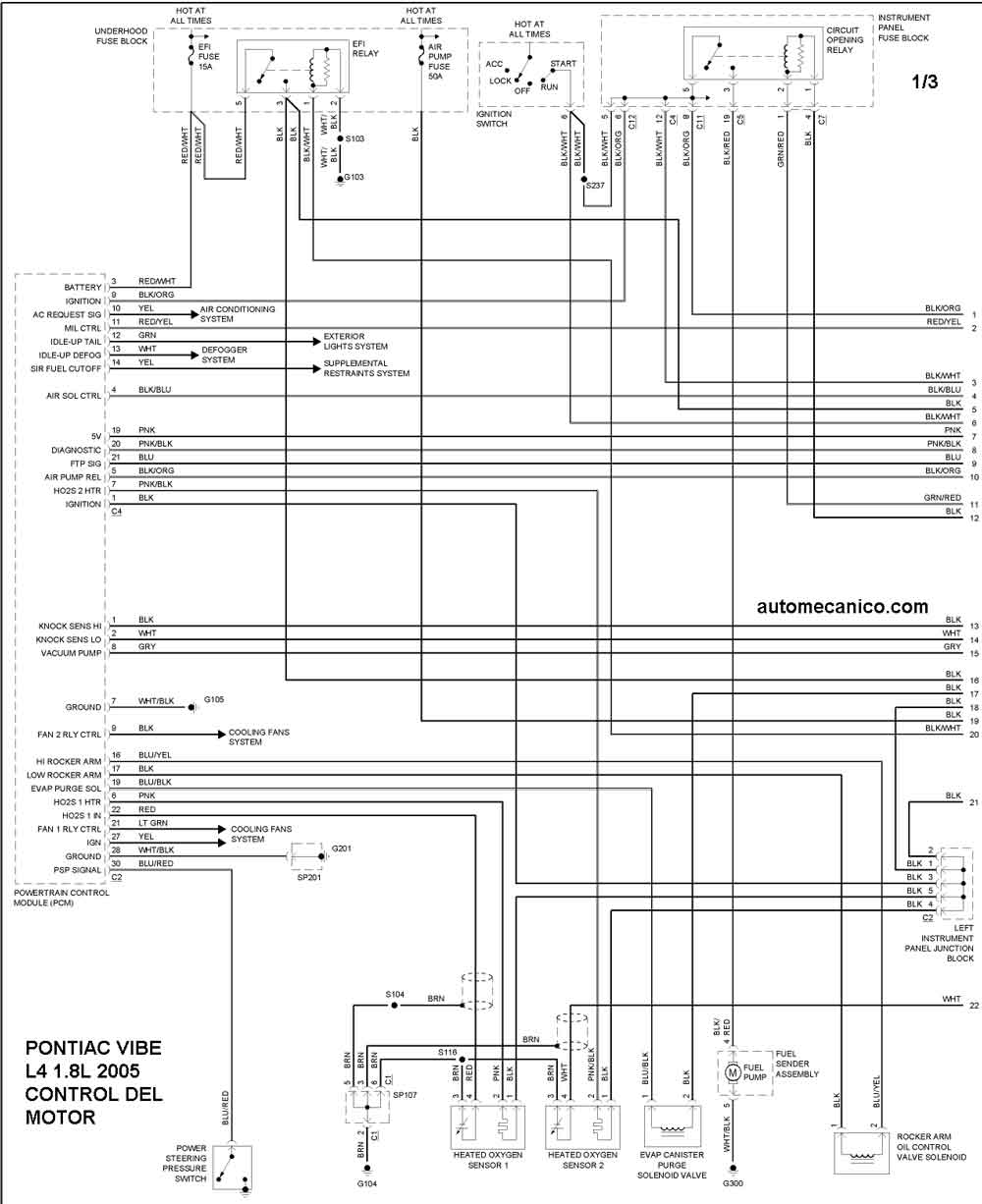

2005 VIBE 1.8L L4 4 CIL CONTROL DEL MOTOR 1/3

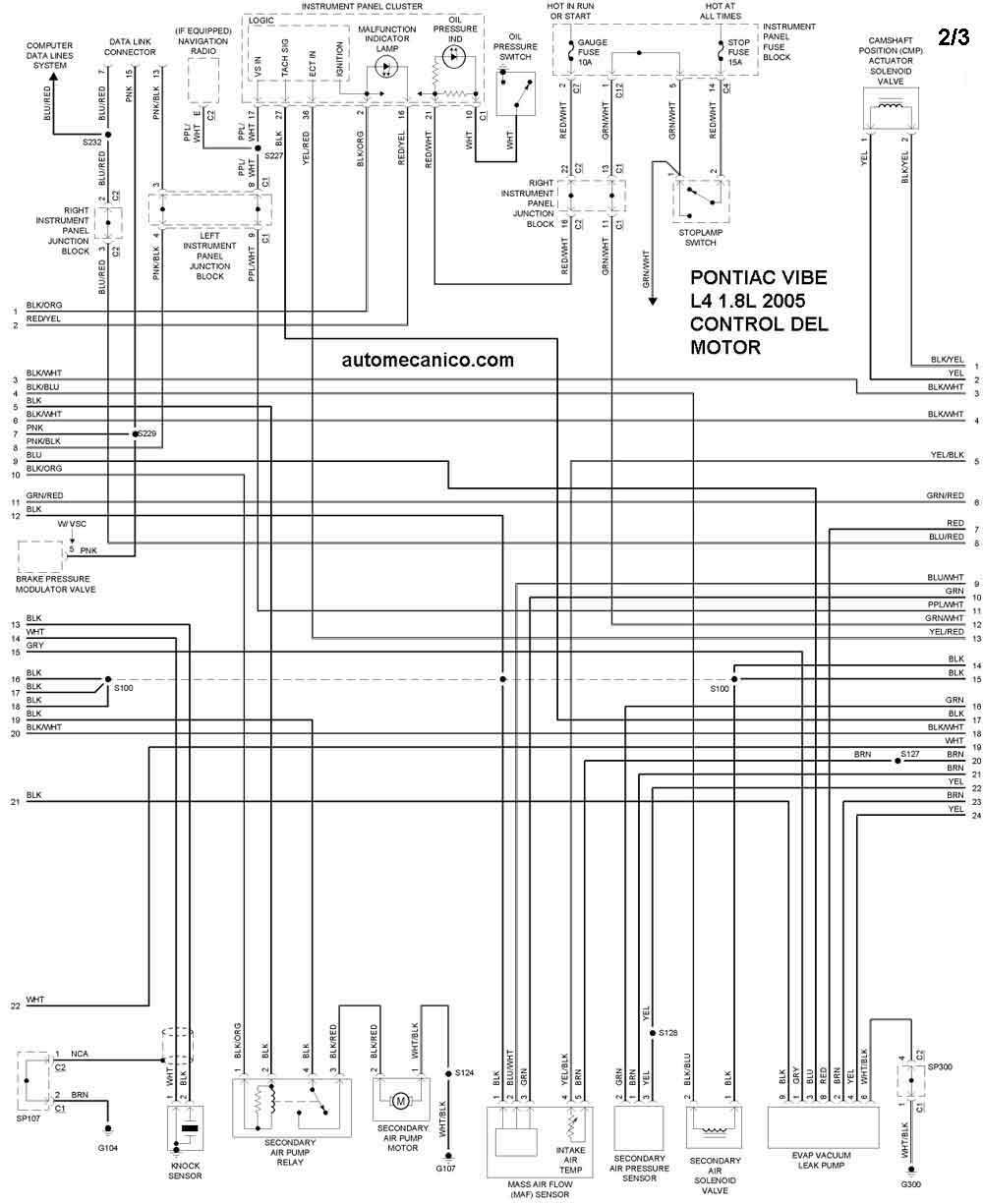

2005 VIBE 1.8L L4 4 CIL CONTROL DEL MOTOR 2/3

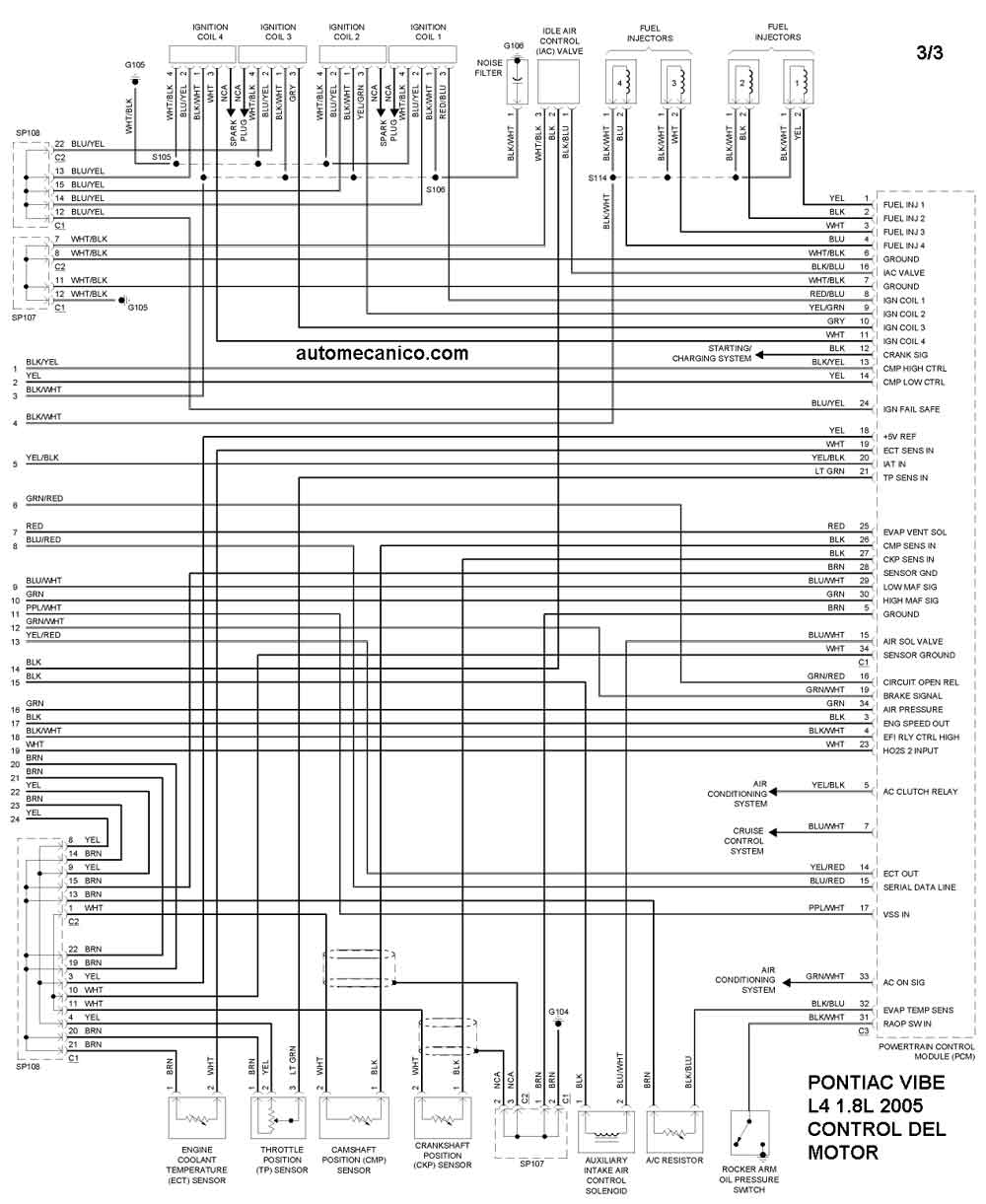

2005 VIBE 1.8L L4 4 CIL CONTROL DEL MOTOR 3/3
Año PONTIAC VIBE AWD 1.8L L4 4 Cil.

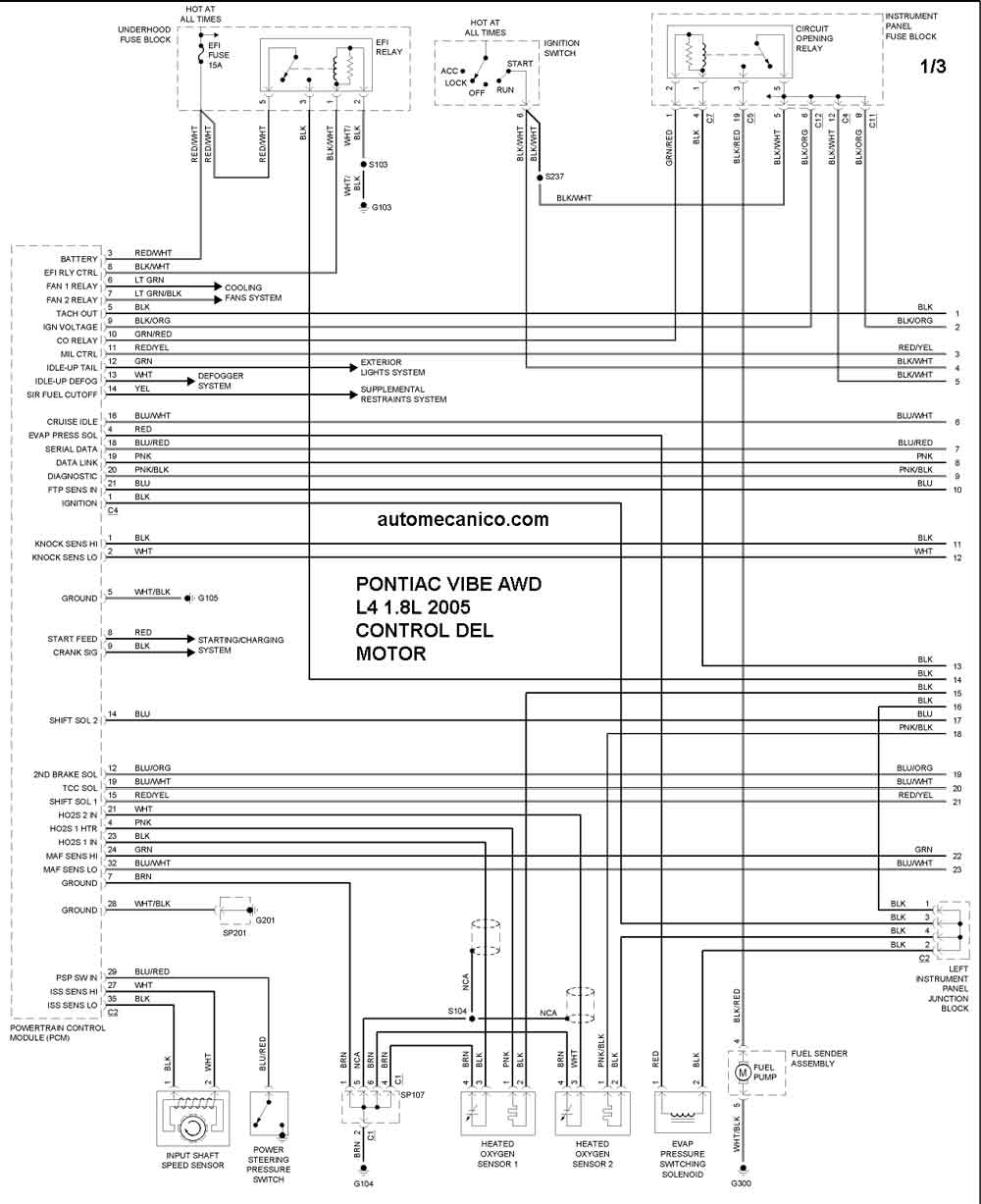

2005 VIBE - AWD 1.8L L4 CONTROL DEL MOTOR 1/3

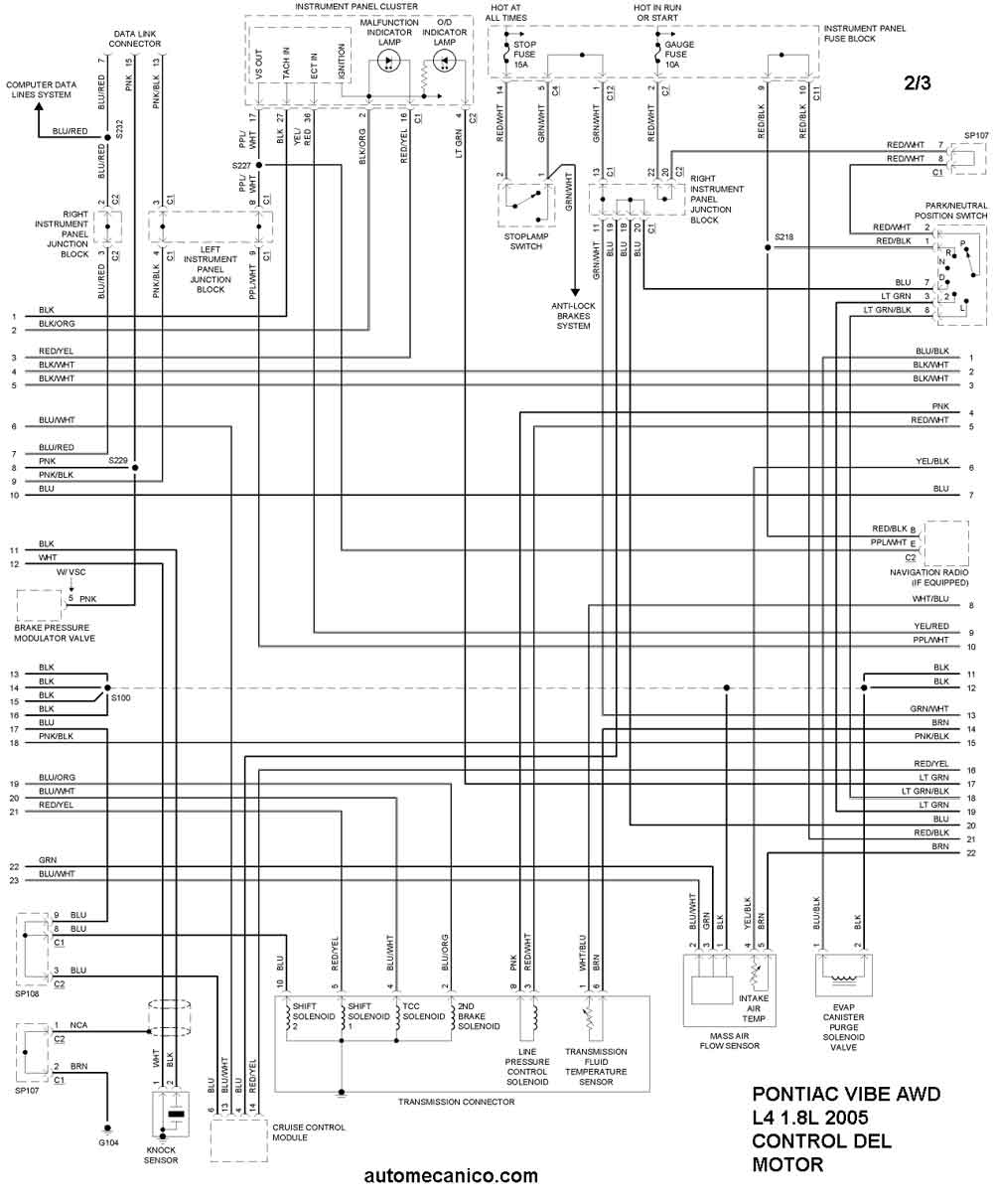

2005 VIBE - AWD 1.8L L4 CONTROL DEL MOTOR 2/3

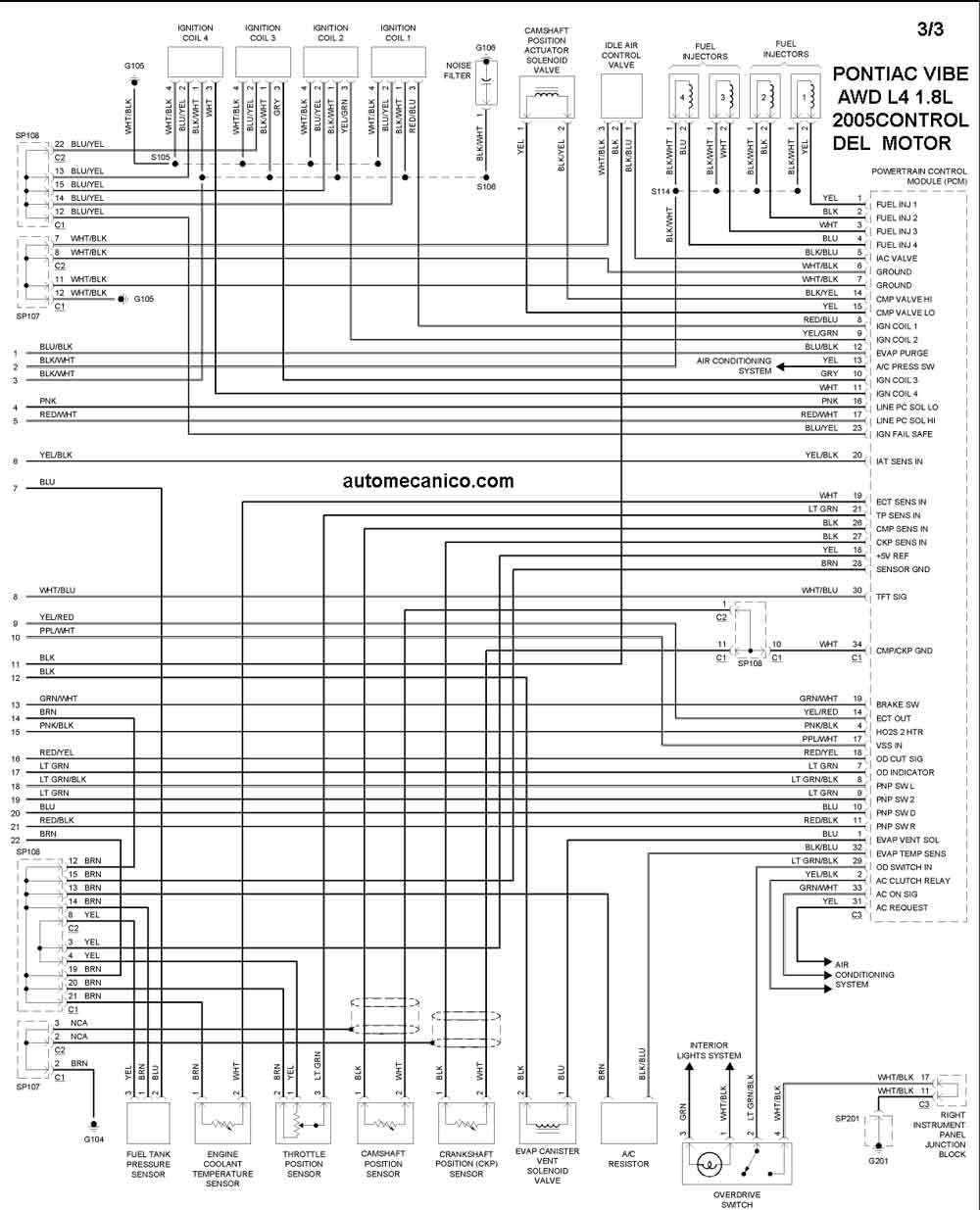

2005 VIBE - AWD 1.8L L4 CONTROL DEL MOTOR 3/3
Año PONTIAC VIBE FWD 1.8L L4 4 Cil.

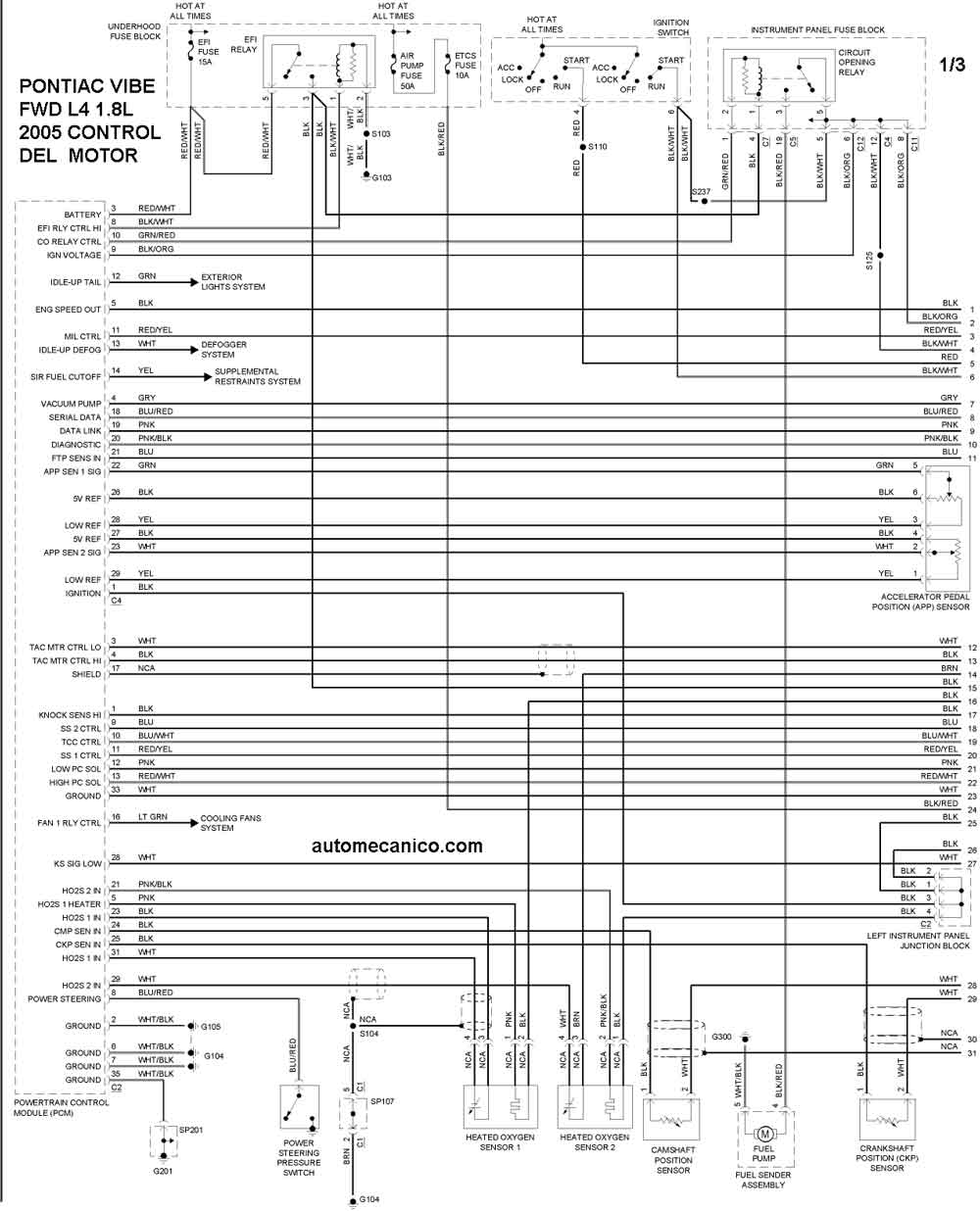

2005 VIBE - FWD 1.8L L4 CONTROL DEL MOTOR 1/3

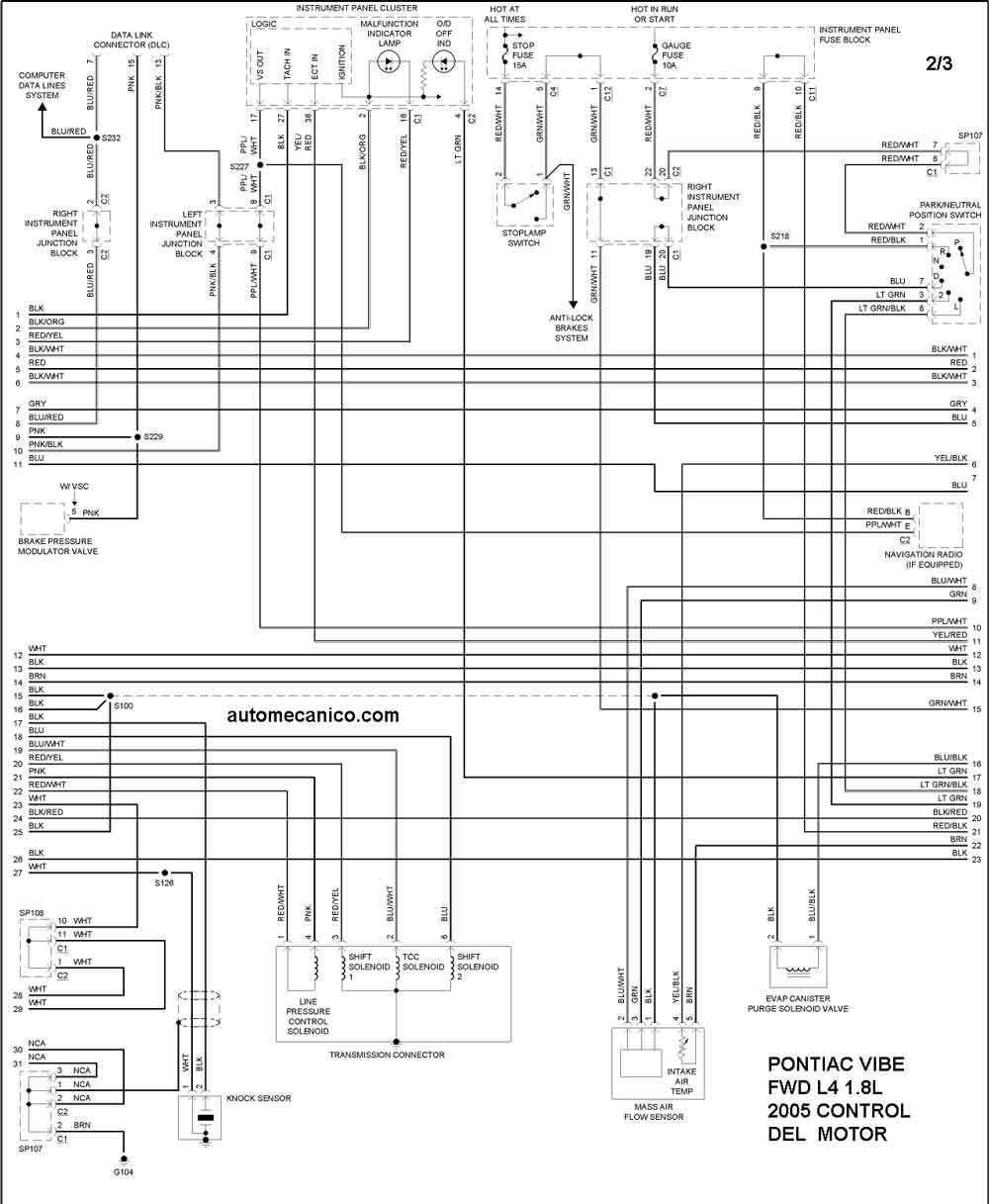

2005 VIBE - FWD 1.8L L4 CONTROL DEL MOTOR 2/3

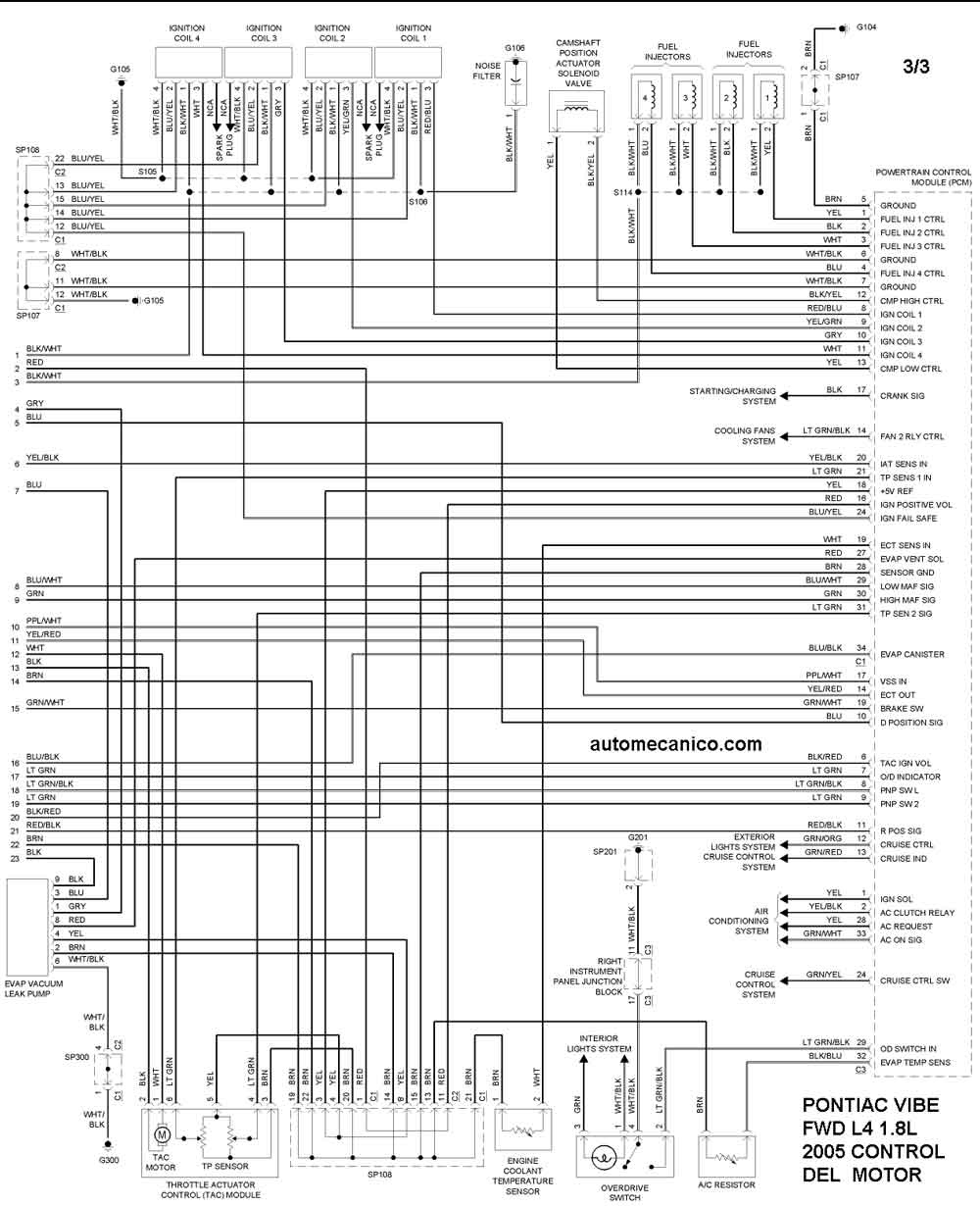

2005 VIBE - FWD 1.8L L4 CONTROL DEL MOTOR 3/3
