| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - PONTIAC 2005 |
DIAGRAMAS - PONTIAC: Grand Am, Grand Prix, GTO - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / PONTIAC: Grand Am, Grand Prix, GTO - 2005 - |
| Año | PONTIAC | GRAND AM 2.2L L4 [ 4 Cil ] |

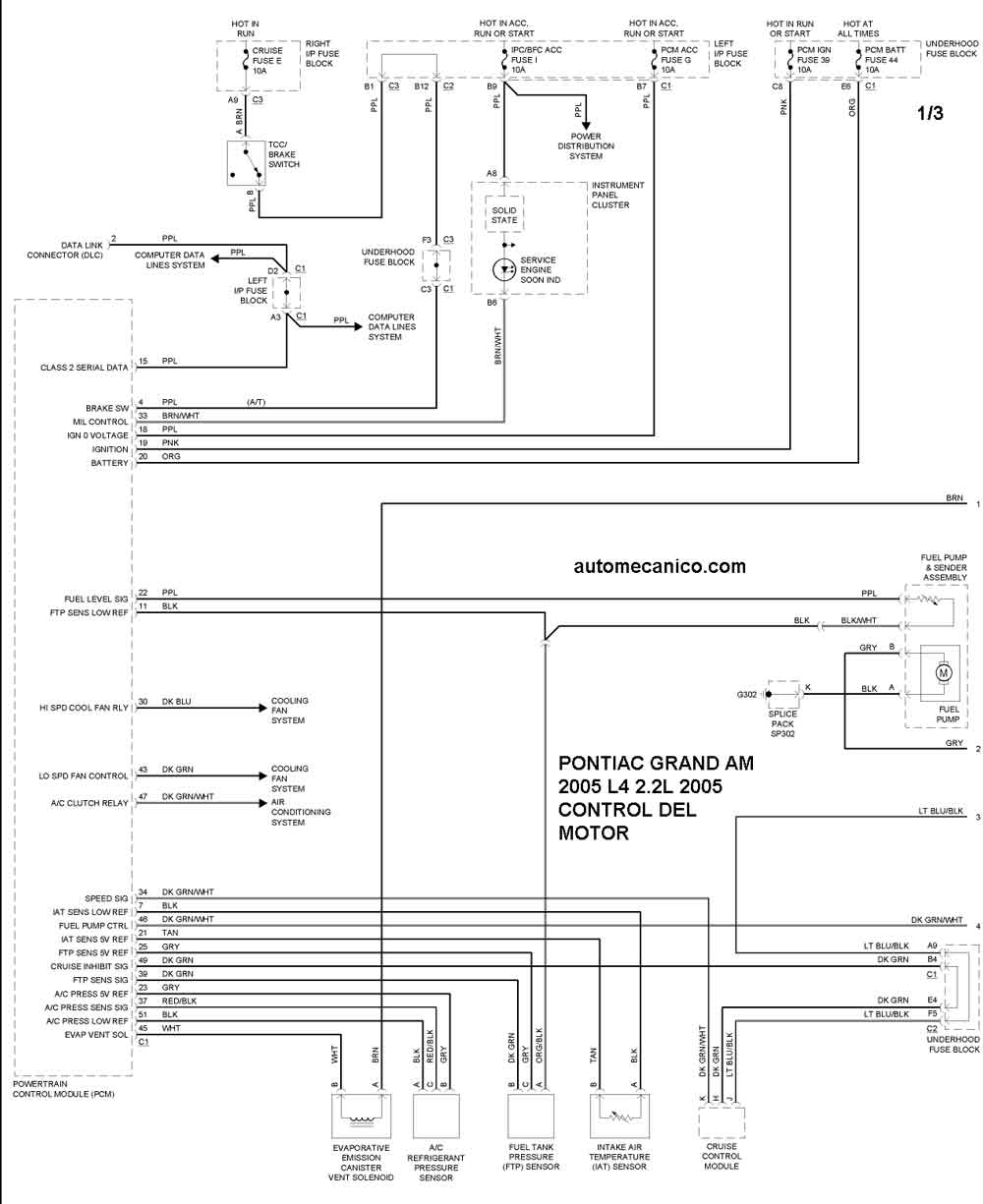

| 2005 | GRAND AM 2.2L 4 Cil | CONTROL DEL MOTOR 1/3 |

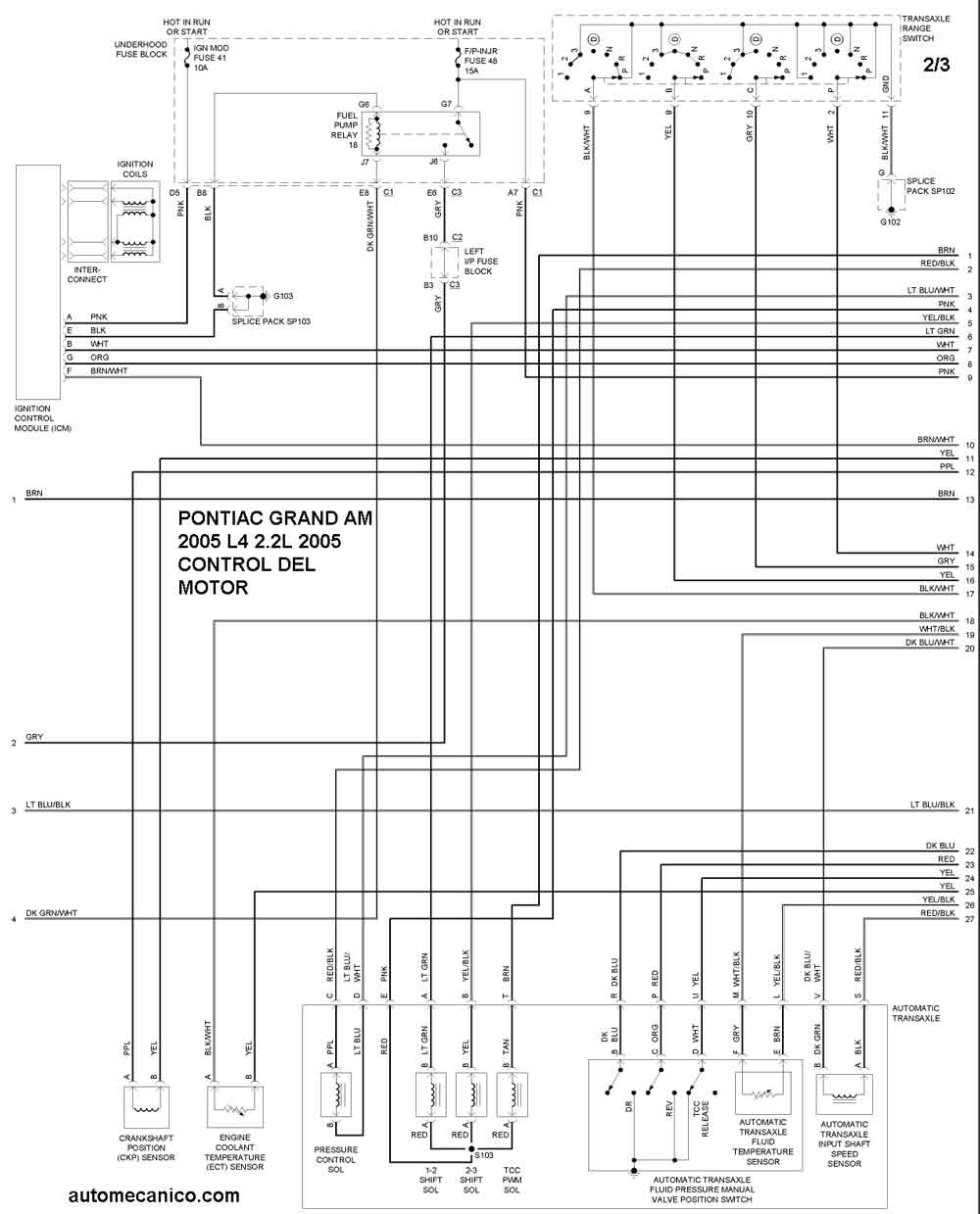

| 2005 | GRAND AM 2.2L 4 Cil | CONTROL DEL MOTOR 2/3 |

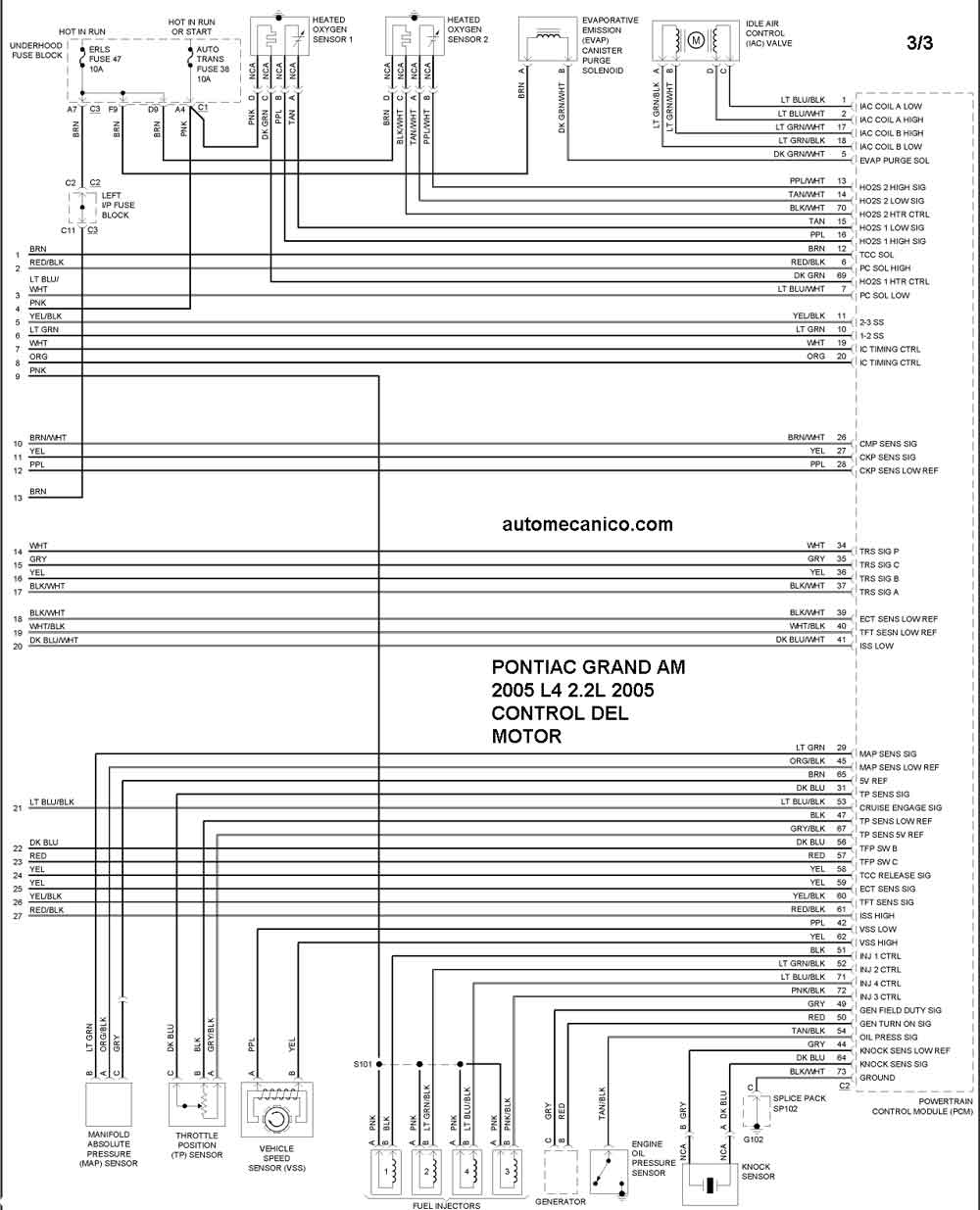

| 2005 | GRAND AM 2.2L 4 Cil | CONTROL DEL MOTOR 3/3 |
| Año | PONTIAC | GRAND AM 3.4L V6 2005 |

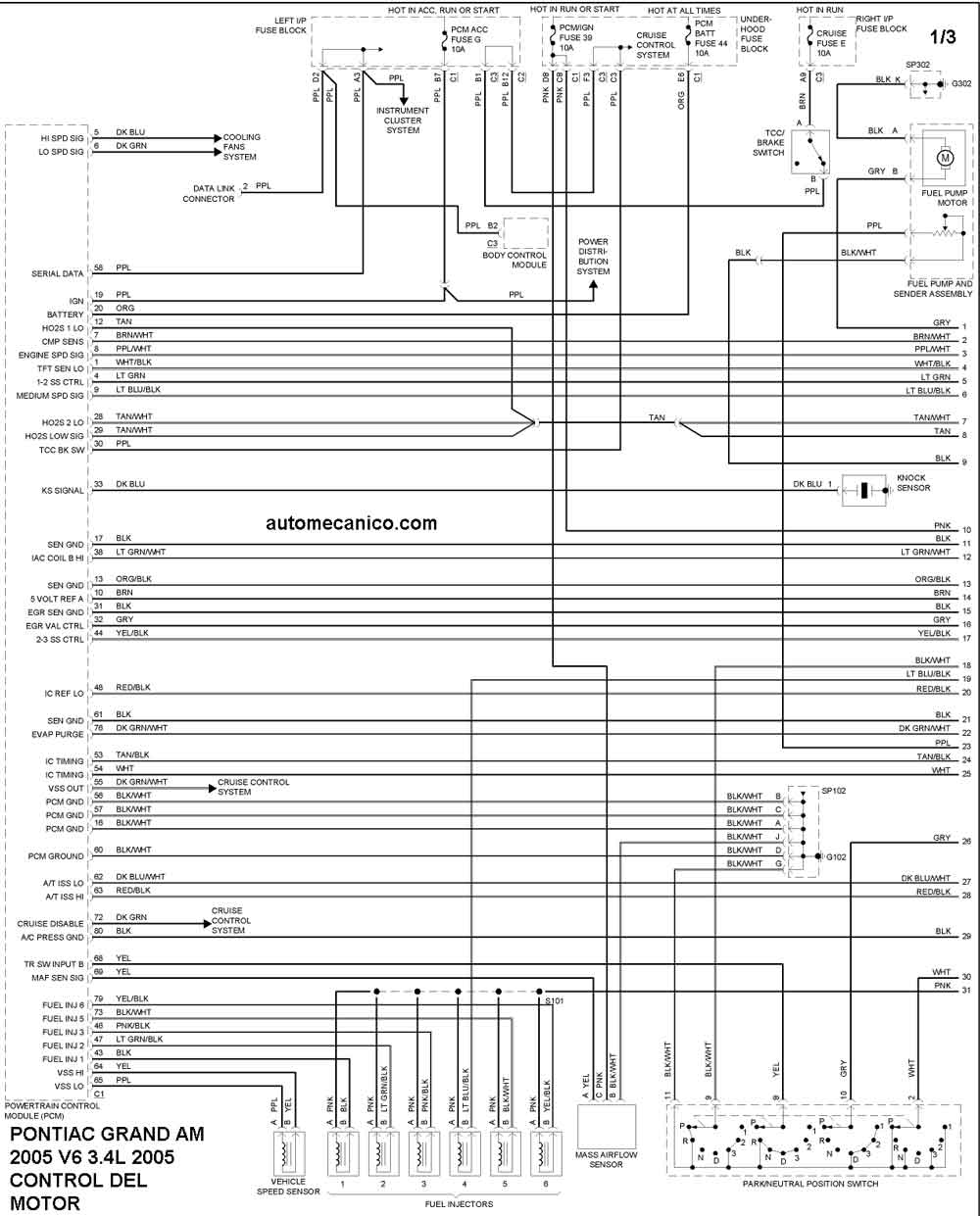

| 2005 | GRAND AM 3.4L V6 | CONTROL DEL MOTOR 1/3 |

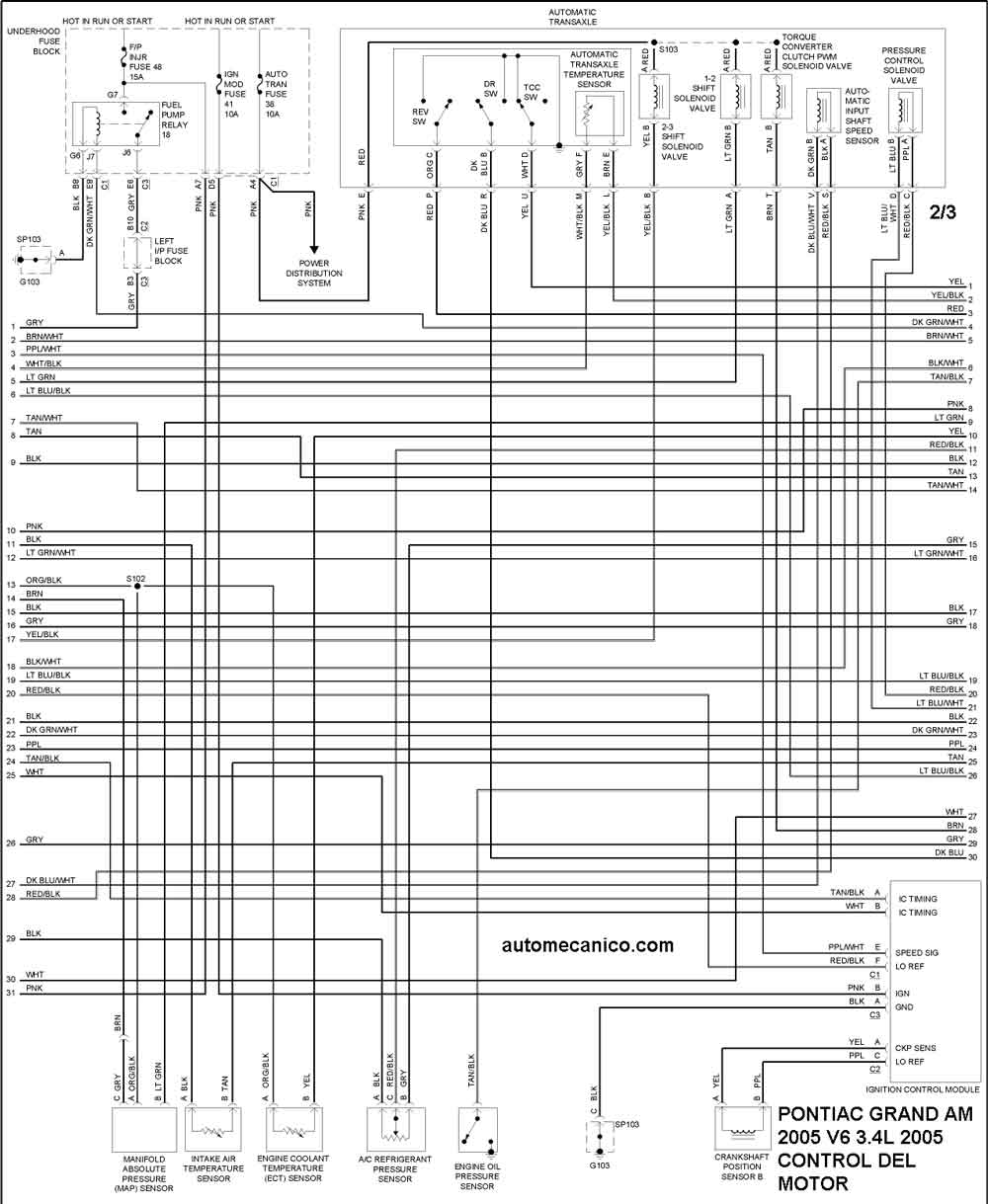

| 2005 | GRAND AM 3.4L V6 | CONTROL DEL MOTOR 2/3 |

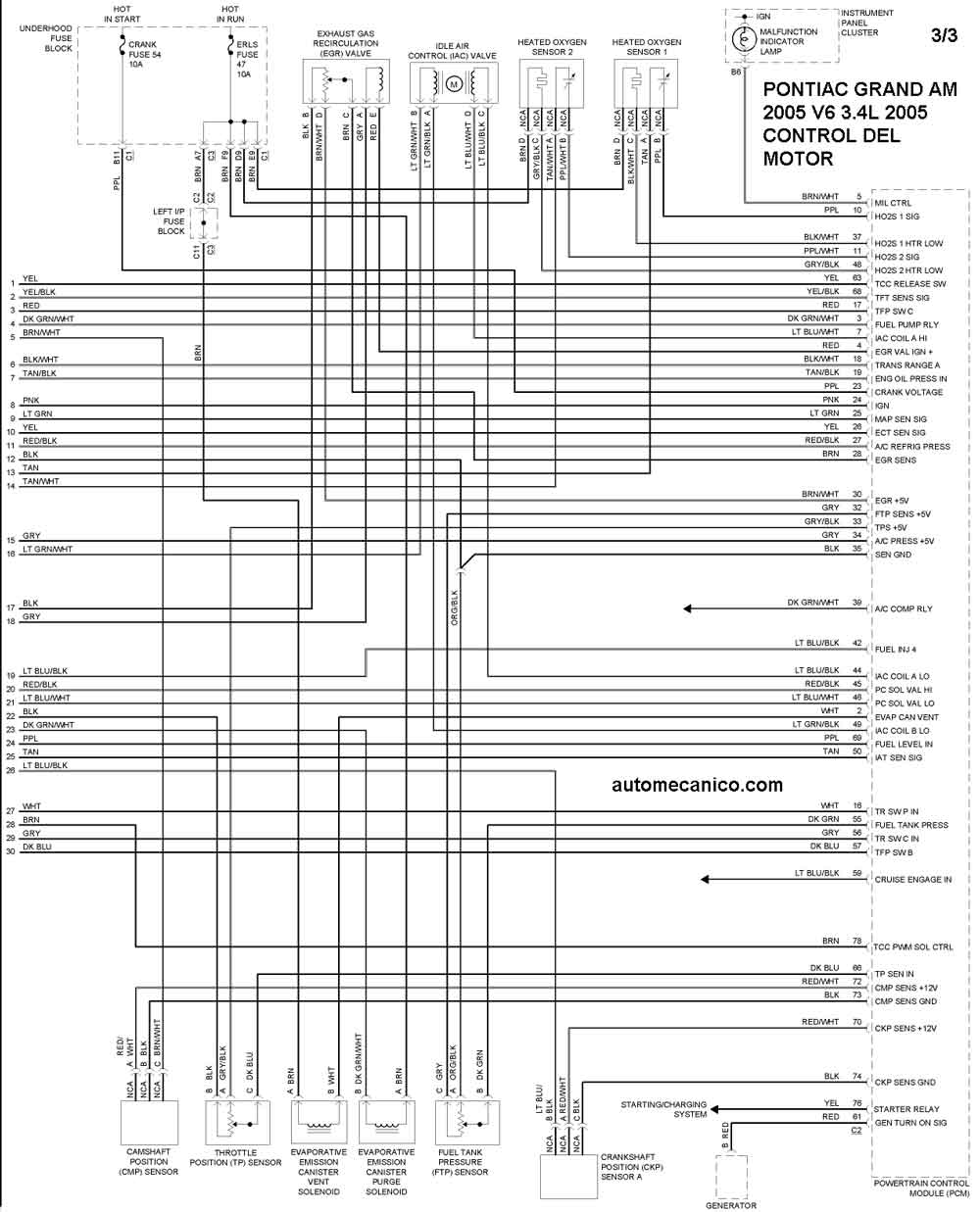

| 2005 | GRAND AM 3.4L V6 | CONTROL DEL MOTOR 3/3 |
| Año | PONTIAC | GRAND PRIX 3.8L V6 2005 |

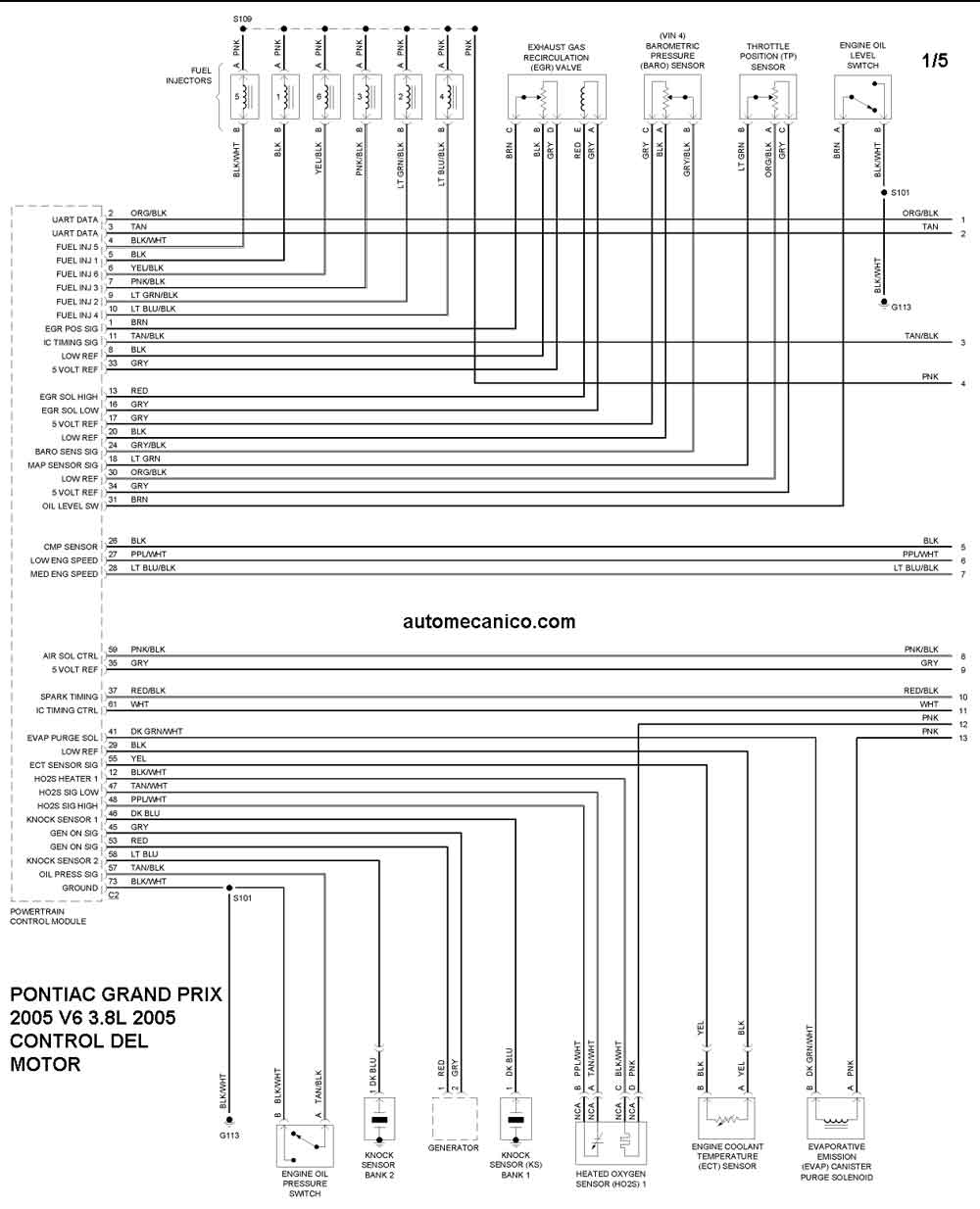

| 2005 | GRAND PRIX 3.8L V6 | CONTROL DEL MOTOR 1/5 |

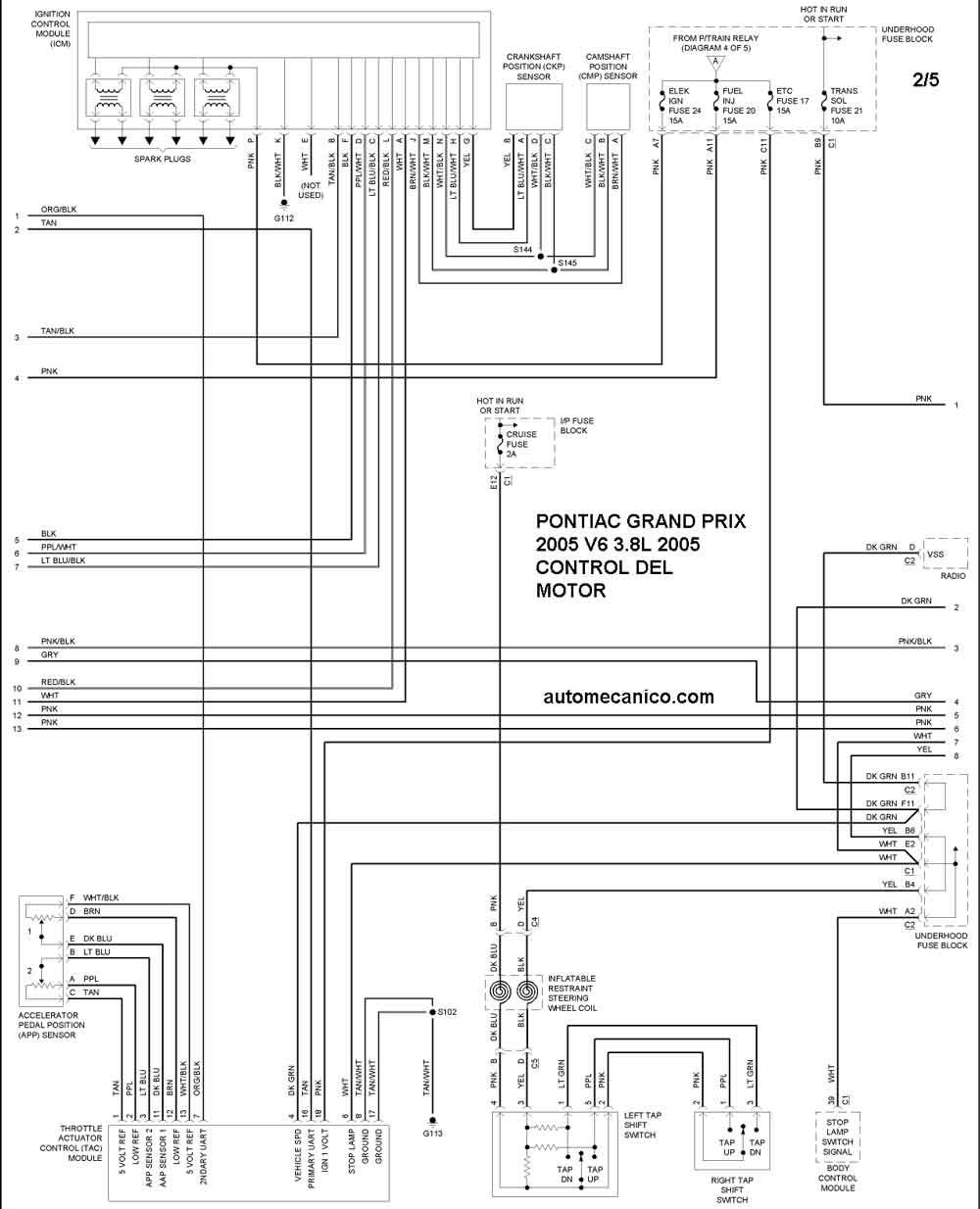

| 2005 | GRAND PRIX 3.8L V6 | CONTROL DEL MOTOR 2/5 |

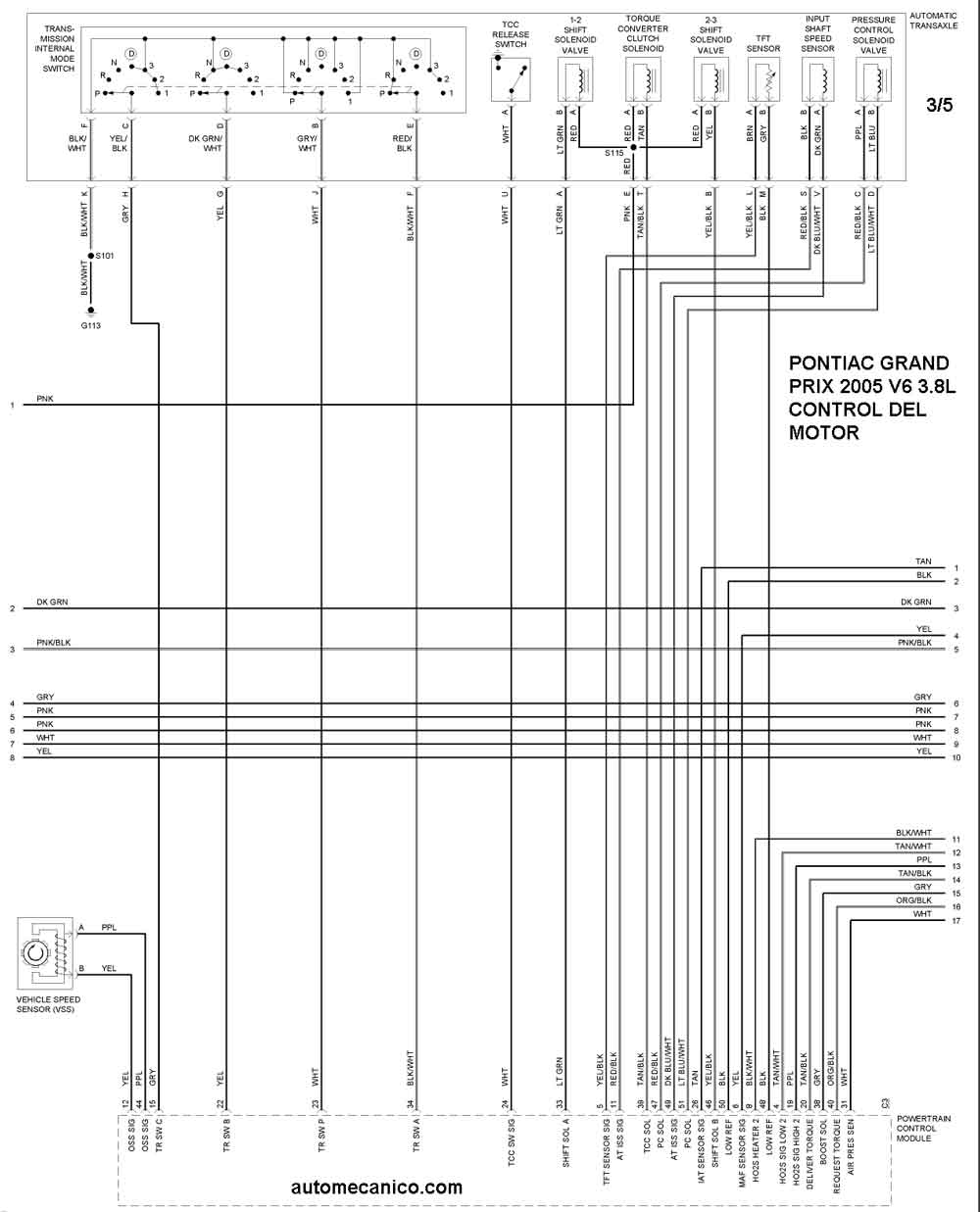

| 2005 | GRAND PRIX 3.8L V6 | CONTROL DEL MOTOR 3/5 |

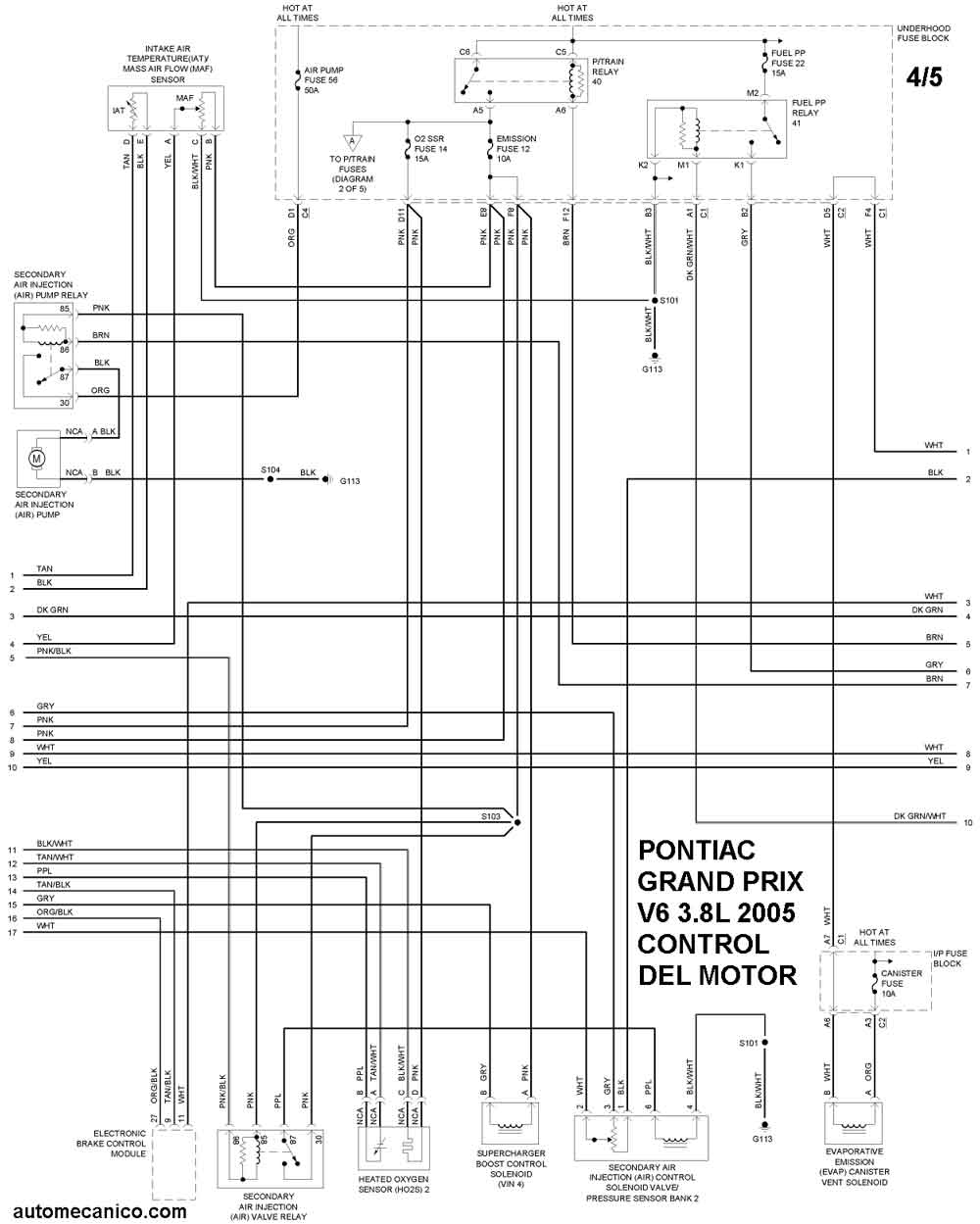

| 2005 | GRAND PRIX 3.8L V6 | CONTROL DEL MOTOR 4/5 |

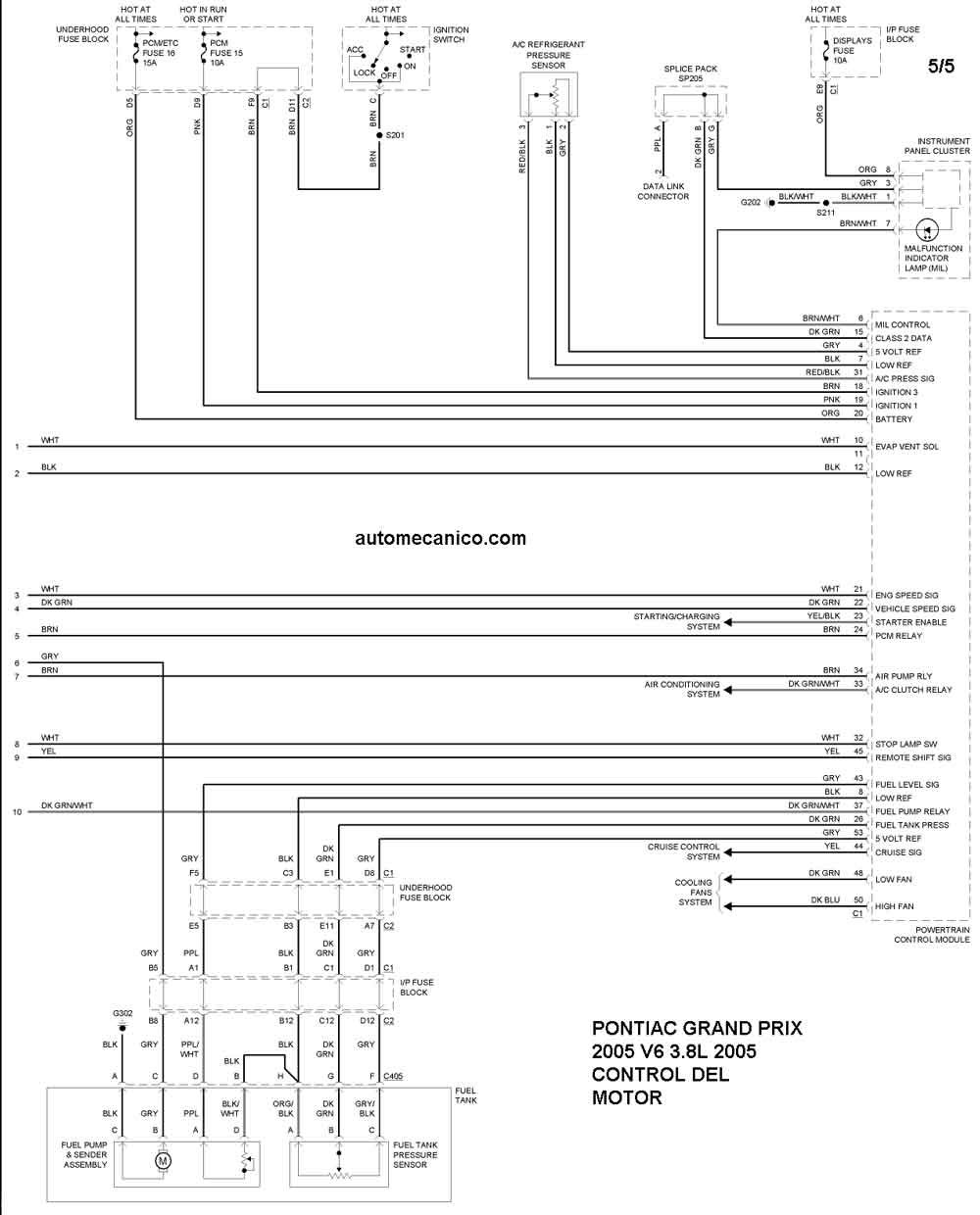

| 2005 | GRAND PRIX 3.8L V6 | CONTROL DEL MOTOR 5/5 |
| Año | PONTIAC | GTO 6.0L V8 2005 |

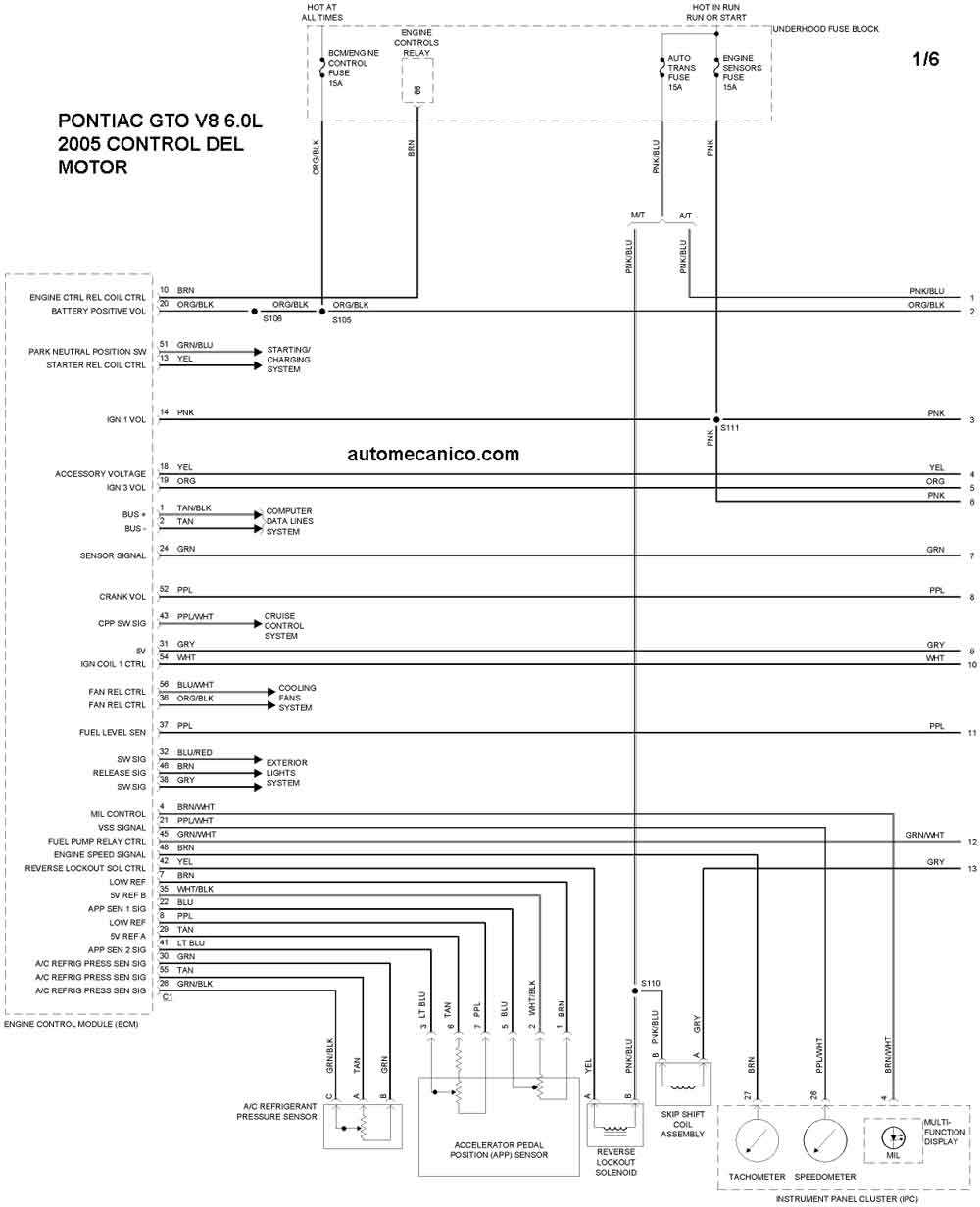

| 2005 | GTO 6.0L V8 | CONTROL DEL MOTOR 1/6 |

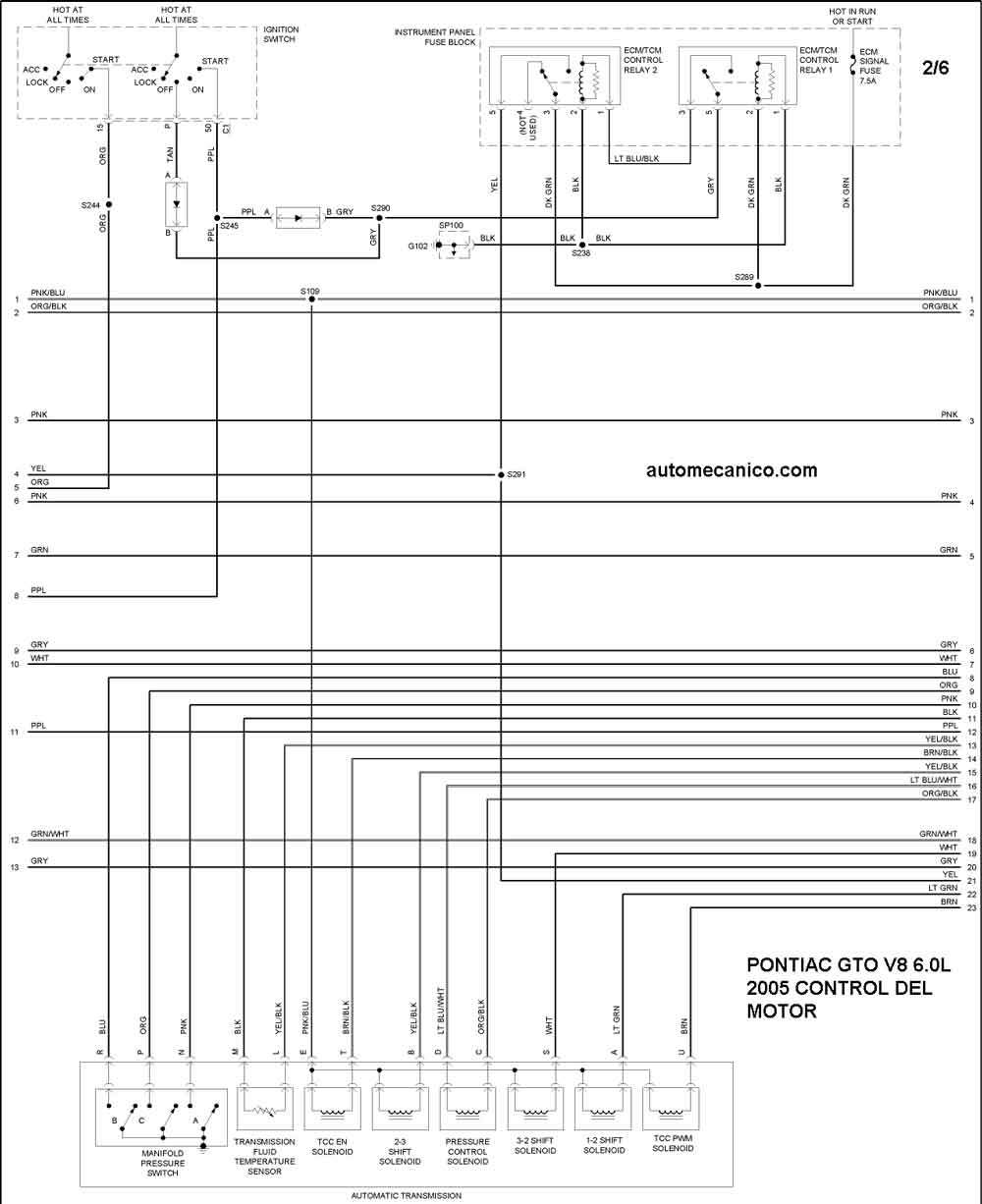

| 2005 | GTO 6.0L V8 | CONTROL DEL MOTOR 2/6 |

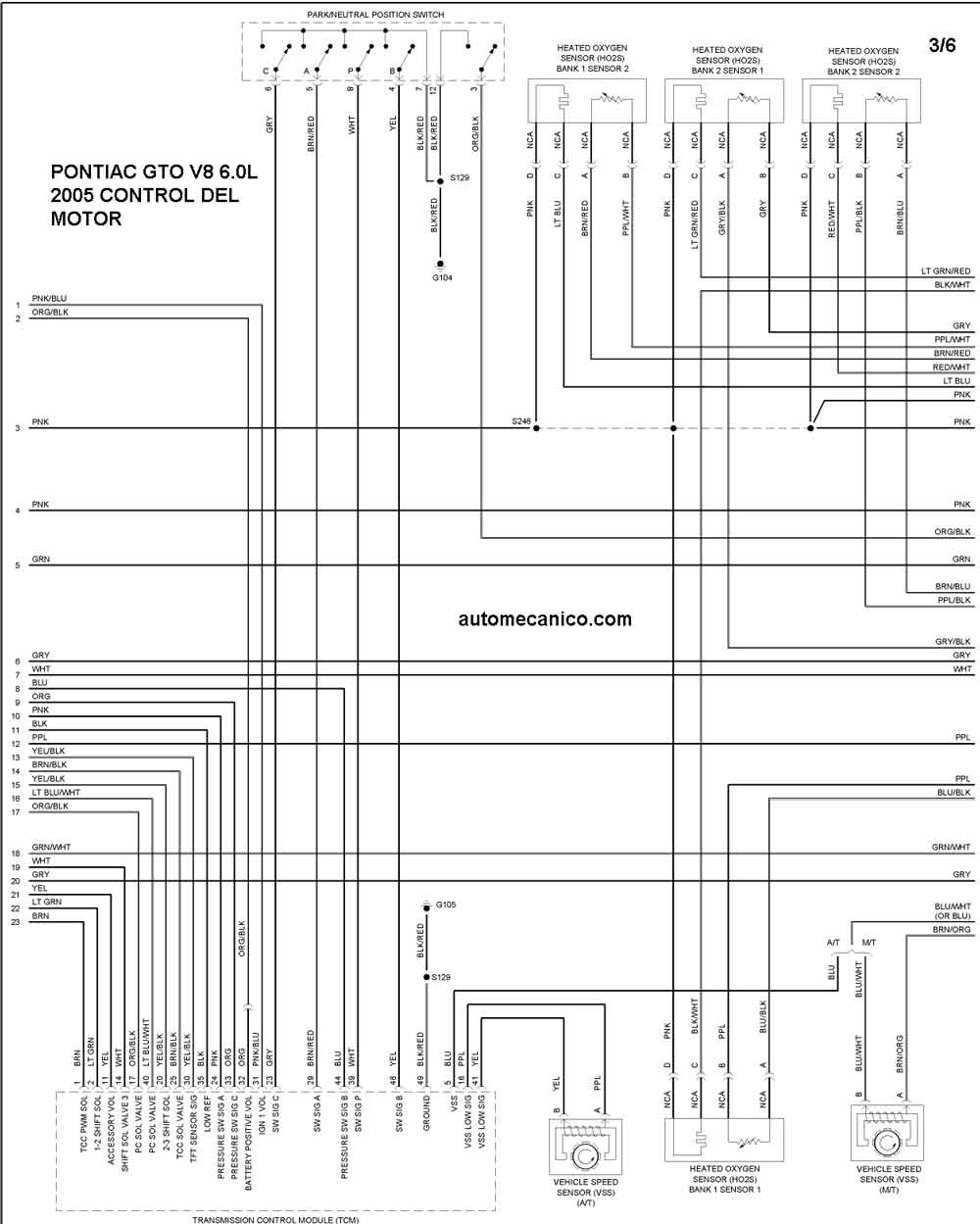

| 2005 | GTO 6.0L V8 | CONTROL DEL MOTOR 3/6 |

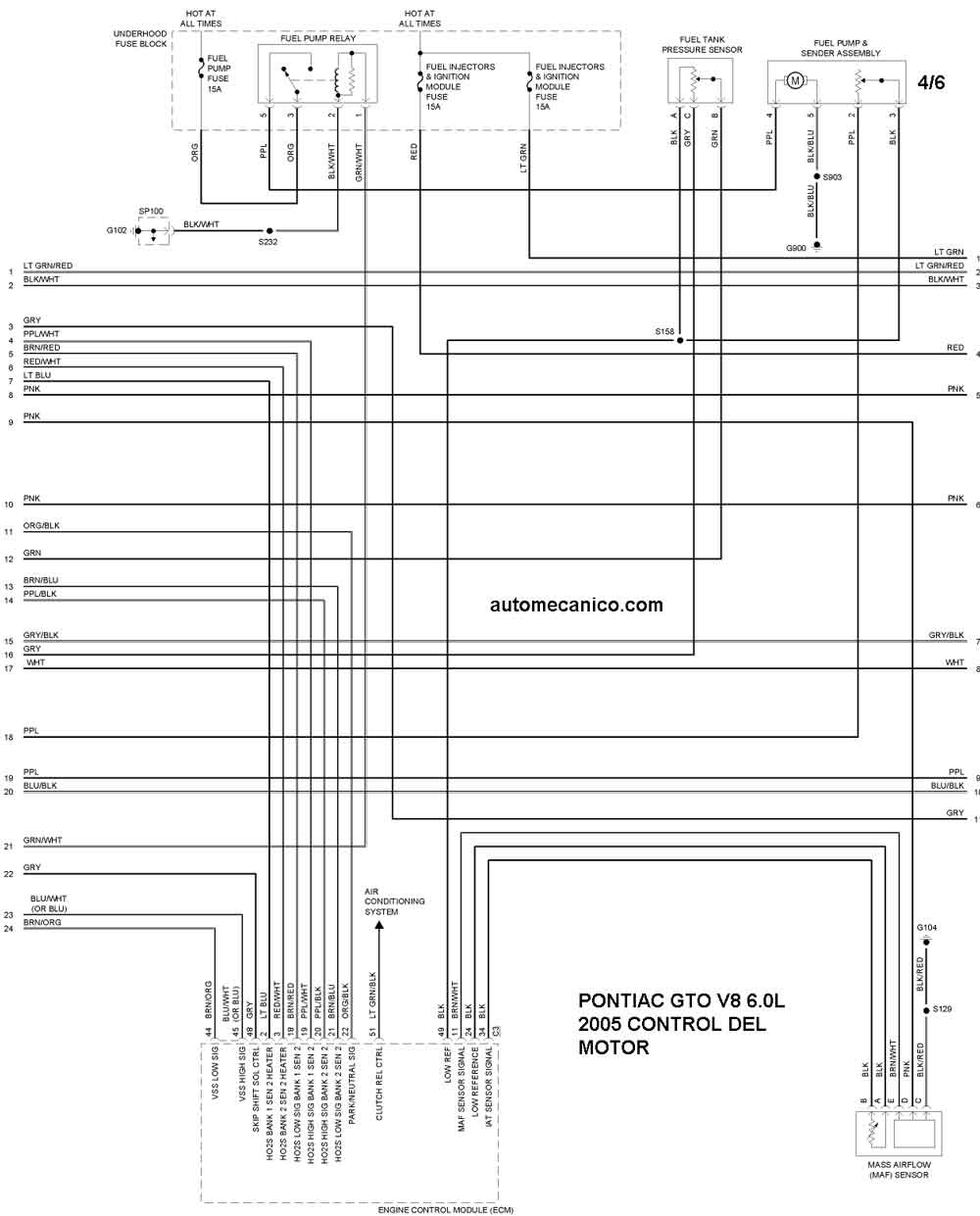

| 2005 | GTO 6.0L V8 | CONTROL DEL MOTOR 4/6 |

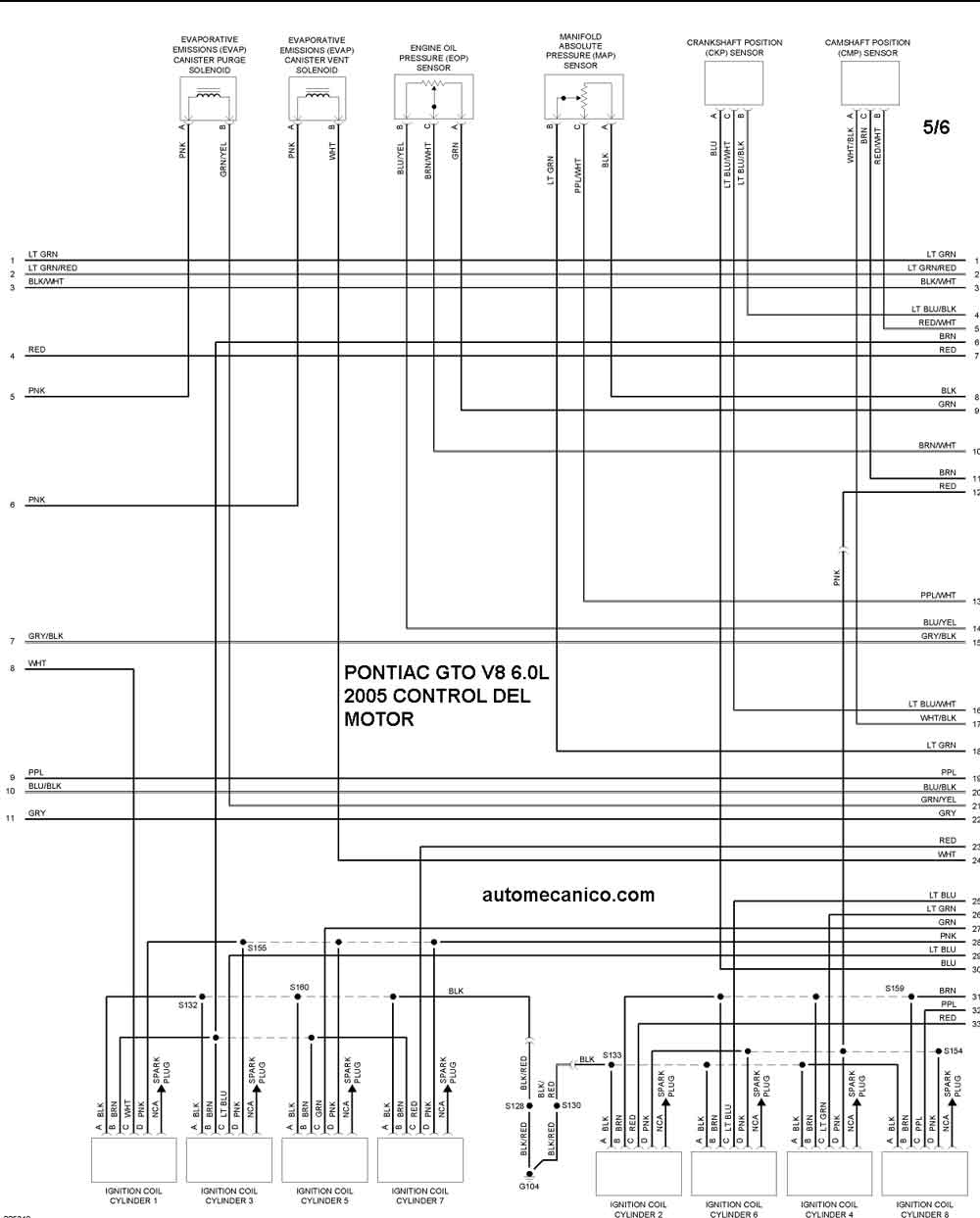

| 2005 | GTO 6.0L V8 | CONTROL DEL MOTOR 5/6 |

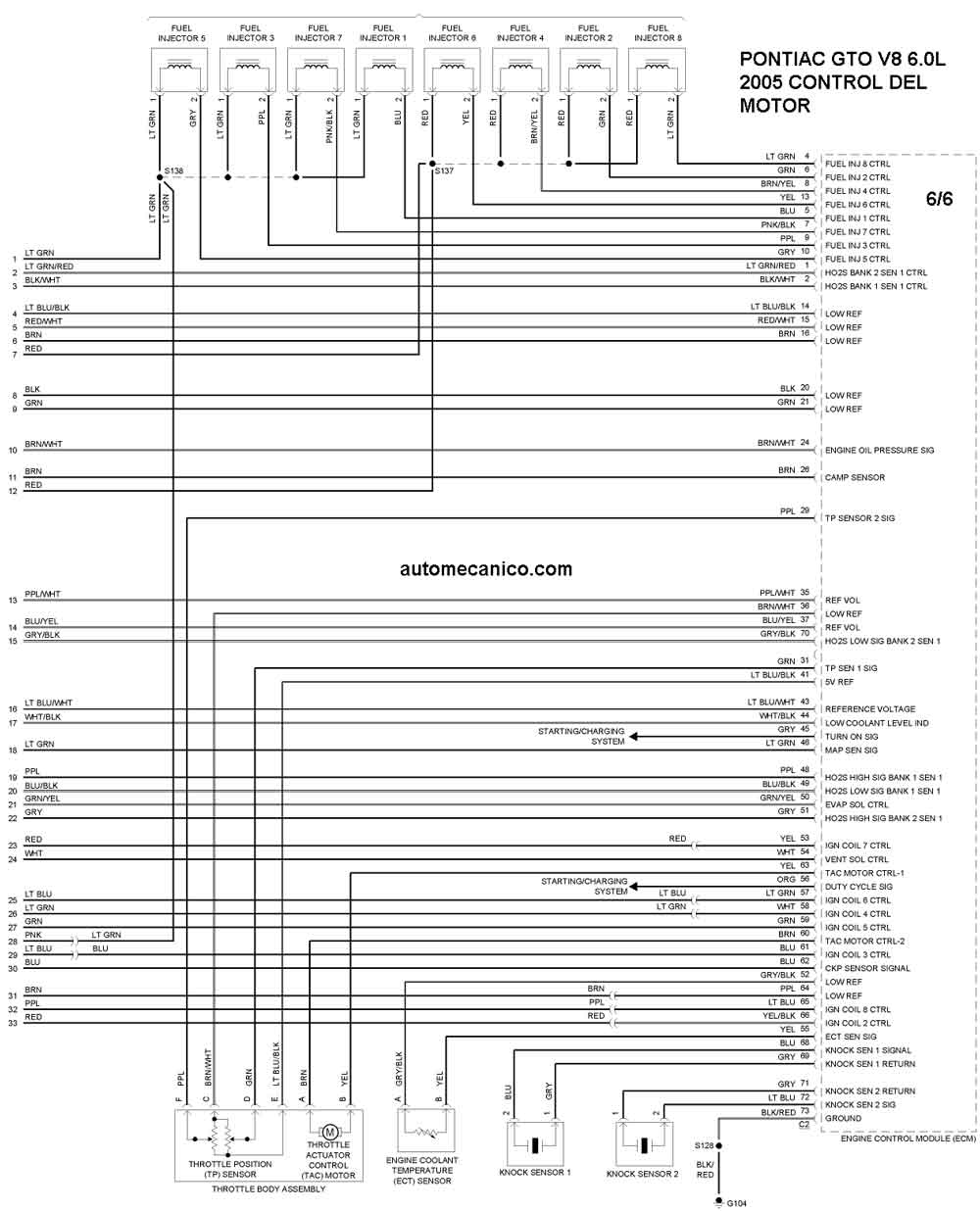

| 2005 | GTO 6.0L V8 | CONTROL DEL MOTOR 6/6 |
