| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - HONDA 2005 |
DIAGRAMAS - HONDA: Accord - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / HONDA: Accord - 2005 - |
| Año | HONDA | ACCORD 2.4L 4 CIL. |

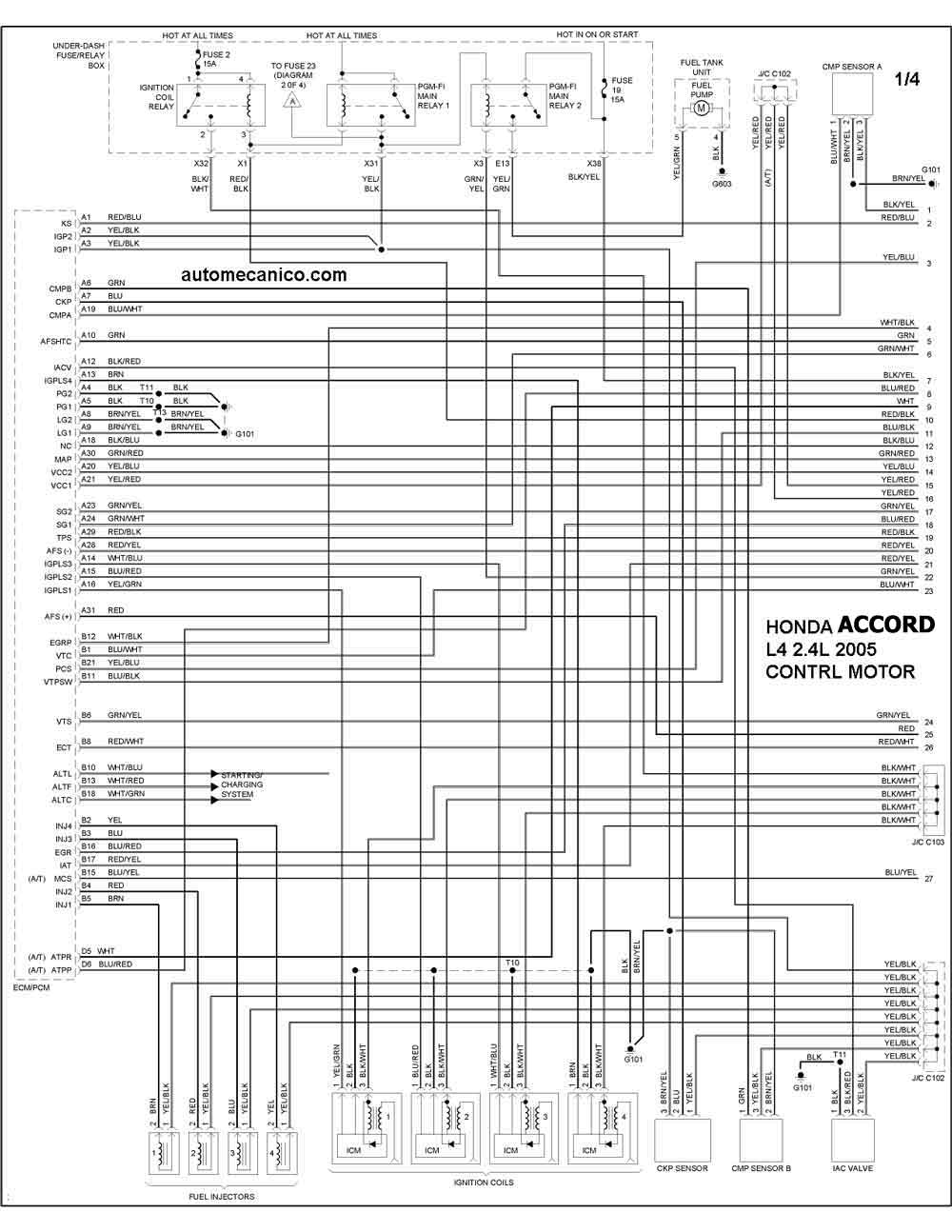

| 2005 | ACCORD 2.4L 4 CIL | CONTROL DEL MOTOR 1/4 |

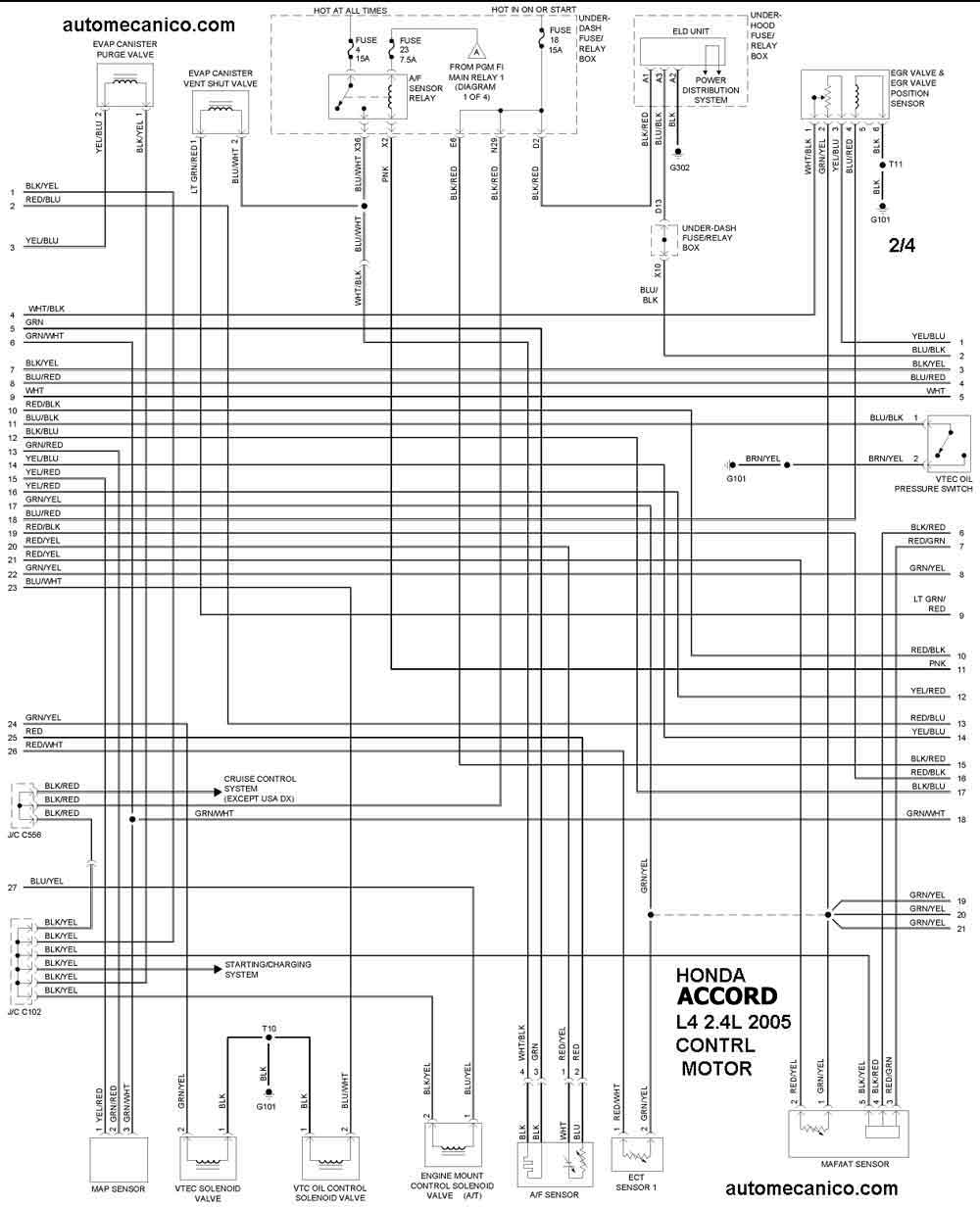

| 2005 | ACCORD 2.4L 4 CIL | CONTROL DEL MOTOR 2/4 |
| 2005 | ACCORD 2.4L 4 CIL | CONTROL DEL MOTOR 3/4 |

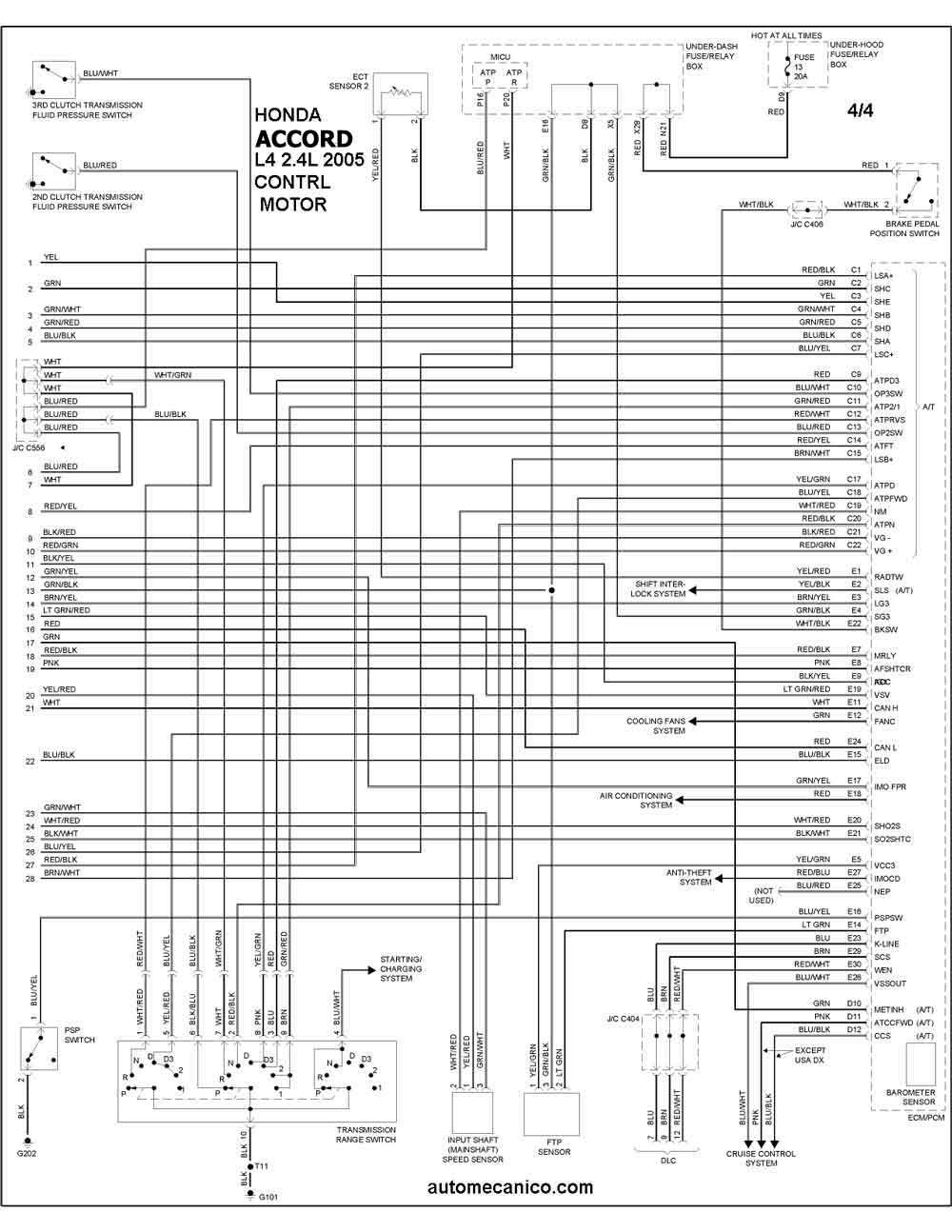

| 2005 | ACCORD 2.4L 4 CIL | CONTROL DEL MOTOR 4/4 |
| Año | HONDA | ACCORD 3.0L V6 |
| 2005 | ACCORD 3.0L V6 | CONTROL DEL MOTOR 1/5 |

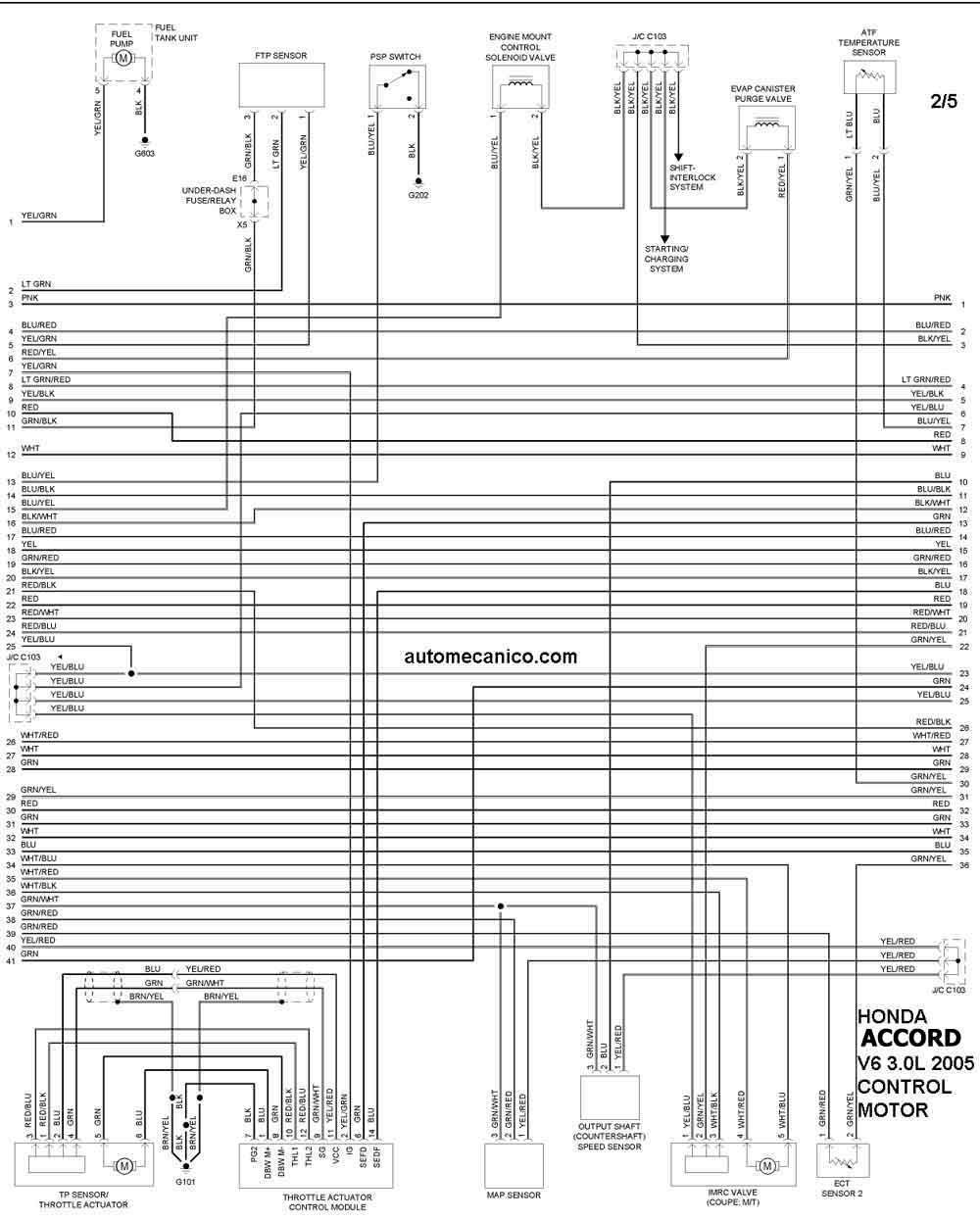

| 2005 | ACCORD 3.0L V6 | CONTROL DEL MOTOR 2/5 |

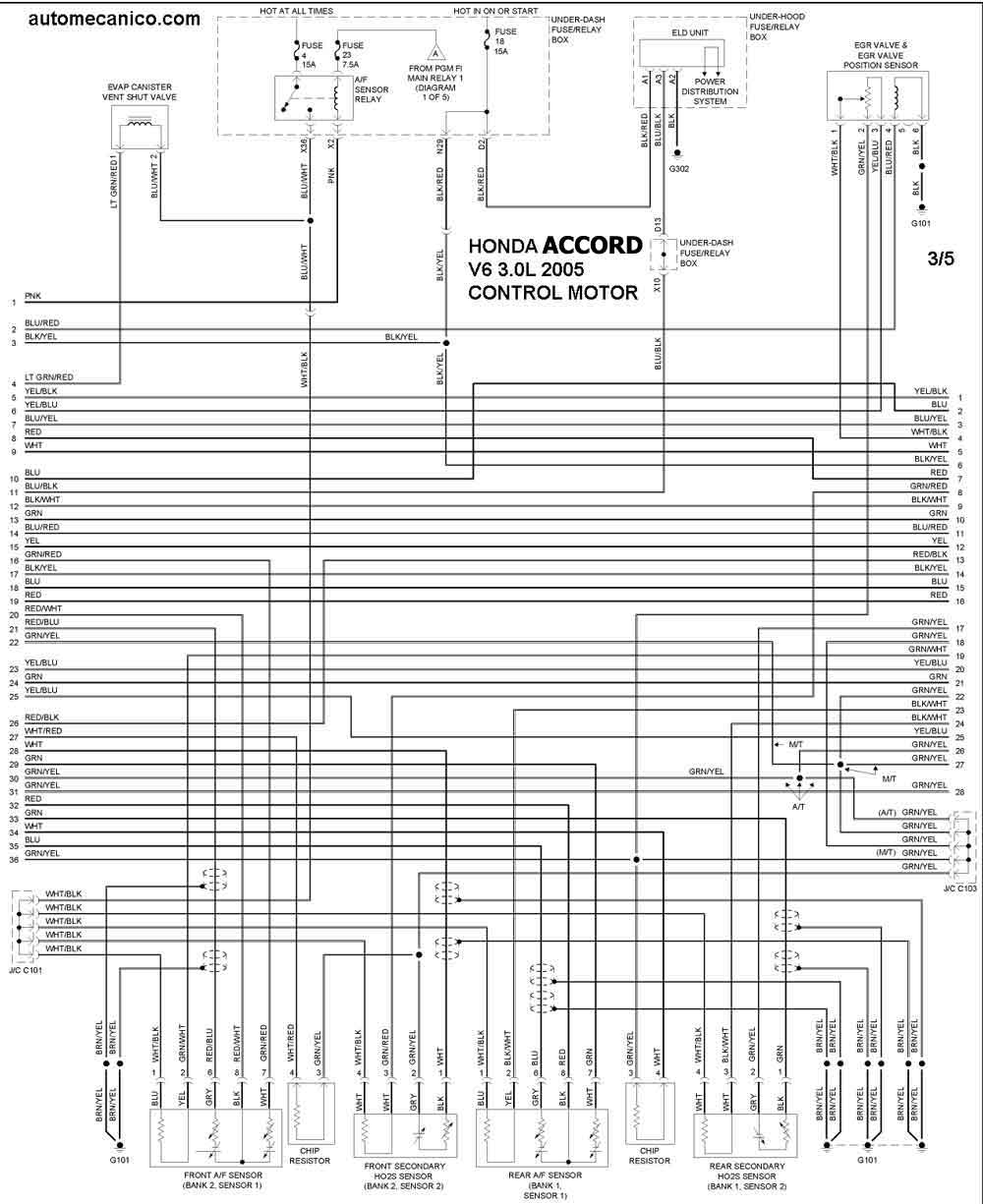

| 2005 | ACCORD 3.0L V6 | CONTROL DEL MOTOR 3/5 |
| 2005 | ACCORD 3.0L V6 | CONTROL DEL MOTOR 4/5 |

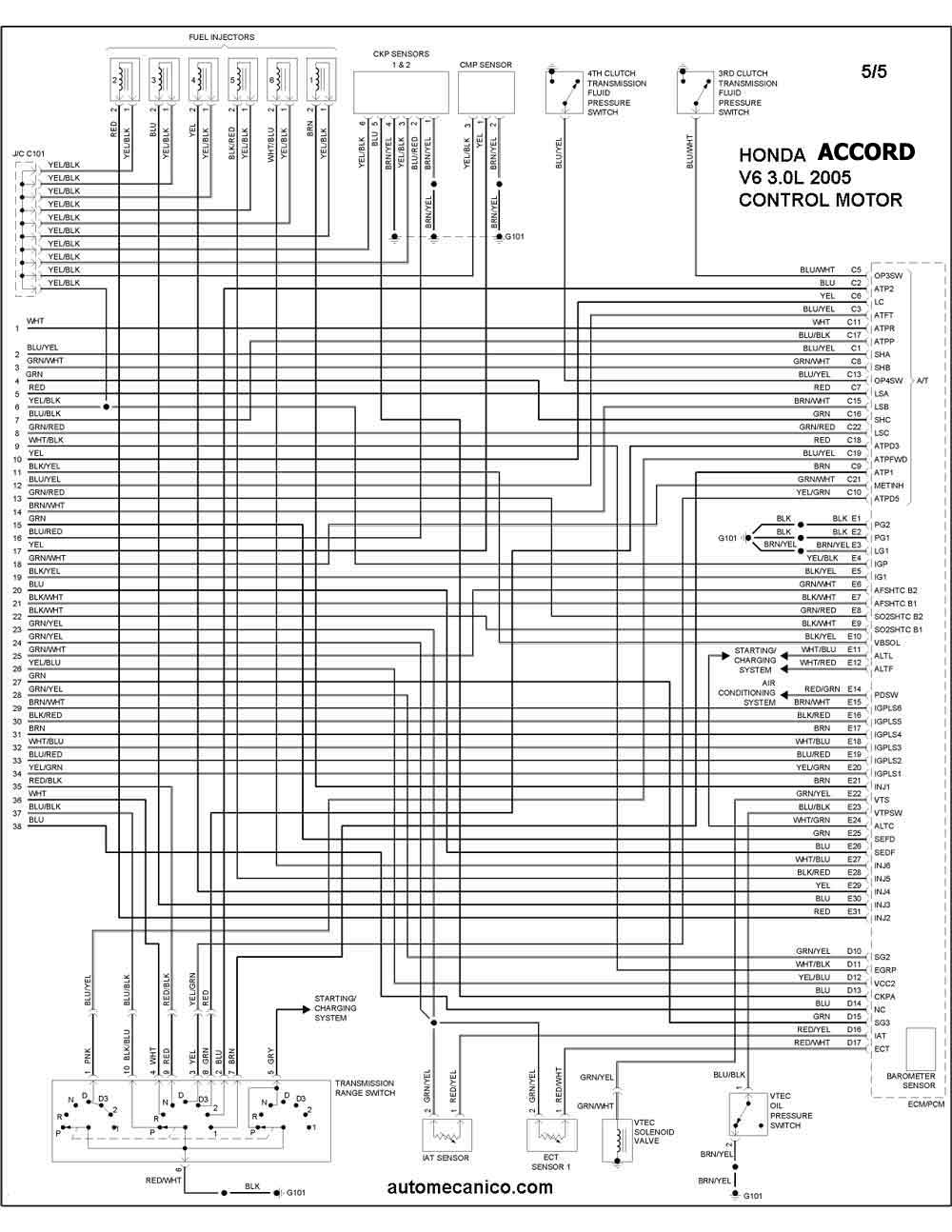

| 2005 | ACCORD 3.0L V6 | CONTROL DEL MOTOR 5/5 |
| Año | HONDA HYBRID | 3.0L V6 ELECT/GASOLINA |
| 2005 | ACCORD 3.0L V6 HYBRID | CONTROL DEL MOTOR 1/9 |

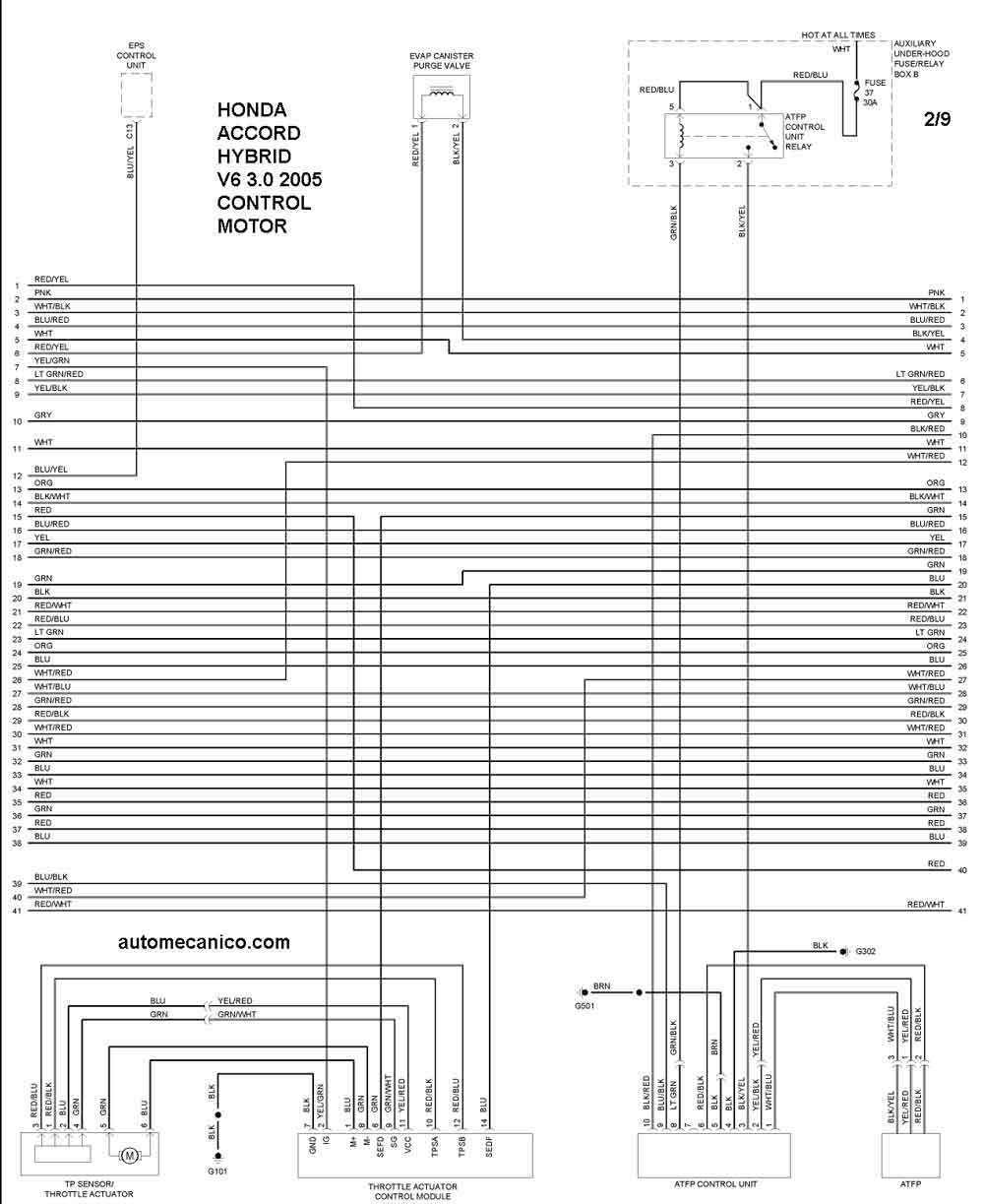

| 2005 | ACCORD 3.0L V6 HYBRID | CONTROL DEL MOTOR 2/9 |
| 2005 | ACCORD 3.0L V6 HYBRID | CONTROL DEL MOTOR 3/9 |

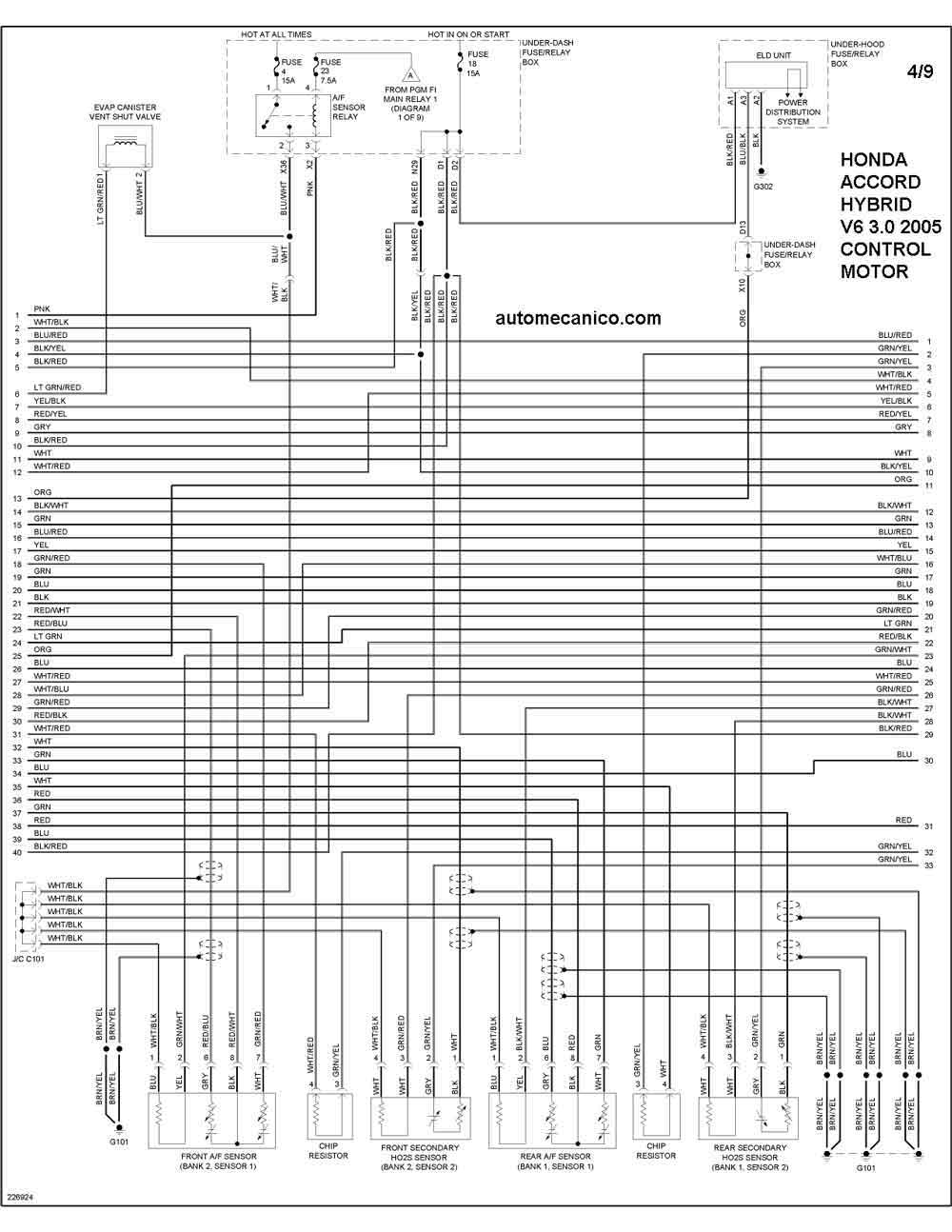

| 2005 | ACCORD 3.0L V6 HYBRID | CONTROL DEL MOTOR 4/9 |

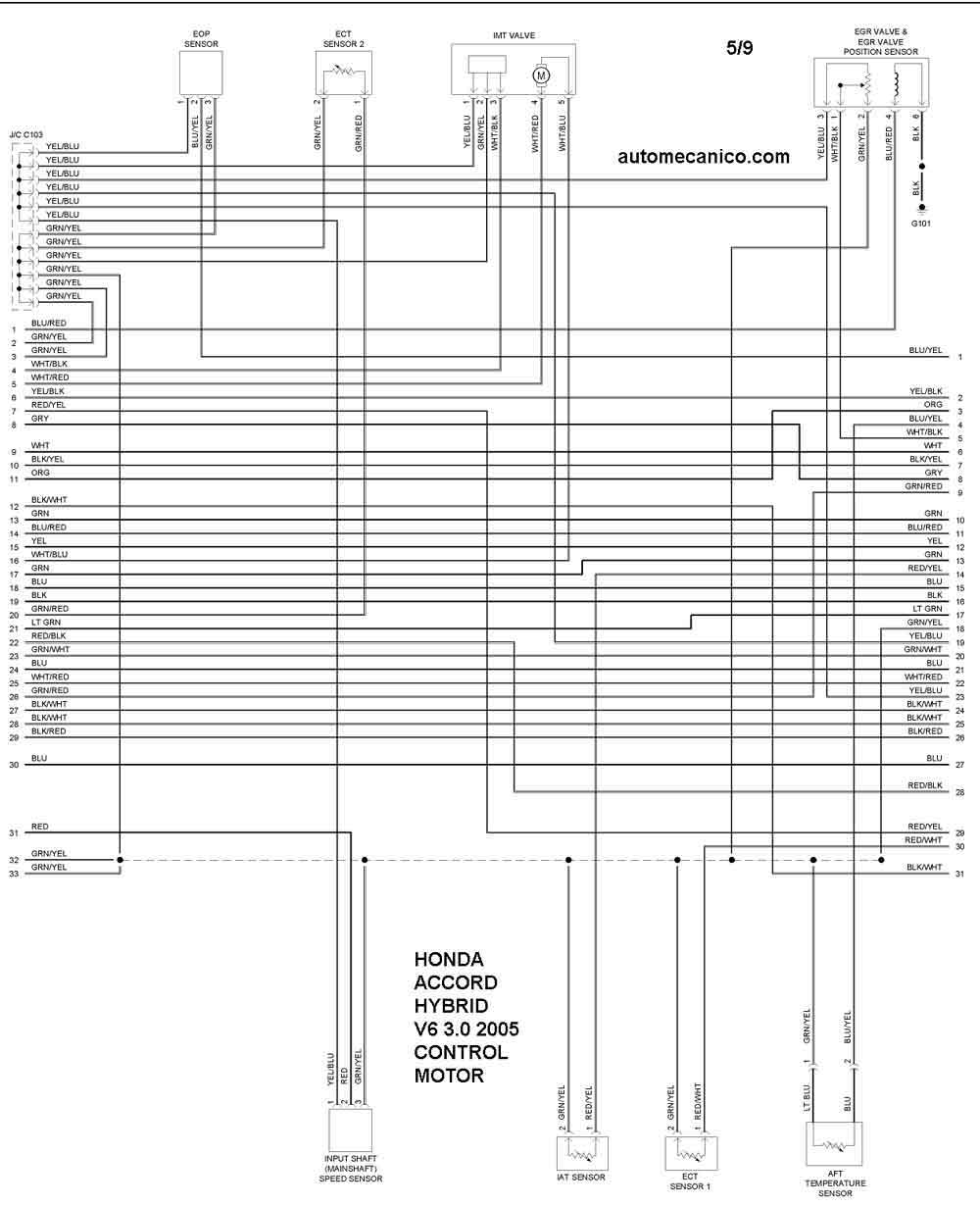

| 2005 | ACCORD 3.0L V6 HYBRID | CONTROL DEL MOTOR 5/9 |

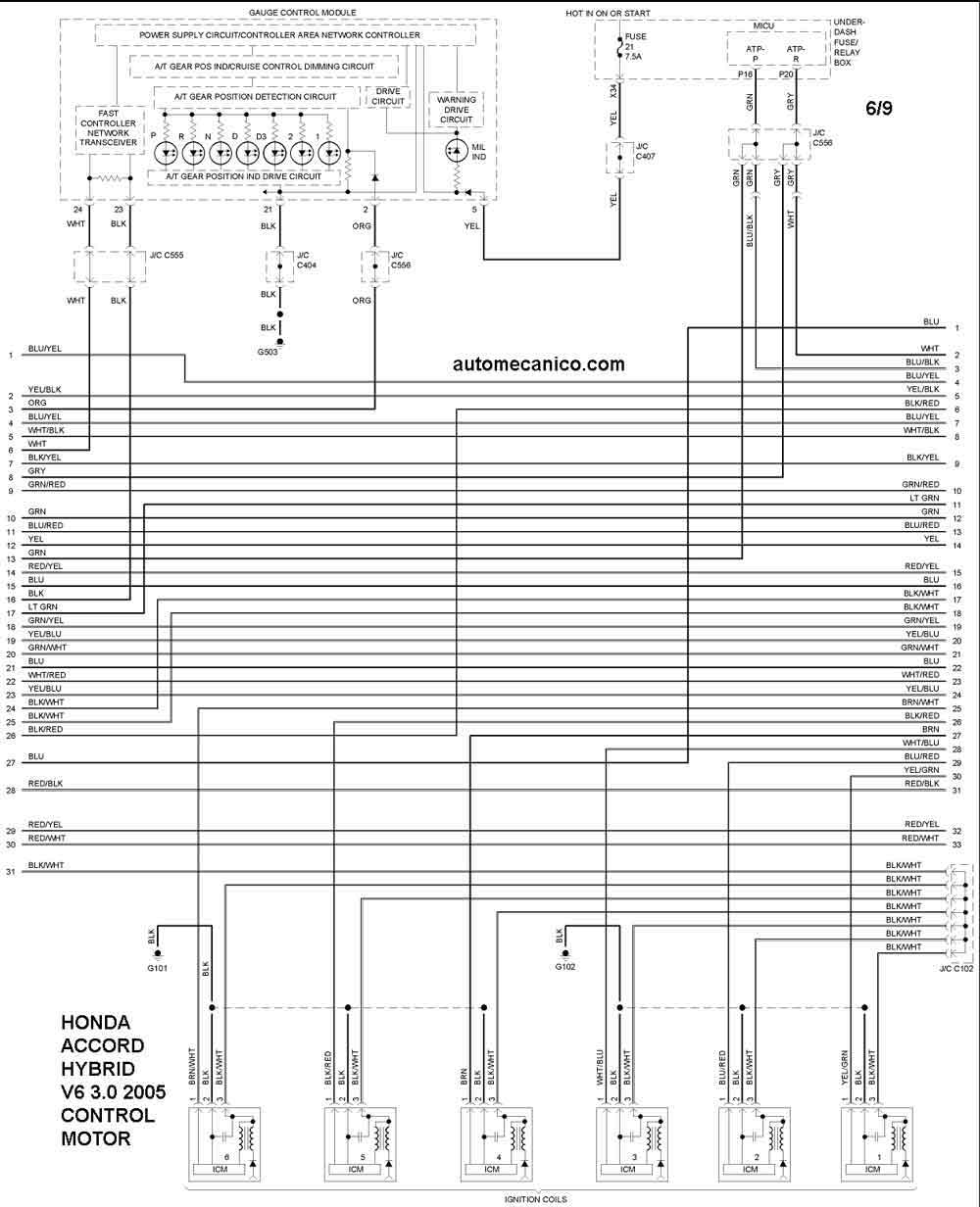

| 2005 | ACCORD 3.0L V6 HYBRID | CONTROL DEL MOTOR 6/9 |

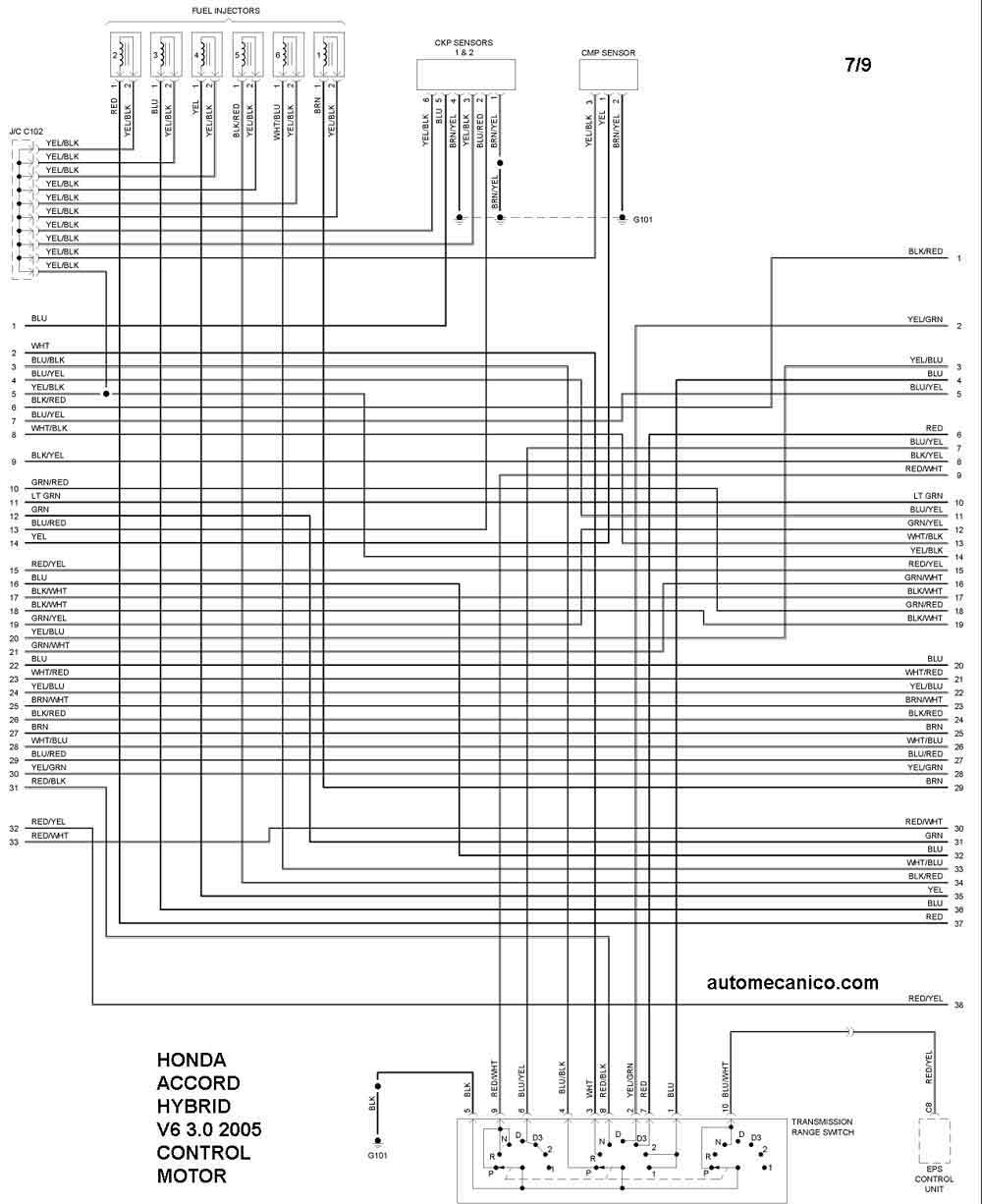

| 2005 | ACCORD 3.0L V6 HYBRID | CONTROL DEL MOTOR 7/9 |

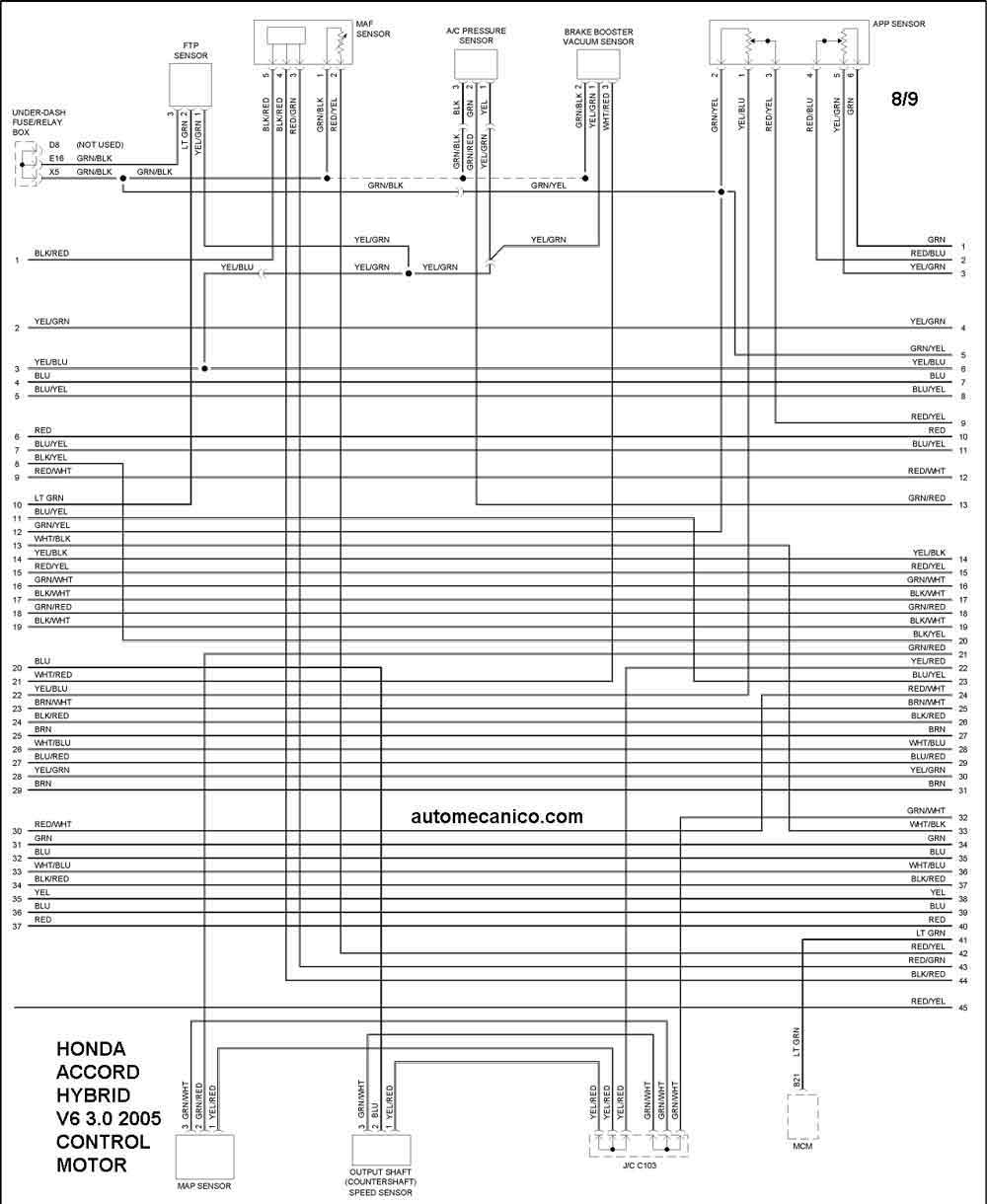

| 2005 | ACCORD 3.0L V6 HYBRID | CONTROL DEL MOTOR 8/9 |

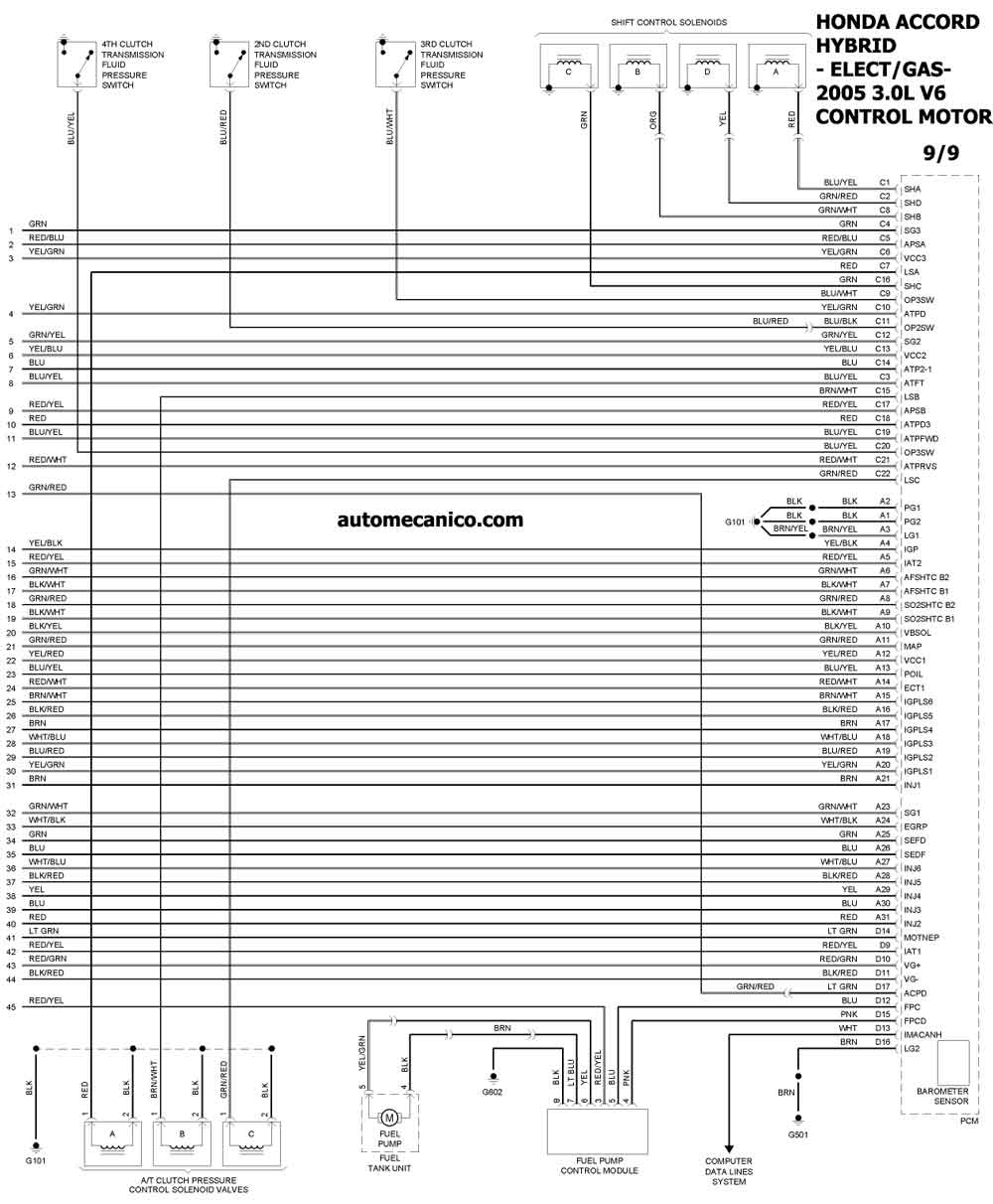

| 2005 | ACCORD 3.0L V6 HYBRID | CONTROL DEL MOTOR 9/9 |
| Año | HONDA | ACCORD 3.0L V6 IMA- Circuit |

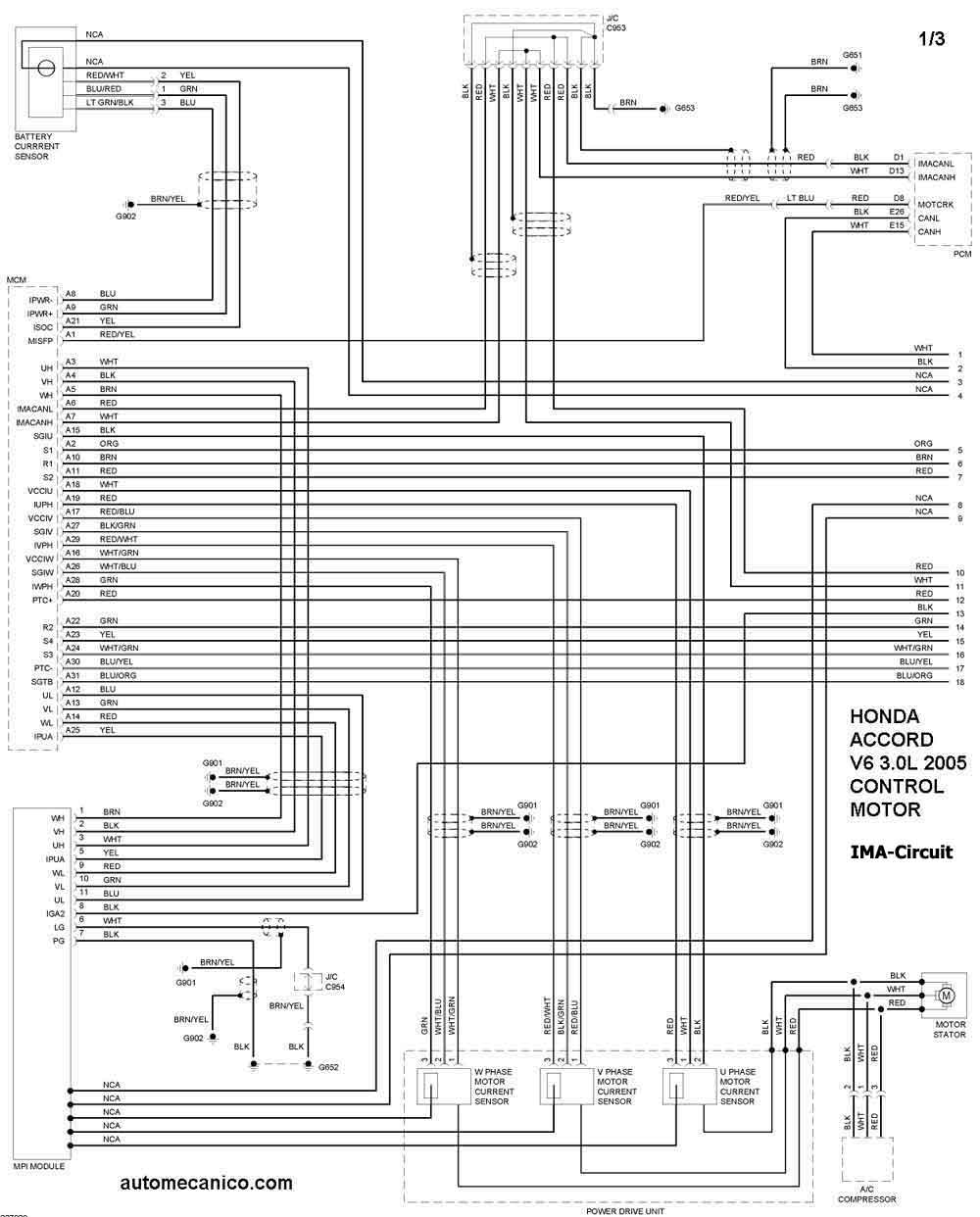

| 2005 | ACCORD 3.0L V6 IMA- Circuit | CONTROL DEL MOTOR 1/3 |

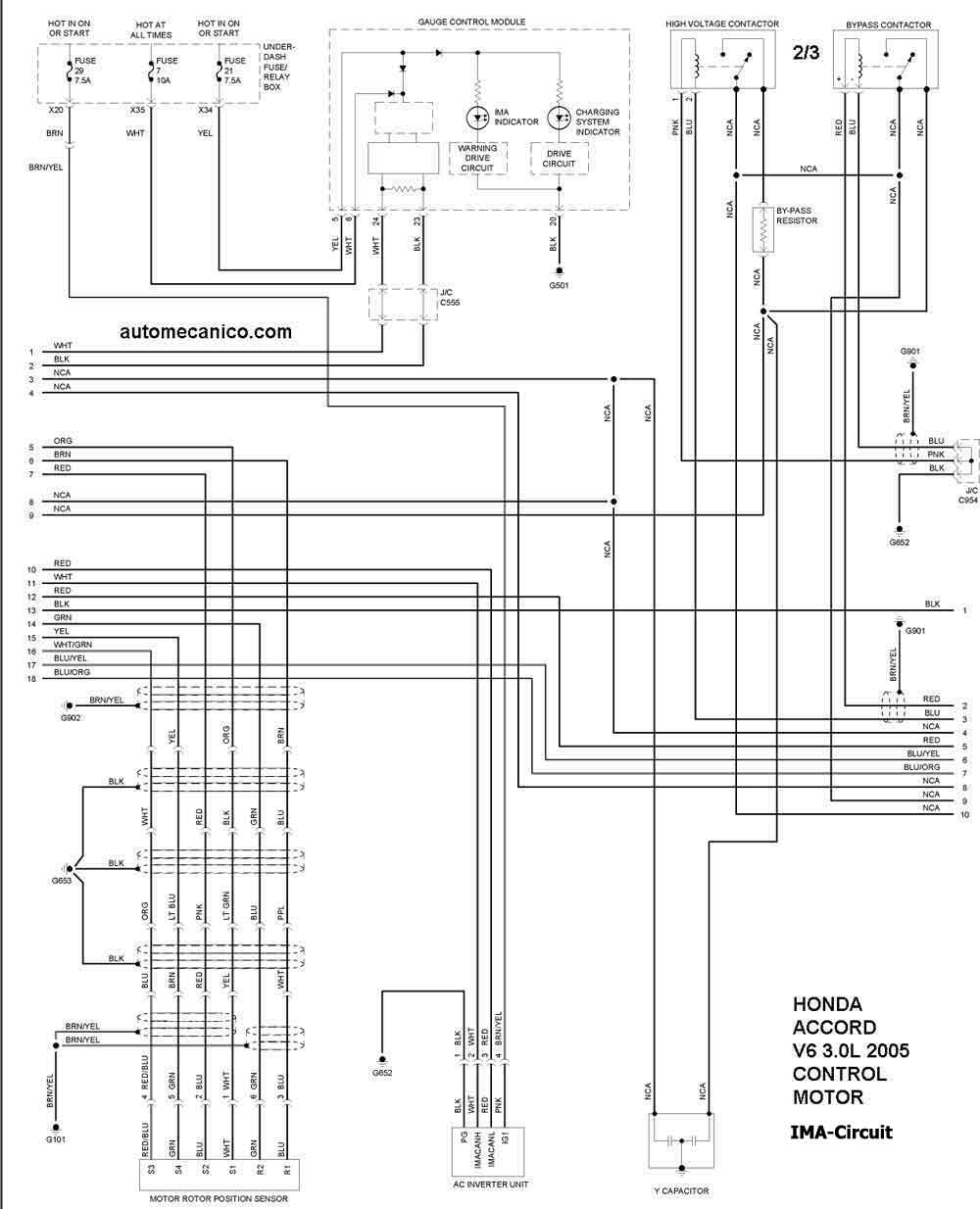

| 2005 | ACCORD 3.0L V6 IMA- Circuit | CONTROL DEL MOTOR 2/3 |
| 2005 | ACCORD 3.0L V6 IMA- Circuit | CONTROL DEL MOTOR 3/3 |
