CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - SUZUKI 1998

DIAGRAMAS - SUZUKI: Steem, Sidekick, Swift, X90 - 1998 -
Diagramas - Esquemas relacionado al circuito que controla el funcionamiento del motor [Sensores y actuadores]

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / SUZUKI: Steem, Sidekick, Swift, X90 - 1998 -
Año SUZUKI ESTEEM 1.6L 4 CIL 1998

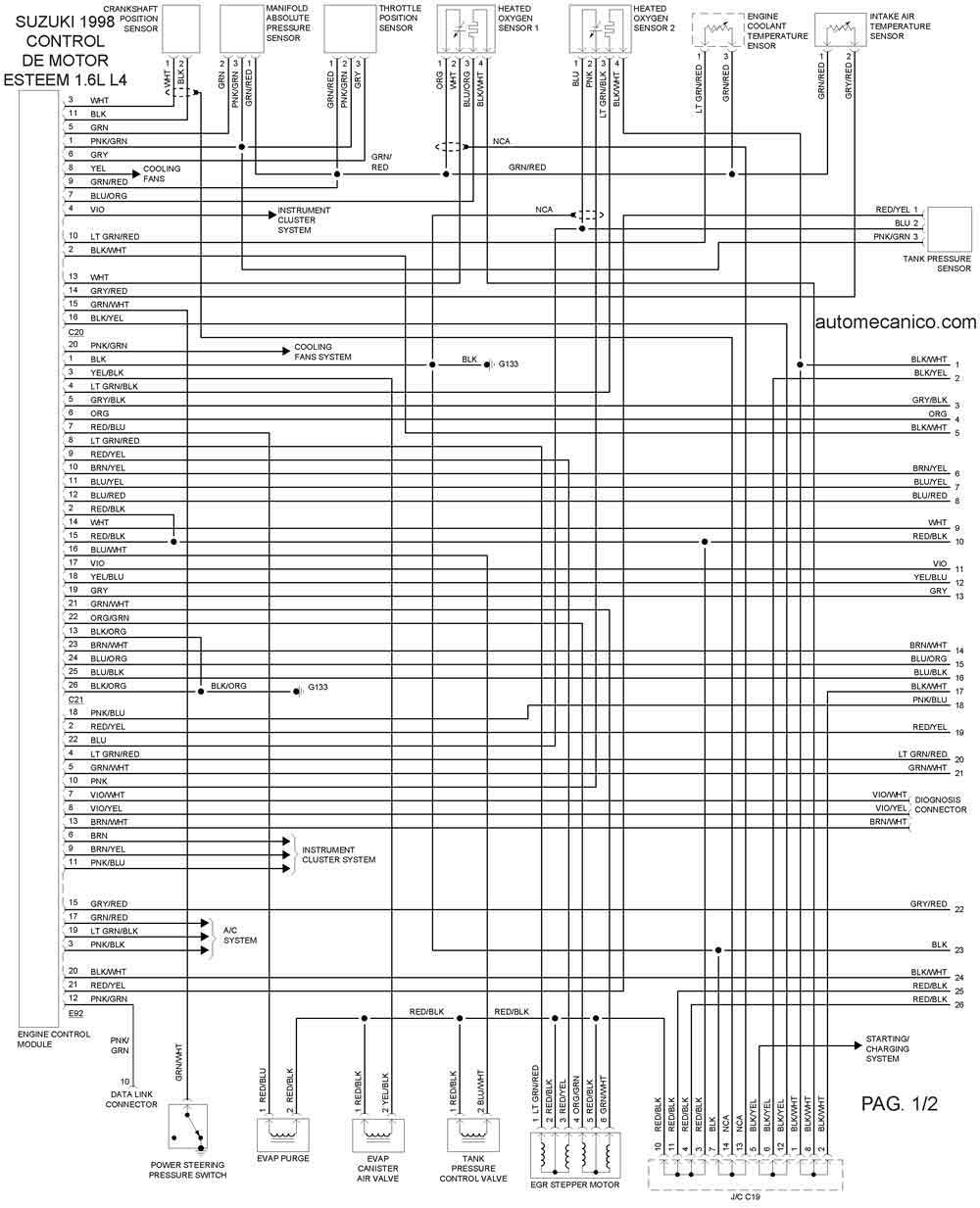

1998 ESTEEM 1.6L 4 CIL CONTROL DEL MOTOR 1/2

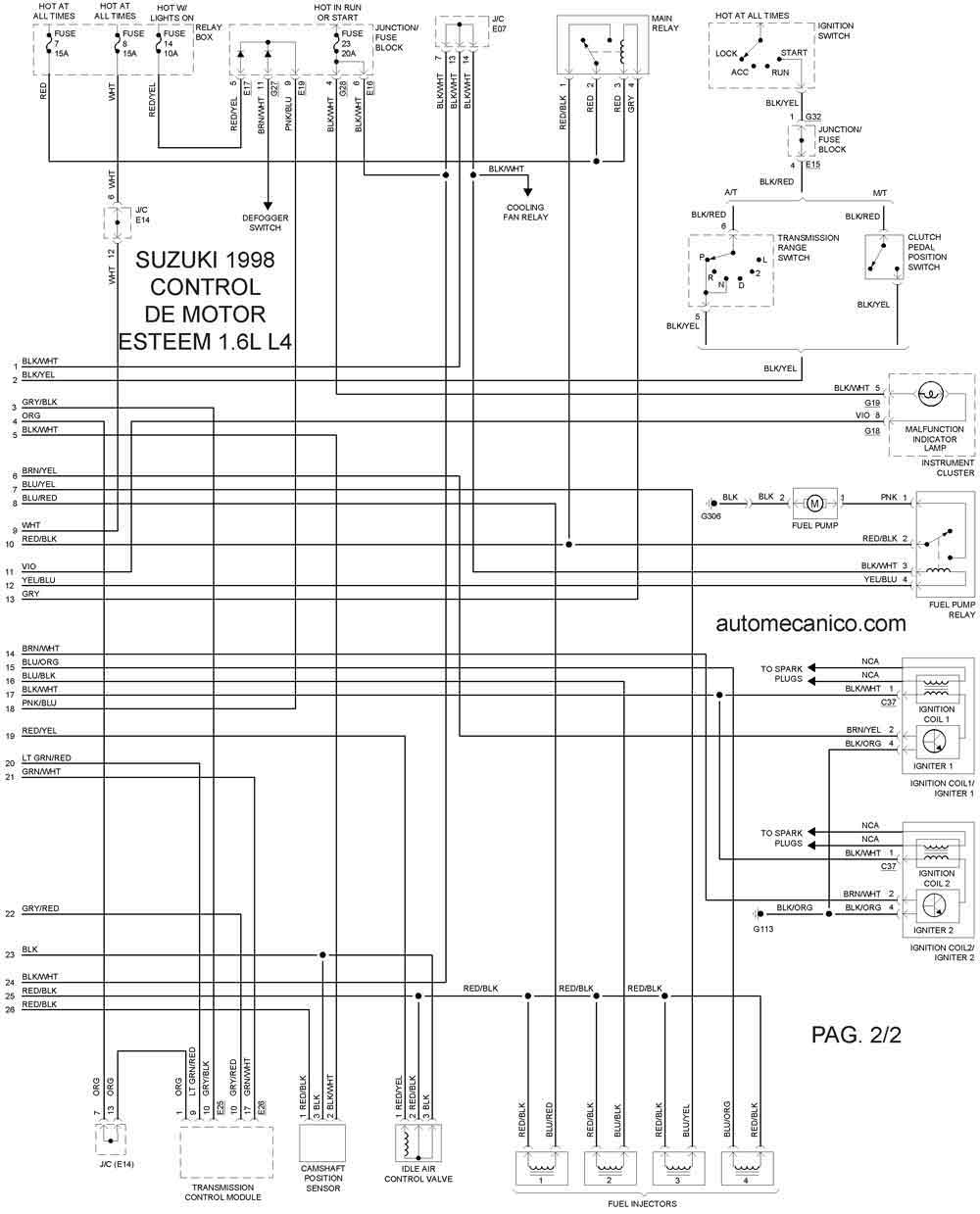

1998 ESTEEM 1.6L 4 CIL CONTROL DEL MOTOR 2/2
Año SUZUKI SIDEKICK 1.6L 4 CIL 1998

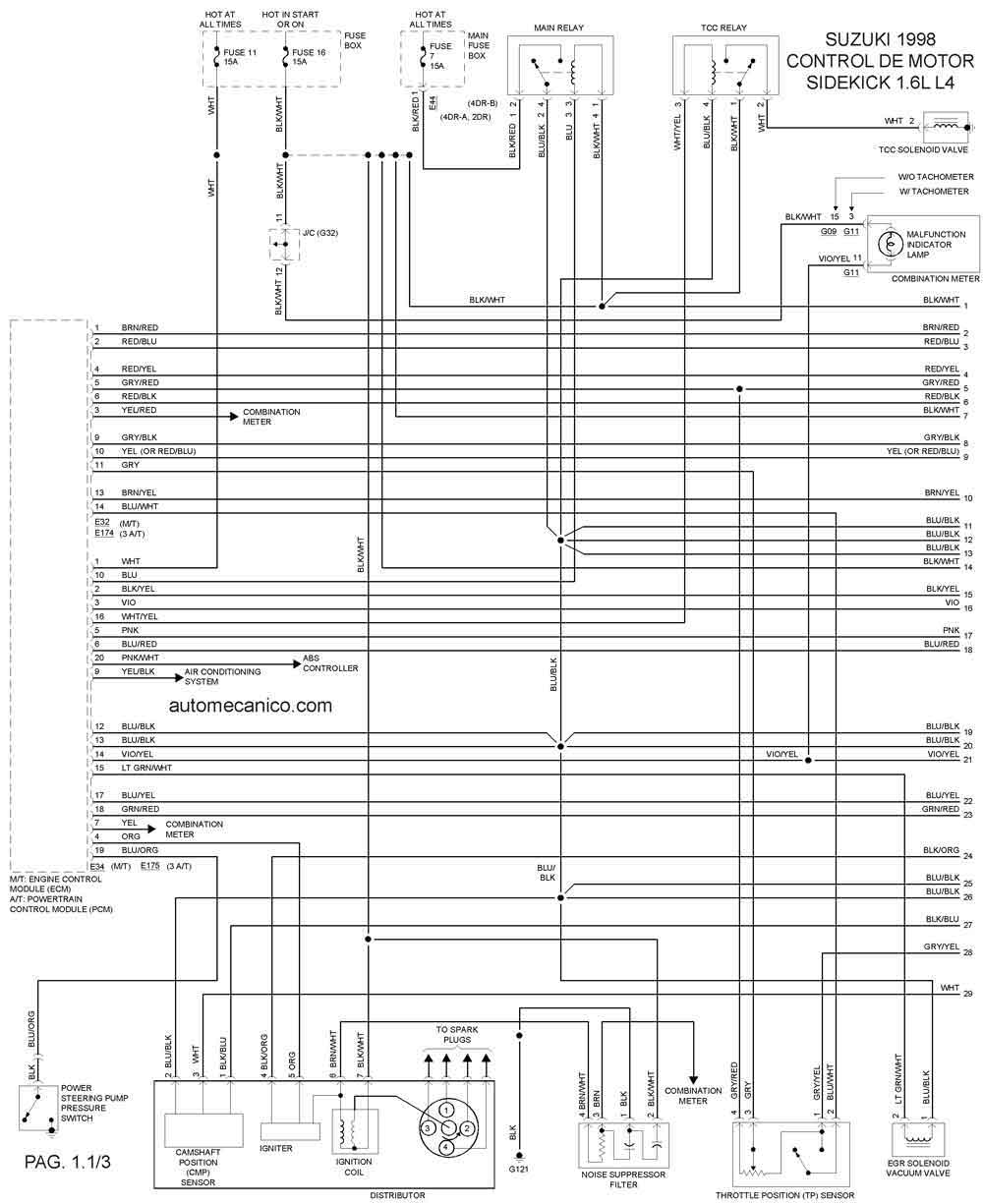

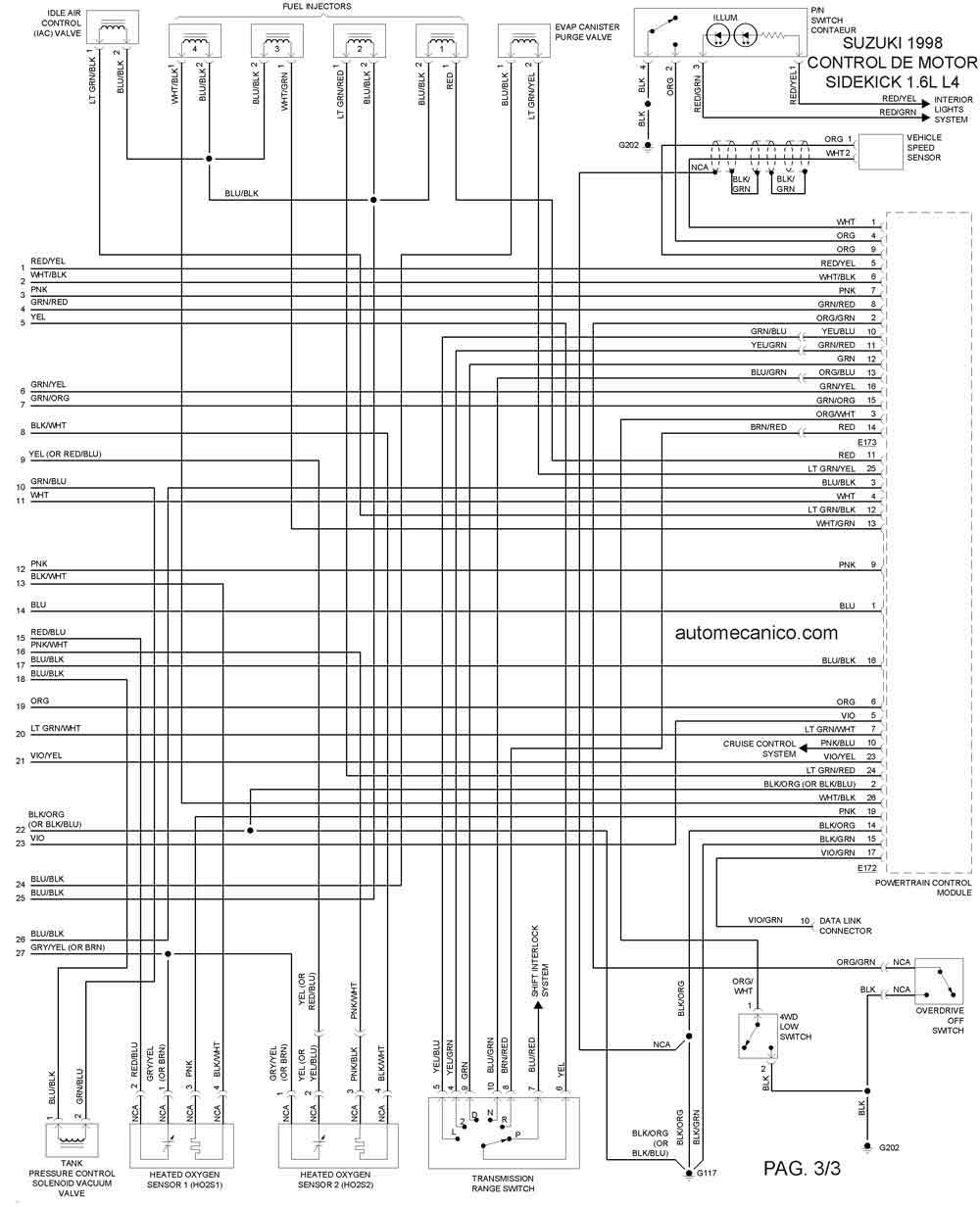

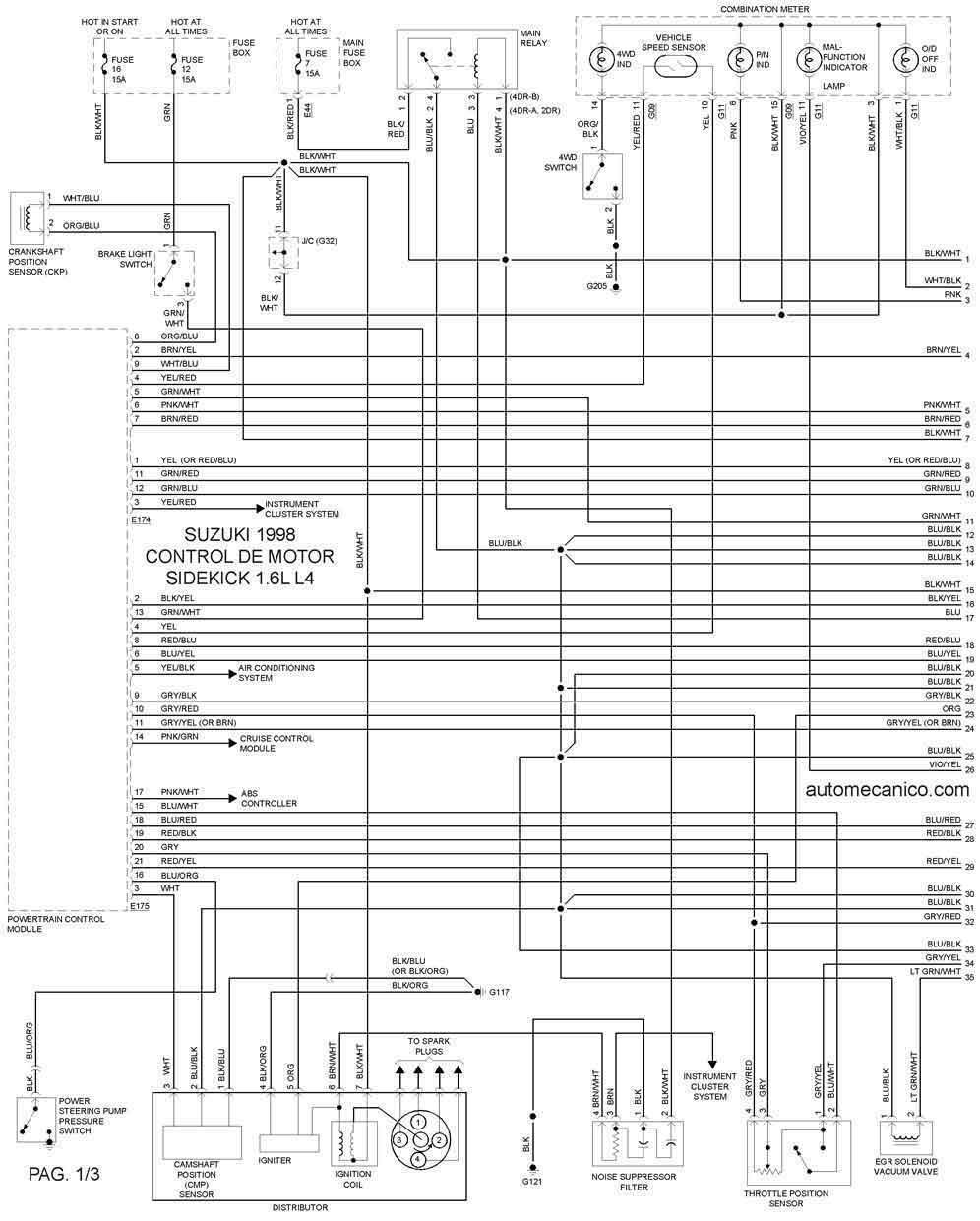

1998 SIDEKICK 1.6L 4 CIL CONTROL DEL MOTOR 1/6
1998 SIDEKICK 1.6L 4 CIL CONTROL DEL MOTOR 2/6

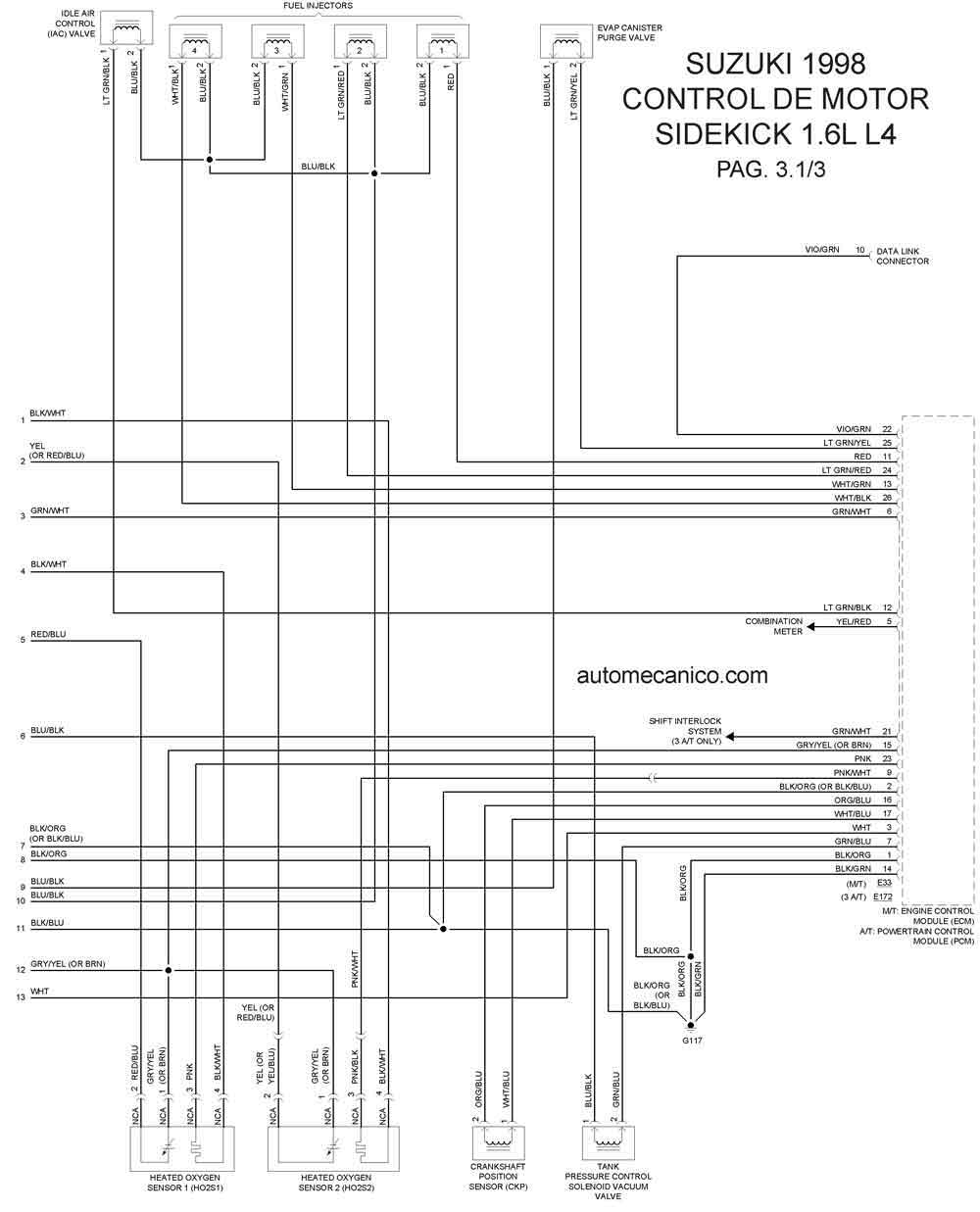

1998 SIDEKICK 1.6L 4 CIL CONTROL DEL MOTOR 3/6
1998 SIDEKICK 1.6L 4 CIL CONTROL DEL MOTOR 4/6
1998 SIDEKICK 1.6L 4 CIL CONTROL DEL MOTOR 5/6
1998 SIDEKICK 1.6L 4 CIL CONTROL DEL MOTOR 6/6
Año SUZUKI SIDEKICK 1.8L 4 CIL 1998

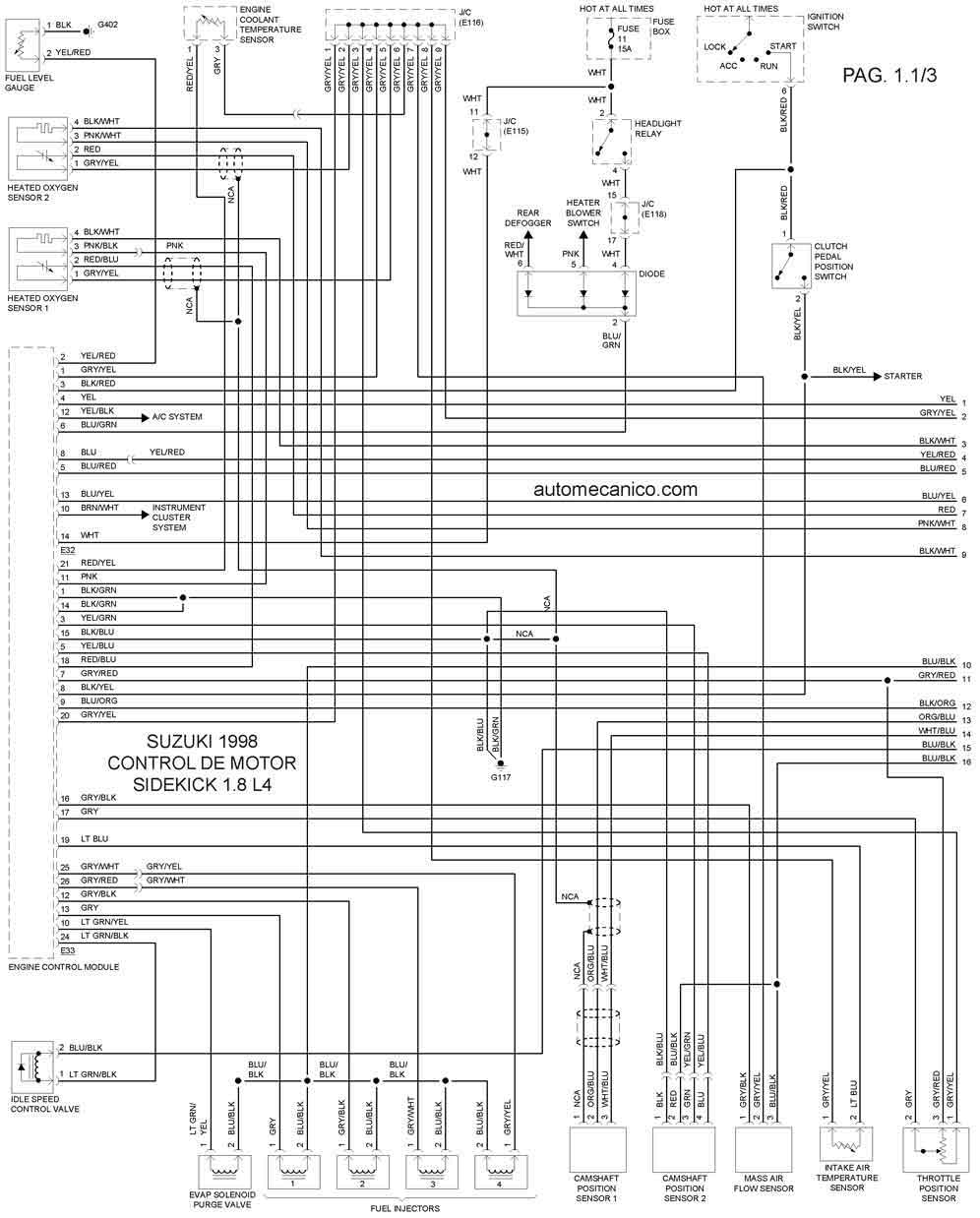

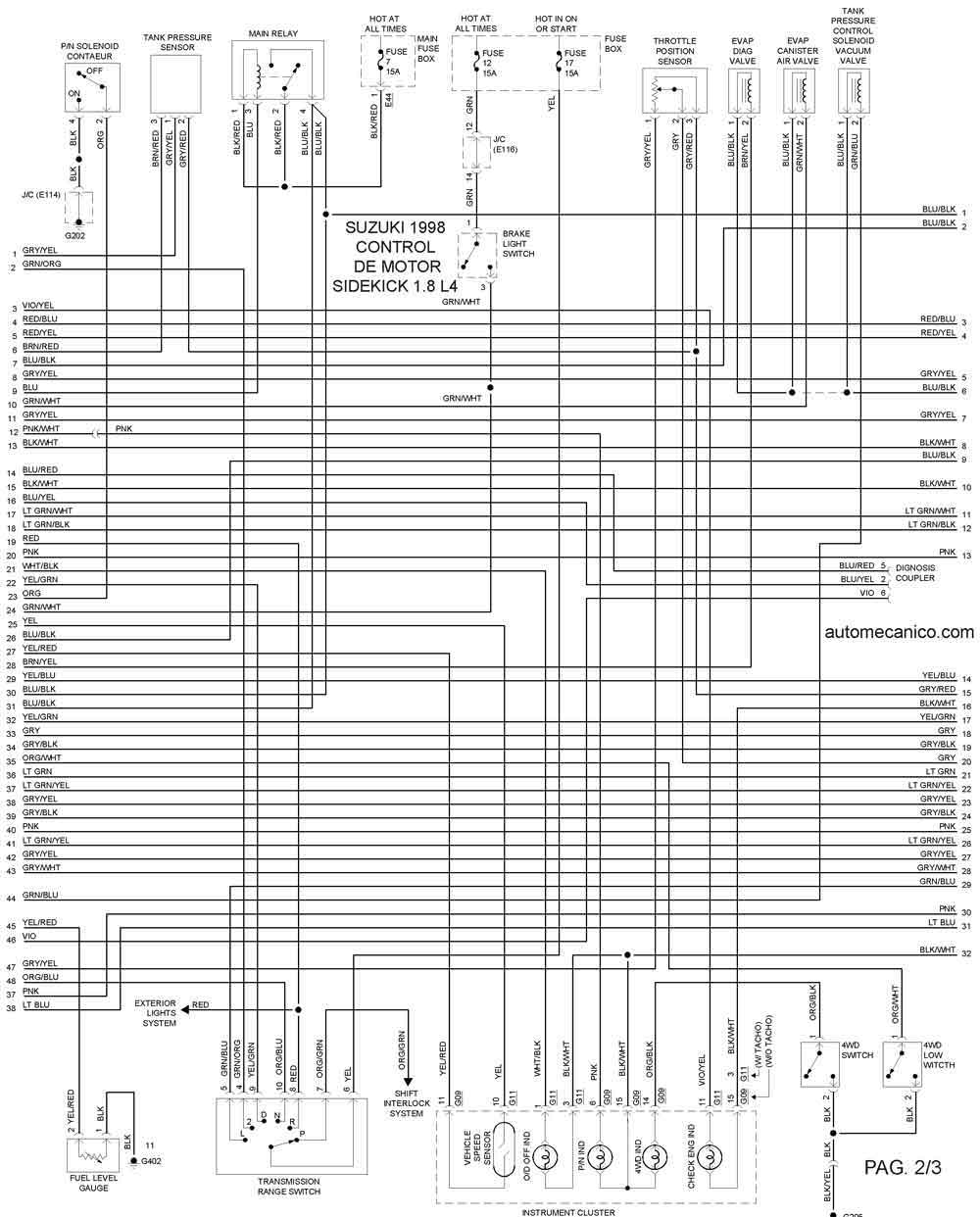

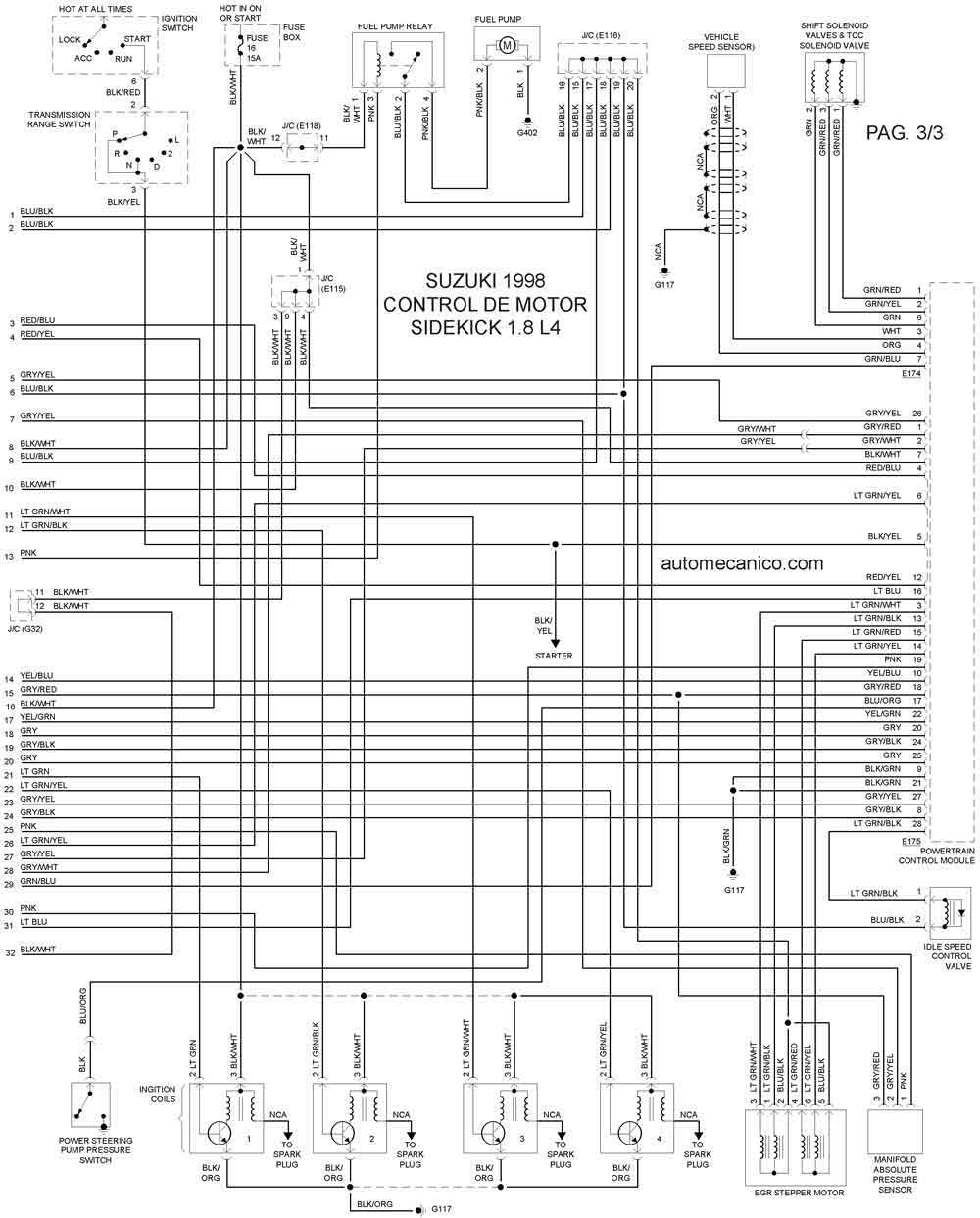

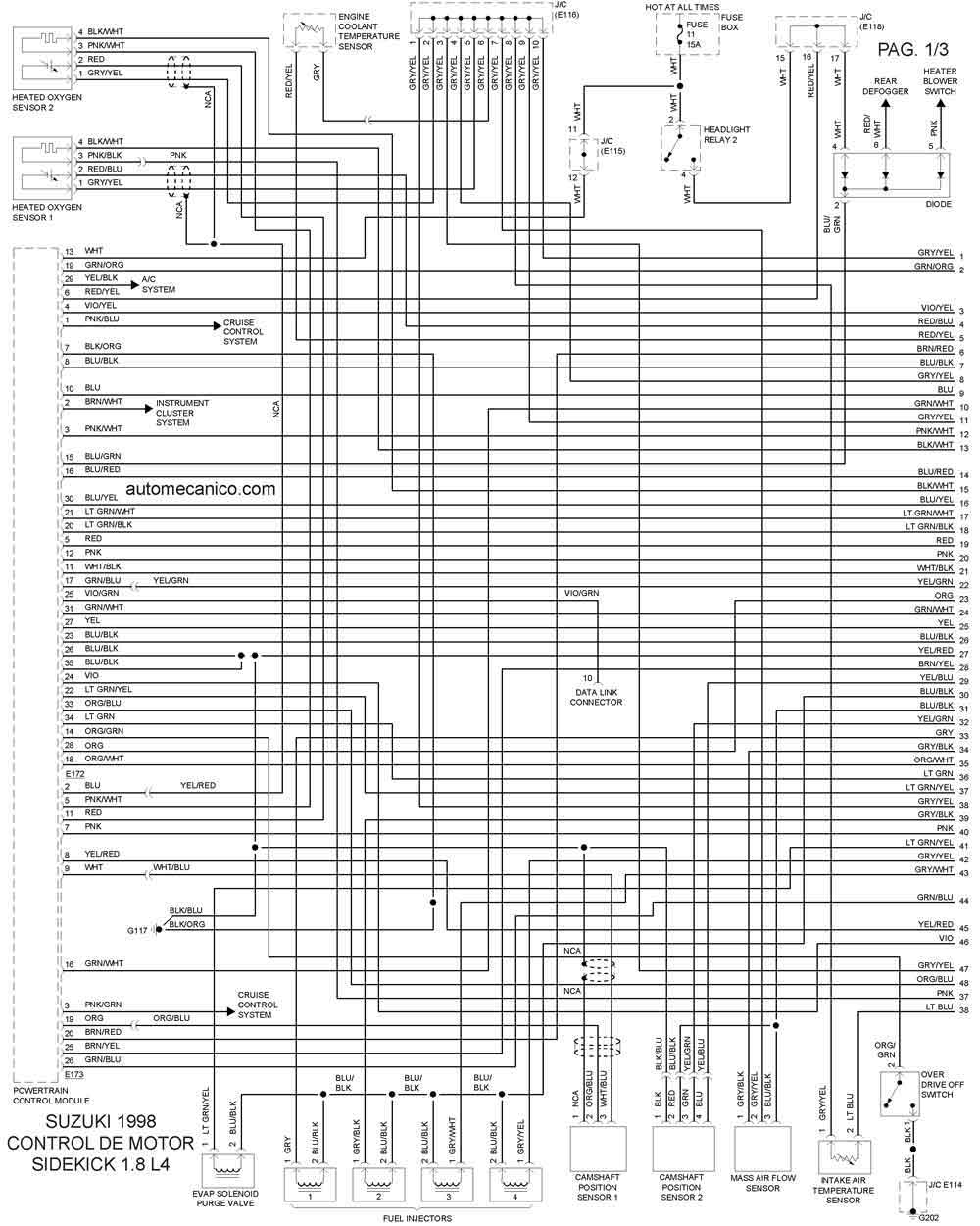

1998 SIDEKICK 1.8L 4 CIL CONTROL DEL MOTOR 1/5

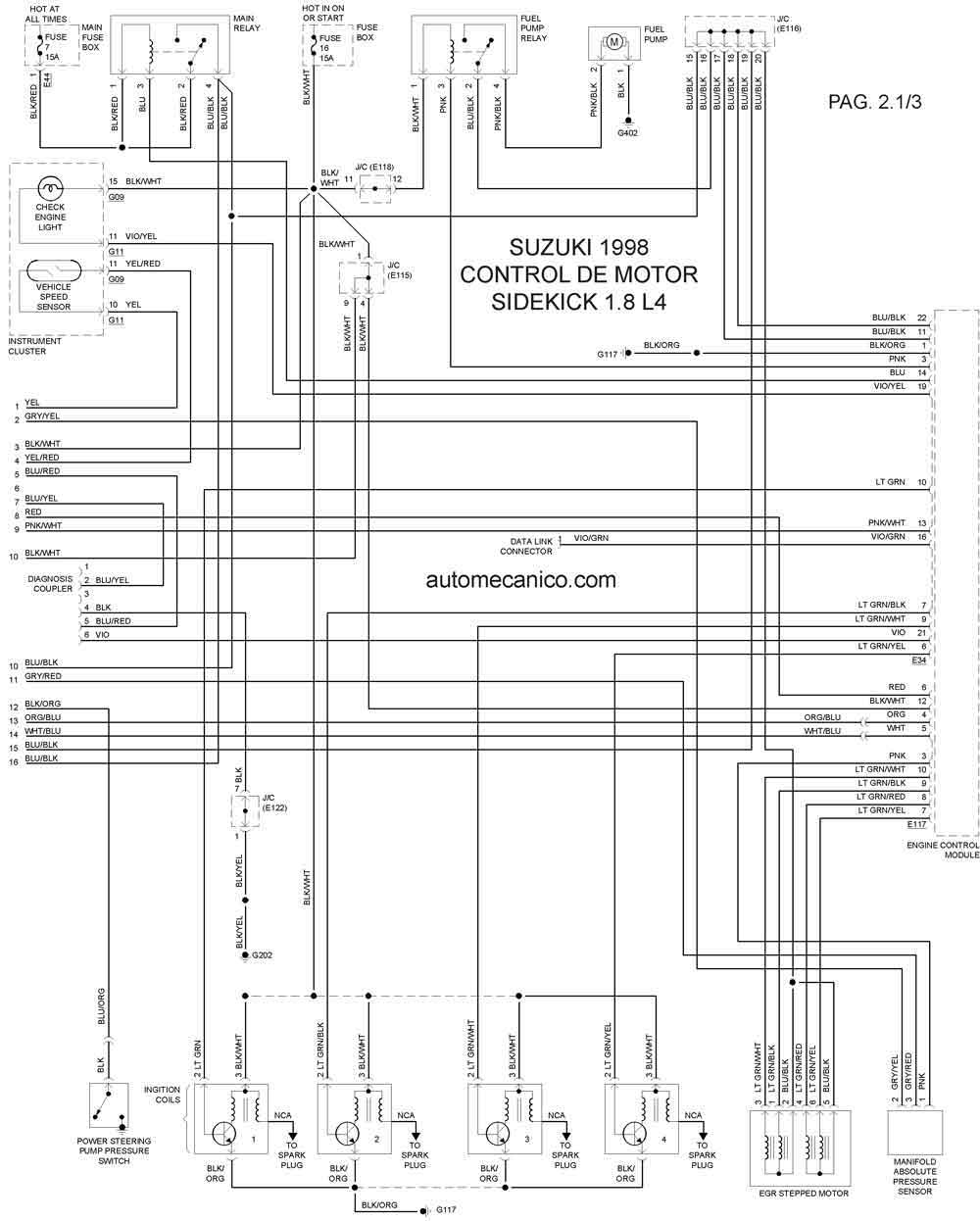

1998 SIDEKICK 1.8L 4 CIL CONTROL DEL MOTOR 2/5
1998 SIDEKICK 1.8L 4 CIL CONTROL DEL MOTOR 3/5
1998 SIDEKICK 1.8L 4 CIL CONTROL DEL MOTOR 4/5
1998 SIDEKICK 1.8L 4 CIL CONTROL DEL MOTOR 5/5
Año SUZUKI SWIFT 1.3L 4 CIL 1998

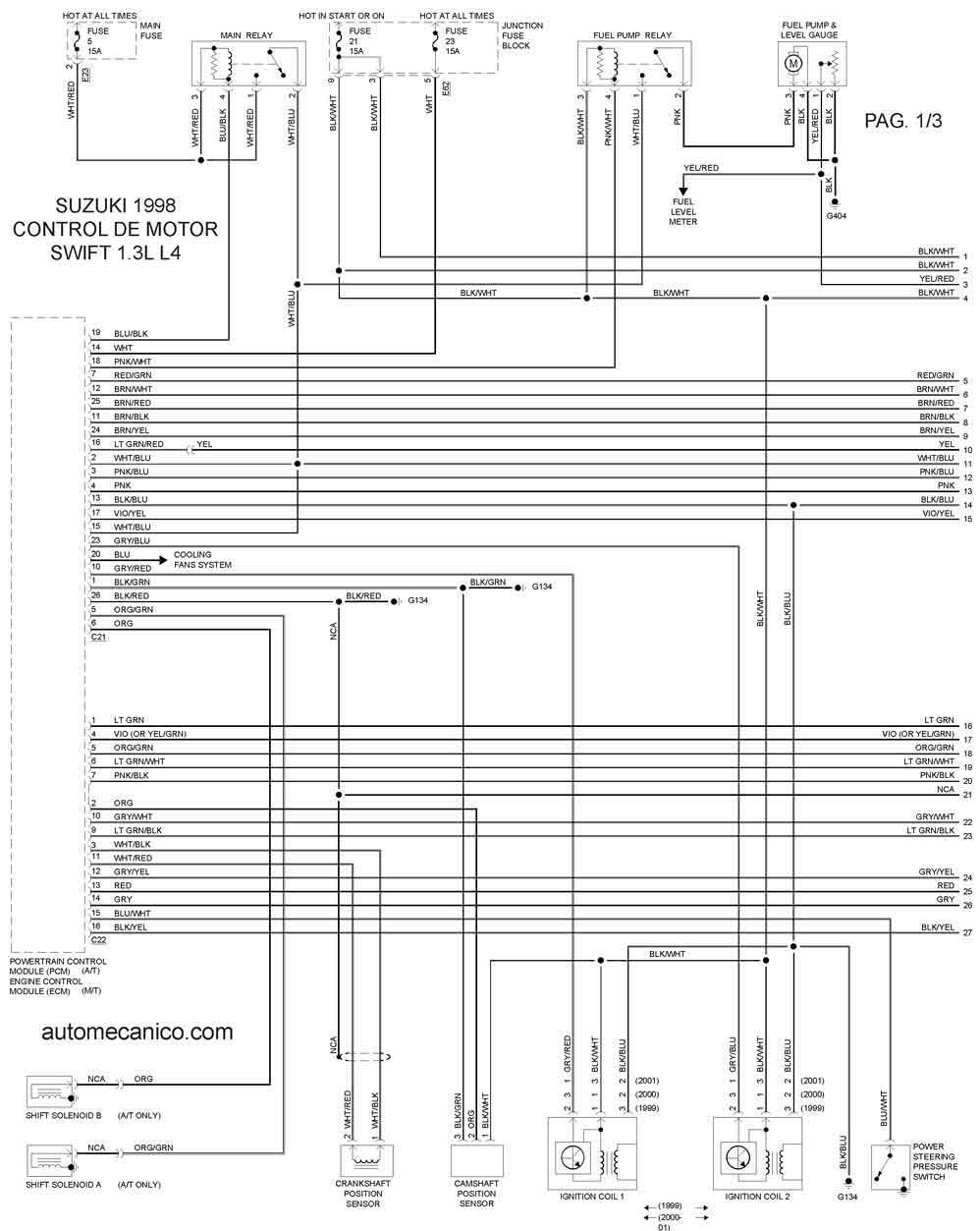

1998 SWIFT 1.3L 4 CIL CONTROL DEL MOTOR 1/3
1998 SWIFT 1.3L 4 CIL CONTROL DEL MOTOR 2/3

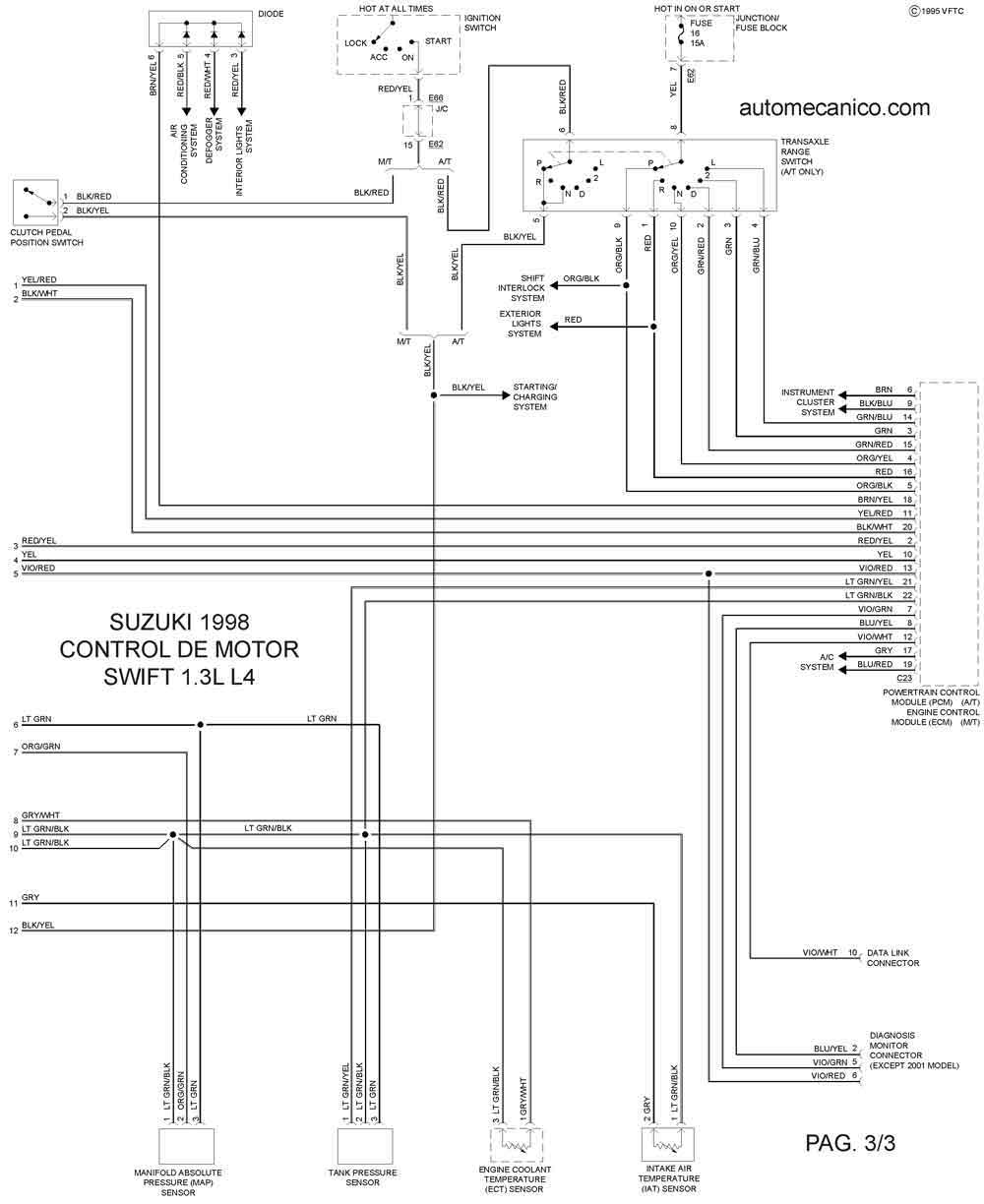

1998 SWIFT 1.3L 4 CIL CONTROL DEL MOTOR 3/3
Año SUZUKI X-90 1.6L 4 CIL 1998

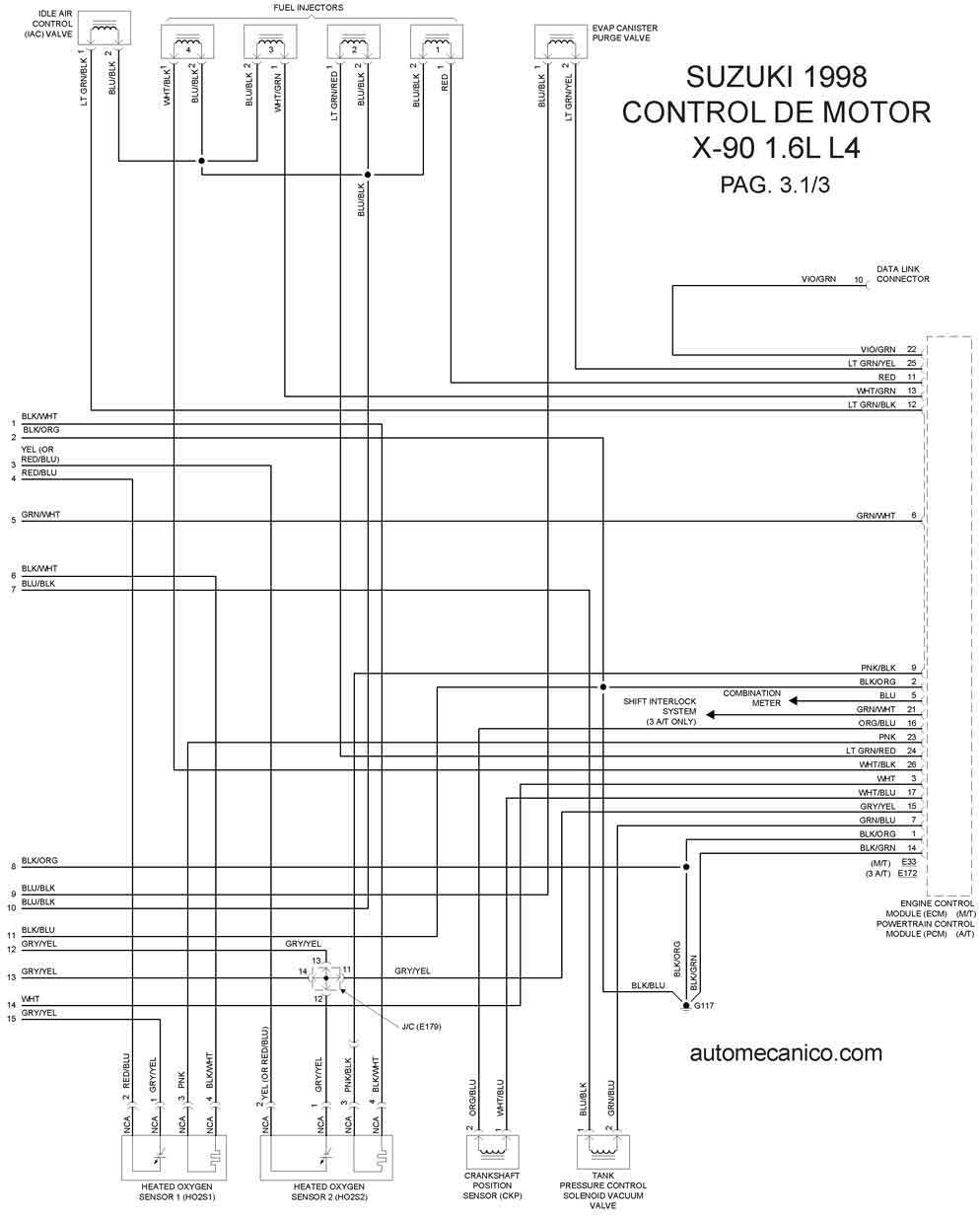

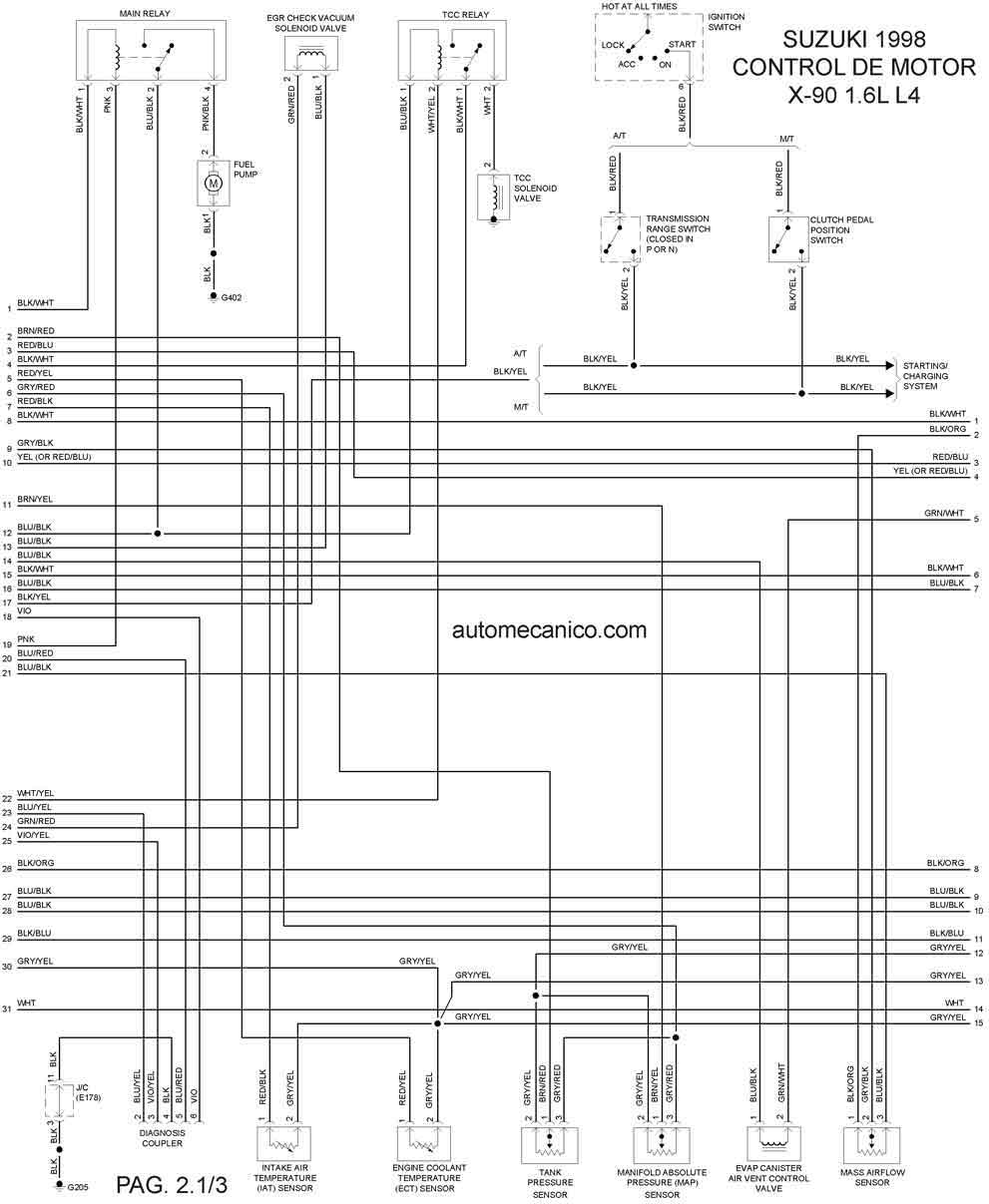

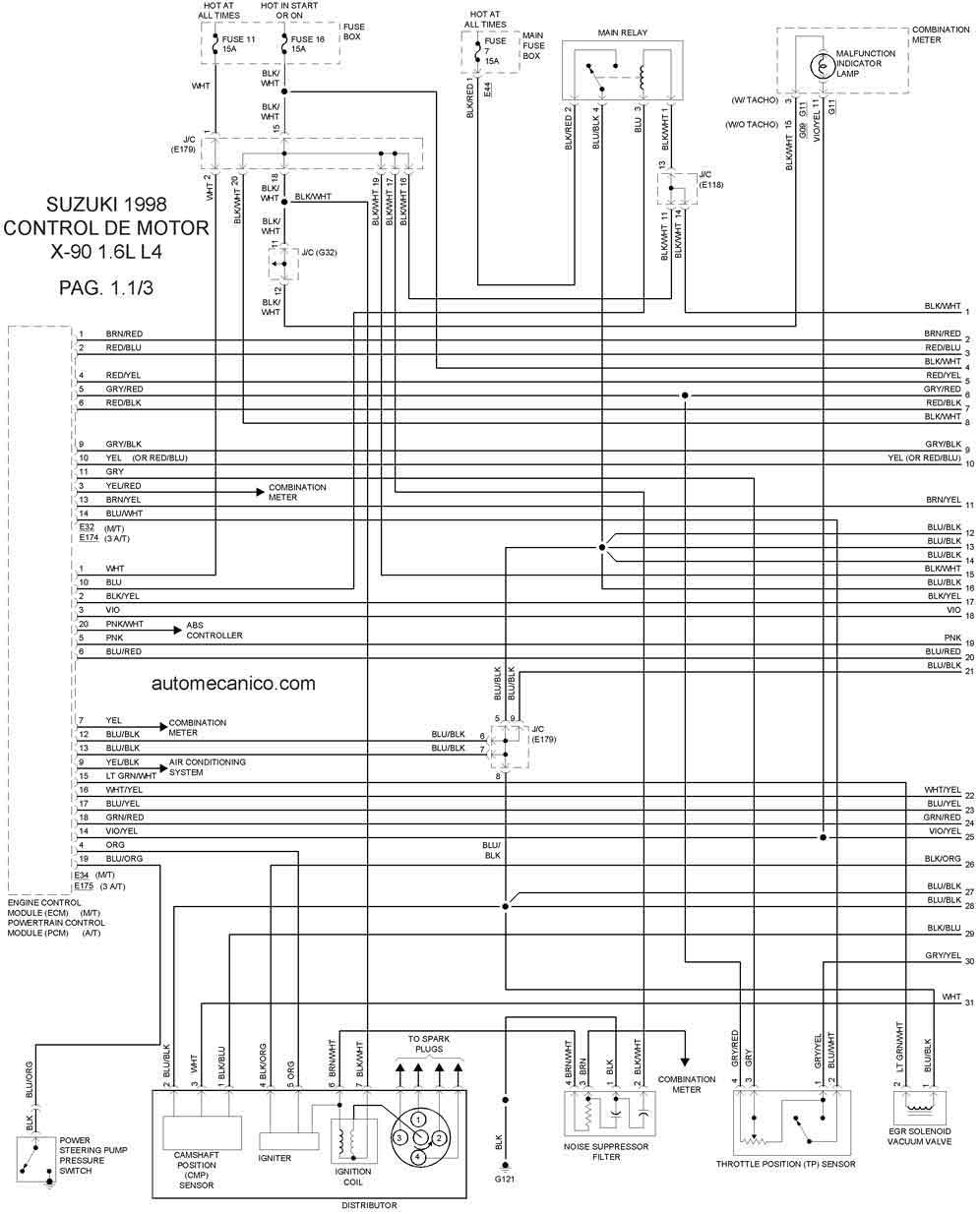

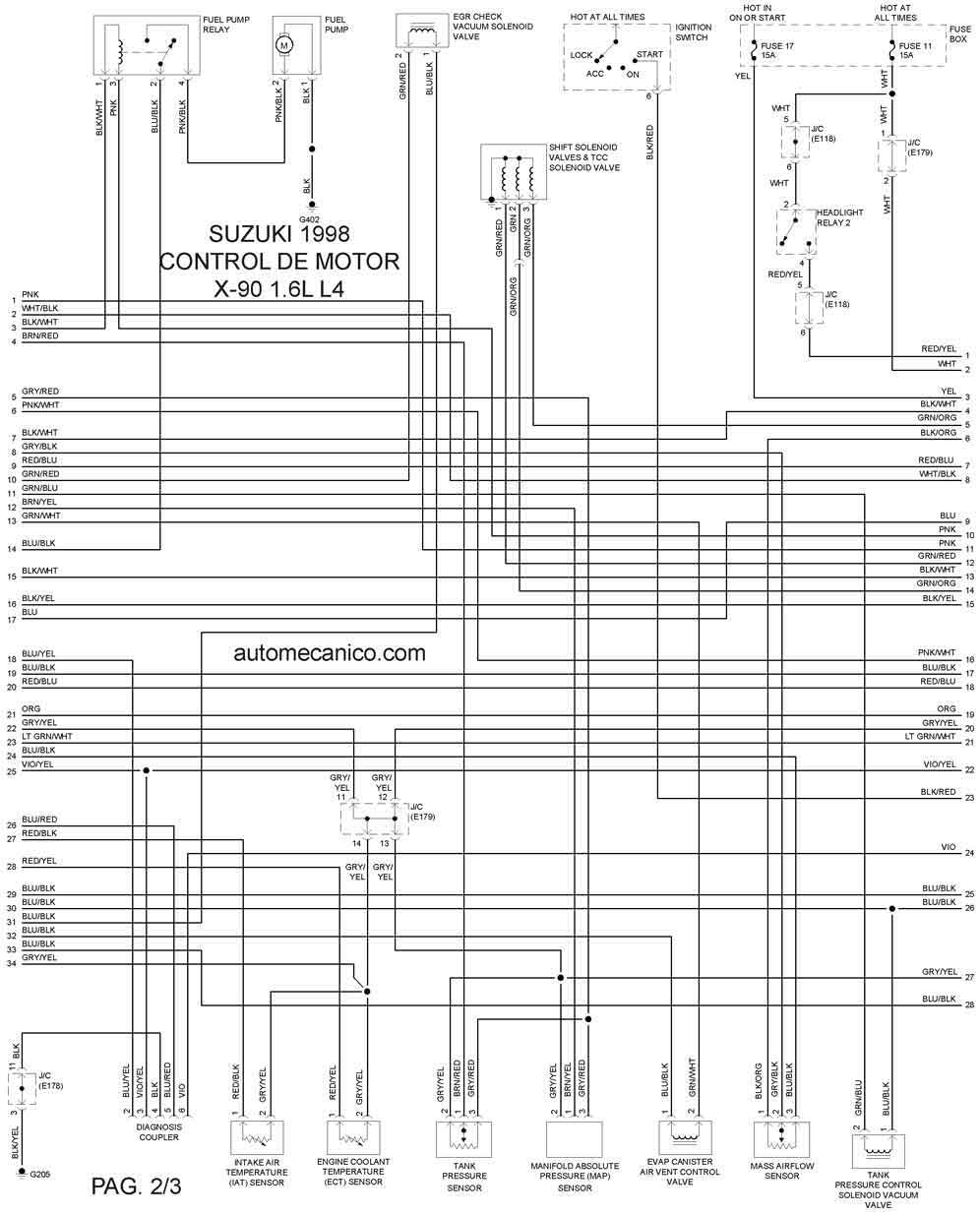

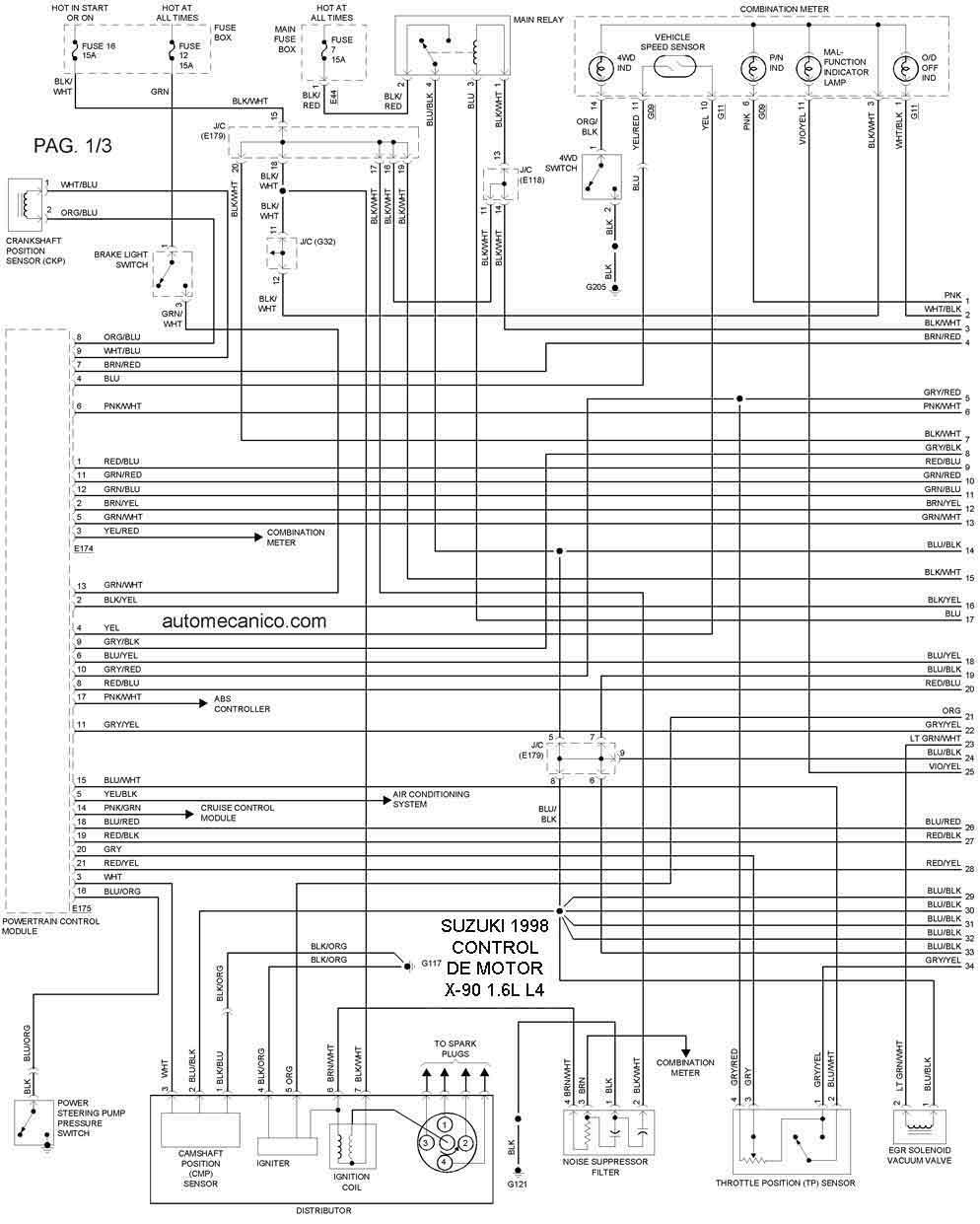

1998 X-90 1.6L 4 CIL CONTROL DEL MOTOR 1/6
1998 X-90 1.6L 4 CIL CONTROL DEL MOTOR 2/6

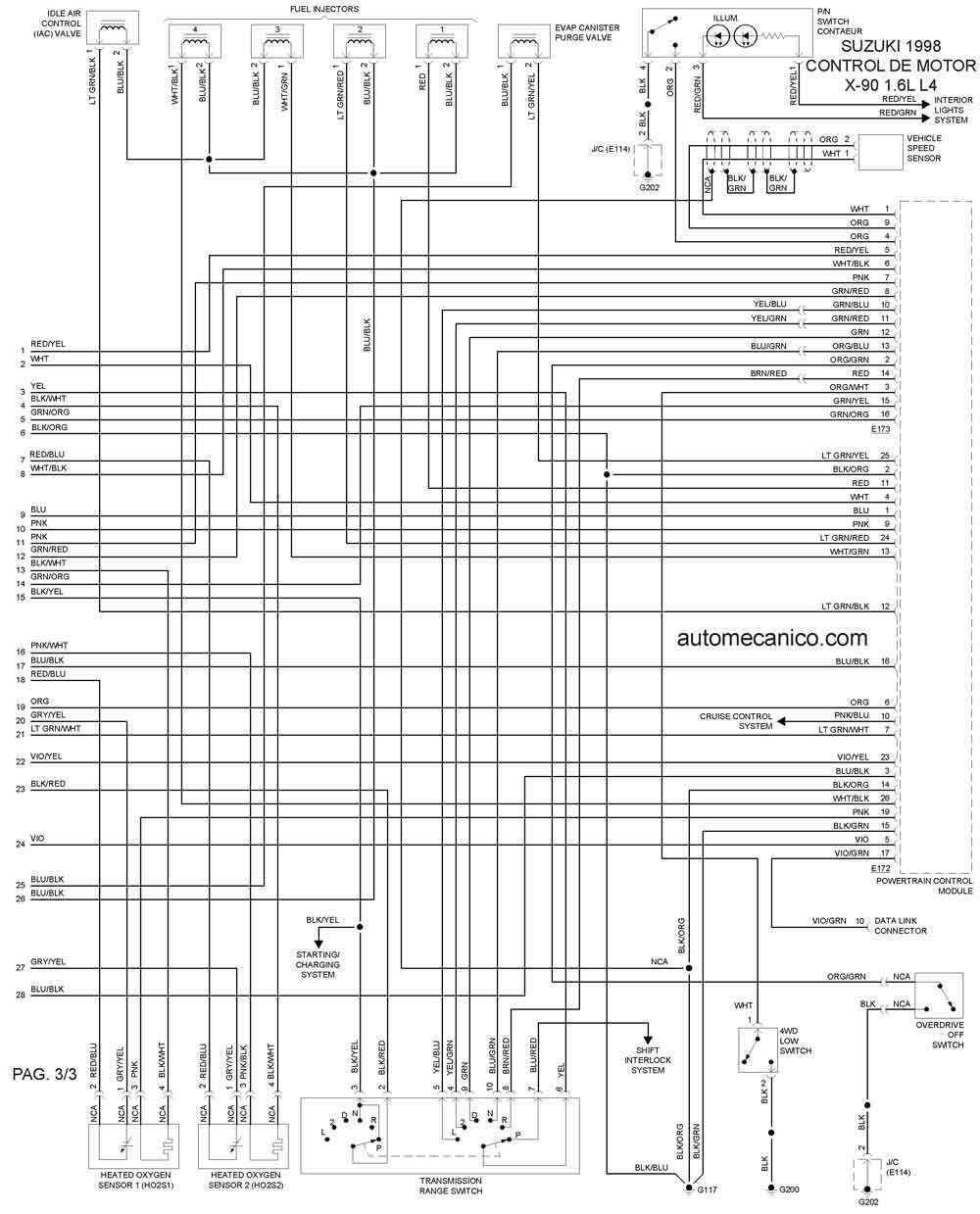

1998 X-90 1.6L 4 CIL CONTROL DEL MOTOR 3/6
1998 X-90 1.6L 4 CIL CONTROL DEL MOTOR 4/6
1998 X-90 1.6L 4 CIL CONTROL DEL MOTOR 5/6
1998 X-90 1.6L 4 CIL CONTROL DEL MOTOR 6/6
