| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MAZDA 1998 |
DIAGRAMAS - MAZDA: 626, B2500, B3000 - 1998 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / MAZDA: 626, B2500, B3000 - 1998 - |
| Año | MAZDA | 626 2.0L 4 CIL 1998 |

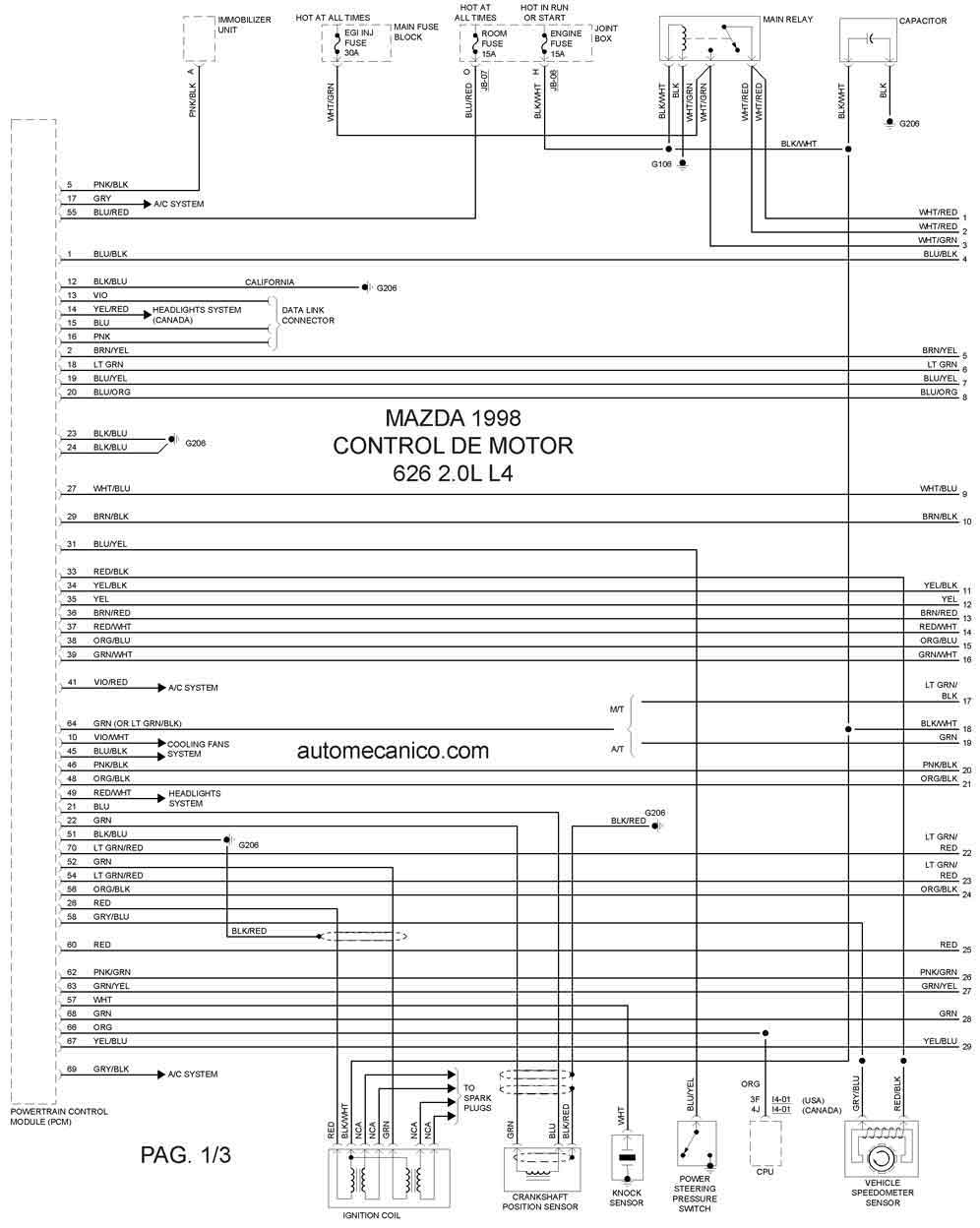

| 1998 | 626 2.0L 4 CIL | CONTROL DEL MOTOR 1/3 |

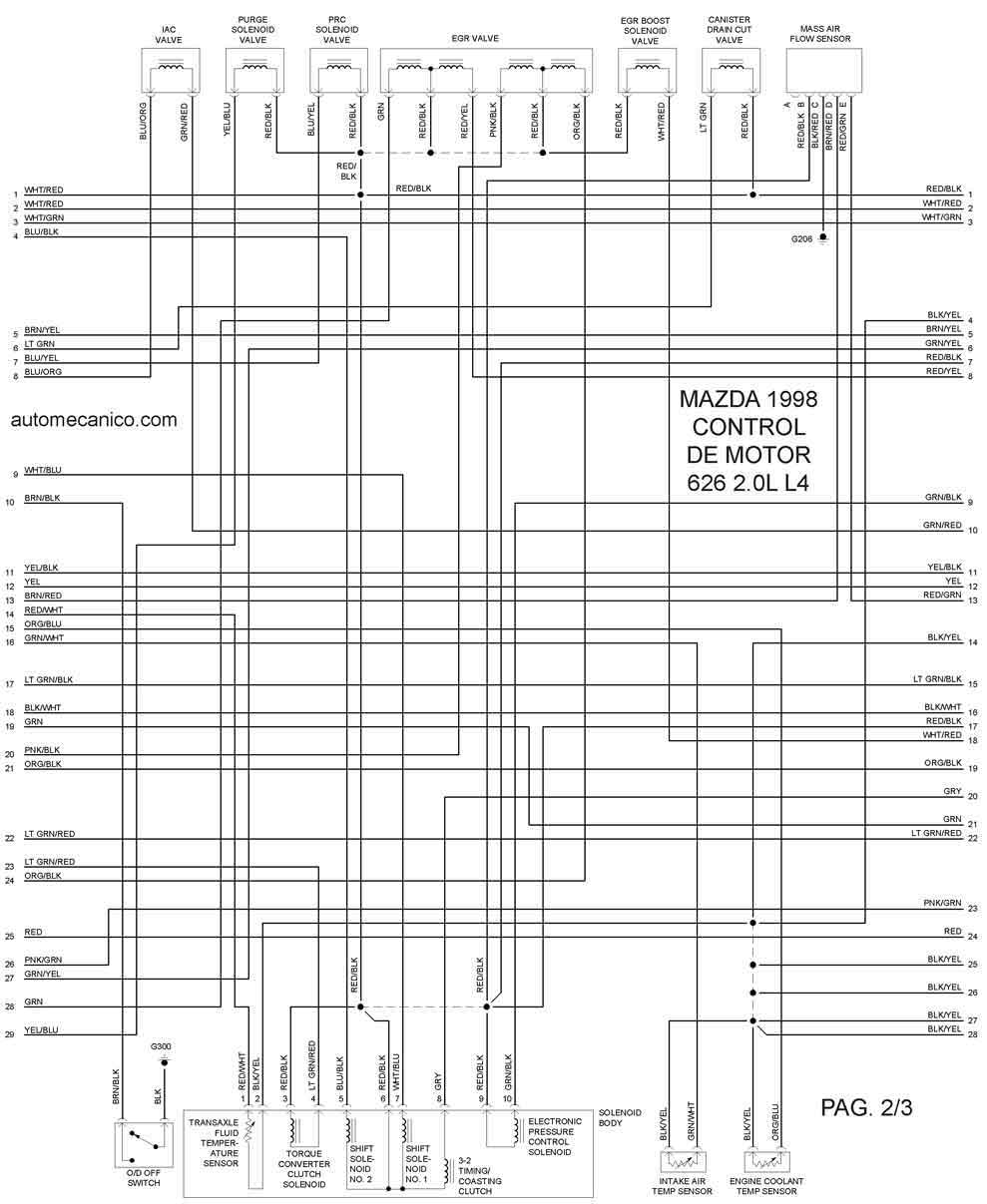

| 1998 | 626 2.0L 4 CIL | CONTROL DEL MOTOR 2/3 |
| 1998 | 626 2.0L 4 CIL | CONTROL DEL MOTOR 3/3 |
| Año | MAZDA | 626 2.5L V6 1998 |

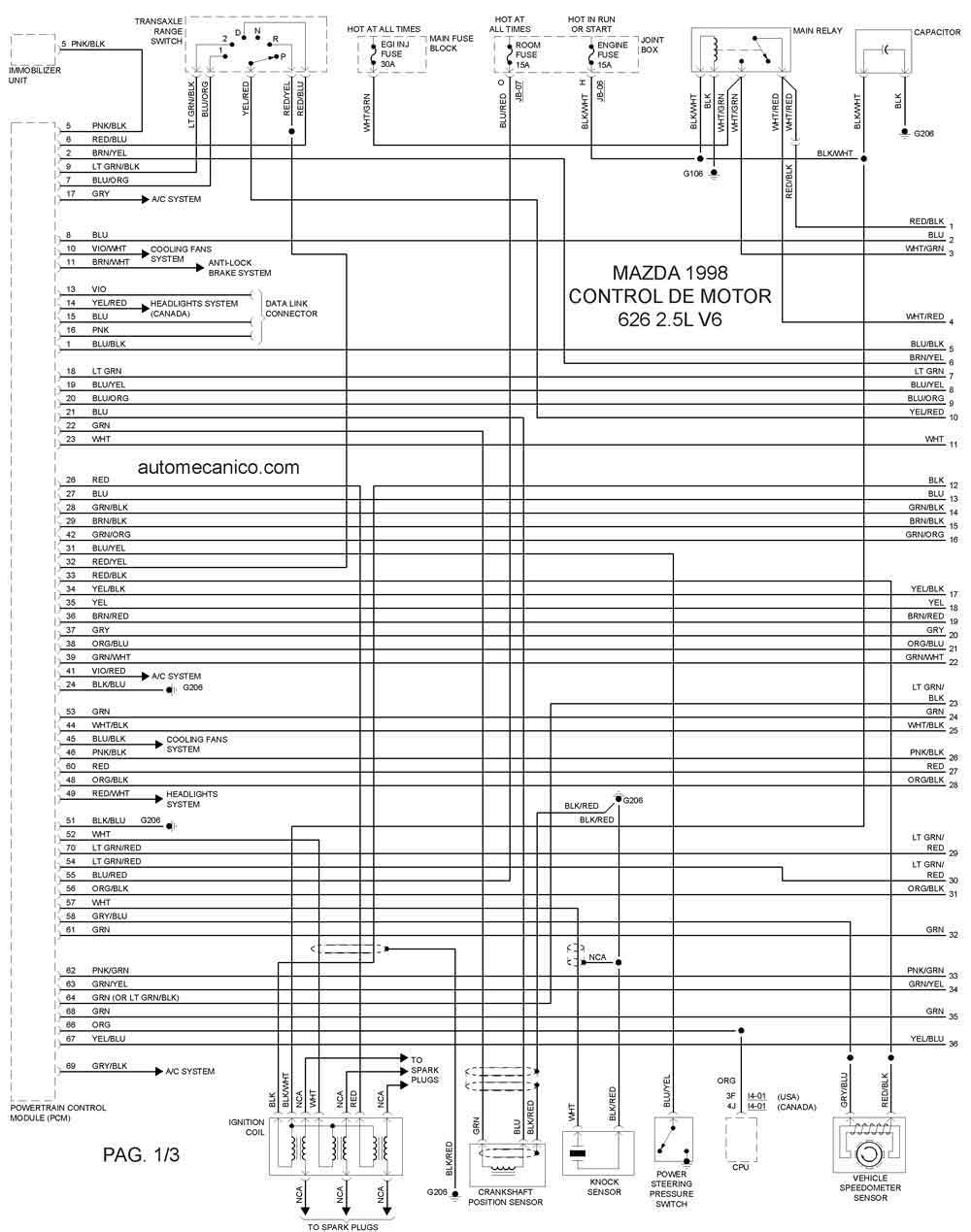

| 1998 | 626 2.5L V6 | CONTROL DEL MOTOR 1/3 |

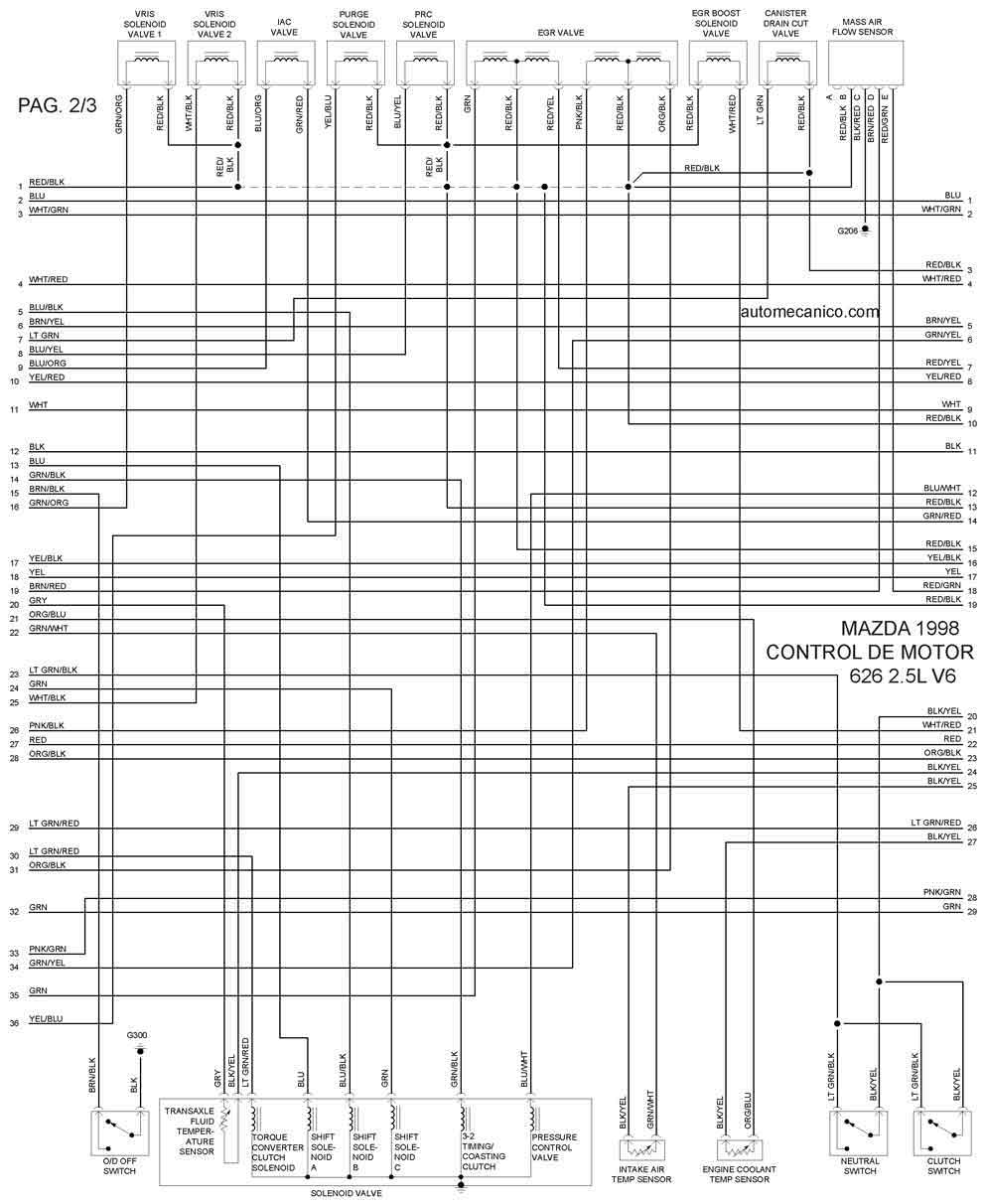

| 1998 | 626 2.5L V6 | CONTROL DEL MOTOR 2/3 |

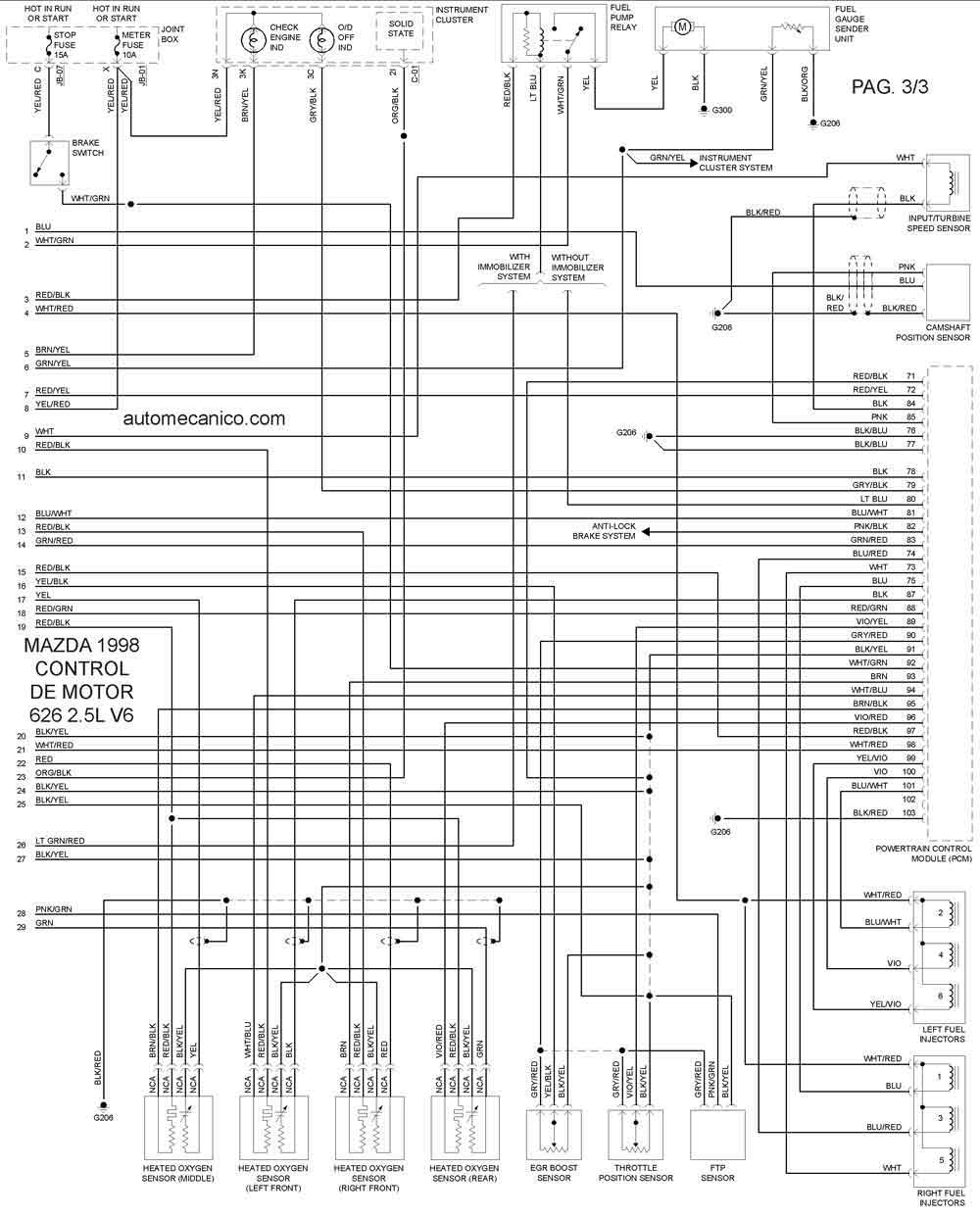

| 1998 | 626 2.5L V6 | CONTROL DEL MOTOR 3/3 |
| Año | MAZDA | B2500 2.5L V6 1998 |
| 1998 | B2500 2.5L V6 | CONTROL DEL MOTOR 1/4 |

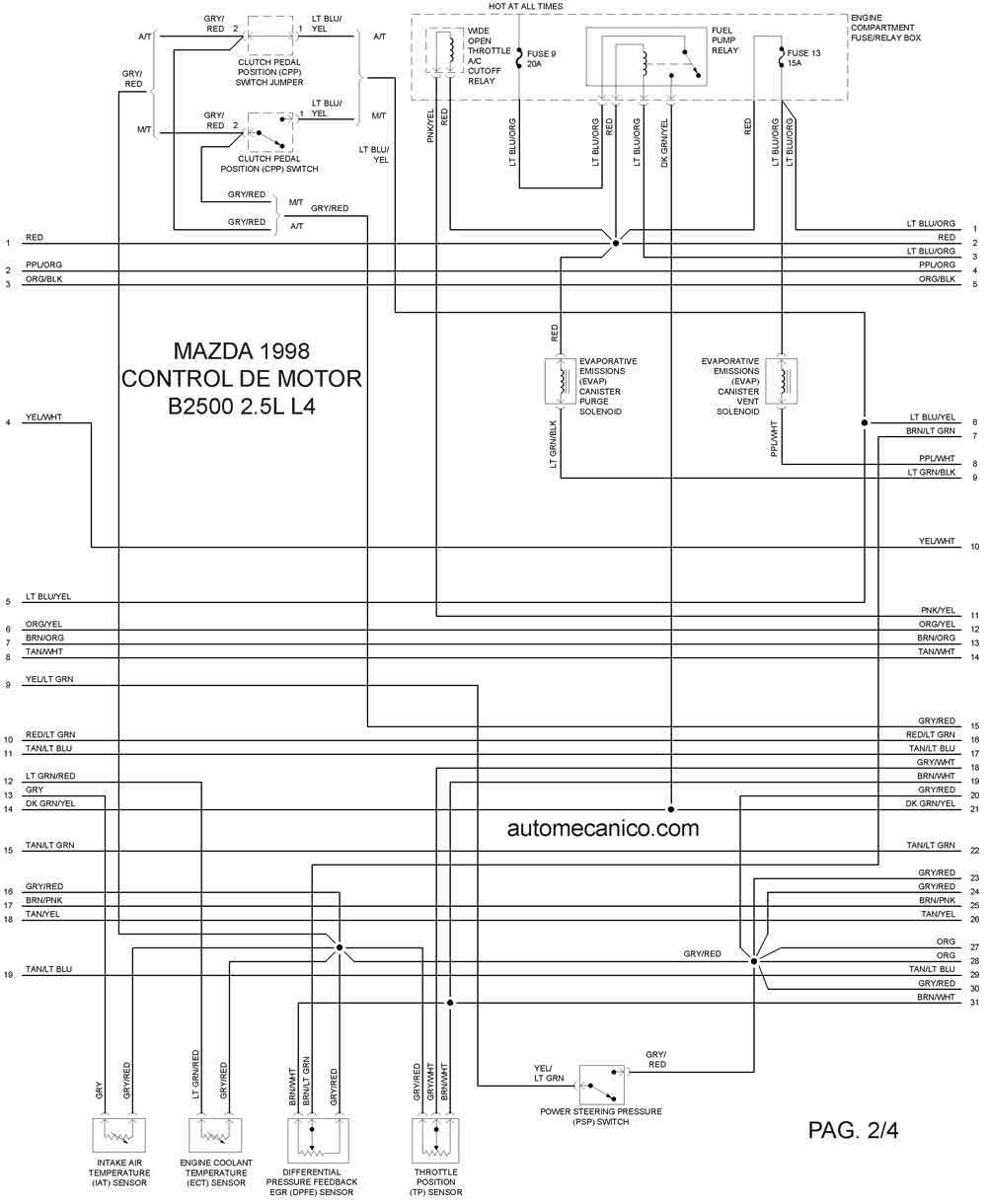

| 1998 | B2500 2.5L V6 | CONTROL DEL MOTOR 2/4 |

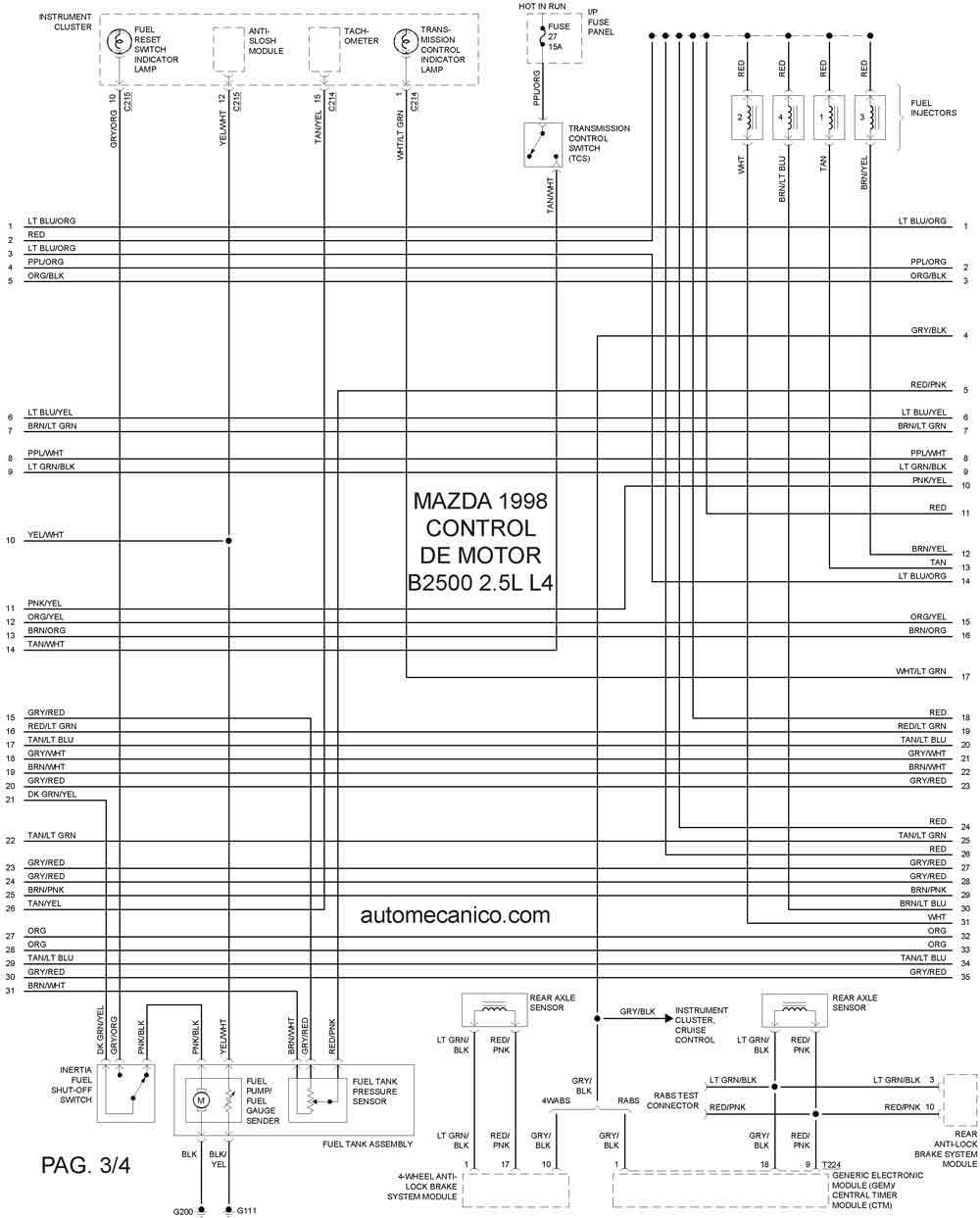

| 1998 | B2500 2.5L V6 | CONTROL DEL MOTOR 3/4 |
| 1998 | B2500 2.5L V6 | CONTROL DEL MOTOR 4/4 |
| Año | MAZDA | B3000 3.0L V6 1998 |

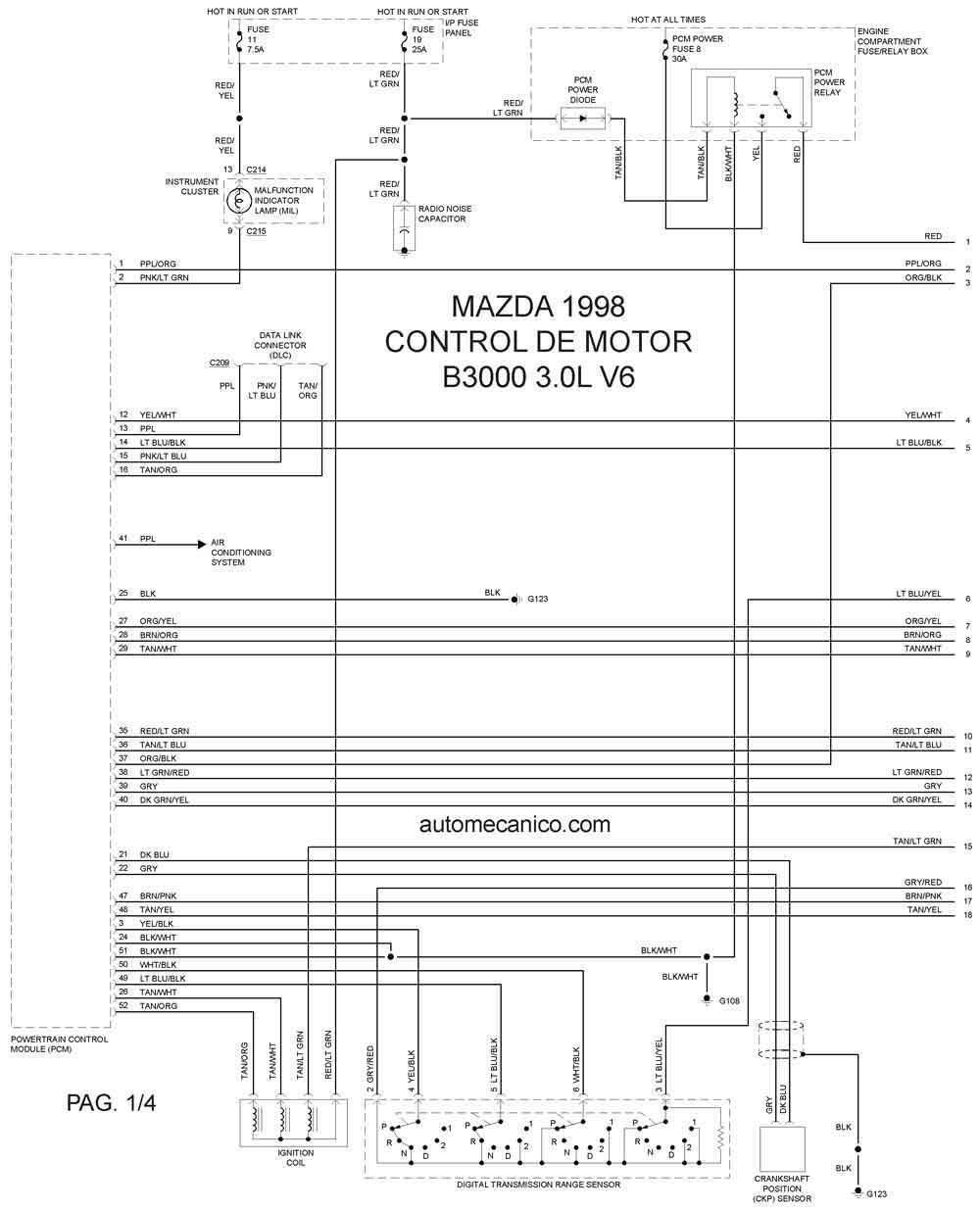

| 1998 | B3000 3.0L V6 | CONTROL DEL MOTOR 1/4 |

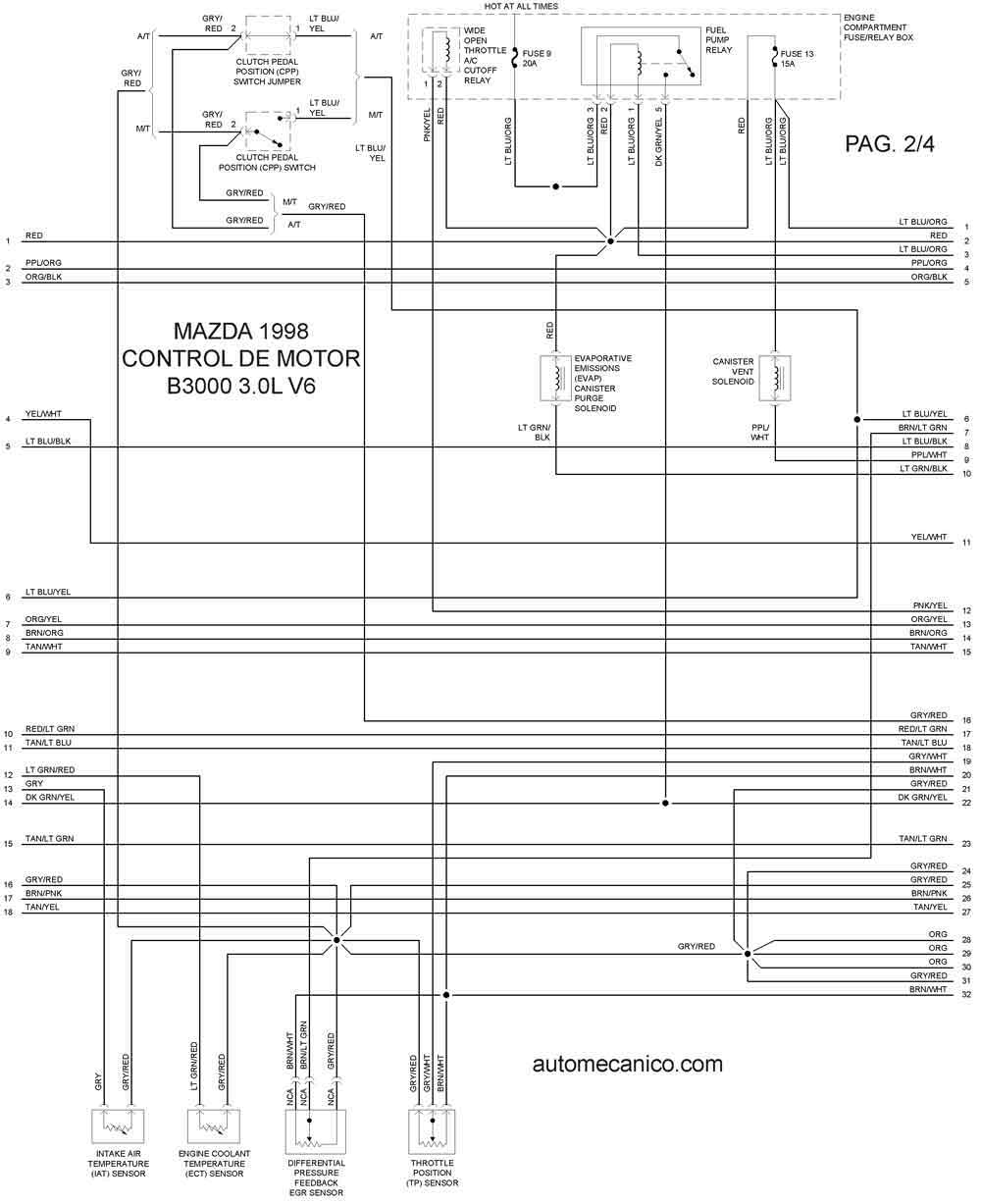

| 1998 | B3000 3.0L V6 | CONTROL DEL MOTOR 2/4 |

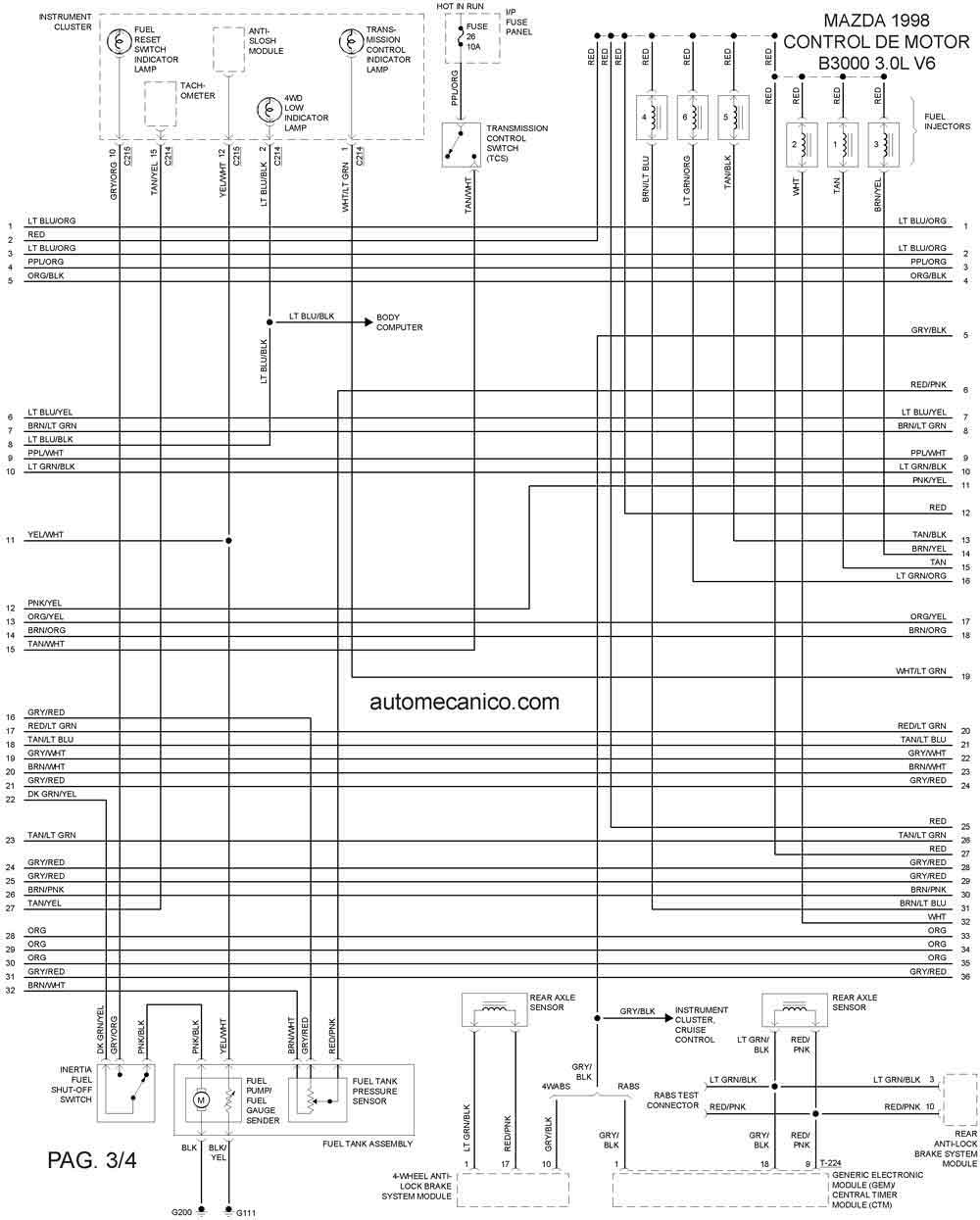

| 1998 | B3000 3.0L V6 | CONTROL DEL MOTOR 3/4 |

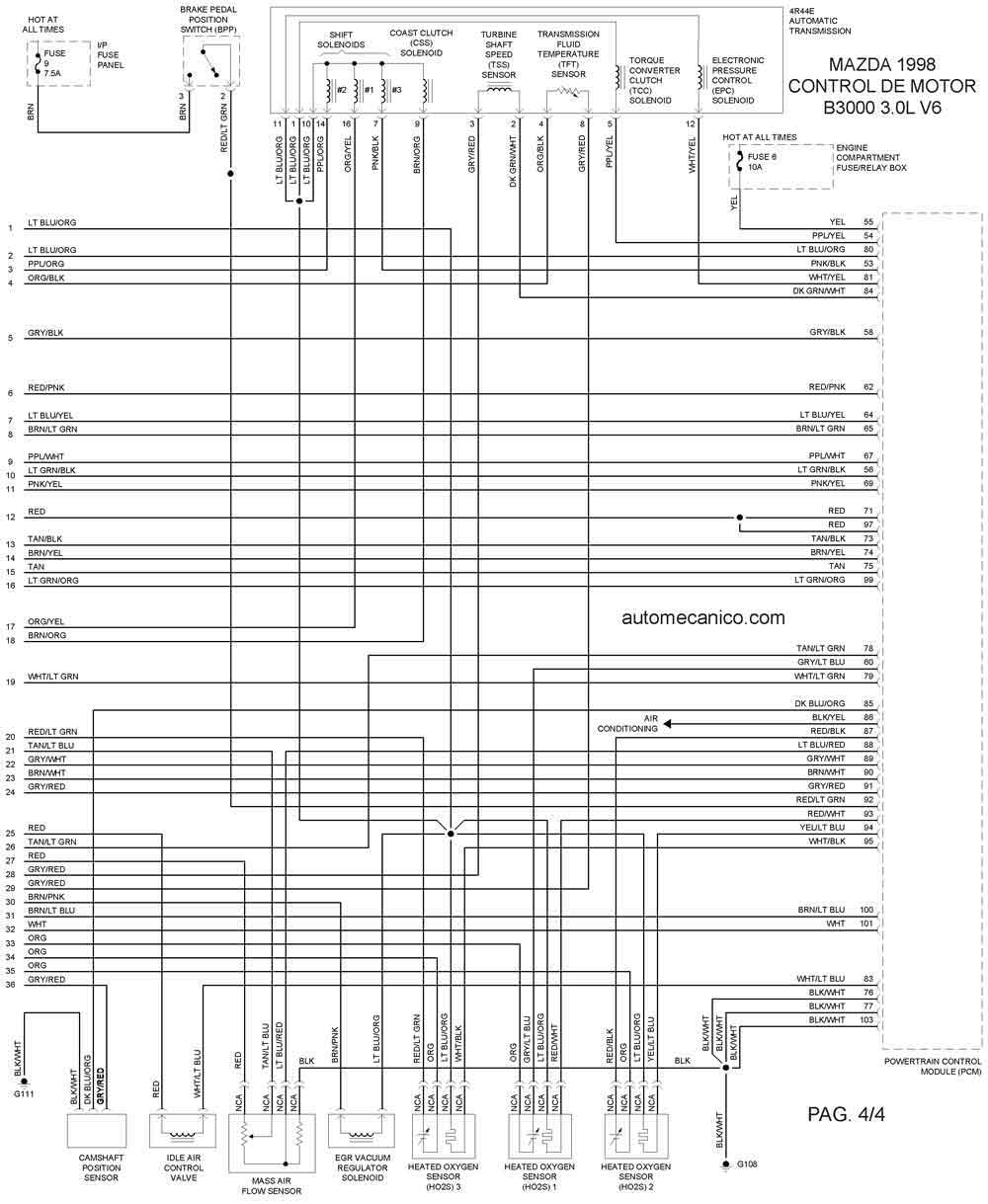

| 1998 | B3000 3.0L V6 | CONTROL DEL MOTOR 4/4 |
