| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MAZDA 2005 |
DIAGRAMAS - MAZDA: MPV, RX8 R2, TRIBUTE - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / MAZDA: MPV, RX8 R2, TRIBUTE - 2005 - |
| Año | MAZDA | MPV 3.0L V6 |
| 2005 | MPV 3.0L V6 | CONTROL DEL MOTOR 1/3 |
| 2005 | MPV 3.0L V6 | CONTROL DEL MOTOR 2/3 |
| 2005 | MPV 3.0L V6 | CONTROL DEL MOTOR 3/3 |
| Año | MAZDA | RX-8 R2 1.3L ROTATIVO |
| 2005 | RX-8 R2 1.3L ROTATIVO | CONTROL DEL MOTOR 1/5 |

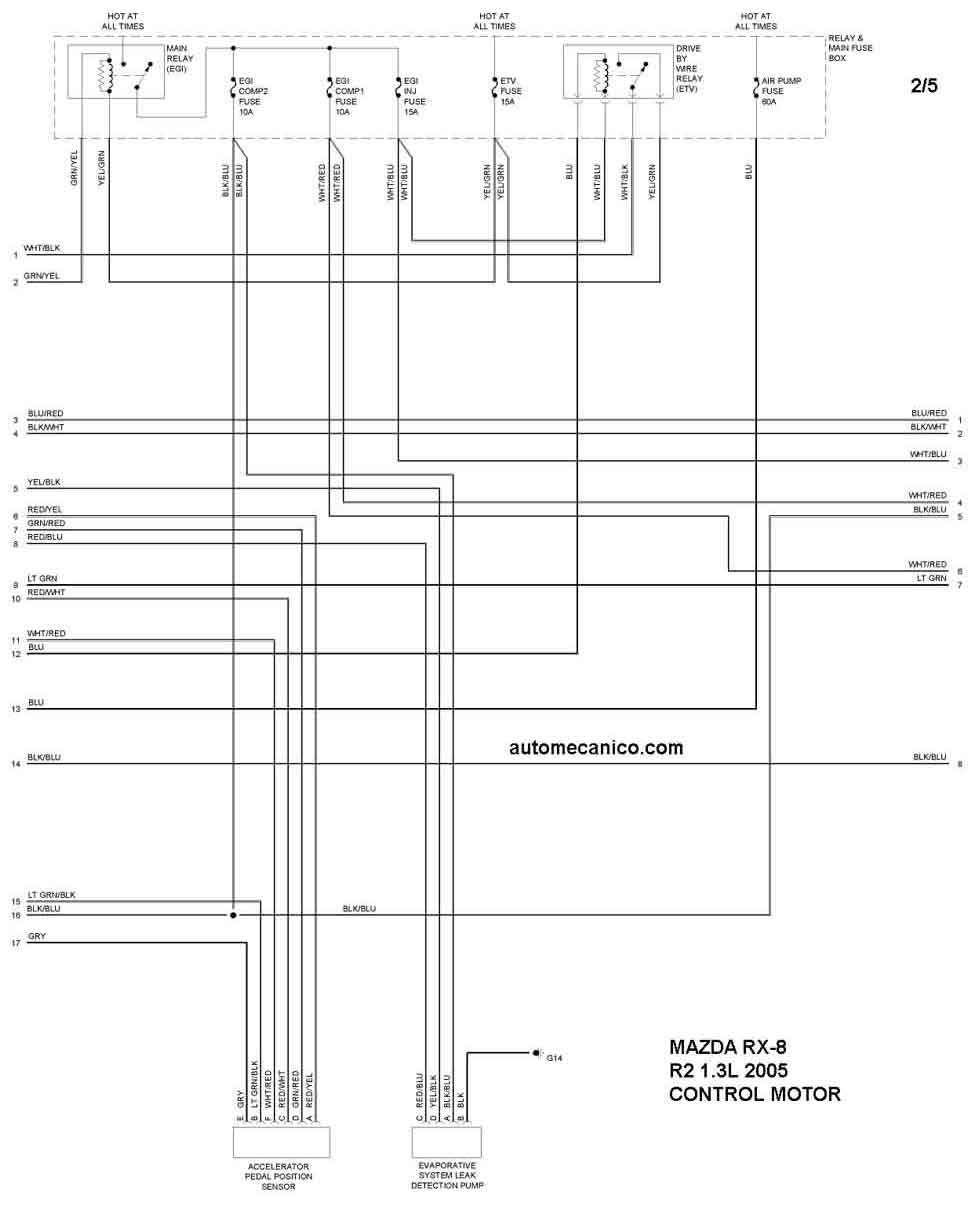

| 2005 | RX-8 R2 1.3L ROTATIVO | CONTROL DEL MOTOR 2/5 |
| 2005 | RX-8 R2 1.3L ROTATIVO | CONTROL DEL MOTOR 3/5 |
| 2005 | RX-8 R2 1.3L ROTATIVO | CONTROL DEL MOTOR 4/5 |
| 2005 | RX-8 R2 1.3L ROTATIVO | CONTROL DEL MOTOR 5/5 |
| Año | MAZDA | TRIBUTE 2.3L 4 Cil. |
| 2005 | TRIBUTE 2.3L 4 Cil. | CONTROL DEL MOTOR 1/4 |
| 2005 | TRIBUTE 2.3L 4 Cil. | CONTROL DEL MOTOR 2/4 |
| 2005 | TRIBUTE 2.3L 4 Cil. | CONTROL DEL MOTOR 3/4 |
| 2005 | TRIBUTE 2.3L 4 Cil. | CONTROL DEL MOTOR 4/4 |
| Año | MAZDA | TRIBUTE 3.0L V6 |
| 2005 | TRIBUTE 3.0L V6 | CONTROL DEL MOTOR 1/4 |
| 2005 | TRIBUTE 3.0L V6 | CONTROL DEL MOTOR 2/4 |
| 2005 | TRIBUTE 3.0L V6 | CONTROL DEL MOTOR 3/4 |
| 2005 | TRIBUTE 3.0L V6 | CONTROL DEL MOTOR 4/4 |
