| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - MAZDA 2005 |
DIAGRAMAS - MAZDA: Mazda3 - 2005 - |
| Diagramas - Esquemas relacionado al circuito que controla el
funcionamiento del motor [Sensores y actuadores] Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / MAZDA: Mazda3 - 2005 - |
| Año | MAZDA | Mazda3 - 2.0L 4 Cil. Calif. |

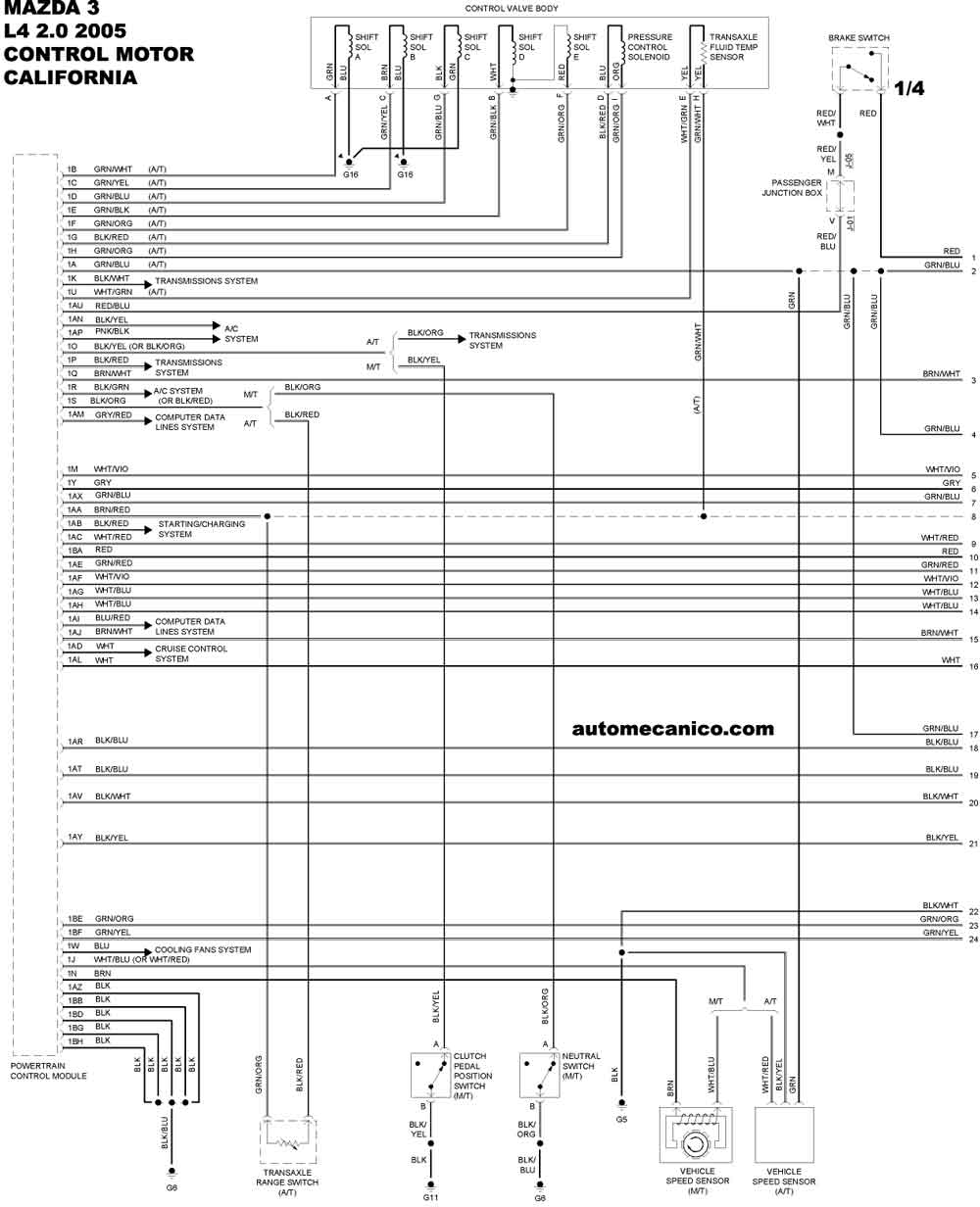

| 2005 | Mazda3 - 2.0L 4 Cil. Calif. | CONTROL DEL MOTOR 1/4 |

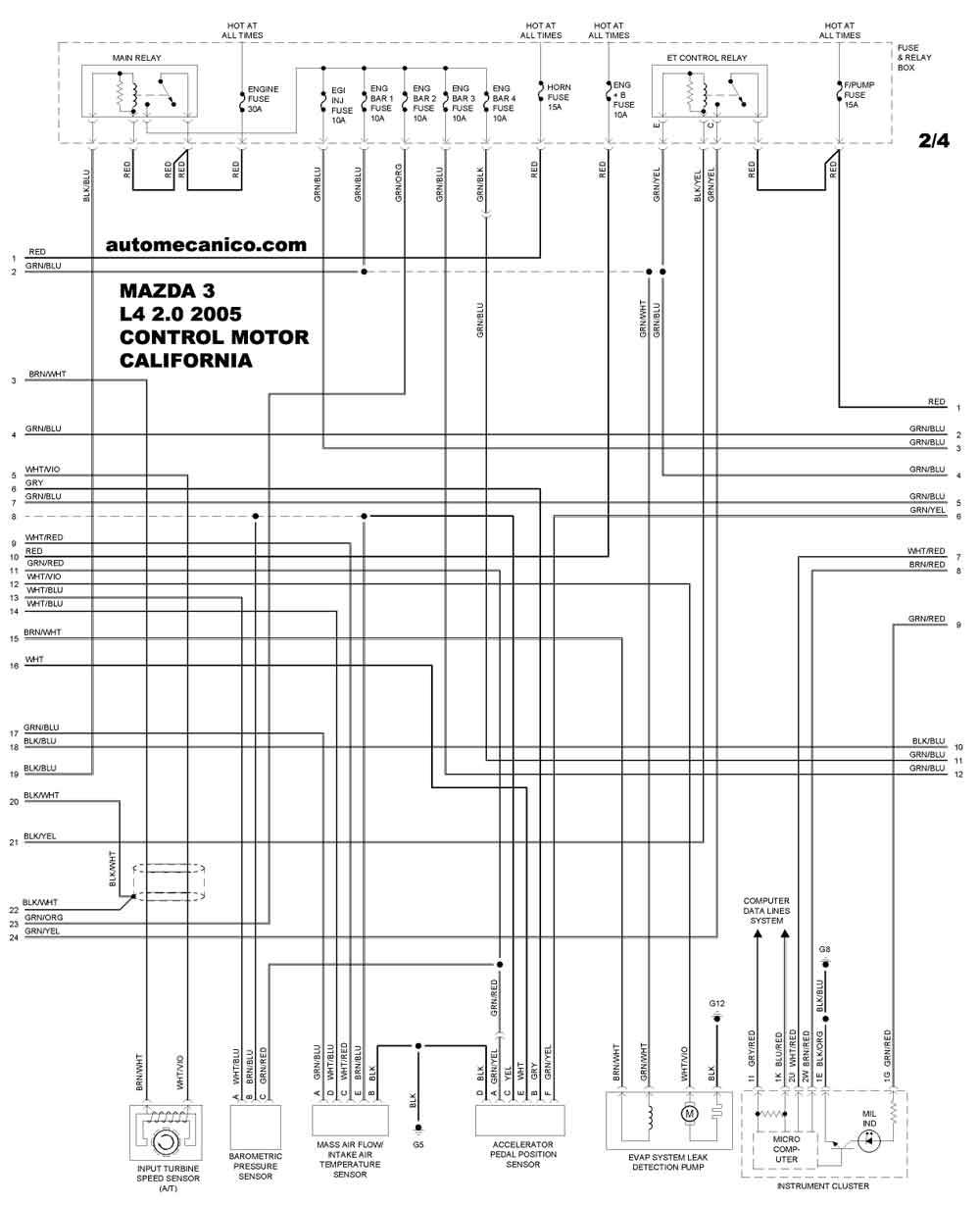

| 2005 | Mazda3 - 2.0L 4 Cil. Calif. | CONTROL DEL MOTOR 2/4 |

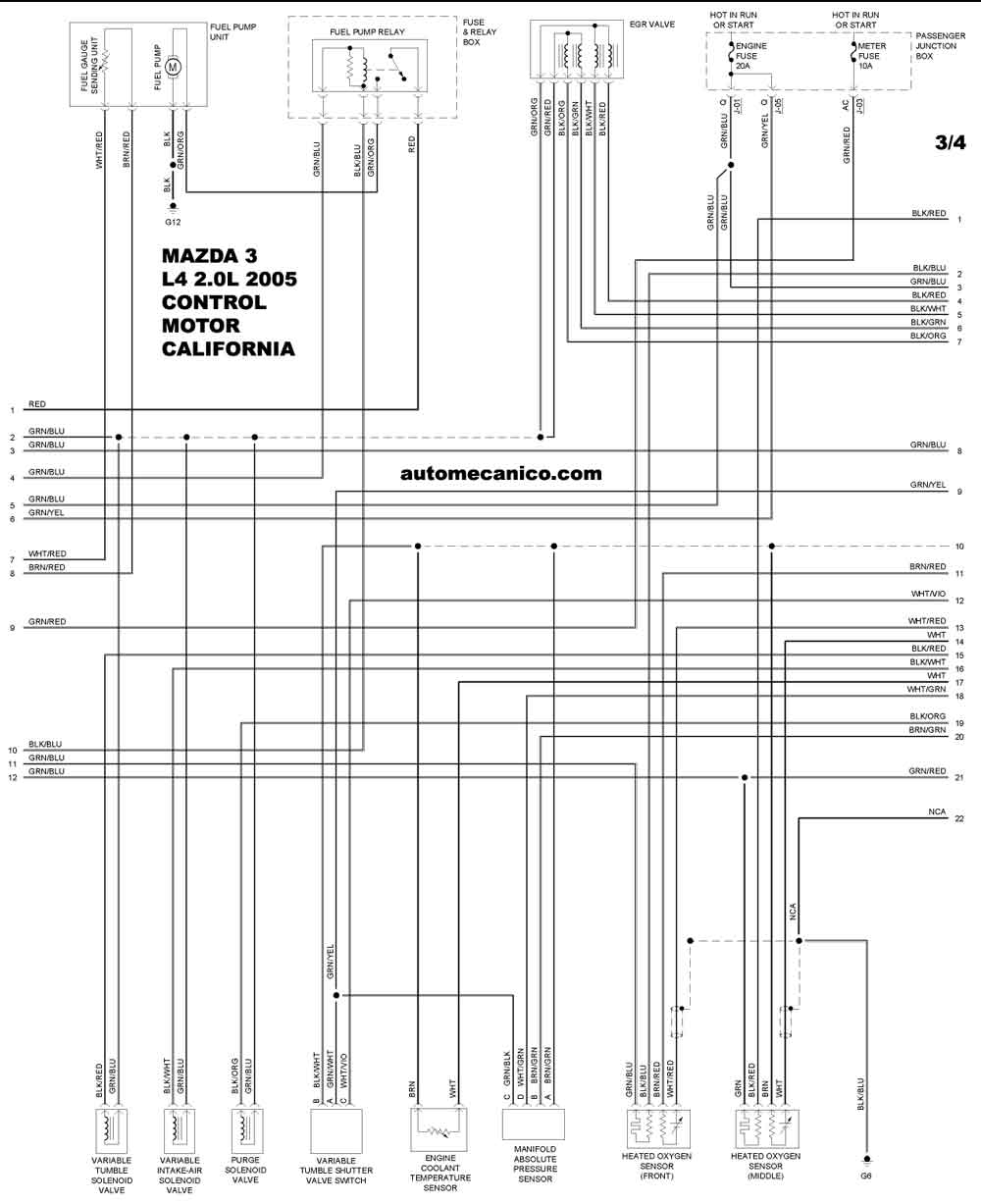

| 2005 | Mazda3 - 2.0L 4 Cil. Calif. | CONTROL DEL MOTOR 3/4 |
| 2005 | Mazda3 - 2.0L 4 Cil. Calif. | CONTROL DEL MOTOR 4/4 |
| Año | MAZDA | Mazda3 - 2.0L 4 Cil. Except Calif |

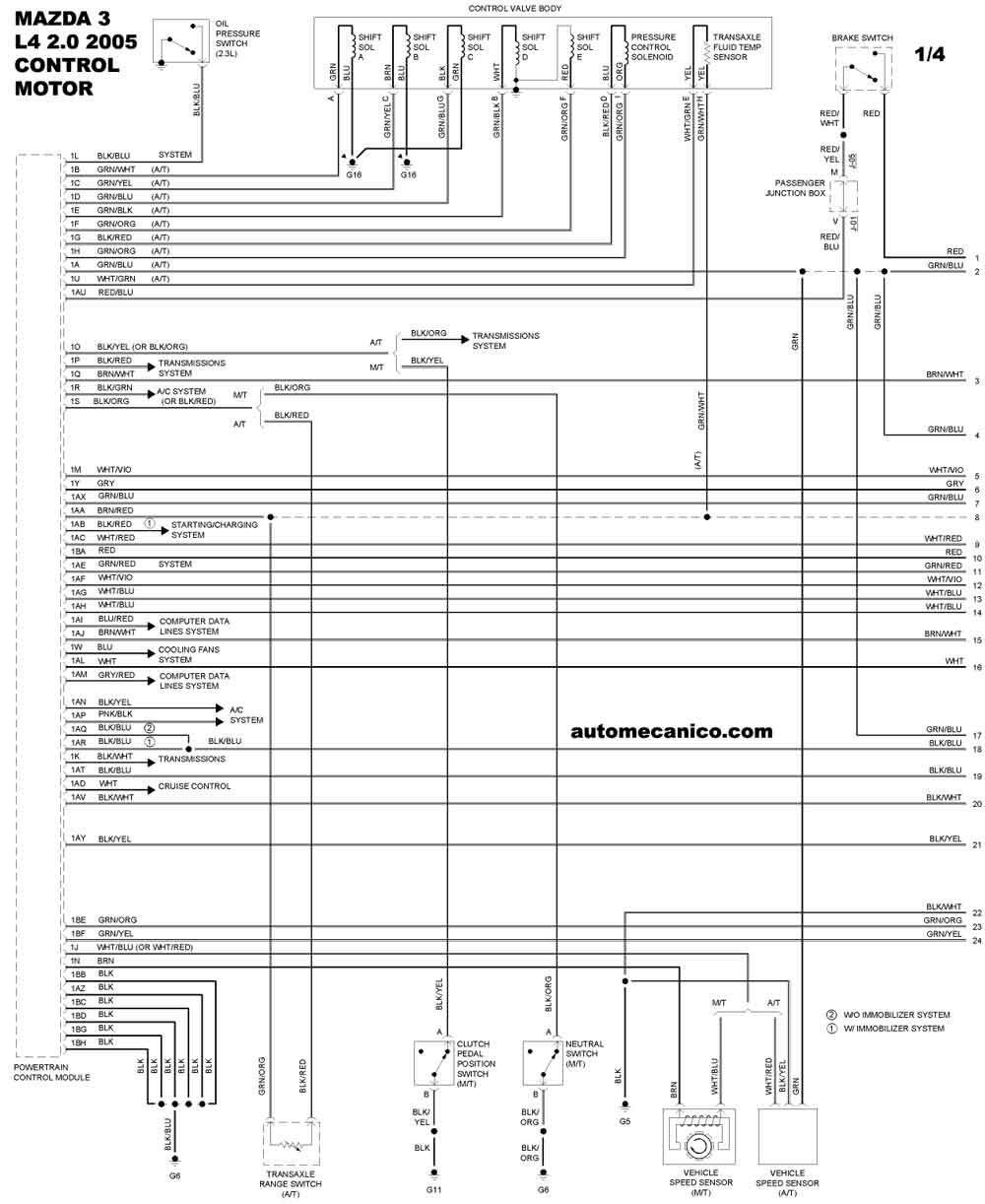

| 2005 | Mazda3 - 2.0L 4 Cil. | CONTROL DEL MOTOR 1/4 |

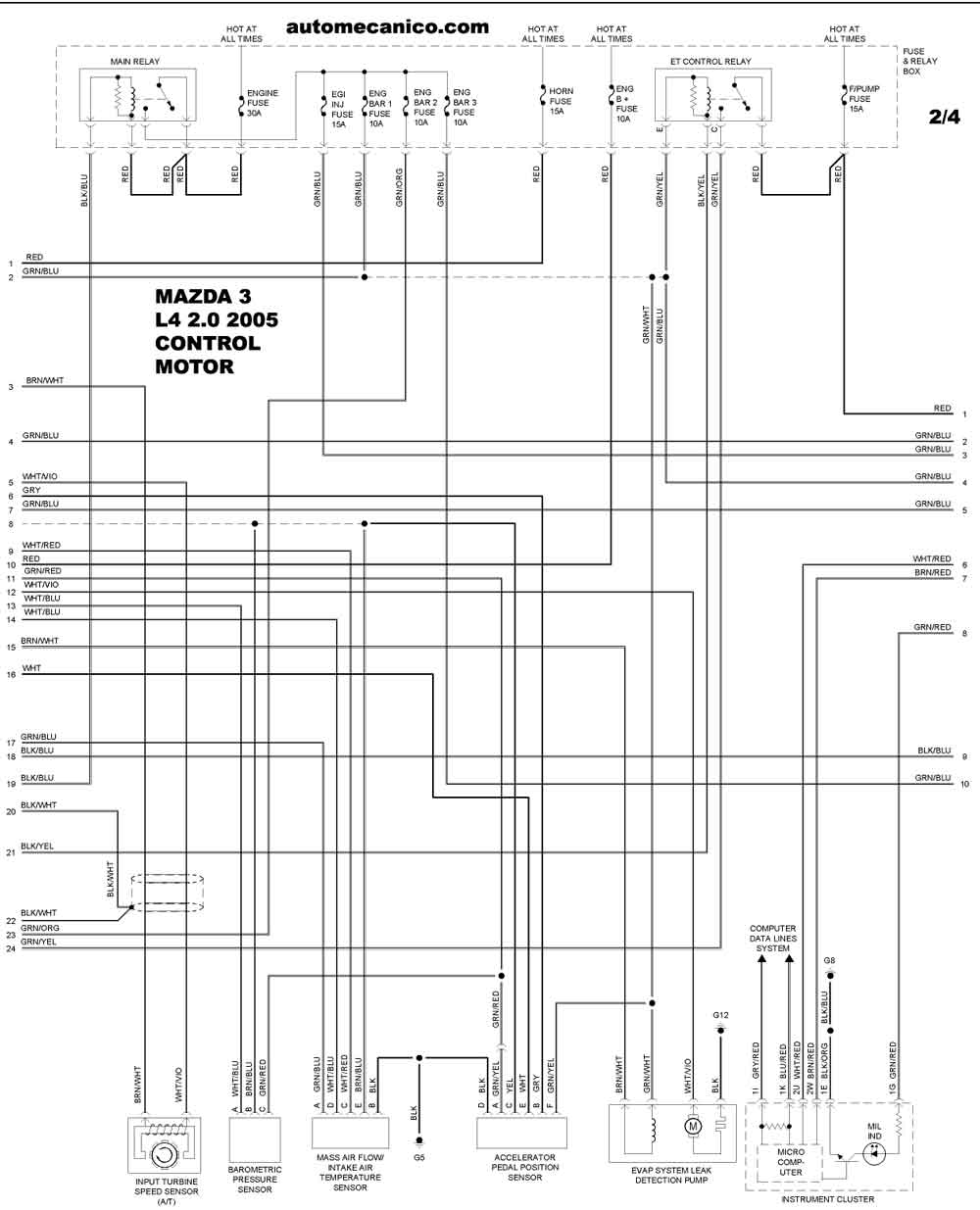

| 2005 | Mazda3 - 2.0L 4 Cil. | CONTROL DEL MOTOR 2/4 |

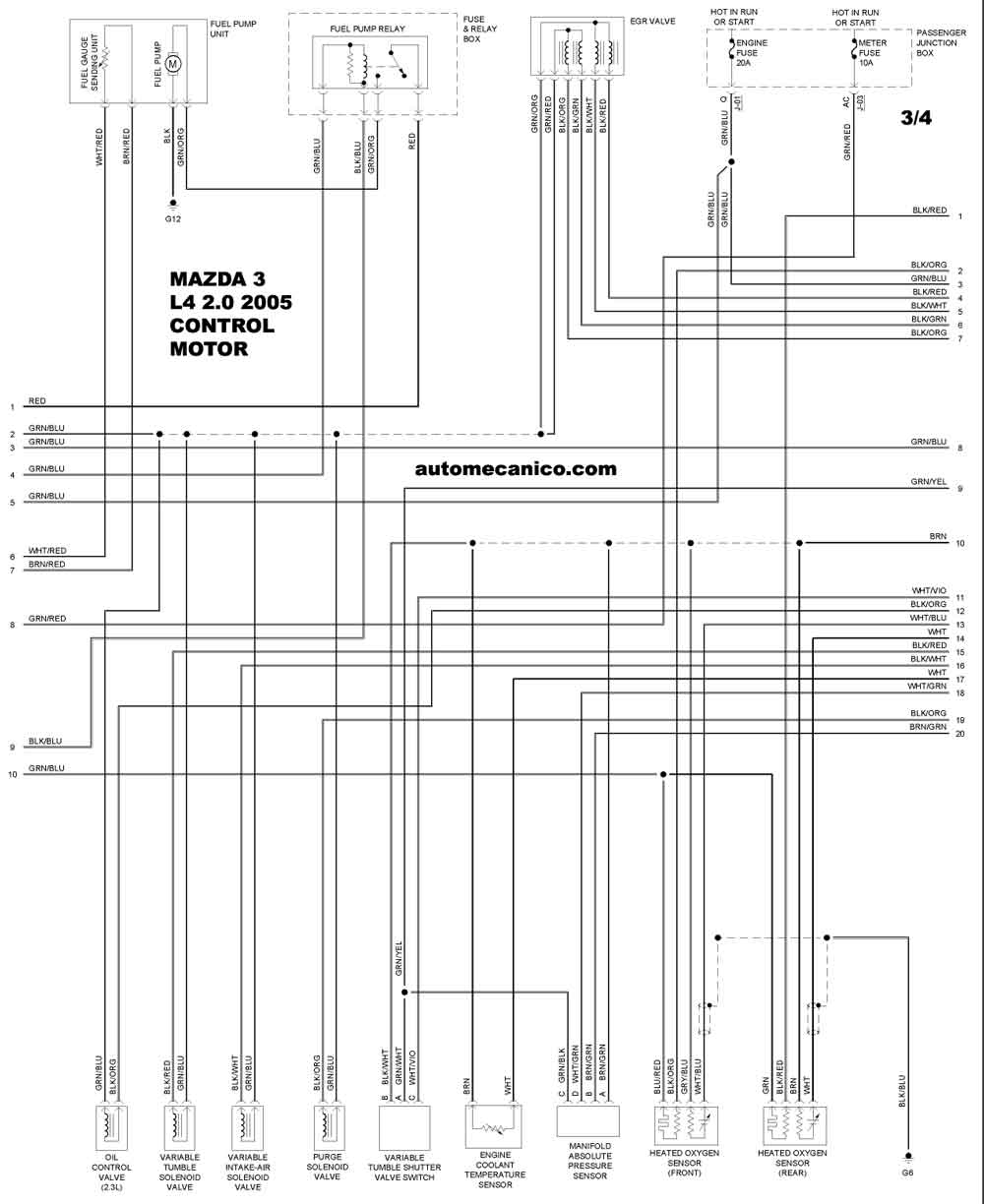

| 2005 | Mazda3 - 2.0L 4 Cil. | CONTROL DEL MOTOR 3/4 |

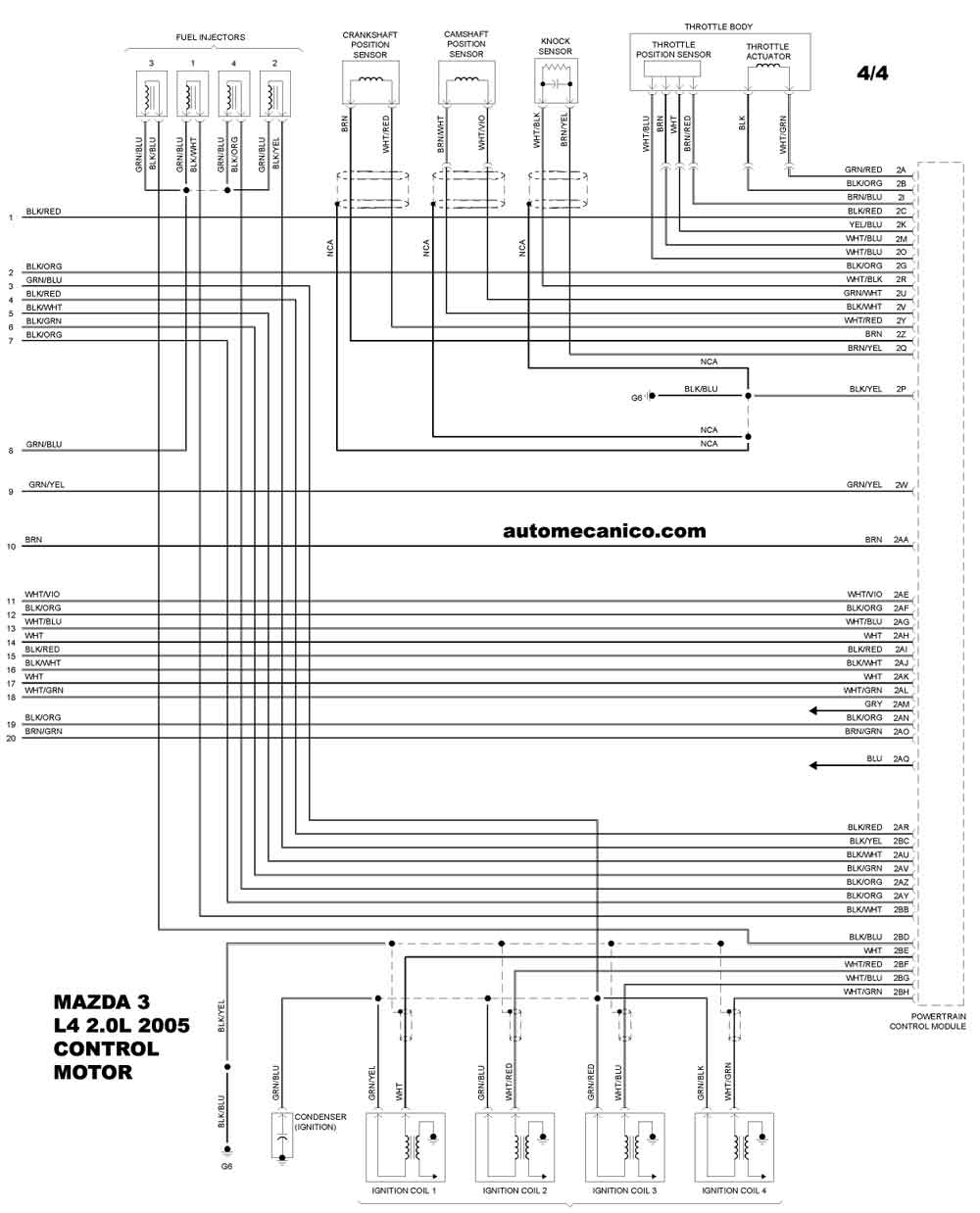

| 2005 | Mazda3 - 2.0L 4 Cil. | CONTROL DEL MOTOR 4/4 |
| Año | MAZDA | Mazda3 - 2.3L 4 Cil. Calif. |

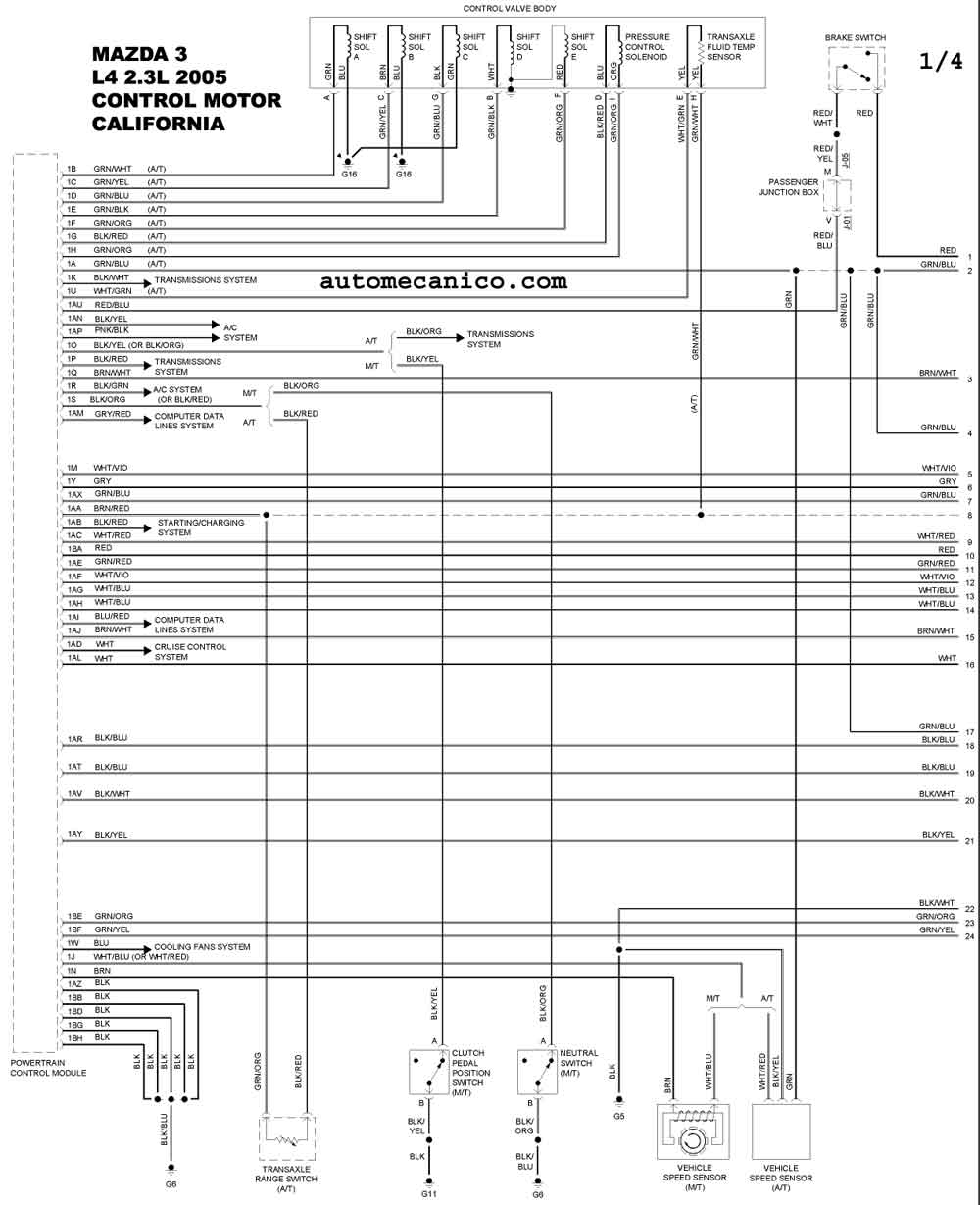

| 2005 | Mazda3 - 2.3L 4 Cil. Calif | CONTROL DEL MOTOR 1/4 |

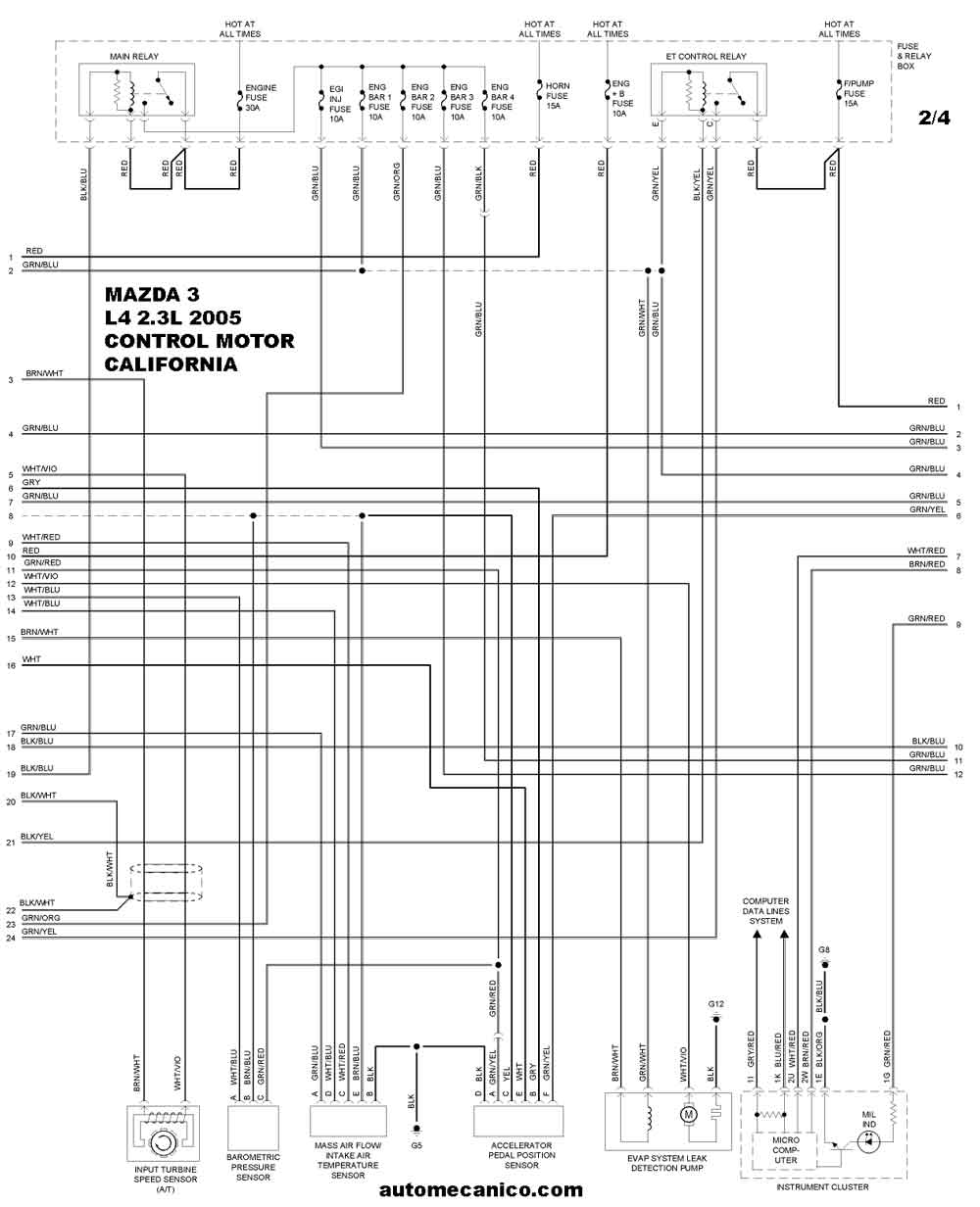

| 2005 | Mazda3 - 2.3L 4 Cil. Calif | CONTROL DEL MOTOR 2/4 |

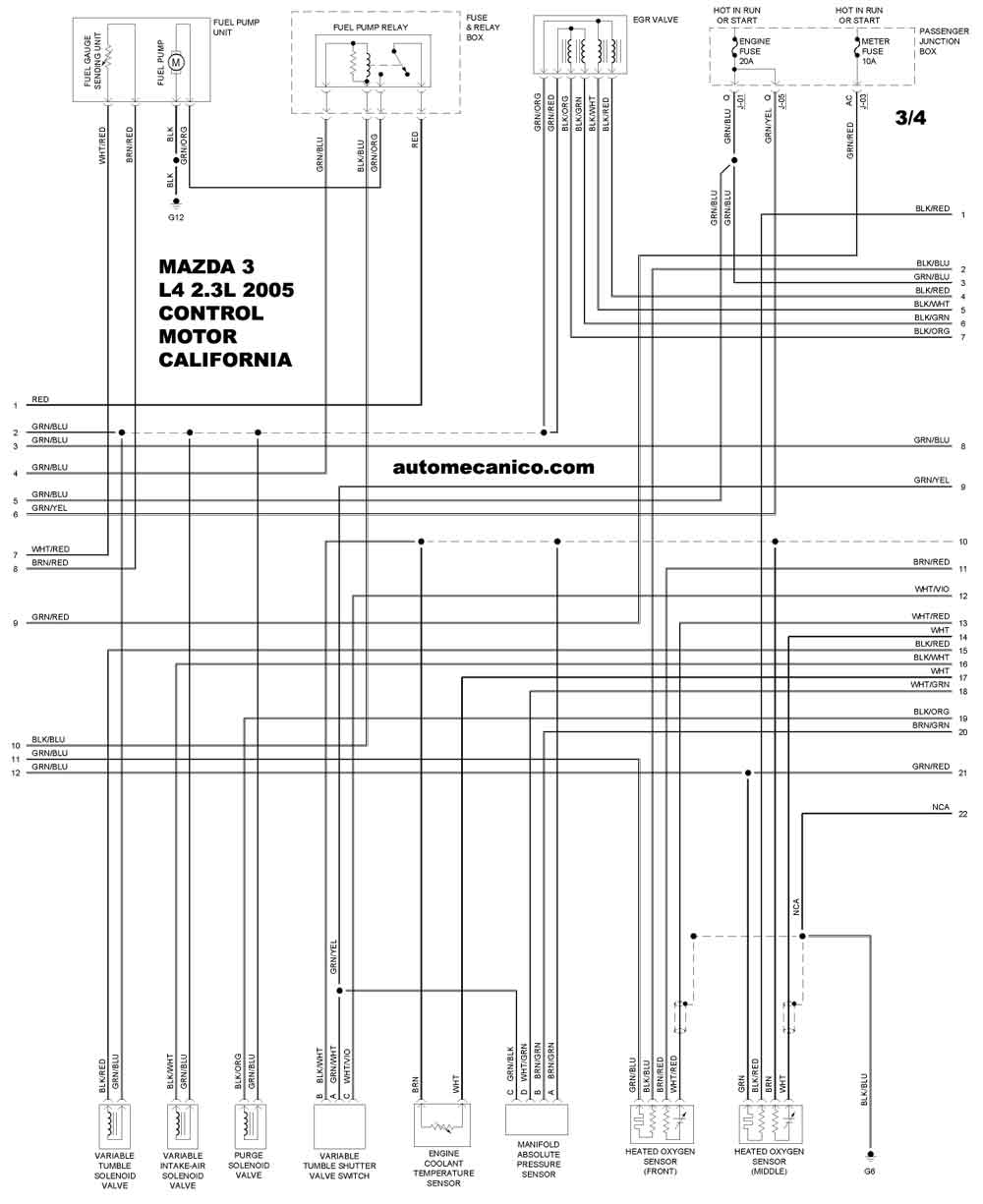

| 2005 | Mazda3 - 2.3L 4 Cil. Calif | CONTROL DEL MOTOR 3/4 |

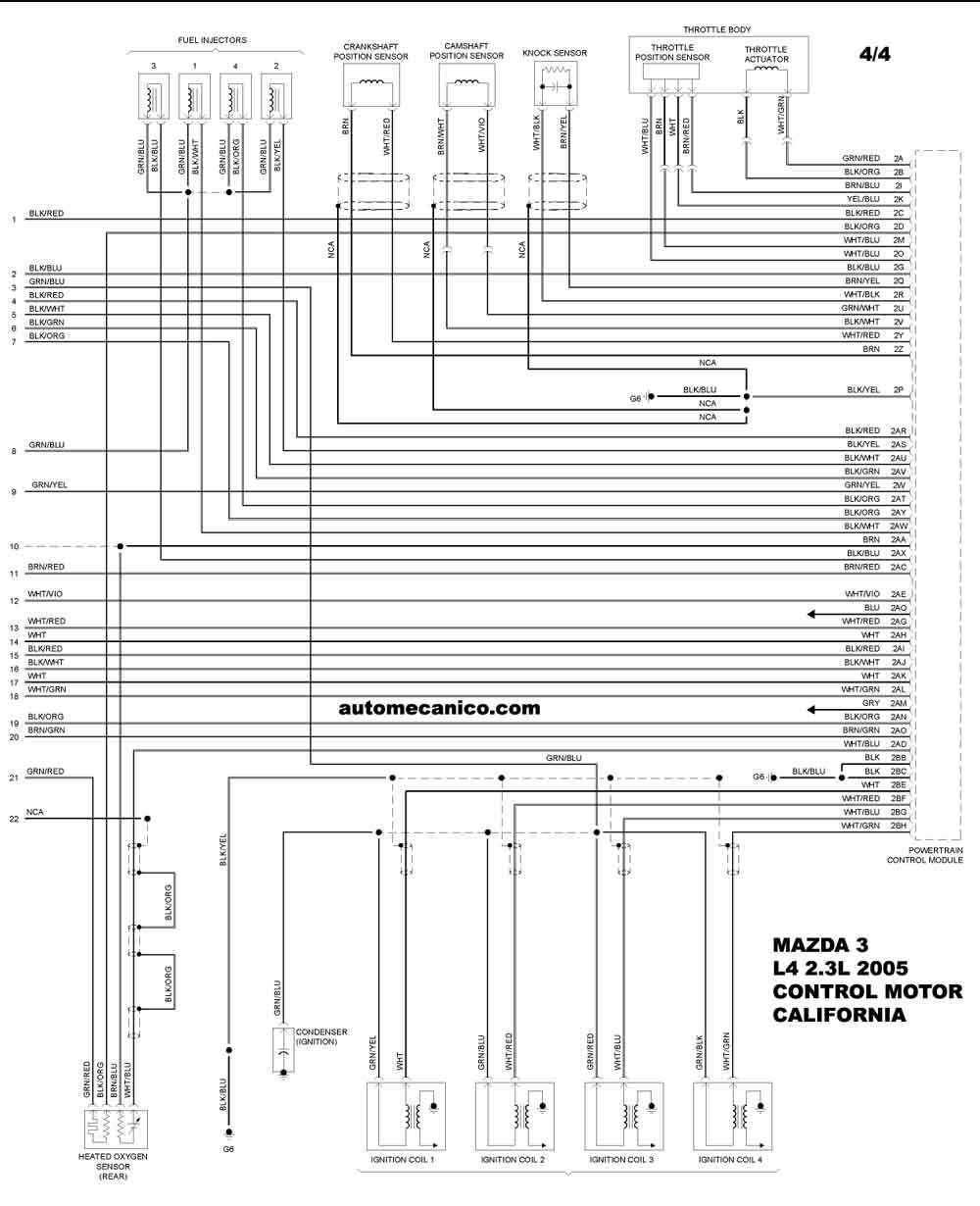

| 2005 | Mazda3 - 2.3L 4 Cil. Calif | CONTROL DEL MOTOR 4/4 |
| Año | MAZDA | Mazda3 2.3L 4 Cil. Except Calif |

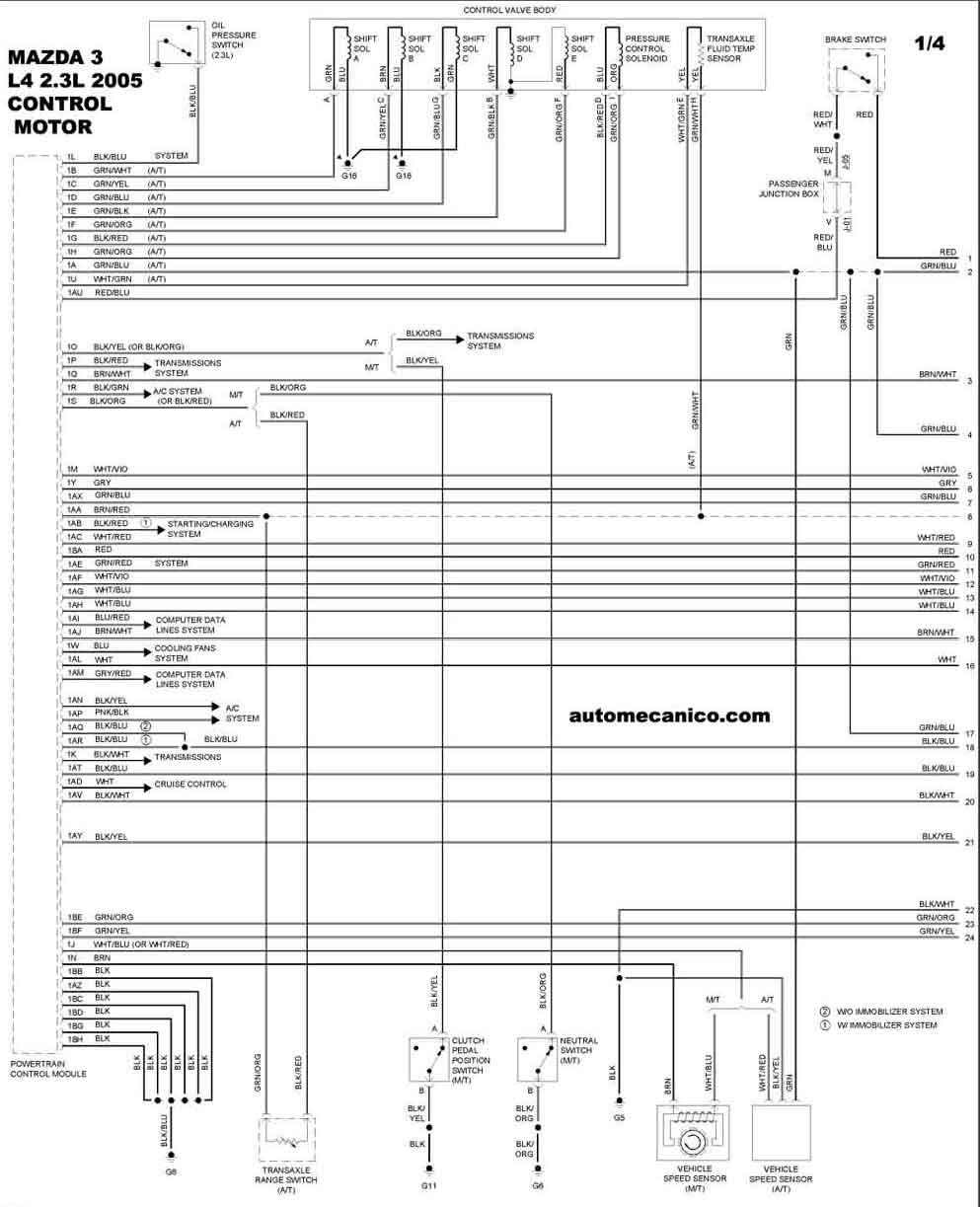

| 2005 | Mazda3 - 2.3L 4 Cil. | CONTROL DEL MOTOR 1/4 |

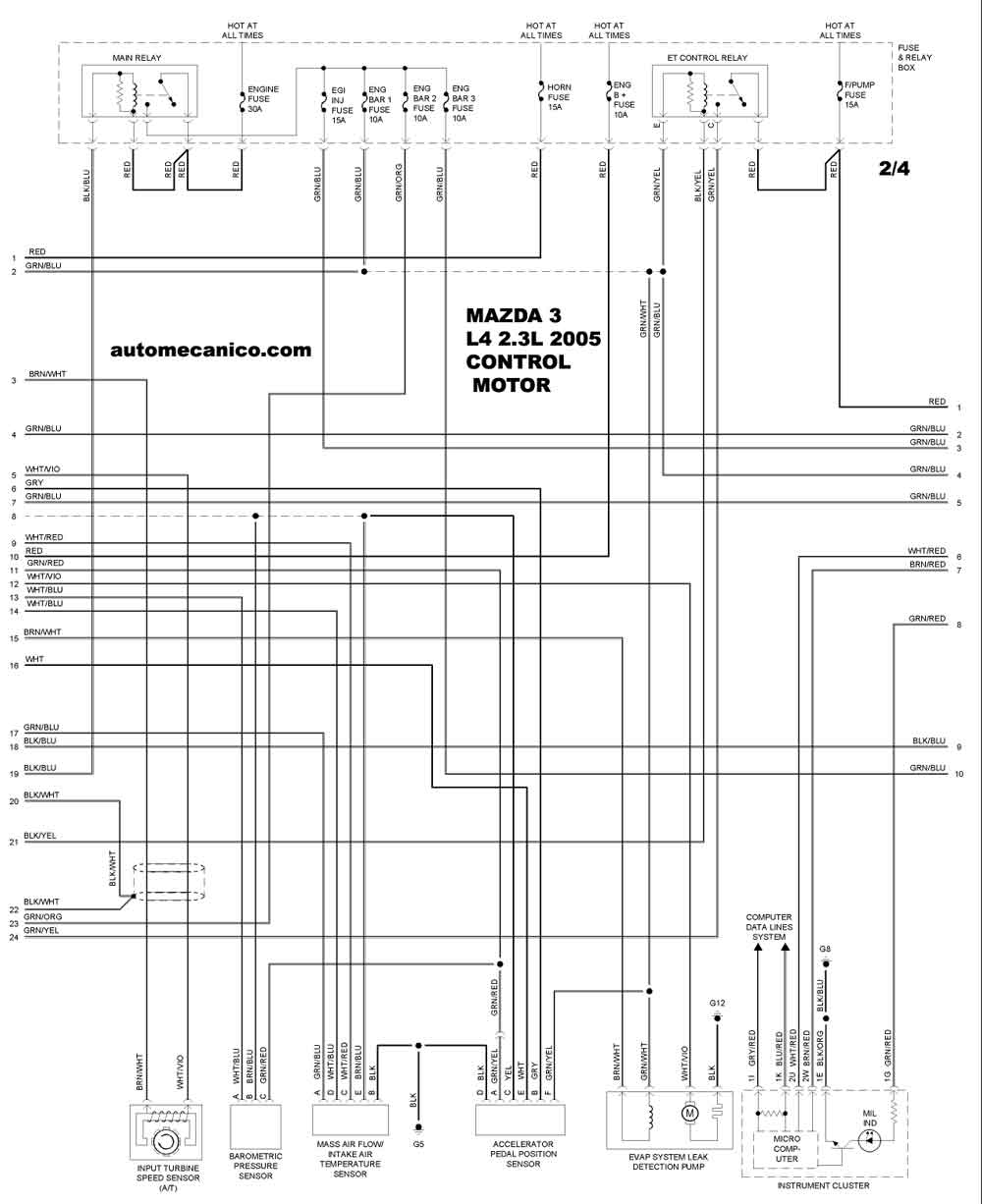

| 2005 | Mazda3 - 2.3L 4 Cil. | CONTROL DEL MOTOR 2/4 |

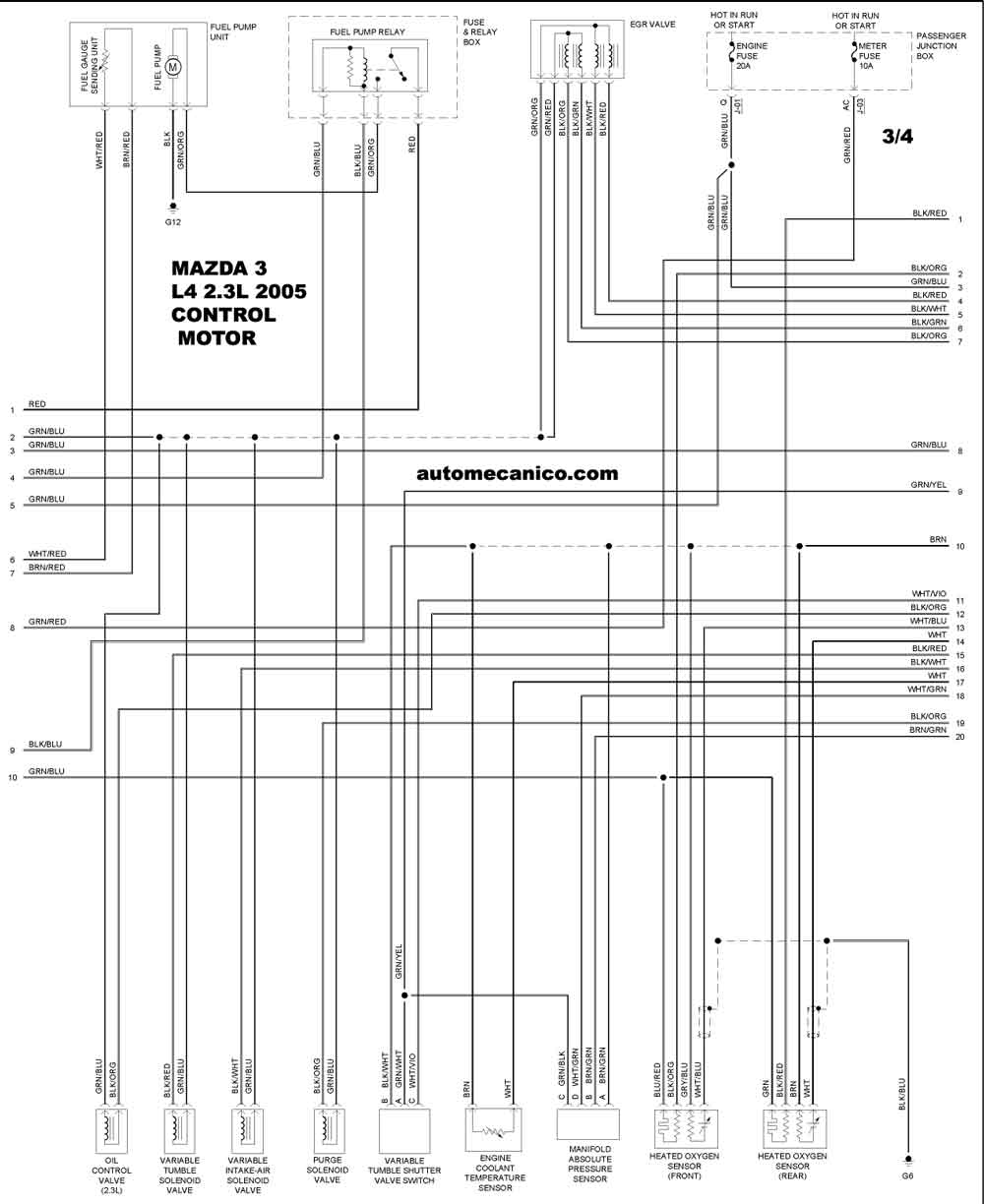

| 2005 | Mazda3 - 2.3L 4 Cil. | CONTROL DEL MOTOR 3/4 |

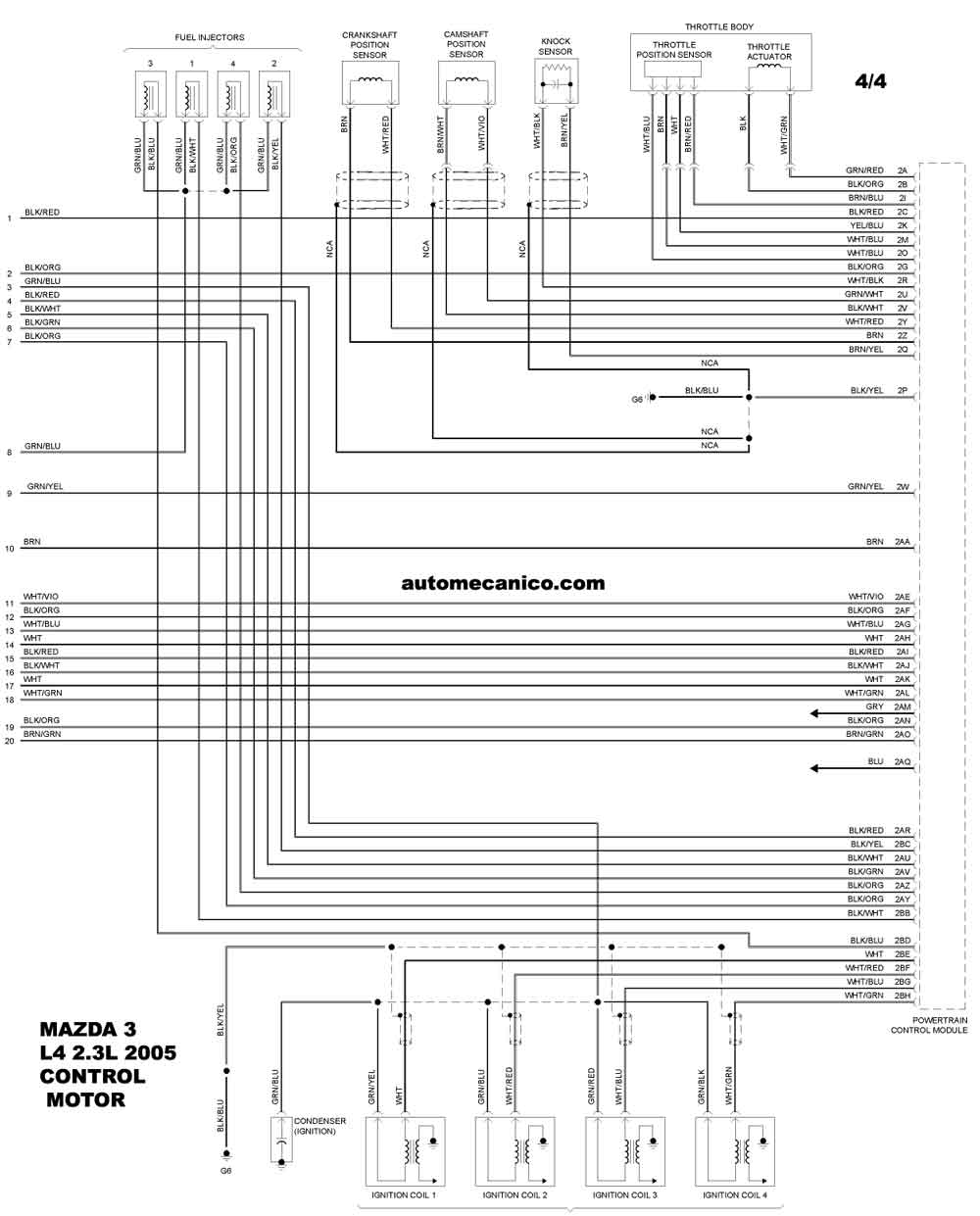

| 2005 | Mazda3 - 2.3L 4 Cil. | CONTROL DEL MOTOR 4/4 |
