CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - HYUNDAI 2005

DIAGRAMAS - HYUNDAI : Tiburon, Tucson, XG350,  2005 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / HYUNDAI: Tiburon, Tucson, XG350 2005 -
Año HYUNDAI TIBURON 2.0L 4 Cil

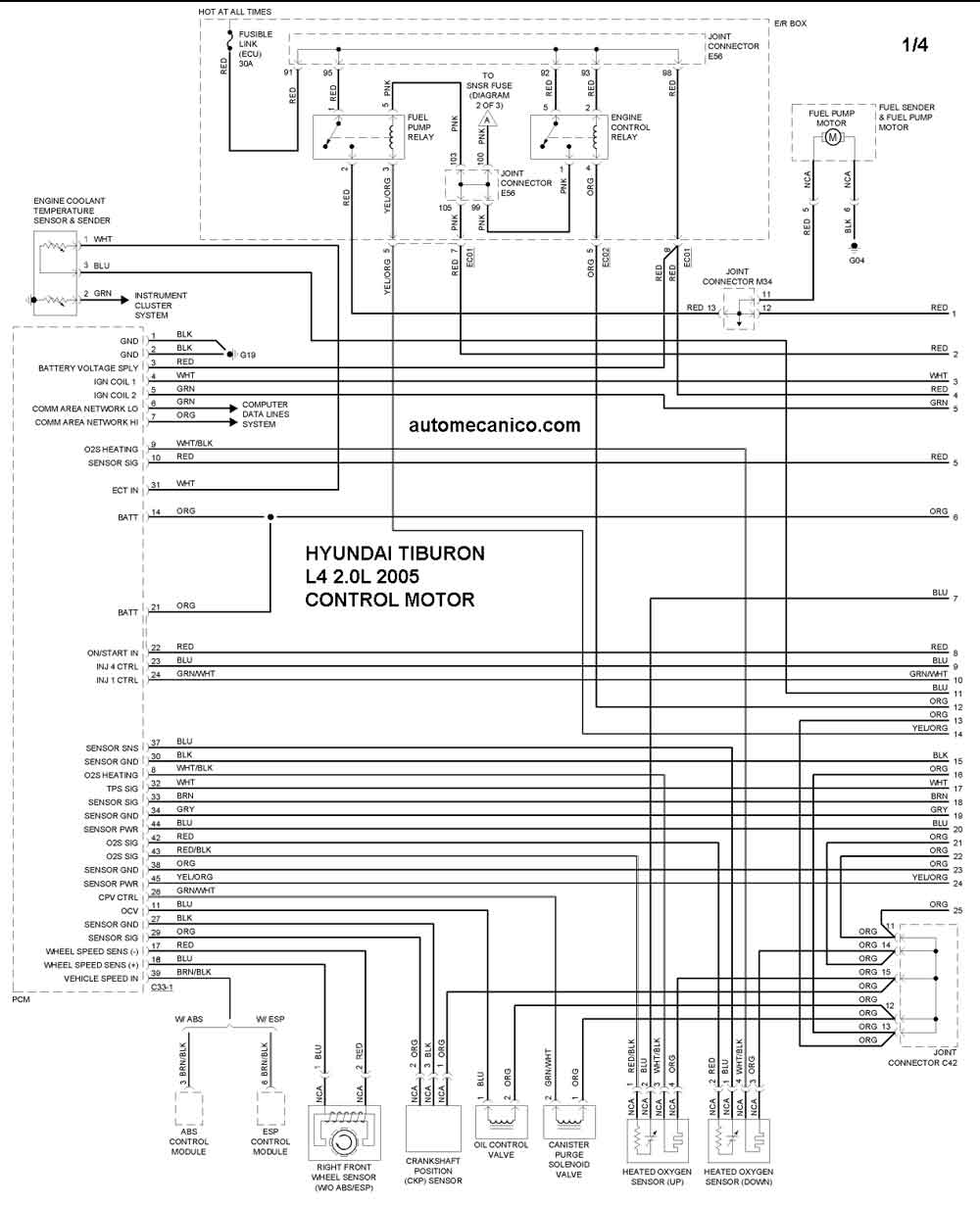

2005 TIBURON 2.0L 4 cil CONTROL DEL MOTOR 1/4

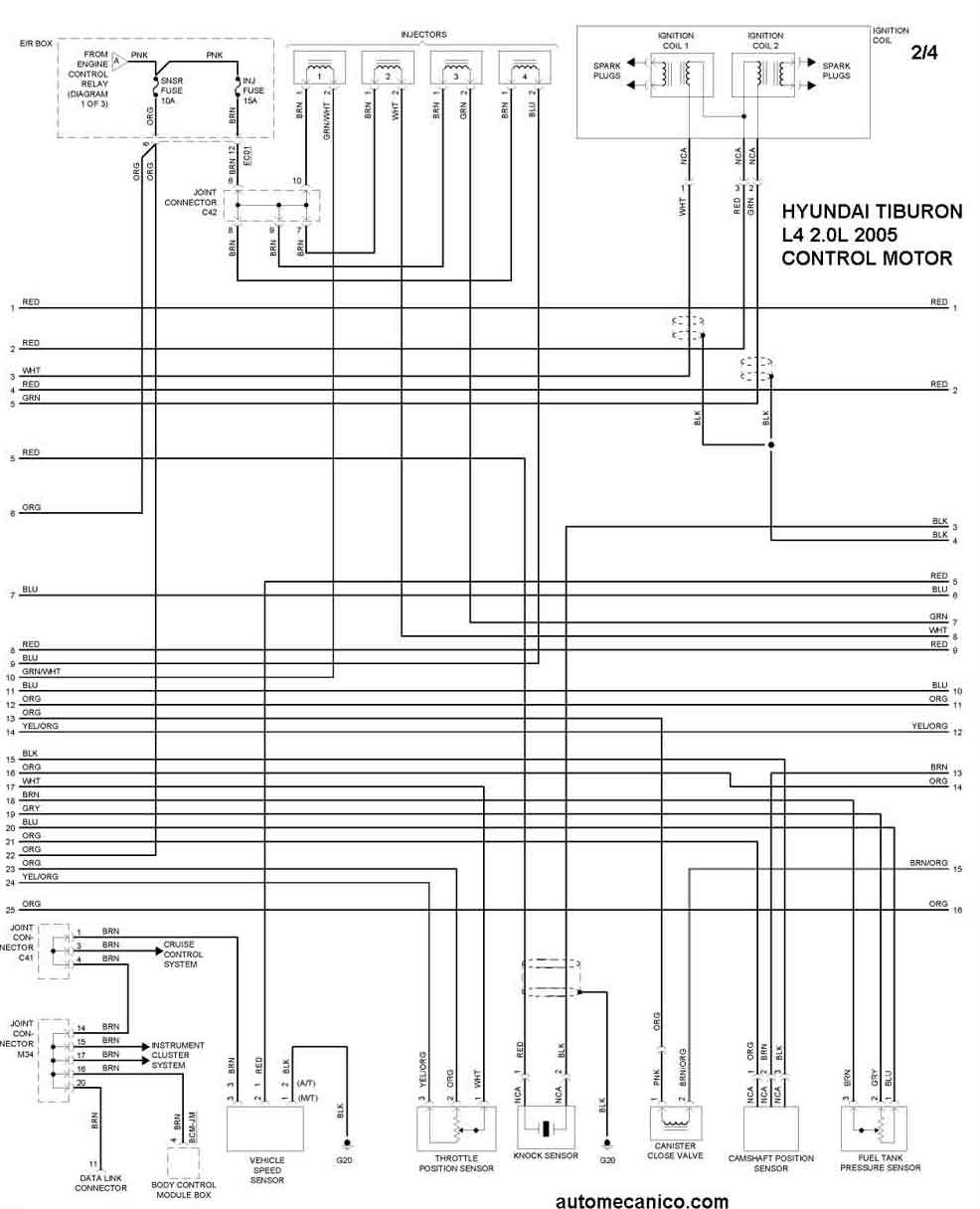

2005 TIBURON 2.0L 4 cil CONTROL DEL MOTOR 2/4

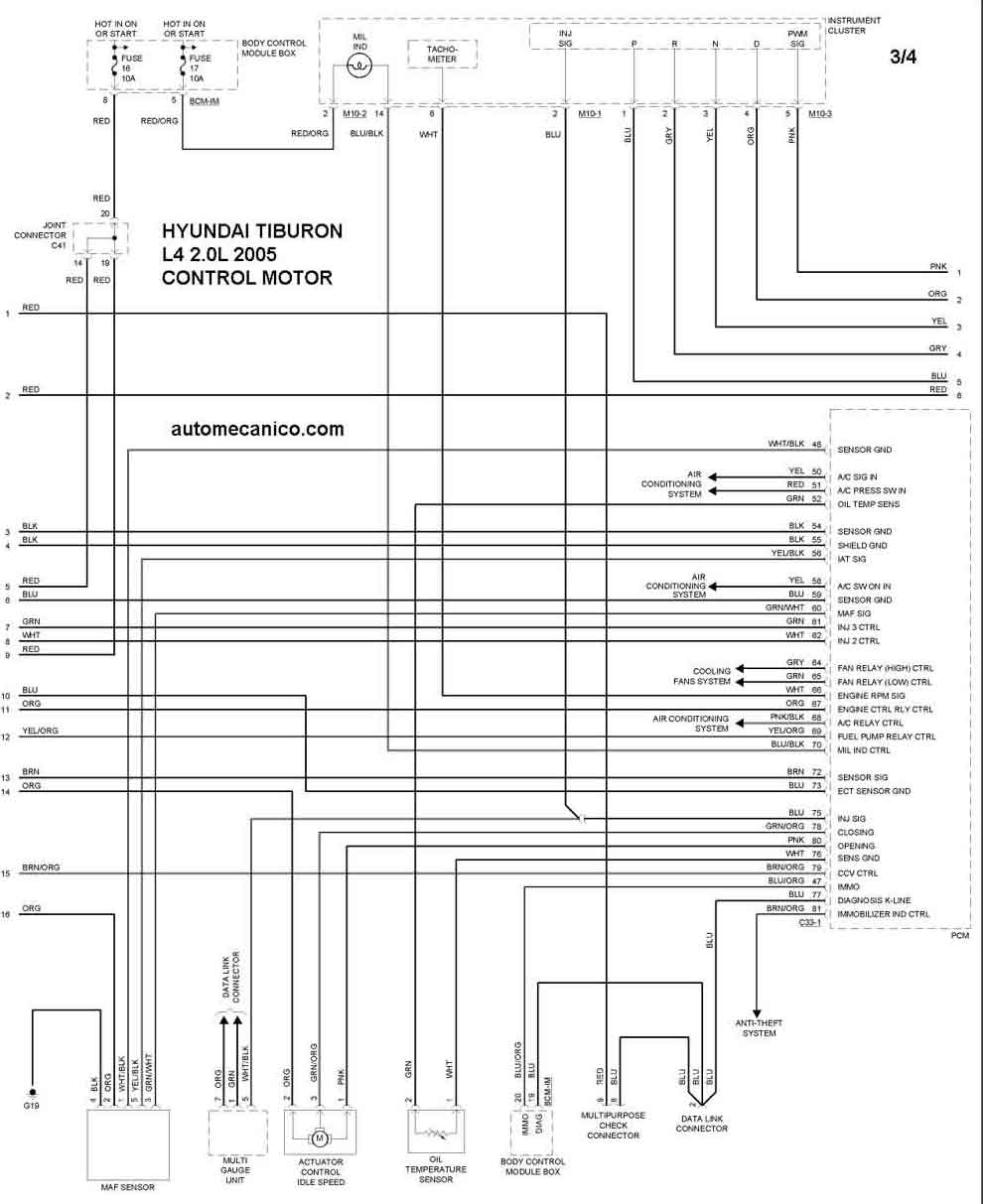

2005 TIBURON 2.0L 4 cil CONTROL DEL MOTOR 3/4

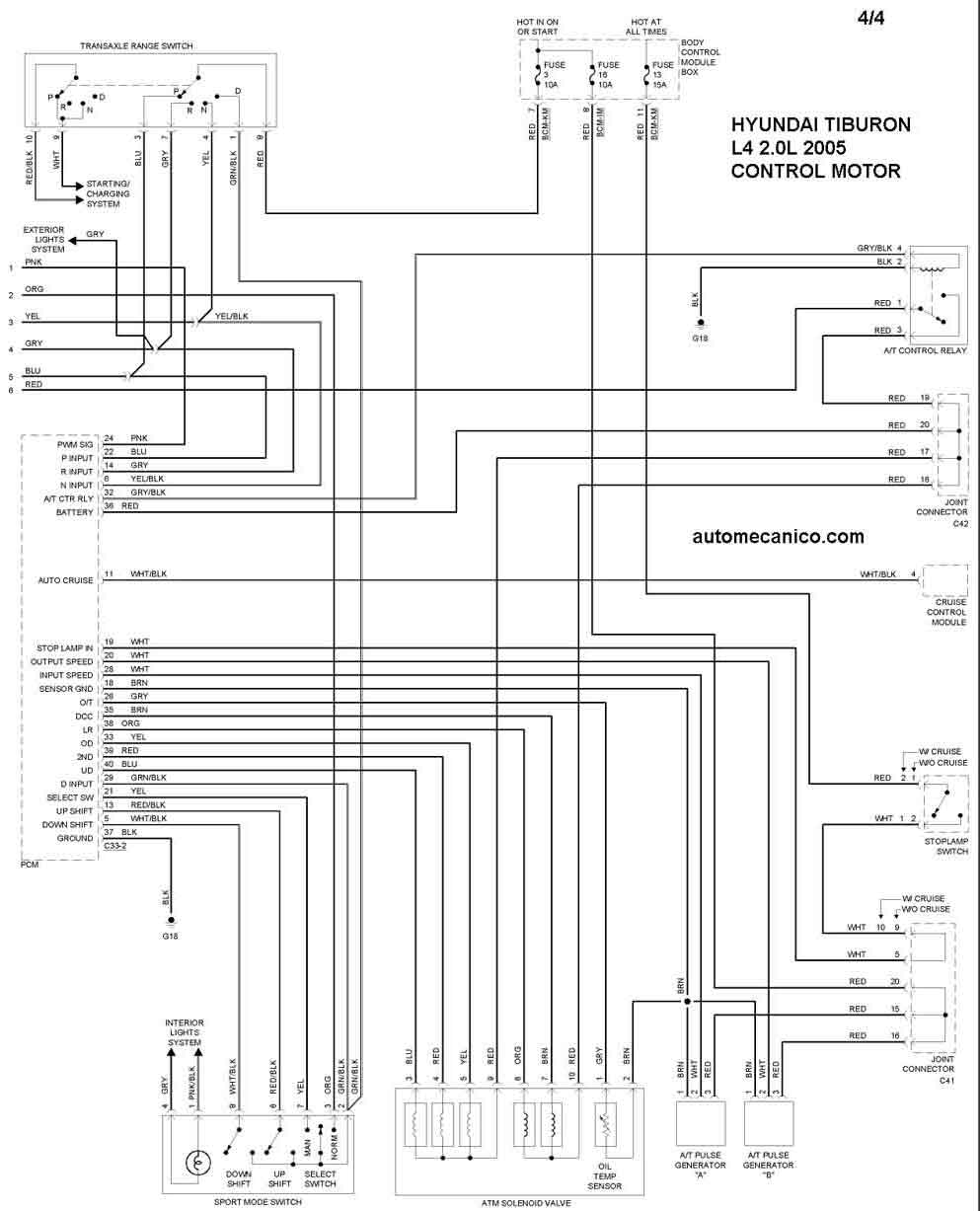

2005 TIBURON 2.0L 4 cil CONTROL DEL MOTOR 4/4
Año HYUNDAI TIBURON 2.7L V6

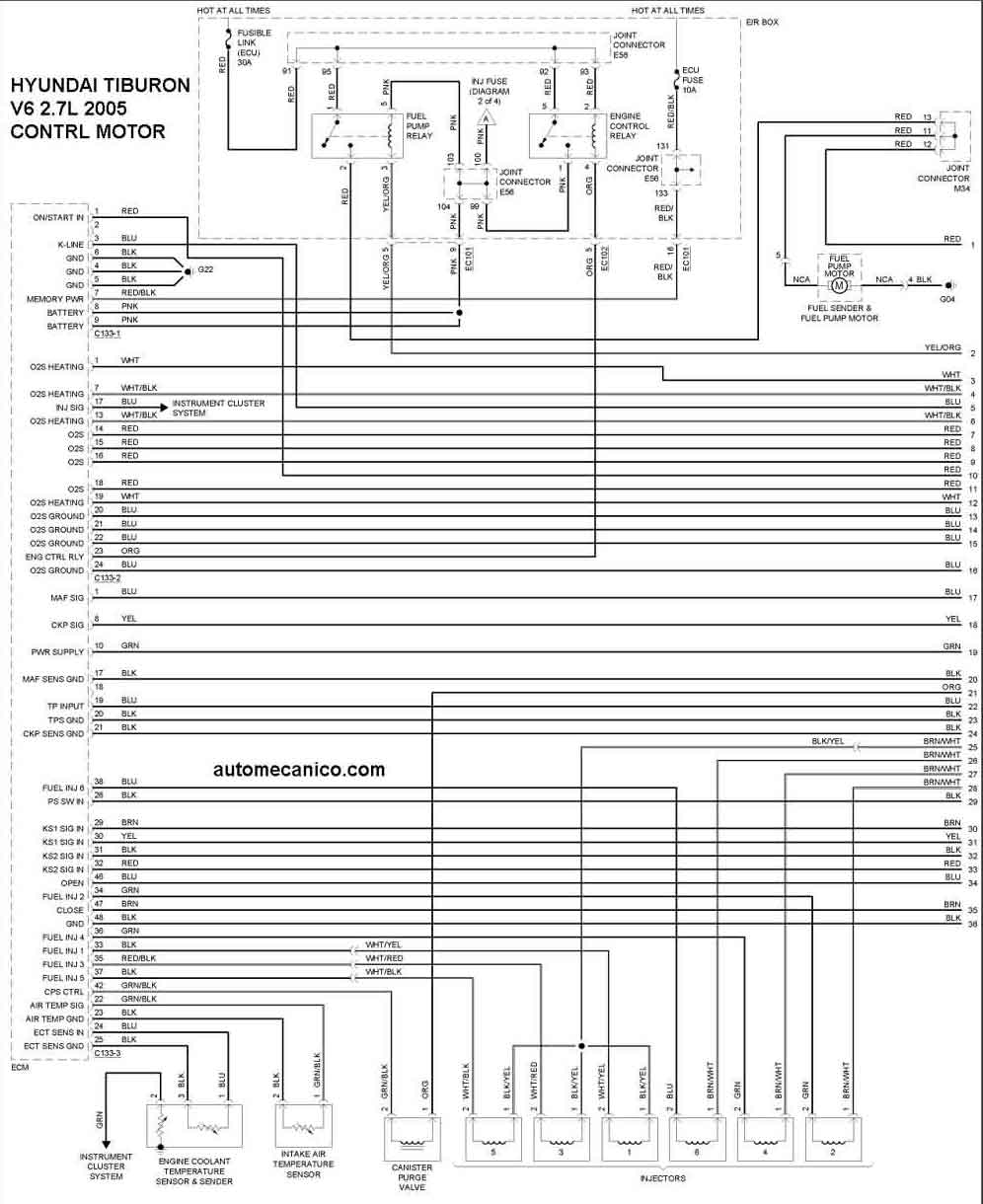

2005 TIBURON 2.7L V6 CONTROL DEL MOTOR 1/4
2005 TIBURON 2.7L V6 CONTROL DEL MOTOR 2/4

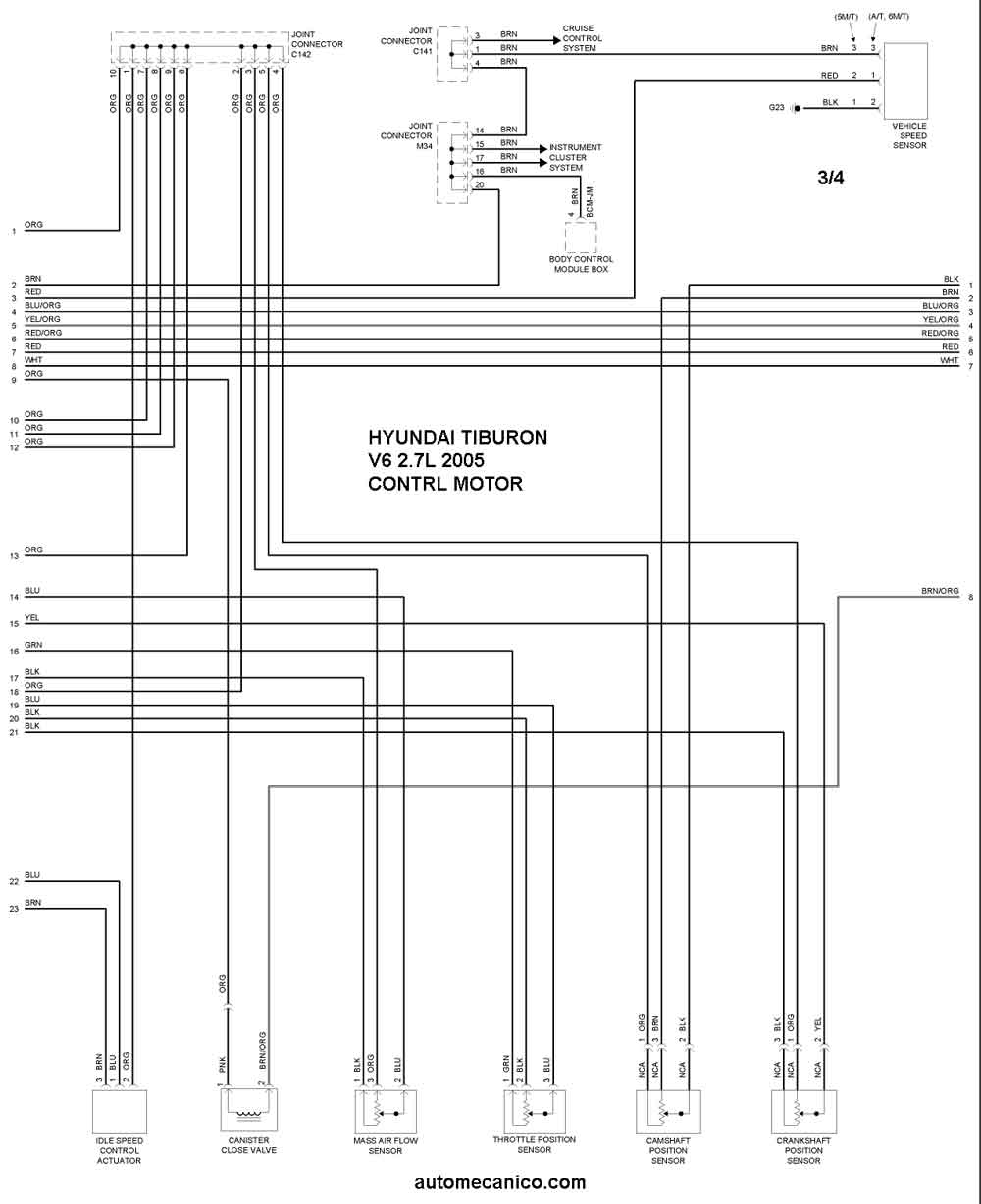

2005 TIBURON 2.7L V6 CONTROL DEL MOTOR 3/4

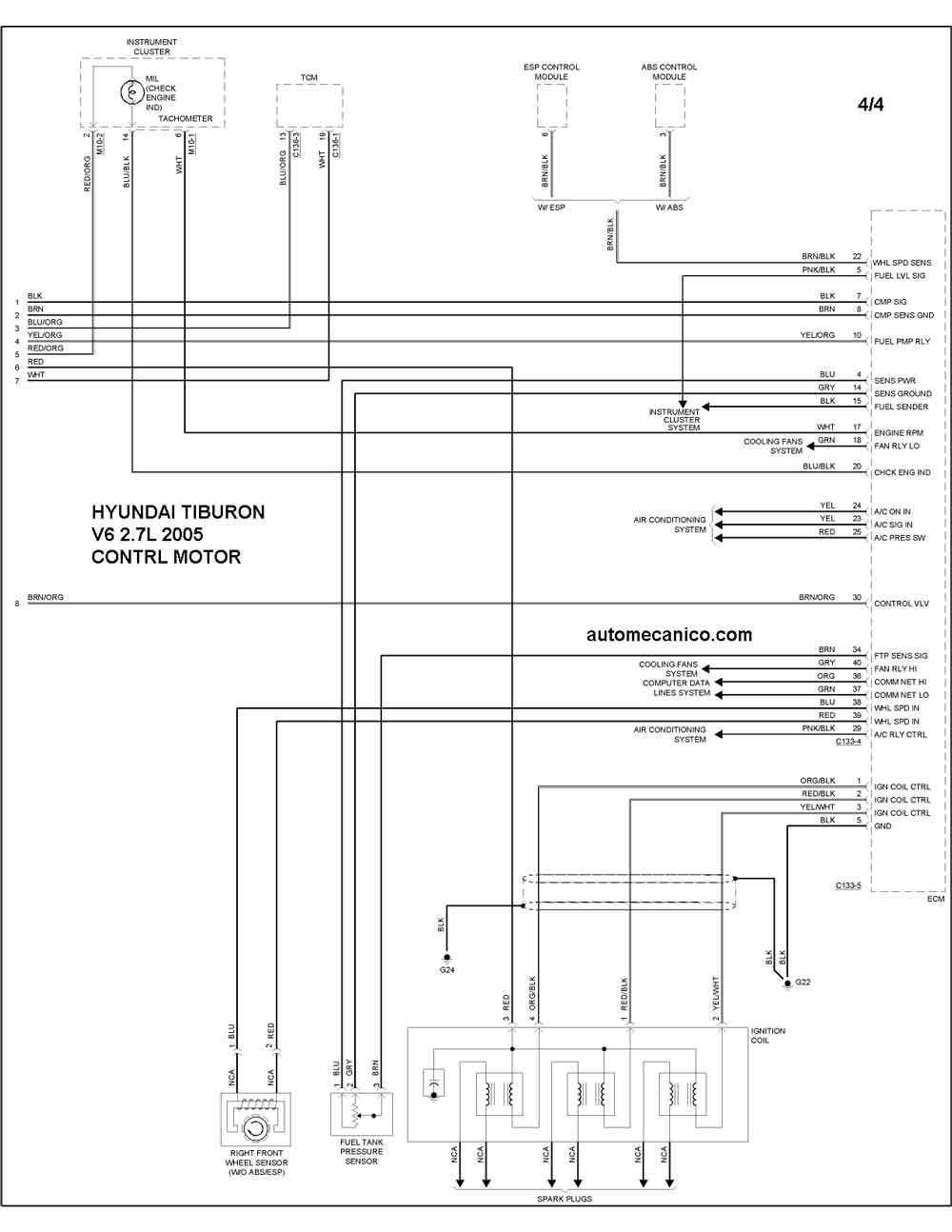

2005 TIBURON 2.7L V6 CONTROL DEL MOTOR 4/4
Año HYUNDAI TUCSON 2.0L L4

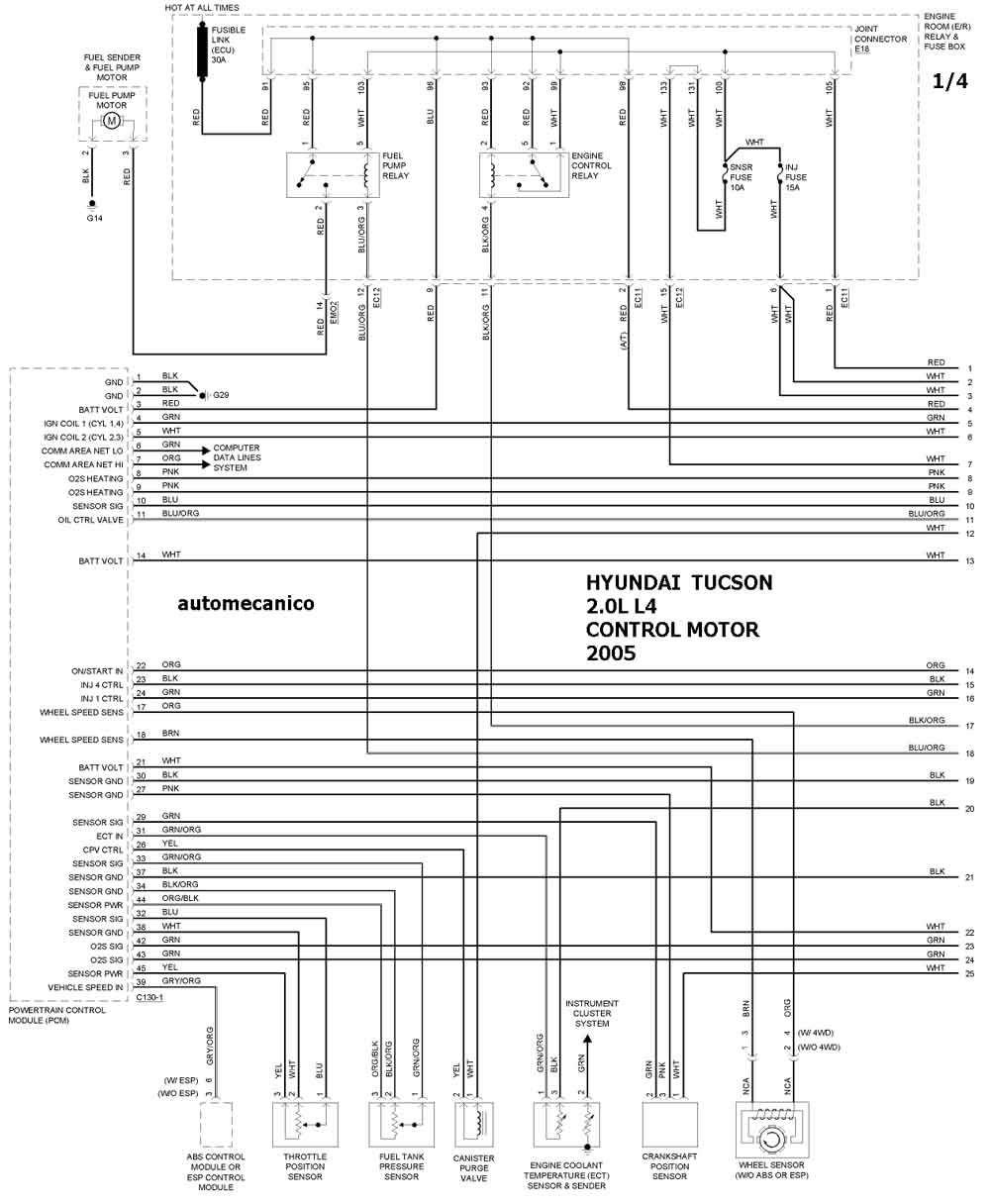

2005 TUCSON 2.0L 4 CIL CONTROL DEL MOTOR 1/4

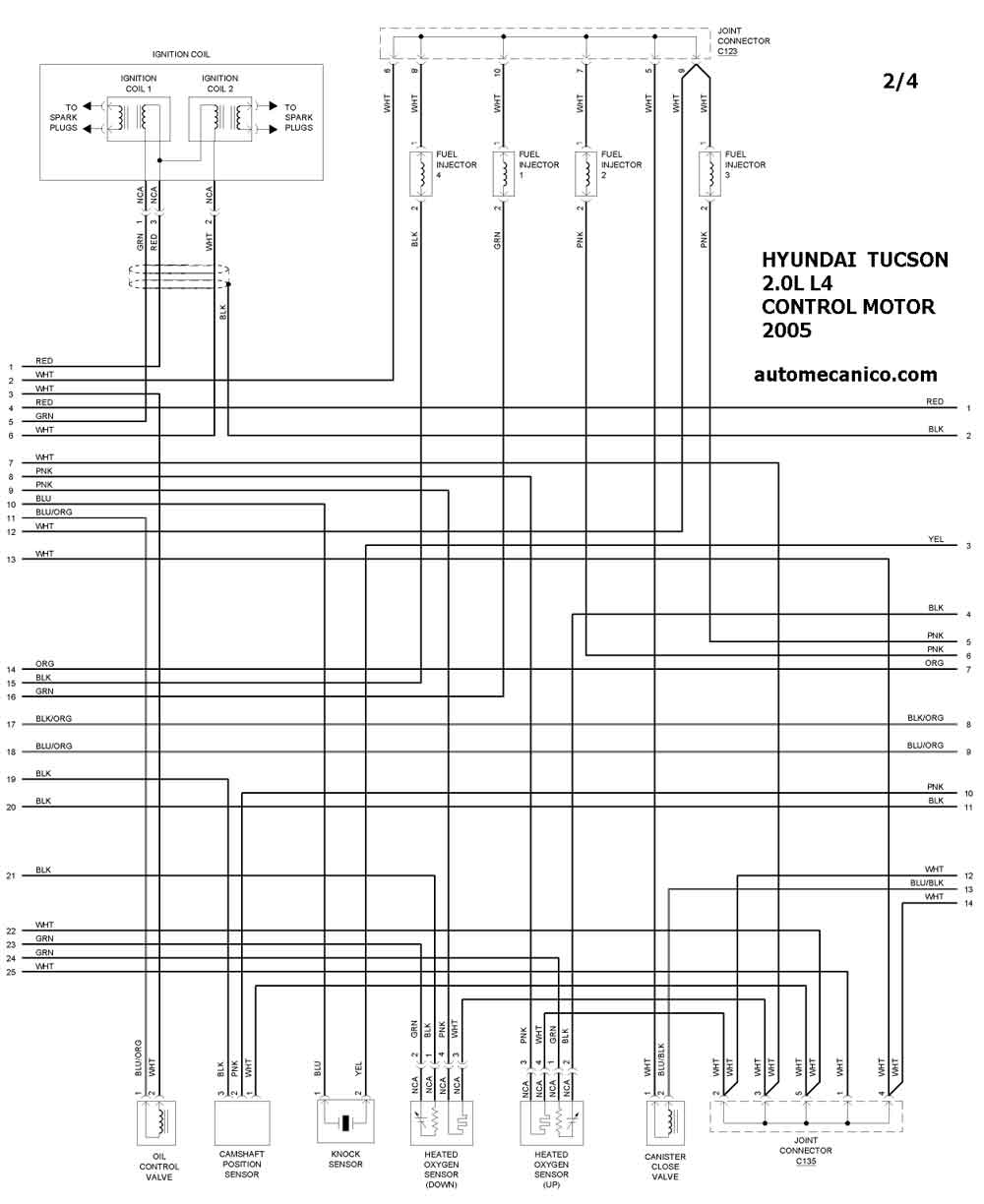

2005 TUCSON 2.0L 4 CIL CONTROL DEL MOTOR 2/4

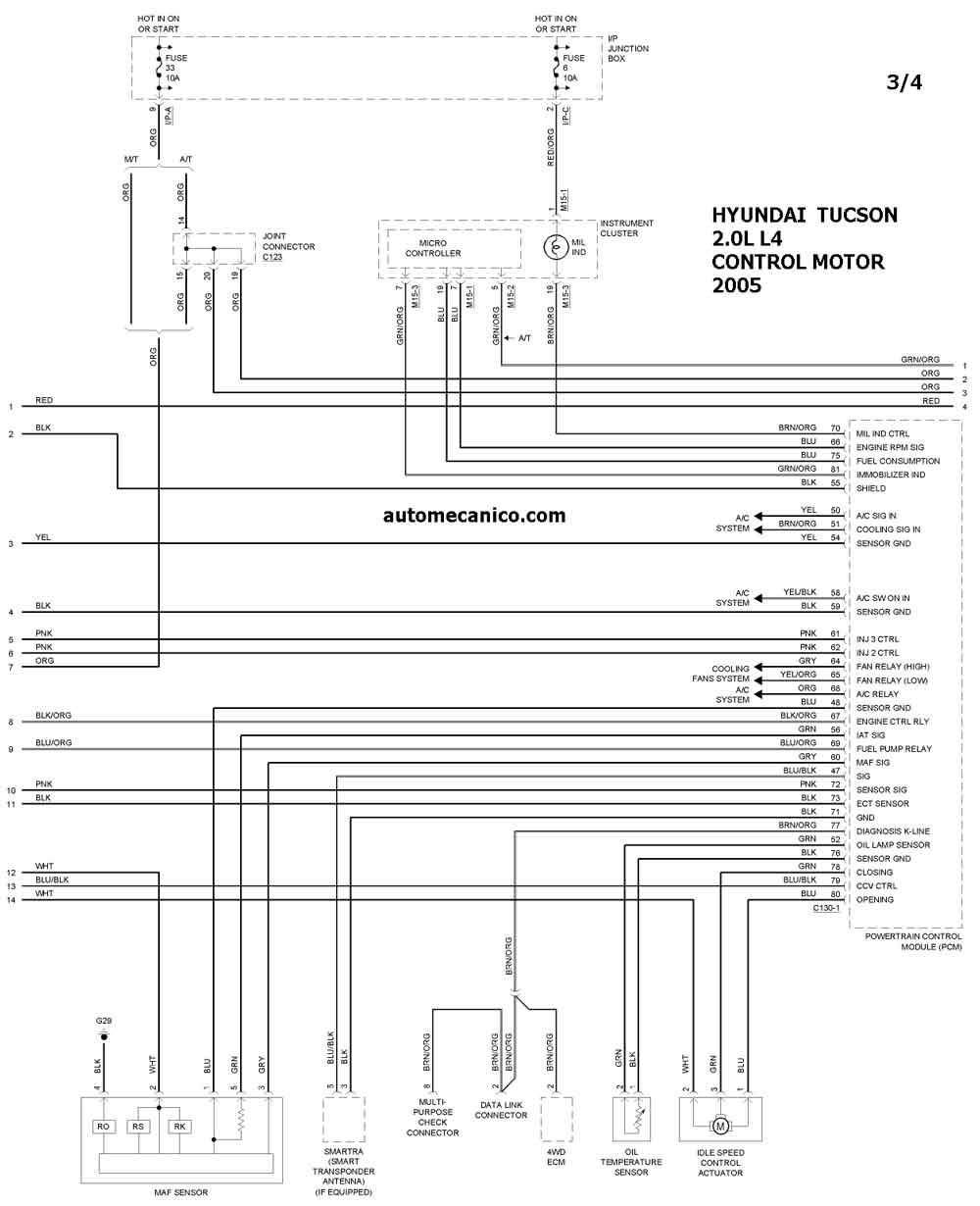

2005 TUCSON 2.0L 4 CIL CONTROL DEL MOTOR 3/4

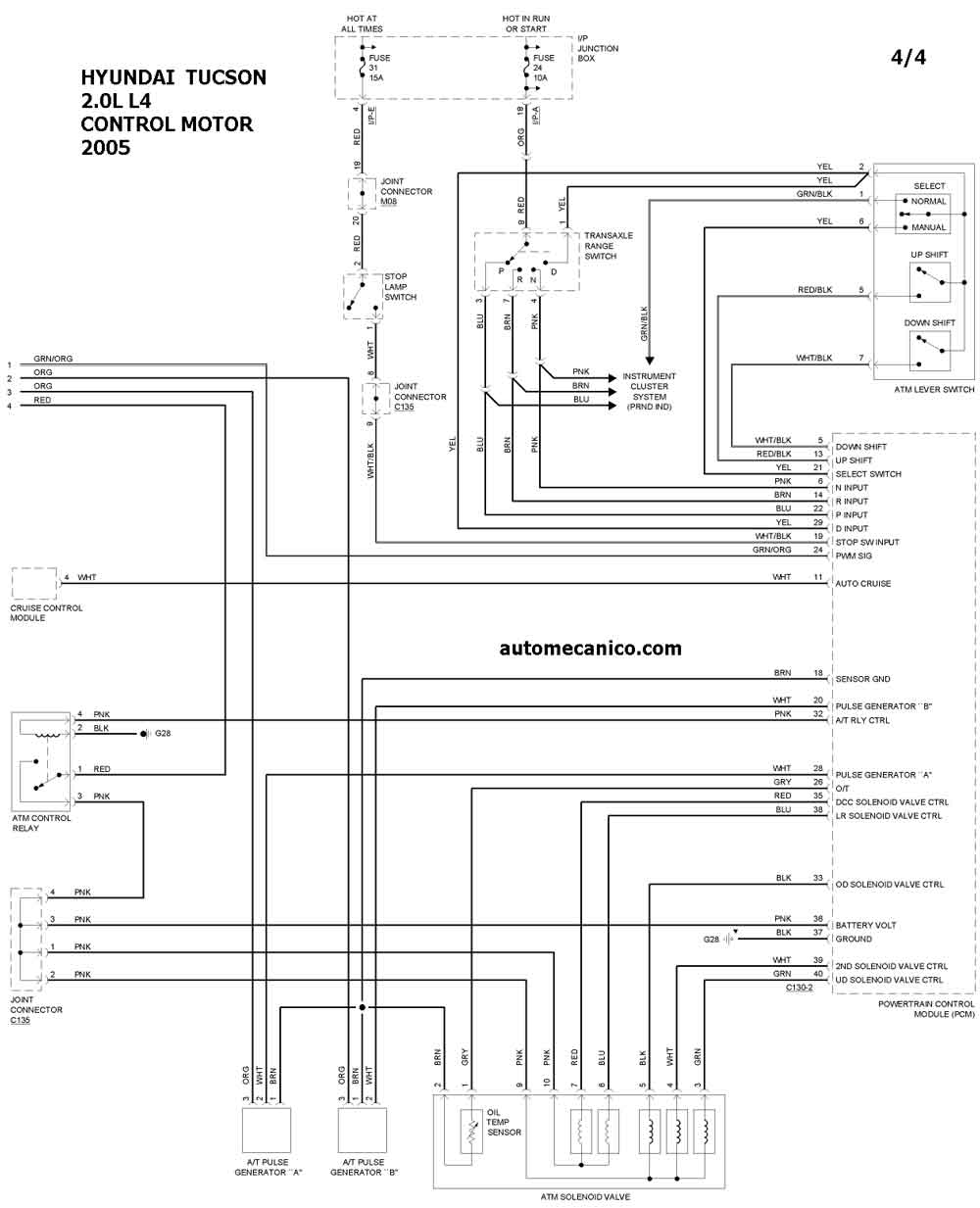

2005 TUCSON 2.0L 4 CIL CONTROL DEL MOTOR 4/4
Año HYUNDAI TUCSON 2.7L V6
2005 TUCSON 2.7L V6 CONTROL DEL MOTOR 1/3

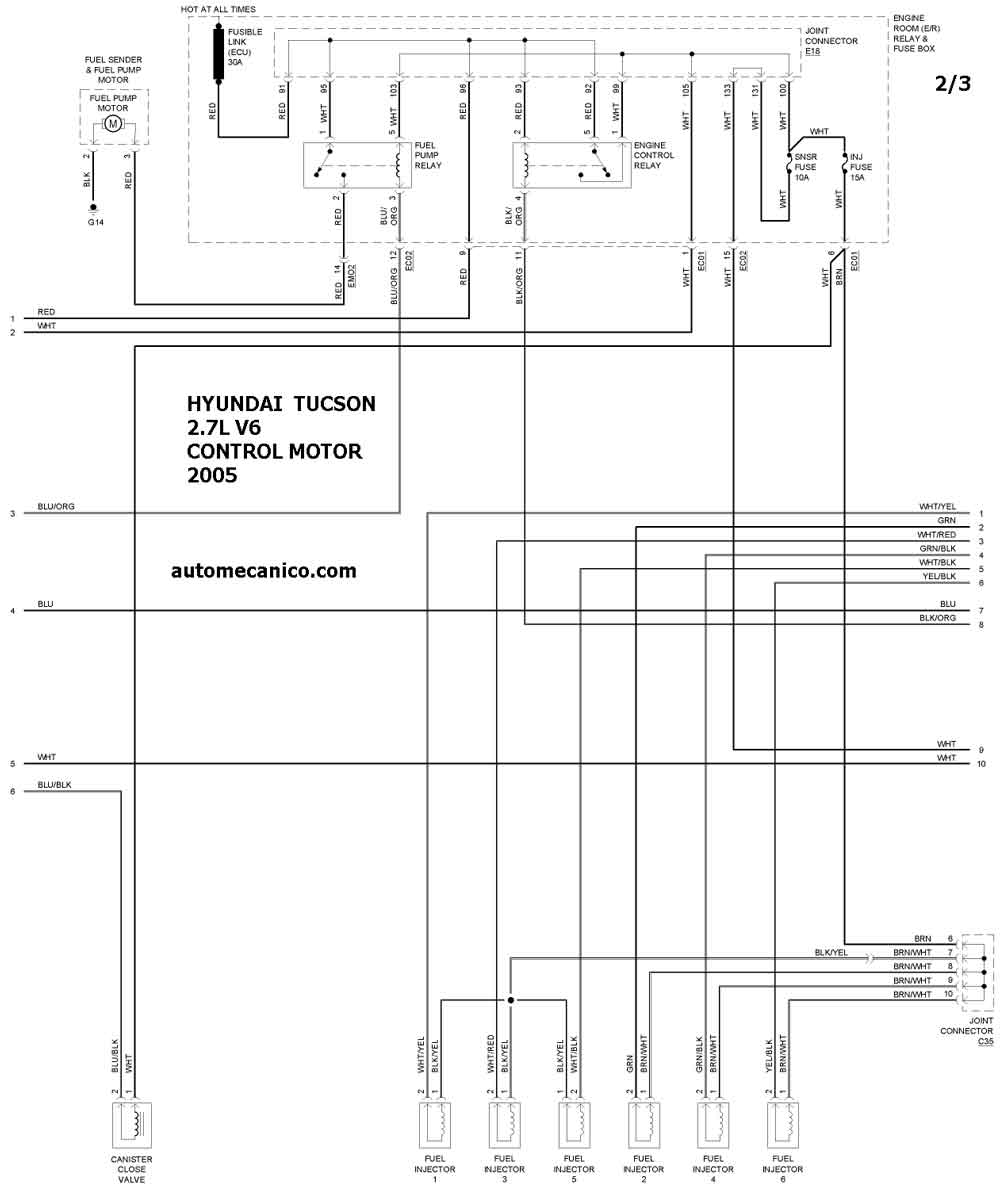

2005 TUCSON 2.7L V6 CONTROL DEL MOTOR 2/3

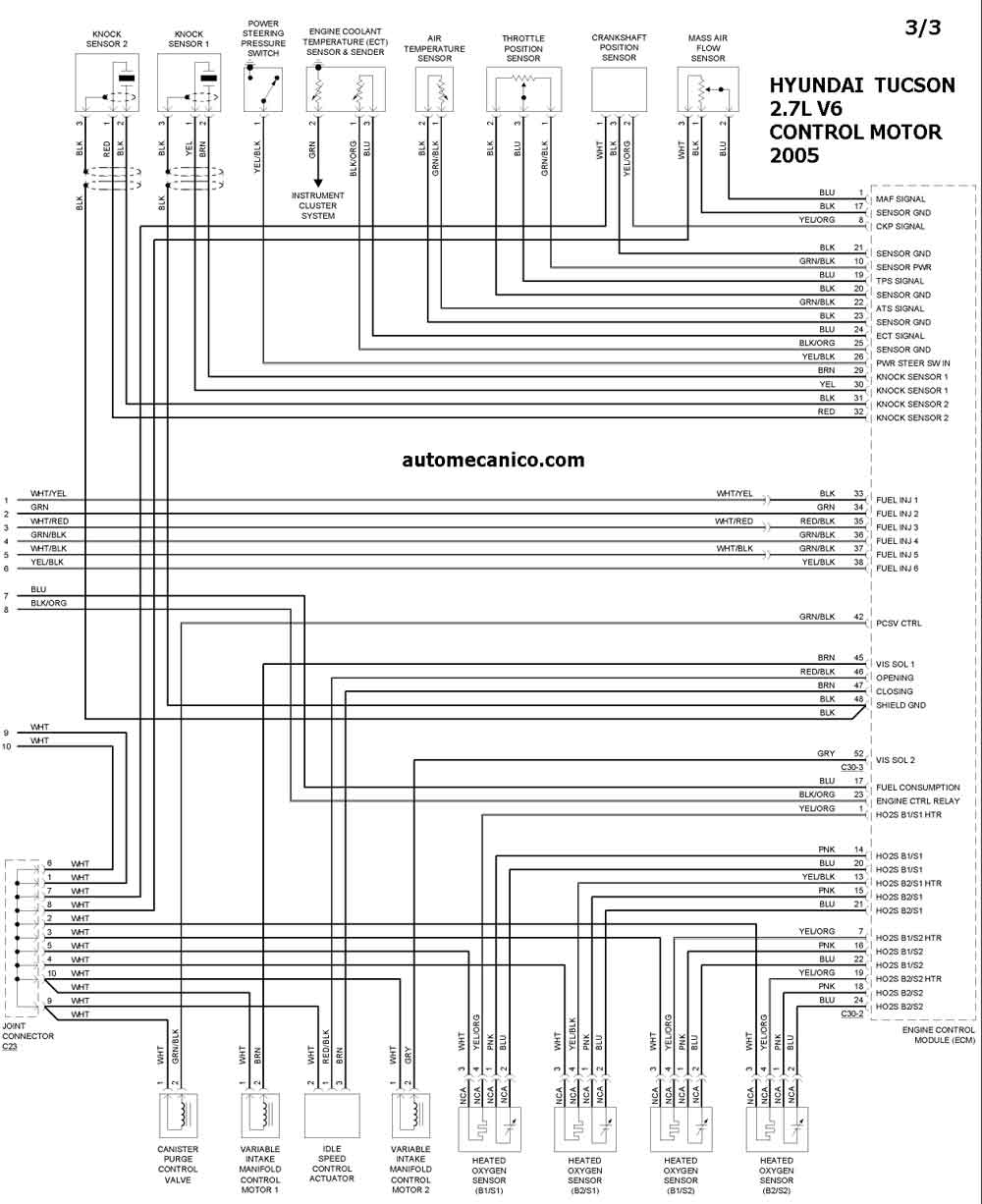

2005 TUCSON 2.7L V6 CONTROL DEL MOTOR 3/3
Año HYUNDAI XG-350 3.5L V6

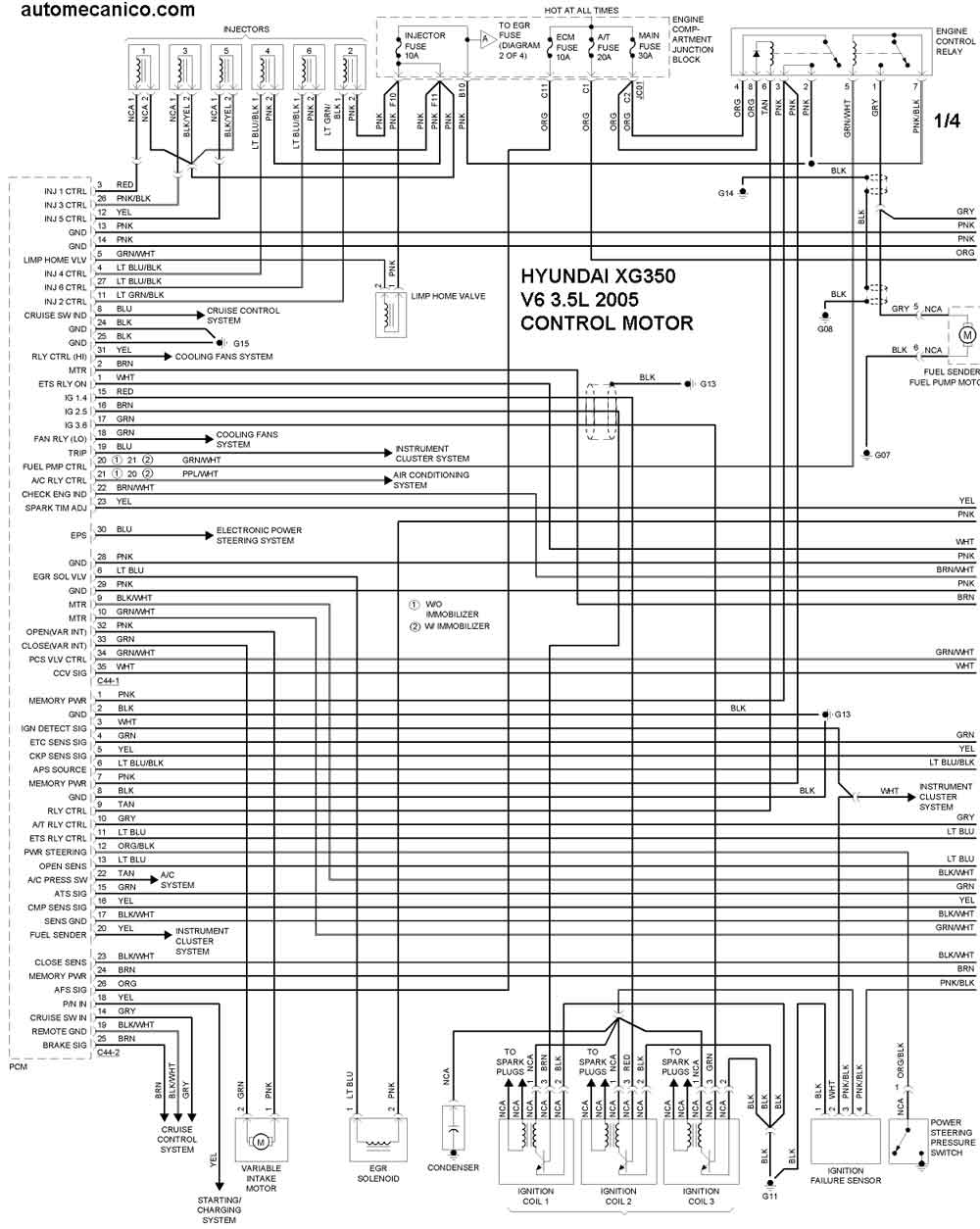

2005 XG-350 3.5L V6 CONTROL DEL MOTOR 1/4

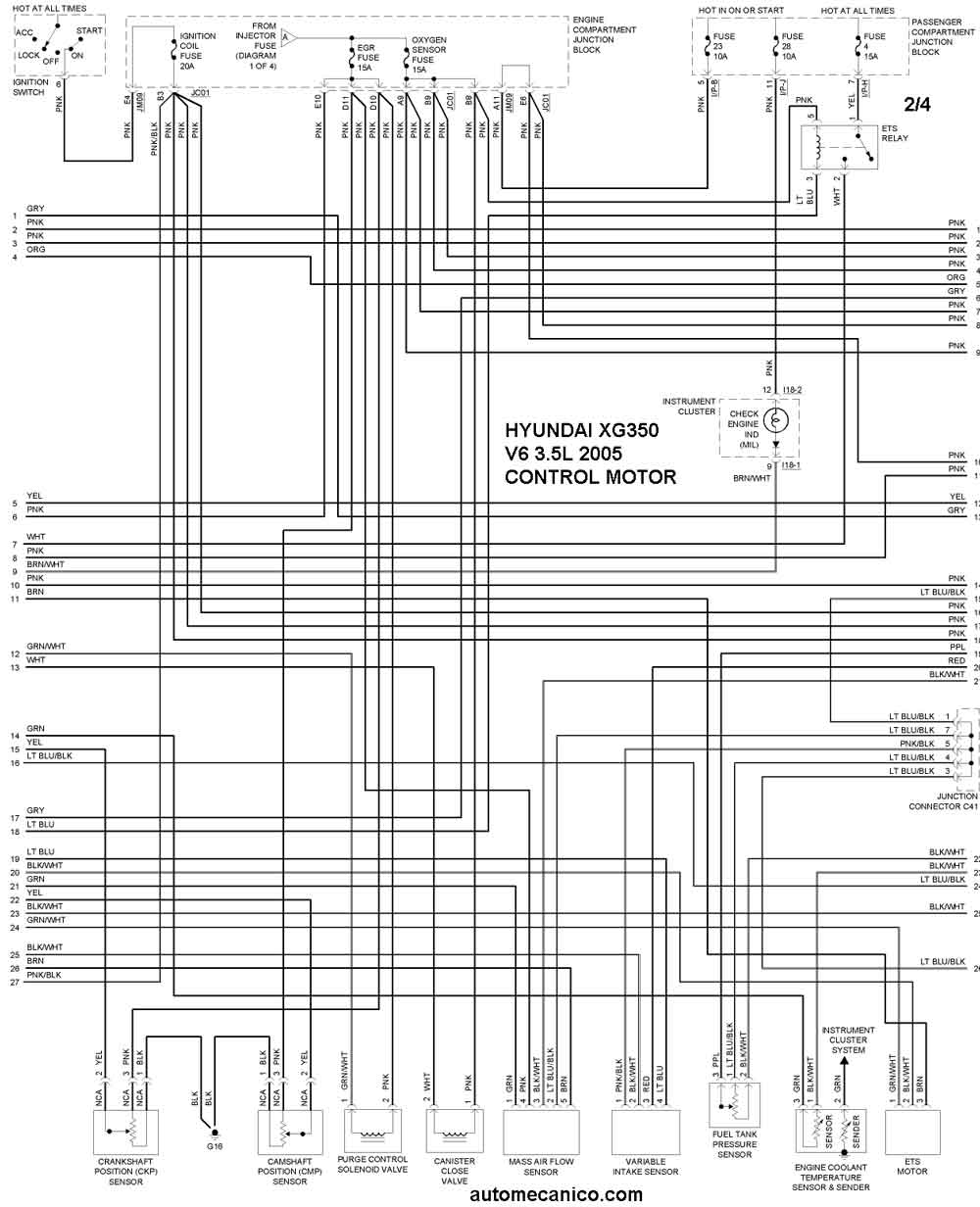

2005 XG-350 3.5L V6 CONTROL DEL MOTOR 2/4

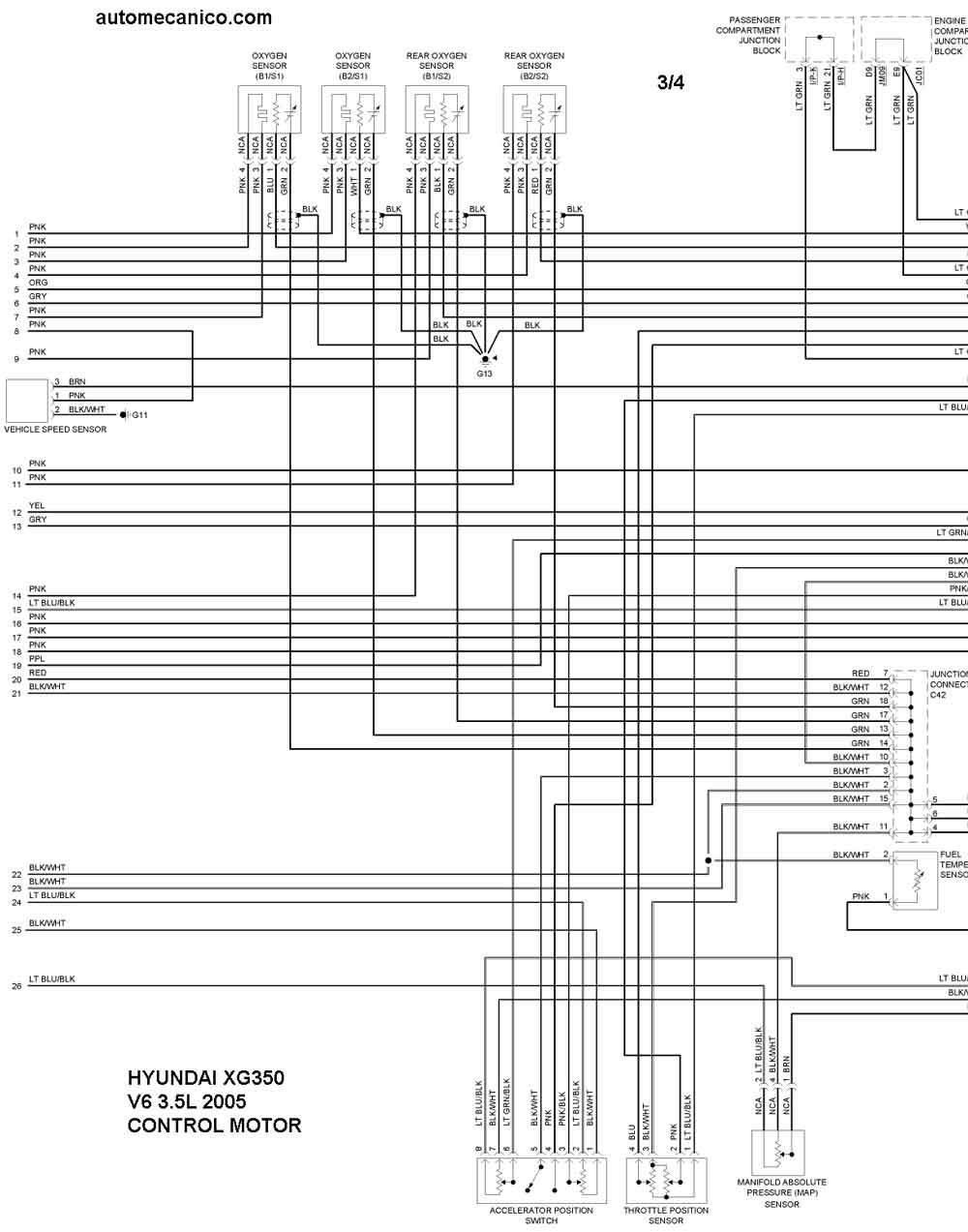

2005 XG-350 3.5L V6 CONTROL DEL MOTOR 3/4

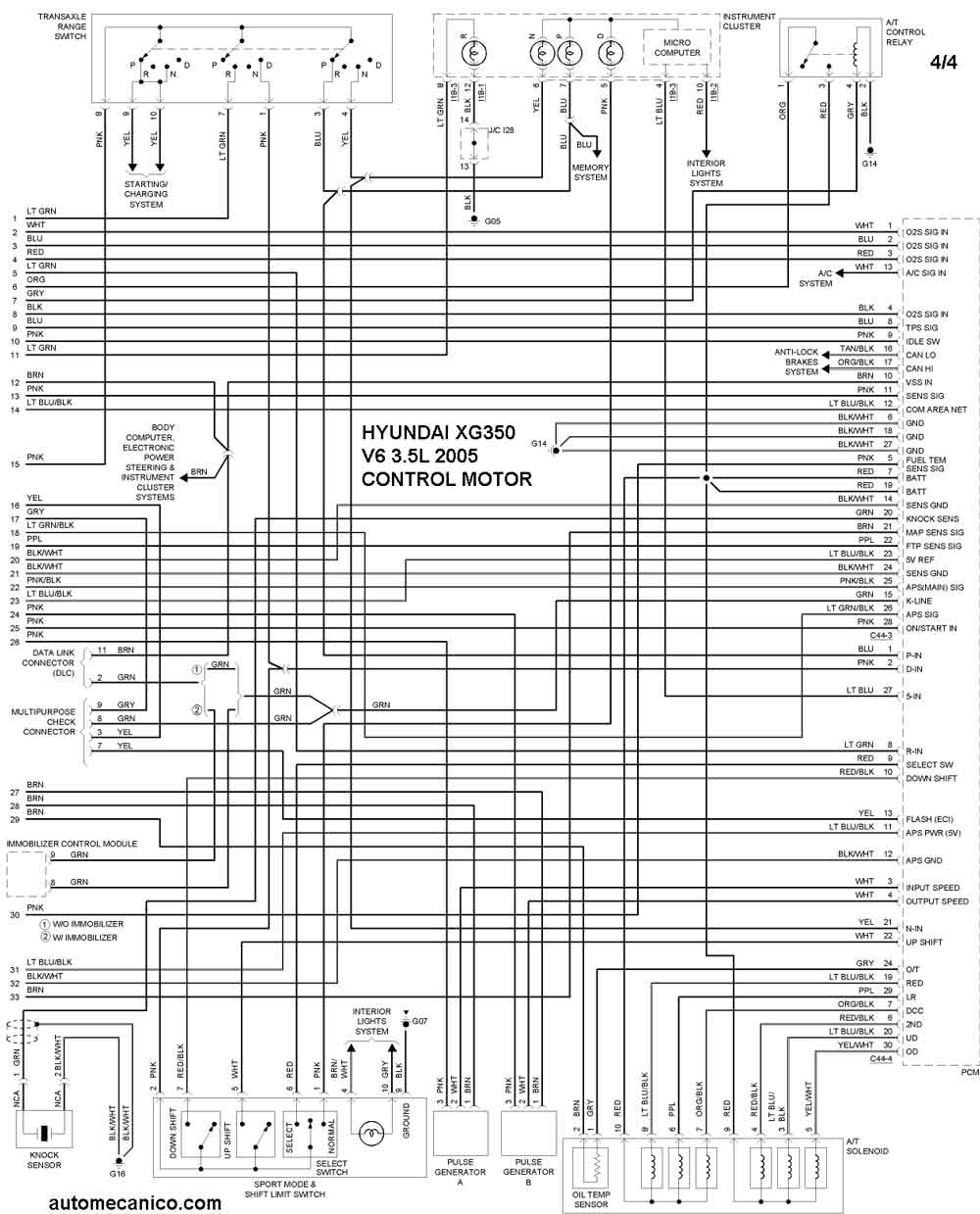

2005 XG-350 3.5L V6 CONTROL DEL MOTOR 4/4
