| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - TOYOTA 1998 |
DIAGRAMAS - TOYOTA - T100 1998 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS - CONTROL DEL MOTOR / TOYOTA: T100 - 1998 |
| Año | TOYOTA | T100 2.7L 4 cil 1998 |

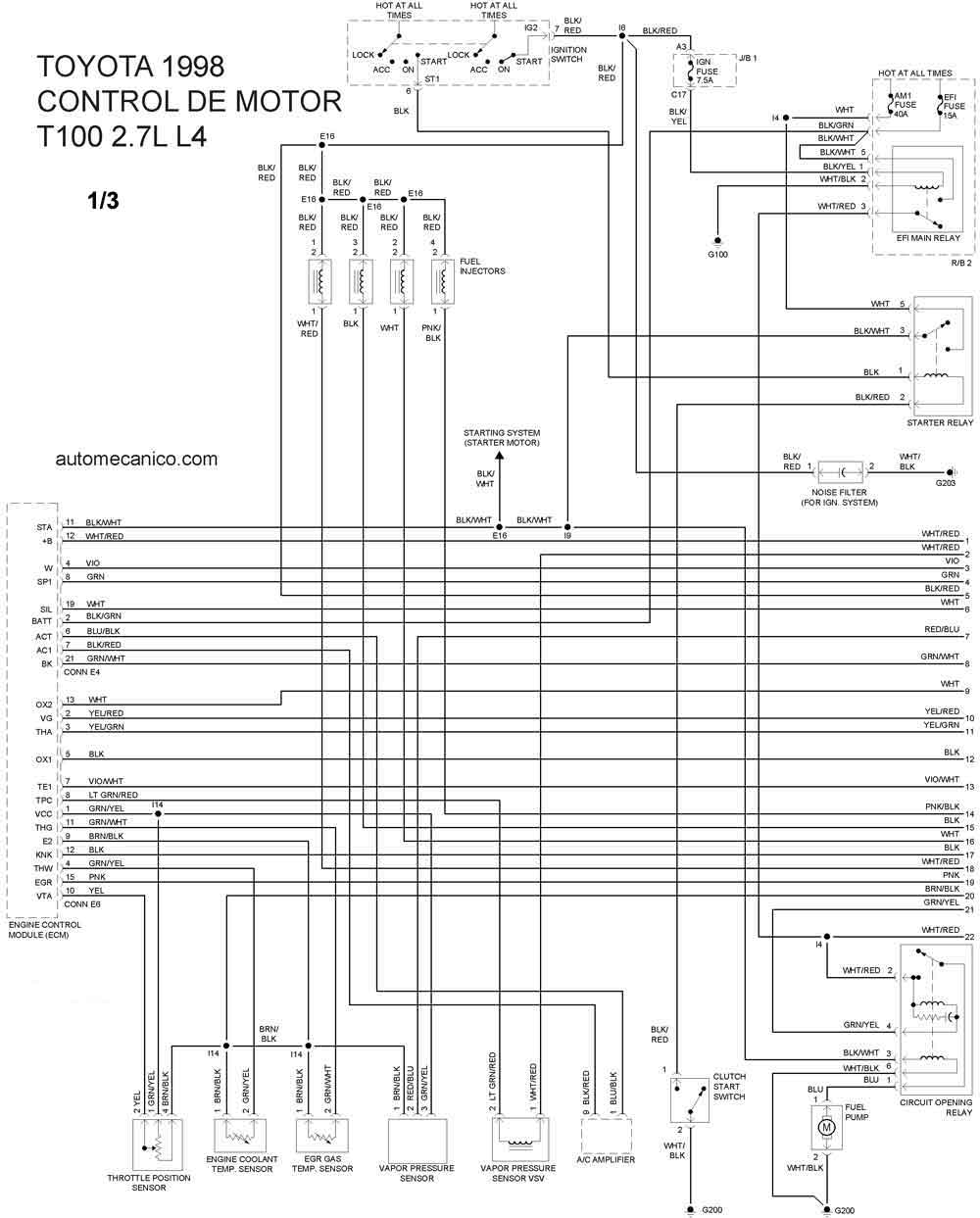

| 1998 | T100 TRANS / MAN 2.7L | CONTROL DEL MOTOR 1/3 |

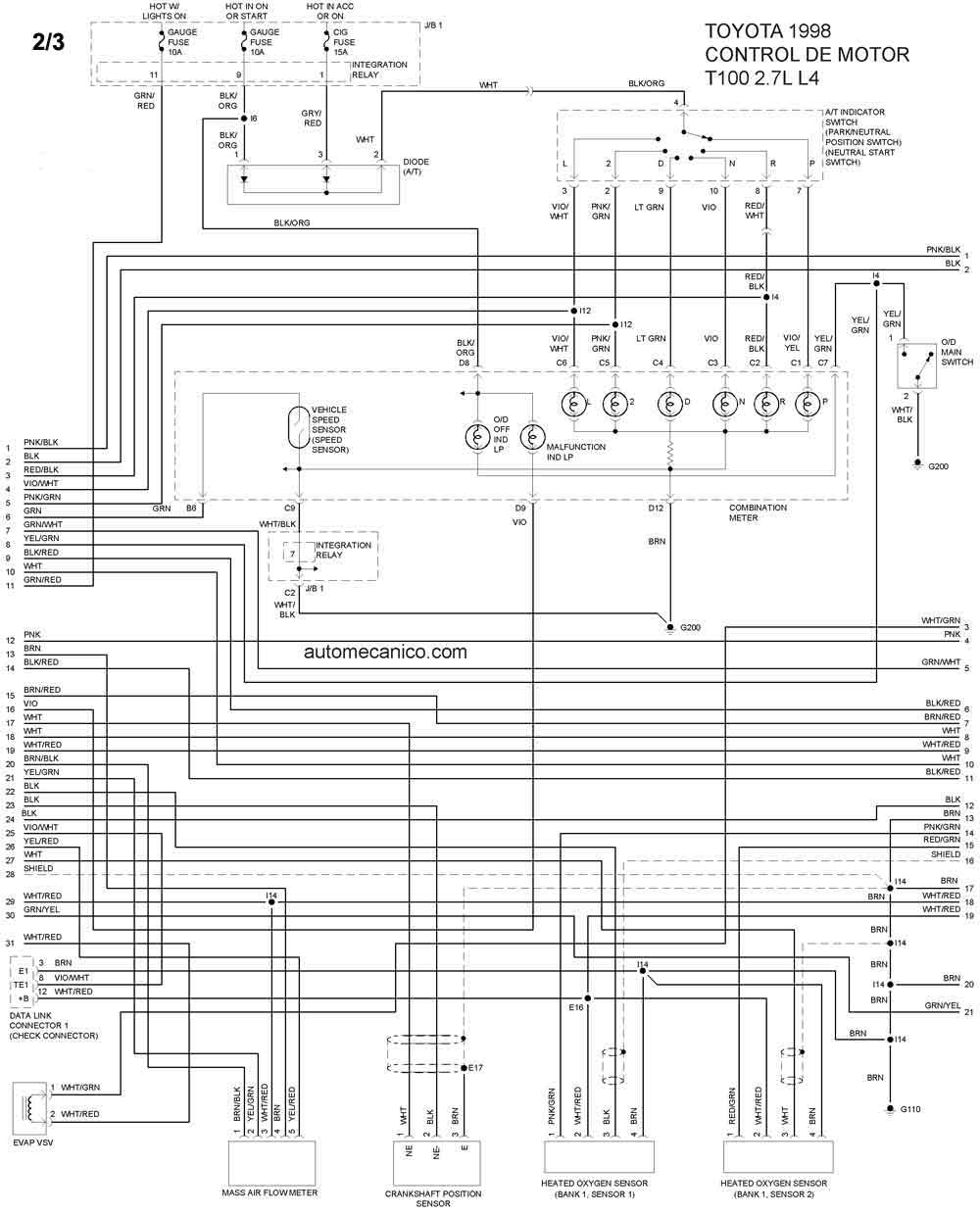

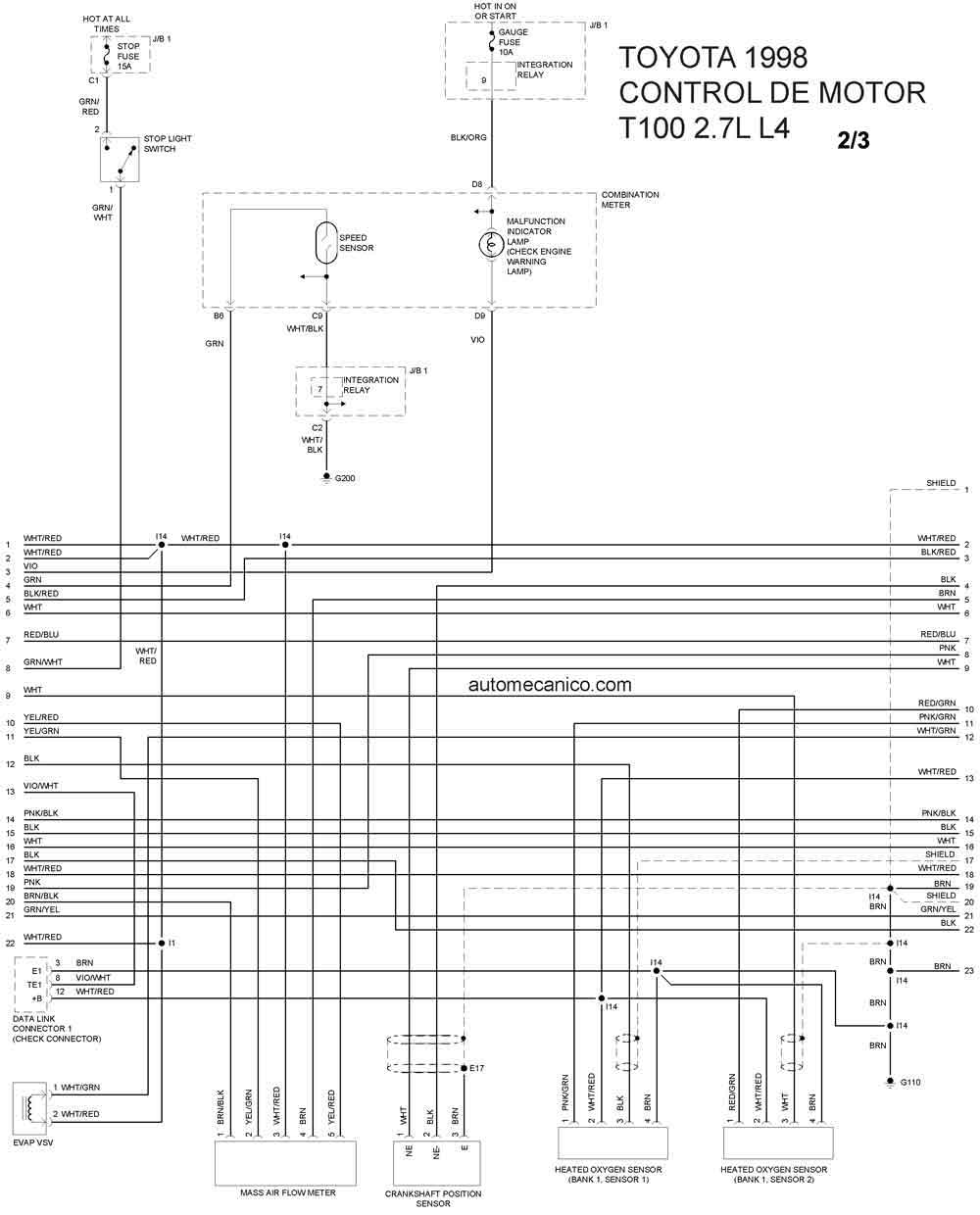

| 1998 | T100 TRANS / MAN 2.7L | CONTROL DEL MOTOR 2/3 |

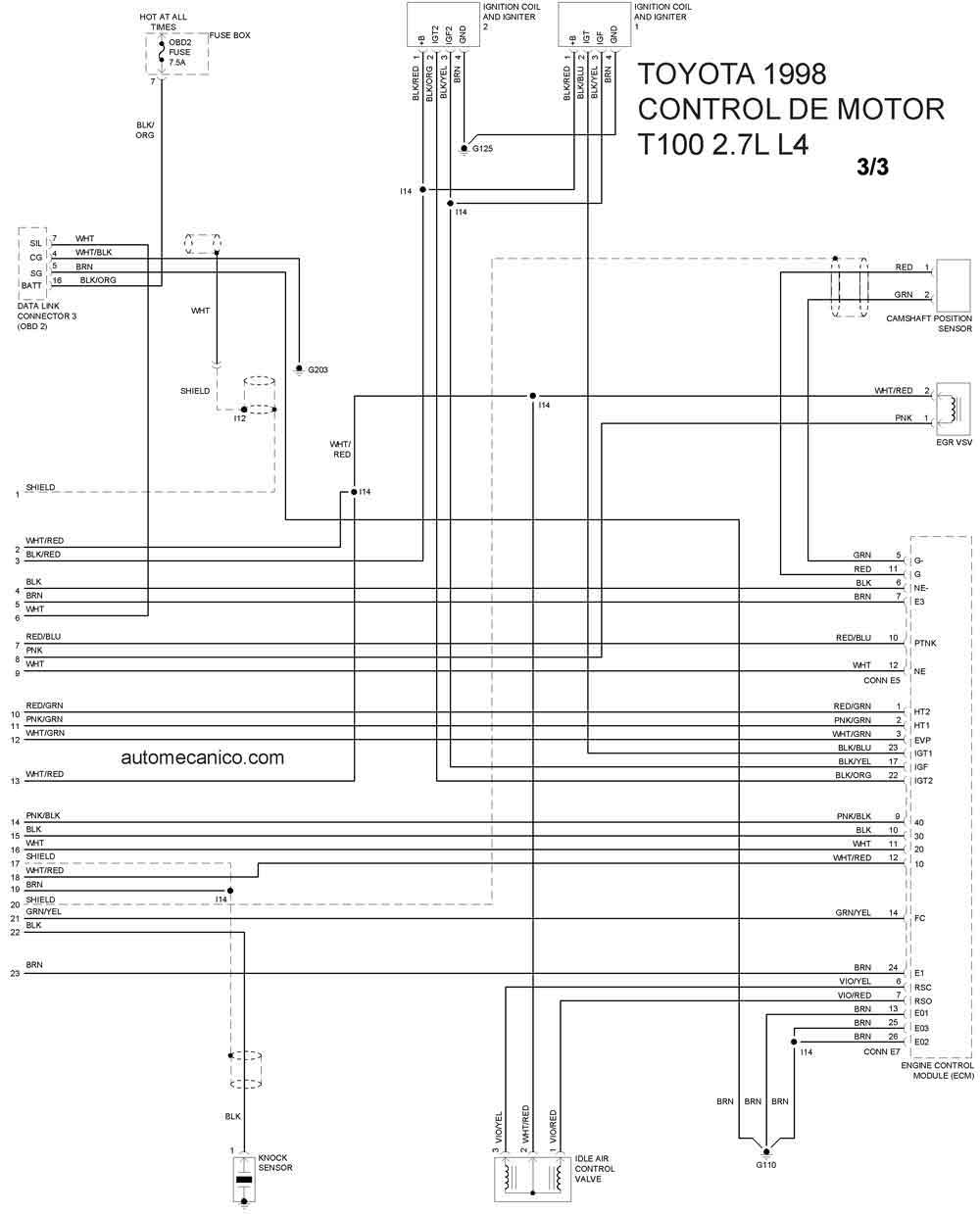

| 1998 | T100 TRANS / MAN 2.7L | CONTROL DEL MOTOR 3/3 |
| Año | TOYOTA | T100 2.7L 4 cil 1998 |
| 1998 | T100 TRANS / AUT. 2.7L | CONTROL DEL MOTOR 1/3 |
| 1998 | T100 TRANS / AUT. 2.7L | CONTROL DEL MOTOR 2/3 |

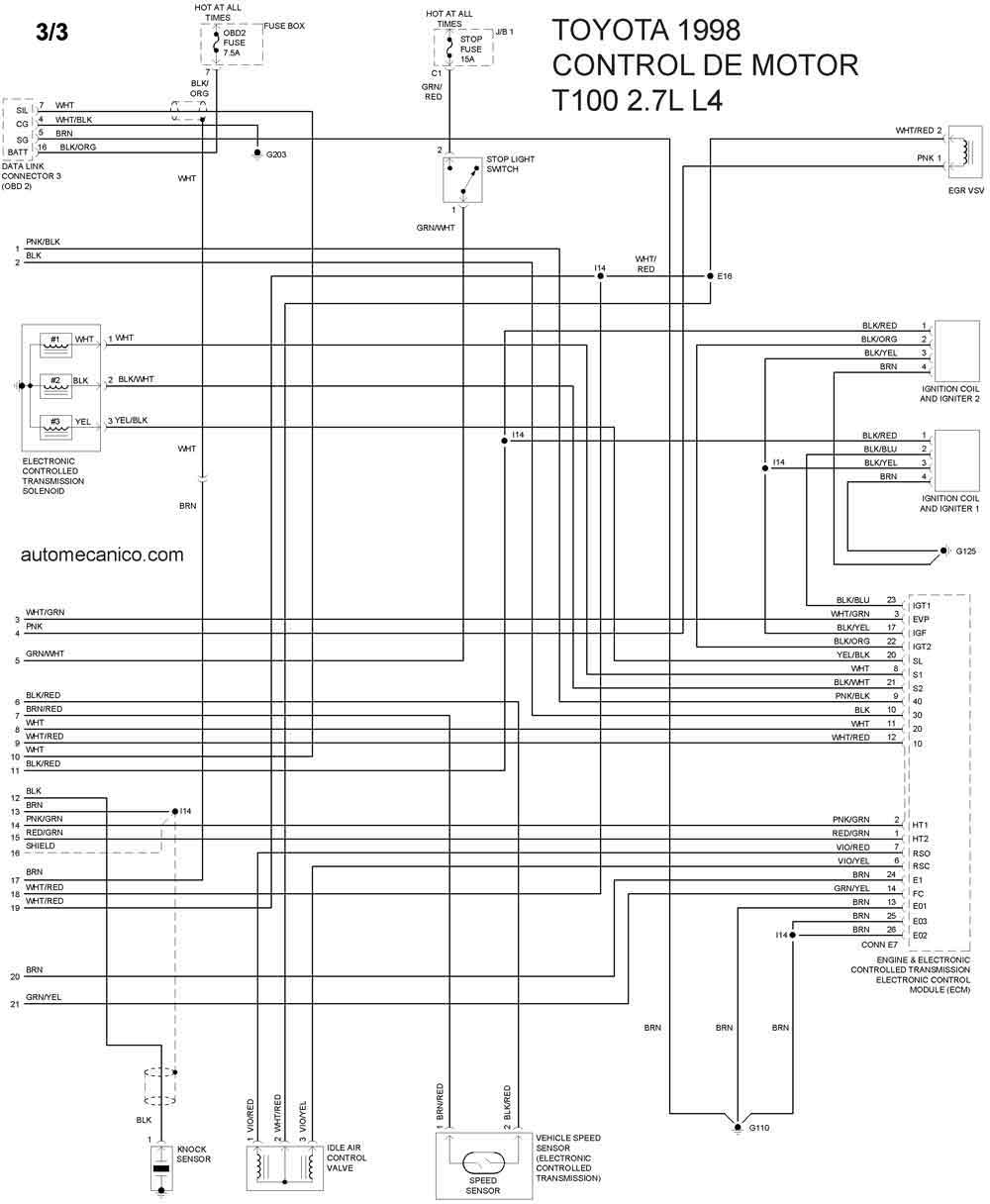

| 1998 | T100 TRANS / AUT. 2.7L | CONTROL DEL MOTOR 3/3 |
| Año | TOYOTA | T100 3.4L V6 1998 |

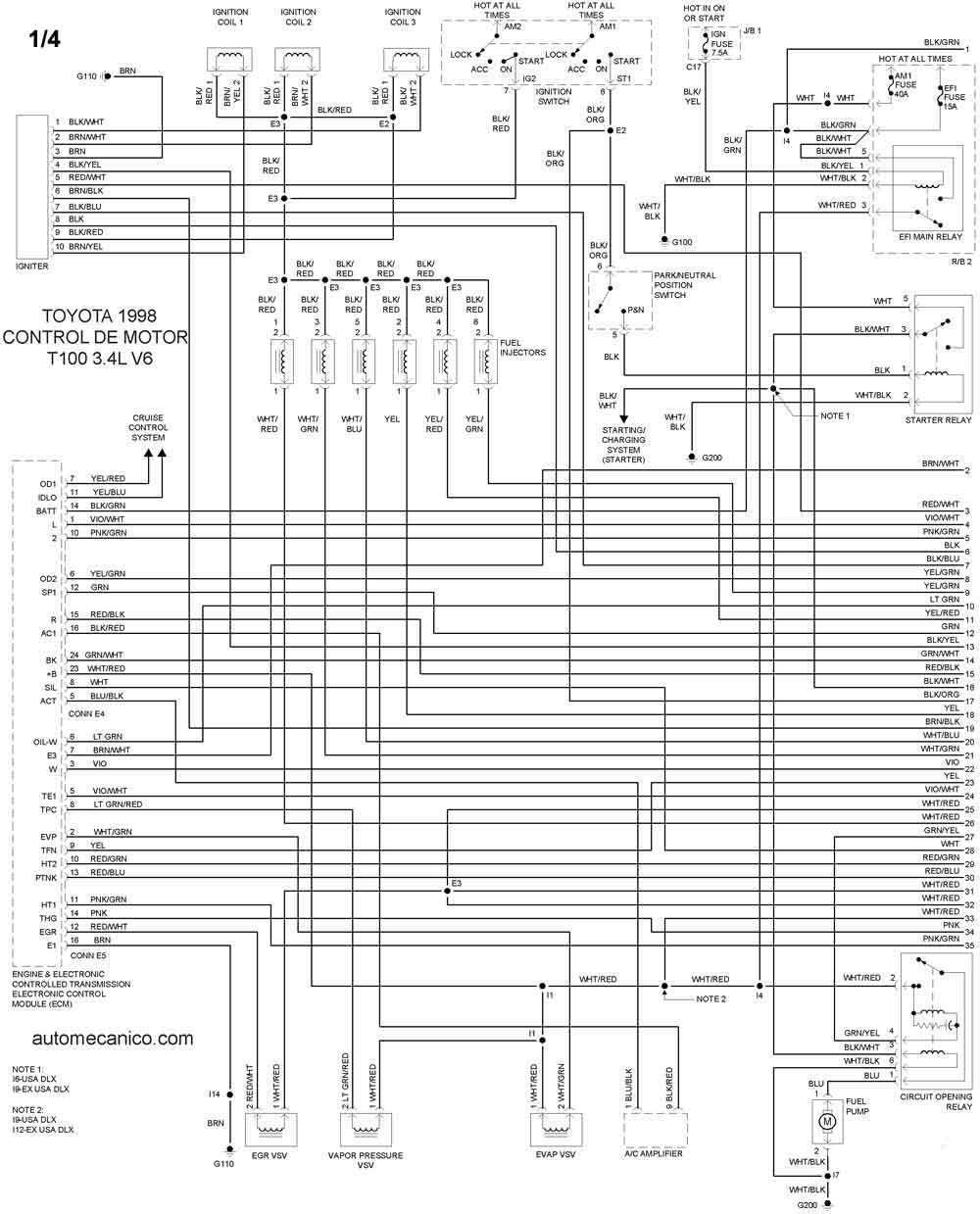

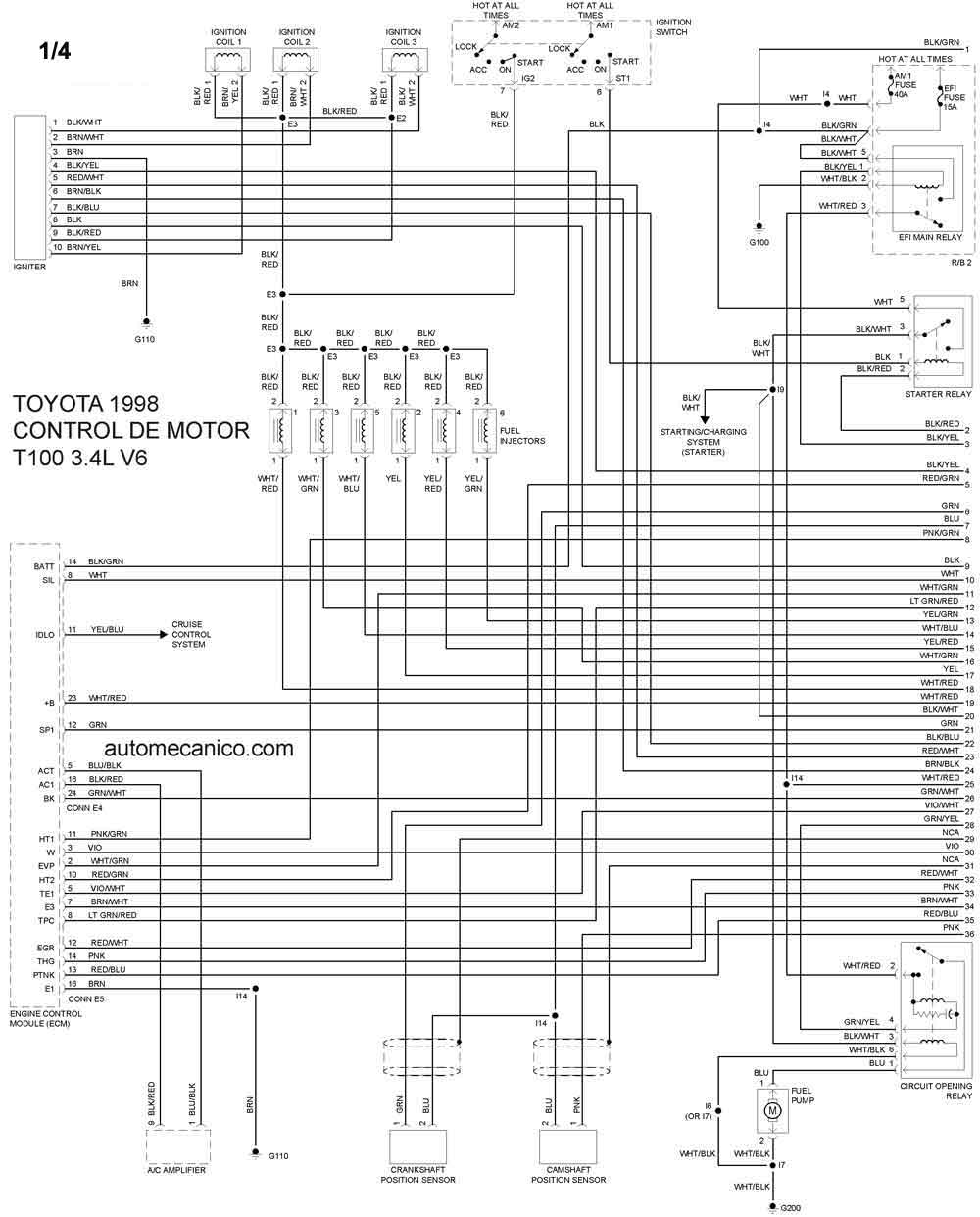

| 1998 | T100 TRANS / MAN 3.4L | CONTROL DEL MOTOR 1/4 |

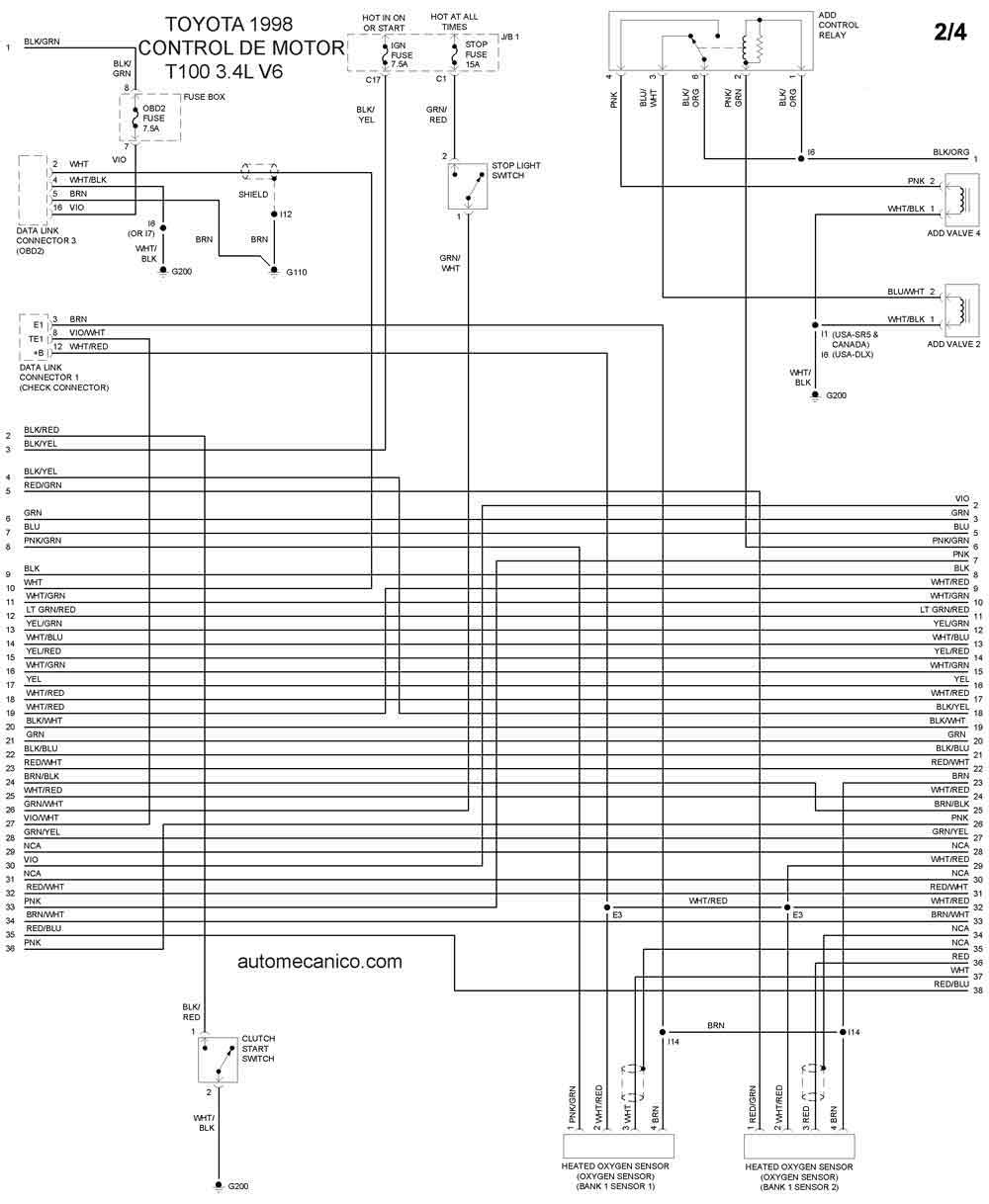

| 1998 | T100 TRANS / MAN 3.4L | CONTROL DEL MOTOR 2/4 |

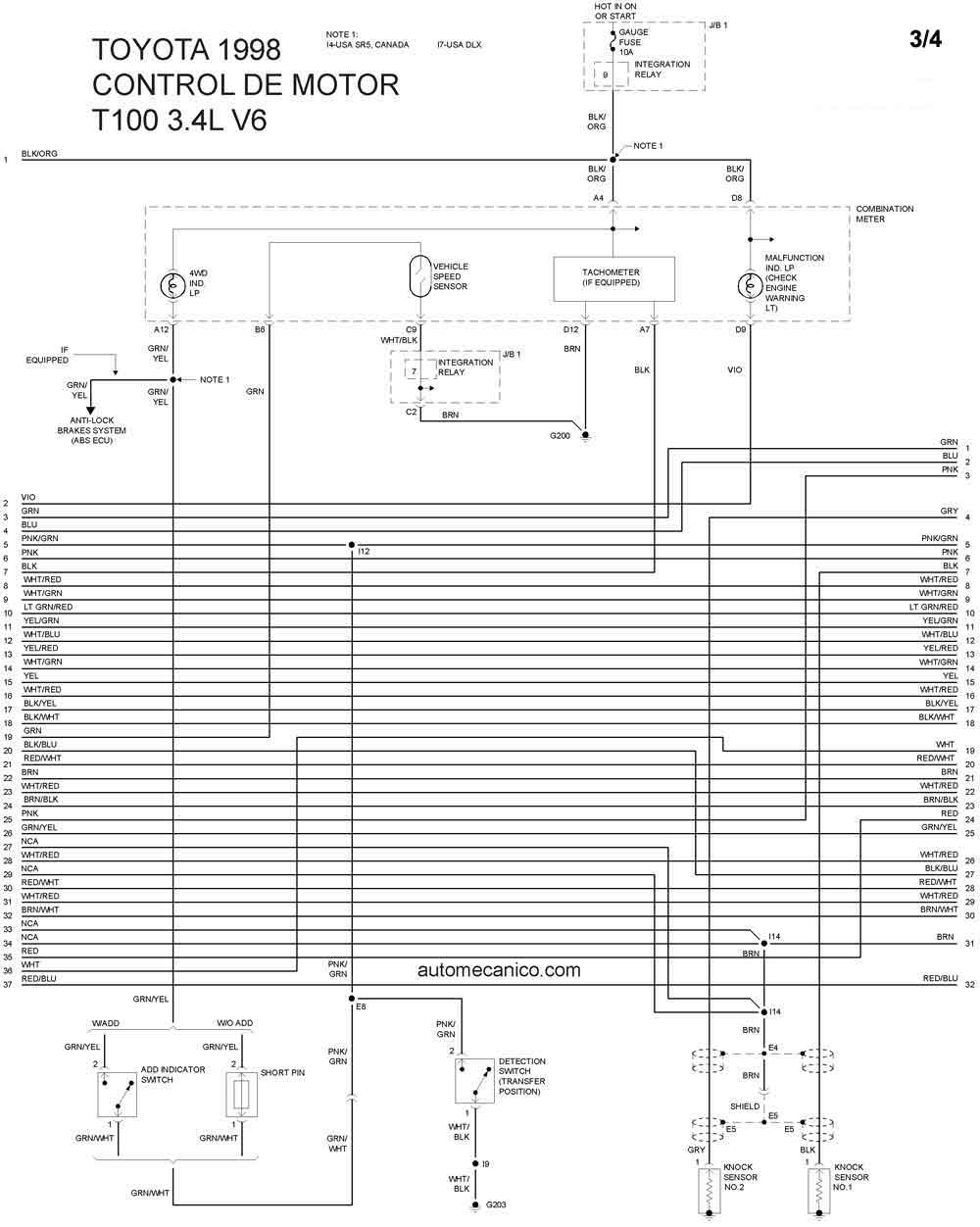

| 1998 | T100 TRANS / MAN 3.4L | CONTROL DEL MOTOR 3/4 |

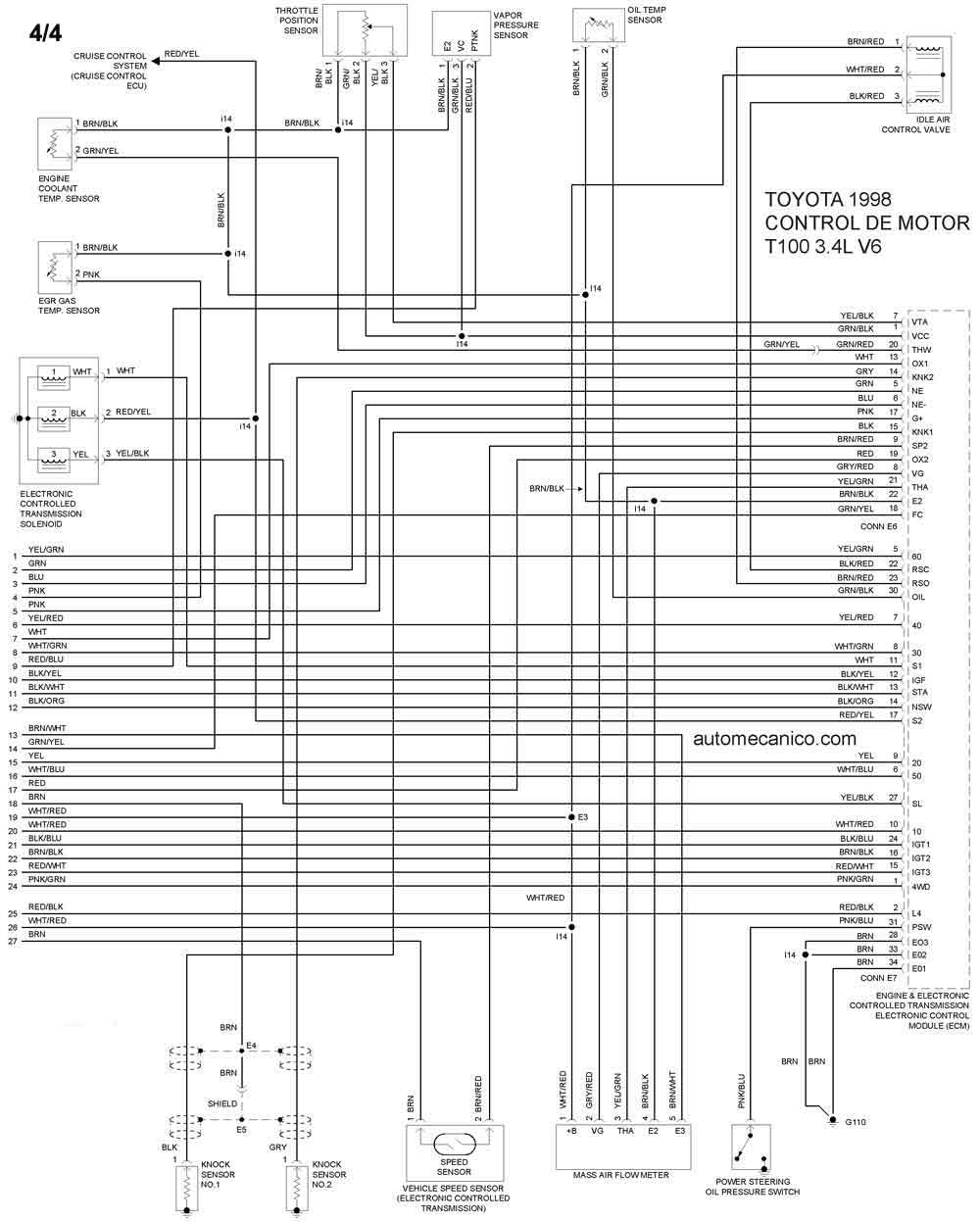

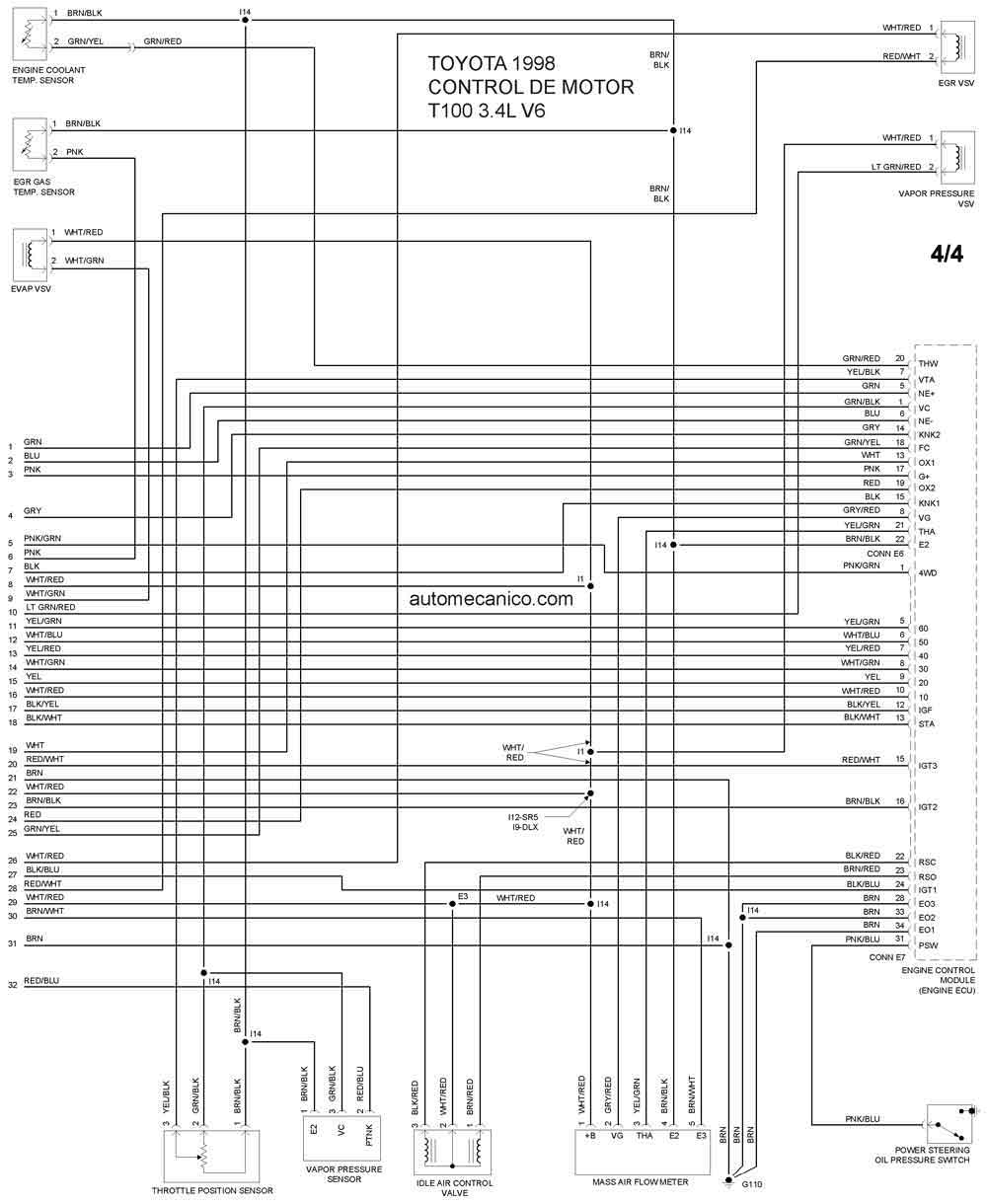

| 1998 | T100 TRANS / MAN 3.4L | CONTROL DEL MOTOR 4/4 |
| Año | TOYOTA | T100 3.4L V6 1998 |
| 1998 | T100 TRANS / AUT 3.4L | CONTROL DEL MOTOR 1/4 |
| 1998 | T100 TRANS / AUT 3.4L | CONTROL DEL MOTOR 2/4 |

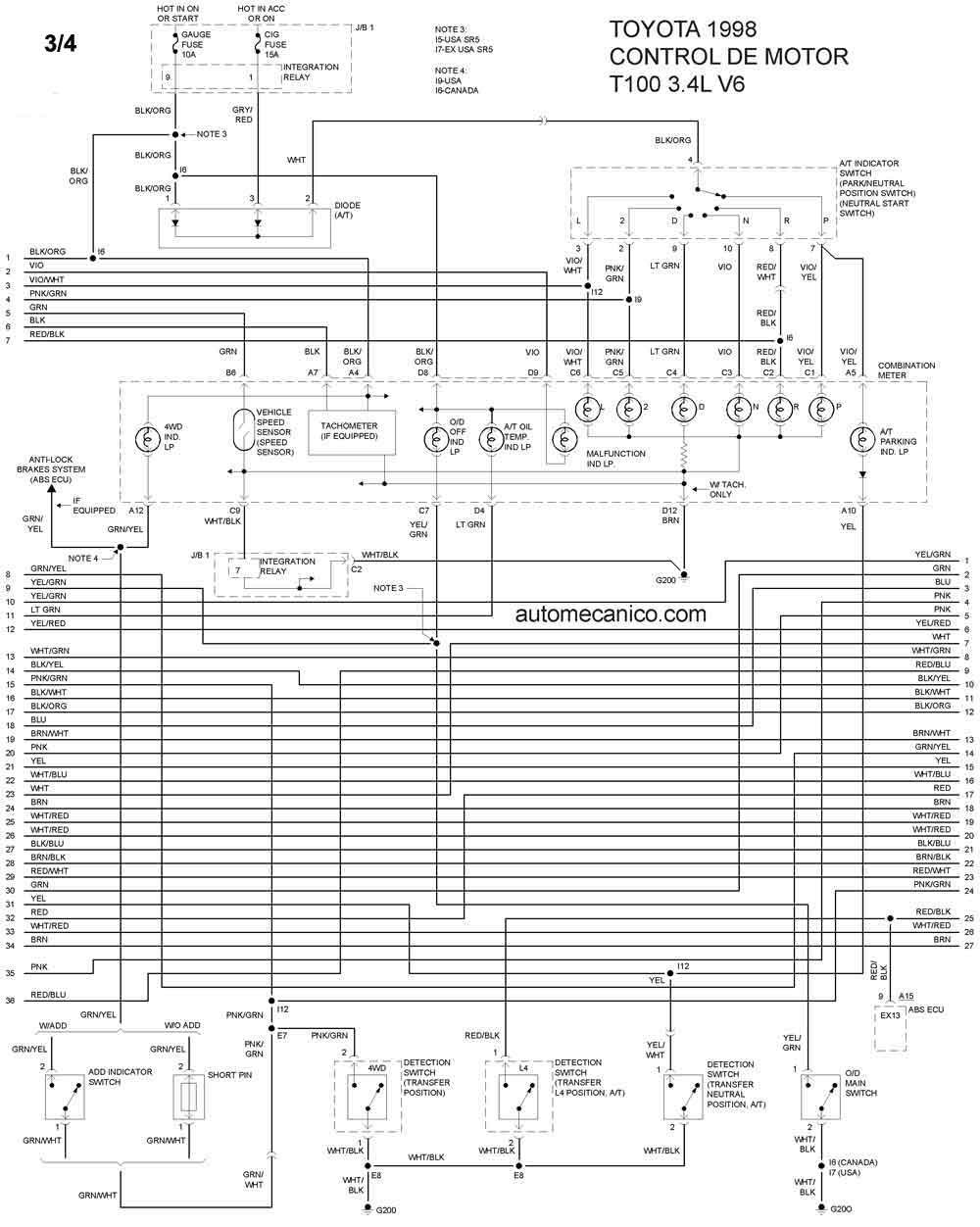

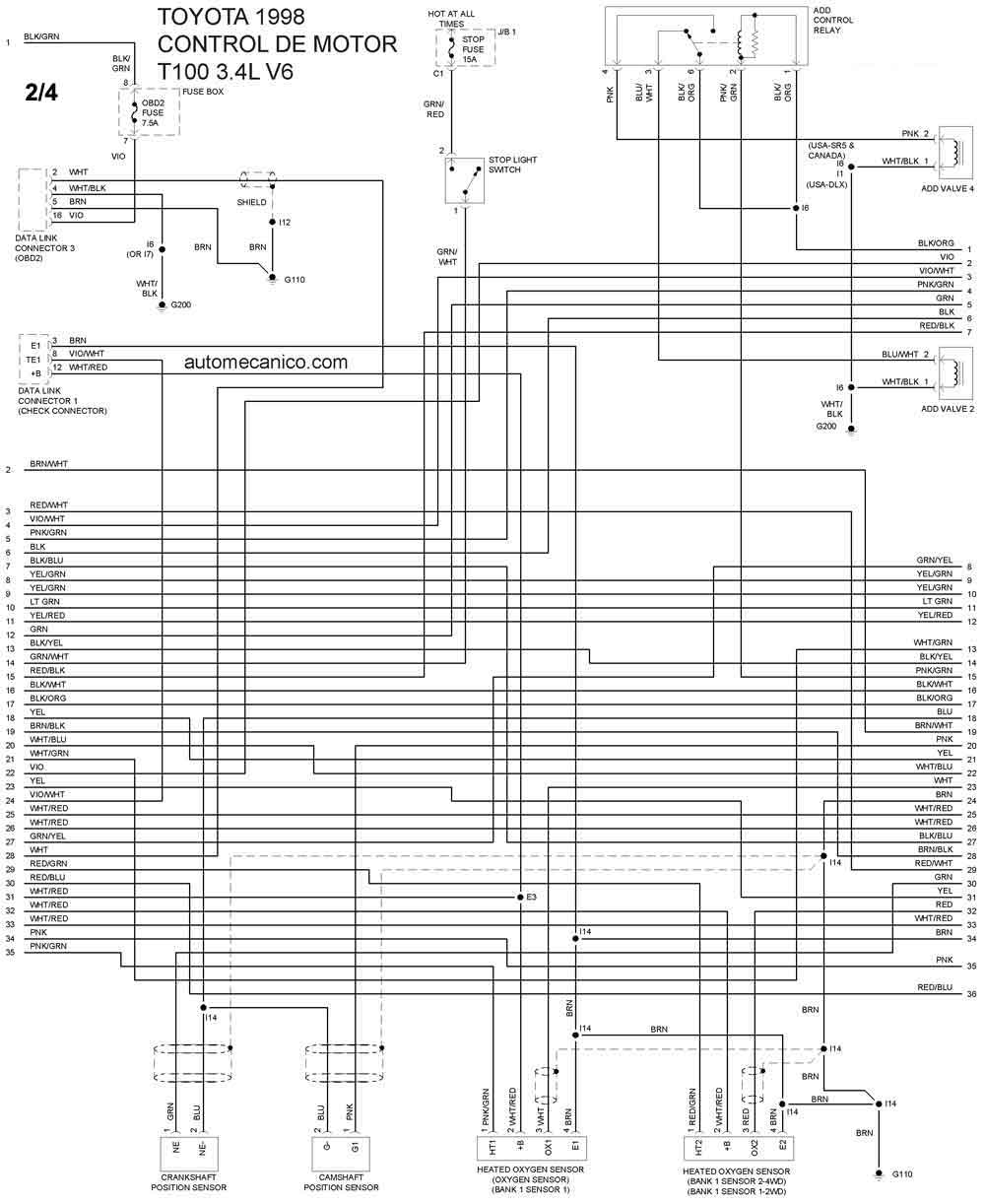

| 1998 | T100 TRANS / AUT 3.4L | CONTROL DEL MOTOR 3/4 |
| 1998 | T100 TRANS / AUT 3.4L | CONTROL DEL MOTOR 4/4 |
