| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - TOYOTA 1998 |
TOYOTA - DIAGRAMAS - 4 Runner 1998 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS - CONTROL DEL MOTOR / TOYOTA 4 Runner - 1998 |
| Año | TOYOTA | 4 RUNNER 2.7L 1998 |

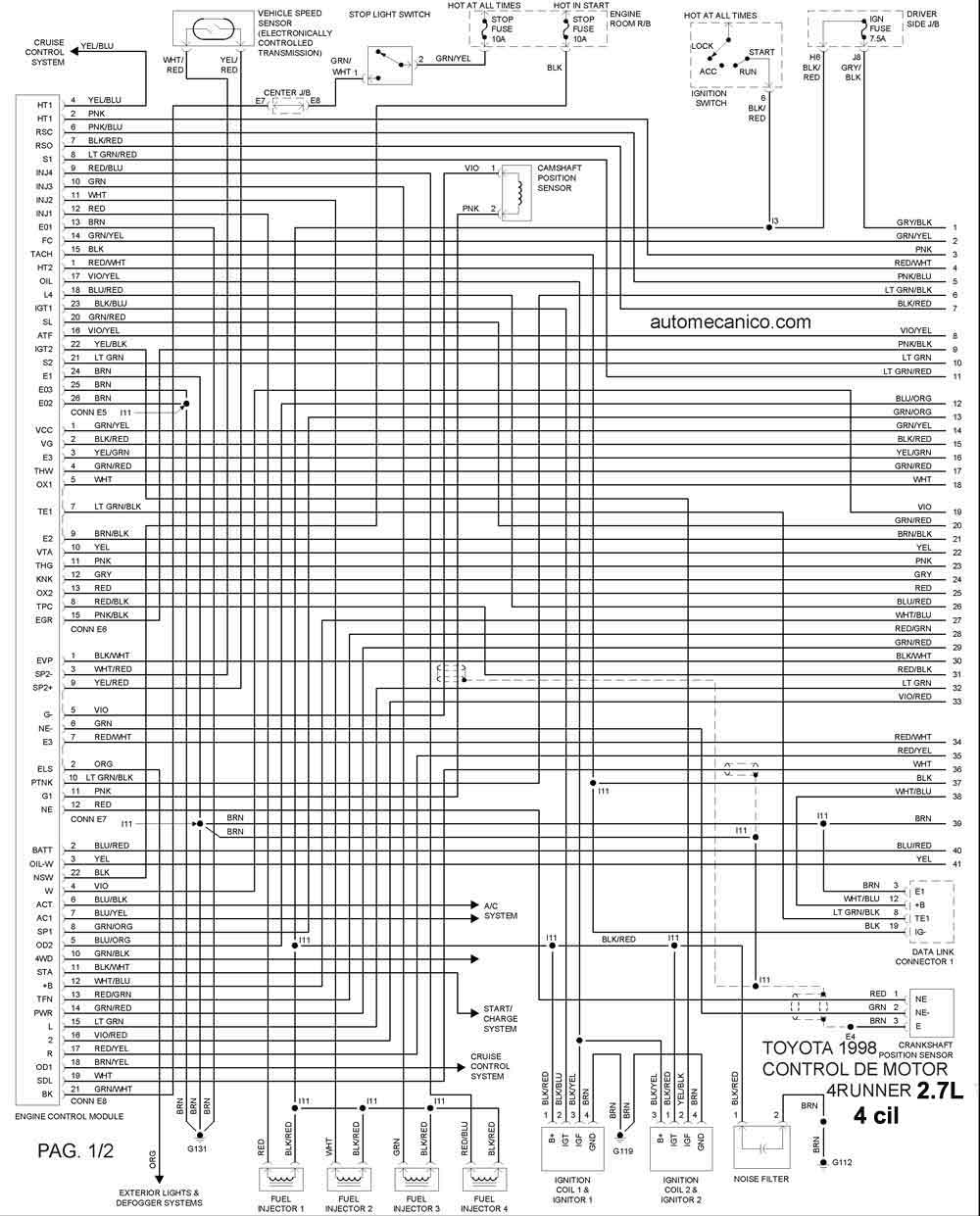

| 1998 | 4 RUNNER 2.7L 4 CIL | CONTROL DEL MOTOR 1/2 |

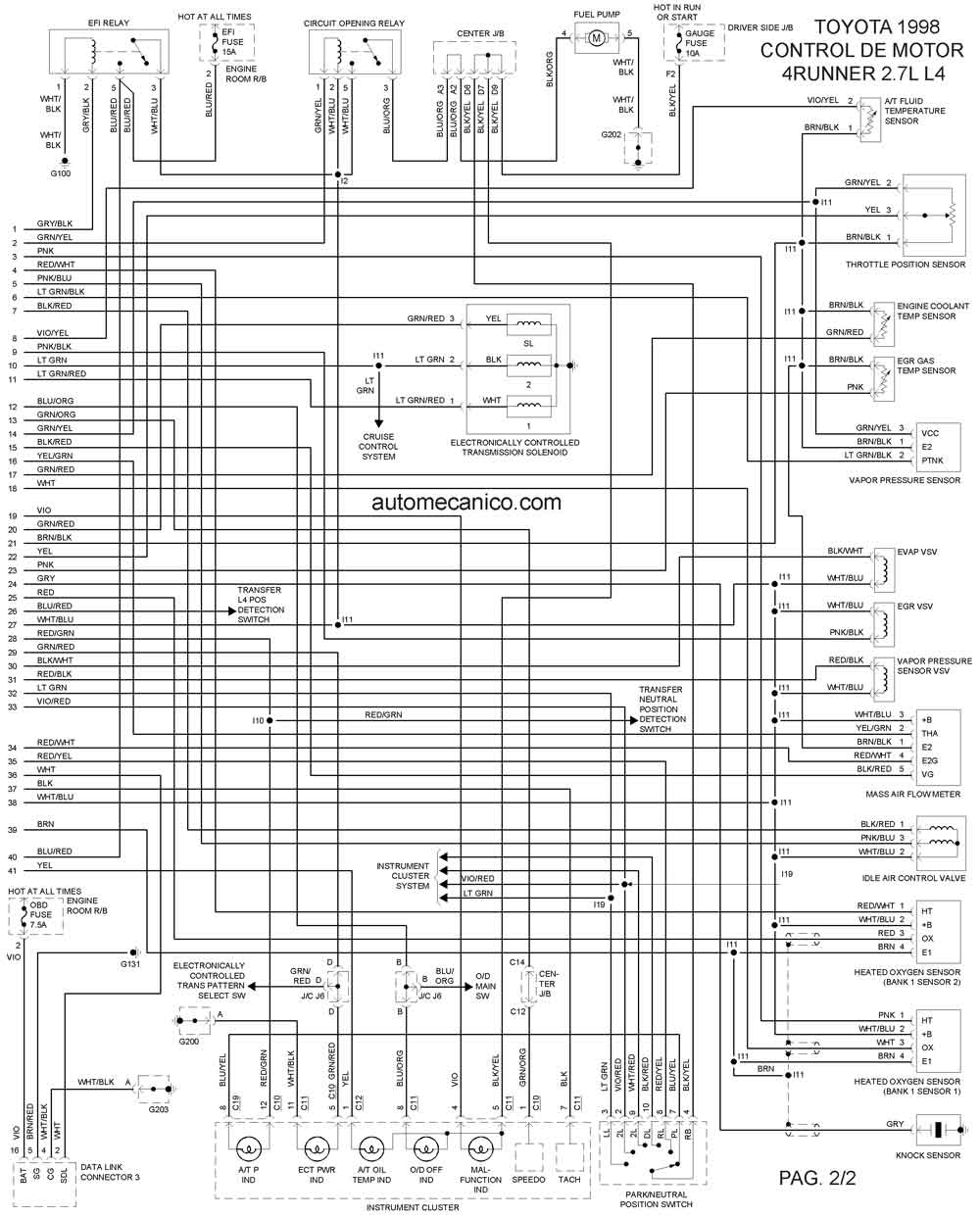

| 1998 | 4 RUNNER 2.7L 4 CIL | CONTROL DEL MOTOR 2/2 |
| Año | TOYOTA | 4 RUNNER 3.4LV6 1998 |
| 1998 | 4 RUNNER 3.4L V6 | CONTROL DEL MOTOR 1/3 |

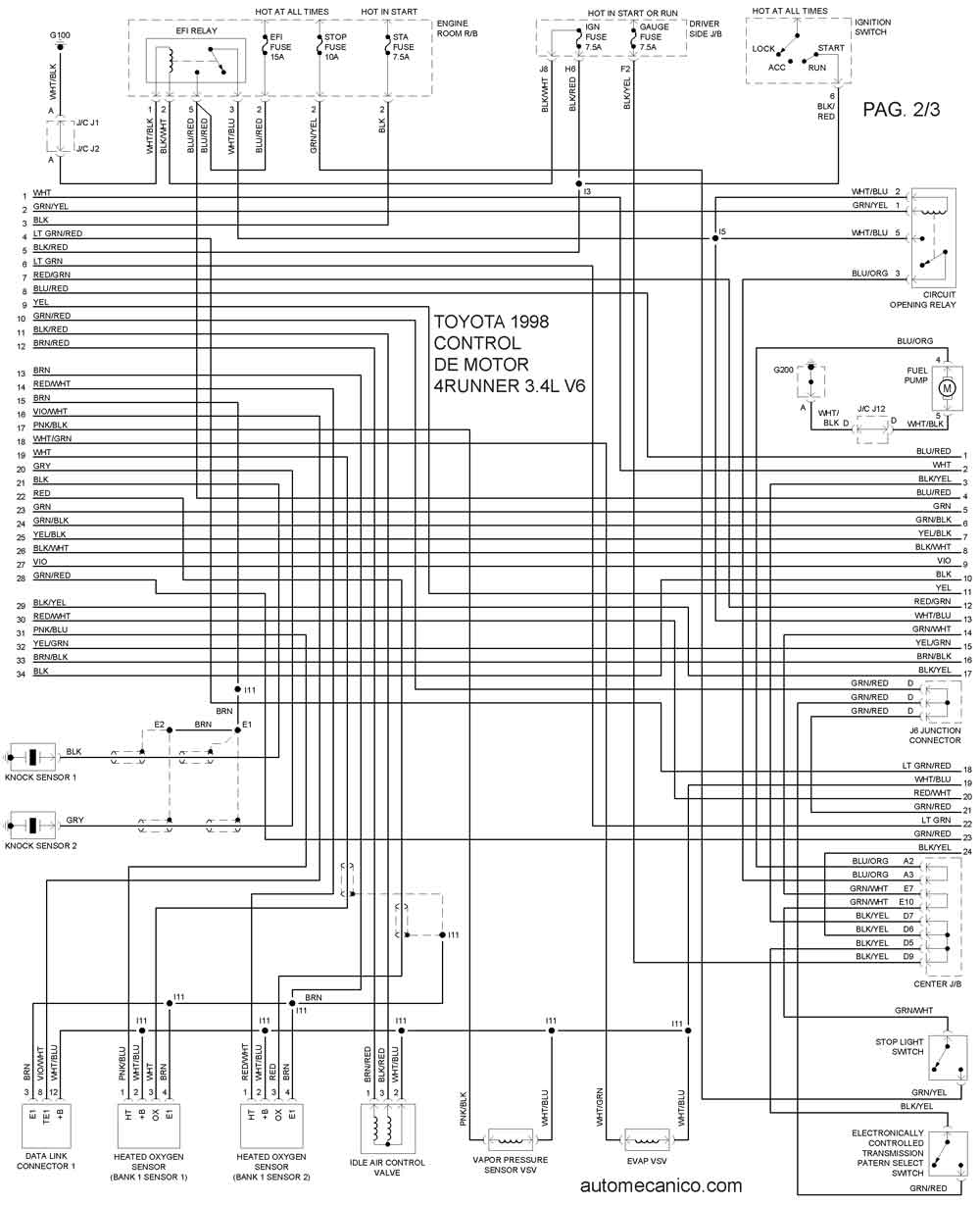

| 1998 | 4 RUNNER 3.4L V6 | CONTROL DEL MOTOR 2/3 |

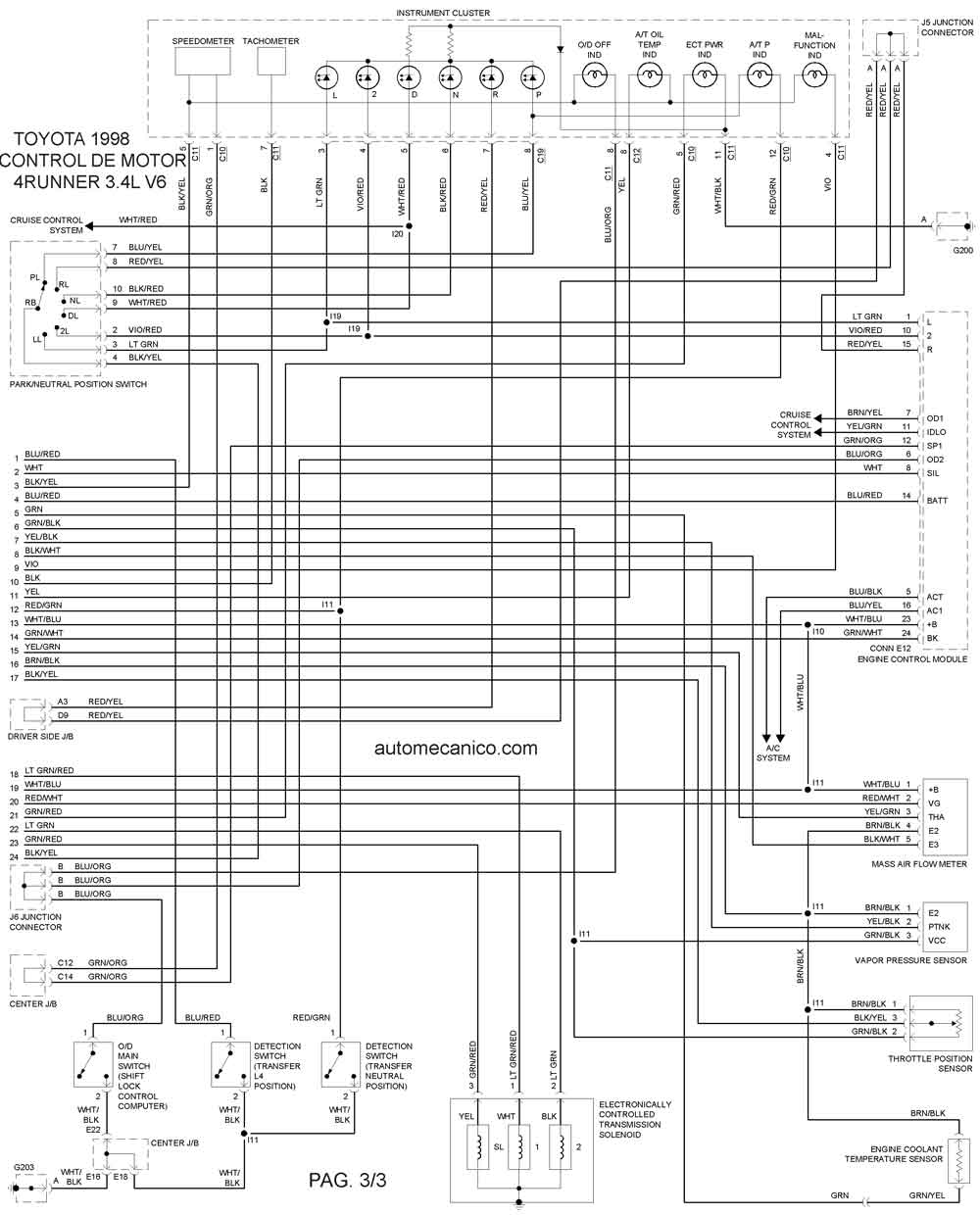

| 1998 | 4 RUNNER 3.4L V6 | CONTROL DEL MOTOR 3/3 |
