| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - NISSAN 2005 |
DIAGRAMAS - ESQUEMAS - Control del motor - NISSAN: Titan, Xterra - 2005 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / NISSAN: Titan, Xterra - 2005 - |
| YEAR | NISSAN | TITAN 5.6L V8 2005 |

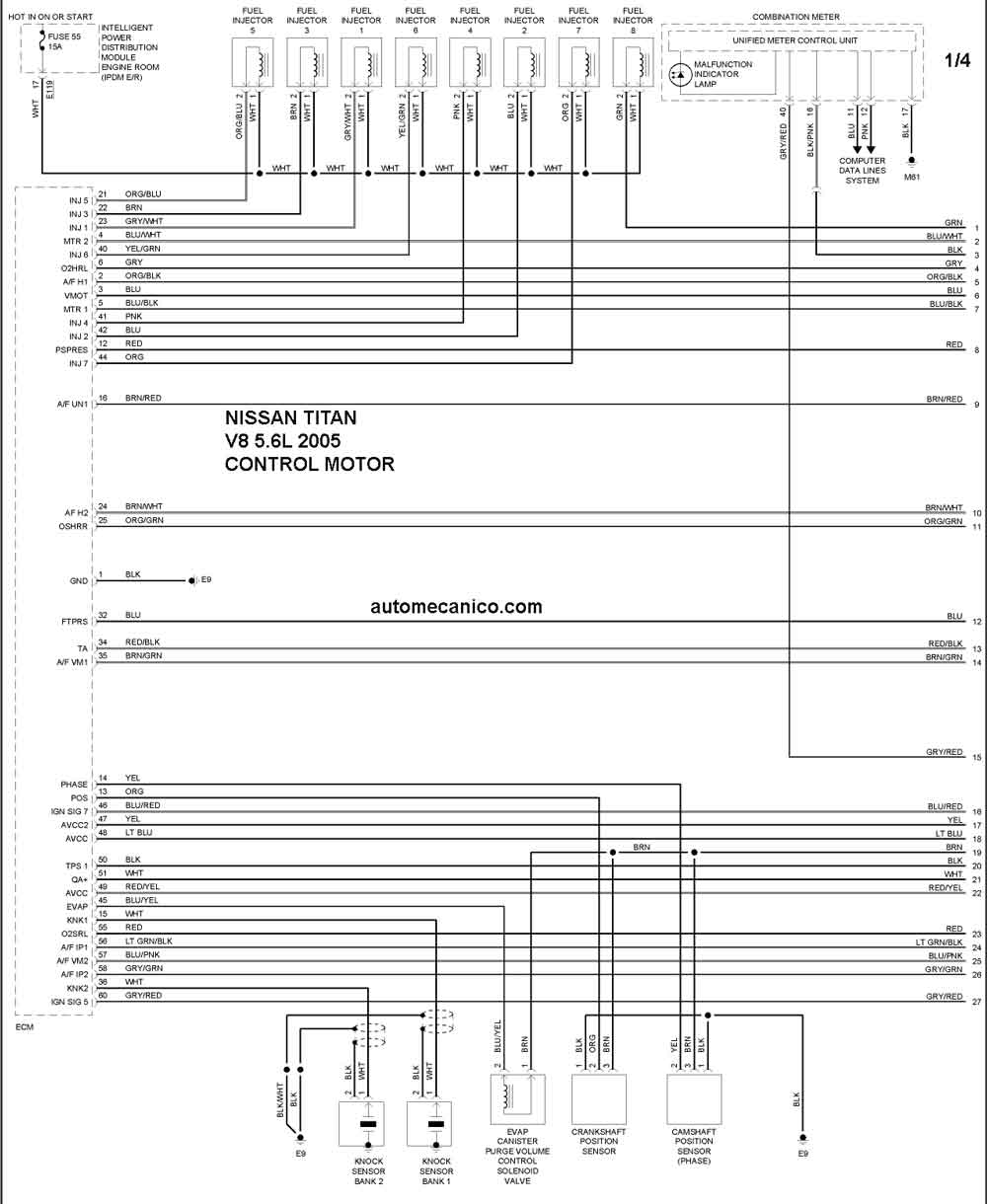

| 2005 | TITAN 5.6L V8 | CONTROL DEL MOTOR 1/4 |
| 2005 | TITAN 5.6L V8 | CONTROL DEL MOTOR 2/4 |

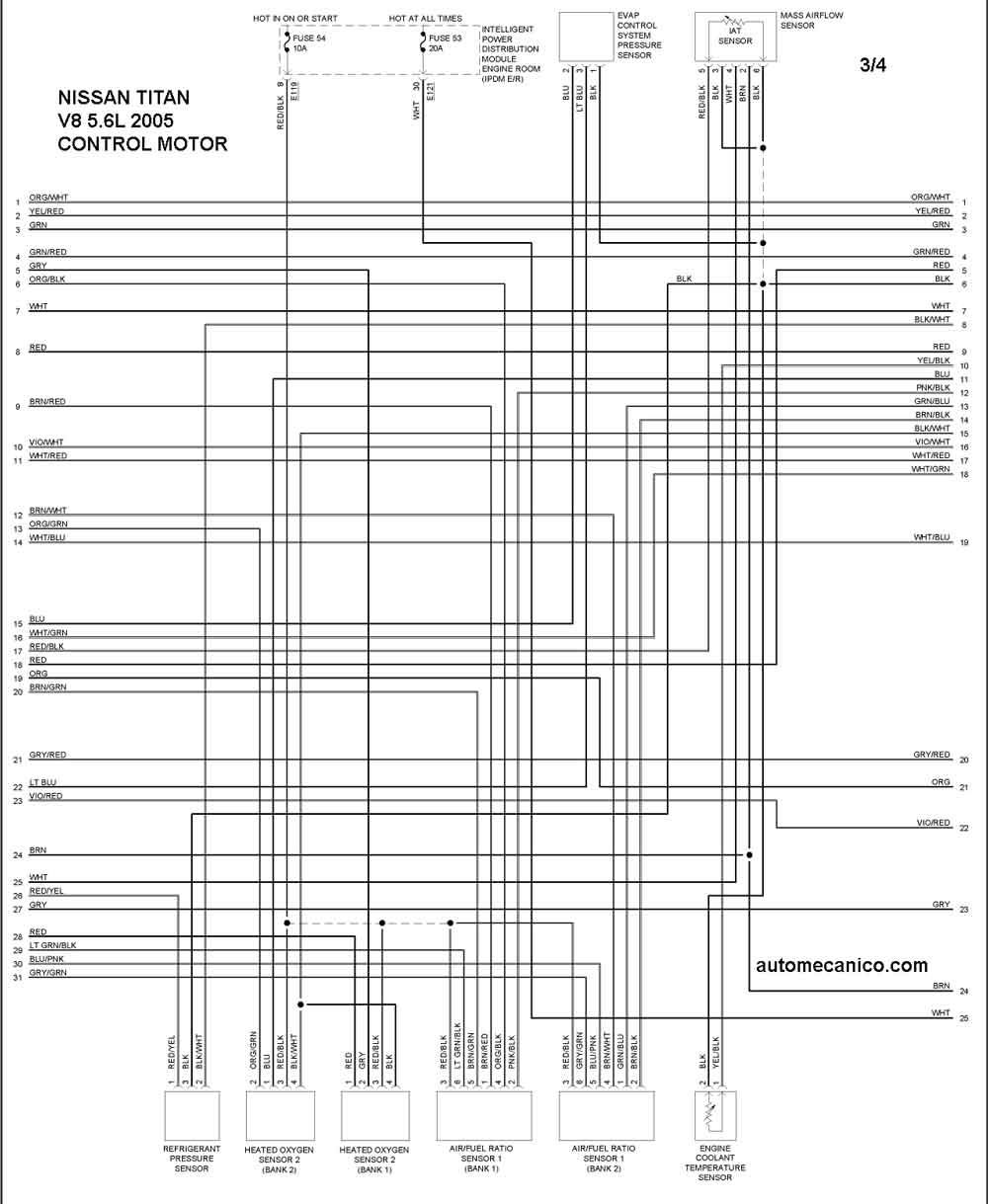

| 2005 | TITAN 5.6L V8 | CONTROL DEL MOTOR 3/4 |

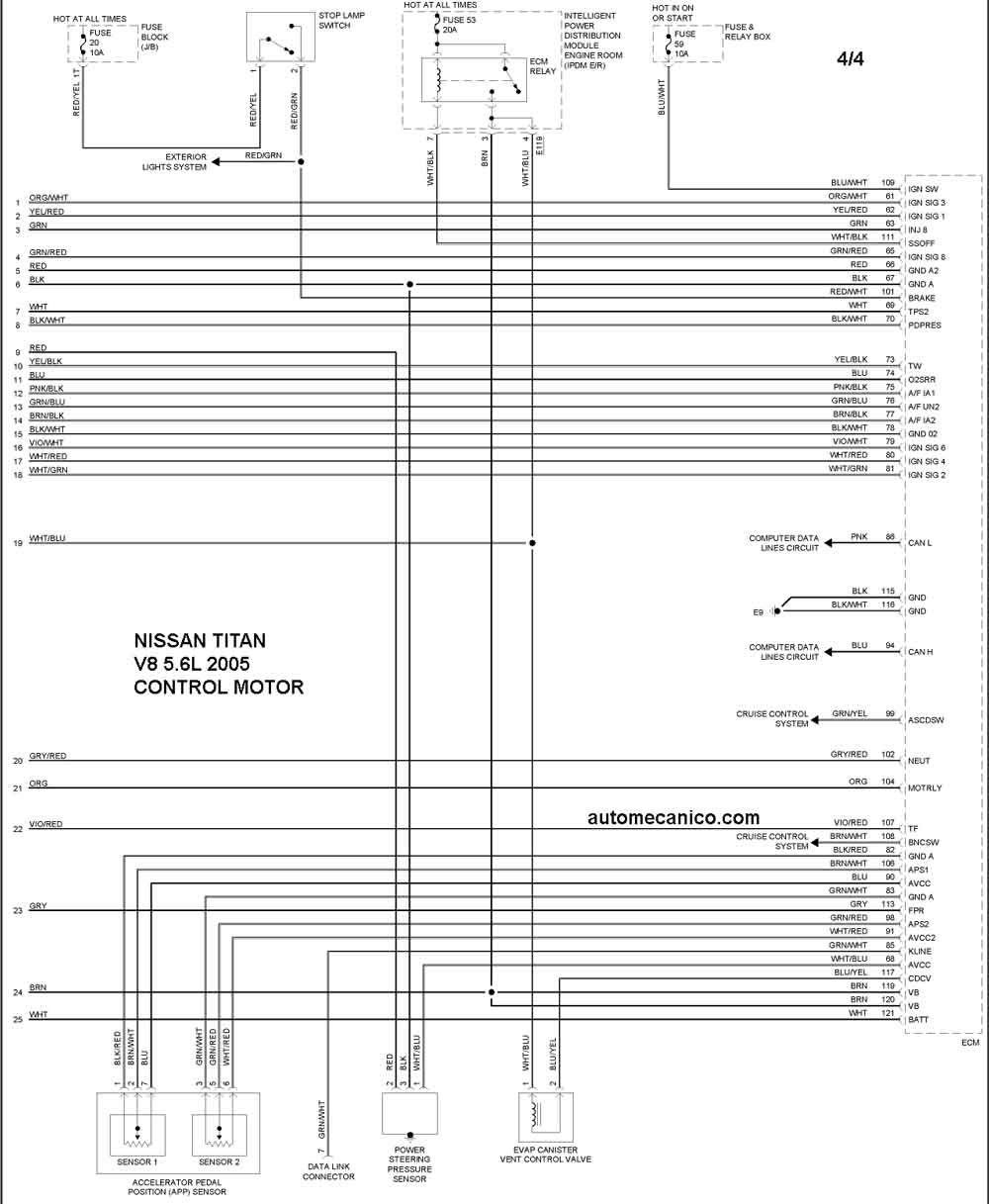

| 2005 | TITAN 5.6L V8 | CONTROL DEL MOTOR 4/4 |
| YEAR | NISSAN | XTERRA 4.0L V6 2005 |

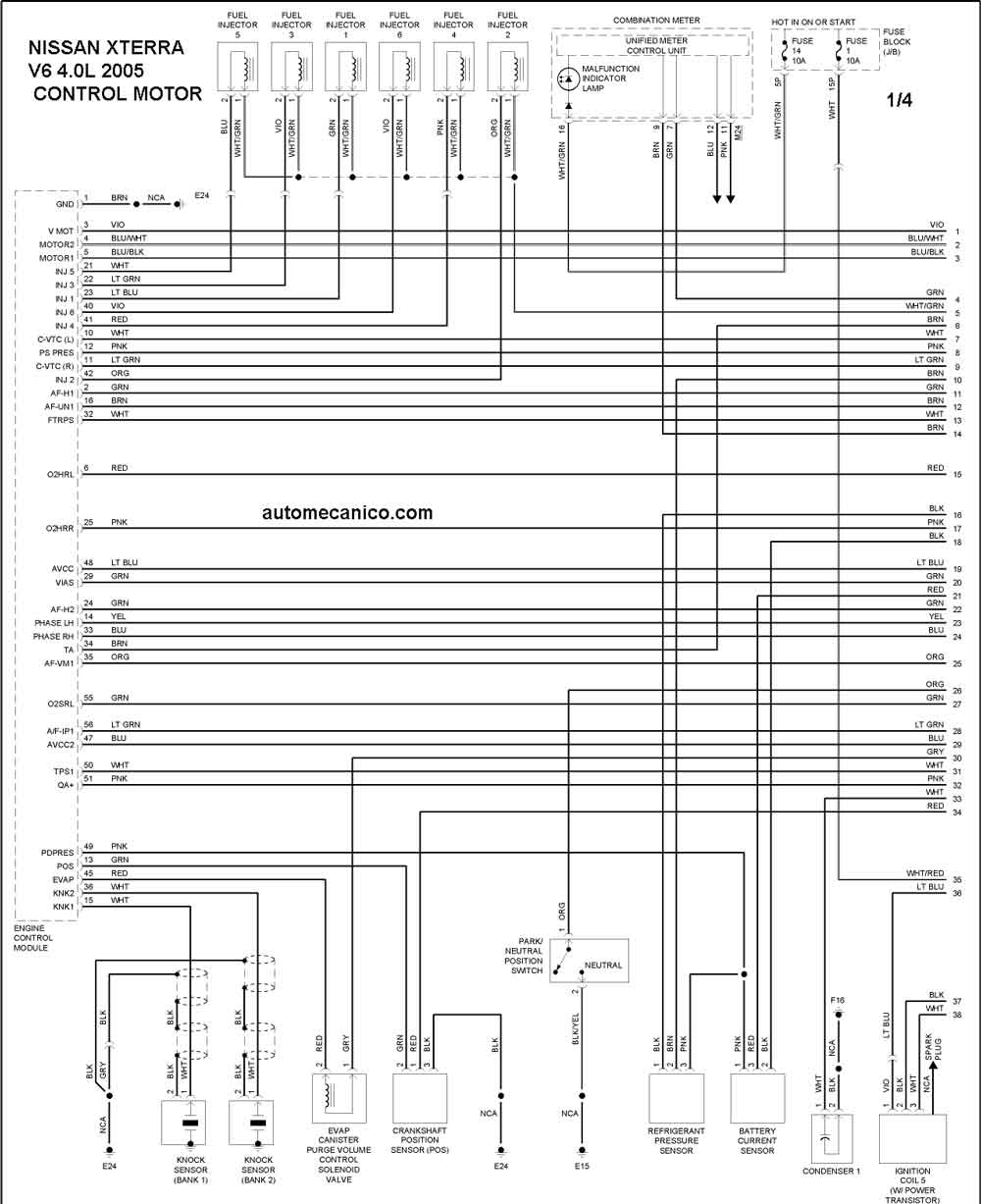

| 2005 | XTERRA 4.0L V6 | CONTROL DEL MOTOR 1/4 |

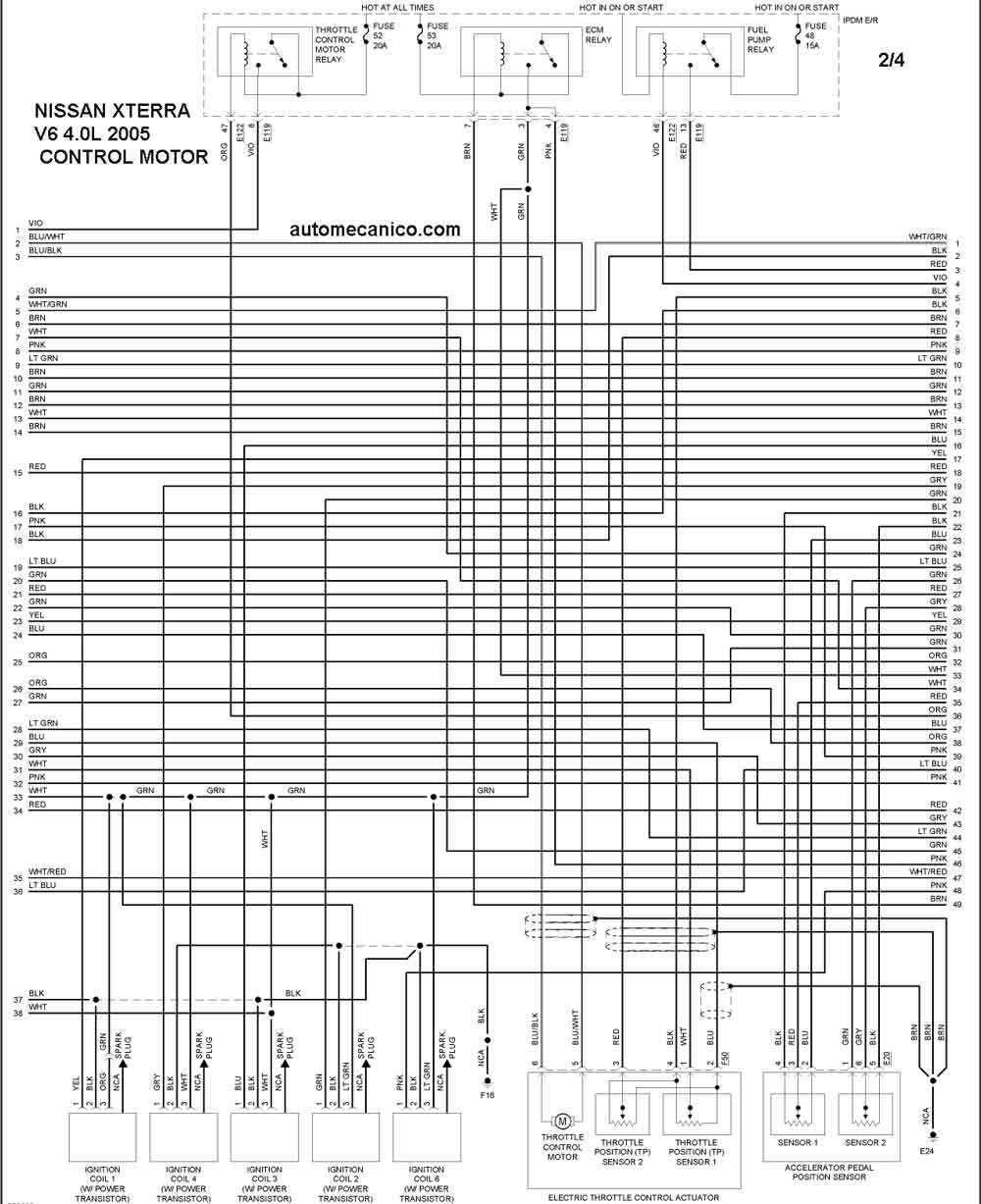

| 2005 | XTERRA 4.0L V6 | CONTROL DEL MOTOR 2/4 |

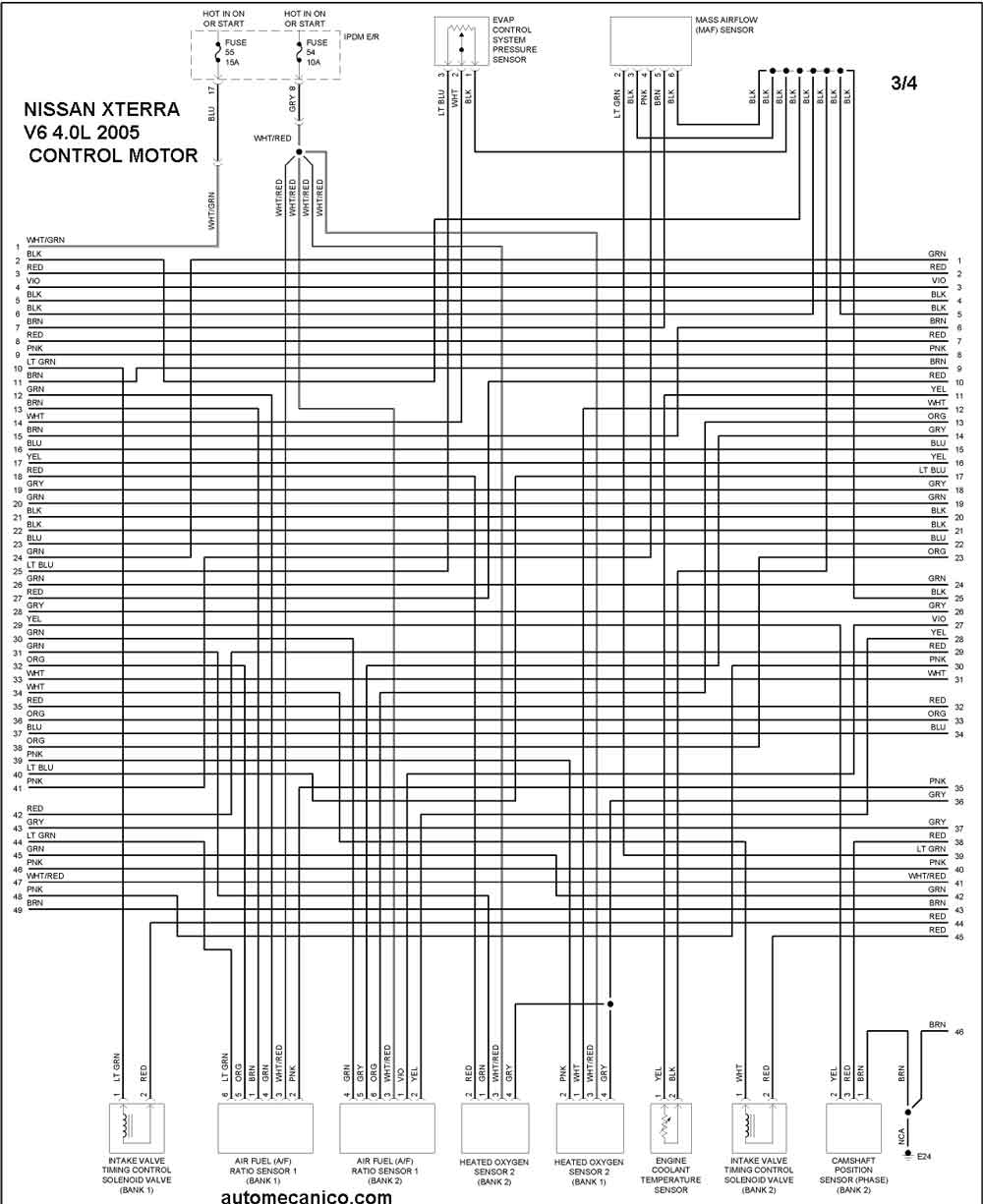

| 2005 | XTERRA 4.0L V6 | CONTROL DEL MOTOR 3/4 |
| 2005 | XTERRA 4.0L V6 | CONTROL DEL MOTOR 4/4 |
