| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - NISSAN 2005 |
DIAGRAMAS - ESQUEMAS - Control del motor - NISSAN: 350Z, Altima, Armada - 2005 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / NISSAN: 350Z, Altima, Armada - 2005 - |
| YEAR | NISSAN | 350Z 3.5L V6 2005 |

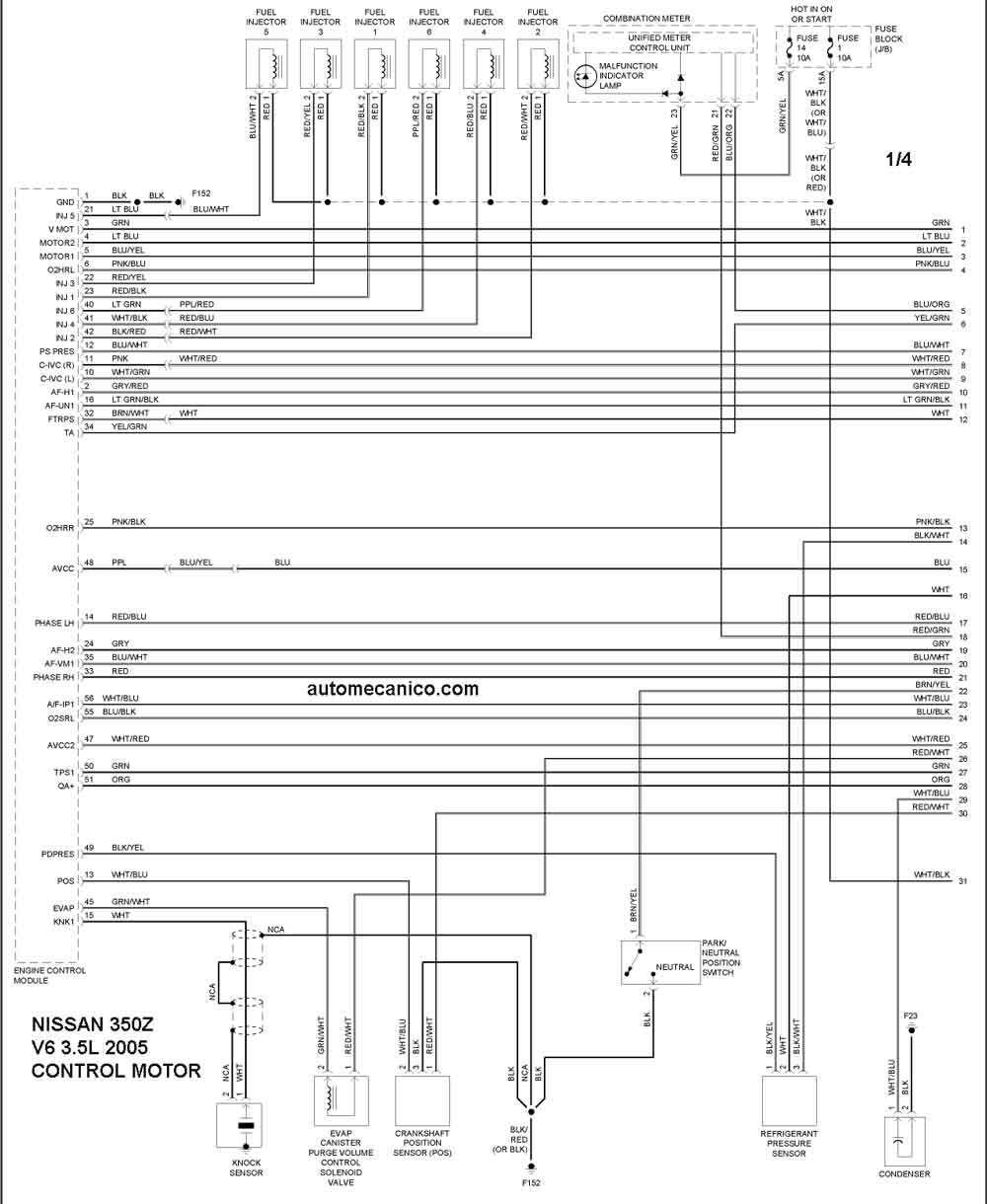

| 2005 | 350Z 3.5L V6 1/4 | CONTROL DEL MOTOR |
| 2005 | 350Z 3.5L V6 2/4 | CONTROL DEL MOTOR |

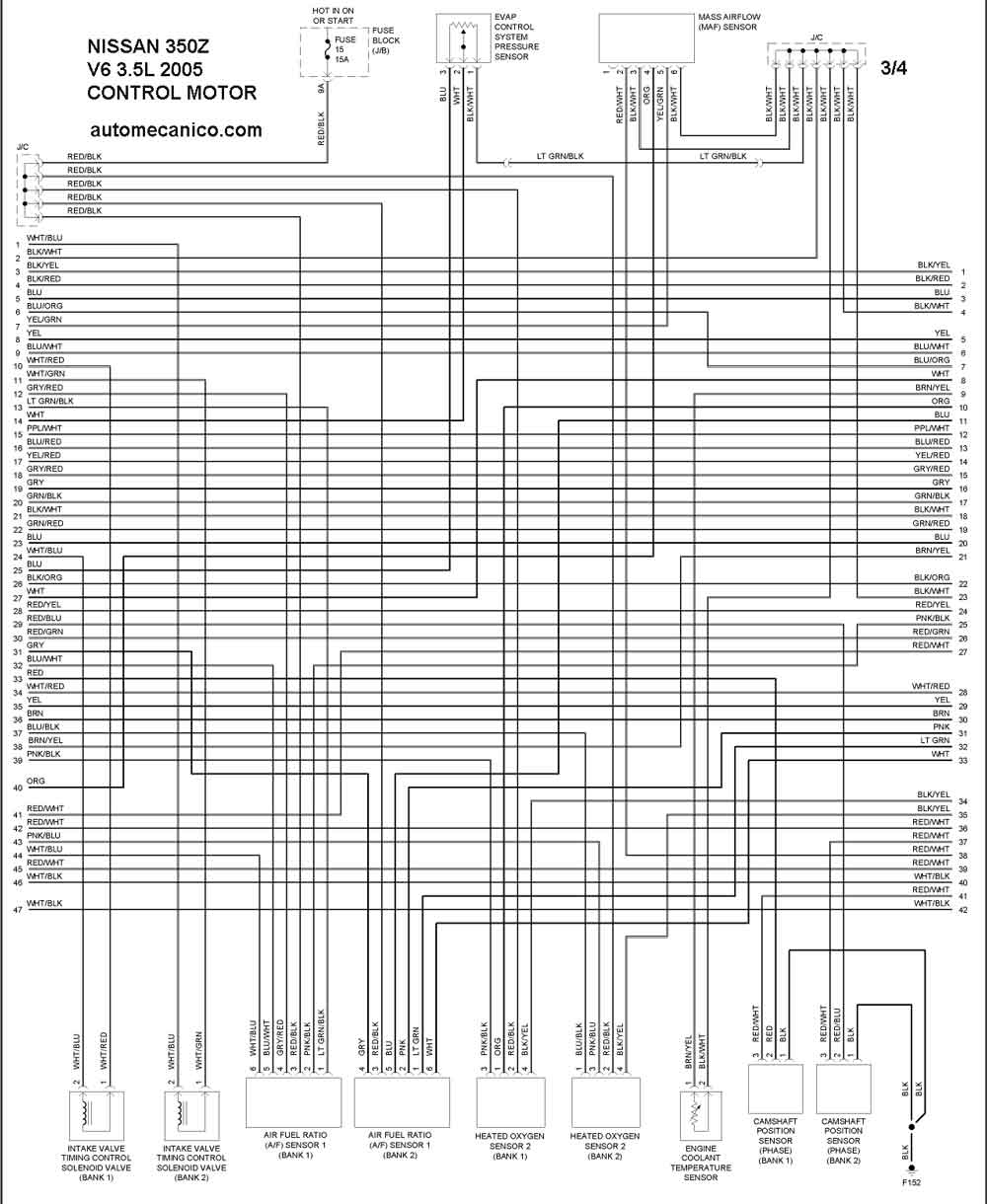

| 2005 | 350Z 3.5L V6 3/4 | CONTROL DEL MOTOR |

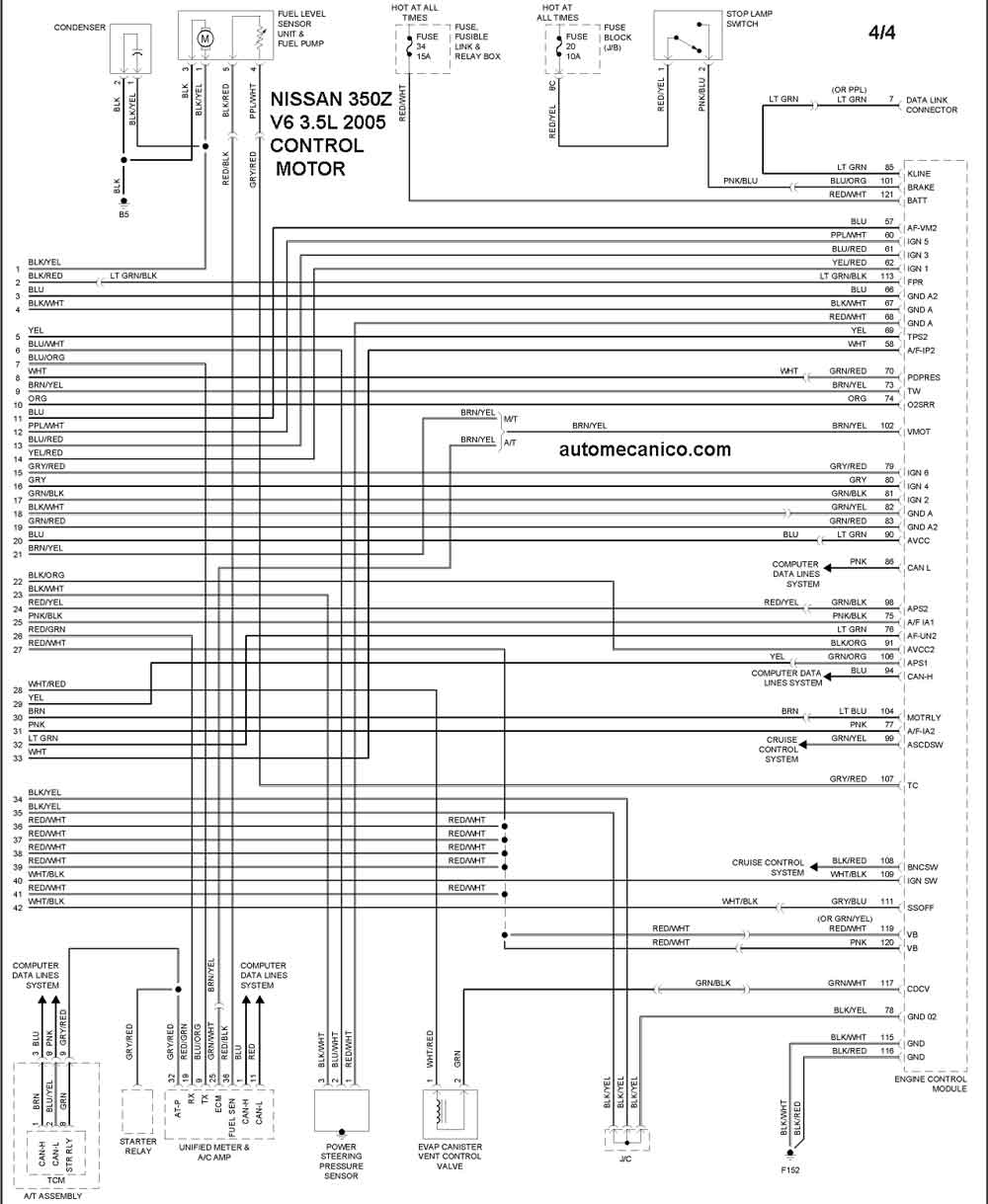

| 2005 | 350Z 3.5L V6 4/4 | CONTROL DEL MOTOR |
| YEAR | NISSAN | ALTIMA 2.5L 4 Cil. 2005 |
| 2005 | ALTIMA 2.5L 4 Cil. 1/4 | CONTROL DEL MOTOR |

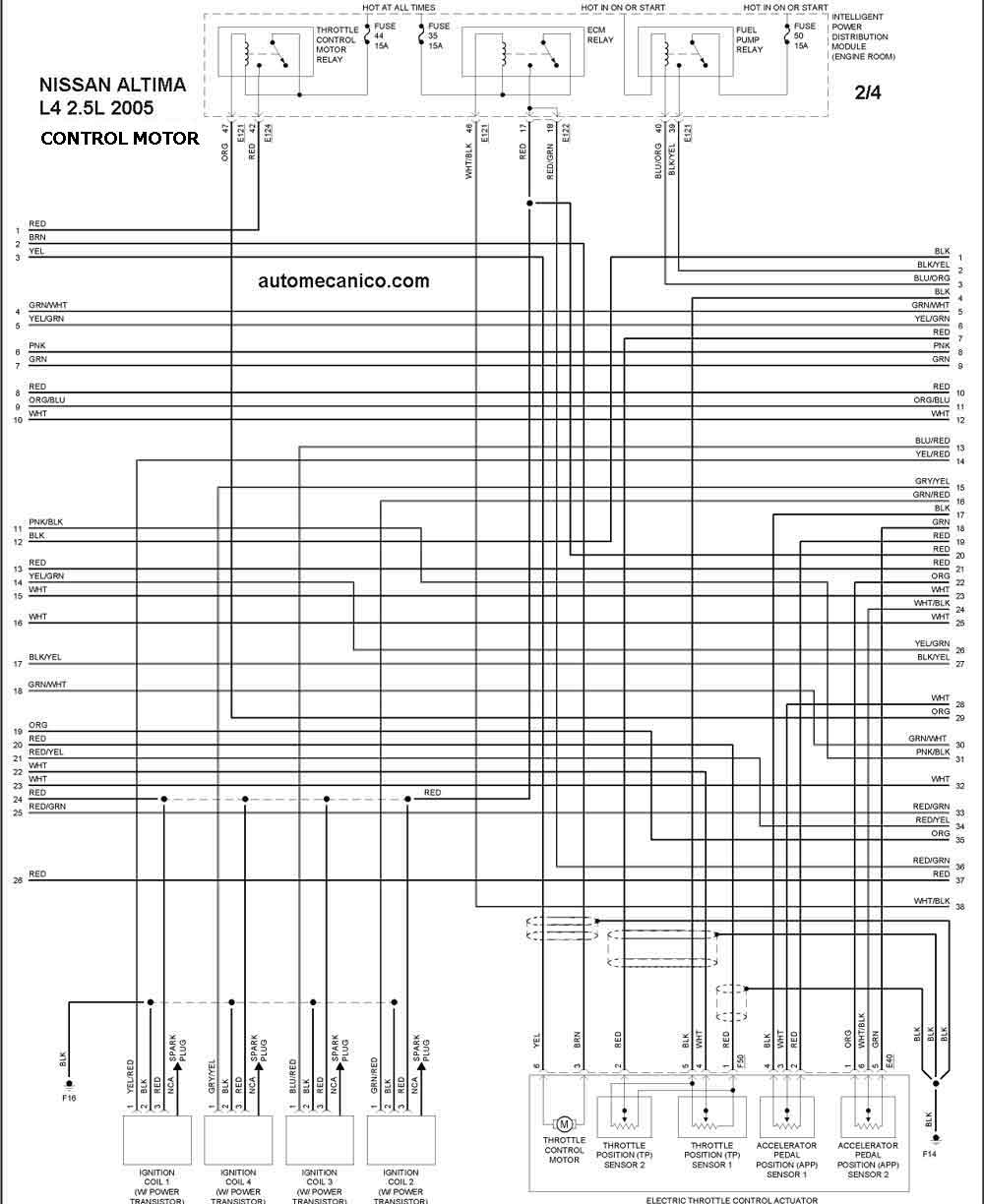

| 2005 | ALTIMA 2.5L 4 Cil. 2/4 | CONTROL DEL MOTOR |
| 2005 | ALTIMA 2.5L 4 Cil. 3/4 | CONTROL DEL MOTOR |

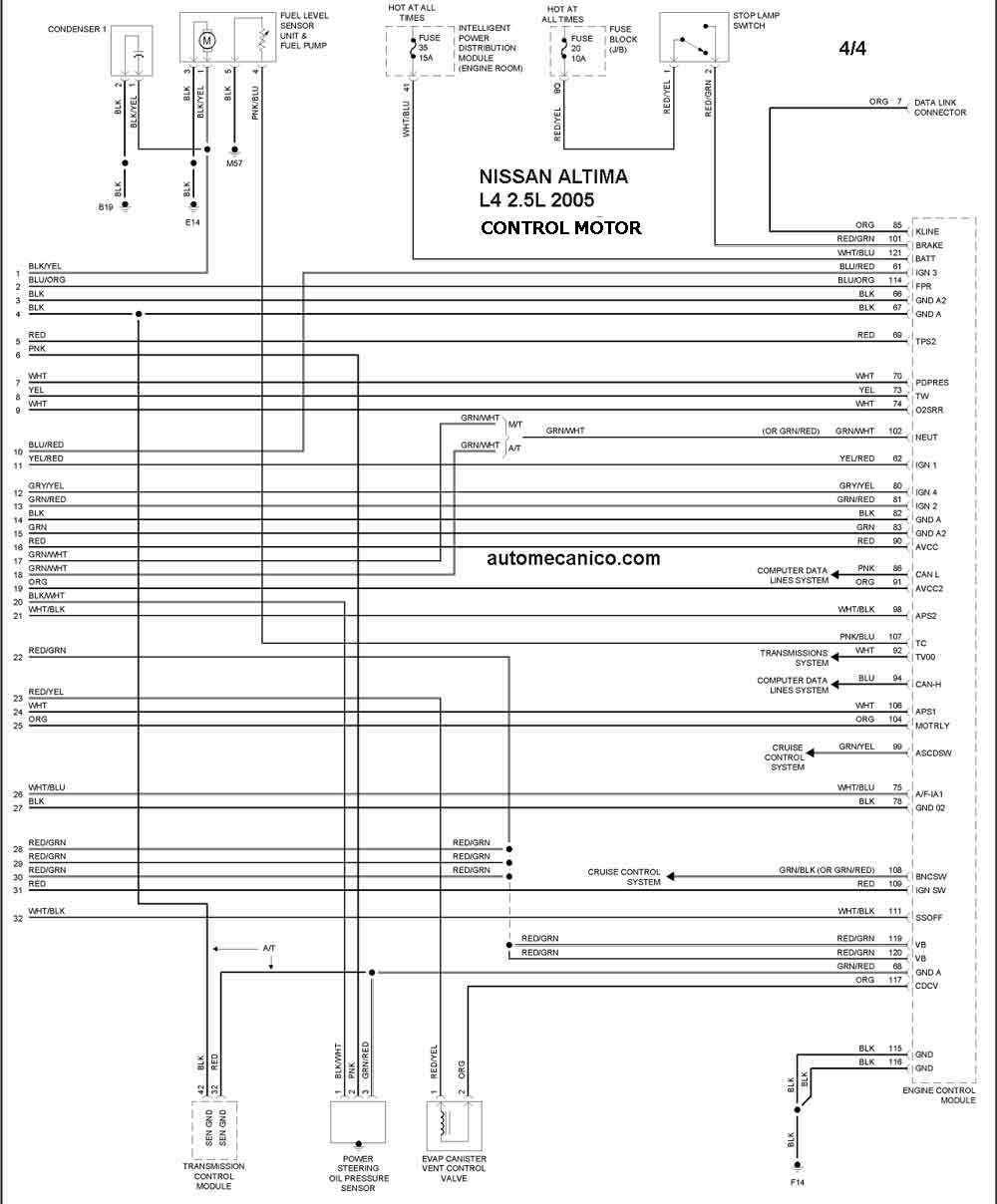

| 2005 | ALTIMA 2.5L 4 Cil. 4/4 | CONTROL DEL MOTOR |
| YEAR | NISSAN | ALTIMA 3.5L V6 2005 |

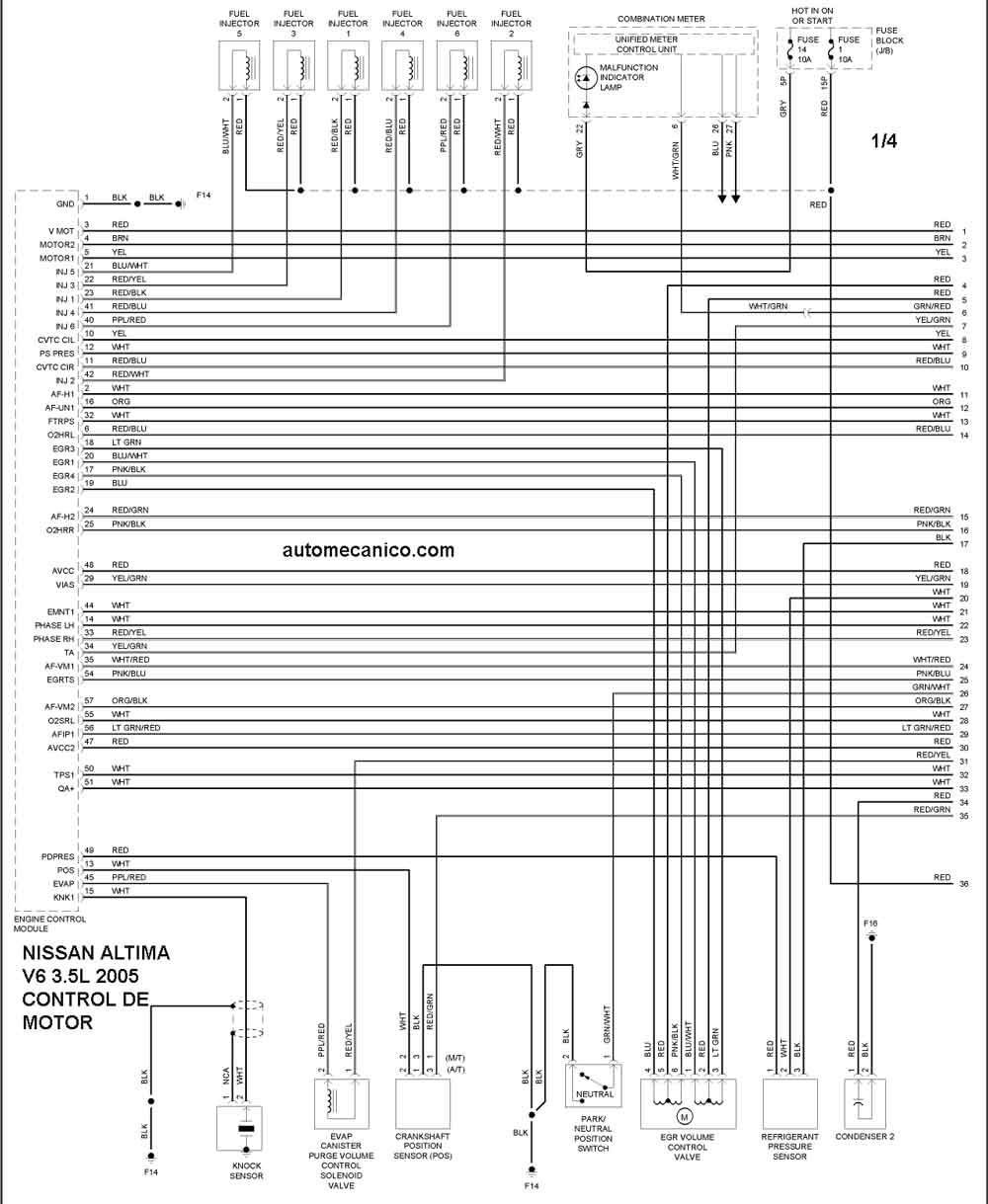

| 2005 | ALTIMA 3.5L V6 1/4 | CONTROL DEL MOTOR |
| 2005 | ALTIMA 3.5L V6 2/4 | CONTROL DEL MOTOR |
| 2005 | ALTIMA 3.5L V6 3/4 | CONTROL DEL MOTOR |

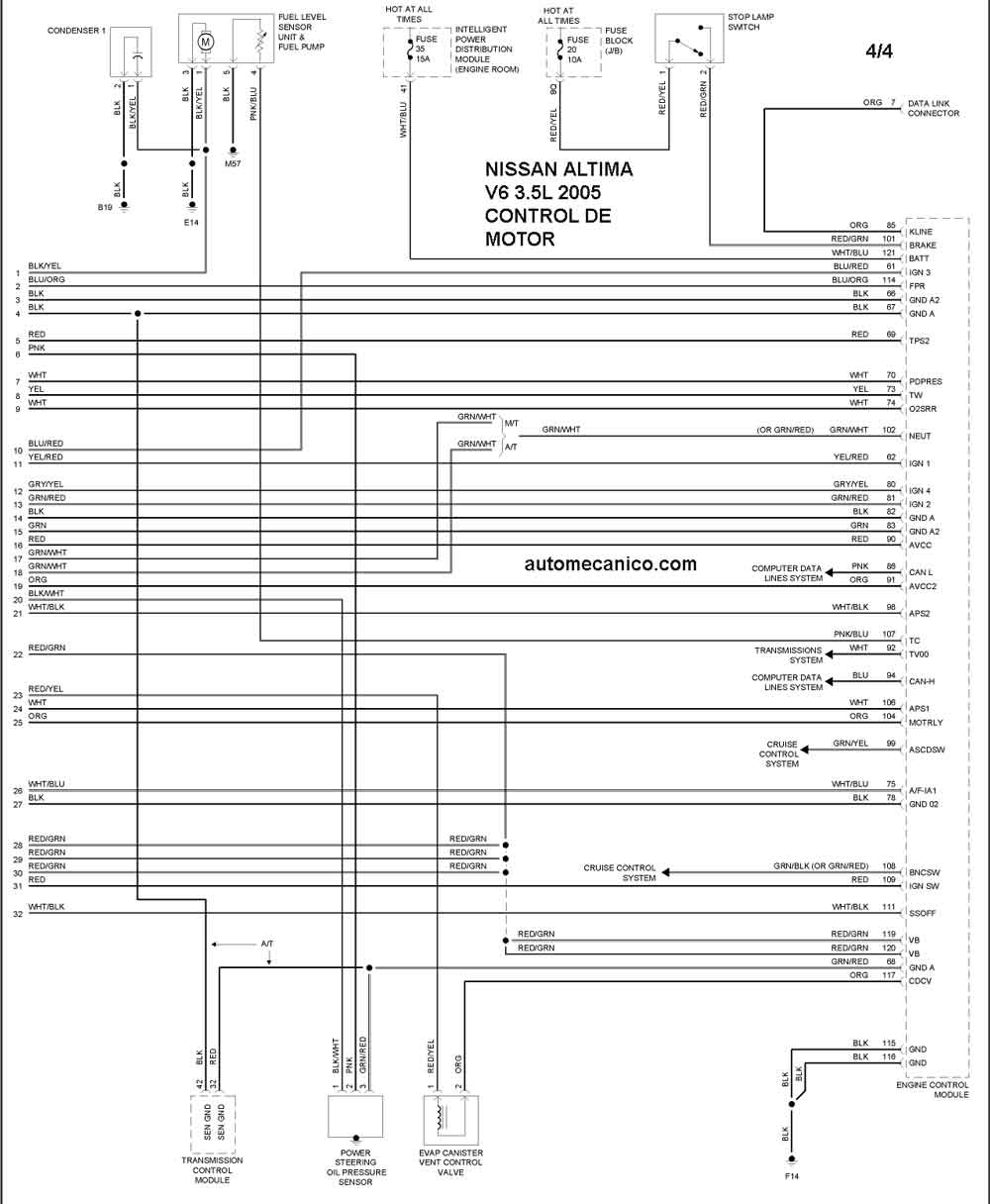

| 2005 | ALTIMA 3.5L V6 4/4 | CONTROL DEL MOTOR |
| YEAR | NISSAN | ARMADA 5.6L V8 2005 |

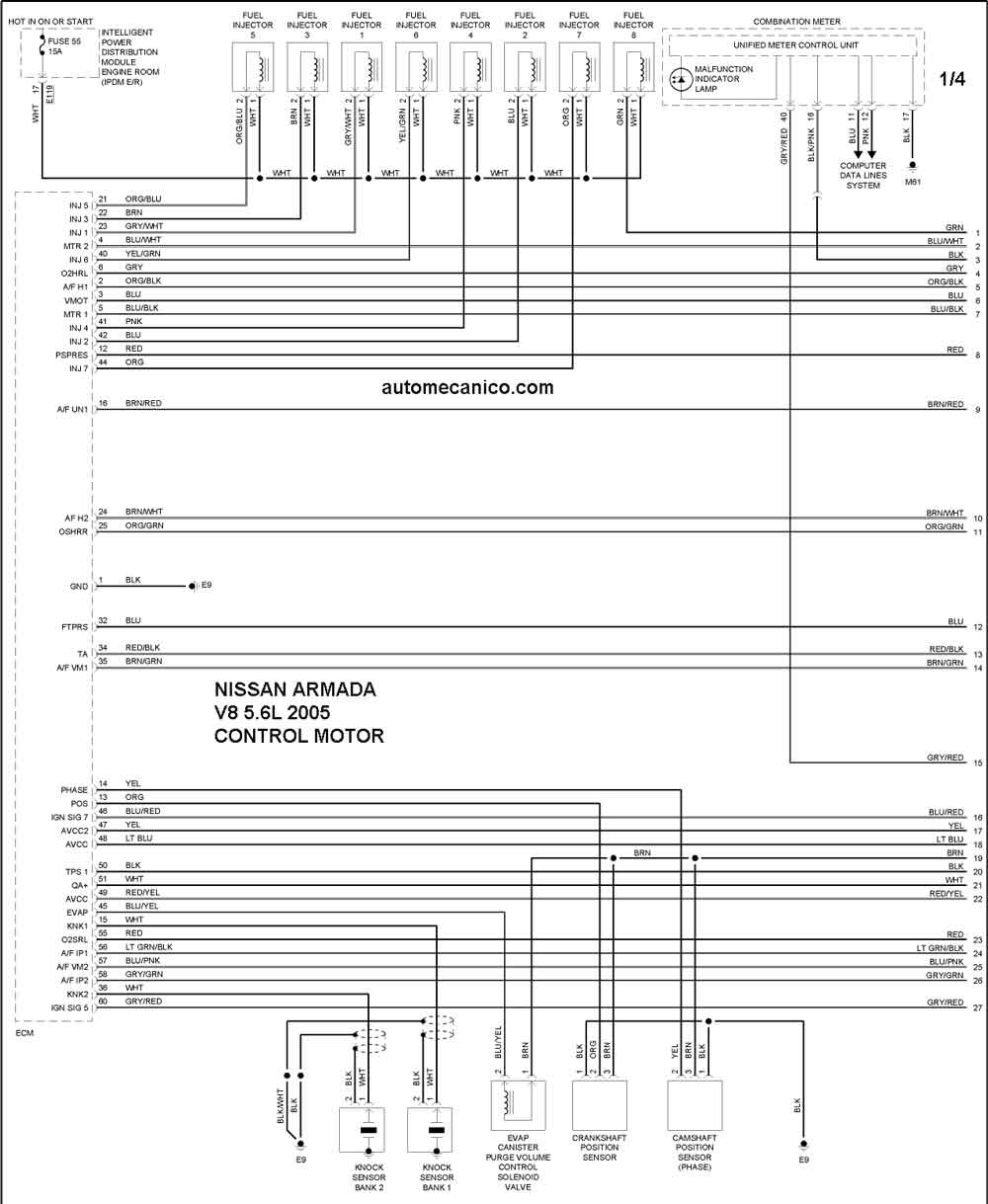

| 2005 | ARMADA 5.6L V8 1/4 | CONTROL DEL MOTOR |

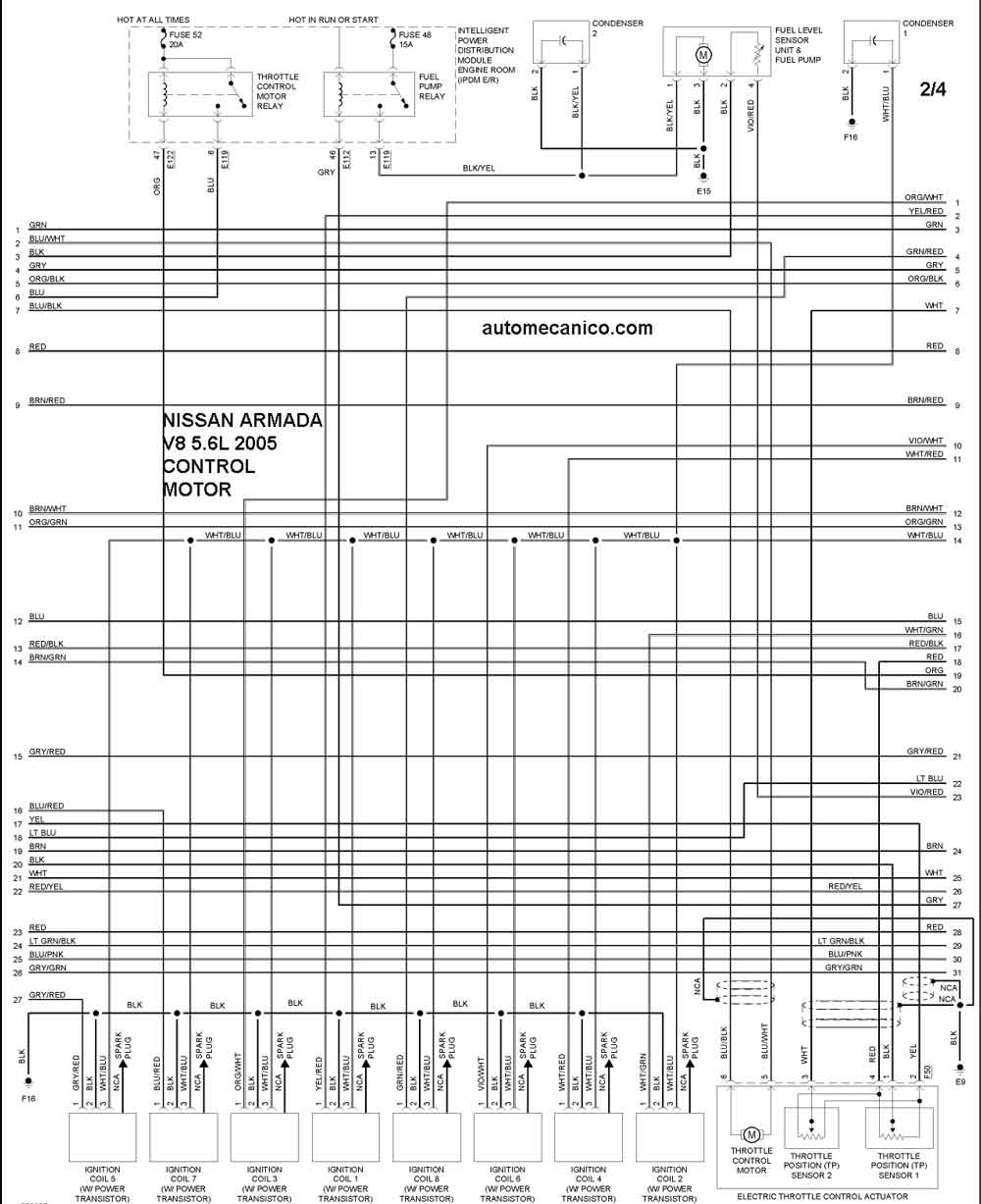

| 2005 | ARMADA 5.6L V8 2/4 | CONTROL DEL MOTOR |

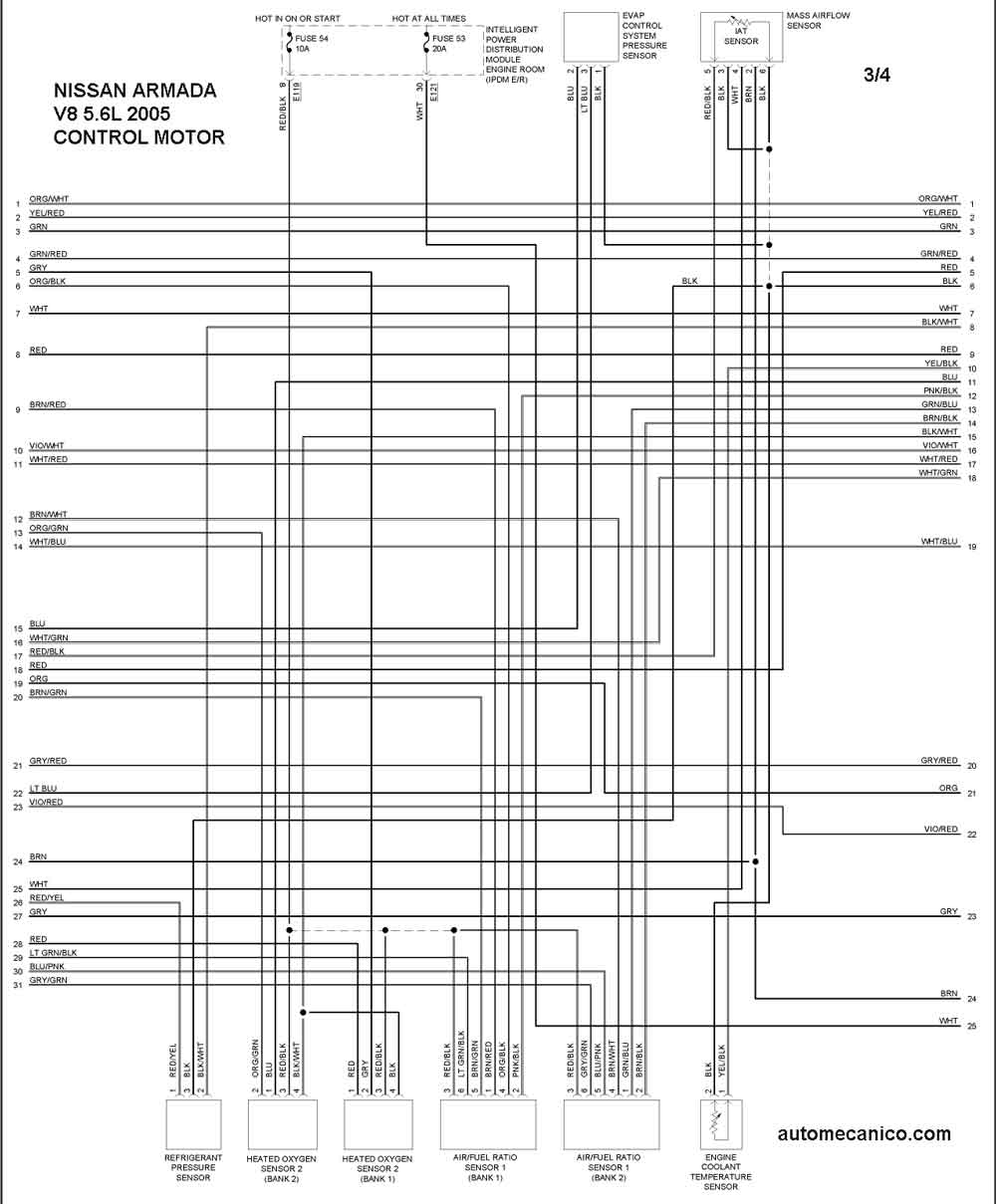

| 2005 | ARMADA 5.6L V8 3/4 | CONTROL DEL MOTOR |

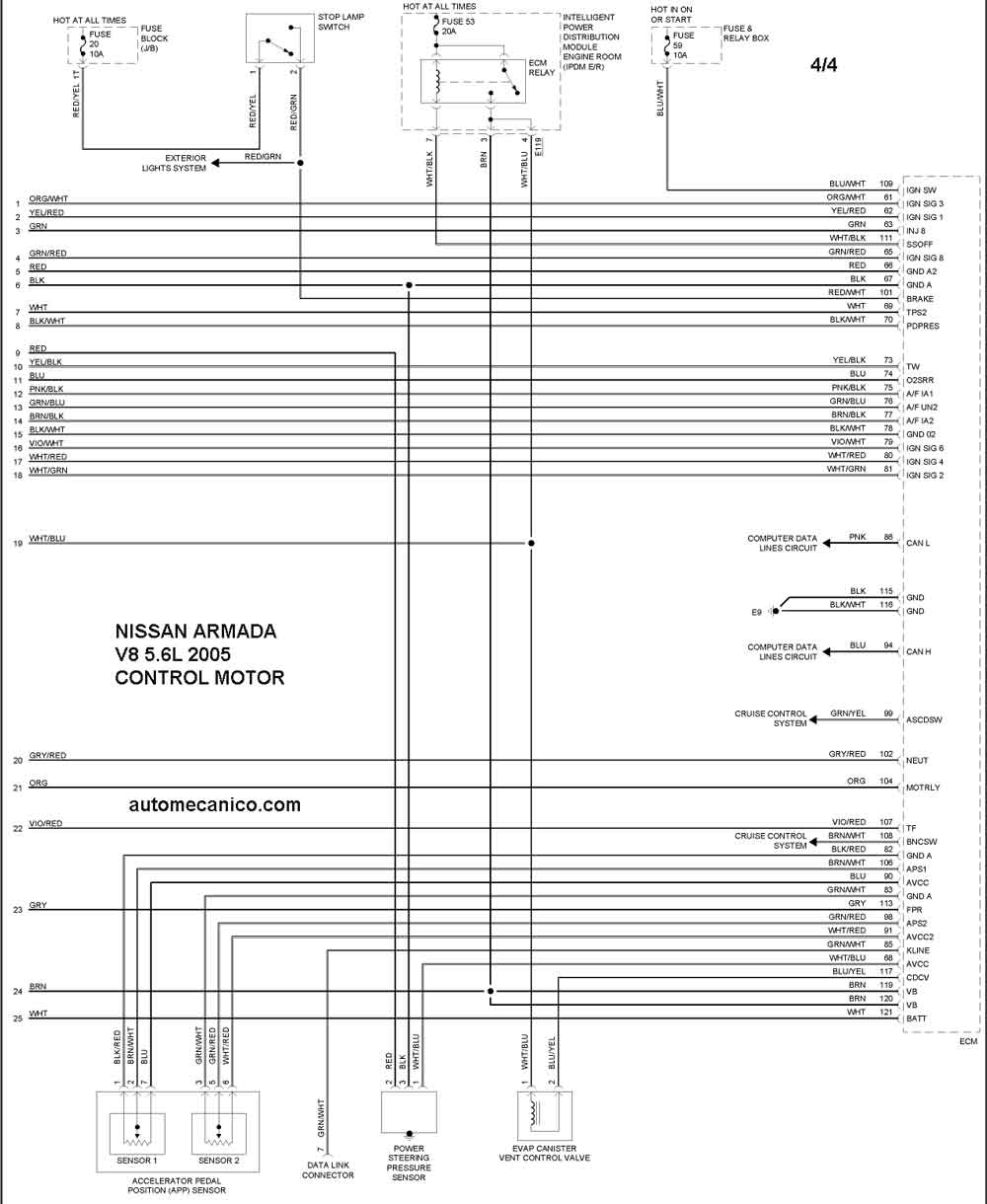

| 2005 | ARMADA 5.6L V8 4/4 | CONTROL DEL MOTOR |
