CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - DODGE 1998

DIAGRAMAS - DODGE: B1500 VAN - 1998 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / DODGE: Grand Caravan - 1998  -
Año DODGE GRAND CARAVAN - 3.0L V6 -1998

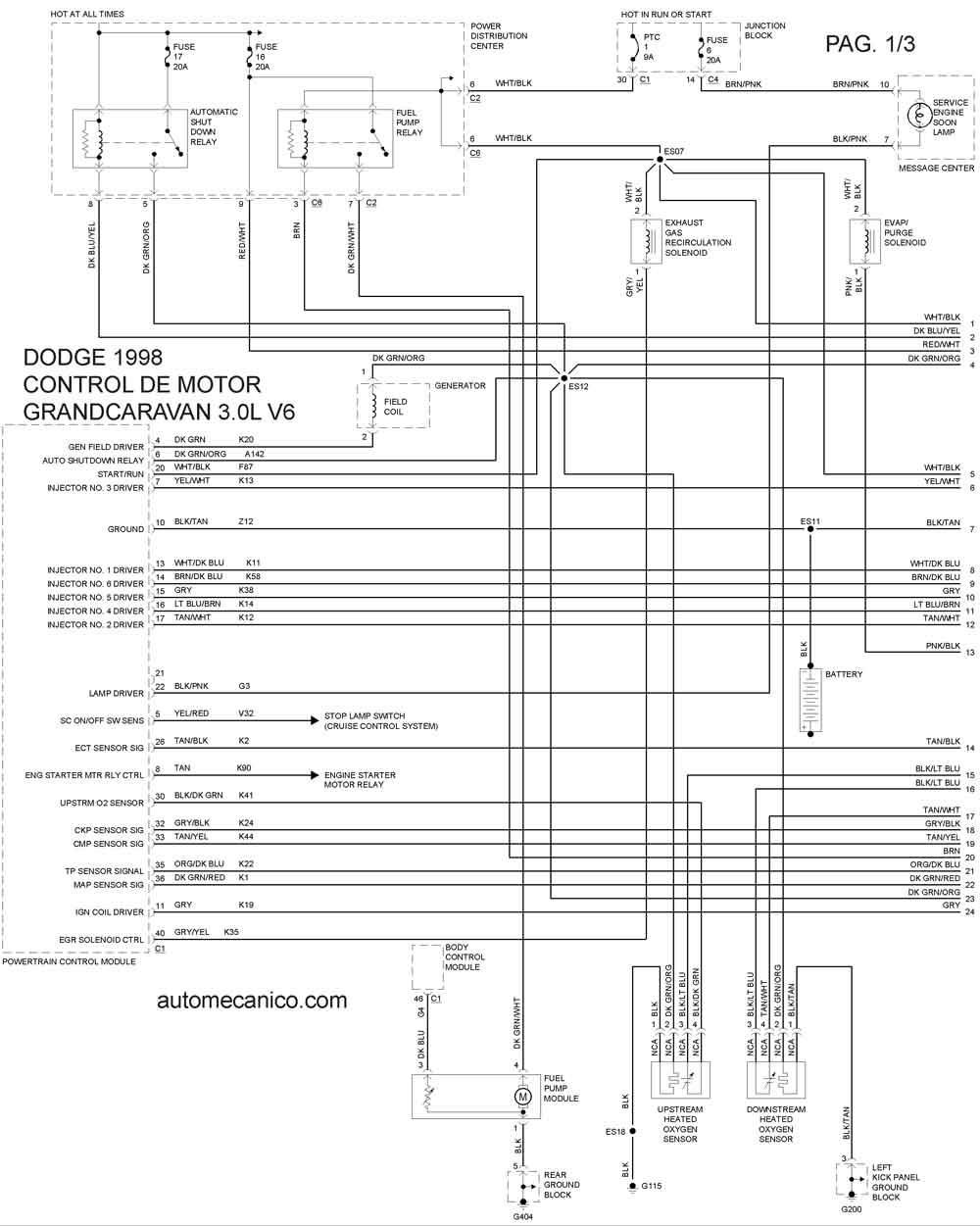

1998 GRAND CARAVAN 3.0L V6 CONTROL DEL MOTOR 1/3

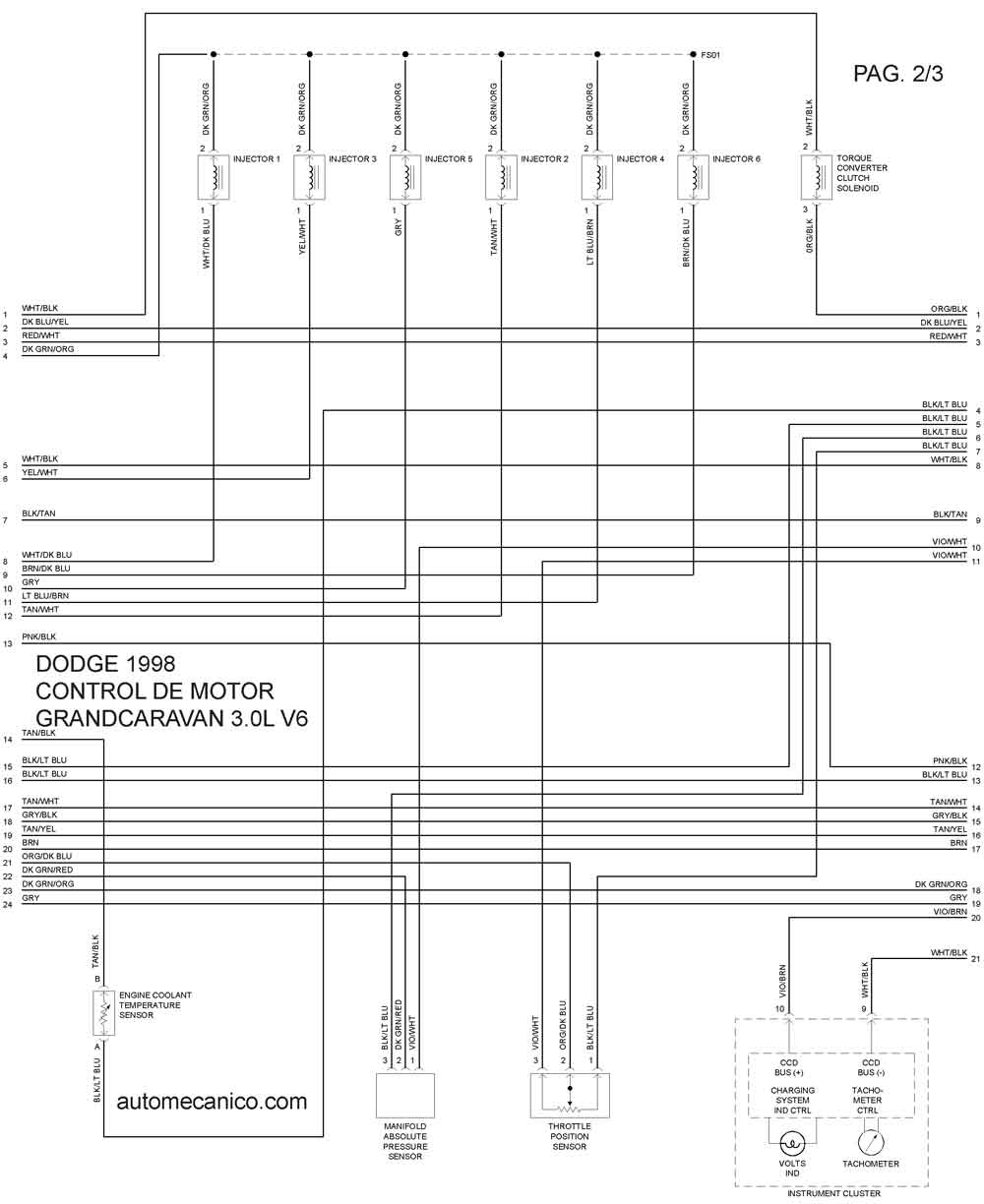

1998 GRAND CARAVAN 3.0L V6 CONTROL DEL MOTOR 2/3
1998 GRAND CARAVAN 3.0L V6 CONTROL DEL MOTOR 3/3
Año DODGE GRAND CARAVAN - 3.3L V6 - 1998

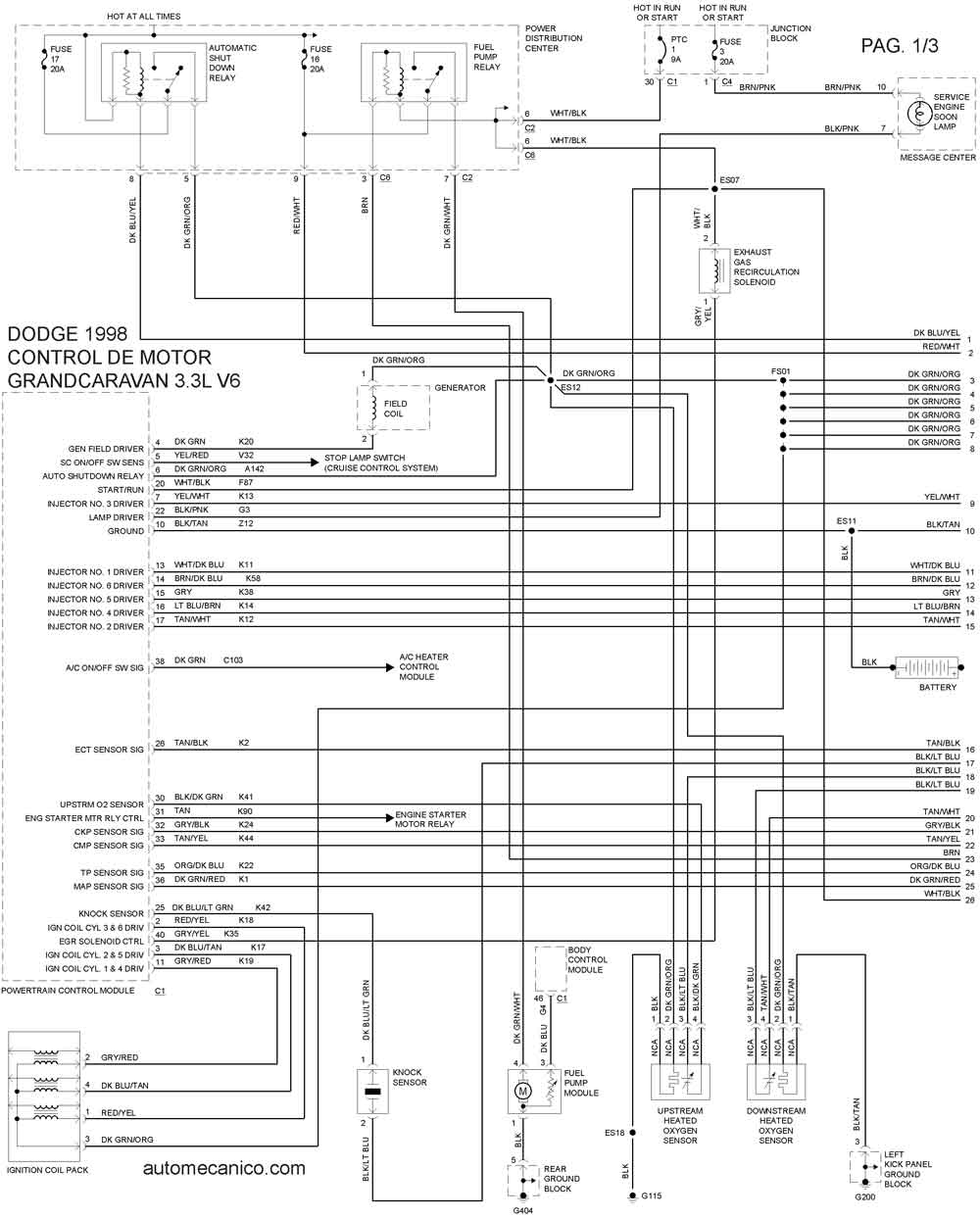

1998 GRAND CARAVAN 3.3L V6 CONTROL DEL MOTOR 1/3
1998 GRAND CARAVAN 3.3L V6 CONTROL DEL MOTOR 2/3

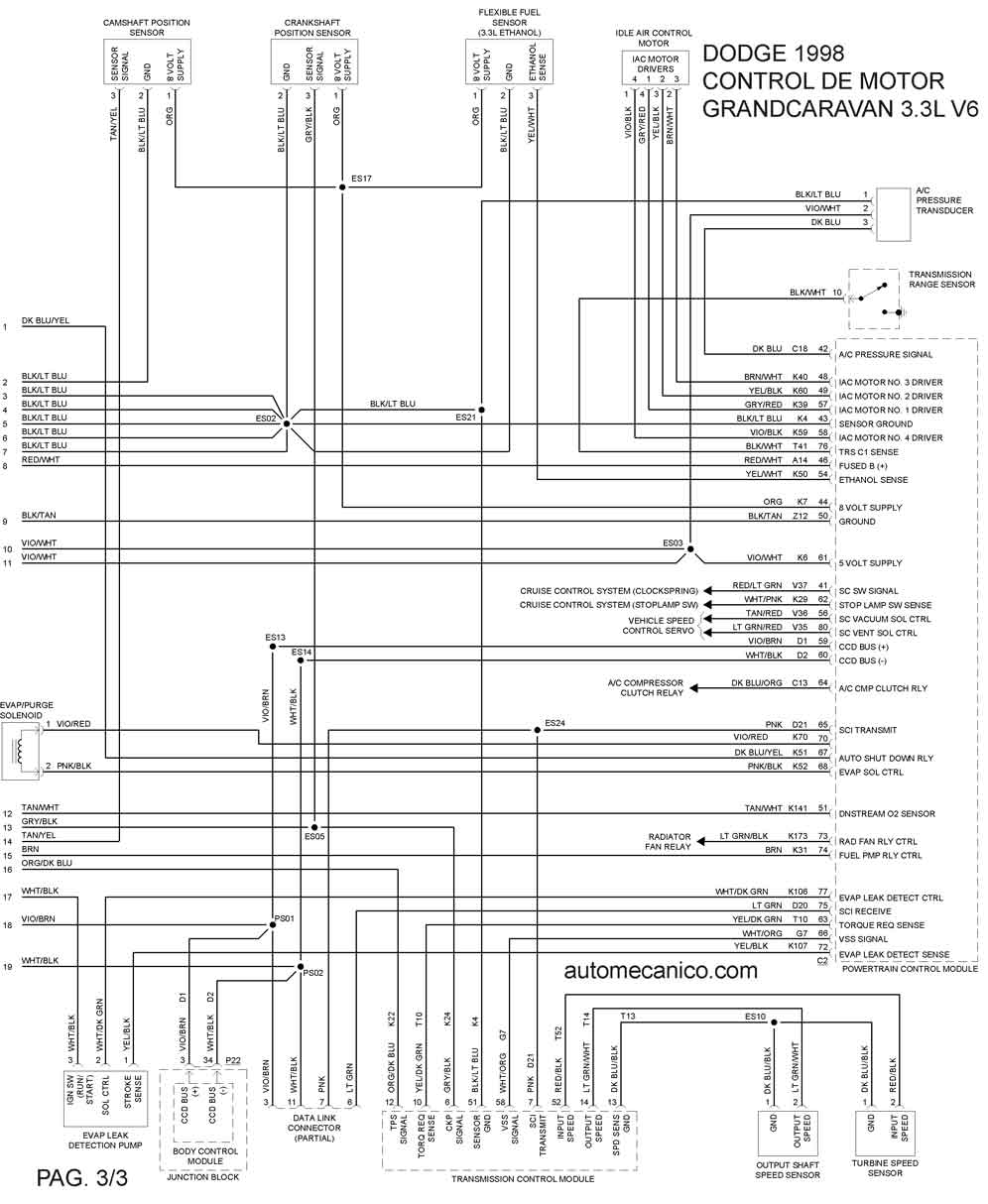

1998 GRAND CARAVAN 3.3L V6 CONTROL DEL MOTOR 3/3
Año DODGE GRAND CARAVAN - 3.8L V6 -1998
1998 GRAND CARAVAN 3.8L V6 CONTROL DEL MOTOR 1/3

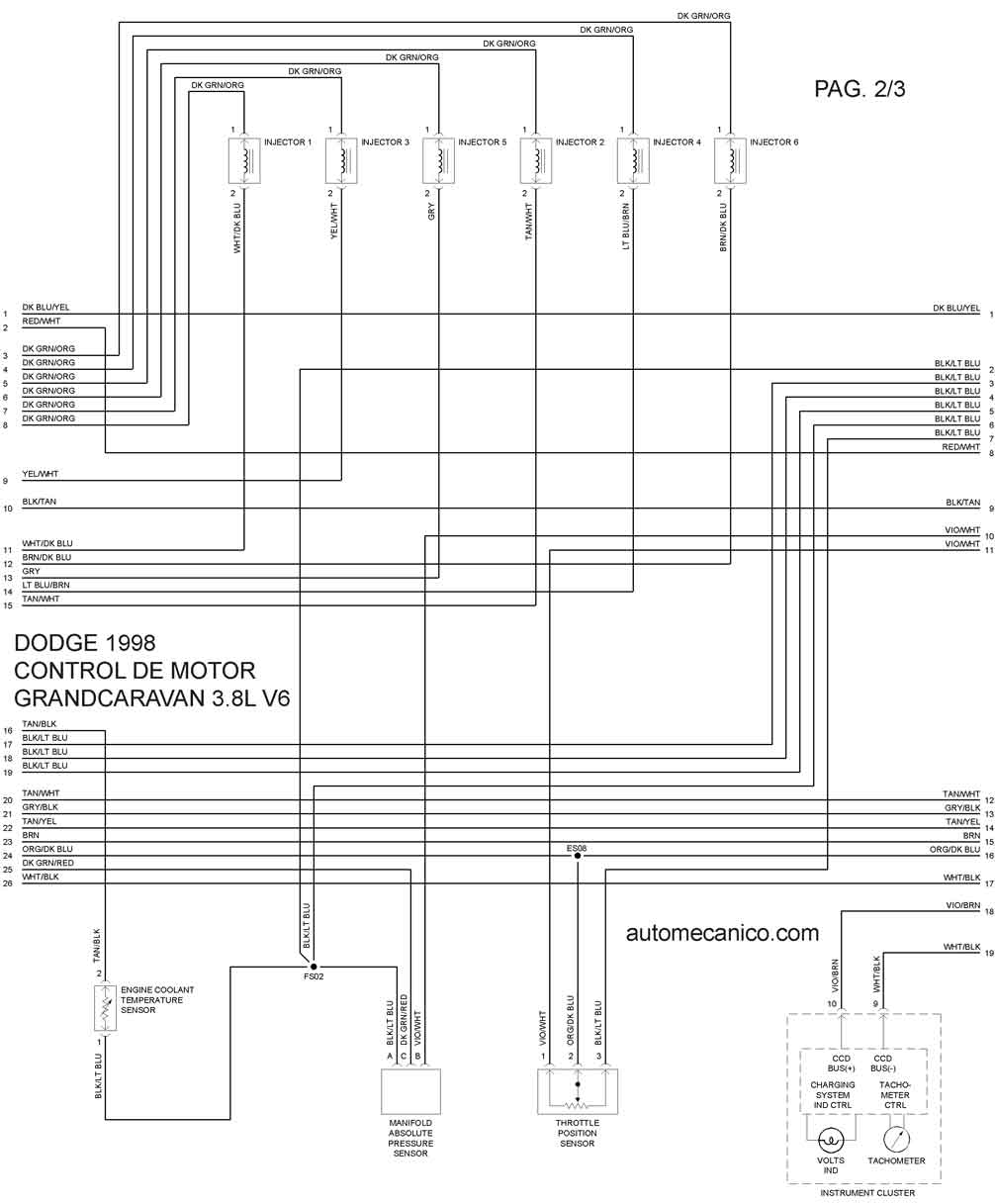

1998 GRAND CARAVAN 3.8L V6 CONTROL DEL MOTOR 2/3

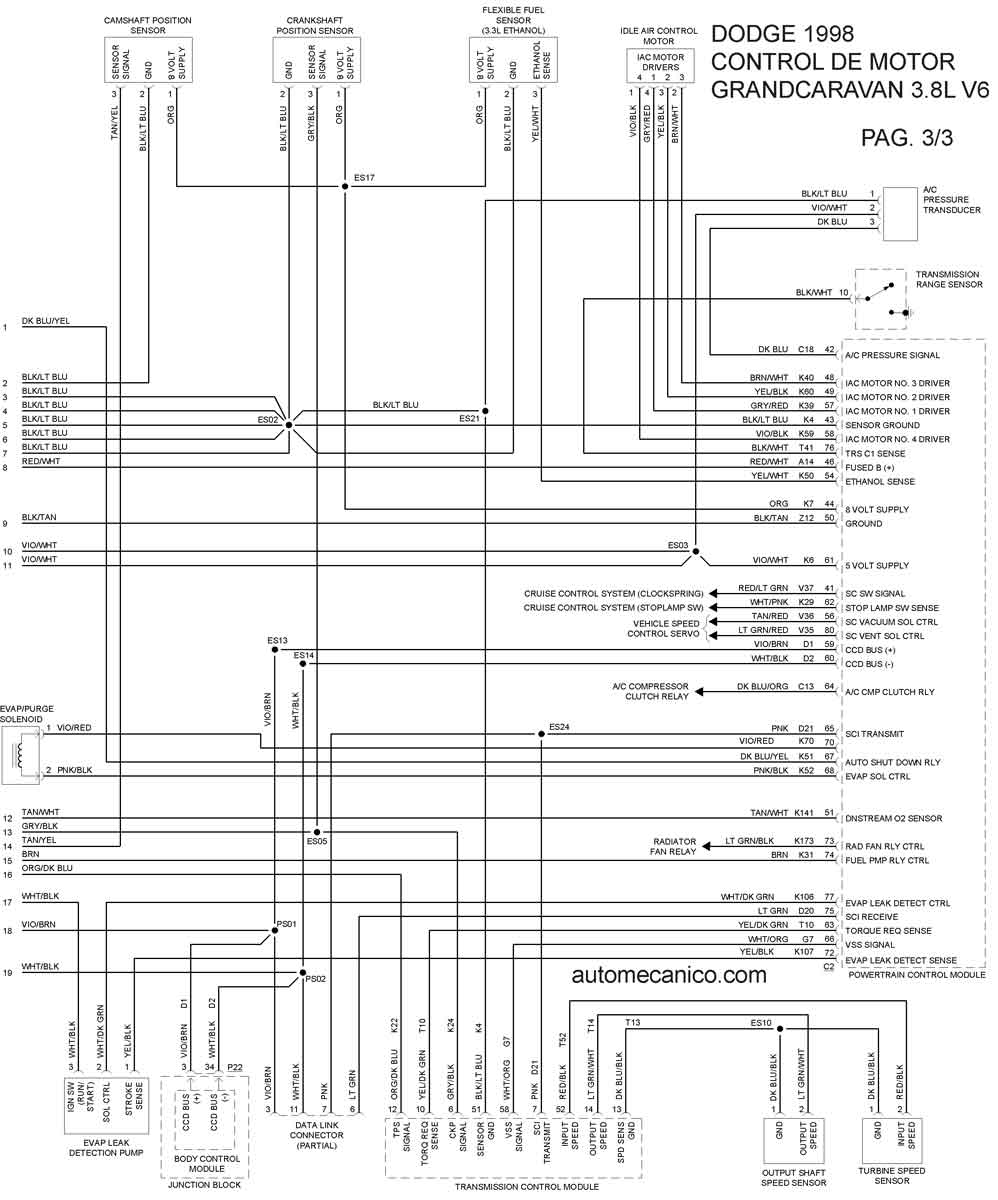

1998 GRAND CARAVAN 3.8L V6 CONTROL DEL MOTOR 3/3
