CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - DODGE 1998

DIAGRAMAS - DODGE: B3500 VAN - 1998 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / DODGE: B3500 VAN - 1998  -
Año DODGE B3500 VAN - 5.2L V8 - 1998

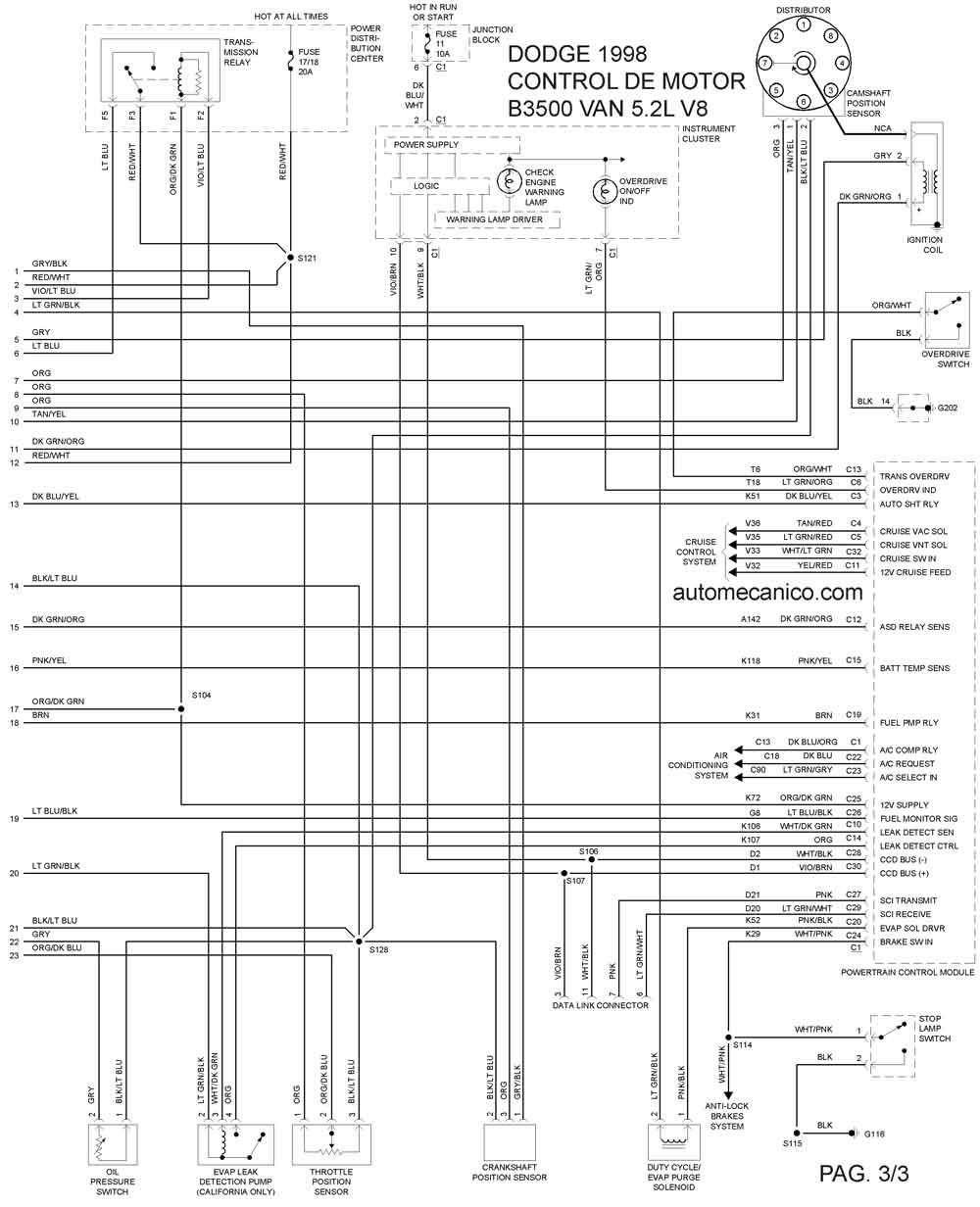

1998 B3500 AN 5.2L V8 CONTROL DEL MOTOR 1/3

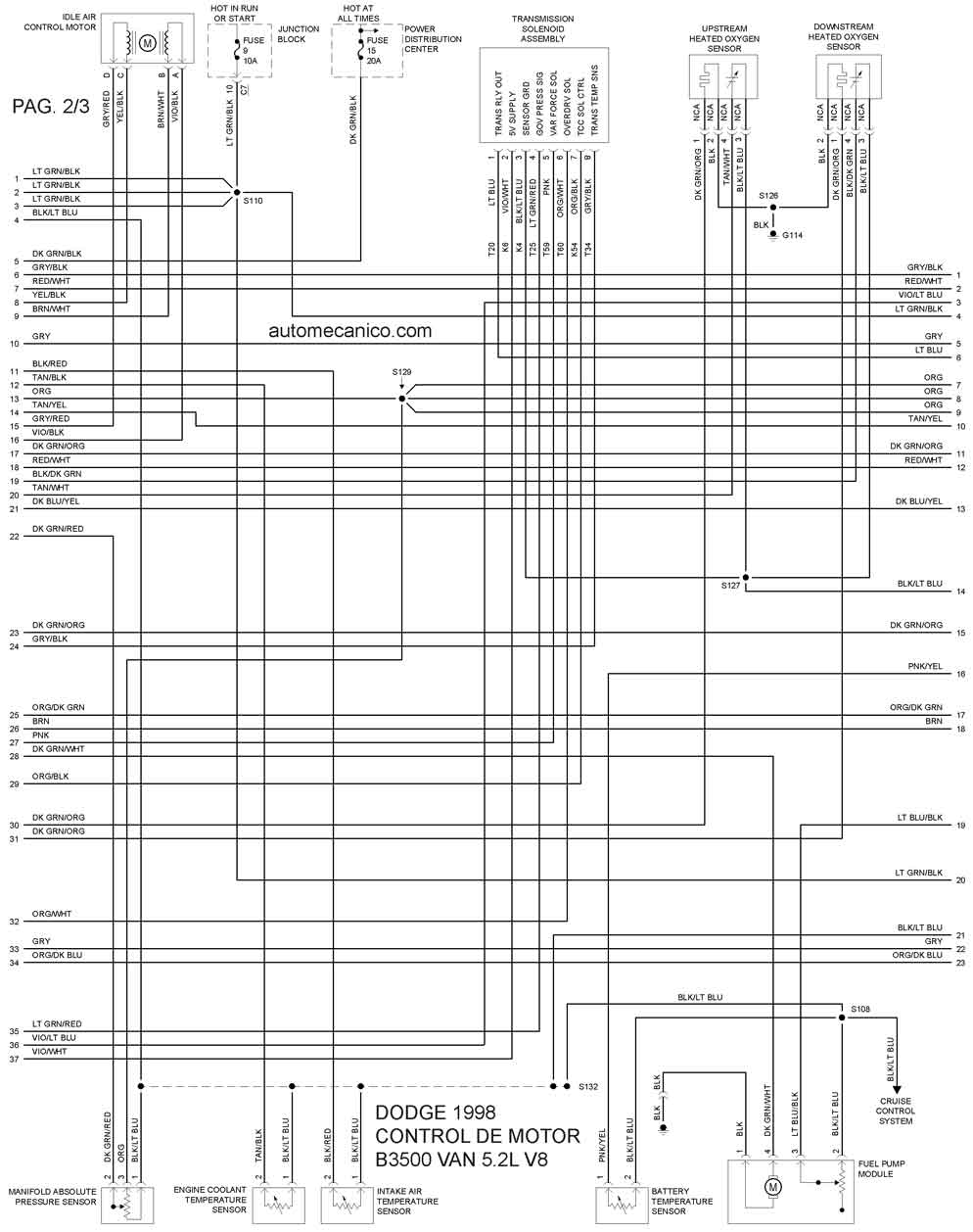

1998 B3500 VAN 5.2L V8 CONTROL DEL MOTOR 2/3
1998 B3500 VAN 5.2L V8 CONTROL DEL MOTOR 3/3
Año DODGE B3500 VAN - 5.9L V8 - 1998

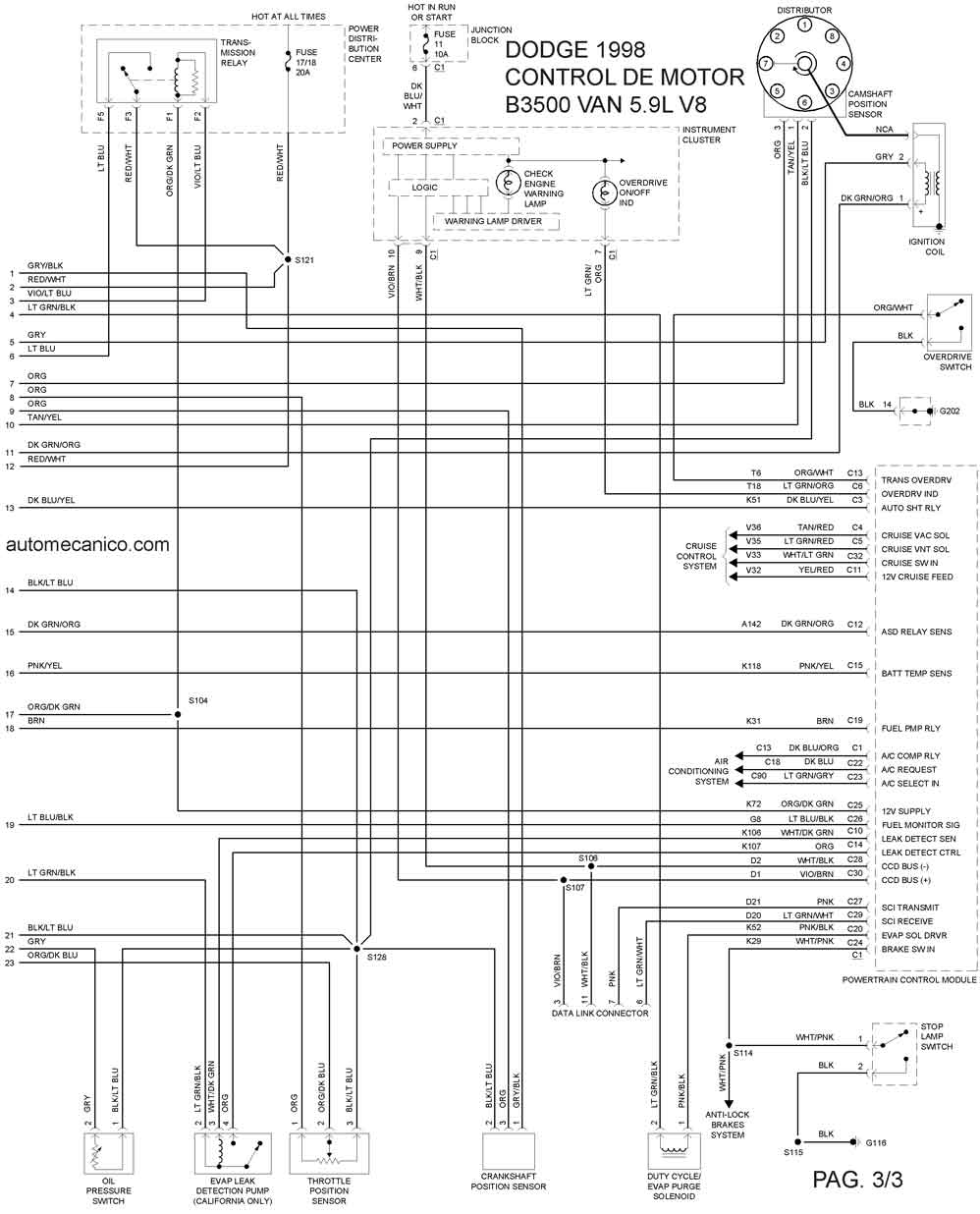

1998 B3500 VAN 5.9L V8 CONTROL DEL MOTOR 1/3
1998 B3500 VAN 5.9L V8 CONTROL DEL MOTOR 2/3
1998 B3500 VAN 5.9L V8 CONTROL DEL MOTOR 3/3
