CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - DODGE 1998

DIAGRAMAS - DODGE: Avenger - 1998 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / DODGE: Avenger - 1998 -
Año DODGE AVENGER - 2.0L 4 CIL 1998

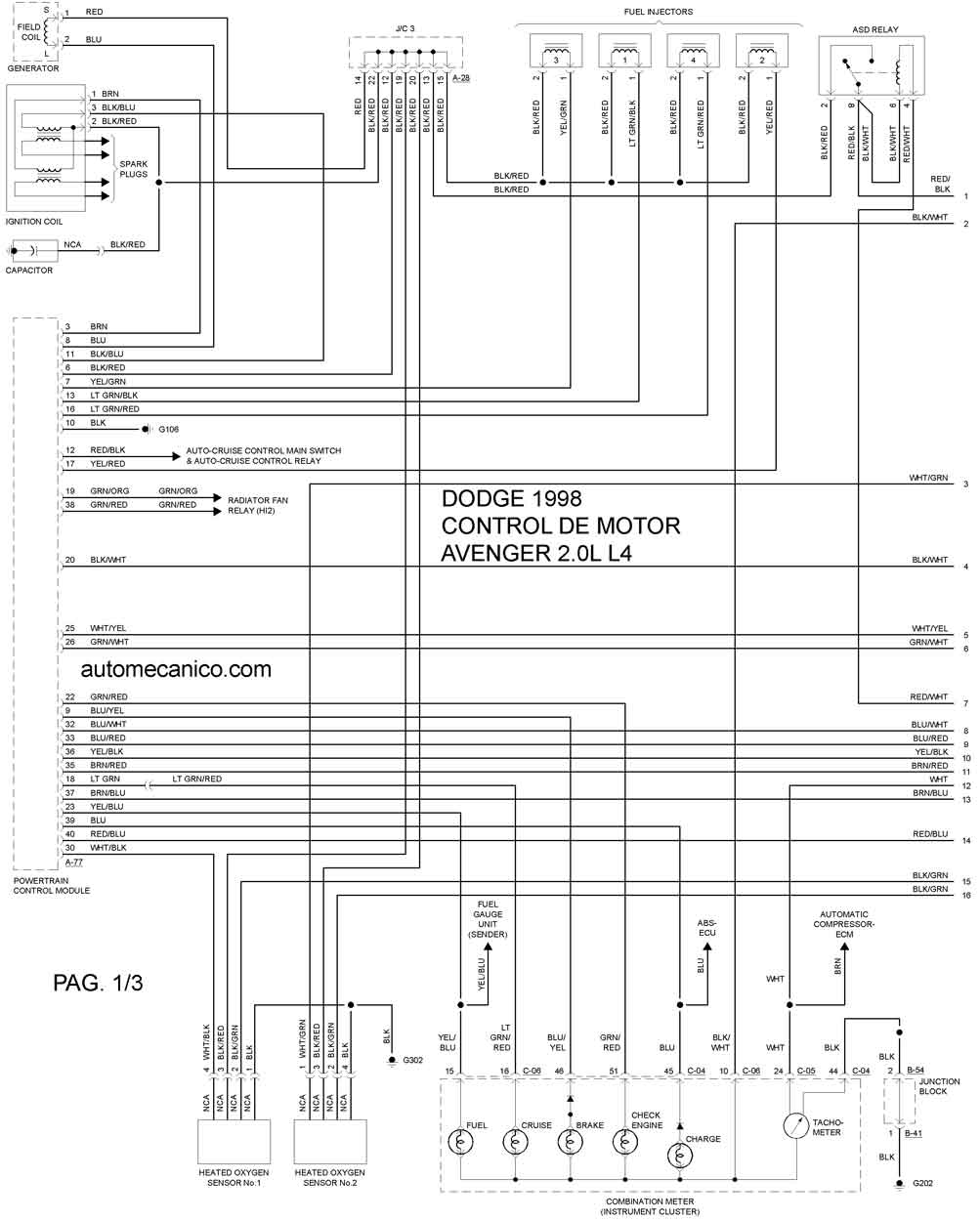

1998 AVENGER 2.0L 4 CIL CONTROL DEL MOTOR 1/3

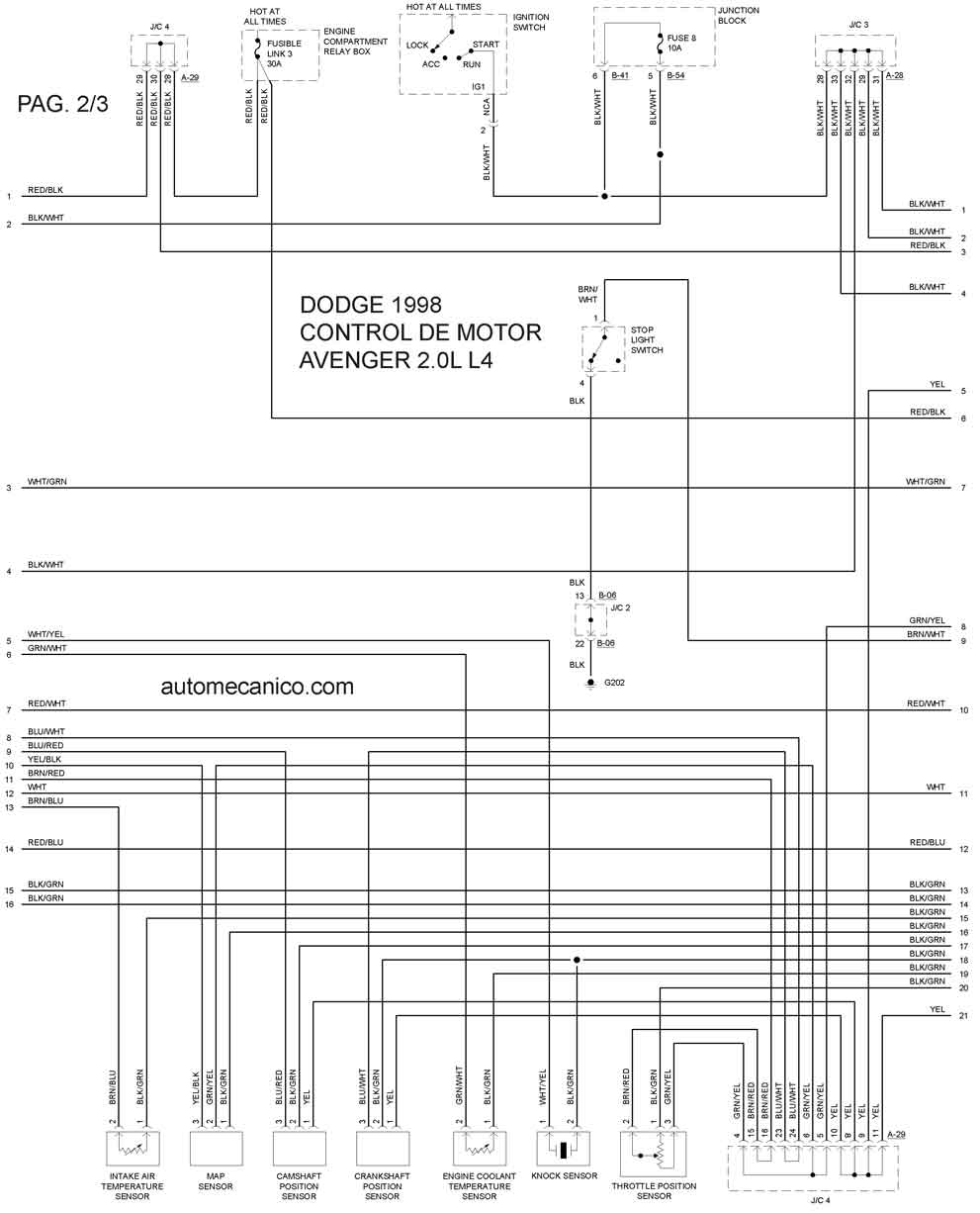

1998 AVENGER 2.0L 4 CIL CONTROL DEL MOTOR 2/3

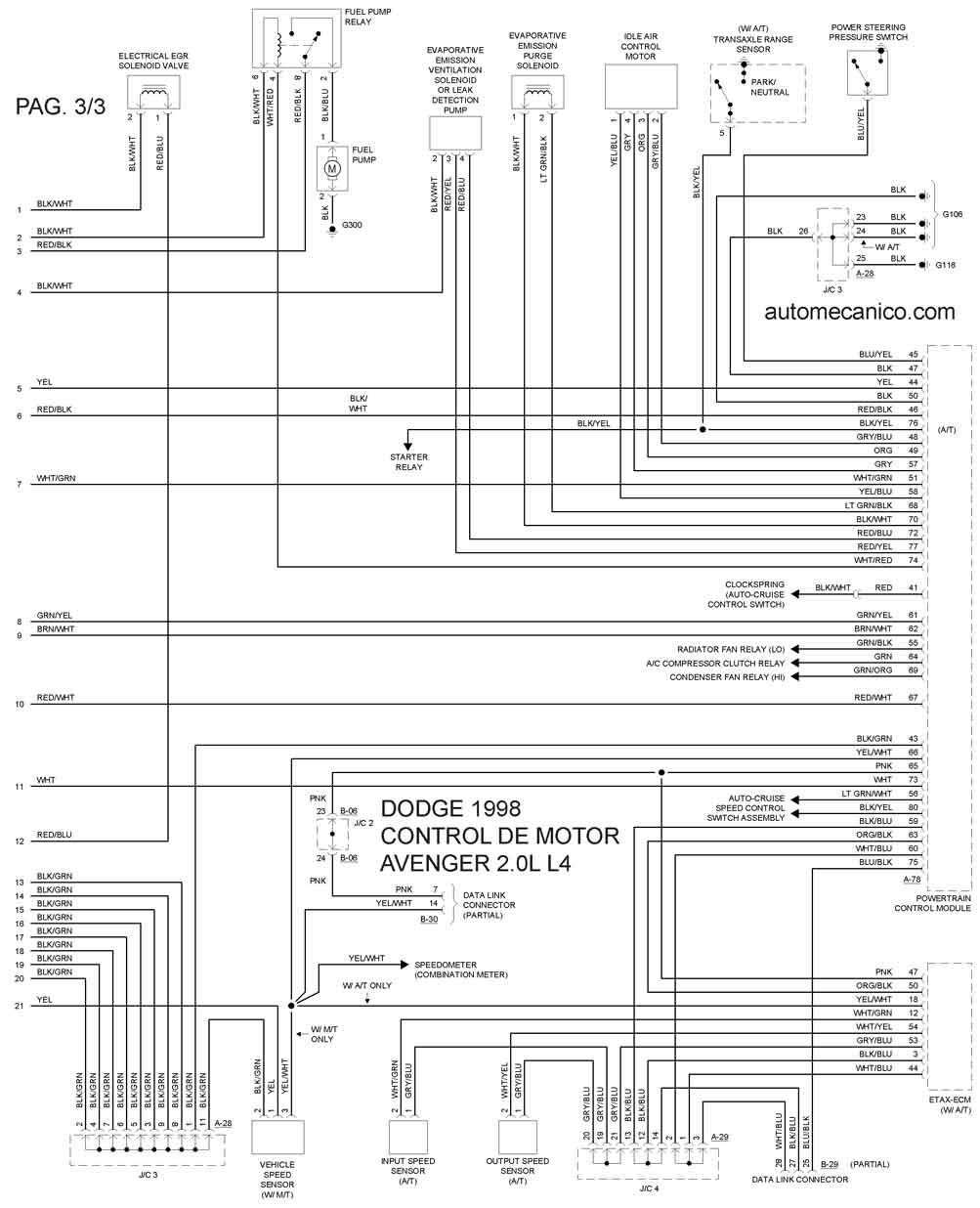

1998 AVENGER 2.0L 4 CIL CONTROL DEL MOTOR 3/3
Año DODGE AVENGER - 2.5L V6 1998

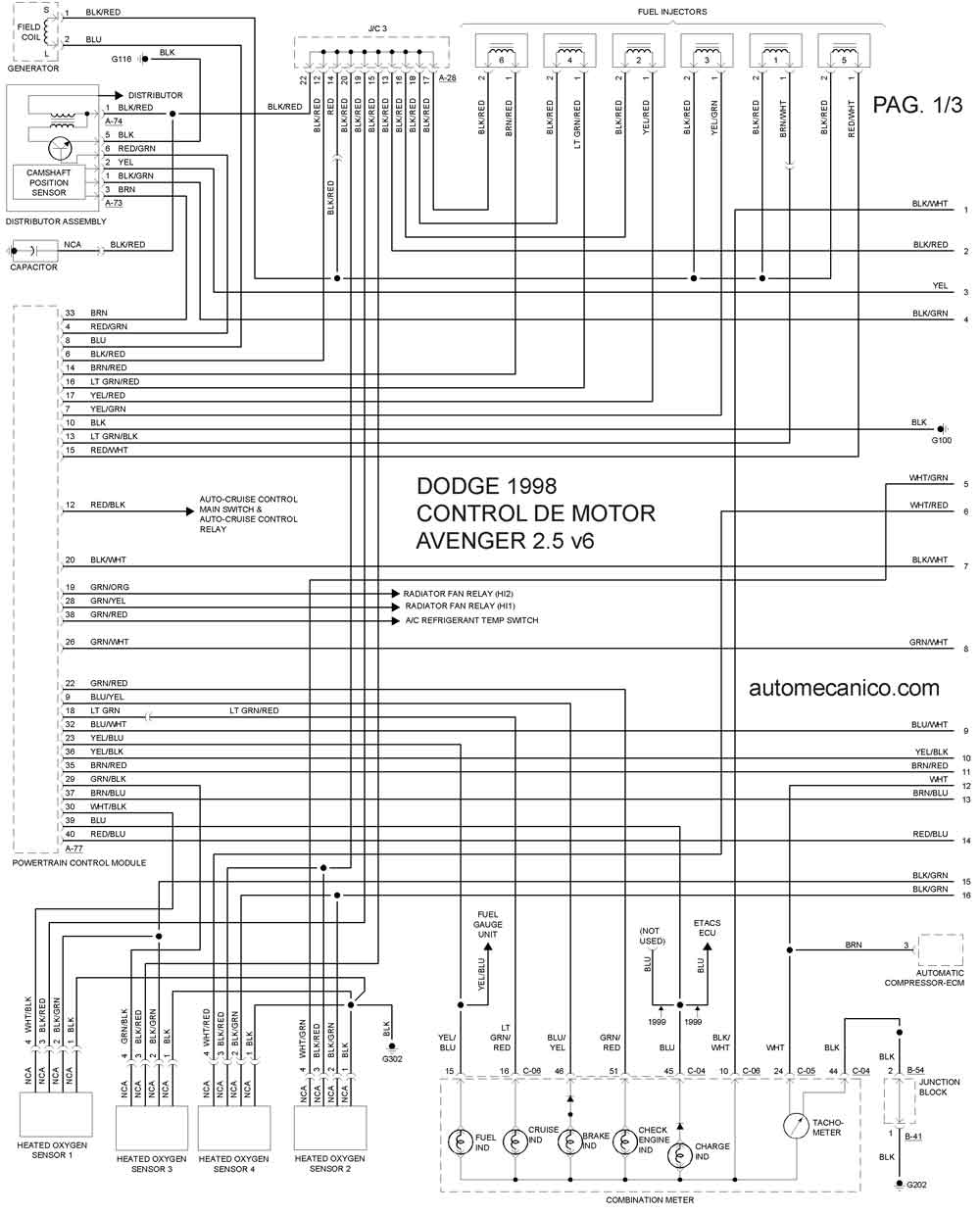

1998 AVENGER 2.5L V6 CONTROL DEL MOTOR 1/3

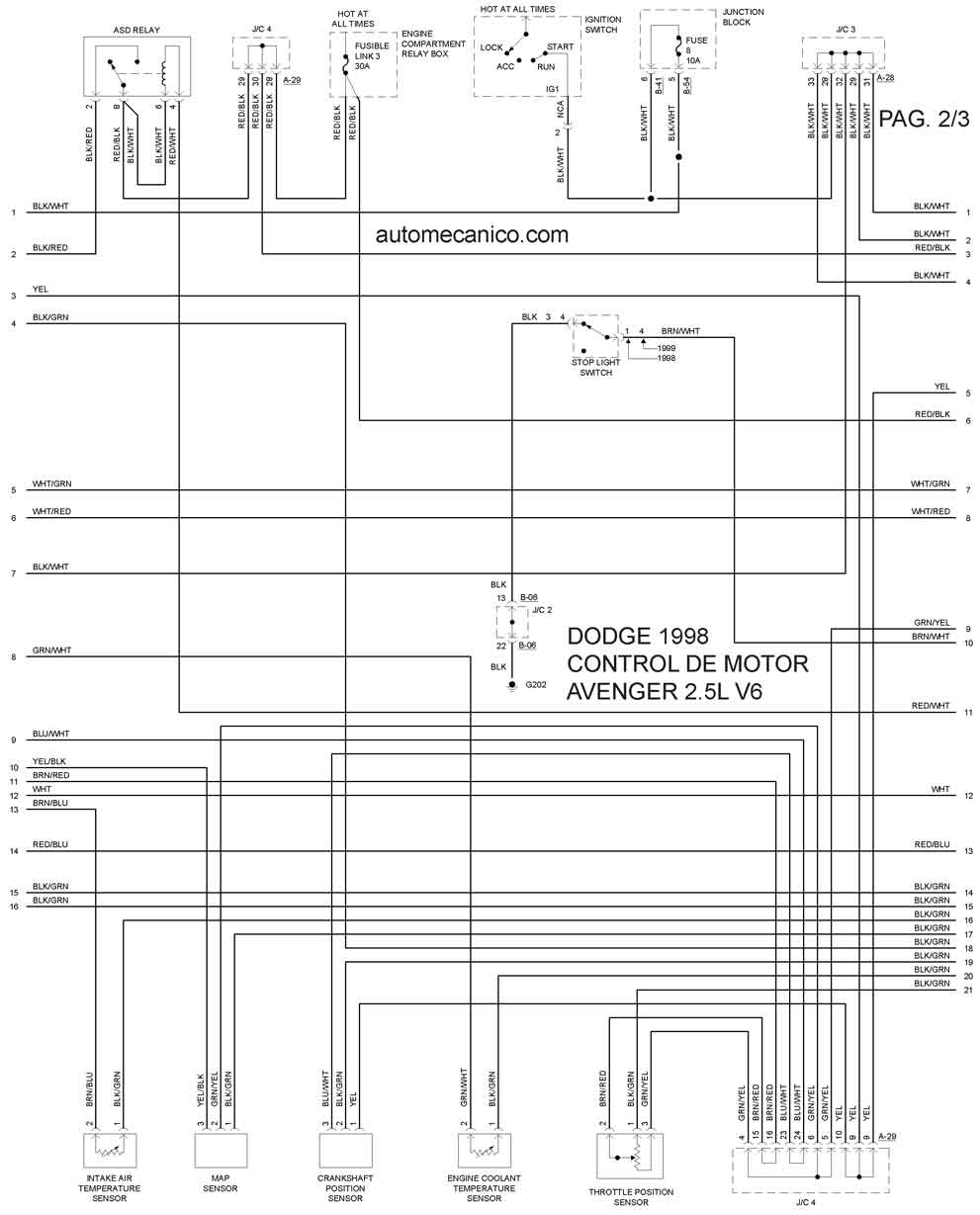

1998 AVENGER 2.5L V6 CONTROL DEL MOTOR 2/3

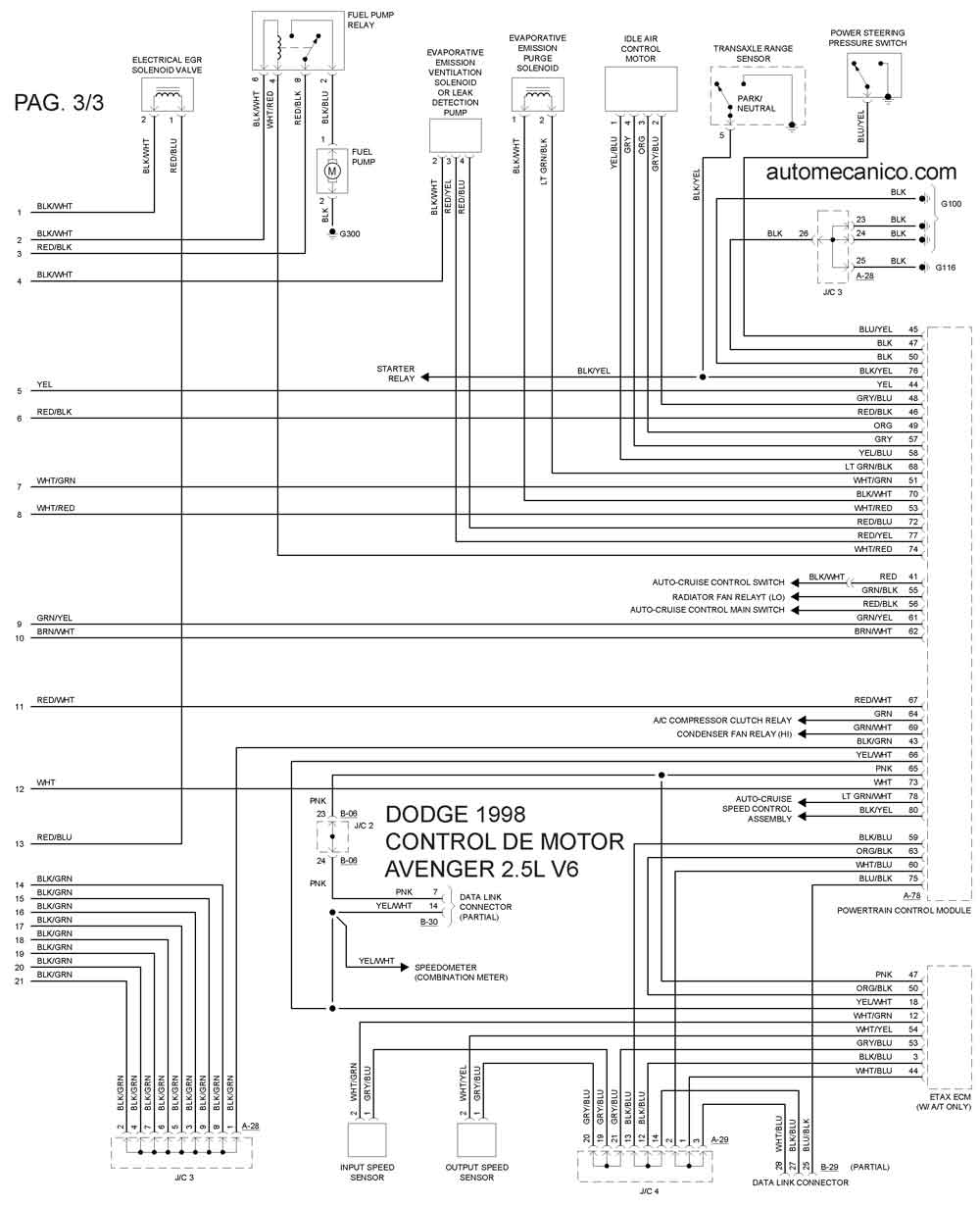

1998 AVENGER 2.5L V6 CONTROL DEL MOTOR 3/3
