CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 1998

DIAGRAMAS - CHEVROLET: K2500 Suburban -  1998 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / CHEVROLET: K2500 Suburban - 1998 -
Año CHEVROLET K2500 SUBURBAN 5.7L [350] V8
1998 K2500 SUBURBAN  5.7L V8 CONTROL DEL MOTOR 1/4

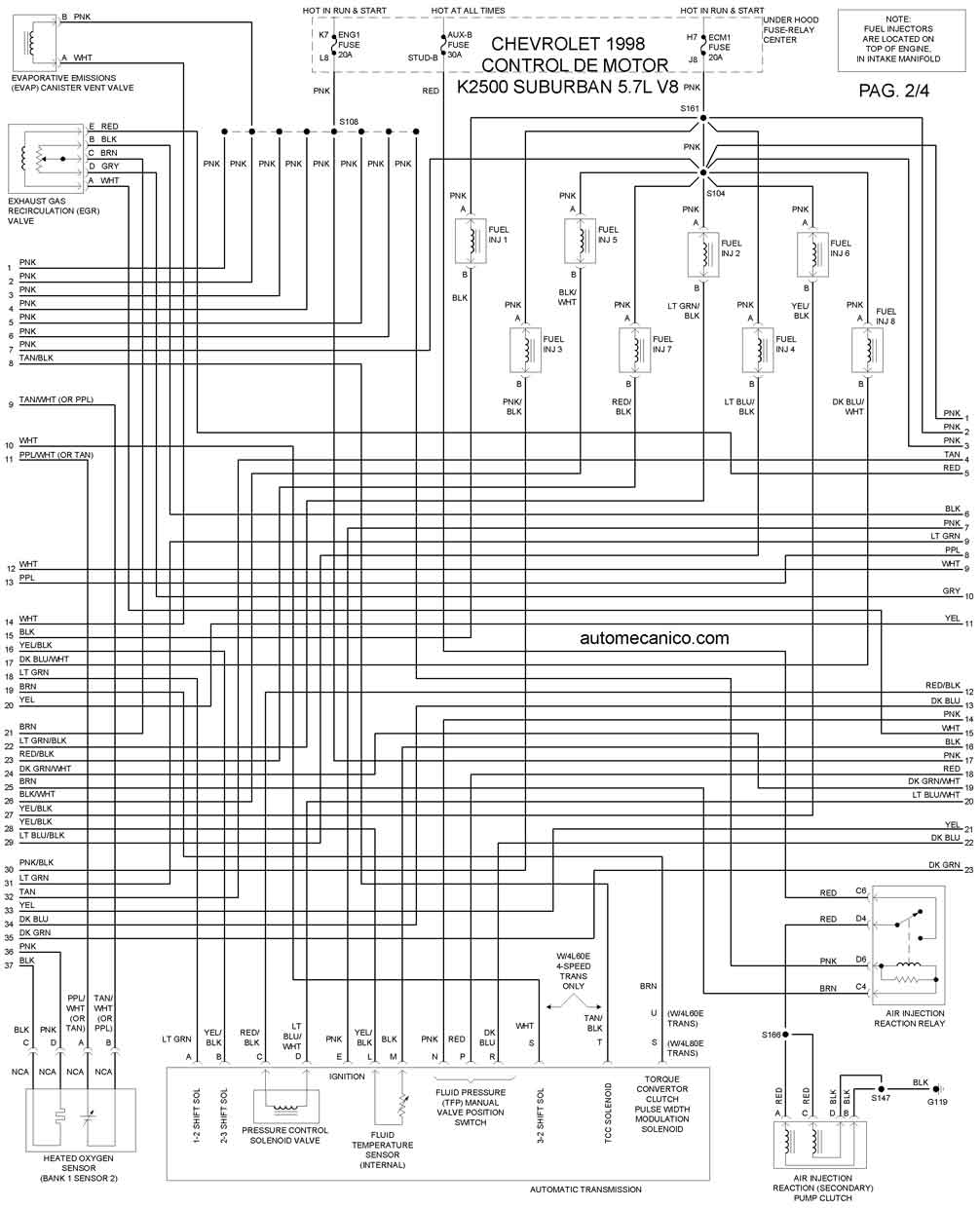

1998 K2500 SUBURBAN  5.7L V8 CONTROL DEL MOTOR 2/4

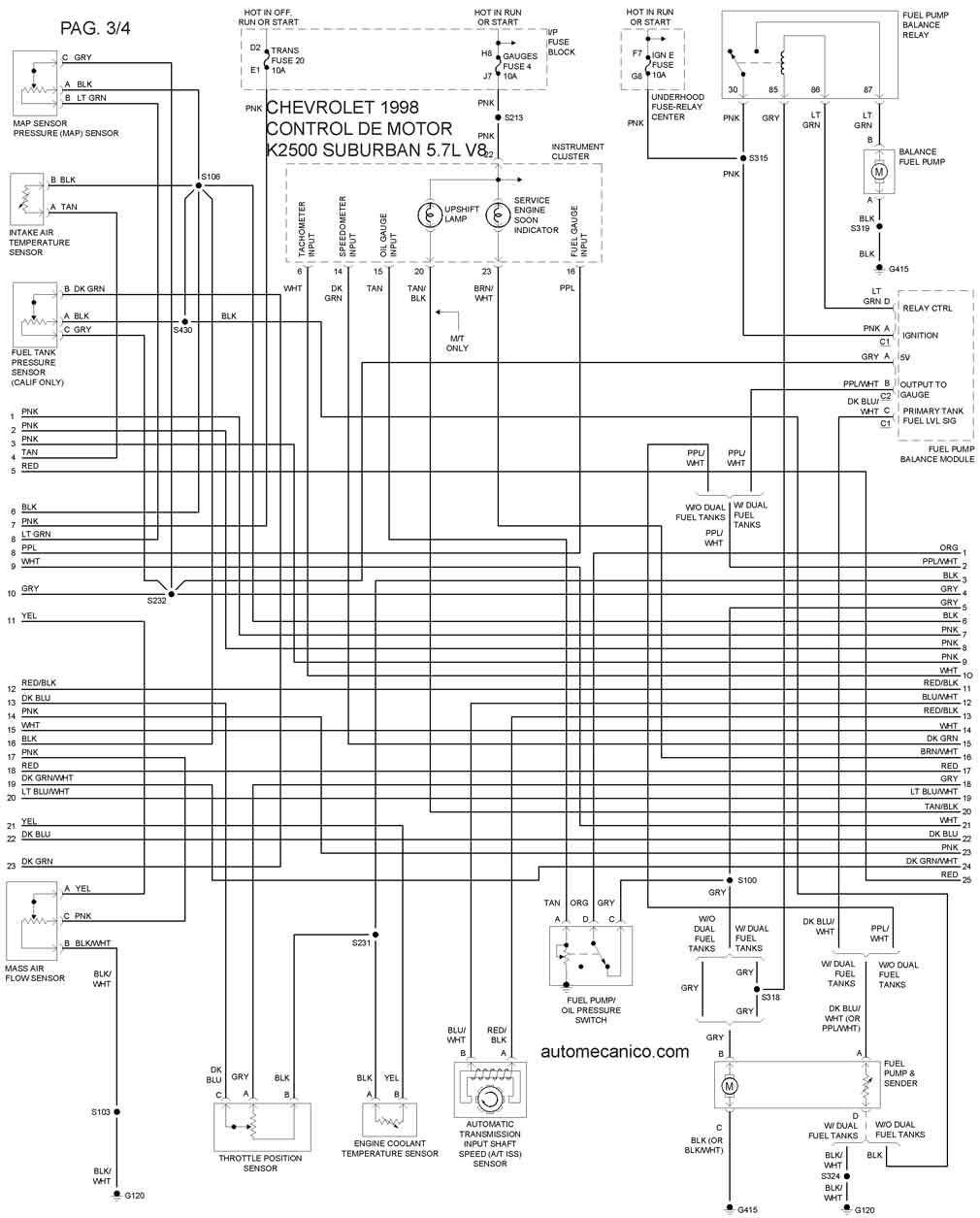

1998 K2500 SUBURBAN  5.7L V8 CONTROL DEL MOTOR 3/4

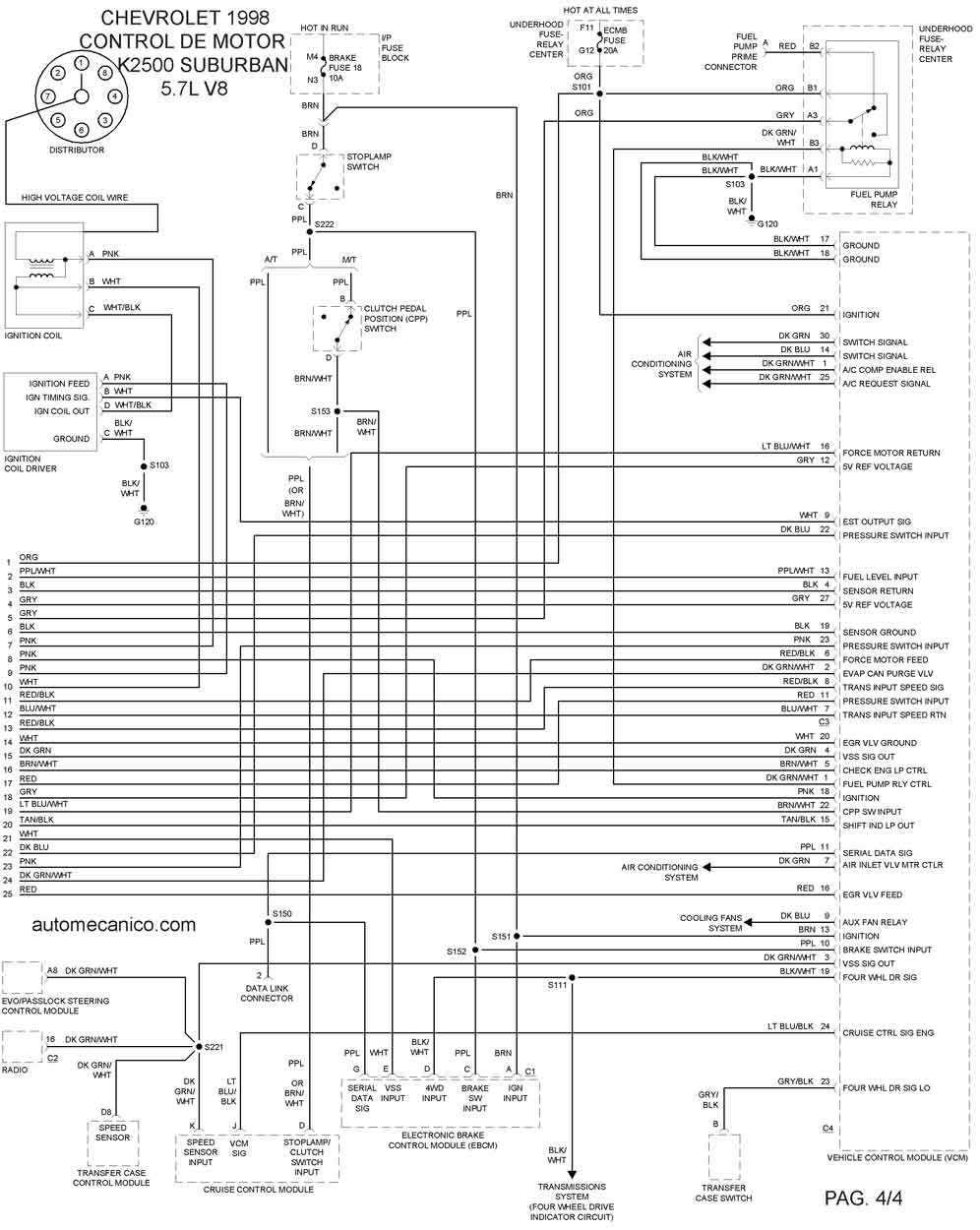

1998 K2500 SUBURBAN  5.7L V8 CONTROL DEL MOTOR 4/4
Año CHEVROLET - Diesel K2500 SUBURBAN 6.5L V8 1998

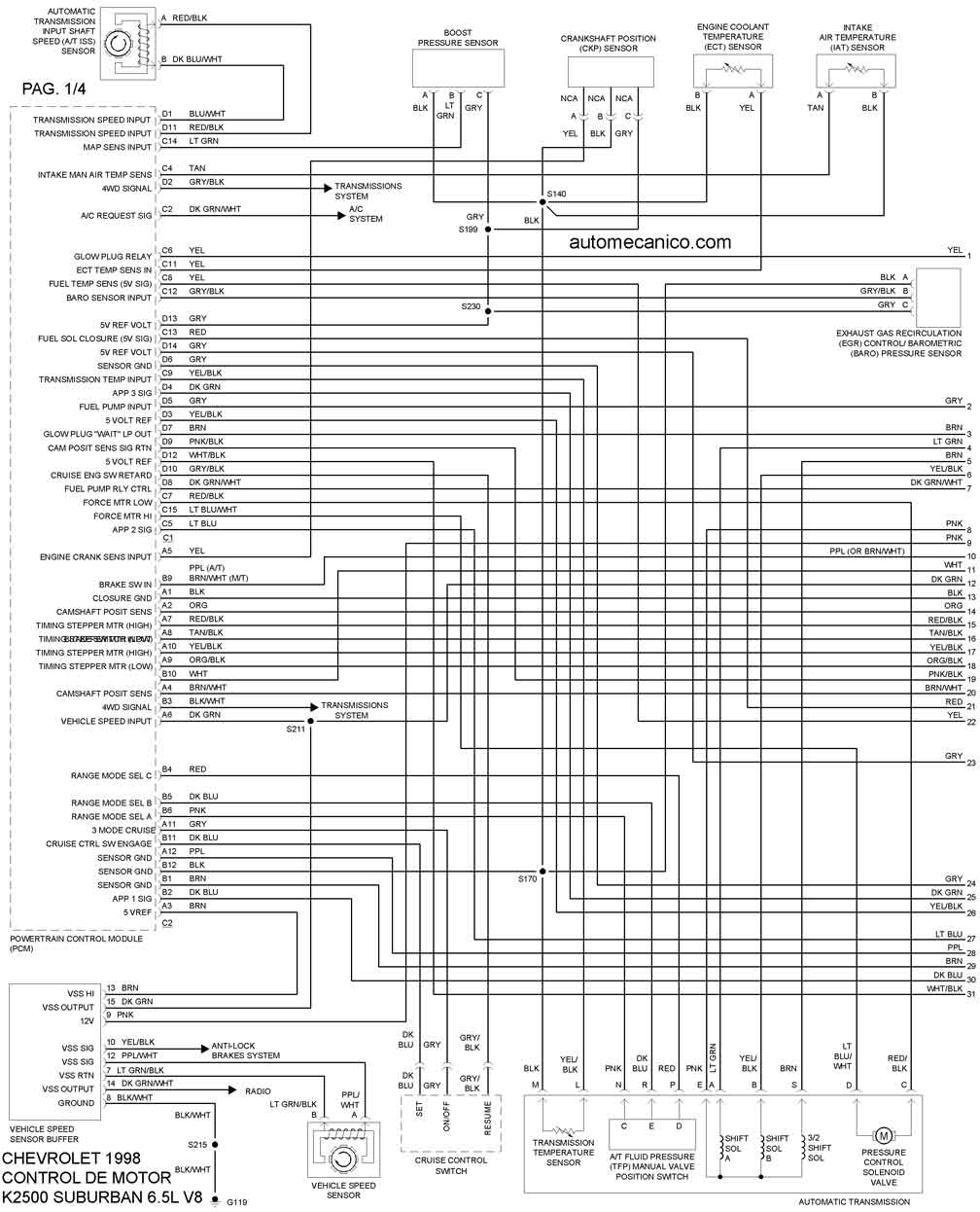

1998 K2500 SUBURBAN 6.5L V8 Diesel CONTROL DEL MOTOR 1/4

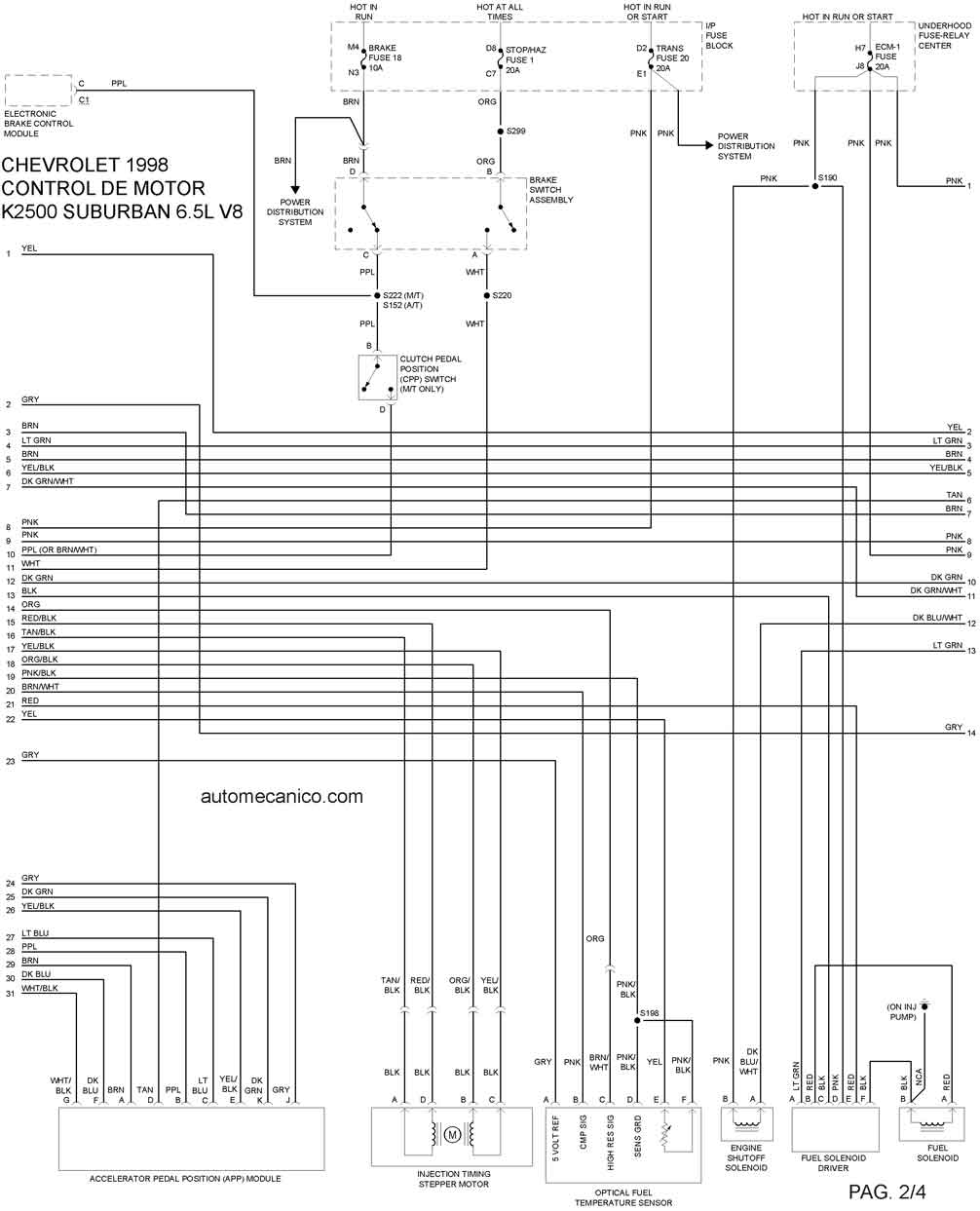

1998 K2500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 2/4

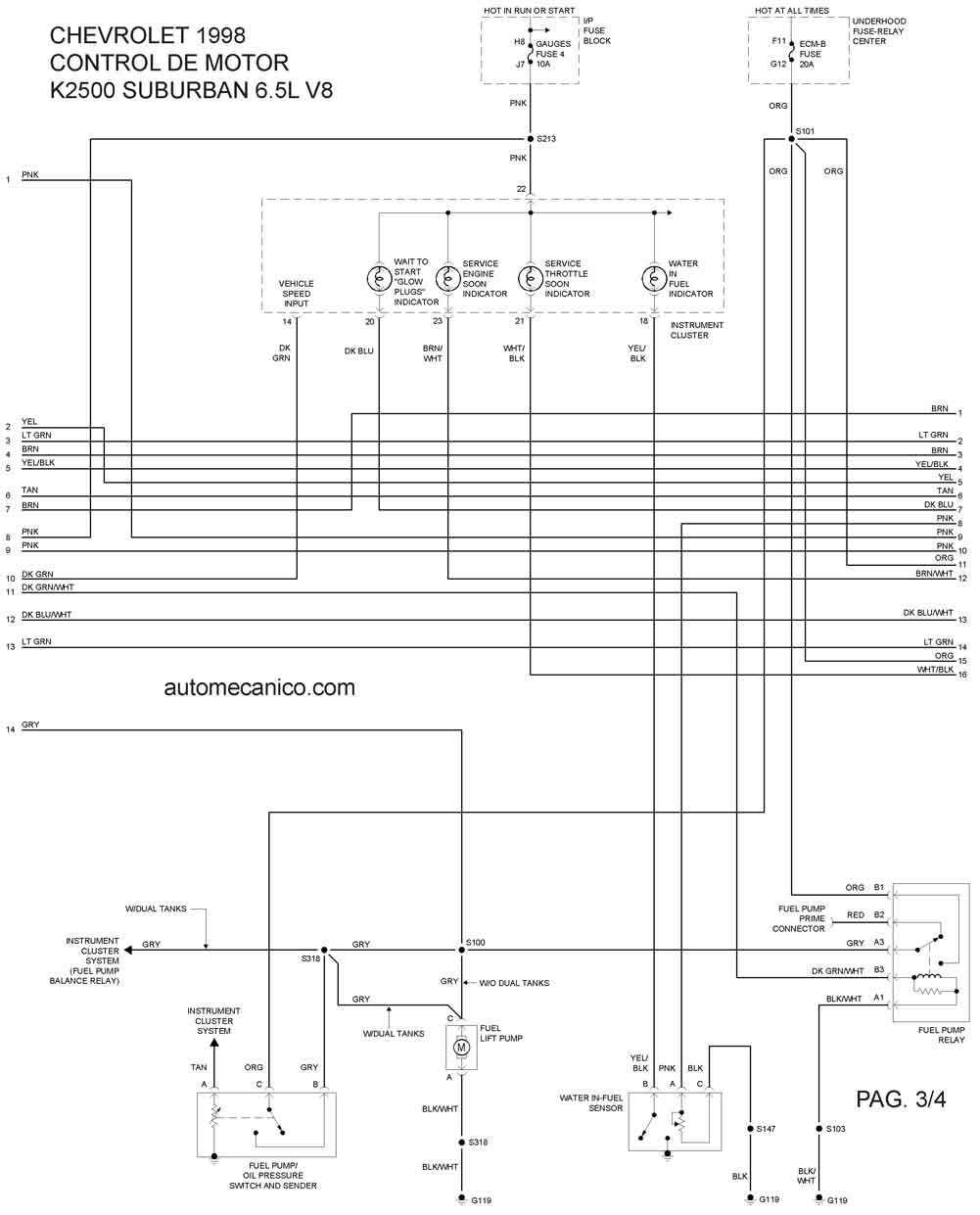

1998 K2500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 3/4

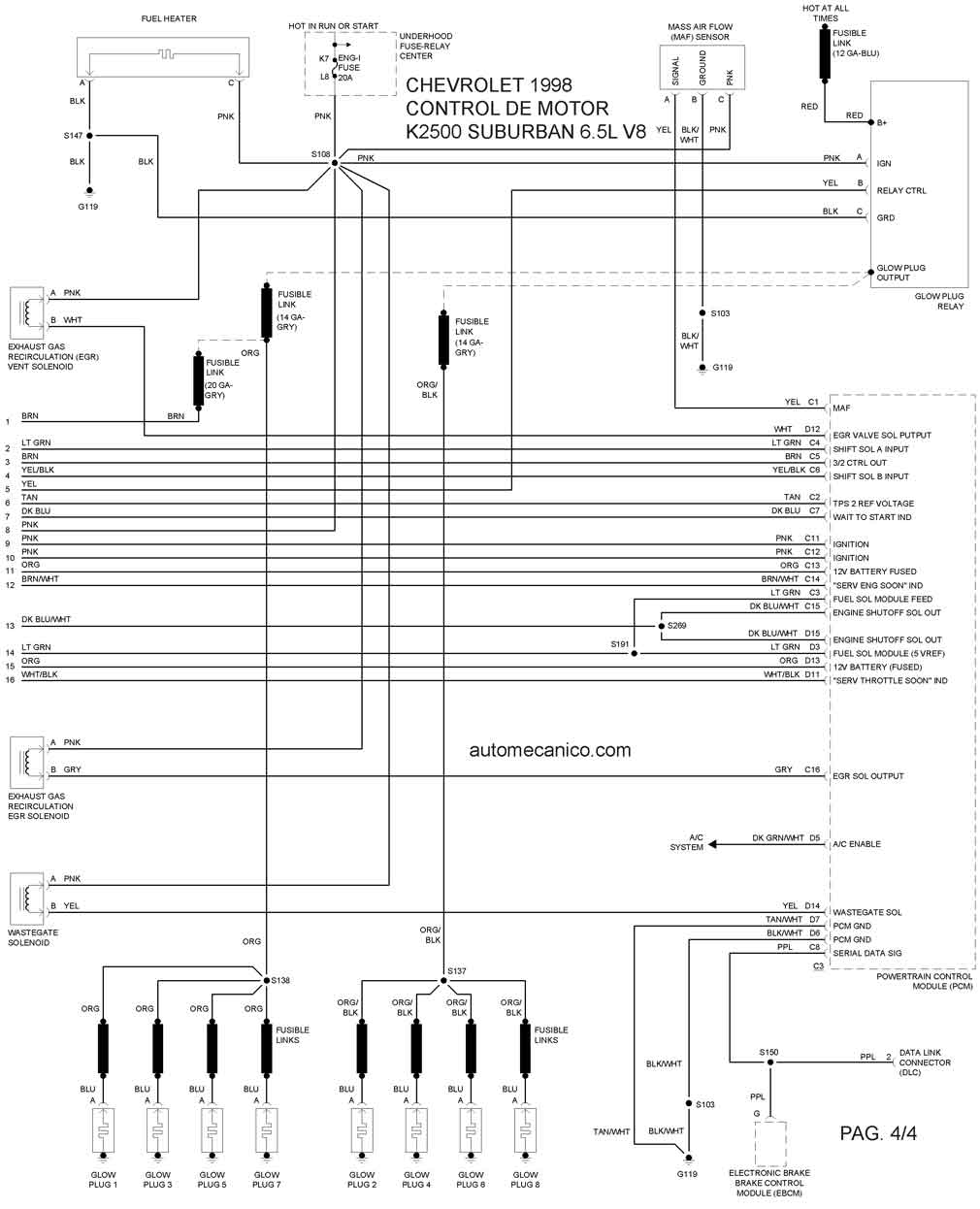

1998 K2500 SUBURBAN 6.5L V8 CONTROL DEL MOTOR 4/4
Año CHEVROLET K2500 SUBURBAN 7.4L V8 1998

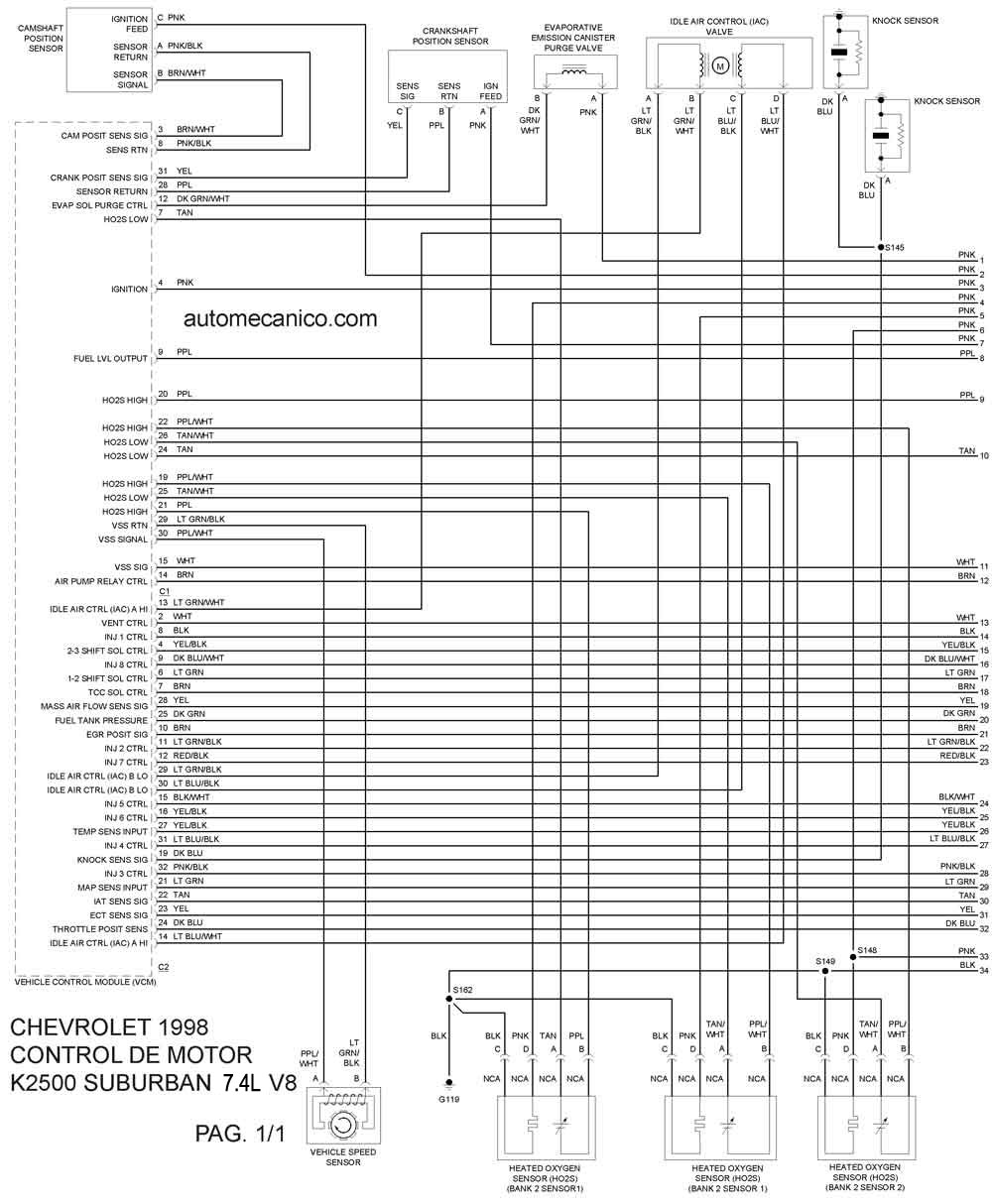

1998 K2500 SUBURBAN 7.4L V8 CONTROL DEL MOTOR 1/1
