| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 1998 |
DIAGRAMAS - CHEVROLET: G3500 VAN - 1998 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / CHEVROLET: G3500 VAN - 1998 - |
| Año | CHEVROLET | G3500 VAN 5.7L V8 1998 [350] |

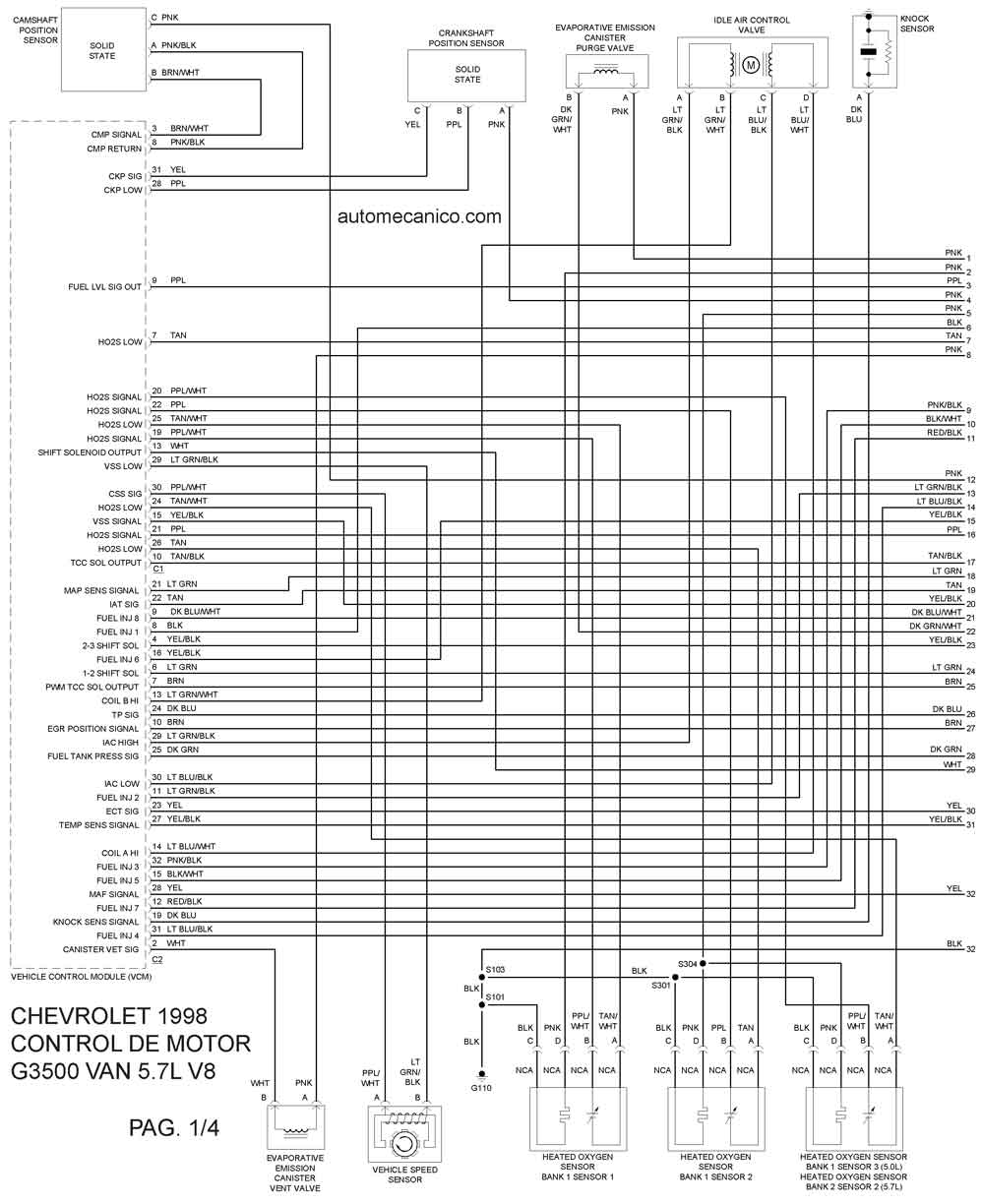

| 1998 | G3500 VAN 5.7L V8 | CONTROL DEL MOTOR 1/4 |

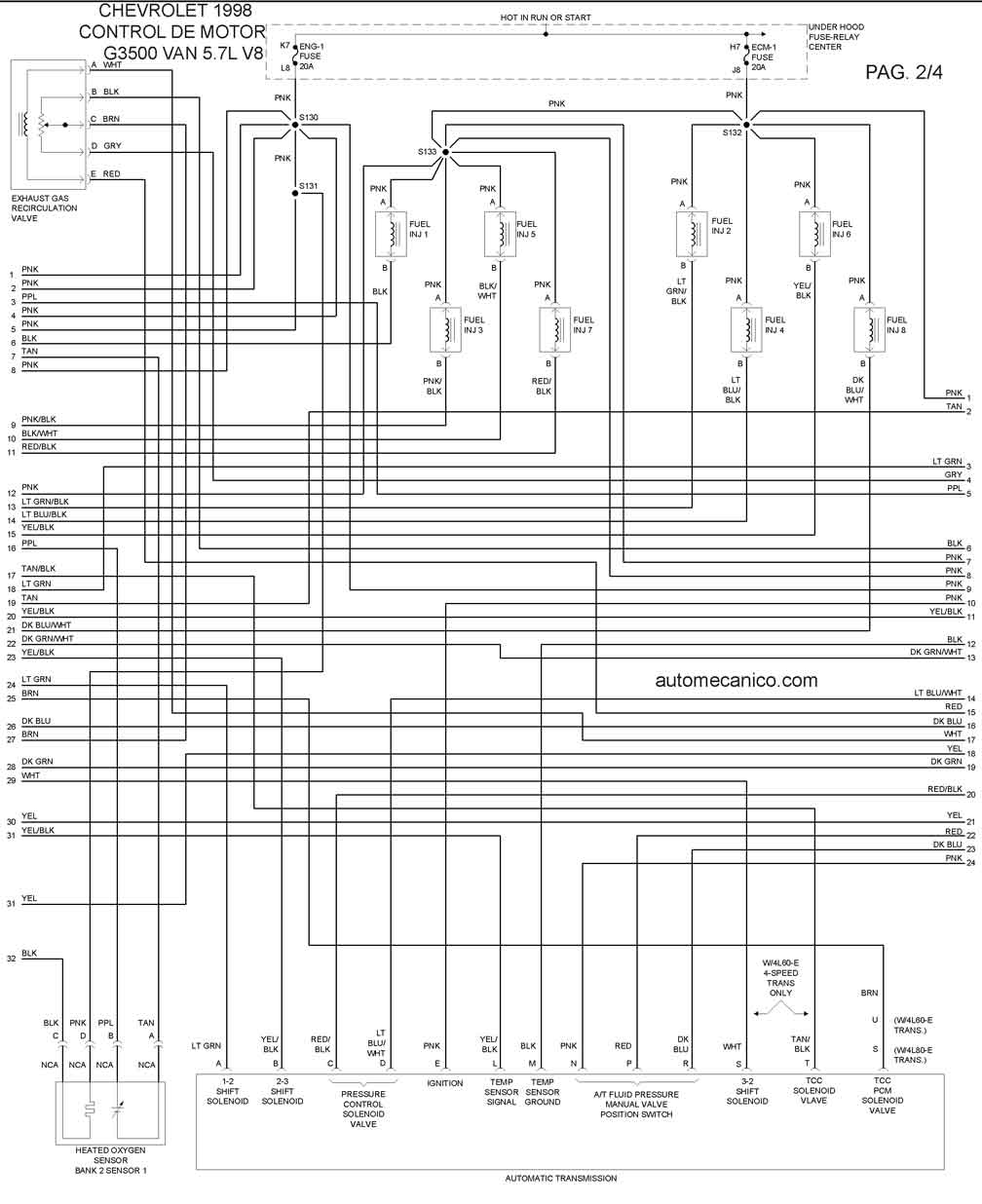

| 1998 | G3500 VAN 5.7L V8 | CONTROL DEL MOTOR 2/4 |

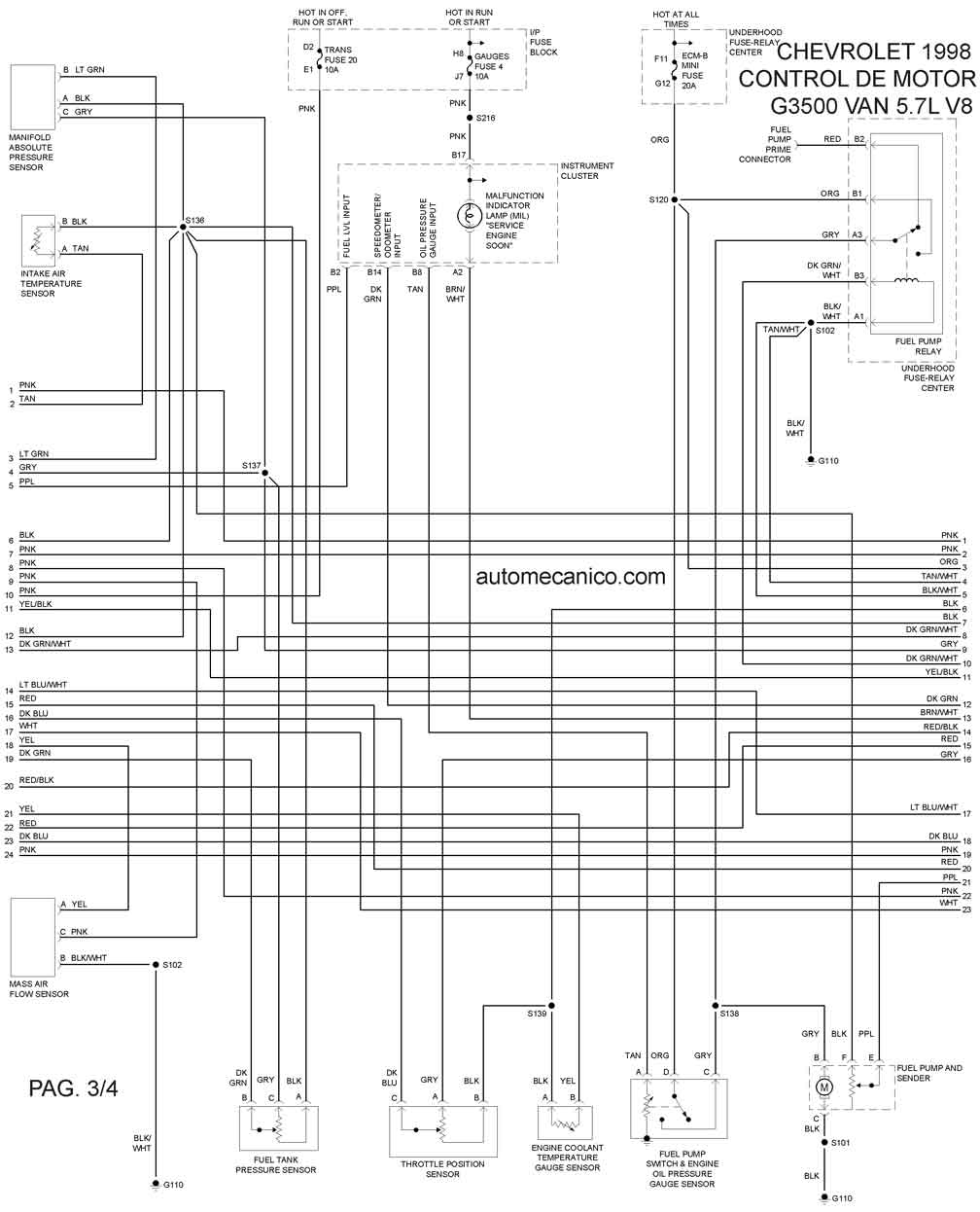

| 1998 | G3500 VAN 5.7L V8 | CONTROL DEL MOTOR 3/4 |

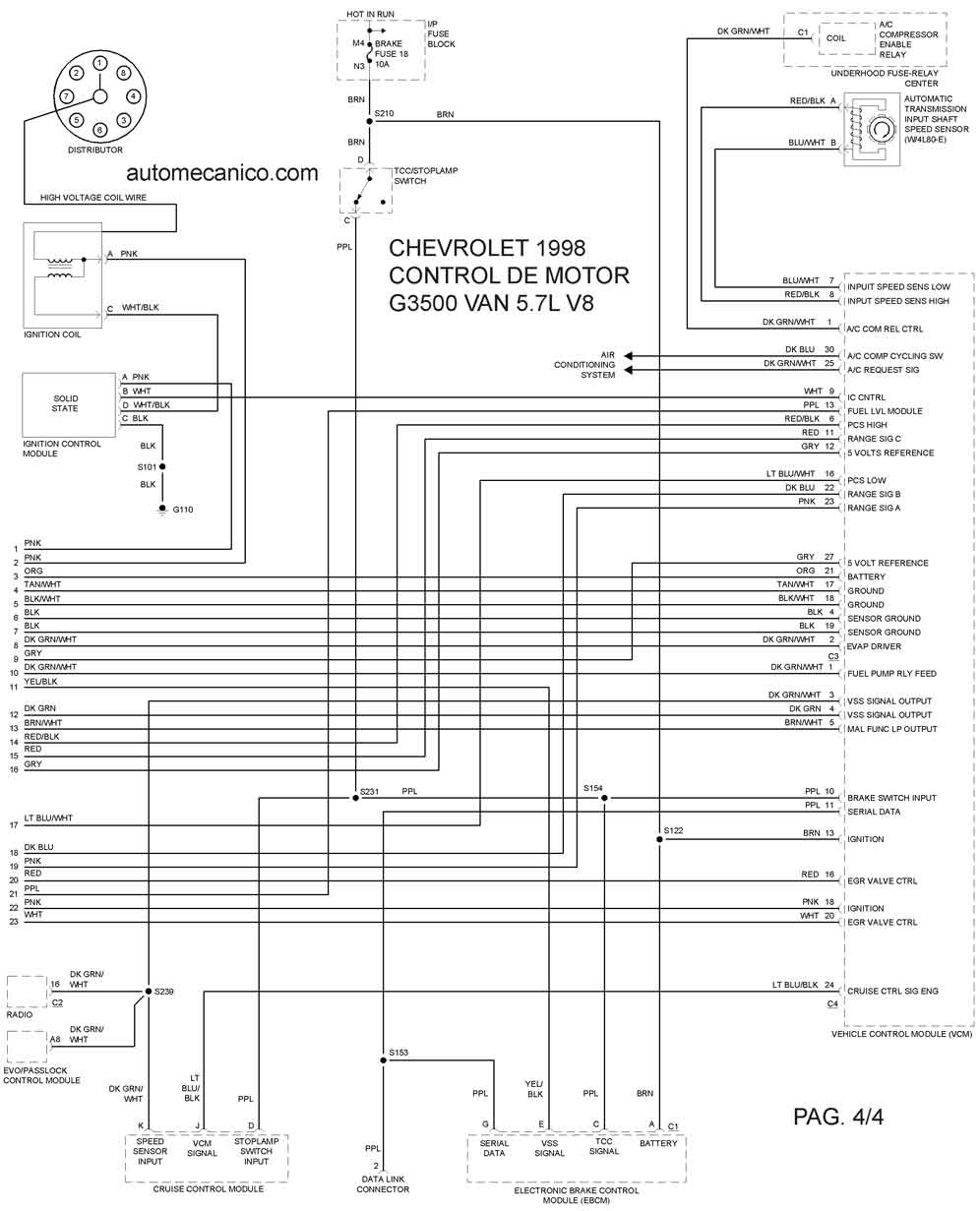

| 1998 | G3500 VAN 5.7L V8 | CONTROL DEL MOTOR 4/4 |
| Año | CHEVROLET - Diesel | G3500 VAN 6.5L V8 Diesel 1998 |

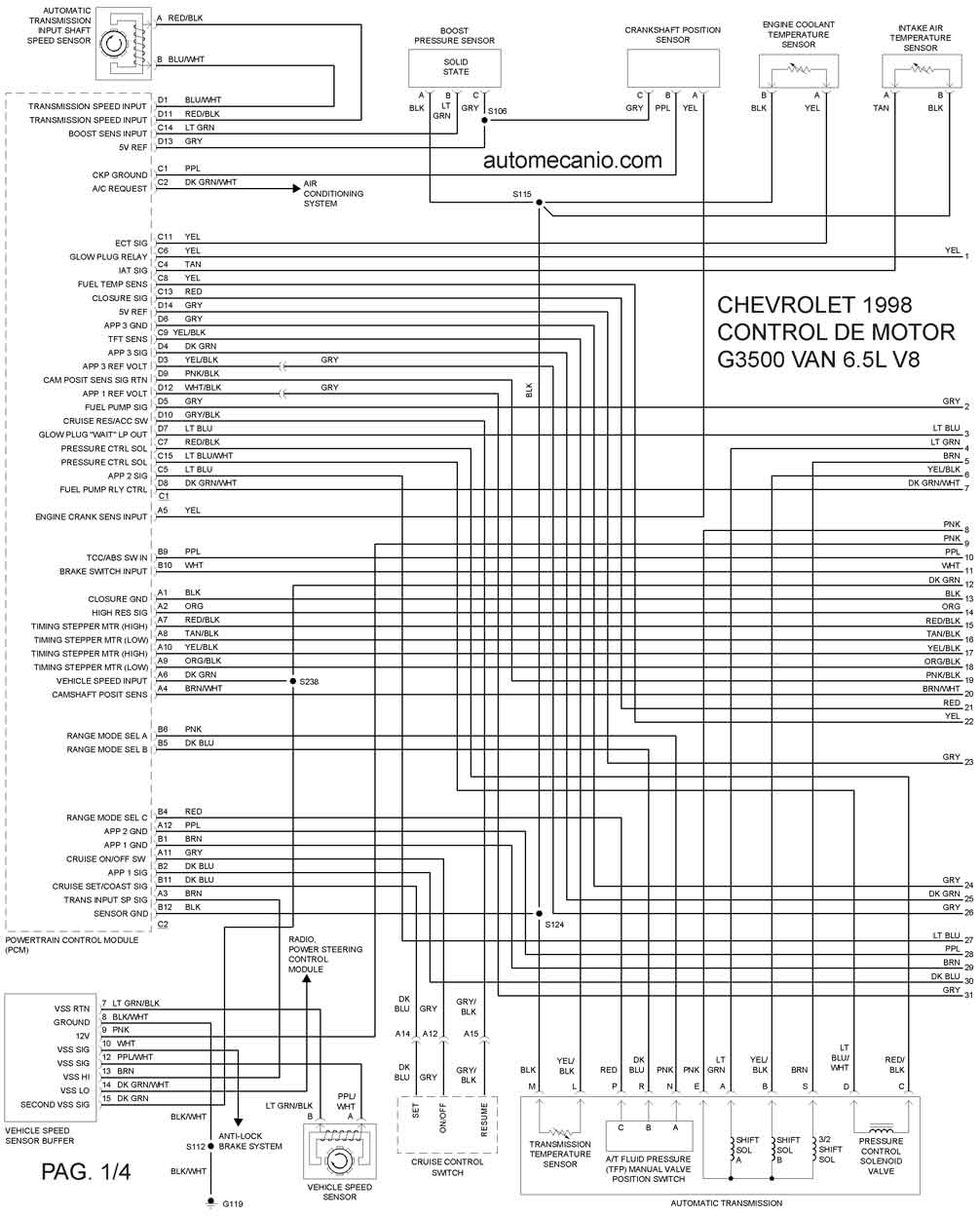

| 1998 | G3500 VAN 6.5L V8 | CONTROL DEL MOTOR 1/4 |

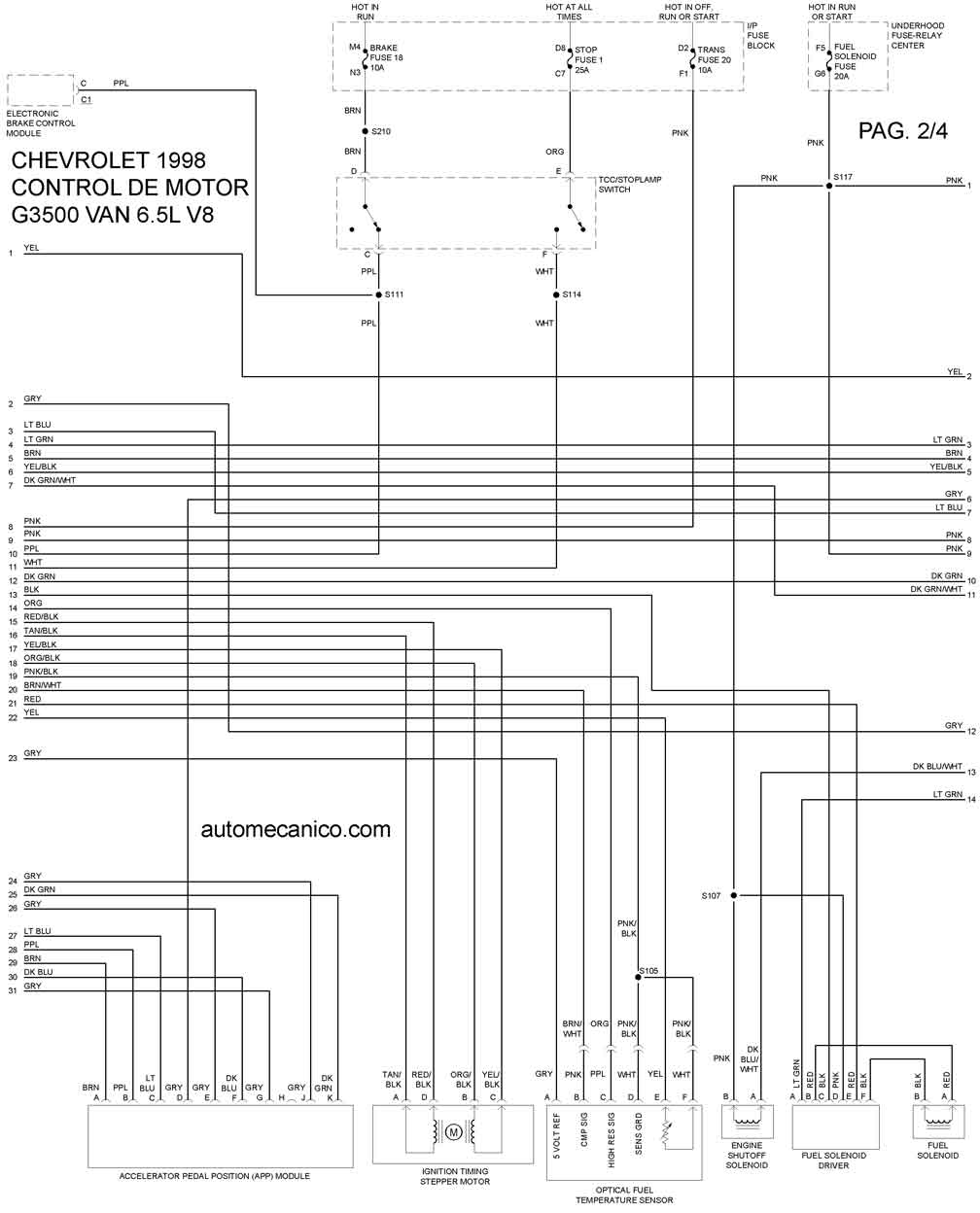

| 1998 | G3500 VAN 6.5L V8 | CONTROL DEL MOTOR 2/4 |

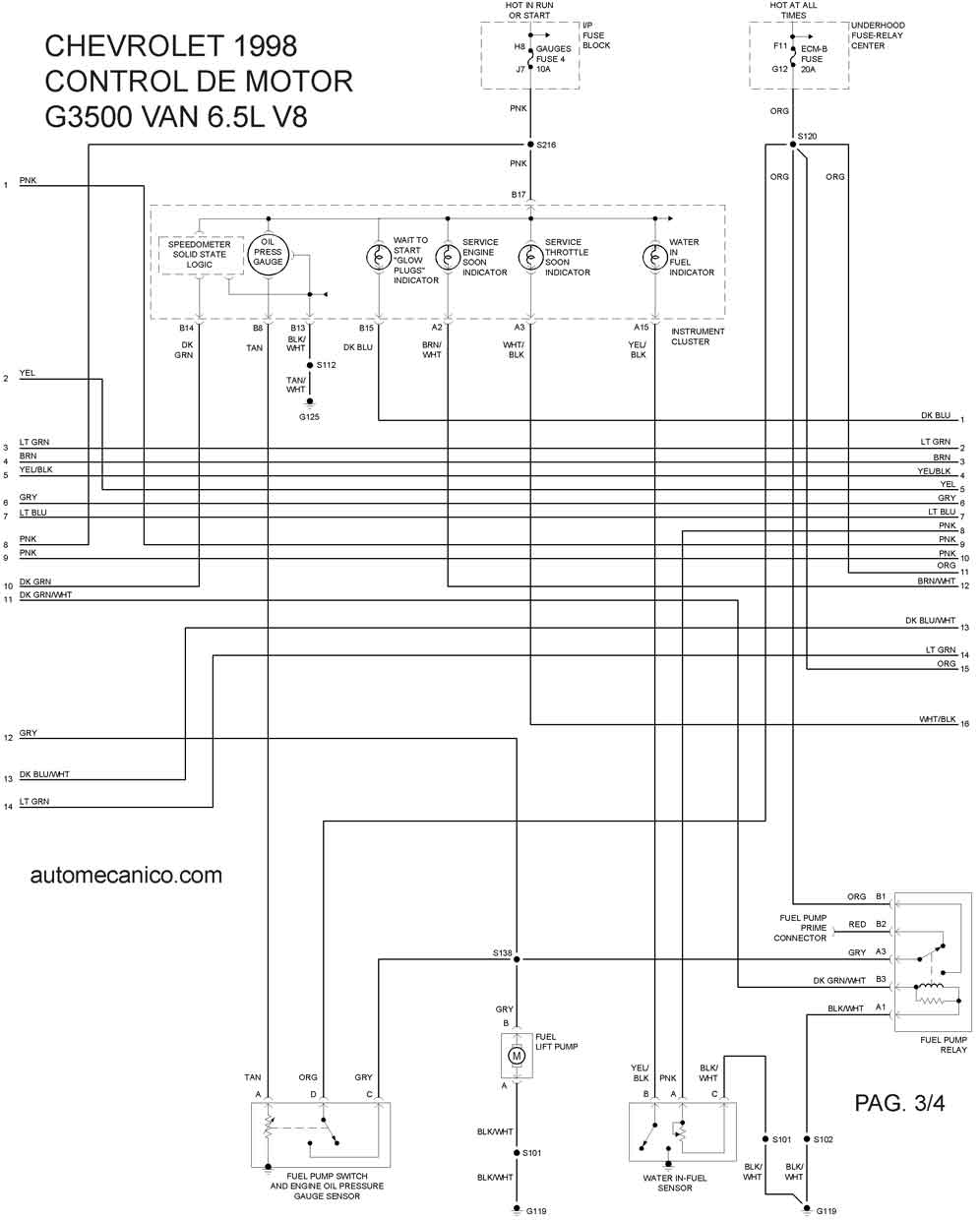

| 1998 | G3500 VAN 6.5L V8 | CONTROL DEL MOTOR 3/4 |

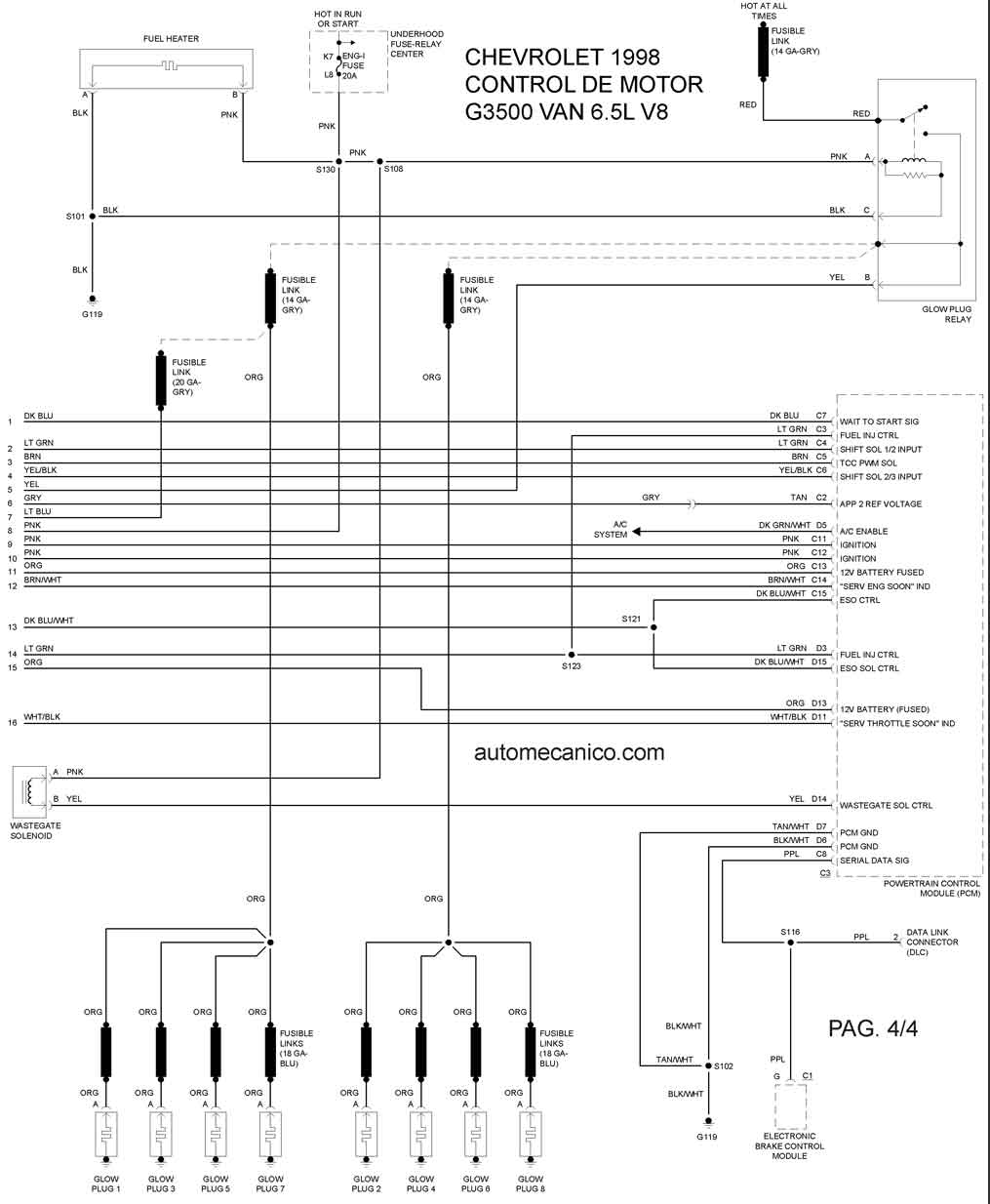

| 1998 | G3500 VAN 6.5L V8 | CONTROL DEL MOTOR 4/4 |
| Año | CHEVROLET | G3500 VAN 7.4L V8 1998 |

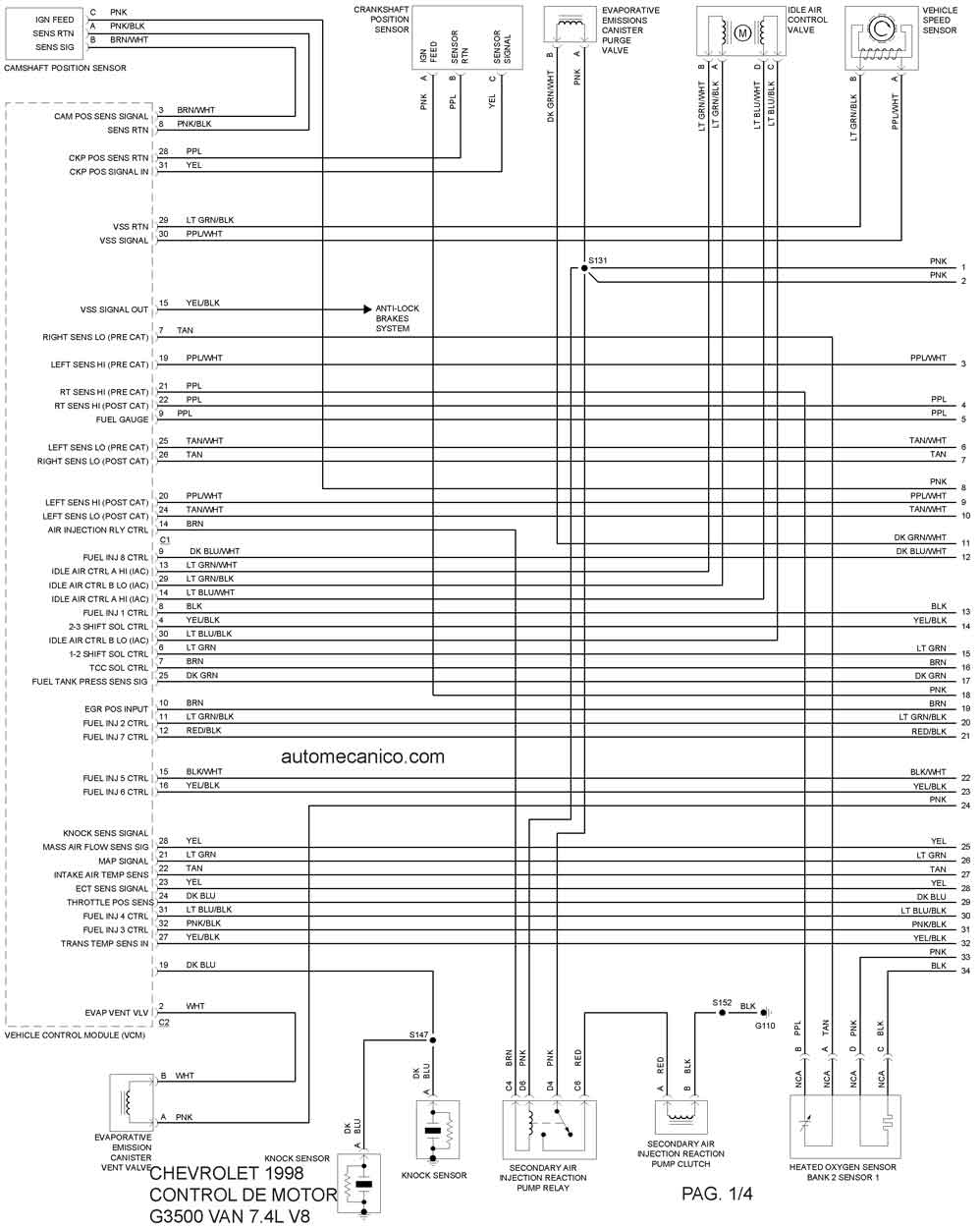

| 1998 | G3500 VAN 7.4L V8 | CONTROL DEL MOTOR 1/4 |

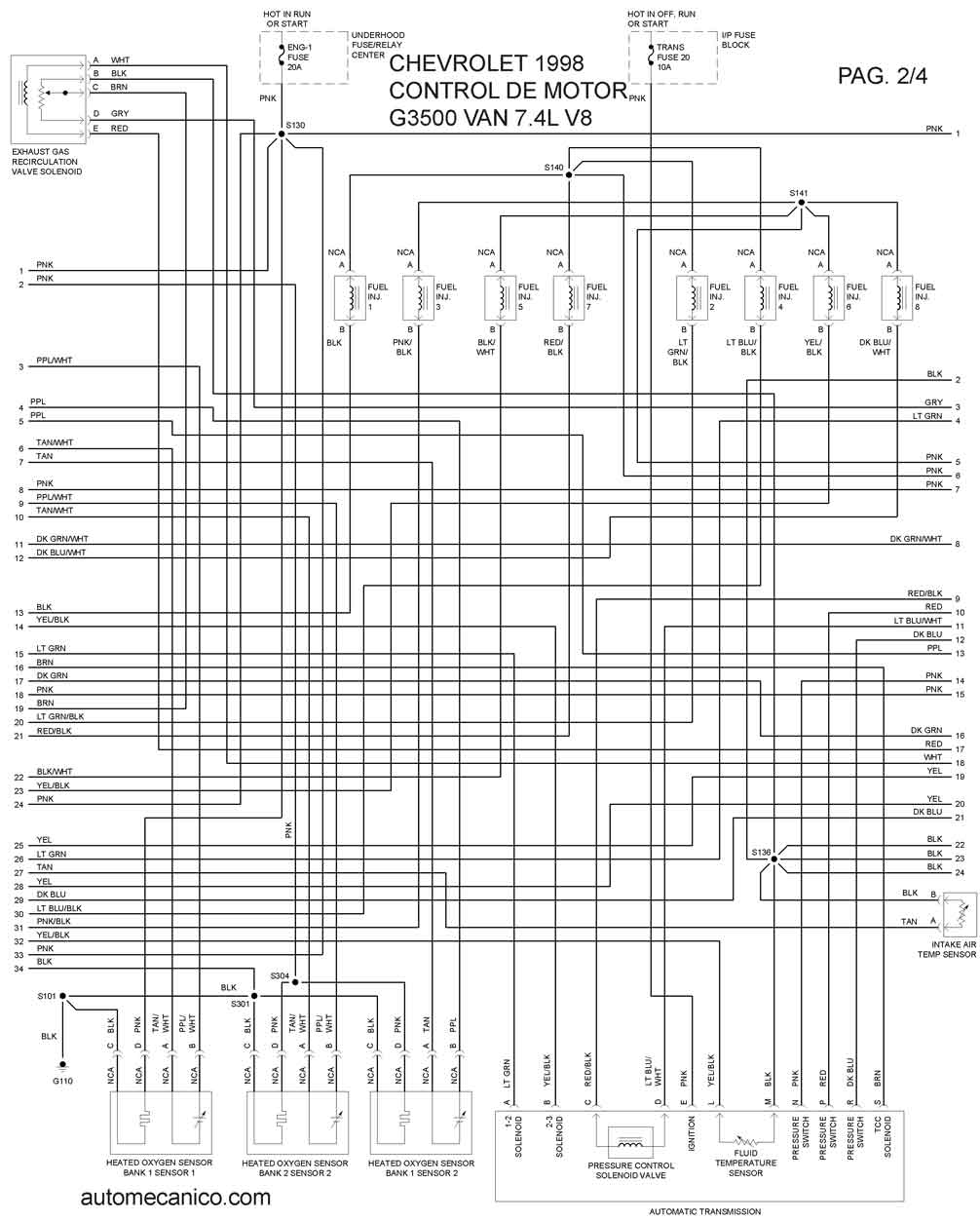

| 1998 | G3500 VAN 7.4L V8 | CONTROL DEL MOTOR 2/4 |
| 1998 | G3500 VAN 7.4L V8 | CONTROL DEL MOTOR 3/4 |
| 1998 | G3500 VAN 7.4L V8 | CONTROL DEL MOTOR 4/4 |
