CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 2005

DIAGRAMAS - CHEVROLET: Montecarlo, Suburban, Uplander -  2005 -

Diagramas especificos que representan el circuito que controla el funcionamiento del motor.

Q
ue es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

En Mecanica:

Podemos describir un Diagrama, como:

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
DIAGRAMAS Control del motor / CHEVROLET: Montecarlo, Suburban, Uplander - 2005 -
Año CHEVROLET MONTECARLO 3.4L V6

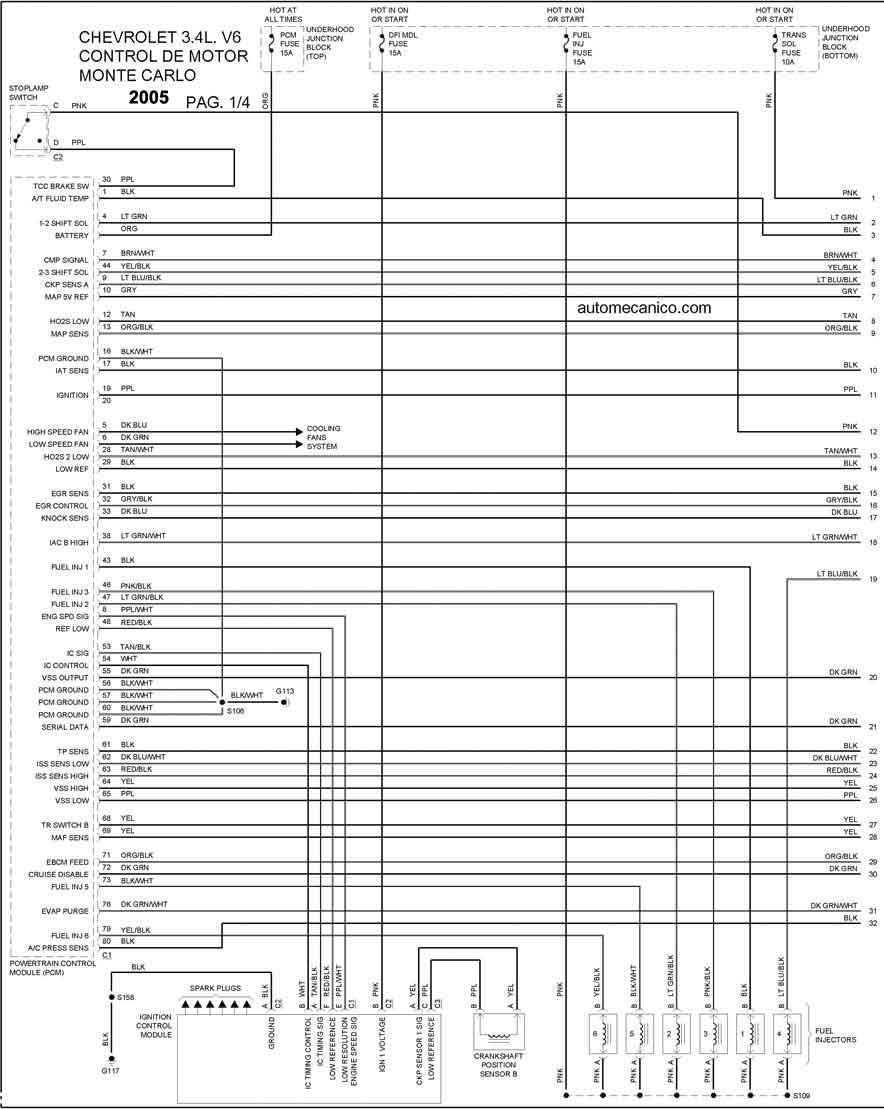

2005 MONTECARLO 3.4L V6 CONTROL DEL MOTOR 1/4

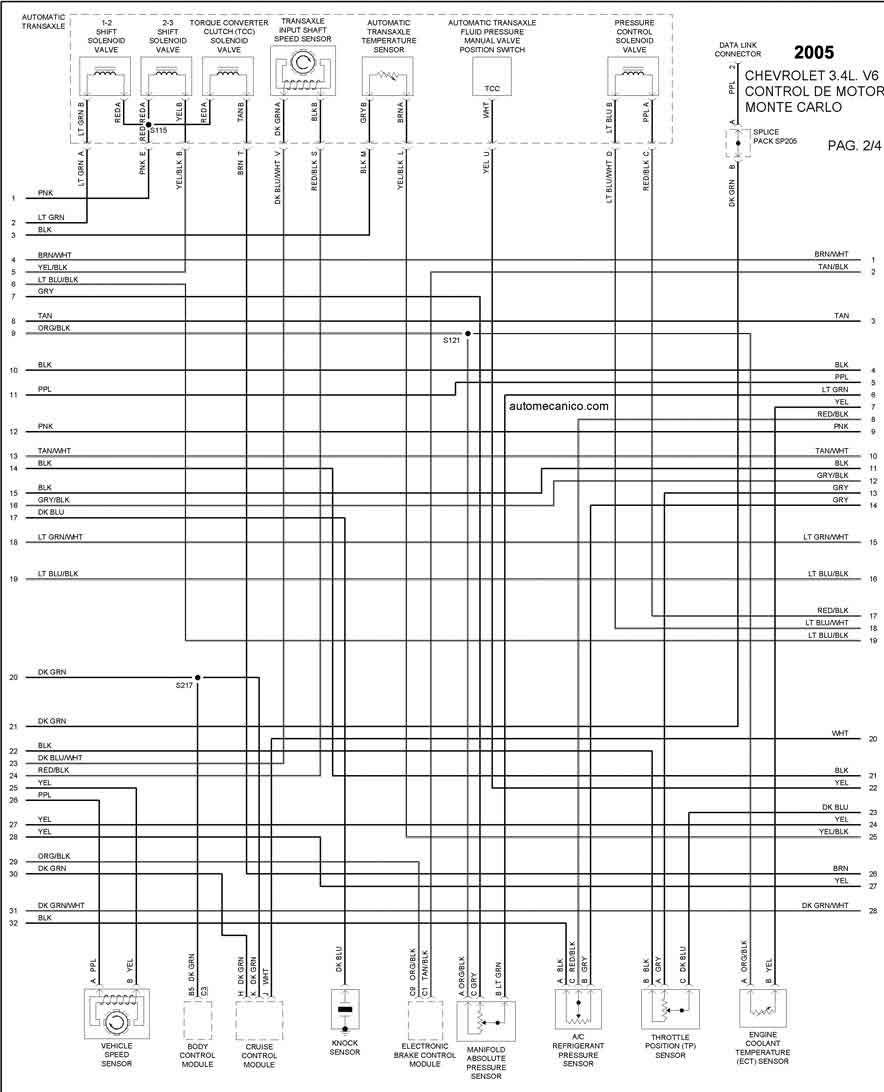

2005 MONTECARLO 3.4L V6 CONTROL DEL MOTOR 2/4

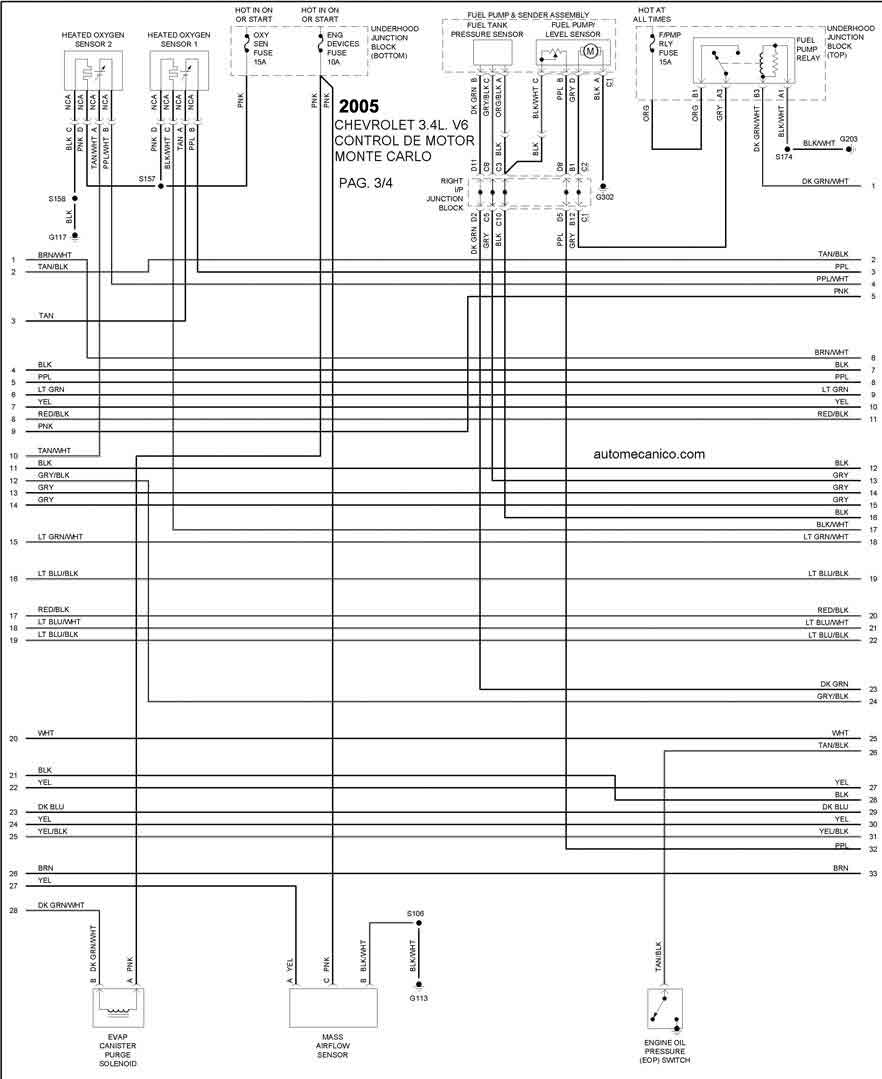

2005 MONTECARLO 3.4L V6 CONTROL DEL MOTOR 3/4

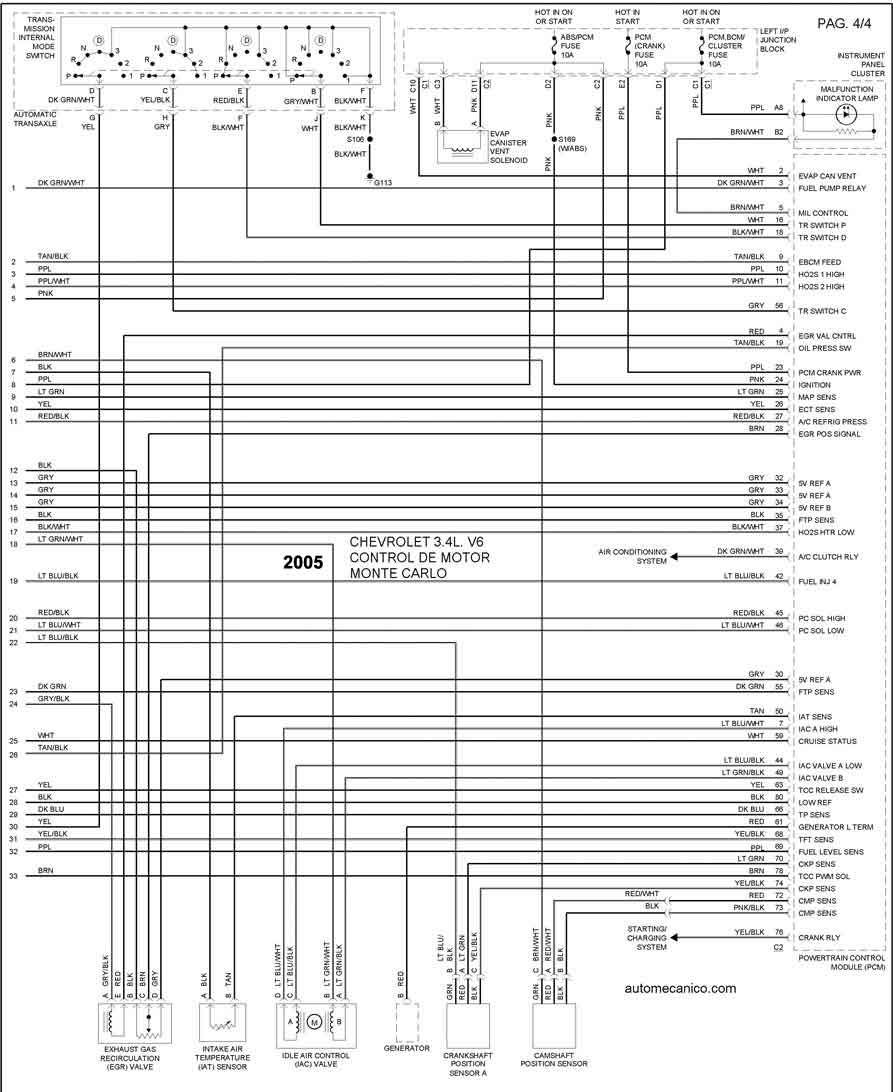

2005 MONTECARLO 3.4L V6 CONTROL DEL MOTOR 4/4
Año CHEVROLET MONTECARLO 3.8L V6
2005 MONTECARLO 3.8L V6 CONTROL DEL MOTOR 1/4

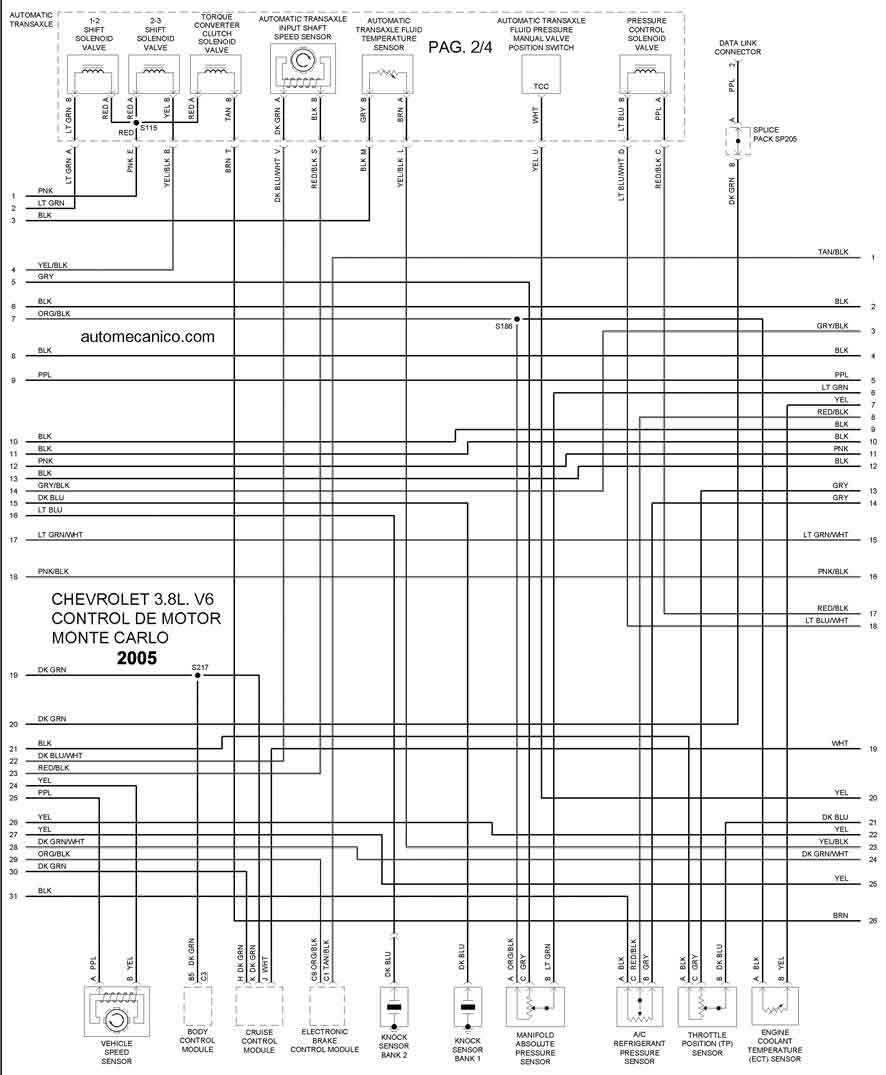

2005 MONTECARLO 3.8L V6 CONTROL DEL MOTOR 2/4

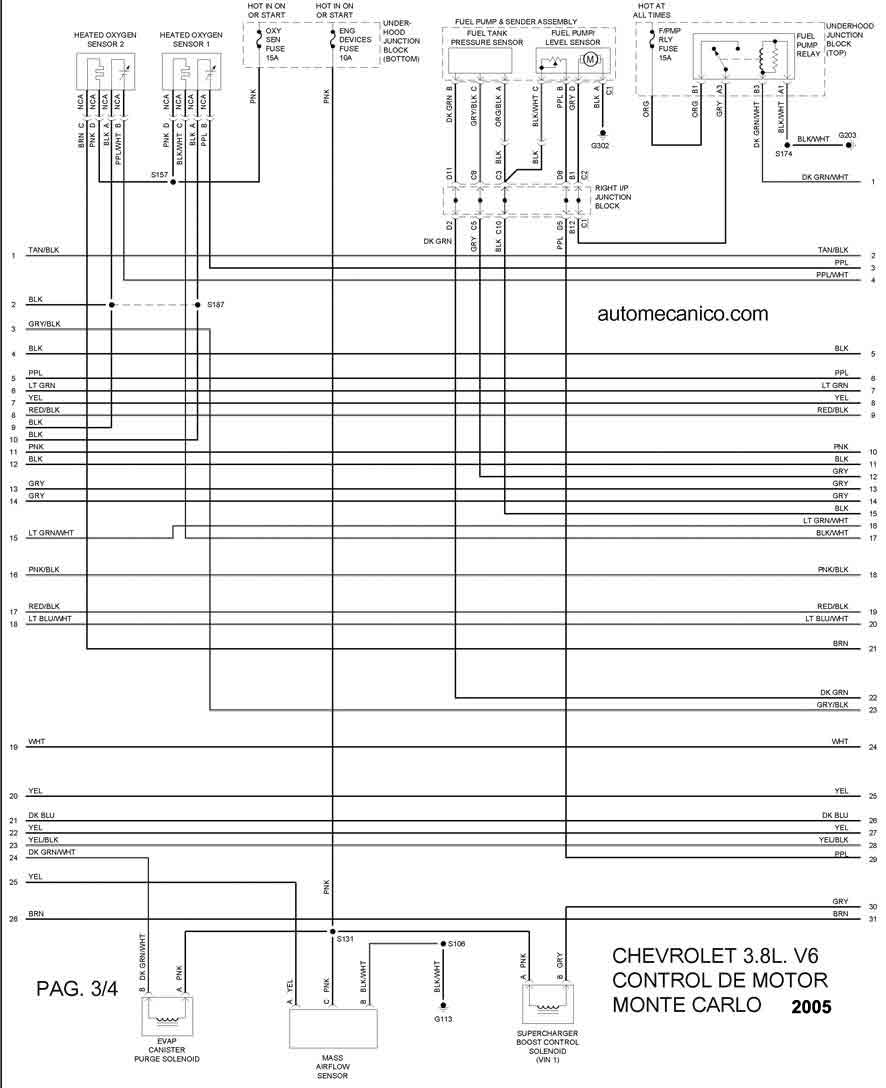

2005 MONTECARLO 3.8L V6 CONTROL DEL MOTOR 3/4

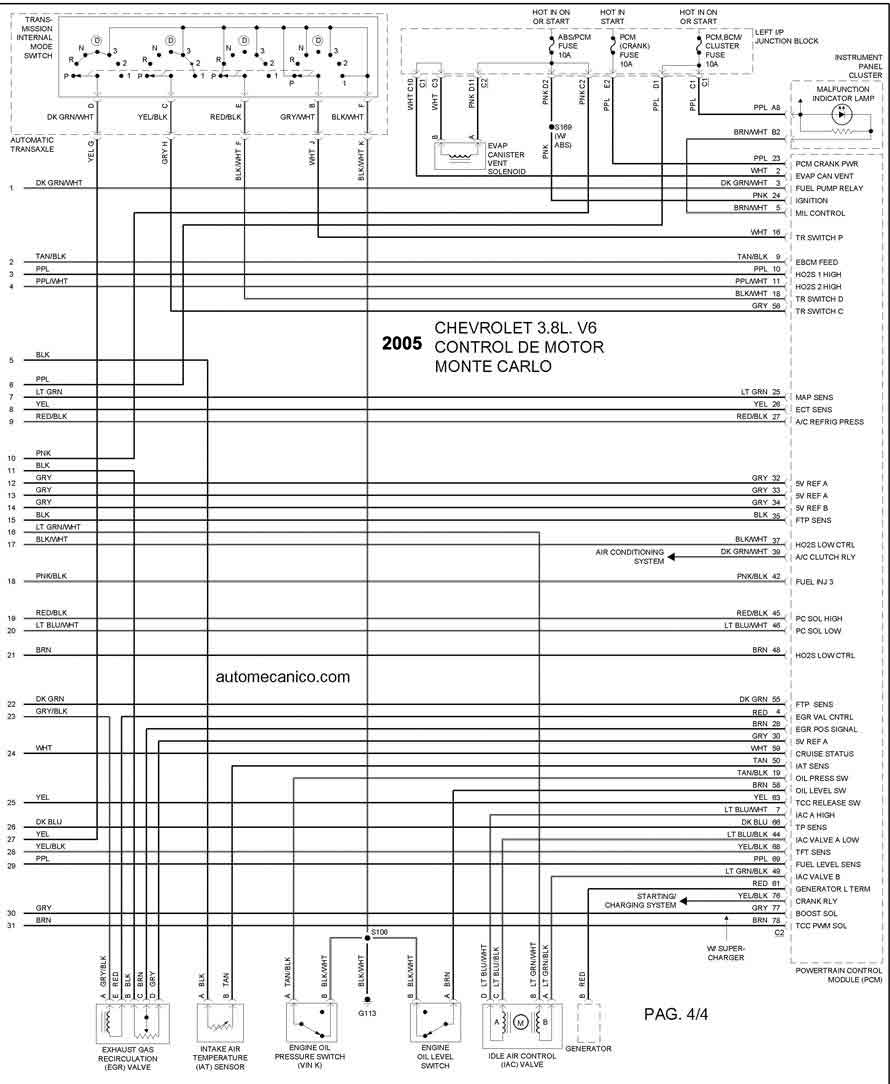

2005 MONTECARLO 3.8L V6 CONTROL DEL MOTOR 4/4
Año CHEVROLET SUBURBAN 1500 5.3L V8

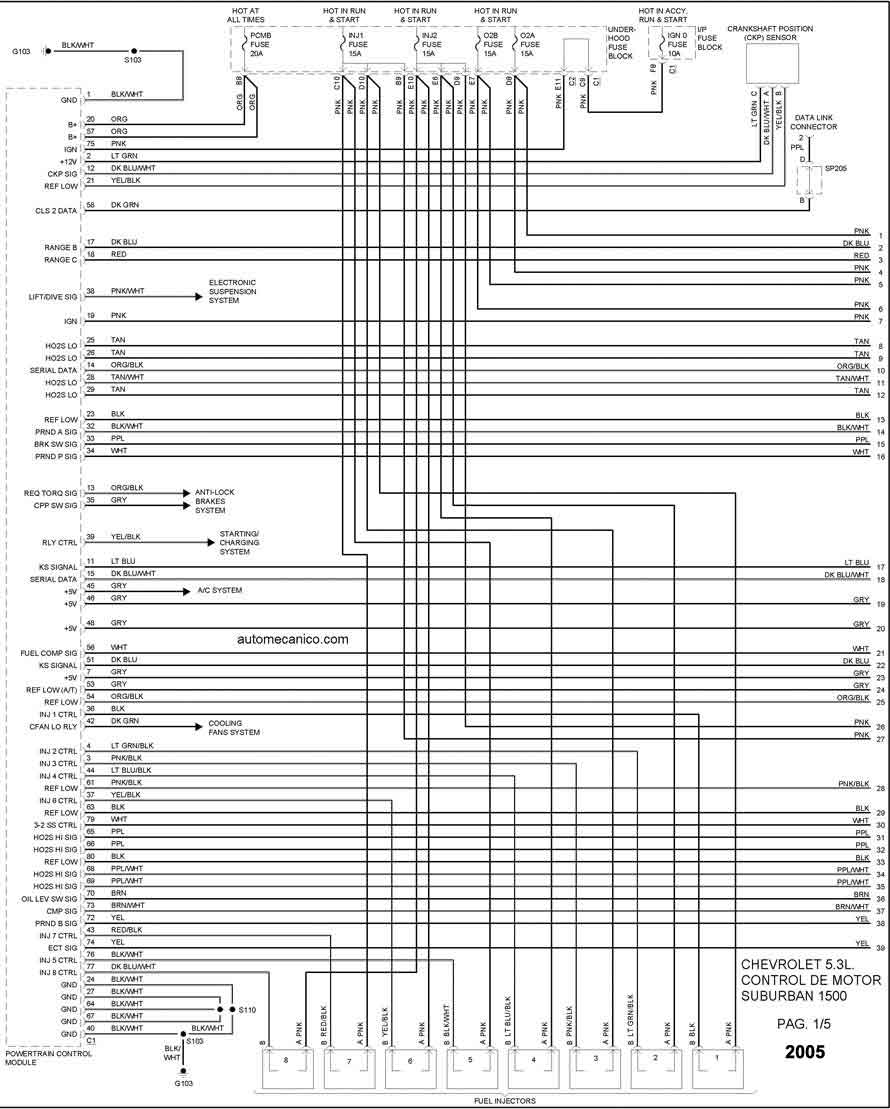

2005 SUBURBAN 1500 5.3L CONTROL DEL MOTOR 1/5

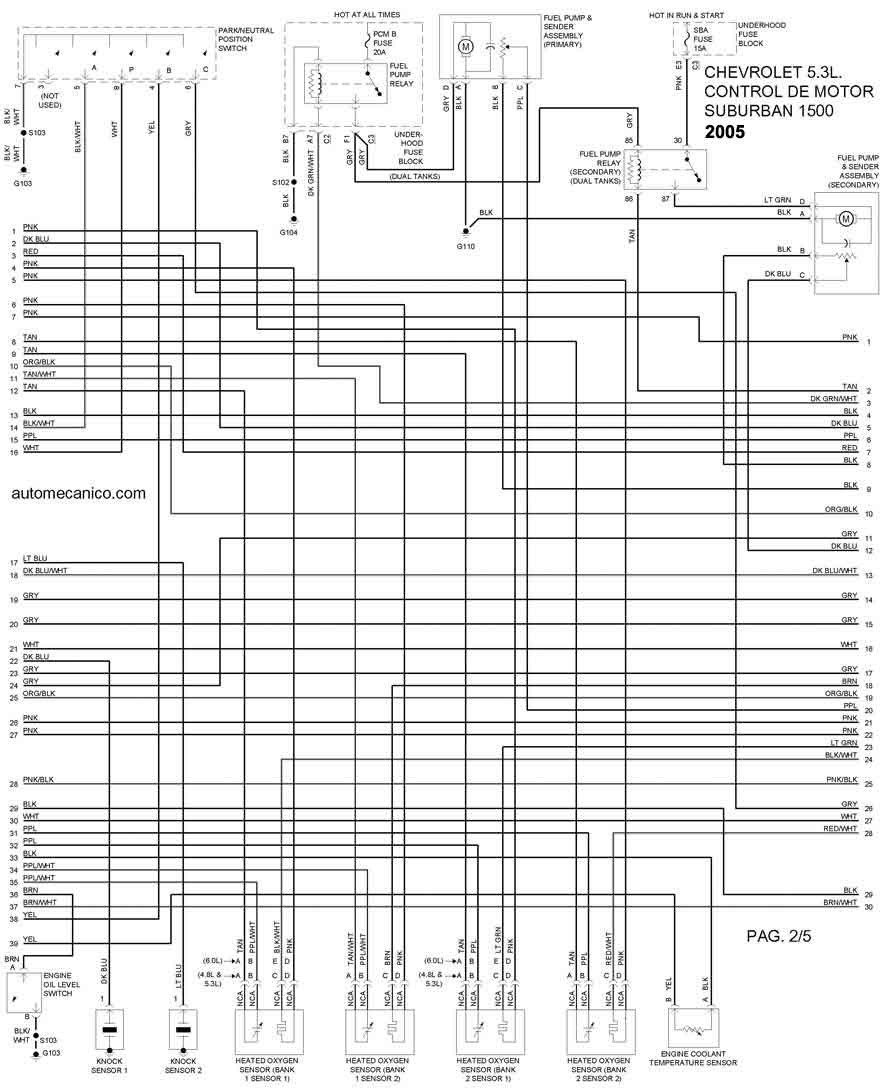

2005 SUBURBAN 1500 5.3L CONTROL DEL MOTOR 2/5

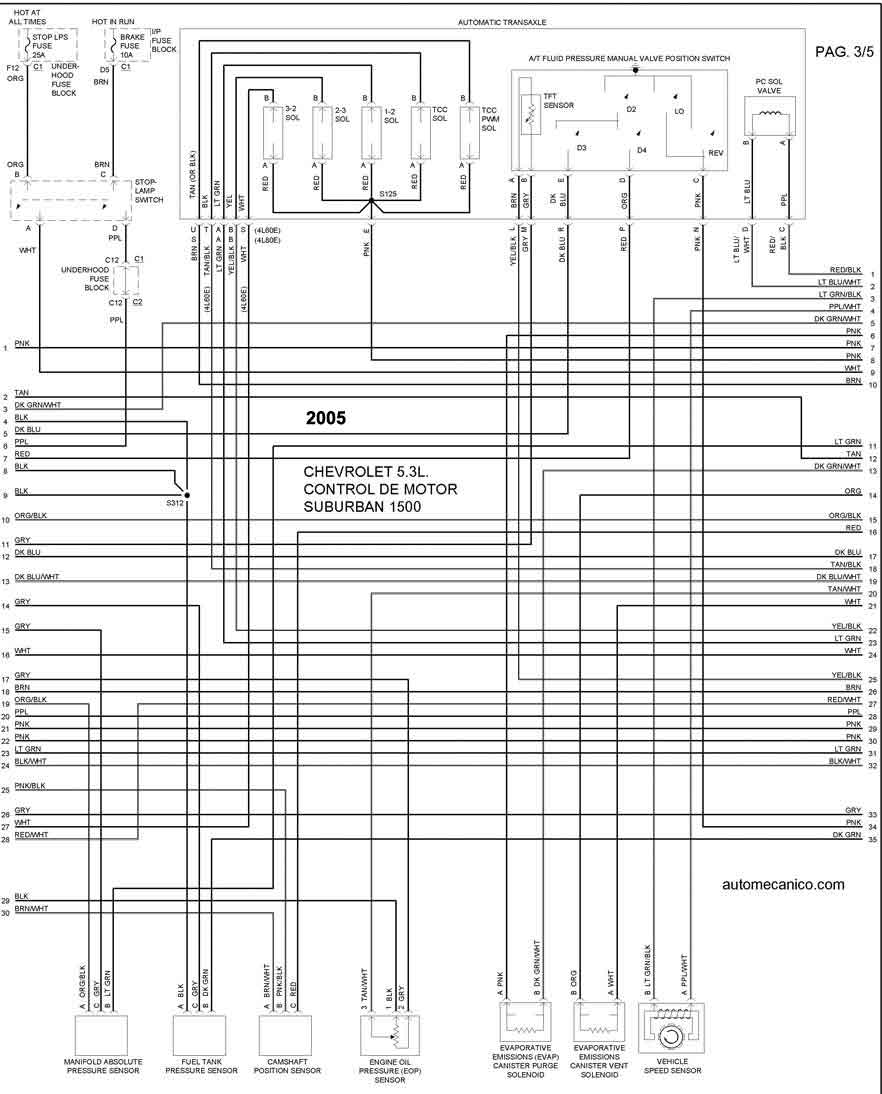

2005 SUBURBAN 1500 5.3L CONTROL DEL MOTOR 3/5

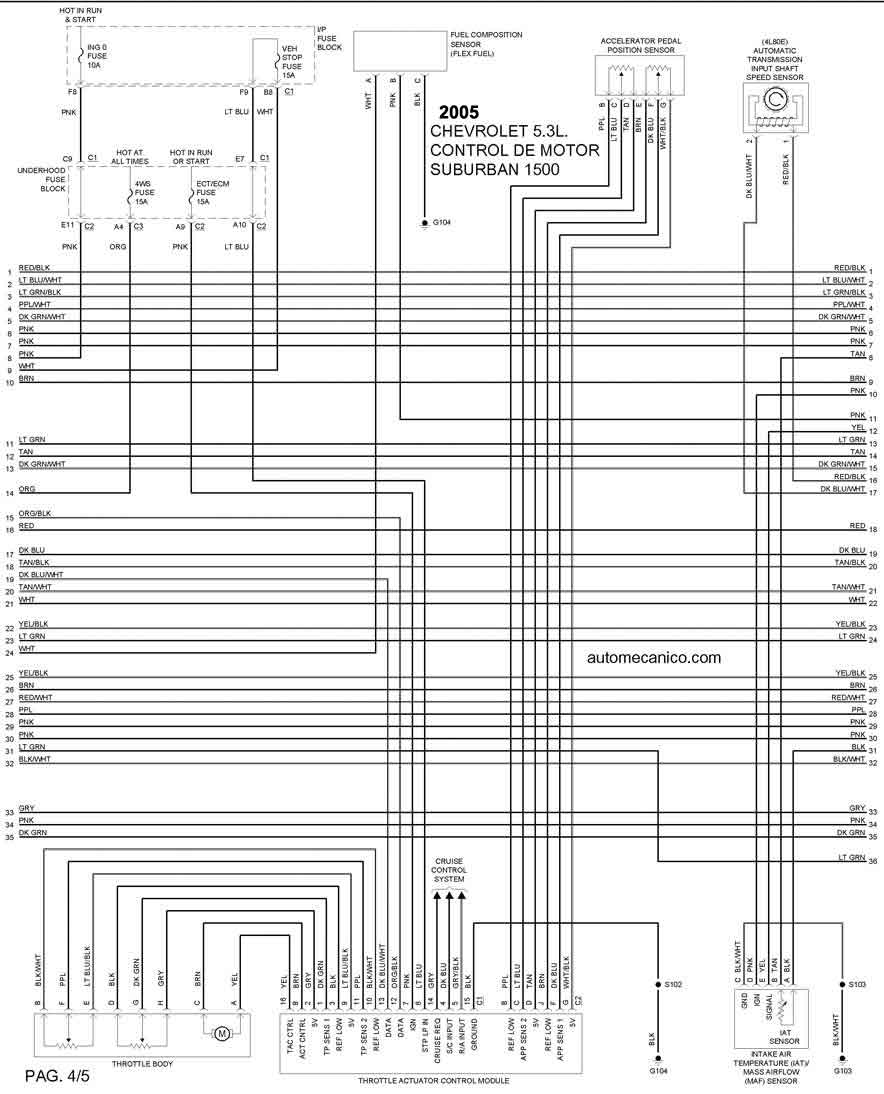

2005 SUBURBAN 1500 5.3L CONTROL DEL MOTOR 4/5

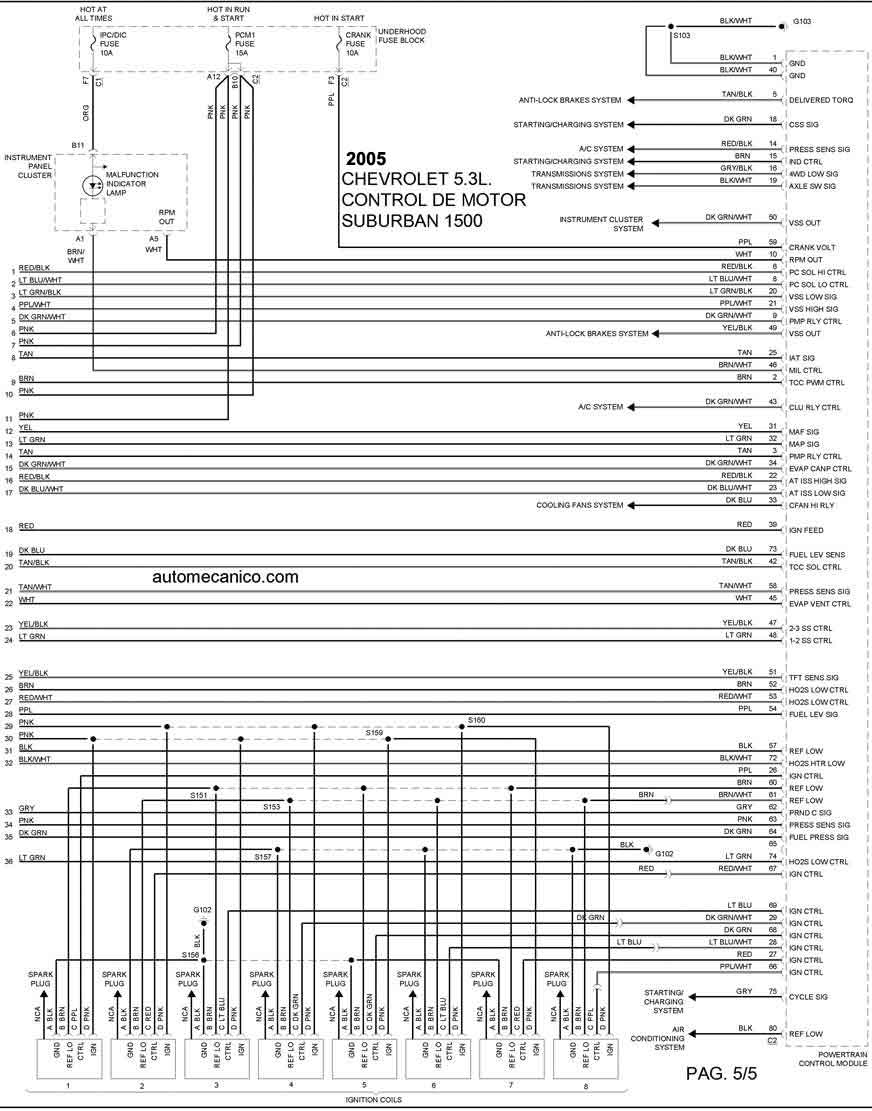

2005 SUBURBAN 1500 5.3L CONTROL DEL MOTOR 5/5
Año CHEVROLET UPLANDER 3.5L V6

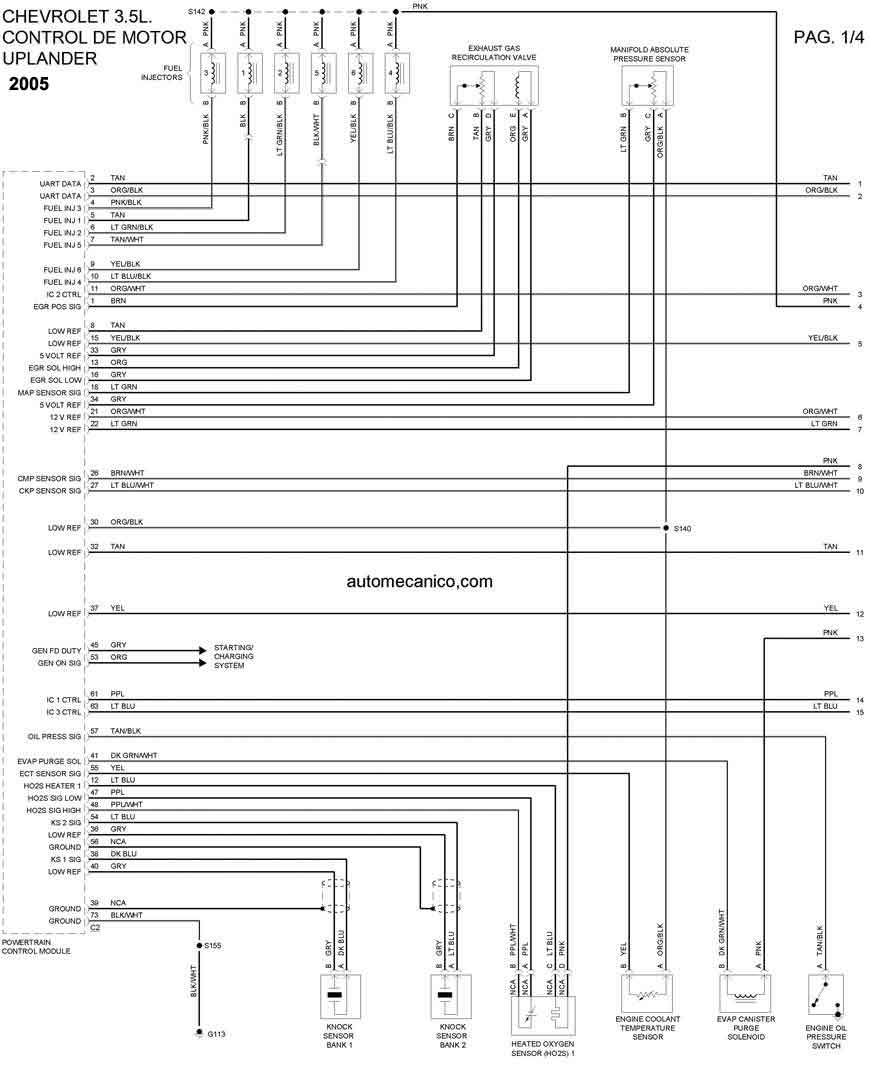

2005 UPLANDER 3.5L V6 CONTROL DEL MOTOR 1/4

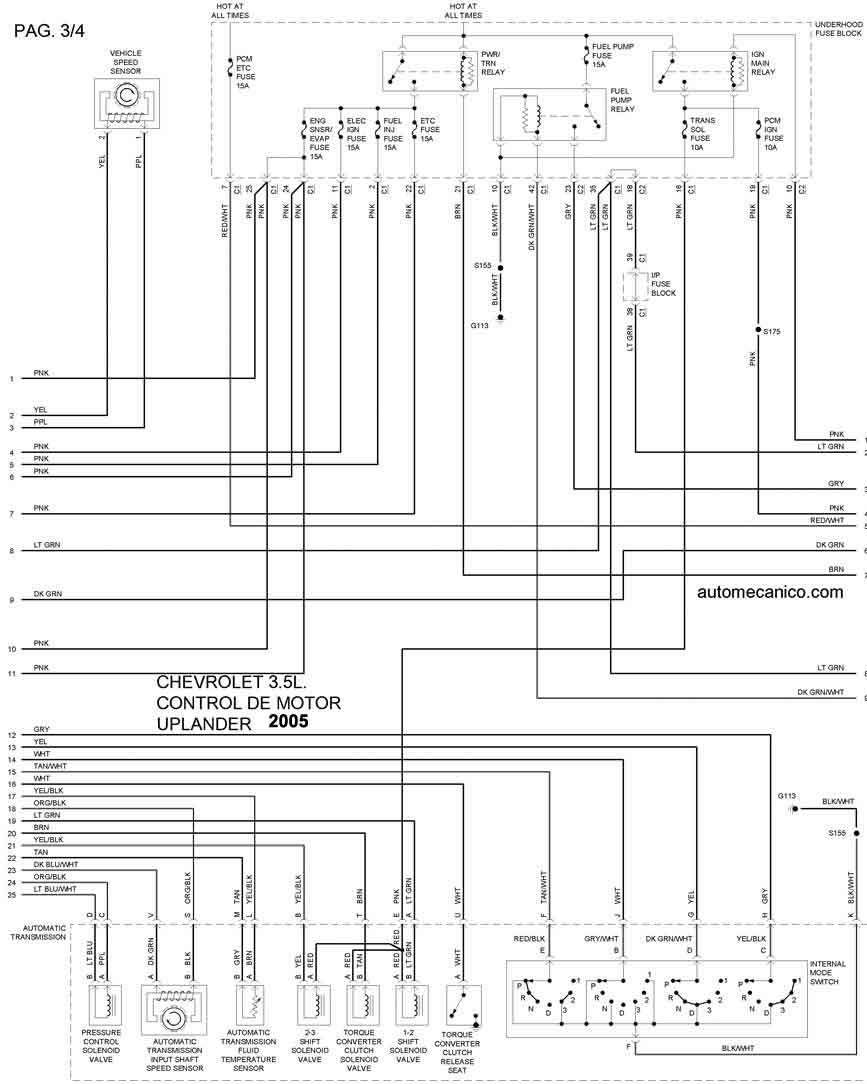

2005 UPLANDER 3.5L V6 CONTROL DEL MOTOR 2/4

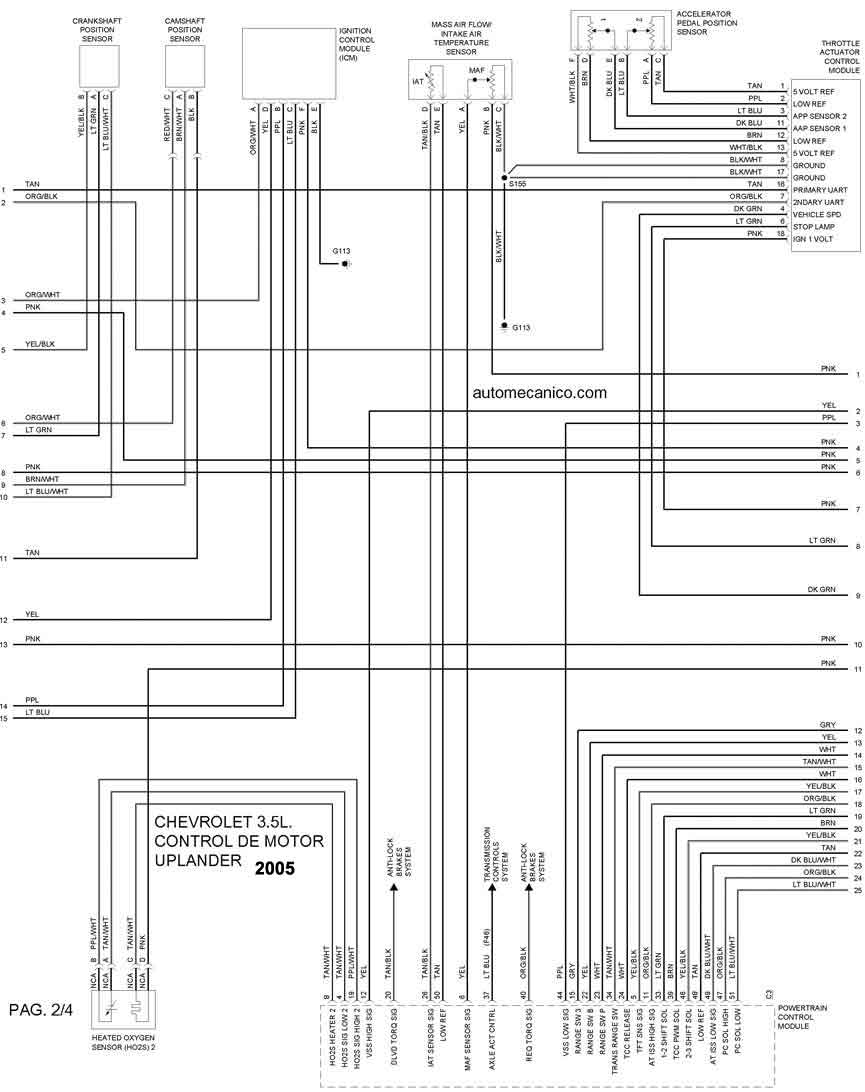

2005 UPLANDER 3.5L V6 CONTROL DEL MOTOR 3/4

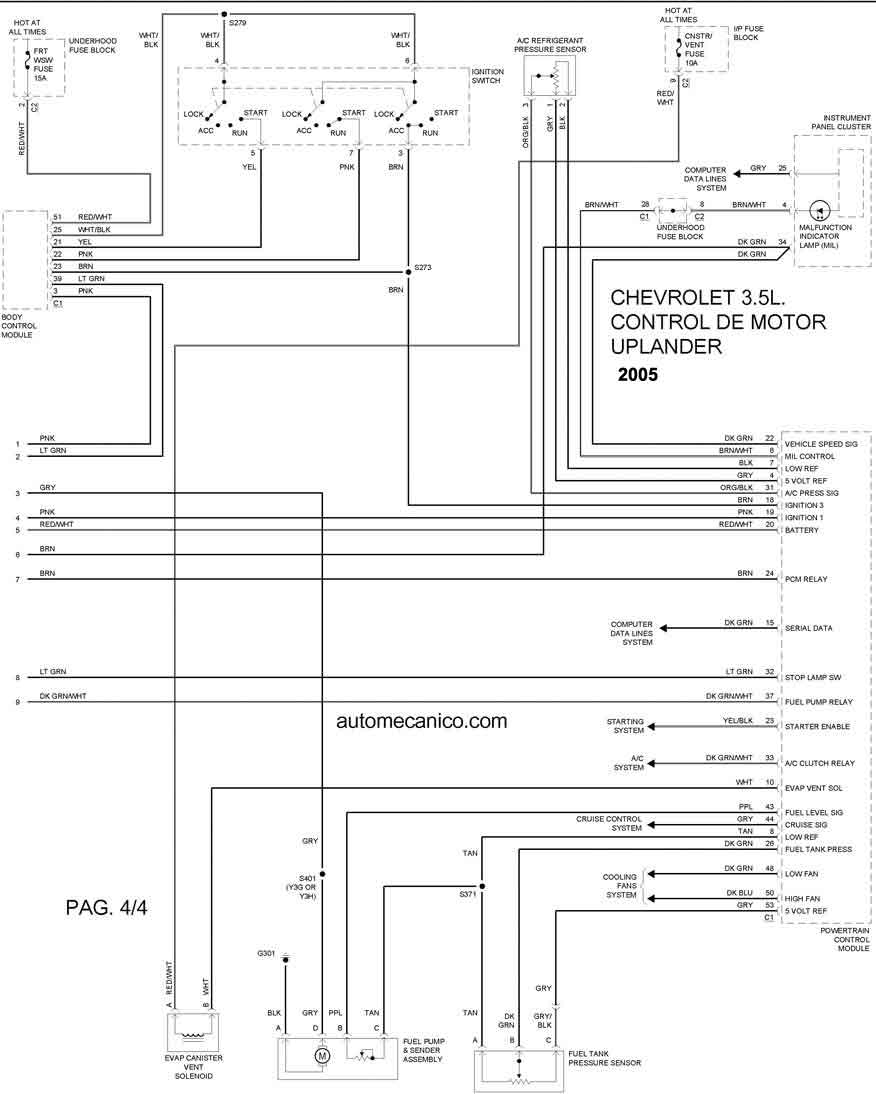

2005 UPLANDER 3.5L V6 CONTROL DEL MOTOR 4/4
