| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 2005 |
DIAGRAMAS - CHEVROLET: Impala, Malibu - 2005 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / CHEVROLET: Impala, Malibu - 2005 - |
| Año | CHEVROLET | IMPALA 3.4L V6 2005 |

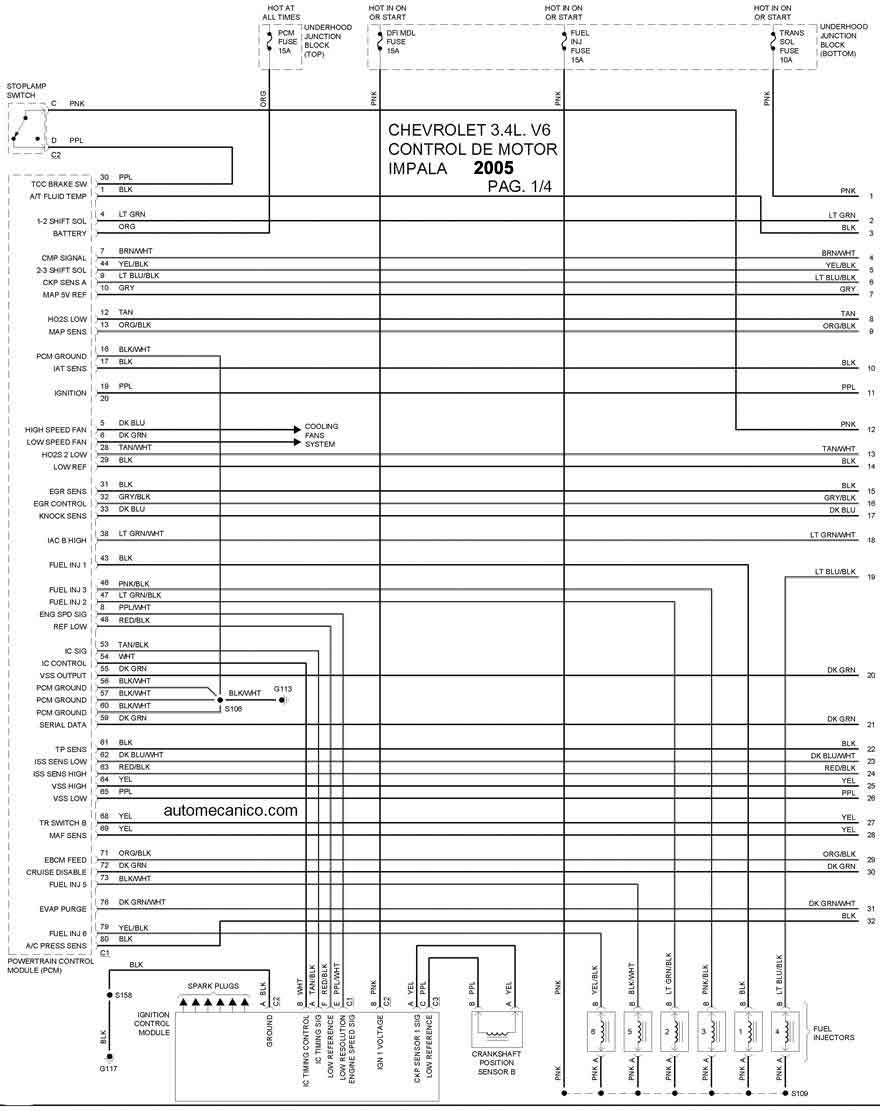

| 2005 | IMPALA 3.4 V6 | CONTROL DEL MOTOR 1/4 |

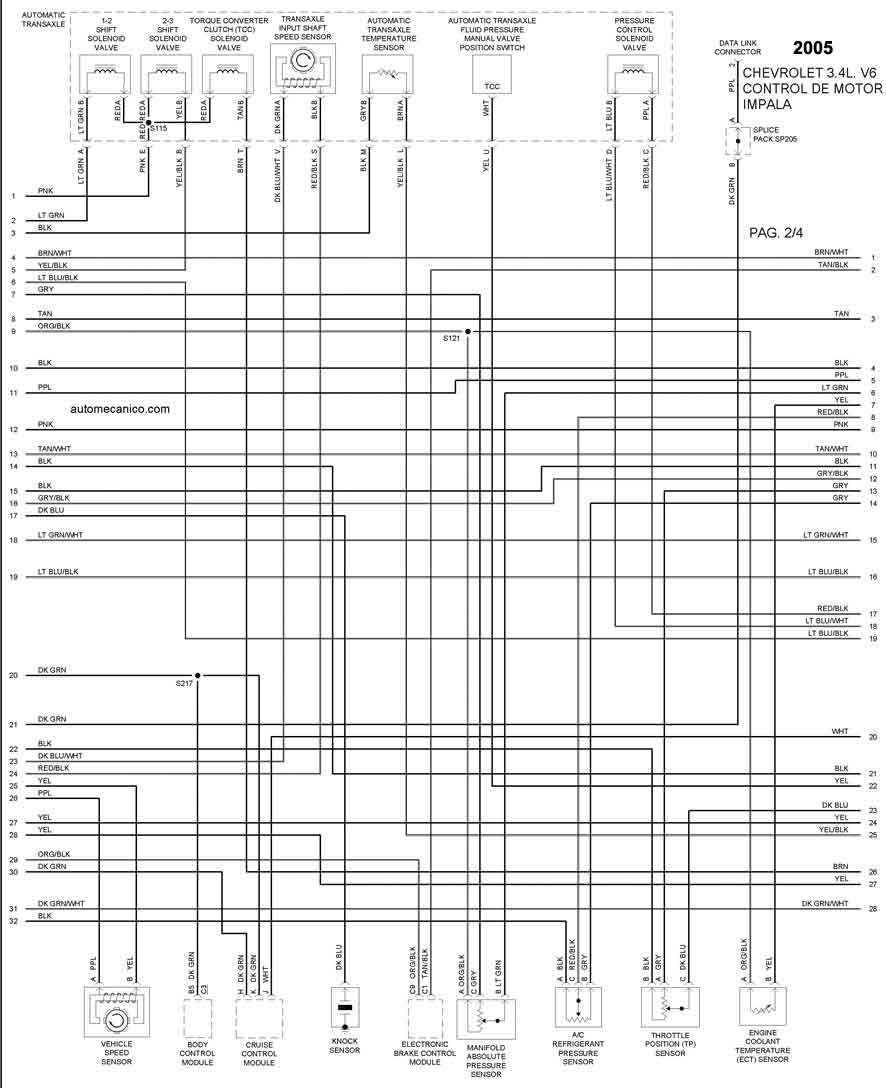

| 2005 | IMPALA 3.4 V6 | CONTROL DEL MOTOR 2/4 |

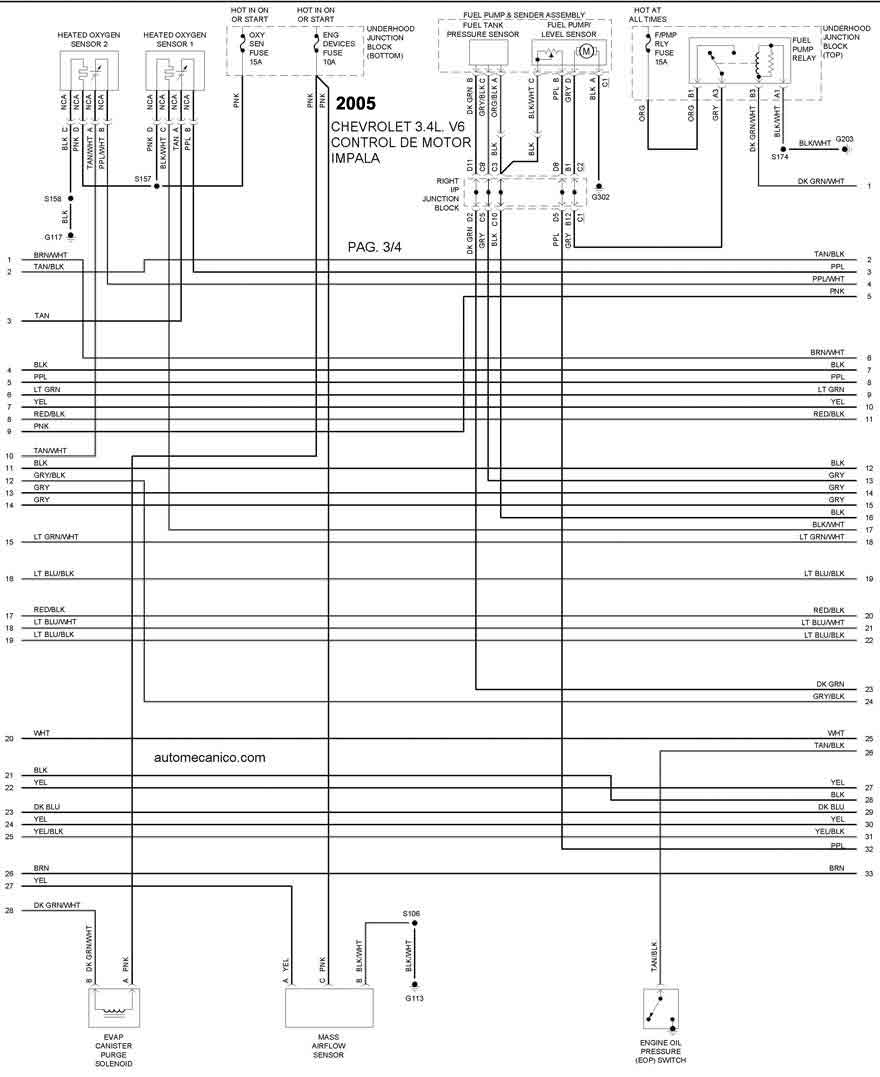

| 2005 | IMPALA 3.4 V6 | CONTROL DEL MOTOR 3/4 |

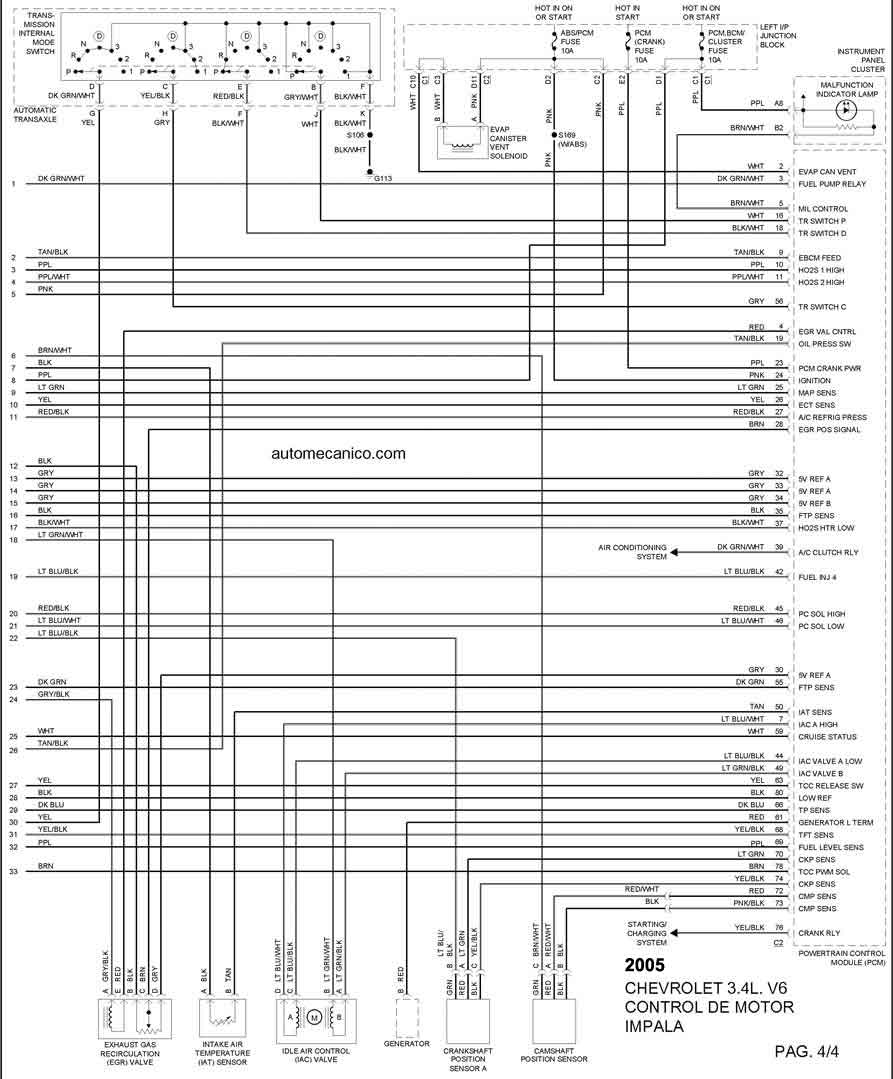

| 2005 | IMPALA 3.4 V6 | CONTROL DEL MOTOR 4/4 |
| Año | CHEVROLET | IMPALA 3.8L V6 2005 |

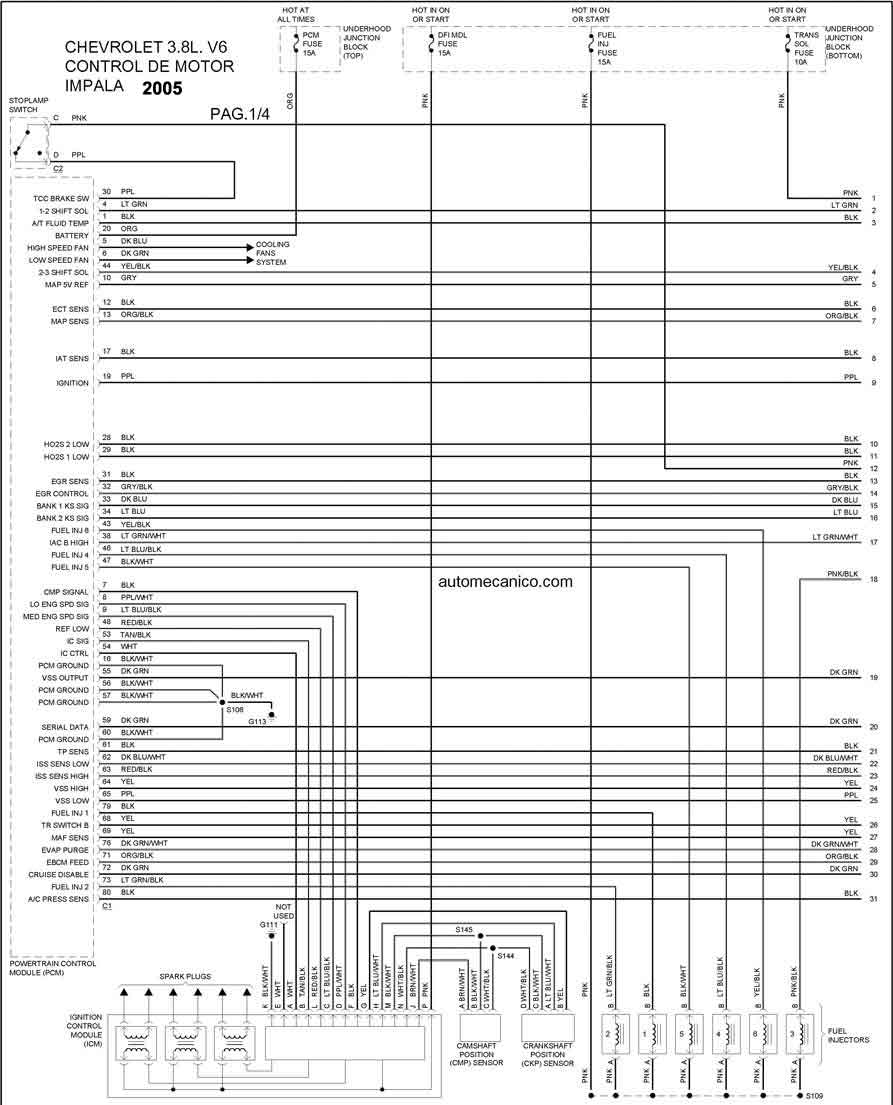

| 2005 | IMPALA 3.8 V6 | CONTROL DEL MOTOR 1/4 |

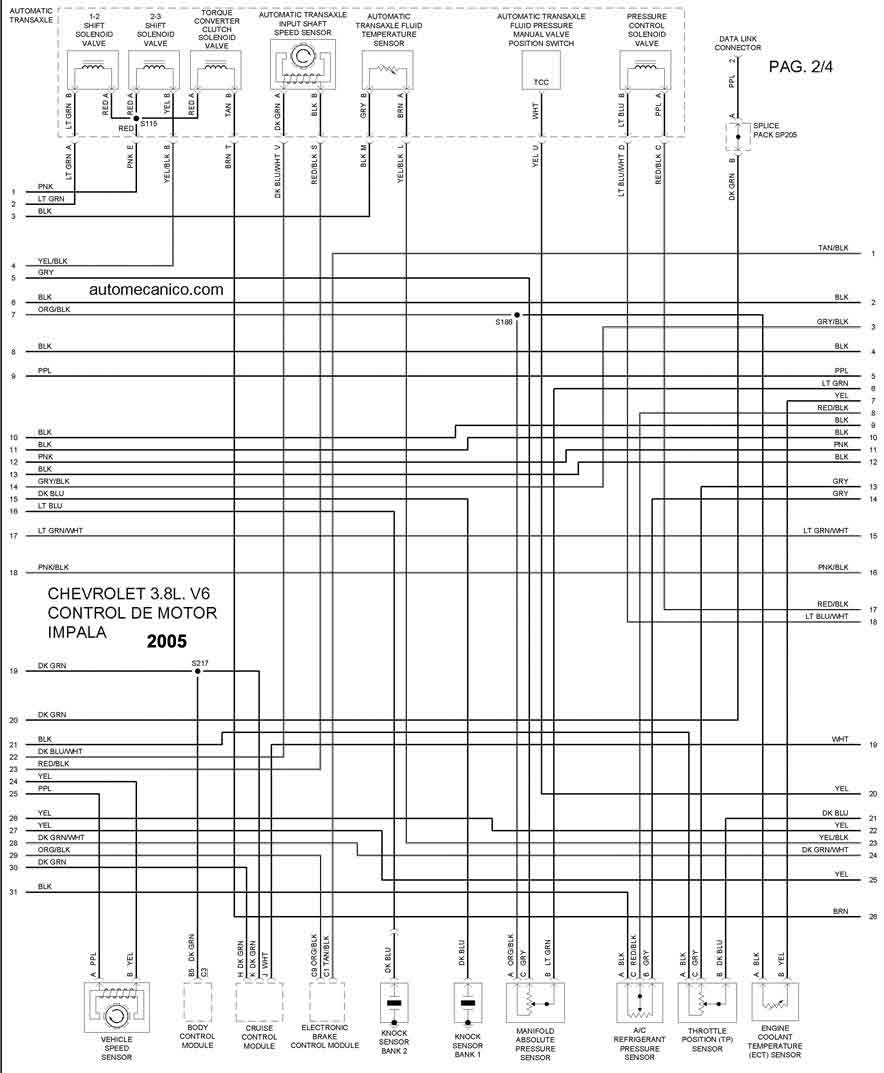

| 2005 | IMPALA 3.8 V6 | CONTROL DEL MOTOR 2/4 |

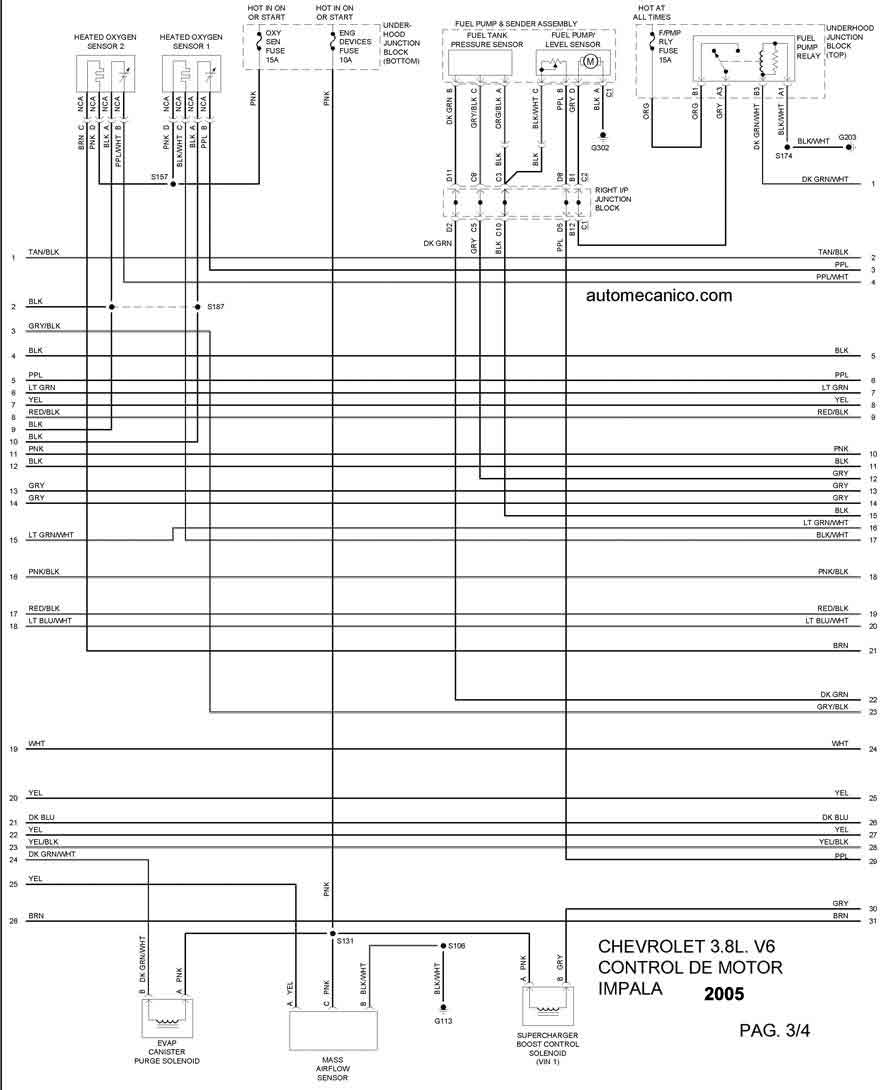

| 2005 | IMPALA 3.8 V6 | CONTROL DEL MOTOR 3/4 |

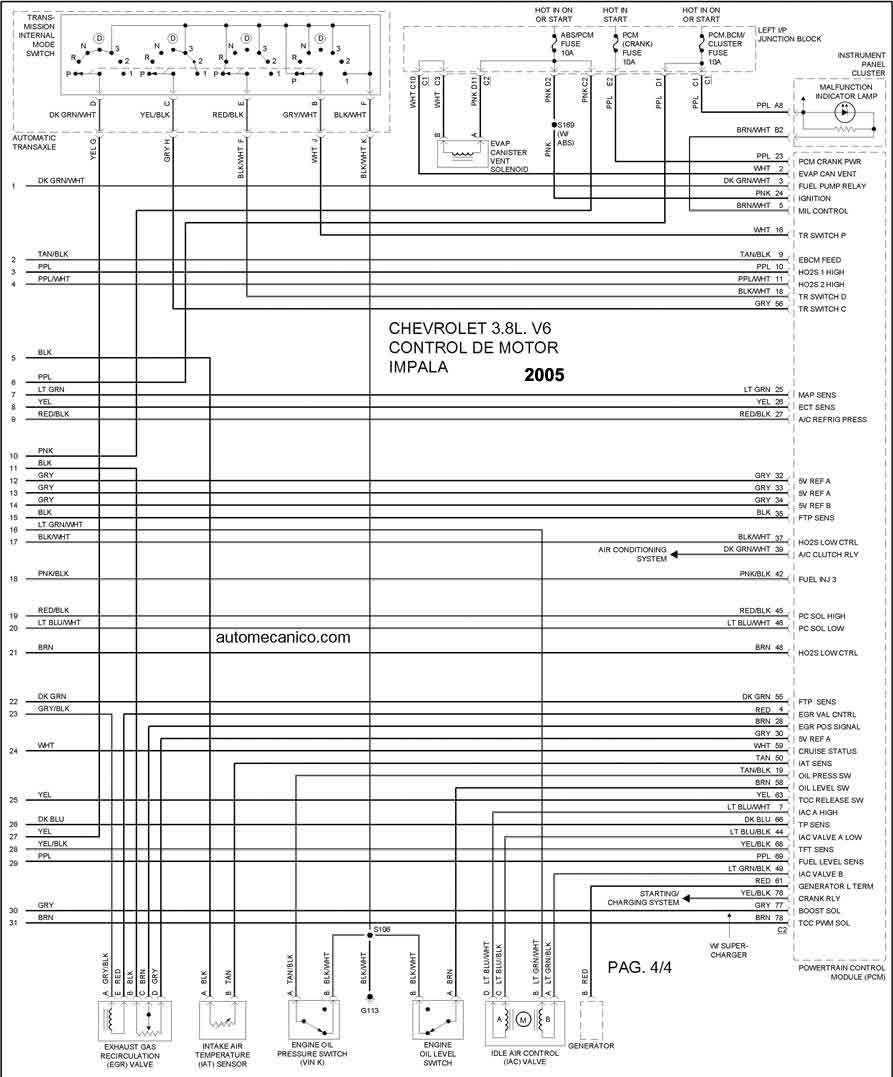

| 2005 | IMPALA 3.8 V6 | CONTROL DEL MOTOR 4/4 |
| Año | CHEVROLET - PDF | IMPALA 3.6 V6 2013 - PDF |
| 2013 | IMPALA 3.6 V6 1/5 | CONTROL DEL MOTOR - PDF |
| 2013 | IMPALA 3.6 V6 1/5 | CONTROL DEL MOTOR- PDF |
| 2013 | IMPALA 3.6 V6 1/5 | CONTROL DEL MOTOR - PDF |
| 2013 | IMPALA 3.6 V6 1/5 | CONTROL DEL MOTOR - PDF |
| 2013 | IMPALA 3.6 V6 1/5 | CONTROL DEL MOTOR - PDF |
| Año | CHEVROLET | MALIBU 2.2L 4 CIL 2005 |

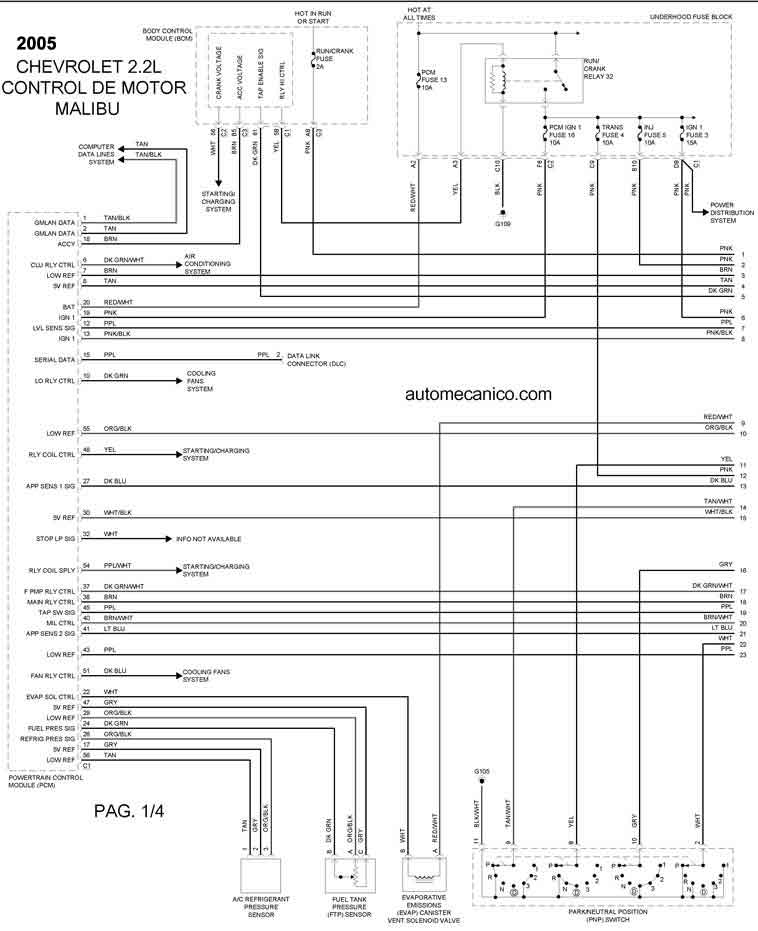

| 2005 | MALIBU 2.2 4 CIL | CONTROL DEL MOTOR 1/4 |

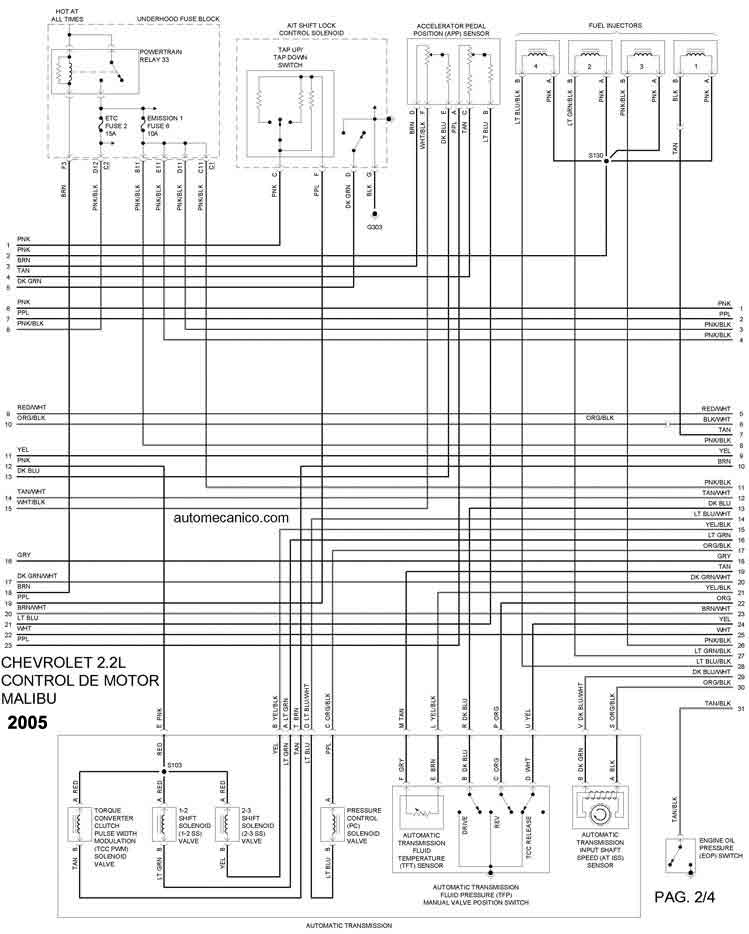

| 2005 | MALIBU 2.2 4 CIL | CONTROL DEL MOTOR 2/4 |

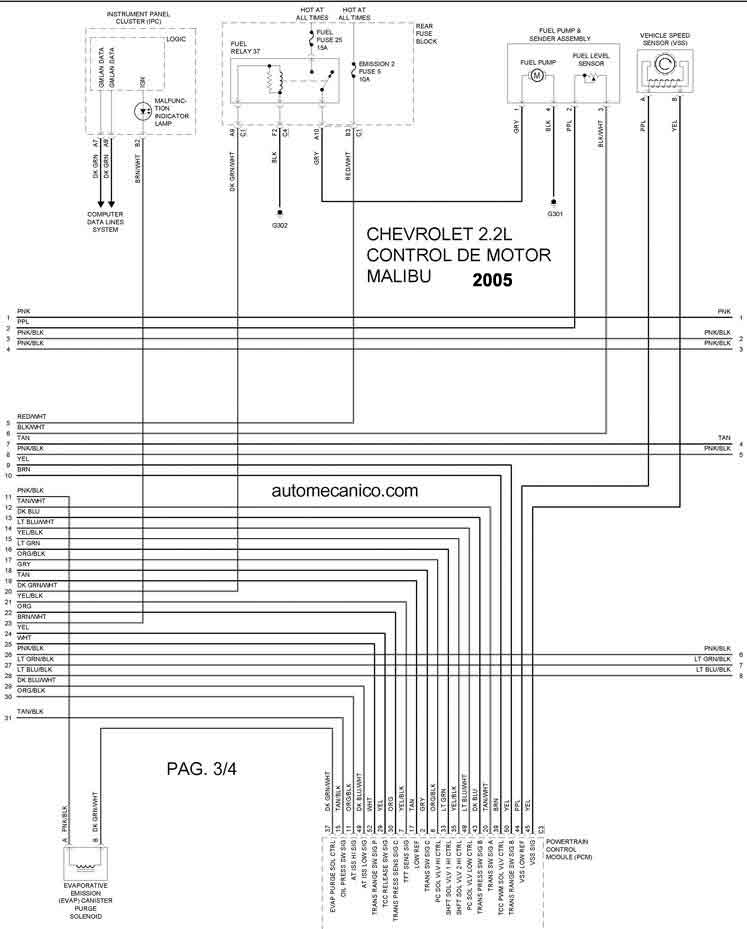

| 2005 | MALIBU 2.2 4 CIL | CONTROL DEL MOTOR 3/4 |

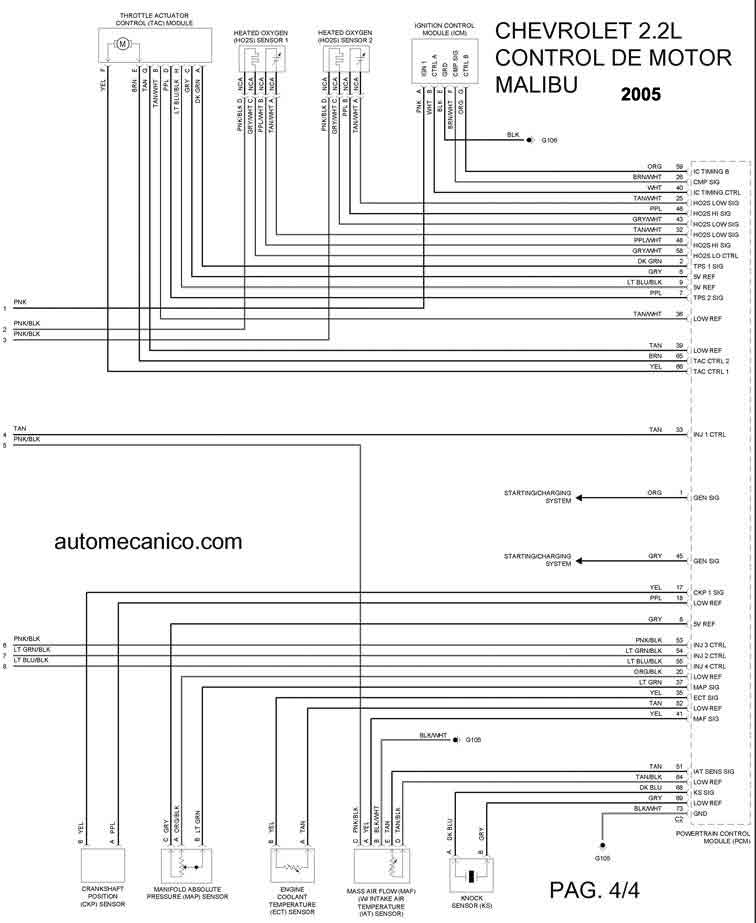

| 2005 | MALIBU 2.2 4 CIL | CONTROL DEL MOTOR 4/4 |
