| CONTROL DEL MOTOR - ENGINE CONTROL - DIAGRAMAS - ESQUEMAS - CHEVROLET 2005 |
DIAGRAMAS - CHEVROLET: Aveo, Cavalier, Classic, Cobalt - 2005 - |
| Diagramas especificos que representan el circuito que controla el
funcionamiento del motor. Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?. En Mecanica: Podemos describir un Diagrama, como: Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
| DIAGRAMAS Control del motor / CHEVROLET: Aveo, Cavalier, Classic, Cobalt - 2005 - |
| Año | CHEVROLET | AVEO 1.6L 4 CIL |
| 2005 | AVEO 1.6L 4 CIL | CONTROL DEL MOTOR 1/4 |

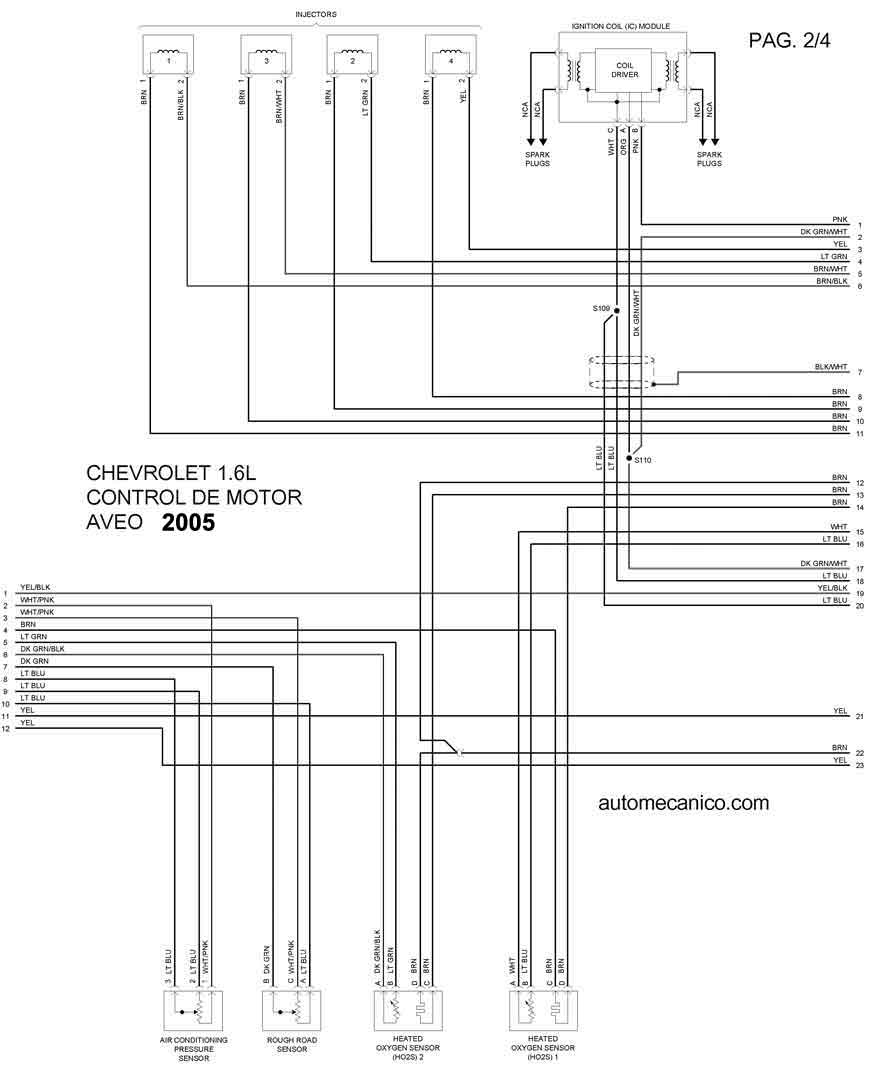

| 2005 | AVEO 1.6L 4 CIL | CONTROL DEL MOTOR 2/4 |

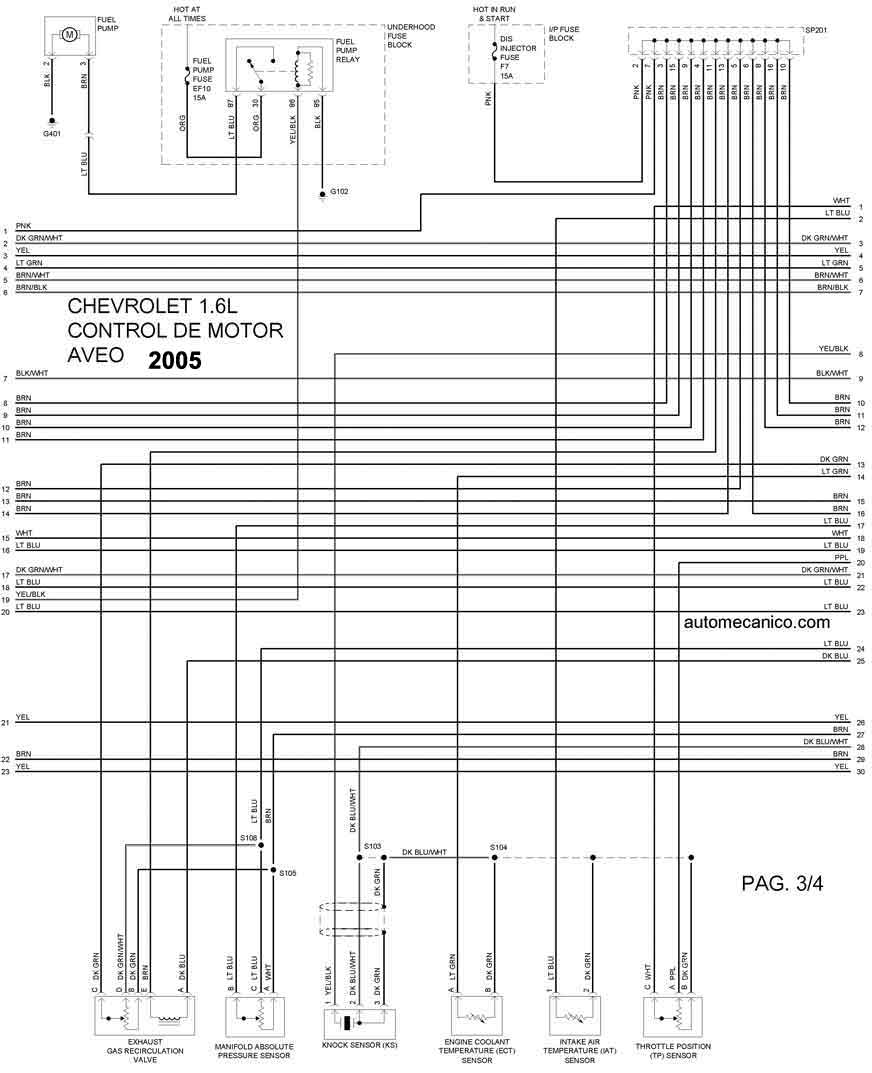

| 2005 | AVEO 1.6L 4 CIL | CONTROL DEL MOTOR 3/4 |
| 2005 | AVEO 1.6L 4 CIL | CONTROL DEL MOTOR 4/4 |
| Año | CHEVROLET | CAVALIER 2.2L 4 CIL |

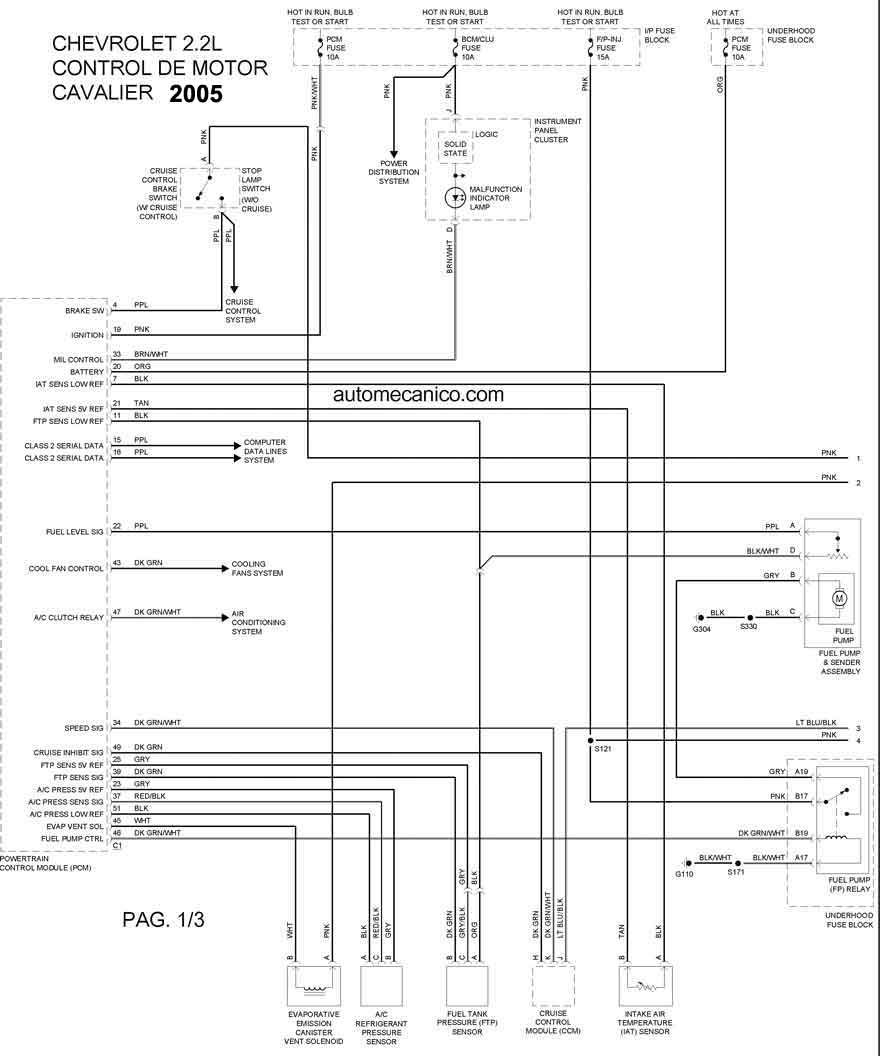

| 2005 | CAVALIER 2.2L 4 CIL | CONTROL DEL MOTOR 1/3 |

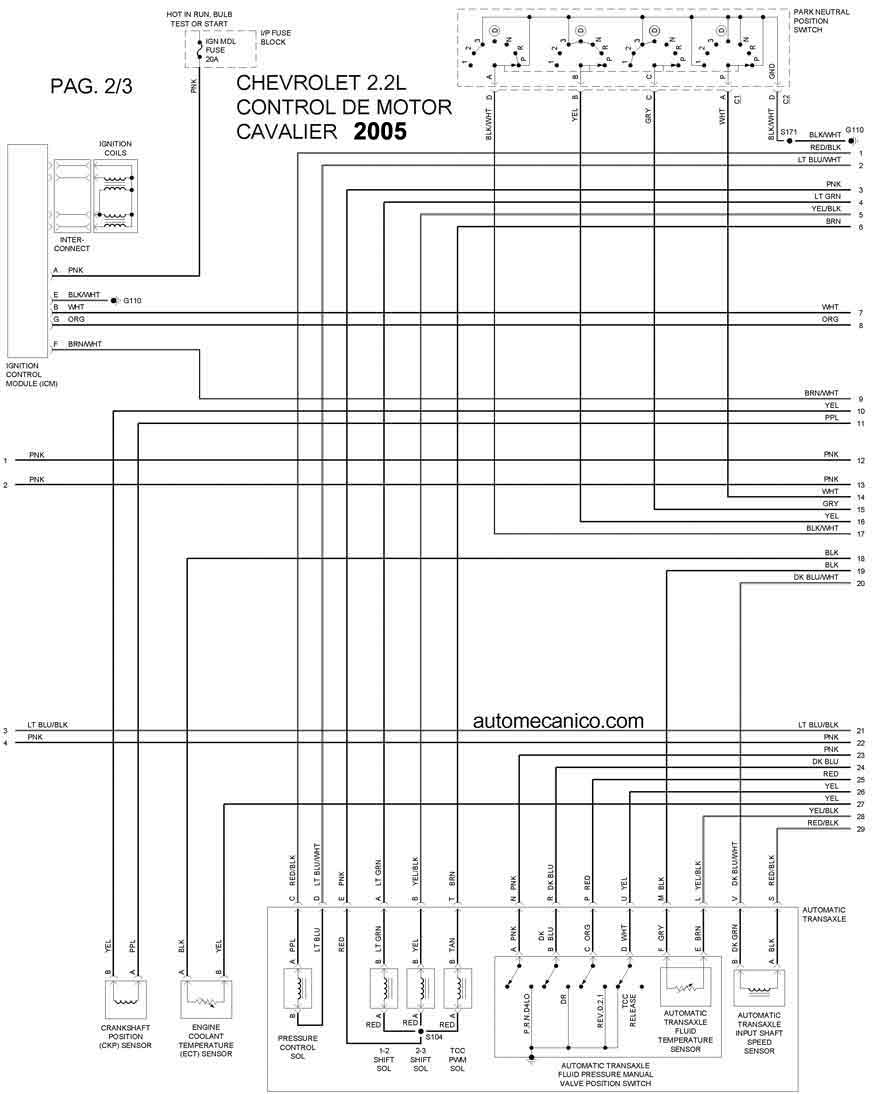

| 2005 | CAVALIER 2.2L 4 CIL | CONTROL DEL MOTOR 2/3 |

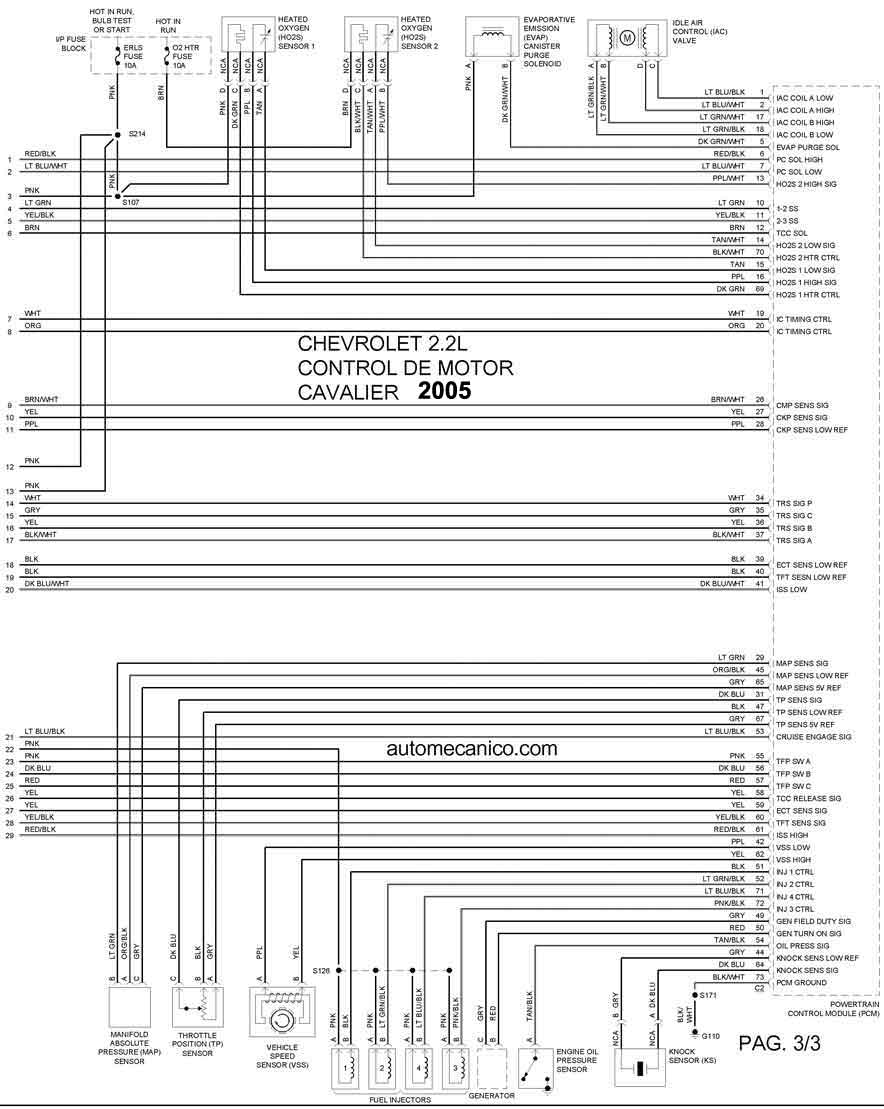

| 2005 | CAVALIER 2.2L 4 CIL | CONTROL DEL MOTOR 3/3 |
| Año | CHEVROLET | CLASSIC 2.2L 4 CIL |

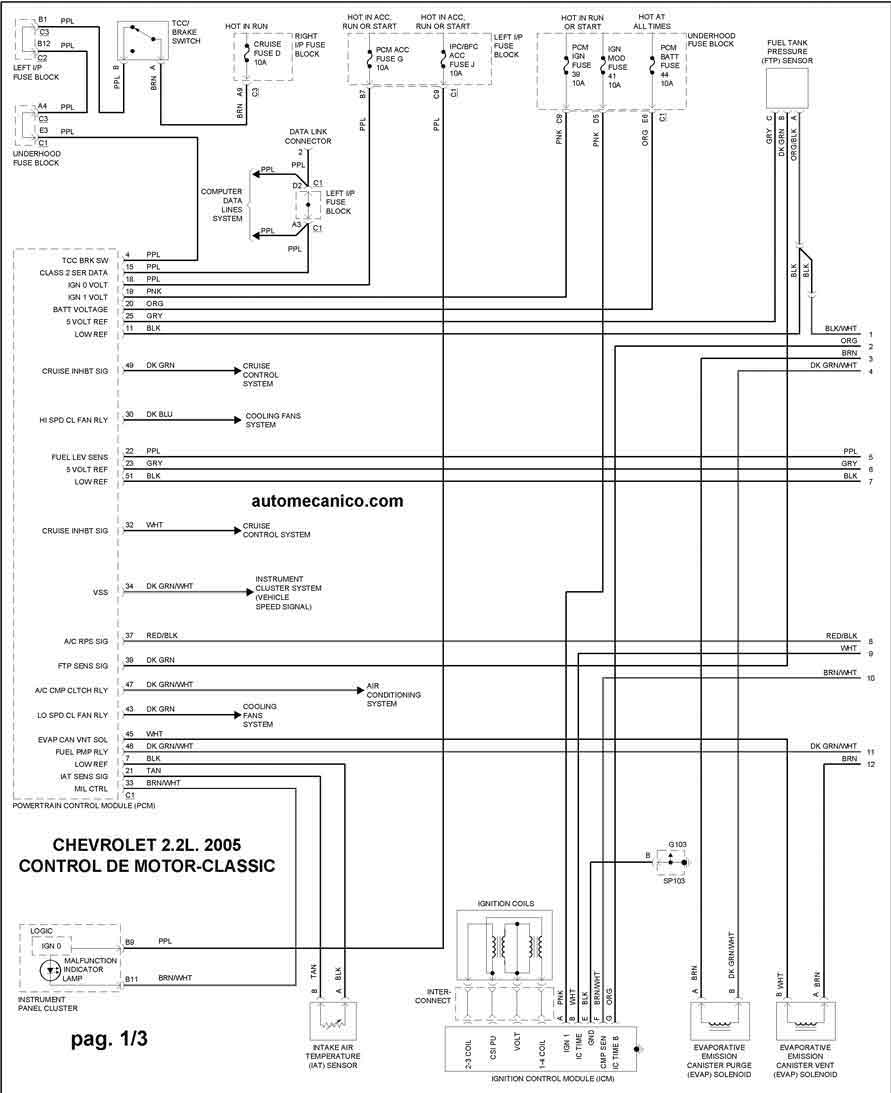

| 2005 | CLASSIC 2.2L 4 CIL | CONTROL DEL MOTOR 1/3 |

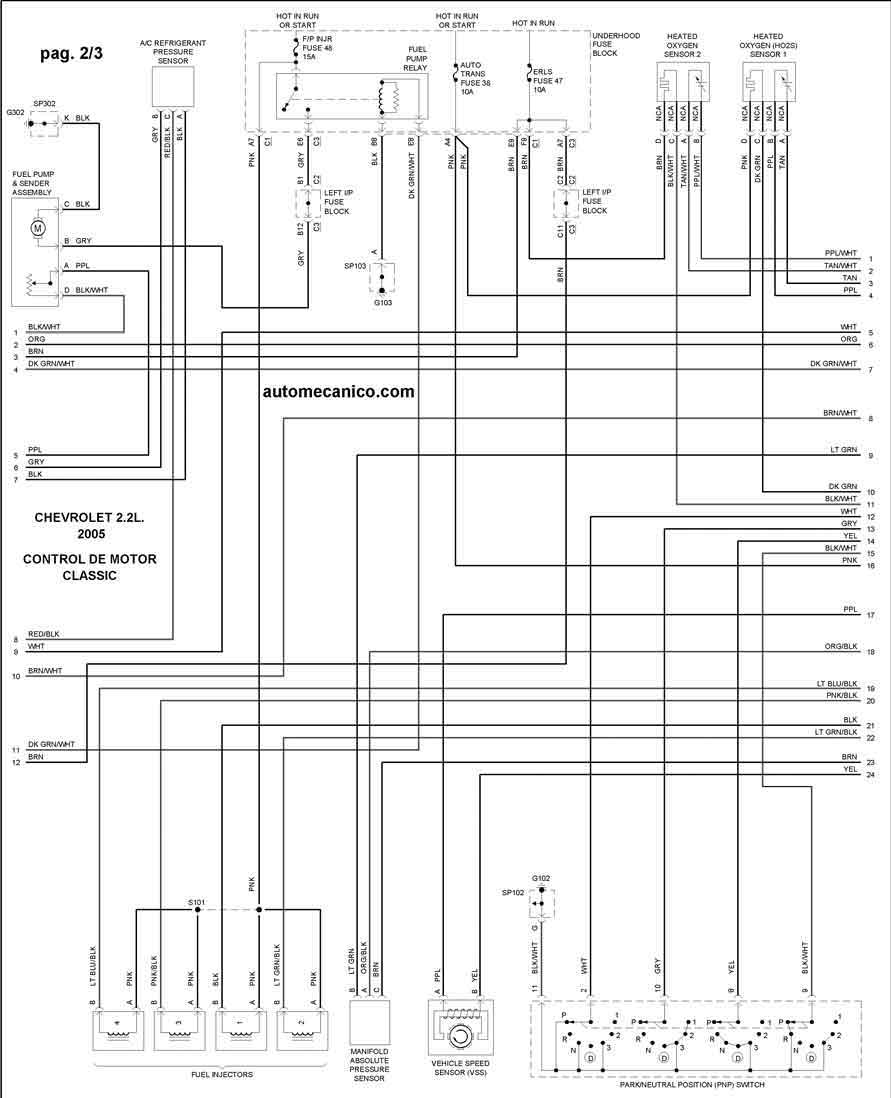

| 2005 | CLASSIC 2.2L 4 CIL | CONTROL DEL MOTOR 2/3 |
| 2005 | CLASSIC 2.2L 4 CIL | CONTROL DEL MOTOR 3/3 |
| Año | CHEVROLET | COBALT 2.2L 4 CIL |

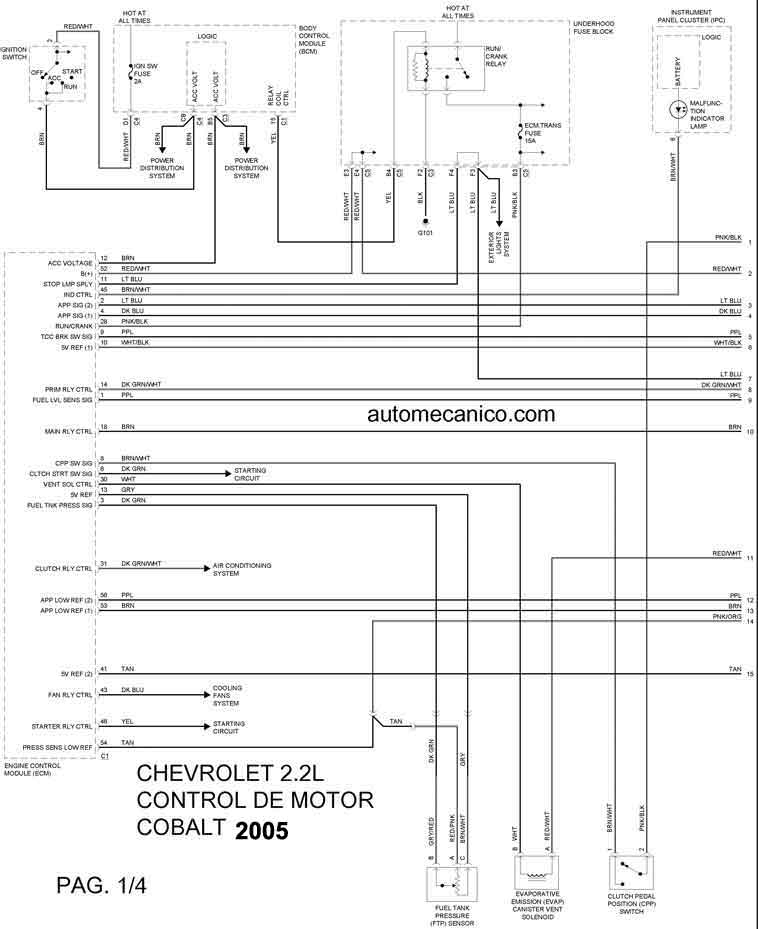

| 2005 | COBALT 2.2L 4 CIL | CONTROL DEL MOTOR 1/4 |

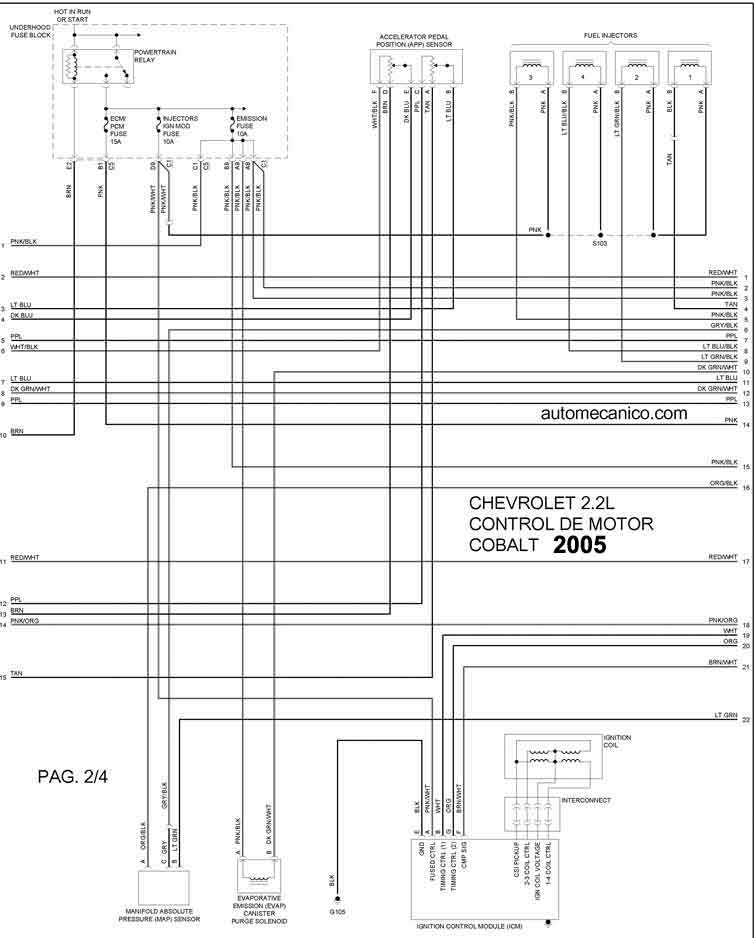

| 2005 | COBALT 2.2L 4 CIL | CONTROL DEL MOTOR 2/4 |

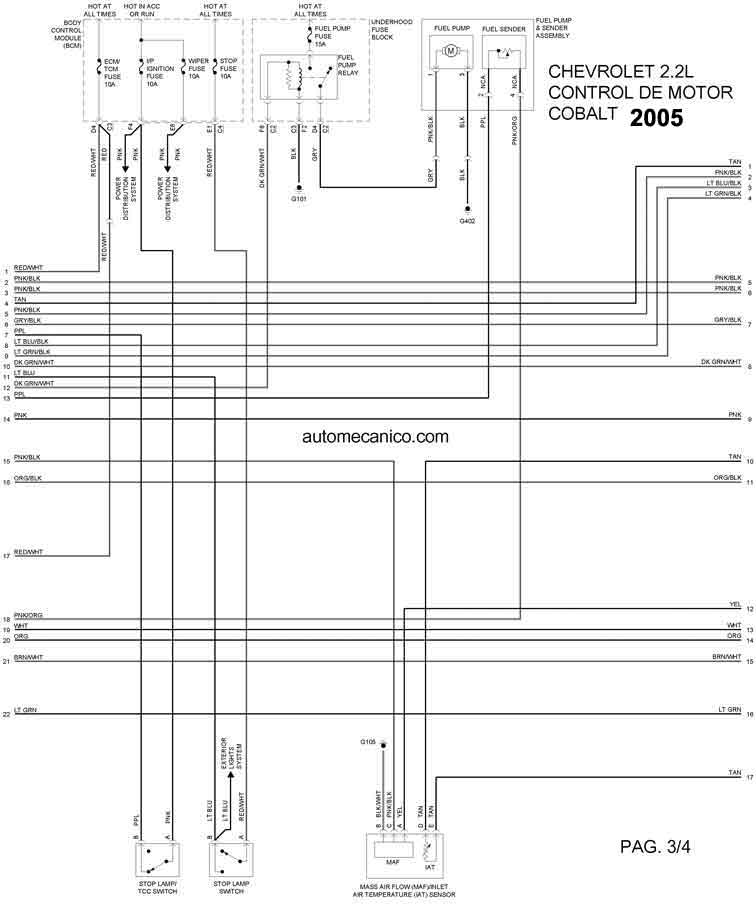

| 2005 | COBALT 2.2L 4 CIL | CONTROL DEL MOTOR 3/4 |

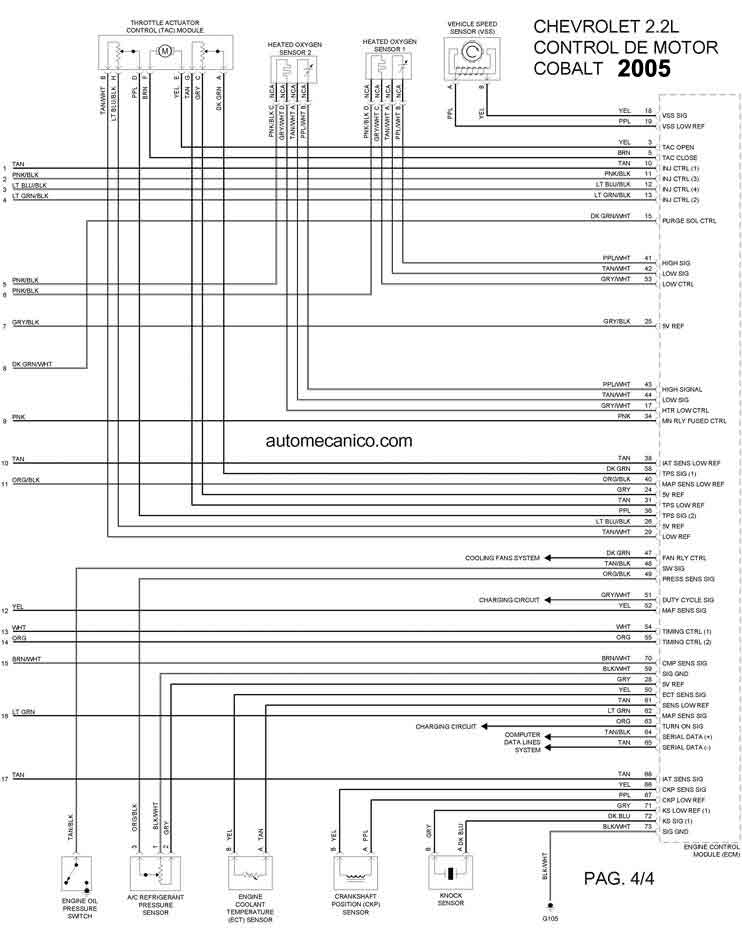

| 2005 | COBALT 2.2L 4 CIL | CONTROL DEL MOTOR 4/4 |
