| DIAGRAMAS - SISTEMA DE CARGA - NISSAN 2015 - Mecanica Automotriz - INDICE |
Diagramas NISSAN : Carga | Charging System: - Esquemas - Graphics 2015 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
NISSAN 2015 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - NISSAN 2015 [Alternador = Generator] |
| FRONTIER: | |

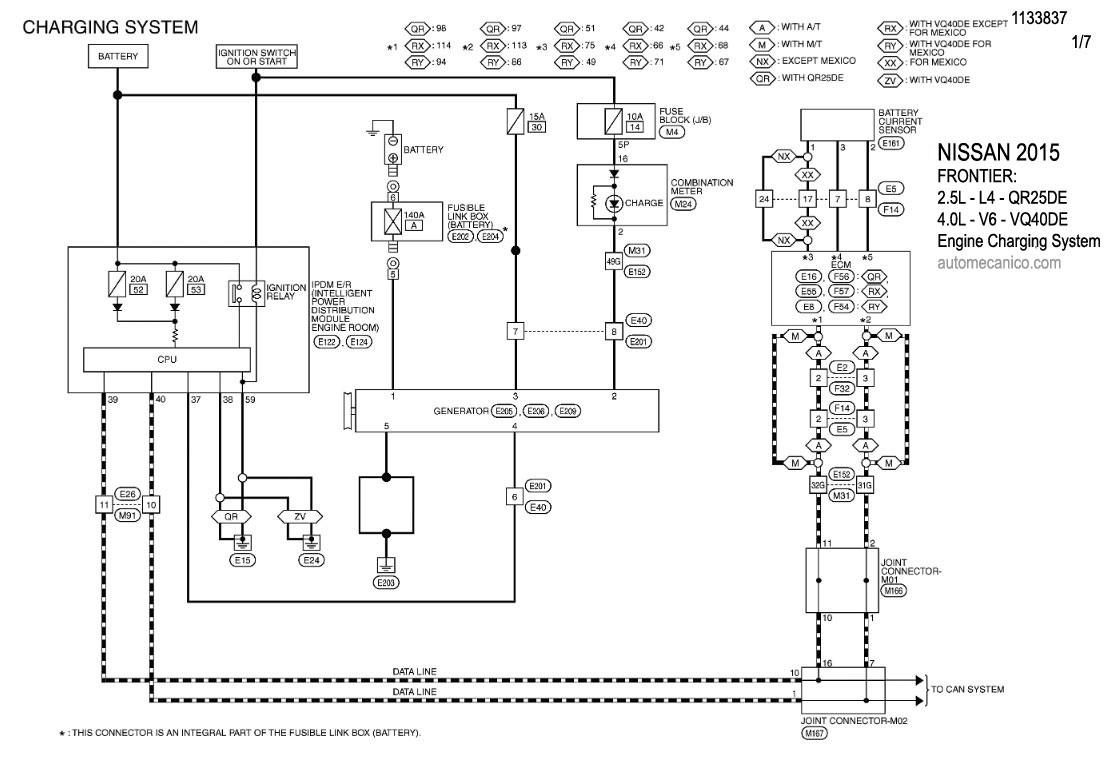

| 2.5L - 4 Cil. - QR25DE - 1/7 | DIAGRAMA SISTEMA DE CARGA |
| 2.5L - 4 Cil. - QR25DE - 2/7 | DIAGRAMA SISTEMA DE CARGA |
| 2.5L - 4 Cil. - QR25DE - 3/7 | DIAGRAMA SISTEMA DE CARGA |

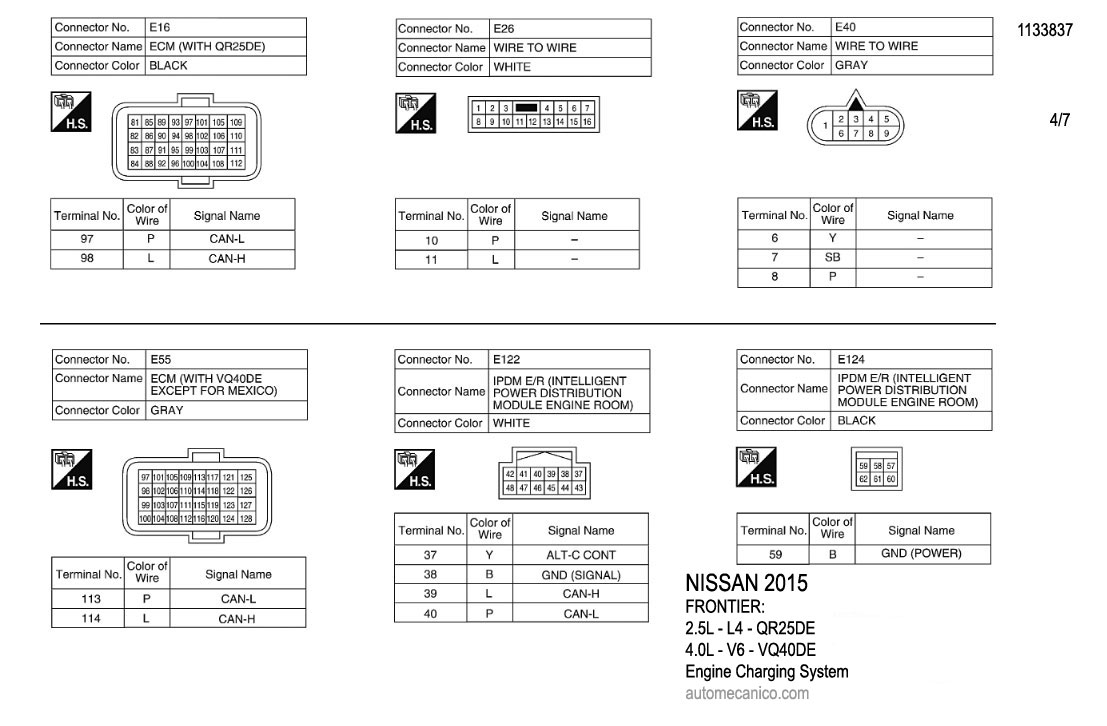

| 2.5L - 4 Cil. - QR25DE - 4/7 | DIAGRAMA SISTEMA DE CARGA |
| 2.5L - 4 Cil. - QR25DE - 5/7 | DIAGRAMA SISTEMA DE CARGA |
| 2.5L - 4 Cil. - QR25DE - 6/7 | DIAGRAMA SISTEMA DE CARGA |
| 2.5L - 4 Cil. - QR25DE - 7/7 | DIAGRAMA SISTEMA DE CARGA |
| 4.0L - V6 - VQ40DE - 1/7 | DIAGRAMA SISTEMA DE CARGA |
| 4.0L - V6 - VQ40DE - 2/7 | DIAGRAMA SISTEMA DE CARGA |
| 4.0L - V6 - VQ40DE - 3/7 | DIAGRAMA SISTEMA DE CARGA |
| 4.0L - V6 - VQ40DE - 4/7 | DIAGRAMA SISTEMA DE CARGA |
| 4.0L - V6 - VQ40DE - 5/7 | DIAGRAMA SISTEMA DE CARGA |
| 4.0L - V6 - VQ40DE - 6/7 | DIAGRAMA SISTEMA DE CARGA |
| 4.0L - V6 - VQ40DE - 7/7 | DIAGRAMA SISTEMA DE CARGA |
| GT-R: | |
| 3.8L - V6 - VR38DETT - 1/4 | DIAGRAMA SISTEMA DE CARGA |
| 3.8L - V6 - VR38DETT - 2/4 | DIAGRAMA SISTEMA DE CARGA |
| 3.8L - V6 - VR38DETT - 3/4 | DIAGRAMA SISTEMA DE CARGA |
| 3.8L - V6 - VR38DETT - 4/4 | DIAGRAMA SISTEMA DE CARGA |
