| DIAGRAMAS - SISTEMA DE CARGA - BMW 2015 - Mecanica Automotriz - INDICE |
Diagramas BMW : Carga | Charging System: - Esquemas - Graphics 2015 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
BMW 2015 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - BMW 2015 [Alternador = Generator] |
| 528i | |
| 2.0L - 4 Cil. - N20B20A | DIAGRAMA SISTEMA DE CARGA |
| 535d: DIESEL | |
| 3.0L - L6 - N57D30T - Diesel | DIAGRAMA SISTEMA DE CARGA |
| 535i: | |
| 3.0L - L6 - N55B30A - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 550i: | |
| 4.4L - V8 - N63V44B - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 640i: | |

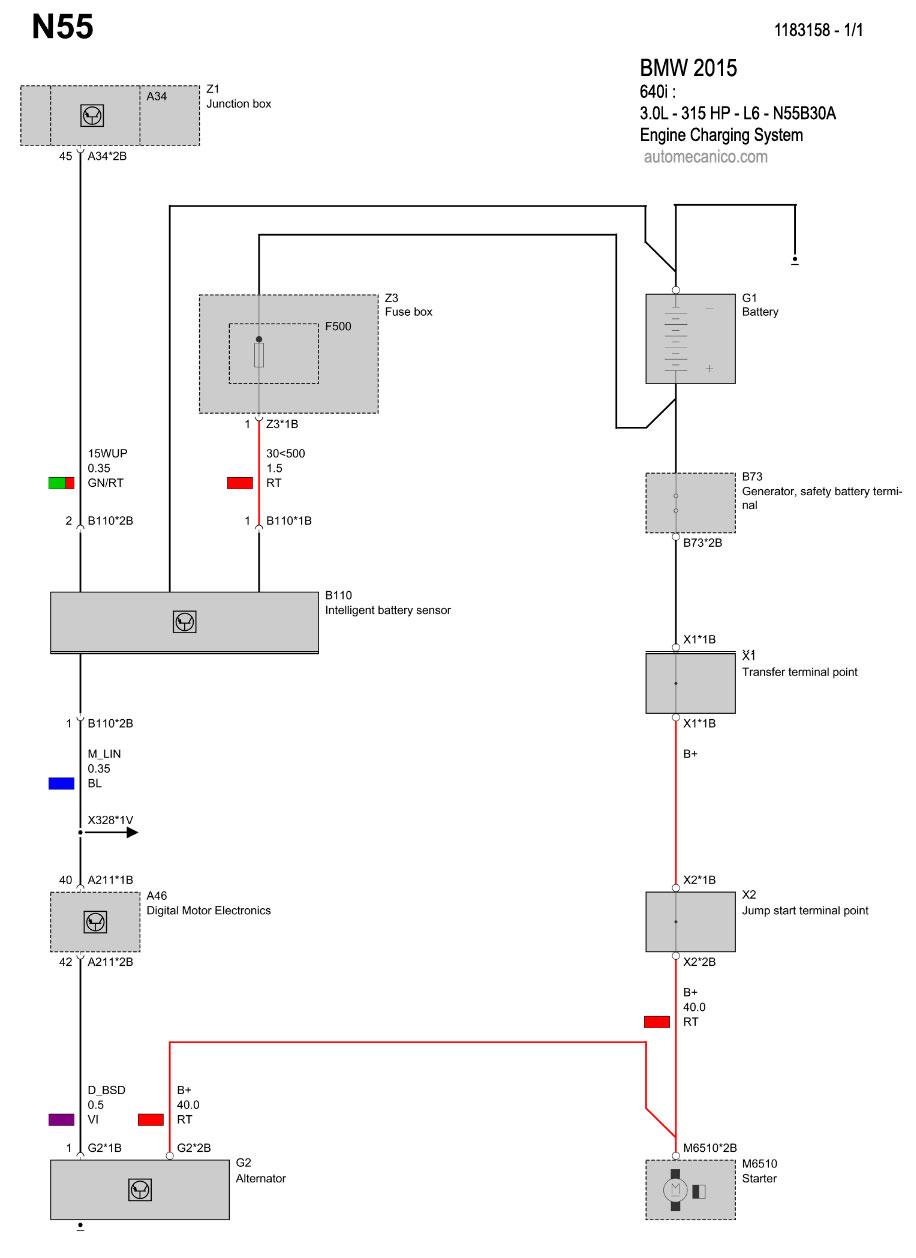

| 3.0L - L6 - N55B30A - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 750i: | |
| 4.4L - V8 - N63B44B - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| 760Li: | |
| 6.0L - V12 - N74B60A - 1/1 | DIAGRAMA SISTEMA DE CARGA |
| M235i | |
| 3.0L - L6 - N55B30A | DIAGRAMA SISTEMA DE CARGA |
| Volver al indice 2015 |
