DIAGRAMAS - SISTEMA HIBRIDO  - TOYOTA CAMRY - 2010 - Mecanica Automotriz - INDICE

Diagramas TOYOTA : Camry System Hybrid - Esquemas - Graphics 2010 -

Diagrama - Hybrid Systemr / Bateria y conexiones . Vehiculos TOYOTA : Camry  2010

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del Sistema Hibrido.
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Componentes del Sistema Hibrido - TOYOTA Camry 2010
CAMRY : HYBRID

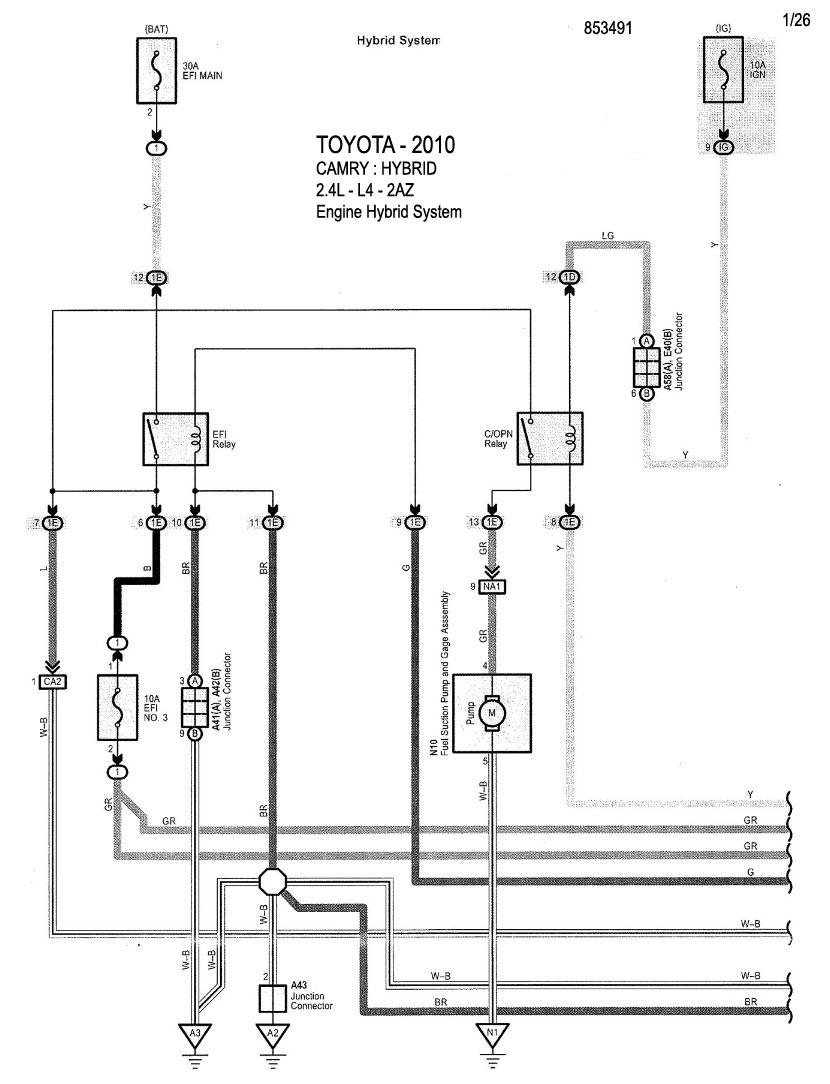

2.4L -  4 Cil. - 2AZ - 1/26 DIAGRAMA SISTEMA HIBRIDO

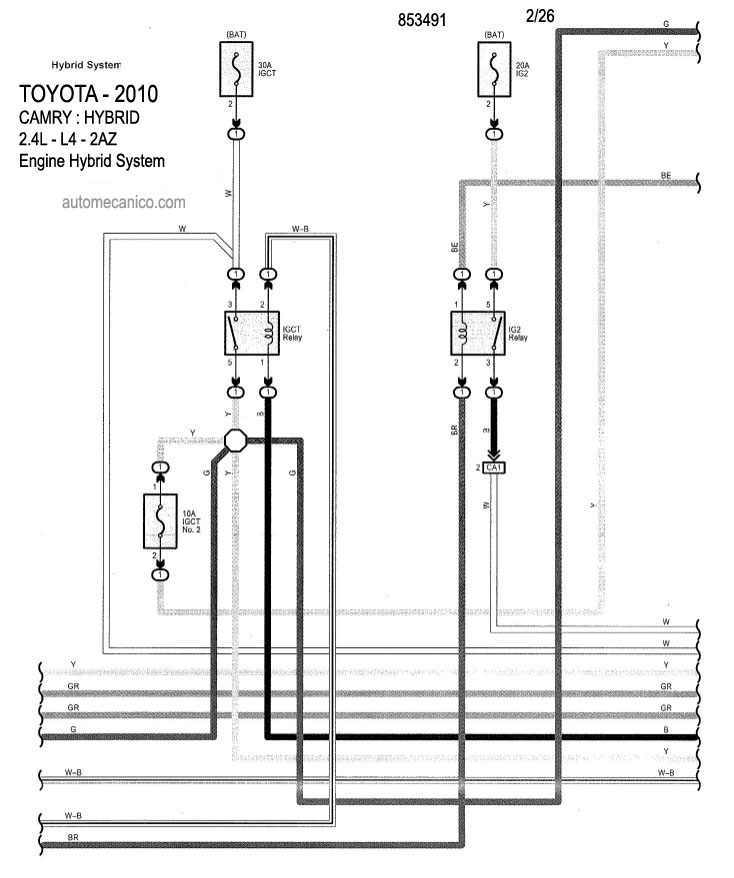

2.4L -  4 Cil. - 2AZ - 2/26 DIAGRAMA SISTEMA HIBRIDO

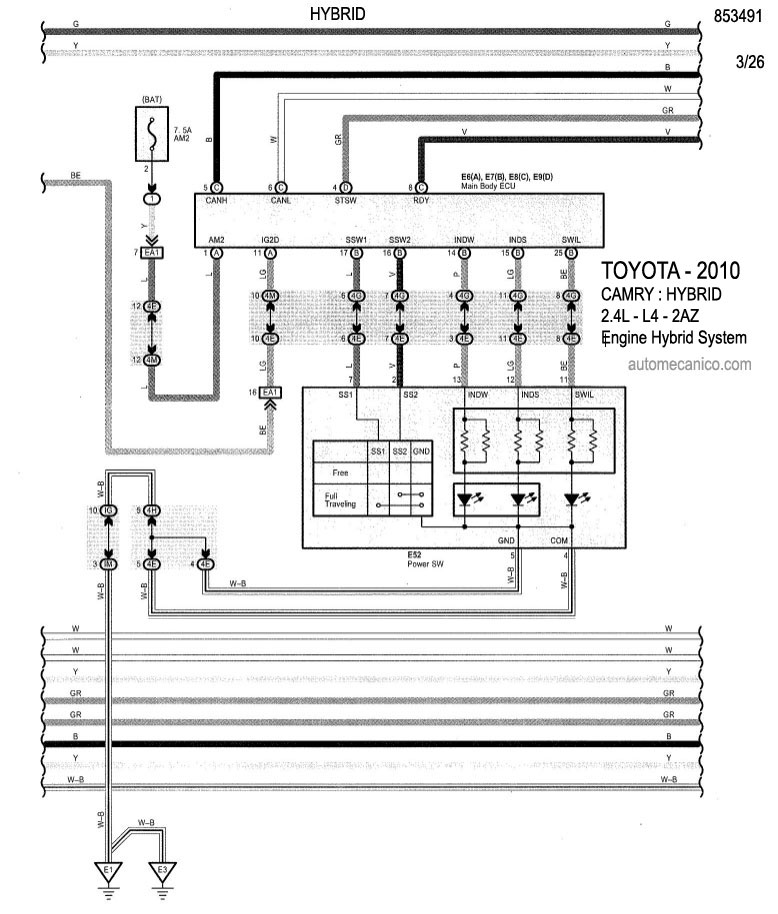

2.4L -  4 Cil. - 2AZ - 3/26 DIAGRAMA SISTEMA HIBRIDO

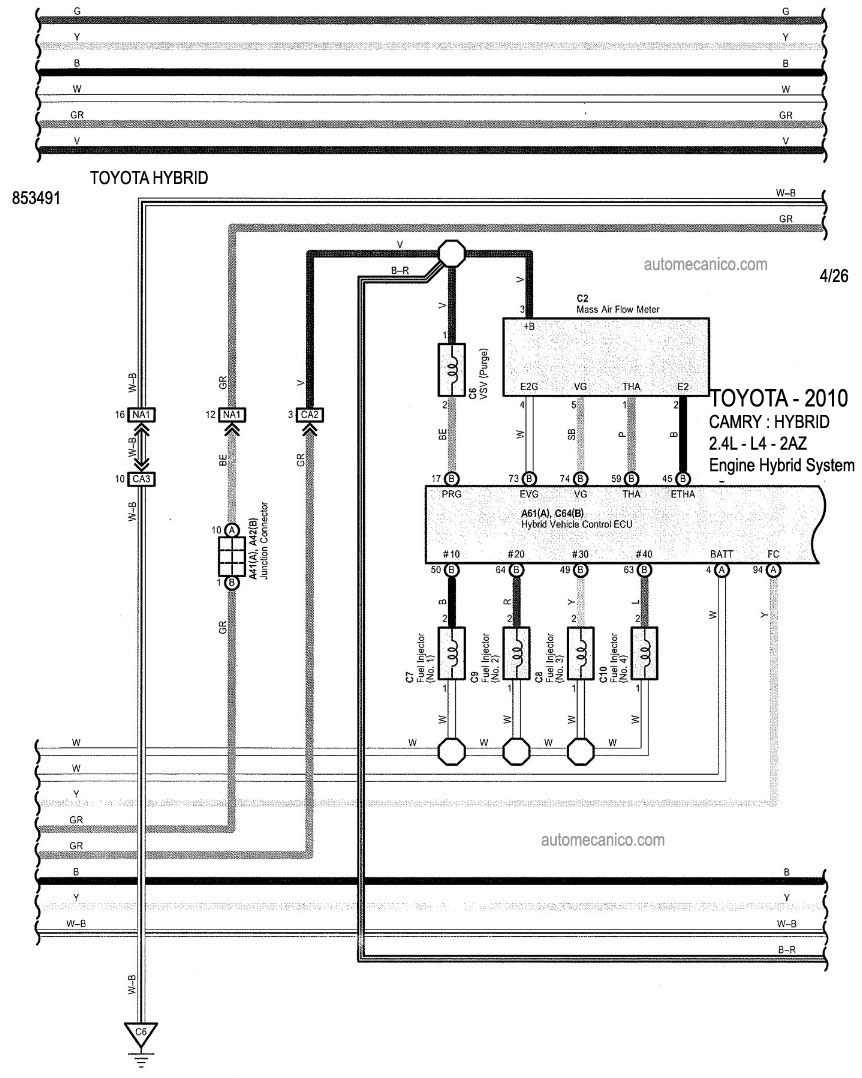

2.4L -  4 Cil. - 2AZ - 4/26 DIAGRAMA SISTEMA HIBRIDO

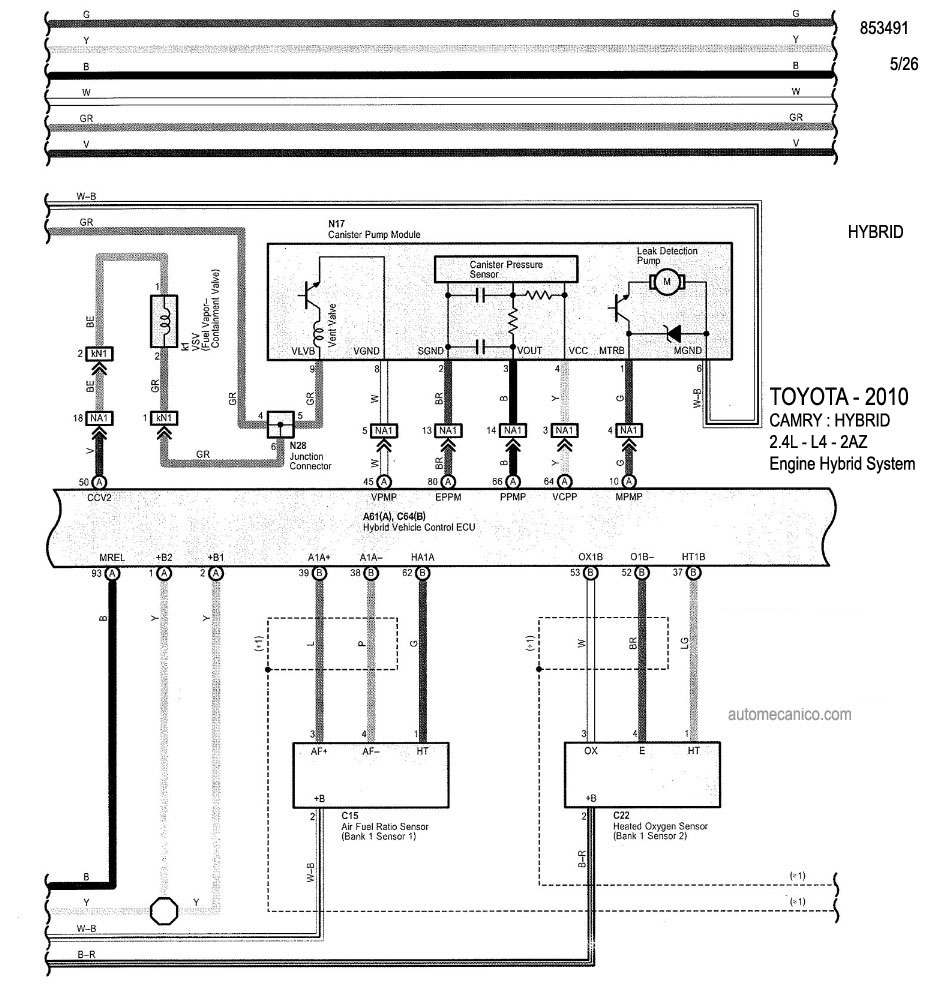

2.4L -  4 Cil. - 2AZ - 5/26 DIAGRAMA SISTEMA HIBRIDO

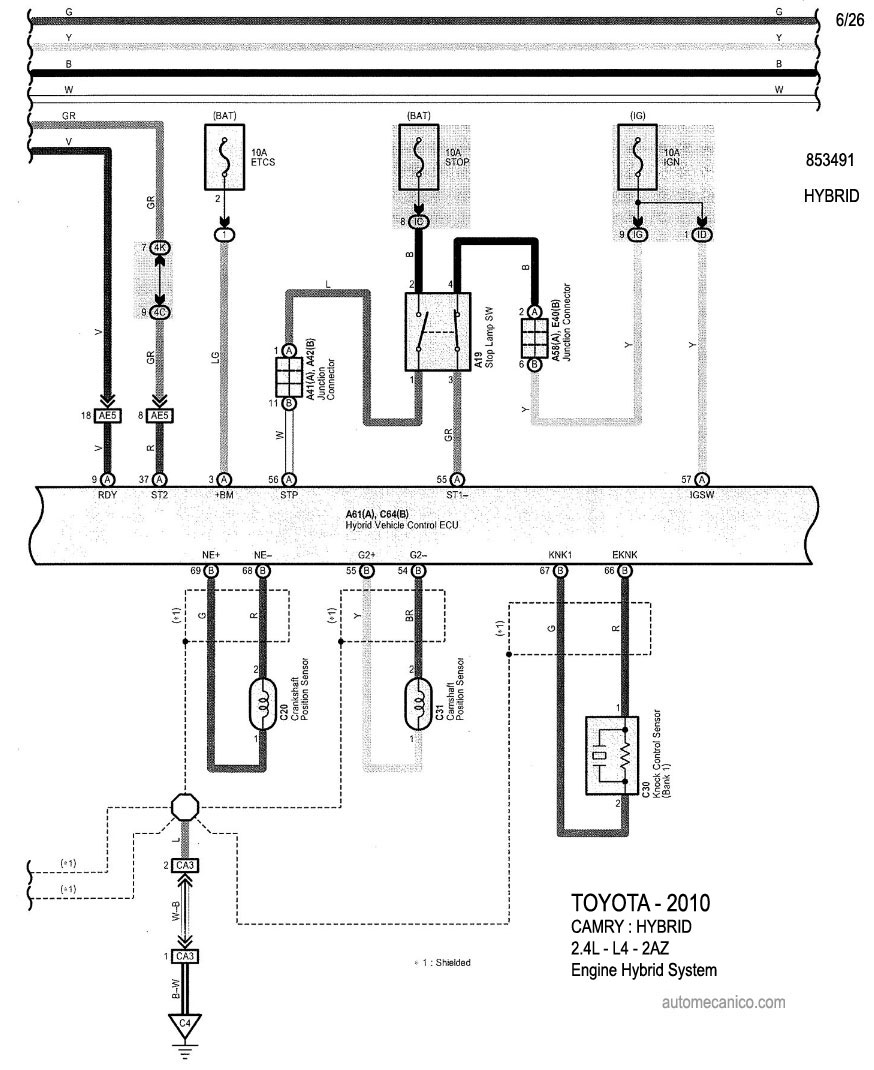

2.4L -  4 Cil. - 2AZ - 6/26 DIAGRAMA SISTEMA HIBRIDO

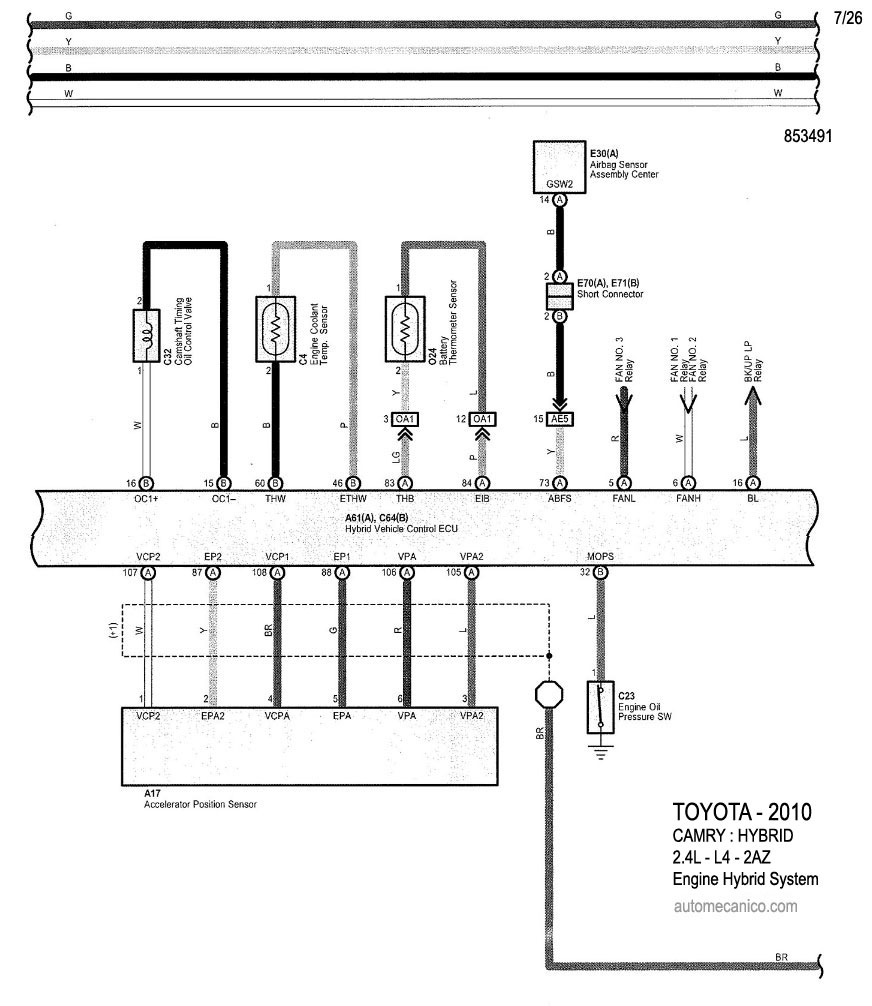

2.4L -  4 Cil. - 2AZ - 7/26 DIAGRAMA SISTEMA HIBRIDO

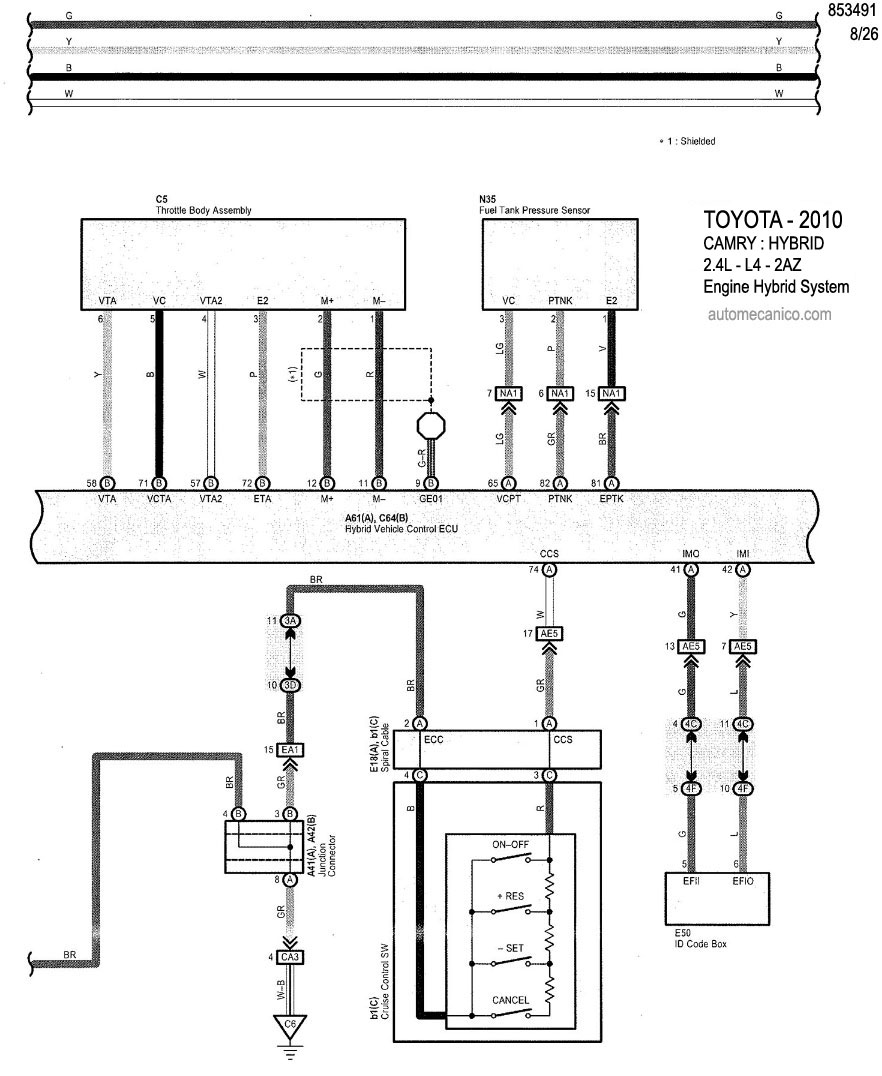

2.4L -  4 Cil. - 2AZ - 8/26 DIAGRAMA SISTEMA HIBRIDO

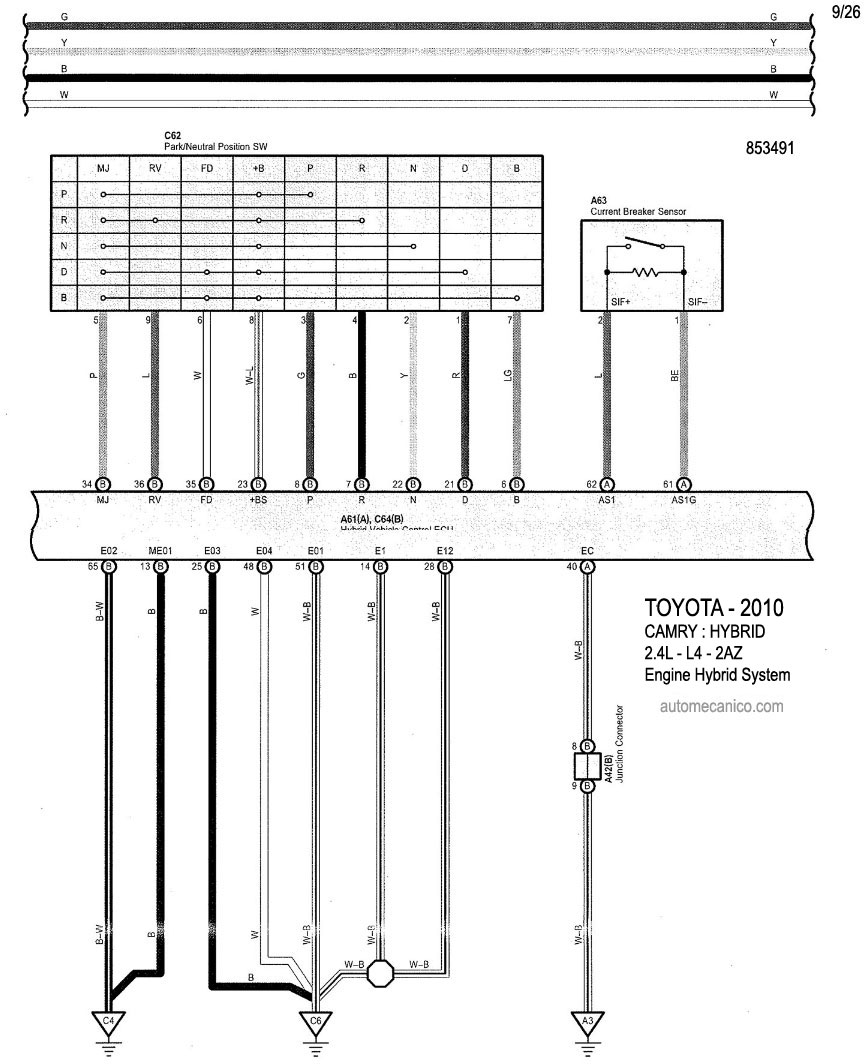

2.4L -  4 Cil. - 2AZ - 9/26 DIAGRAMA SISTEMA HIBRIDO

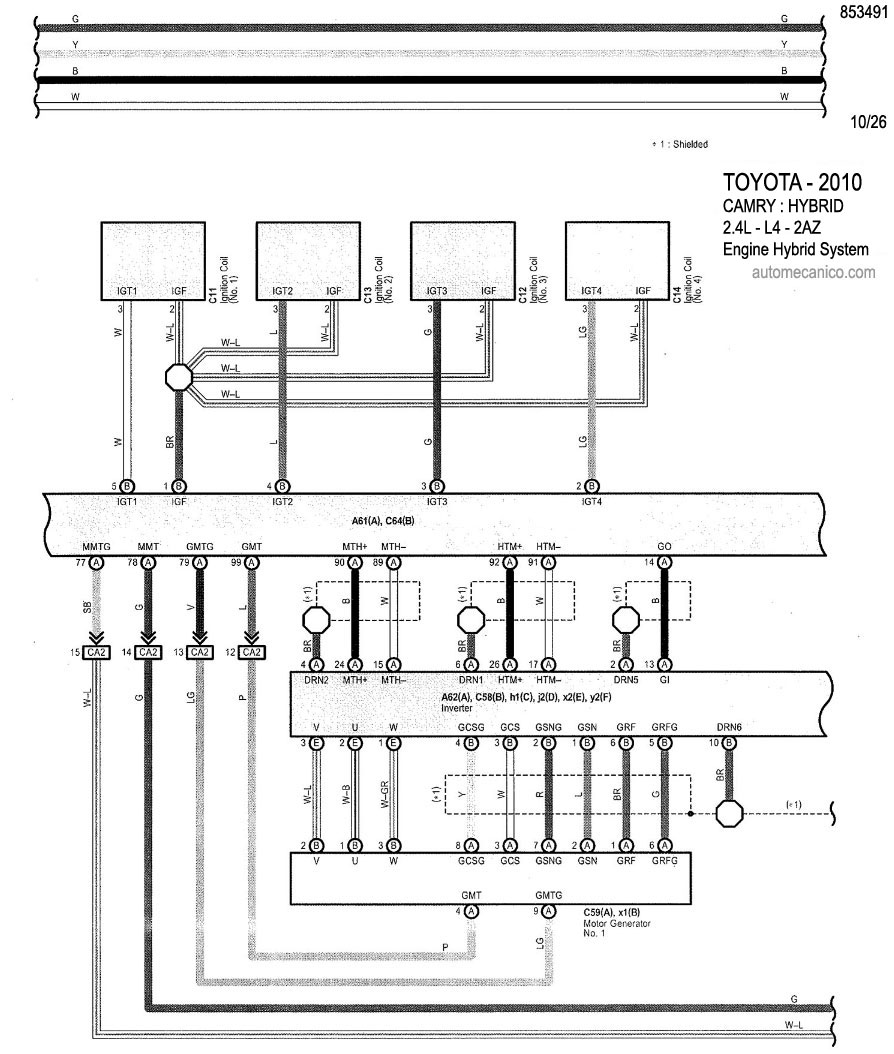

2.4L -  4 Cil. - 2AZ - 10/26 DIAGRAMA SISTEMA HIBRIDO

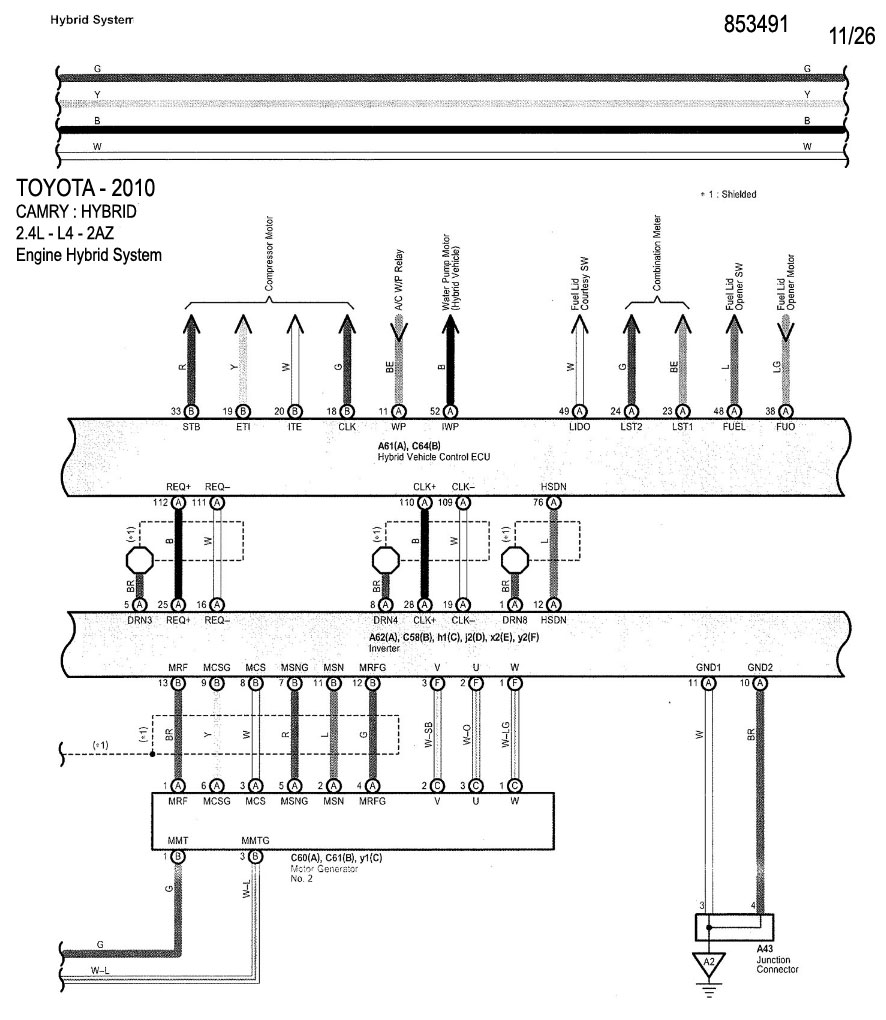

2.4L -  4 Cil. - 2AZ - 11/26 DIAGRAMA SISTEMA HIBRIDO

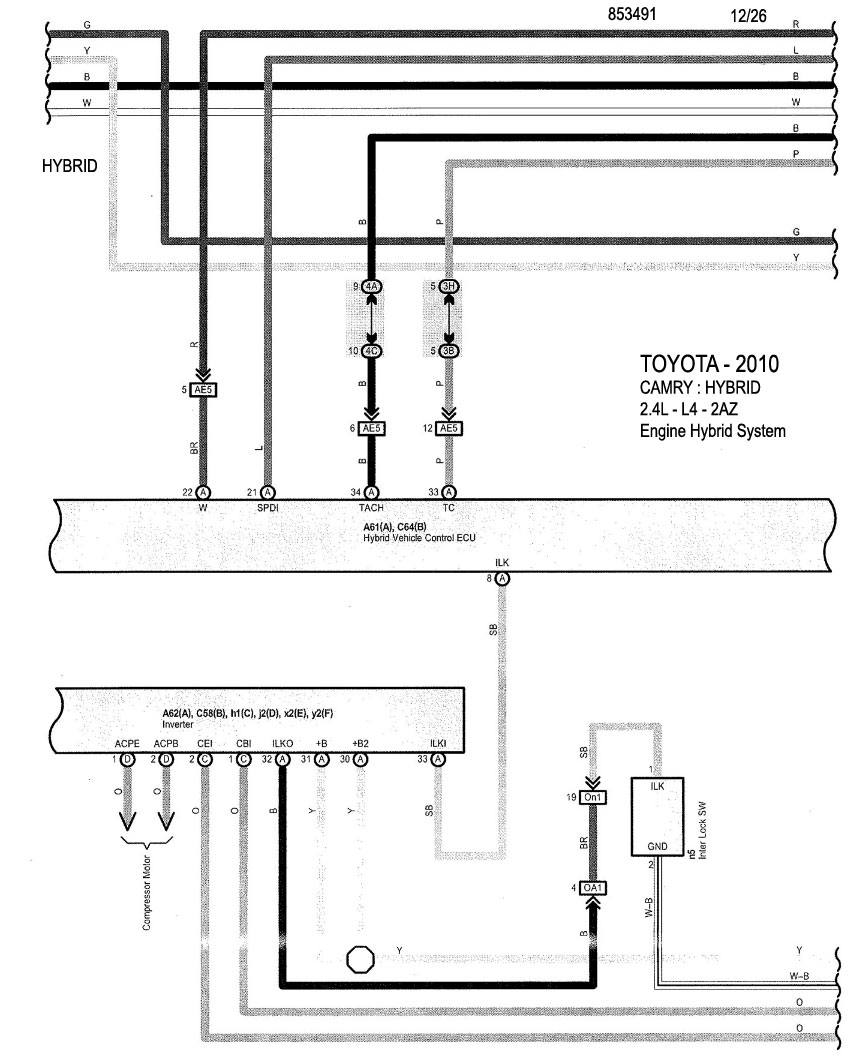

2.4L -  4 Cil. - 2AZ - 12/26 DIAGRAMA SISTEMA HIBRIDO

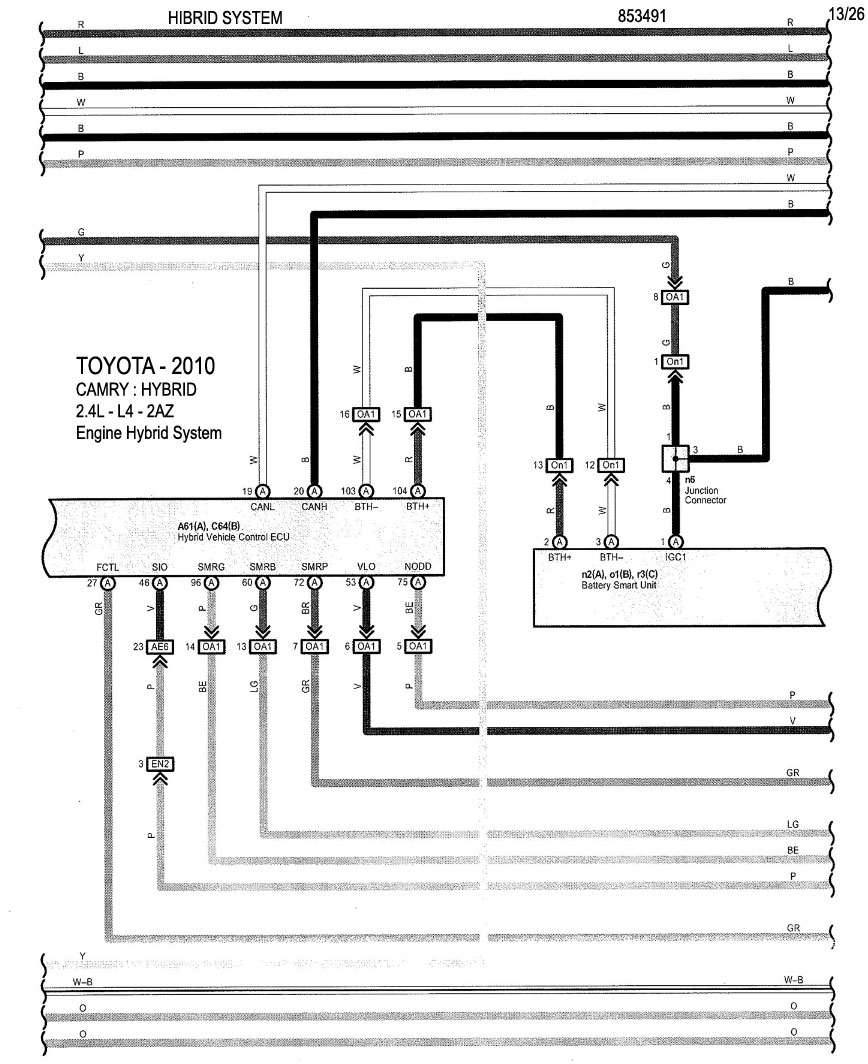

2.4L -  4 Cil. - 2AZ - 13/26 DIAGRAMA SISTEMA HIBRIDO

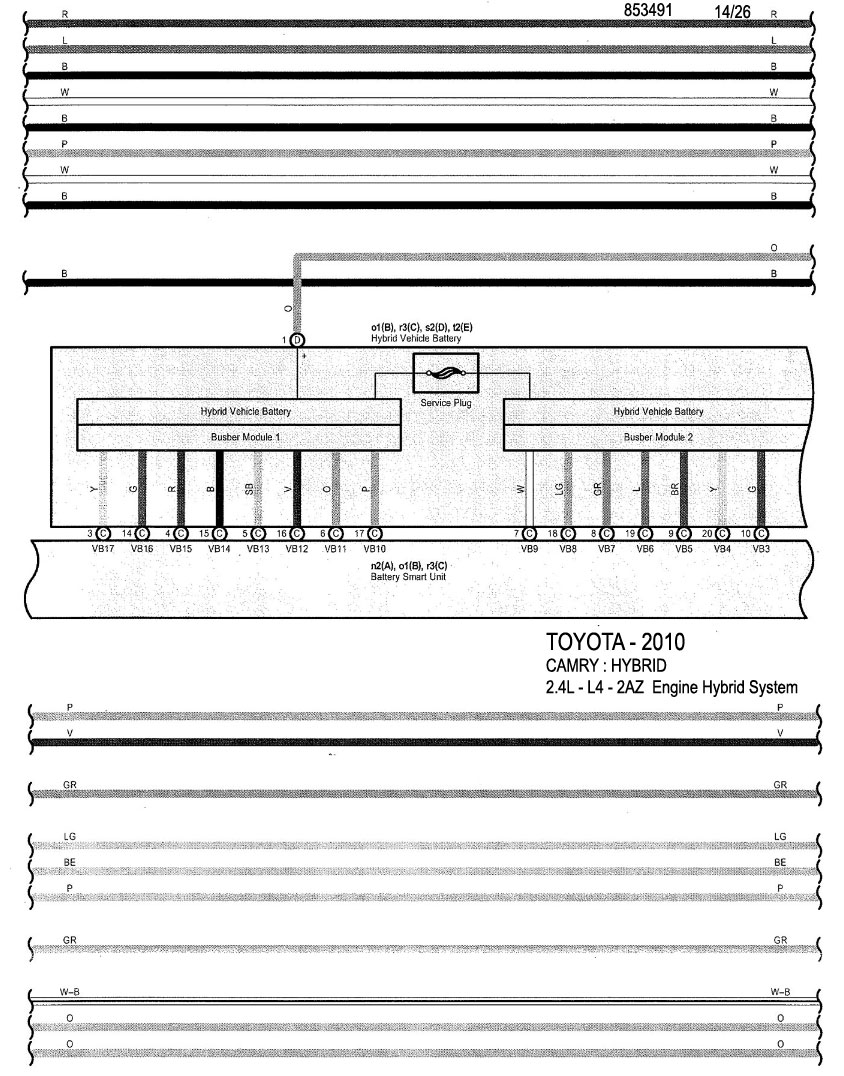

2.4L -  4 Cil. - 2AZ - 14/26 DIAGRAMA SISTEMA HIBRIDO

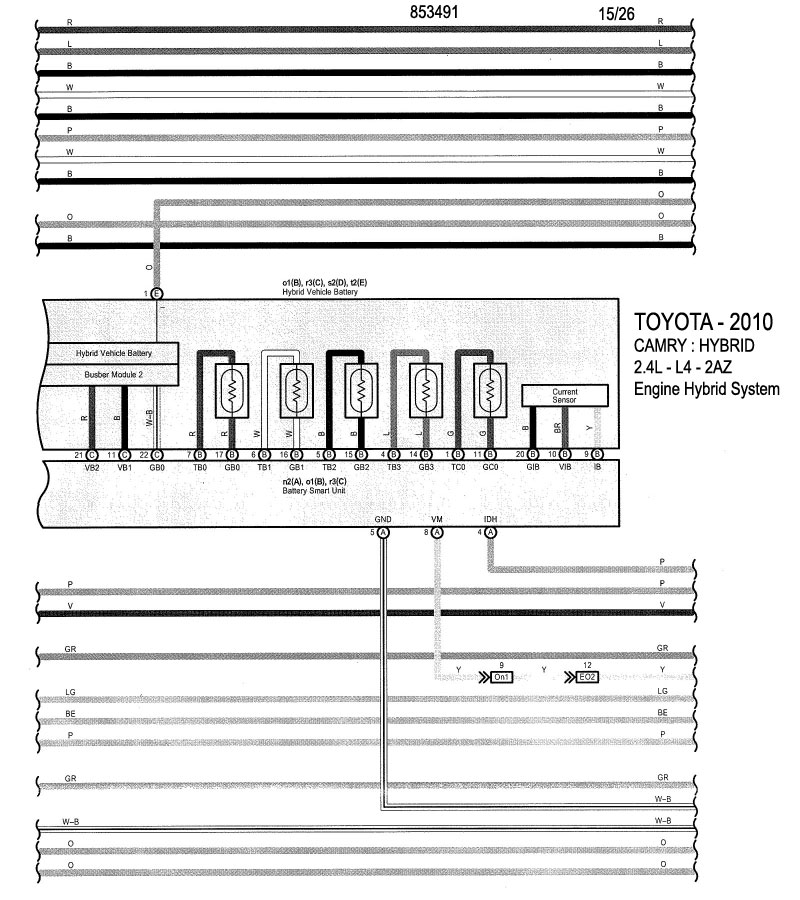

2.4L -  4 Cil. - 2AZ - 15/26 DIAGRAMA SISTEMA HIBRIDO

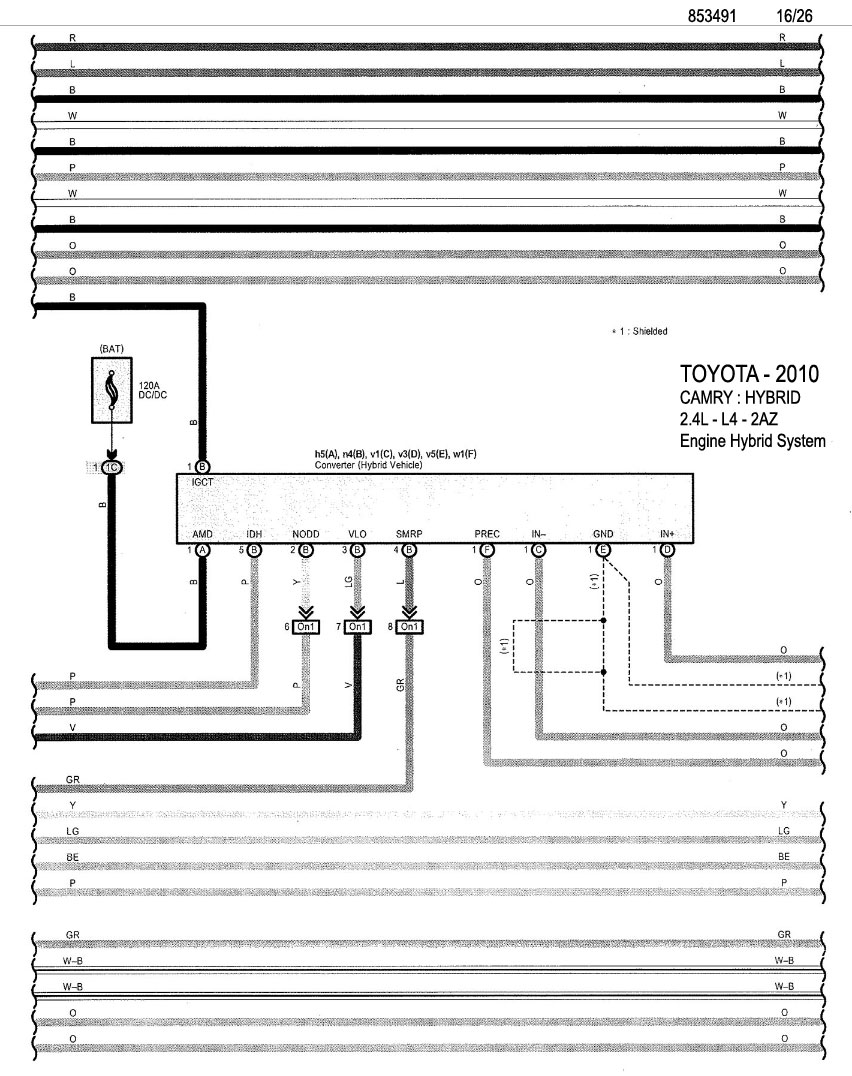

2.4L -  4 Cil. - 2AZ - 16/26 DIAGRAMA SISTEMA HIBRIDO

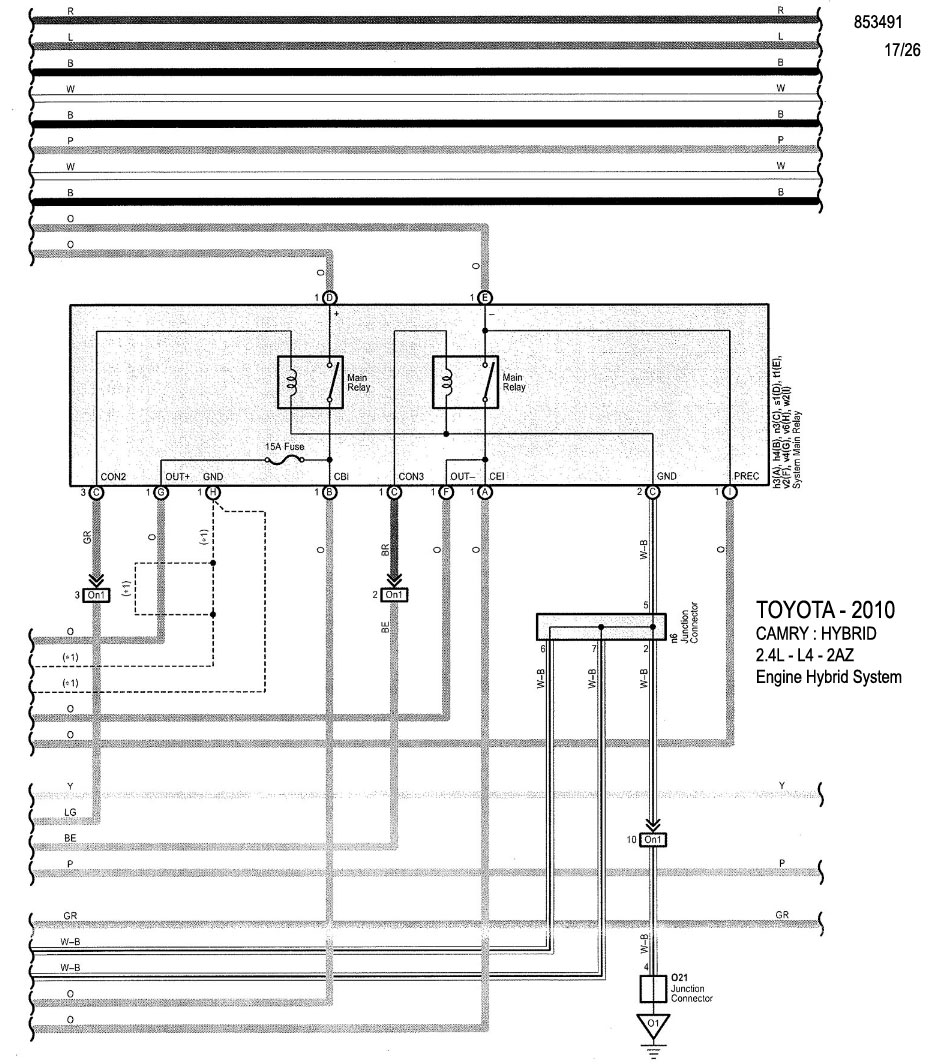

2.4L -  4 Cil. - 2AZ - 17/26 DIAGRAMA SISTEMA HIBRIDO

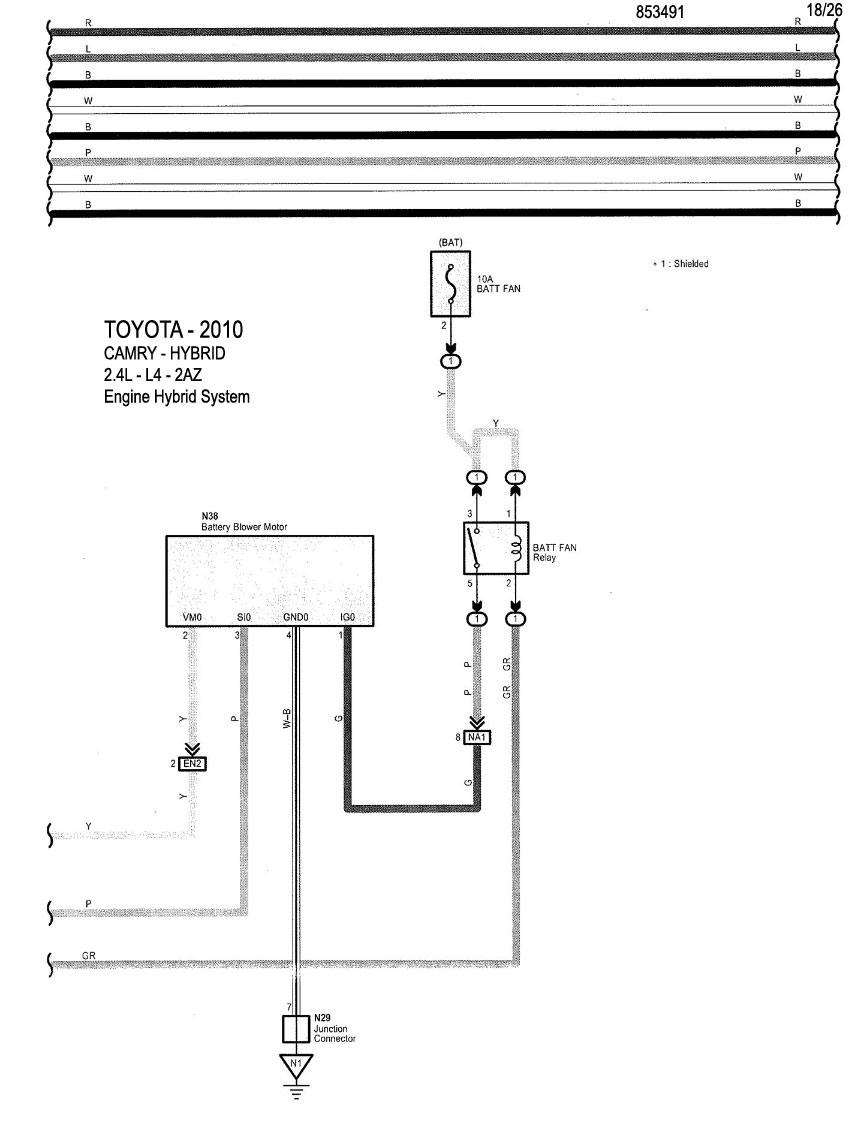

2.4L -  4 Cil. - 2AZ - 18/26 DIAGRAMA SISTEMA HIBRIDO

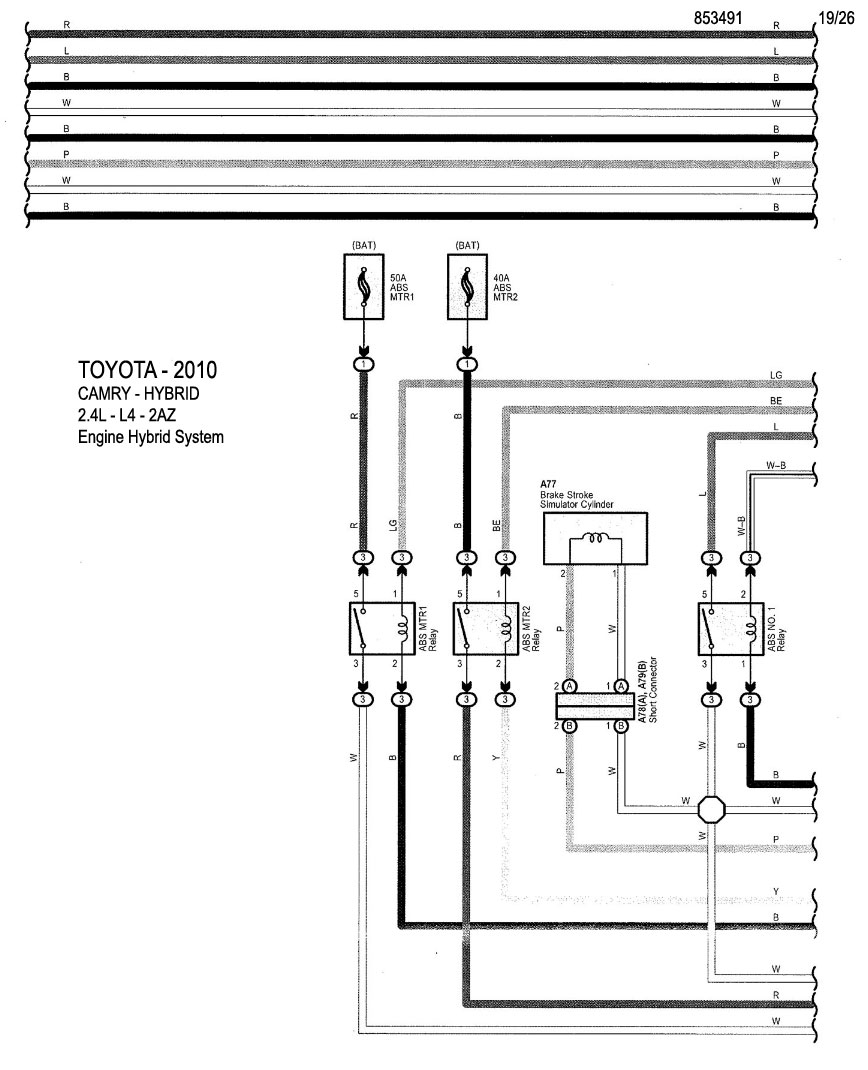

2.4L -  4 Cil. - 2AZ - 19/26 DIAGRAMA SISTEMA HIBRIDO

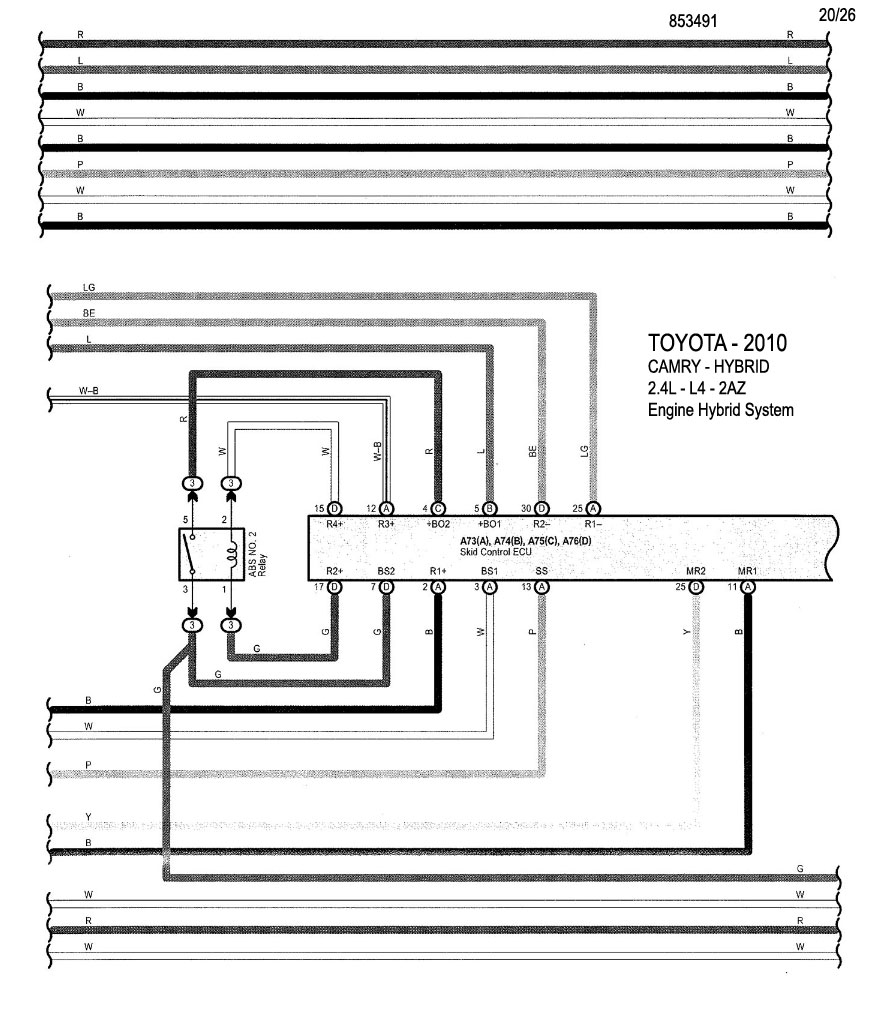

2.4L -  4 Cil. - 2AZ - 20/26 DIAGRAMA SISTEMA HIBRIDO

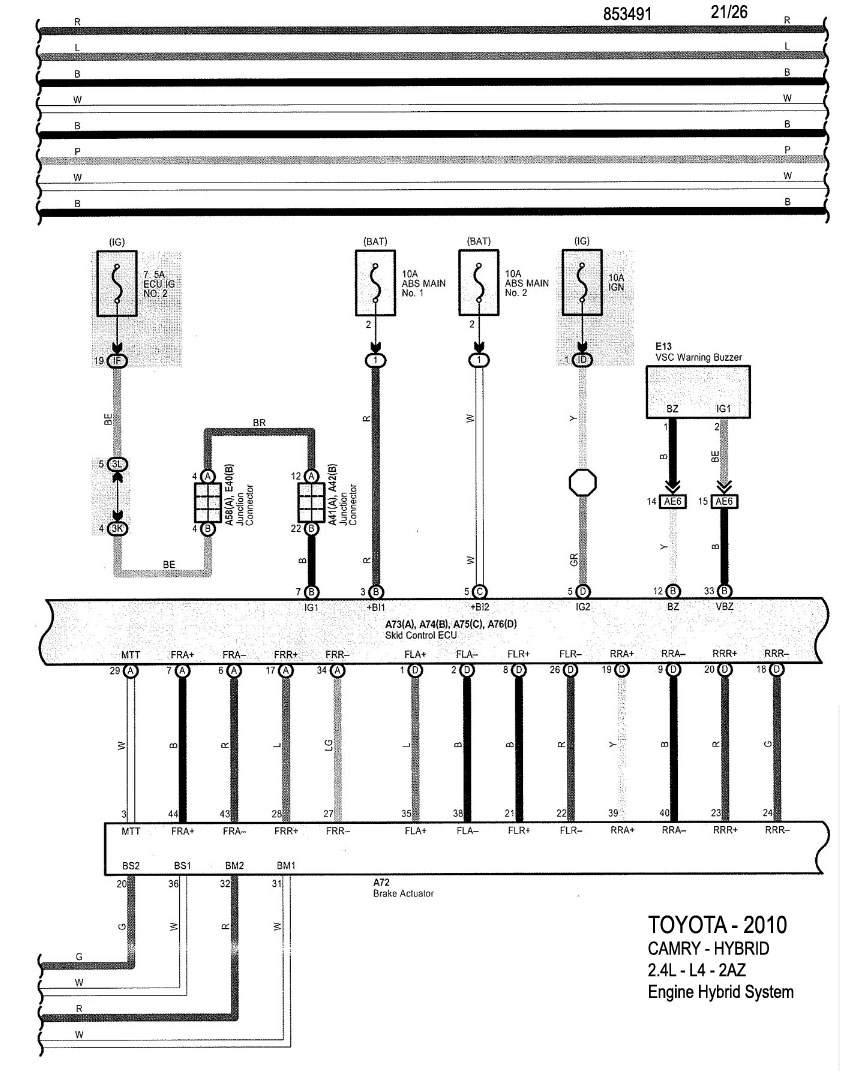

2.4L -  4 Cil. - 2AZ - 21/26 DIAGRAMA SISTEMA HIBRIDO
2.4L -  4 Cil. - 2AZ - 22/26 DIAGRAMA SISTEMA HIBRIDO

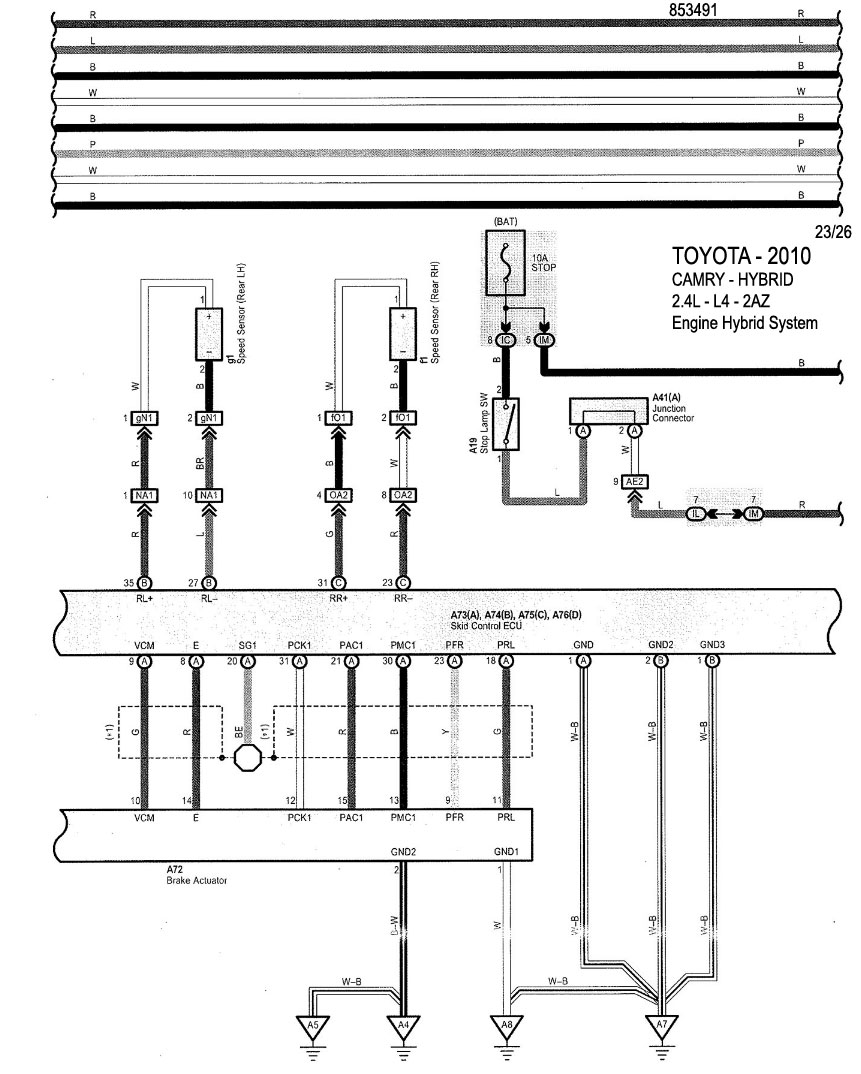

2.4L -  4 Cil. - 2AZ - 23/26 DIAGRAMA SISTEMA HIBRIDO

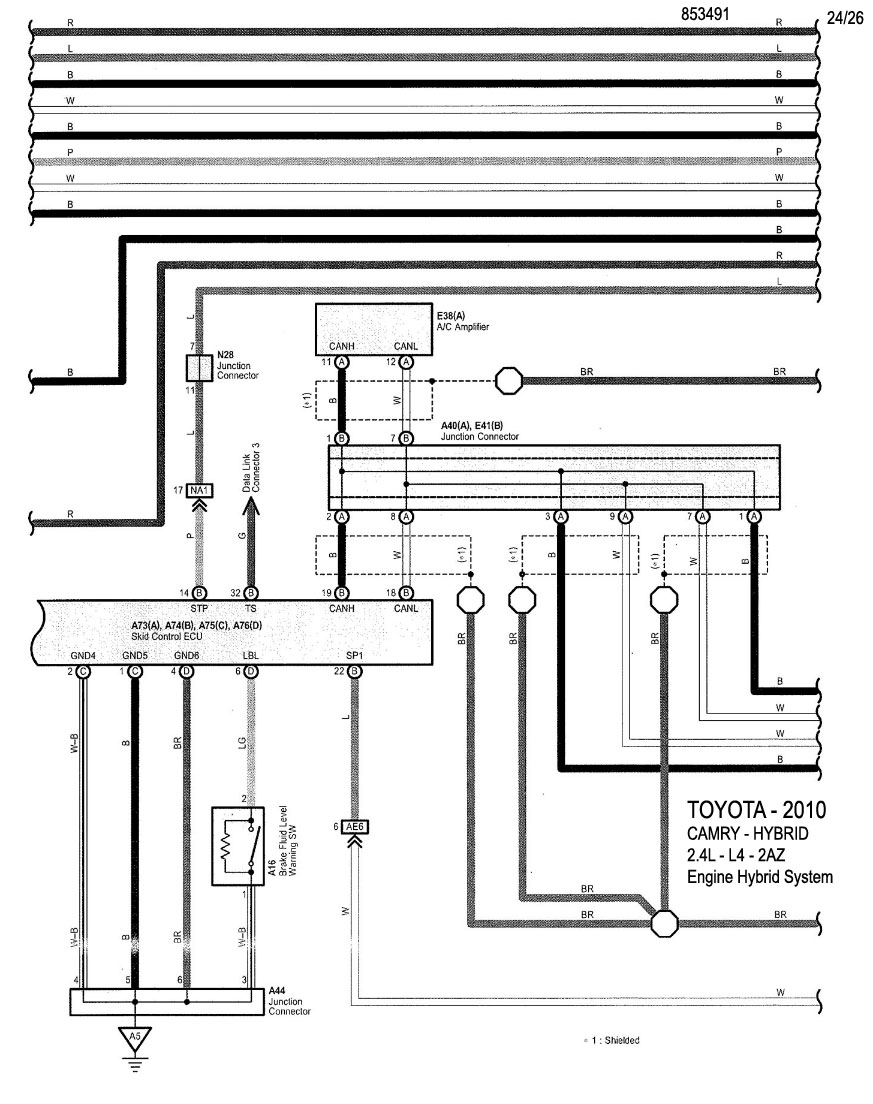

2.4L -  4 Cil. - 2AZ - 24/26 DIAGRAMA SISTEMA HIBRIDO

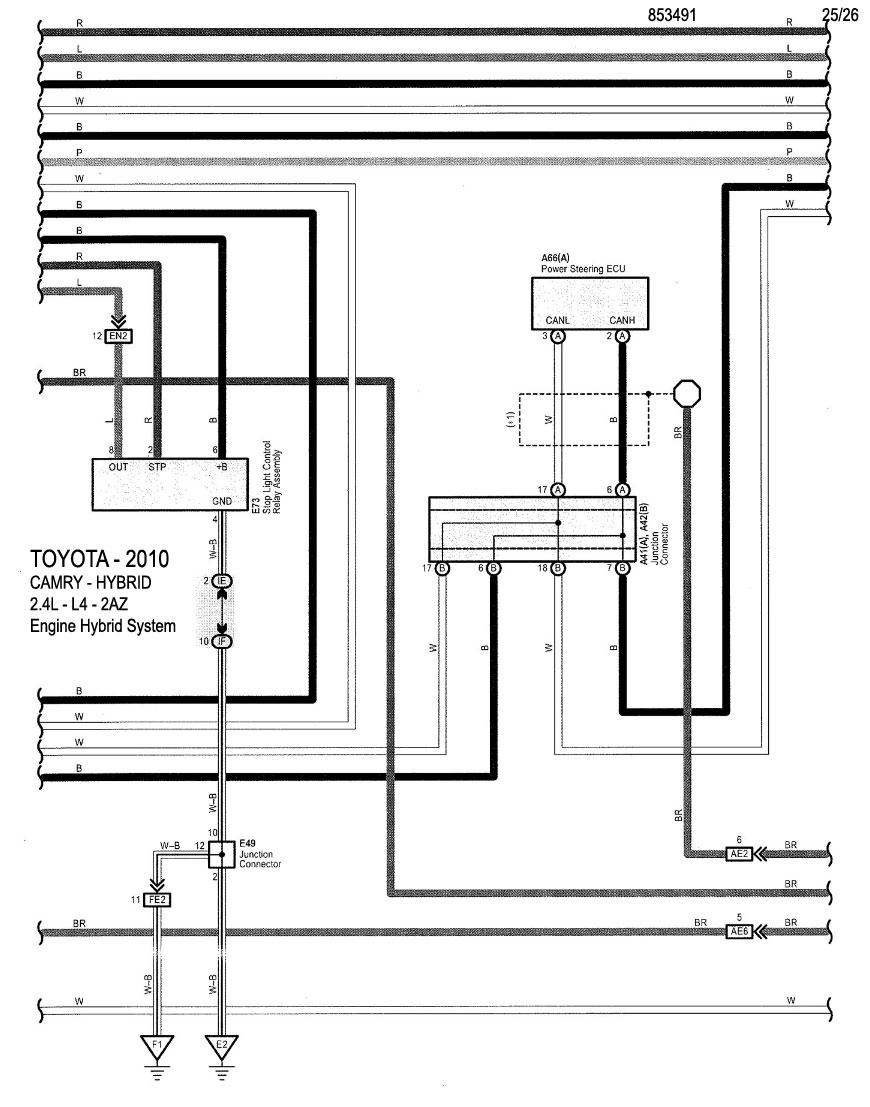

2.4L -  4 Cil. - 2AZ - 25/26 DIAGRAMA SISTEMA HIBRIDO

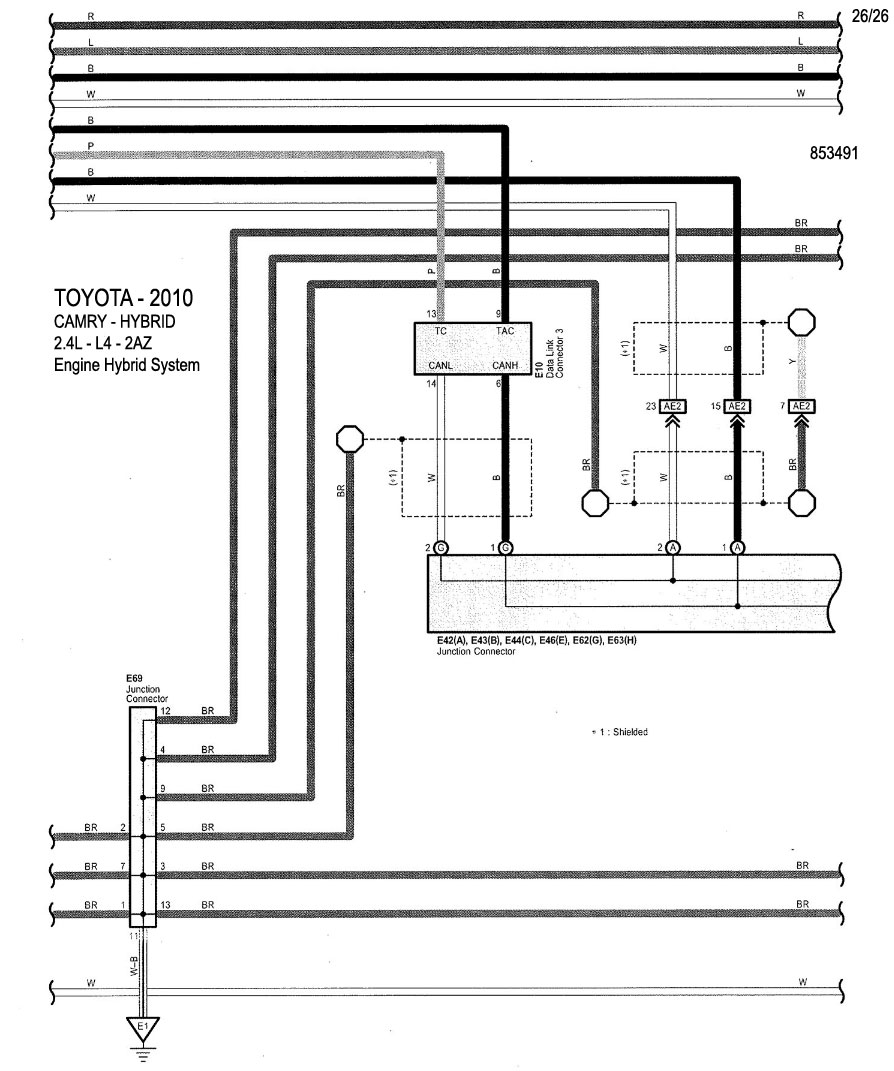

2.4L -  4 Cil. - 2AZ - 26/26 DIAGRAMA SISTEMA HIBRIDO
CAMRY - HYBRID -

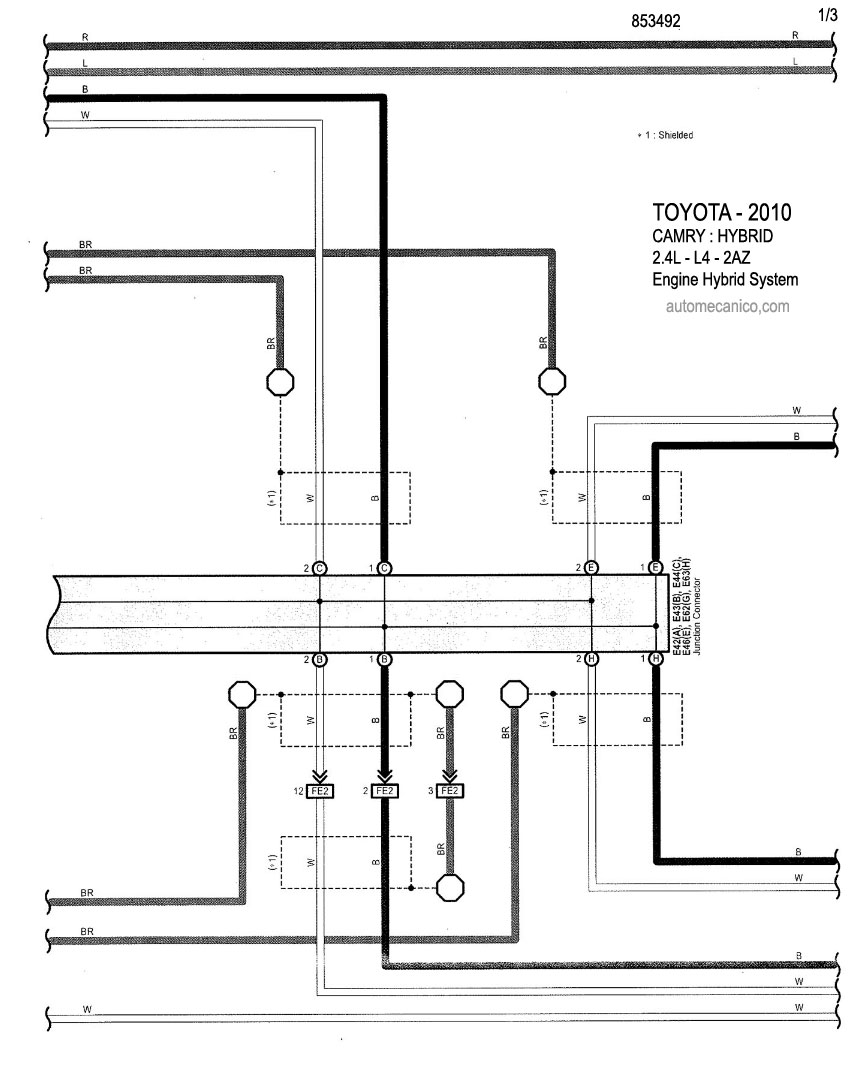

2.4L -  4 Cil. - 2AZ - 1/3 DIAGRAMA SISTEMA HIBRIDO

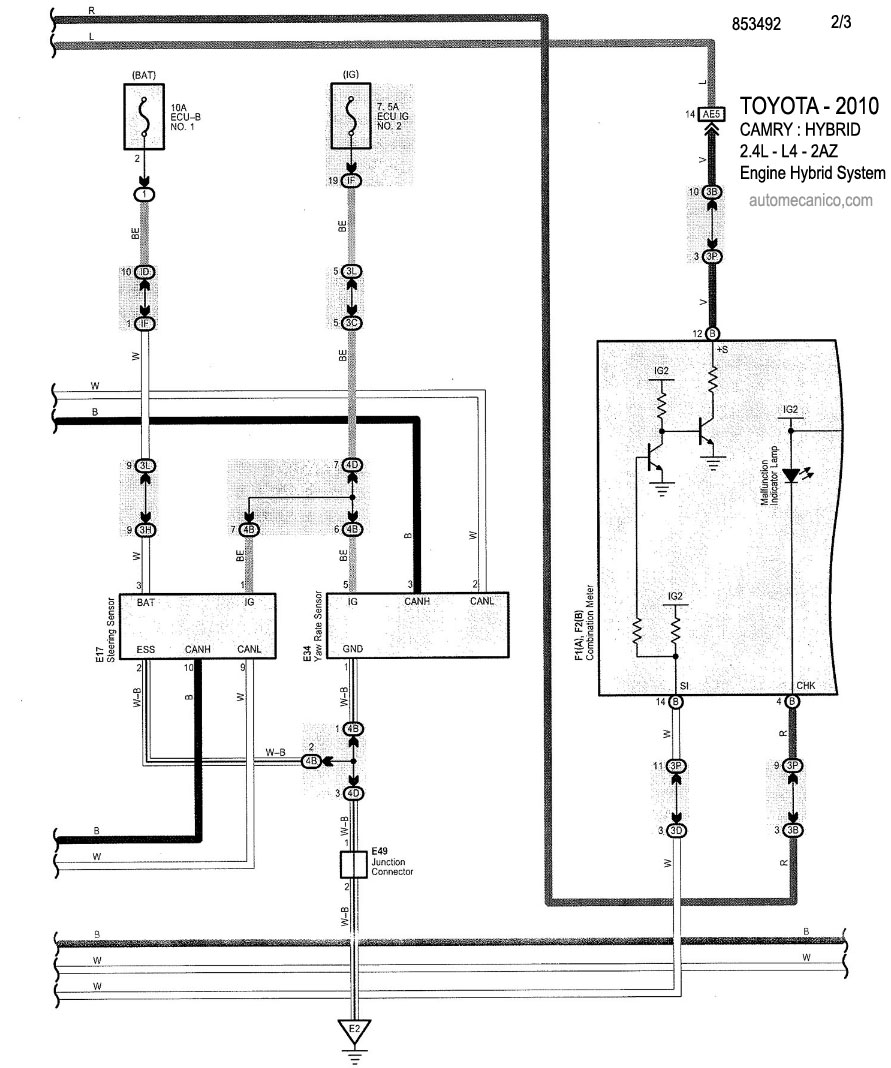

2.4L -  4 Cil. - 2AZ - 2/3 DIAGRAMA SISTEMA HIBRIDO

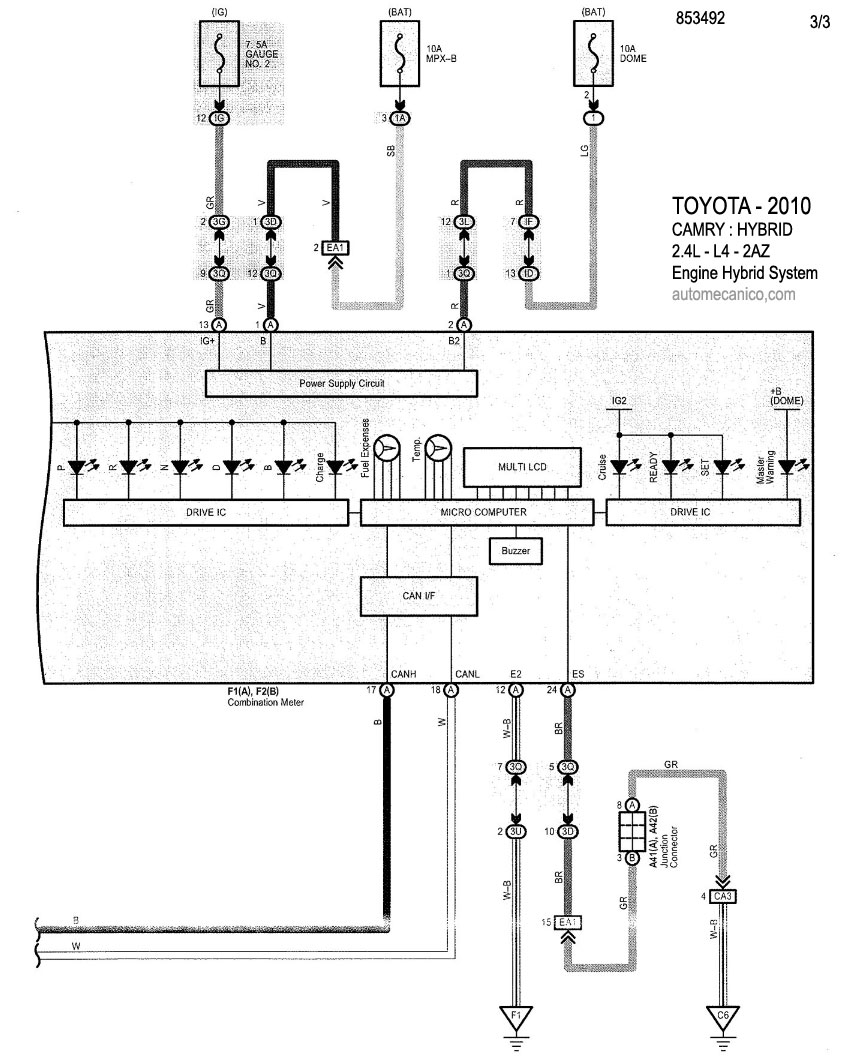

2.4L -  4 Cil. - 2AZ - 3/3 DIAGRAMA SISTEMA HIBRIDO
