| DIAGRAMAS - SISTEMA DE CARGA - SCION 2010 - Mecanica Automotriz - INDICE |
Diagramas SCION : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
SCION 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |

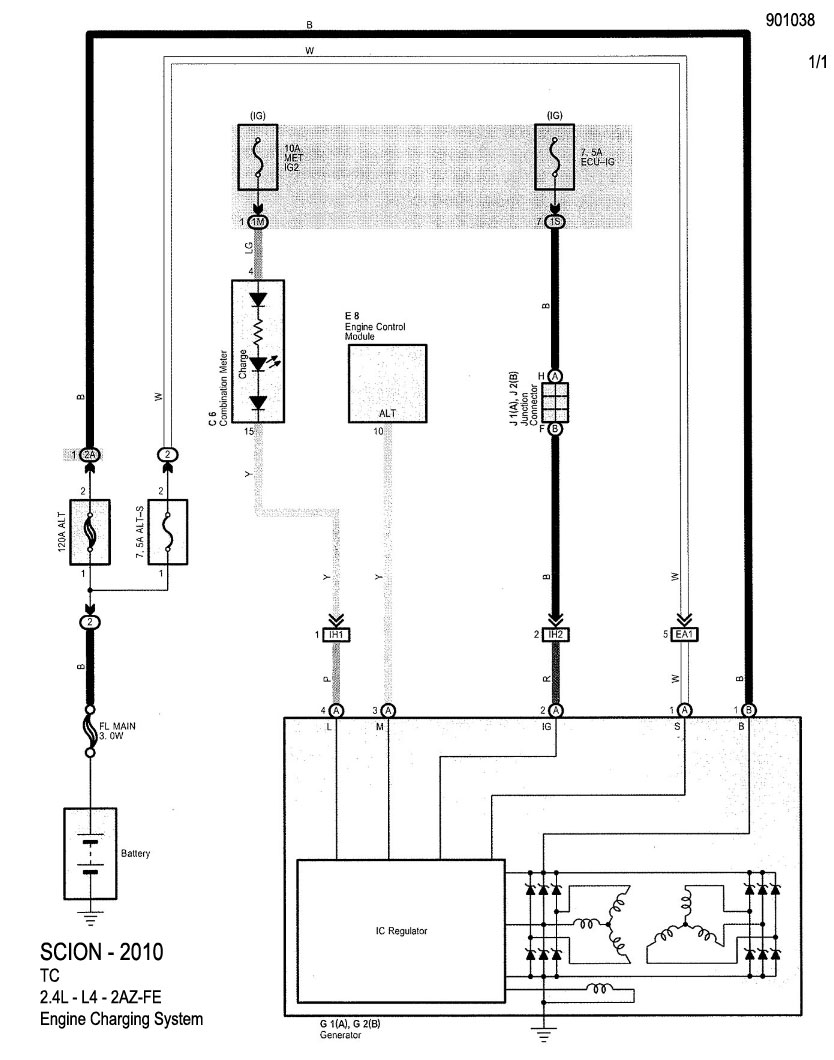

| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - SCION 2010 |
| SCION: TC | |
| 2.4L - 4 Cil. 1/1 | DIAGRAMA SISTEMA DE CARGA |
| SCION: XB | |

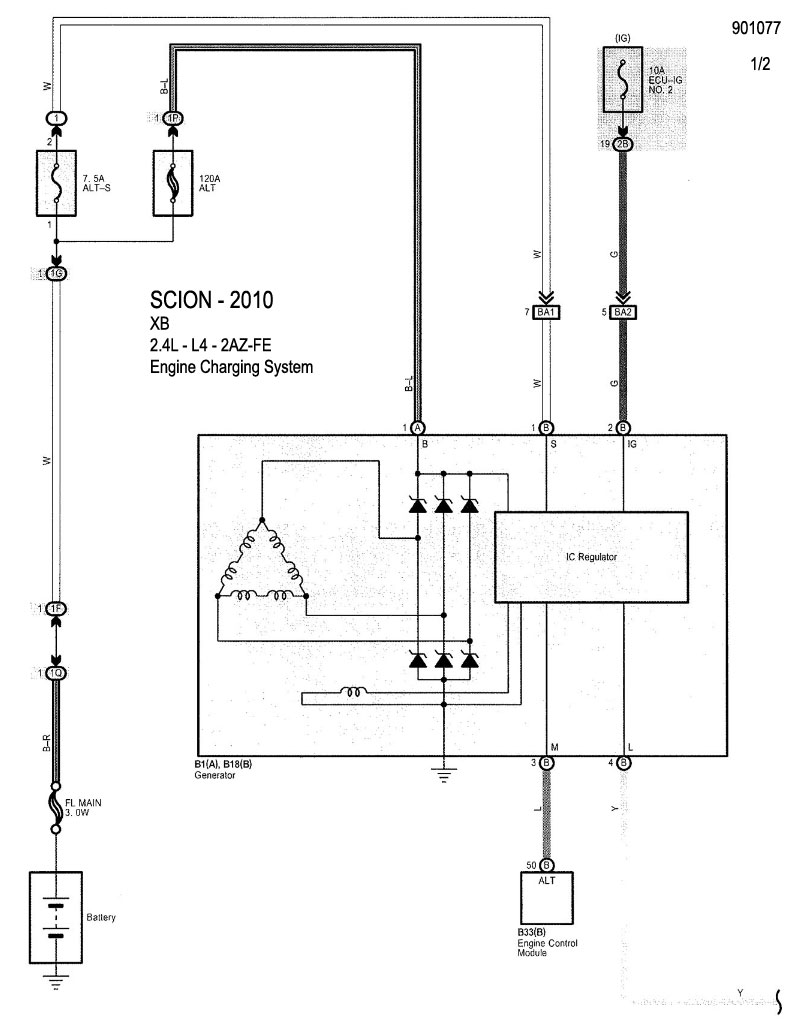

| 2.4L - 4 CiL. 1/2 | DIAGRAMA SISTEMA DE CARGA |

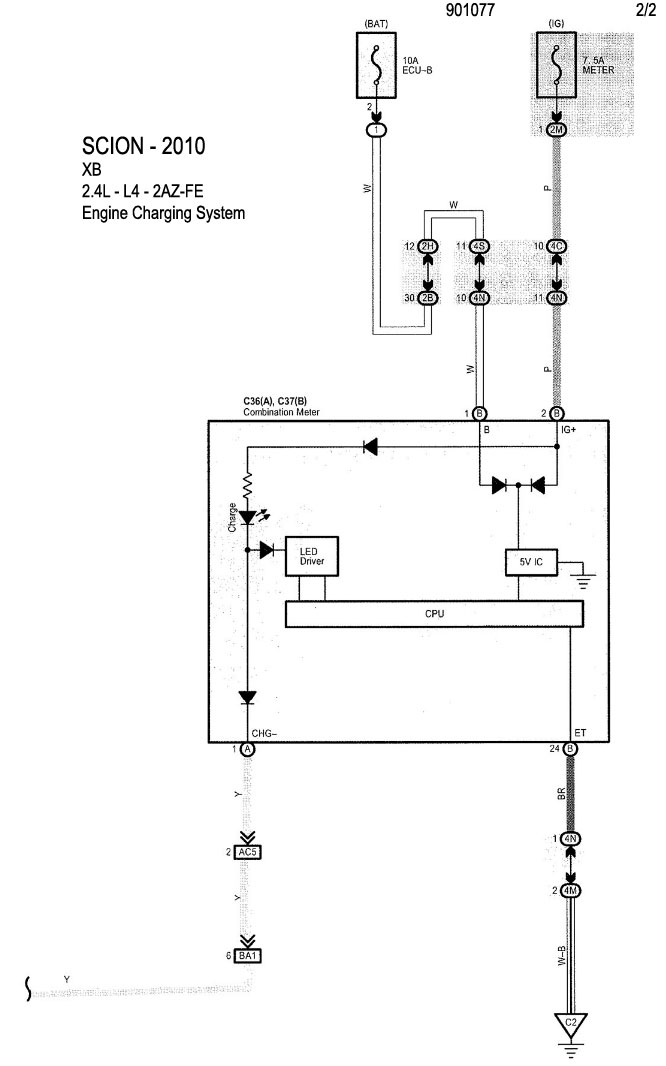

| 2.4L - 4 Cil. 2/2 | DIAGRAMA SISTEMA DE CARGA |
| SCION: XD | |

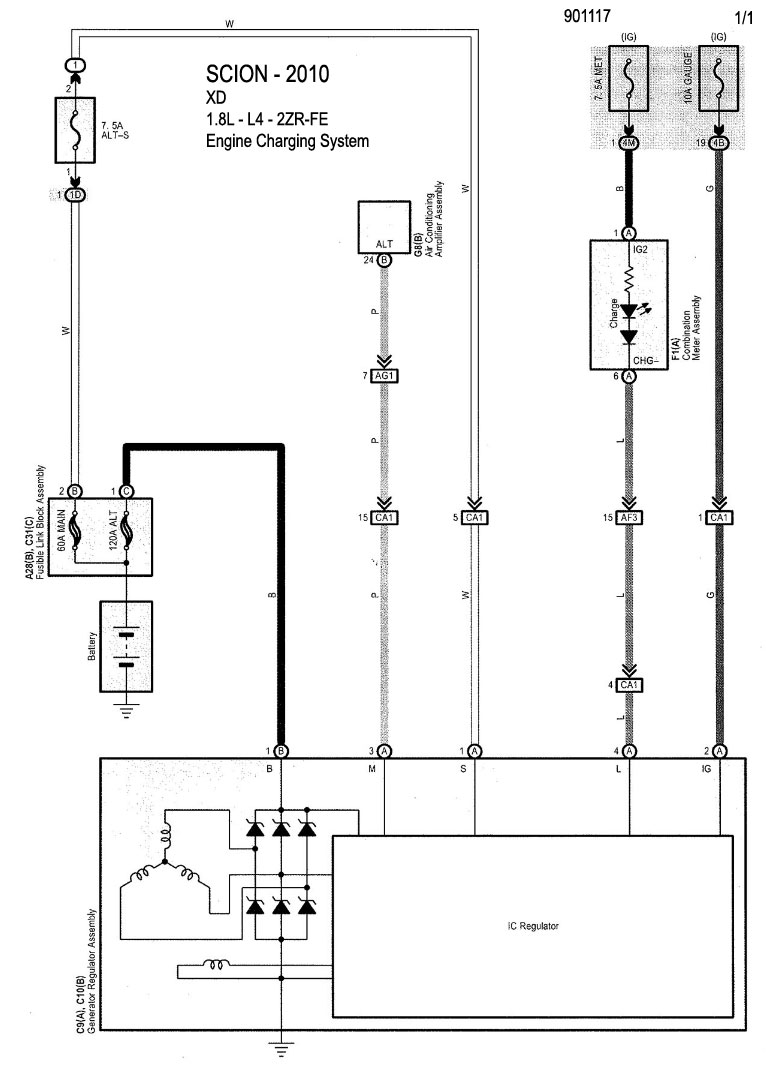

| 1.8L - 4 Cil. 1/1 | DIAGRAMA SISTEMA DE CARGA |
