DIAGRAMAS - SISTEMA DE CARGA  - HONDA 2010 - Mecanica Automotriz - INDICE

Diagramas HONDA: Carga  | Charging  System: - Esquemas - Graphics 2010 -

Diagrama - Alternador / Bateria y conexiones . Vehiculos HONDA 2010

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - HONDA 2010
CIVIC: DX, EX, GX, LX

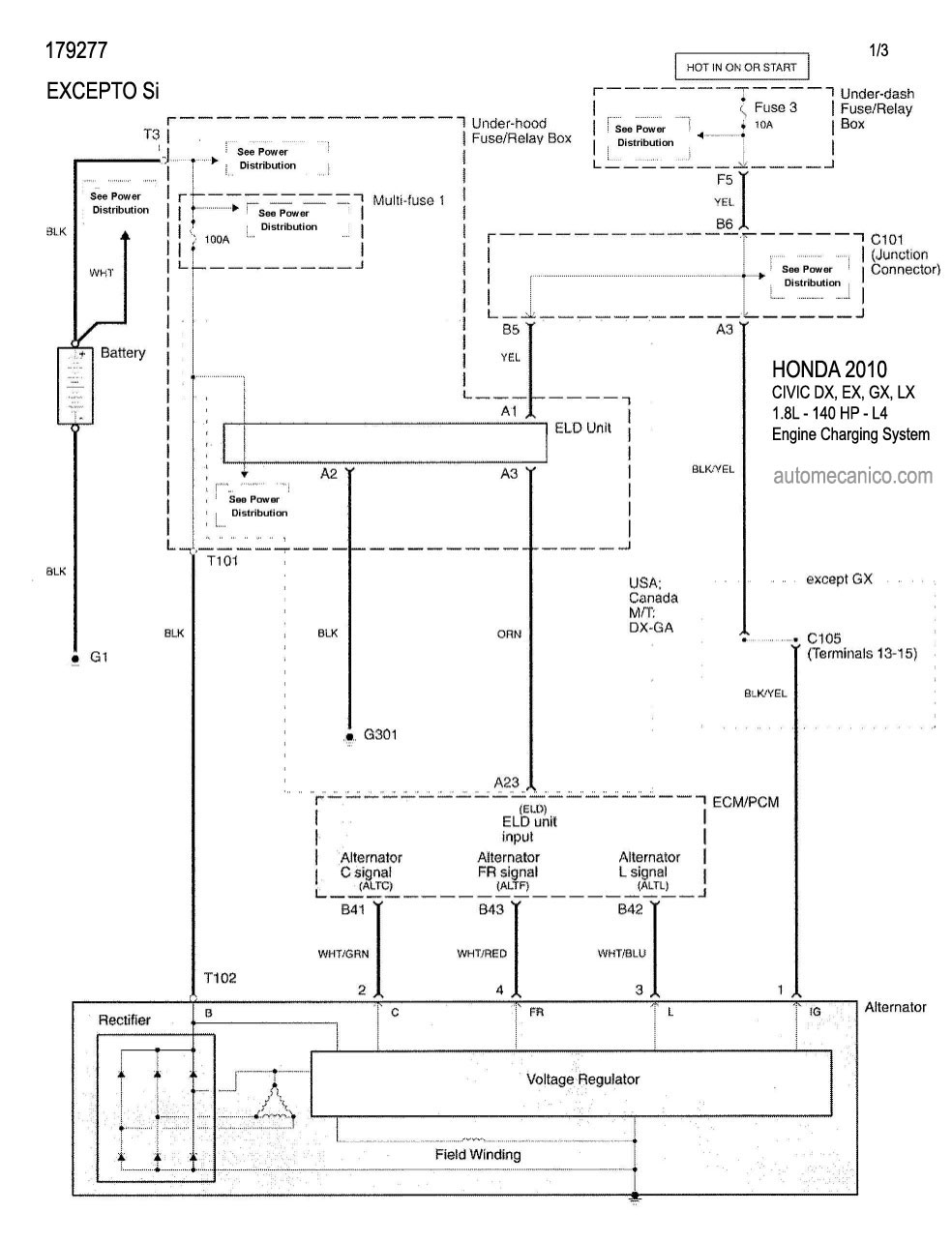

1.8L - 4 Cil. [except Si] 1/3 DIAGRAMA SISTEMA DE CARGA

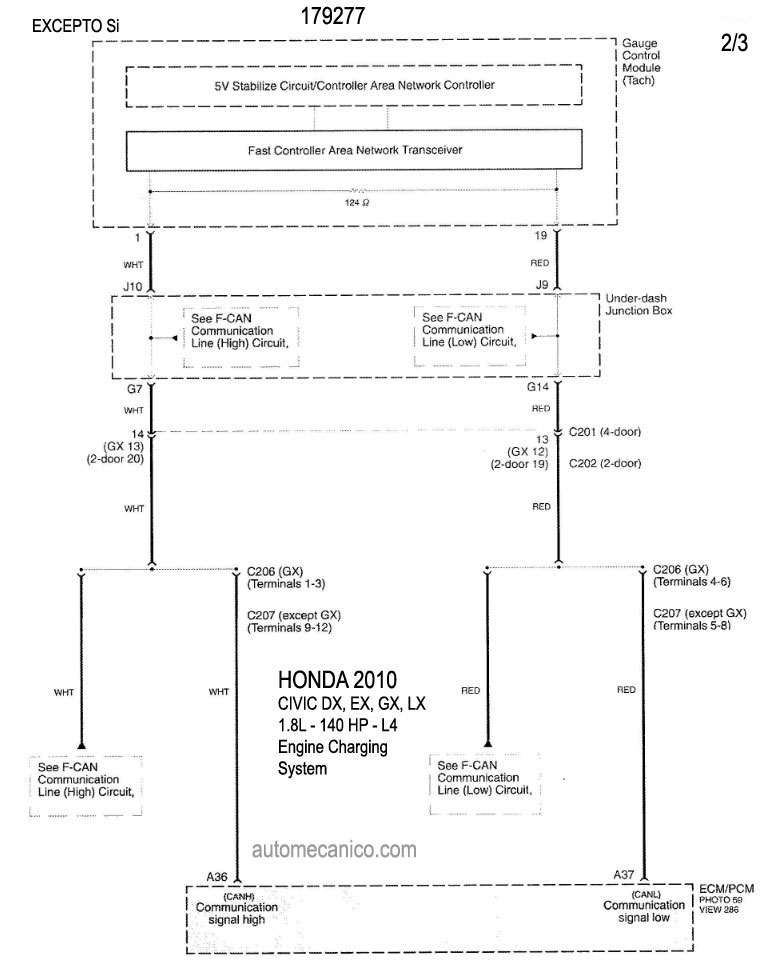

1.8L - 4 Cil. [except Si] 2/3 DIAGRAMA SISTEMA DE CARGA

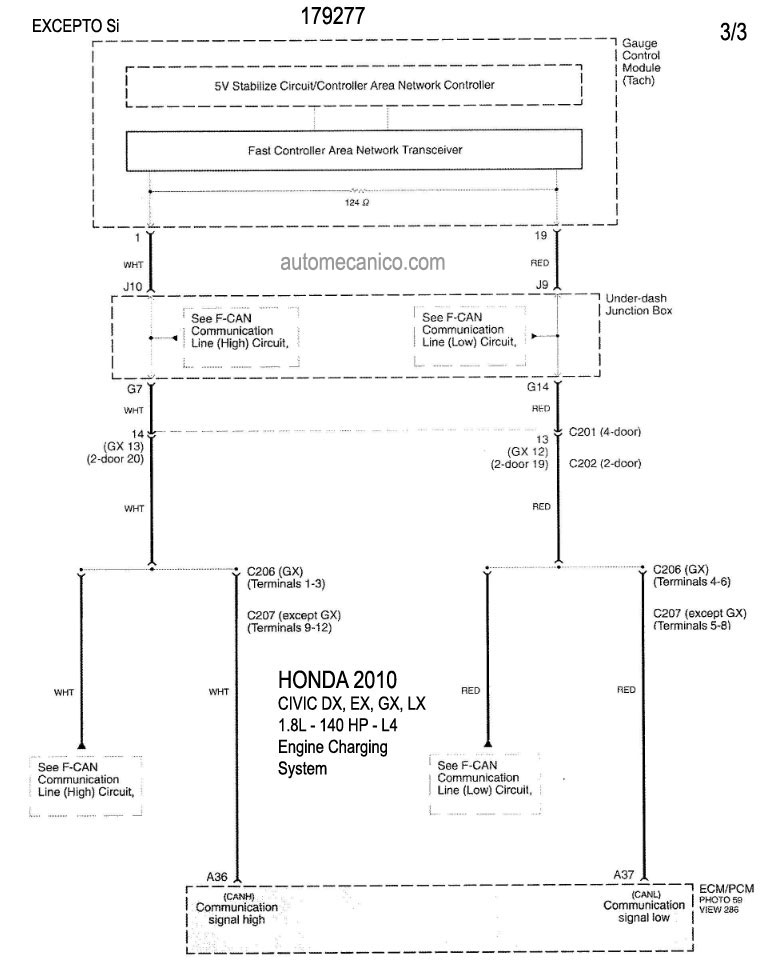

1.8L - 4 Cil. [except Si] 3/3 DIAGRAMA SISTEMA DE CARGA
CIVIC : Si

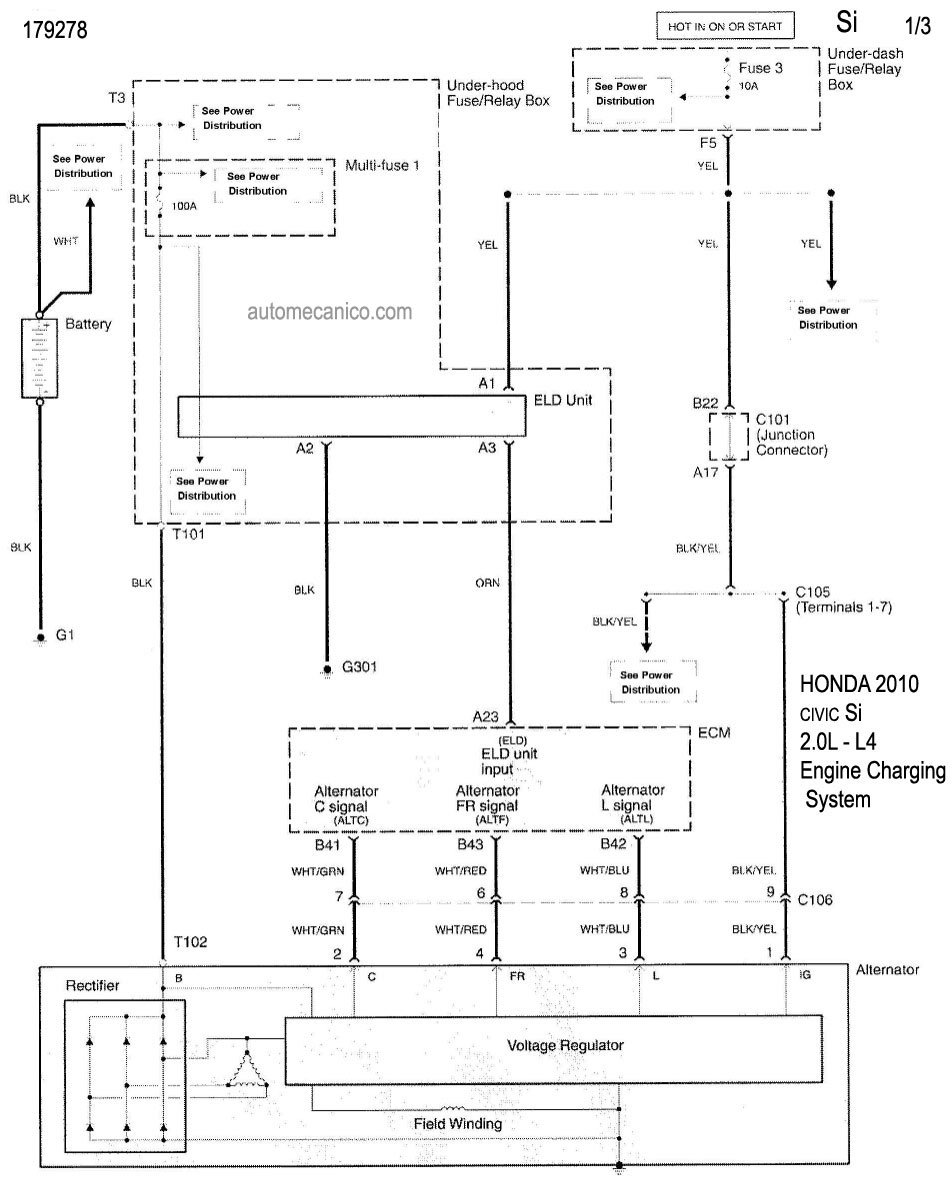

2.0L - 4 Cil. - 1/3 DIAGRAMA SISTEMA DE CARGA

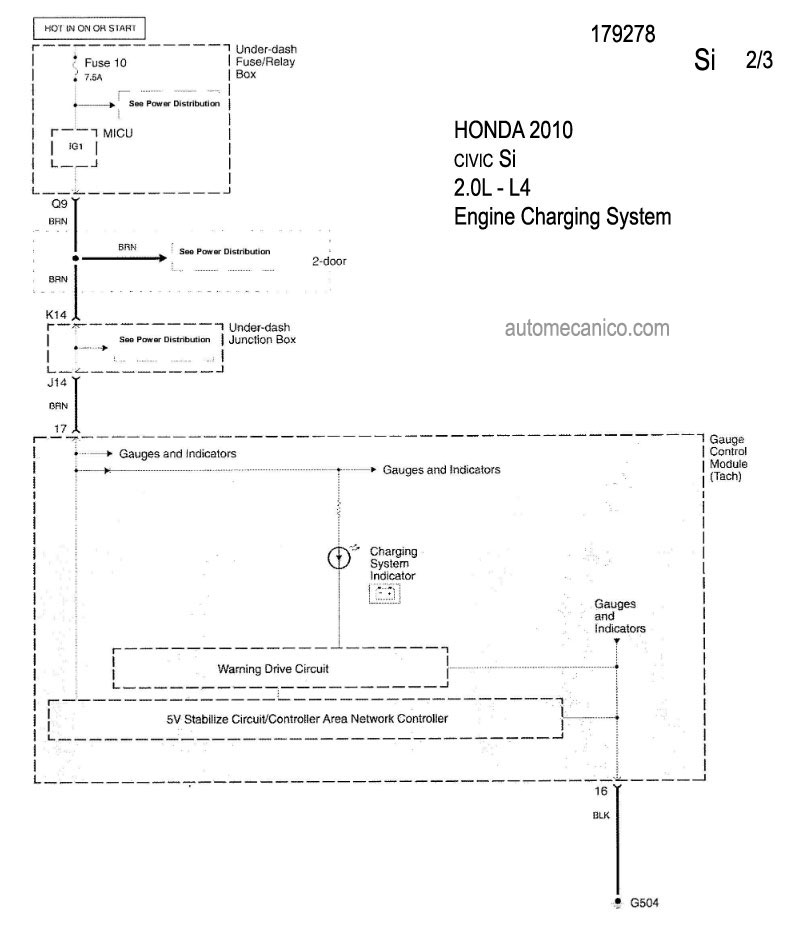

2.0L - 4 Cil. - 2/3 DIAGRAMA SISTEMA DE CARGA

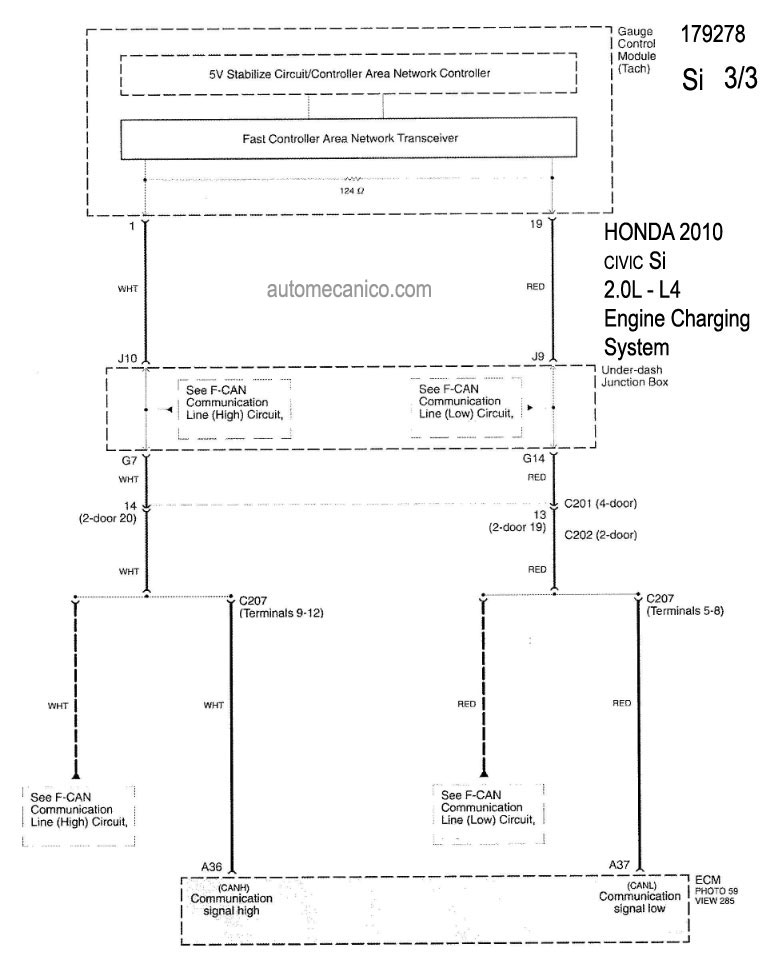

2.0L - 4 Cil. - 3/3 DIAGRAMA SISTEMA DE CARGA
CIVIC: HYBRID

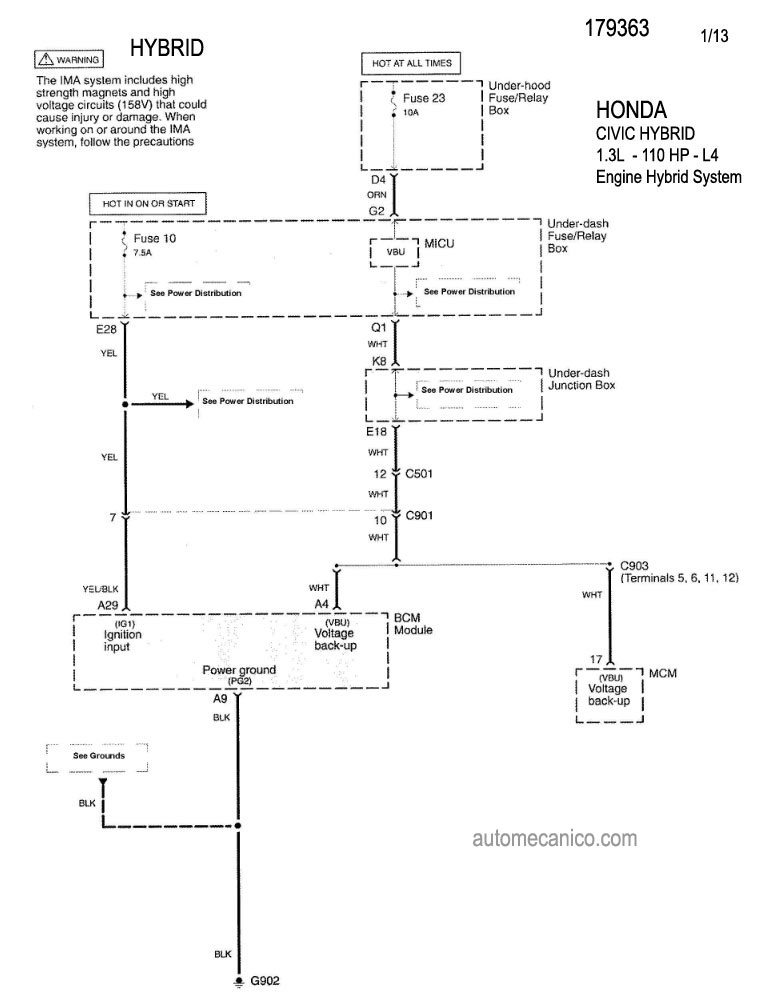

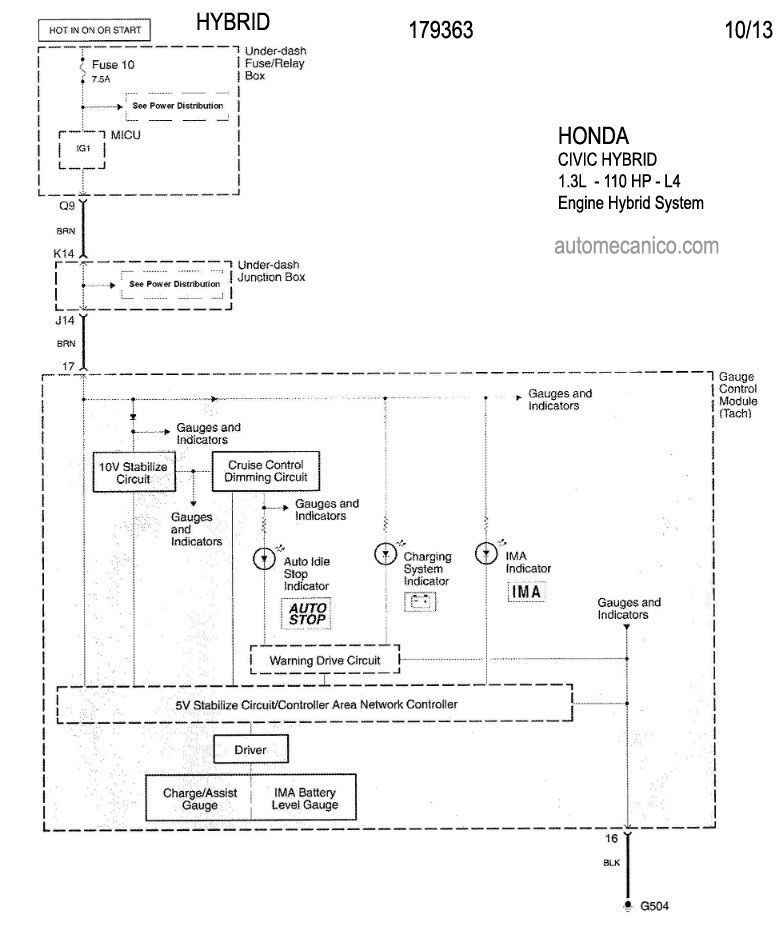

1.3L - 4 Cil. - 1/13 DIAGRAMA SISTEMA DE CARGA

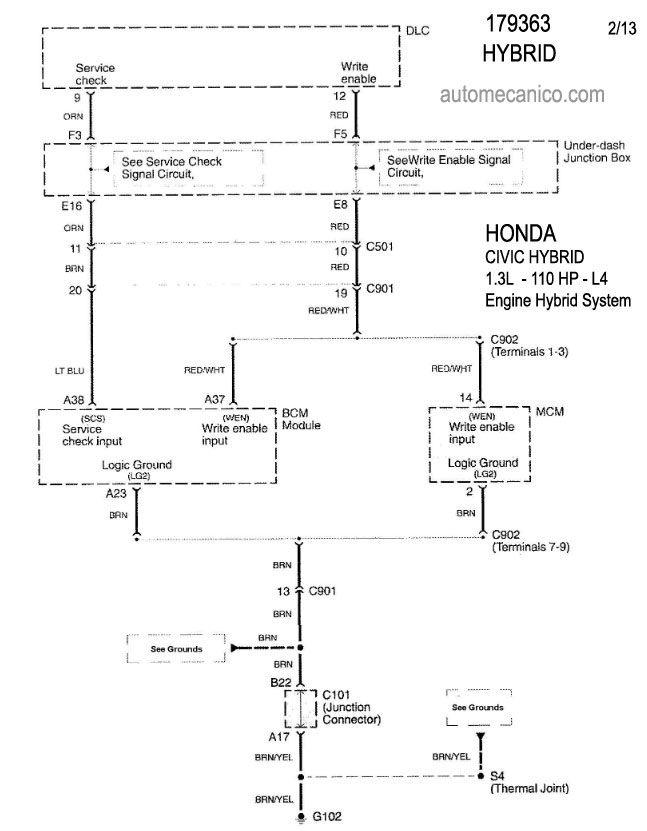

1.3L - 4 Cil. - 2/13 DIAGRAMA SISTEMA DE CARGA

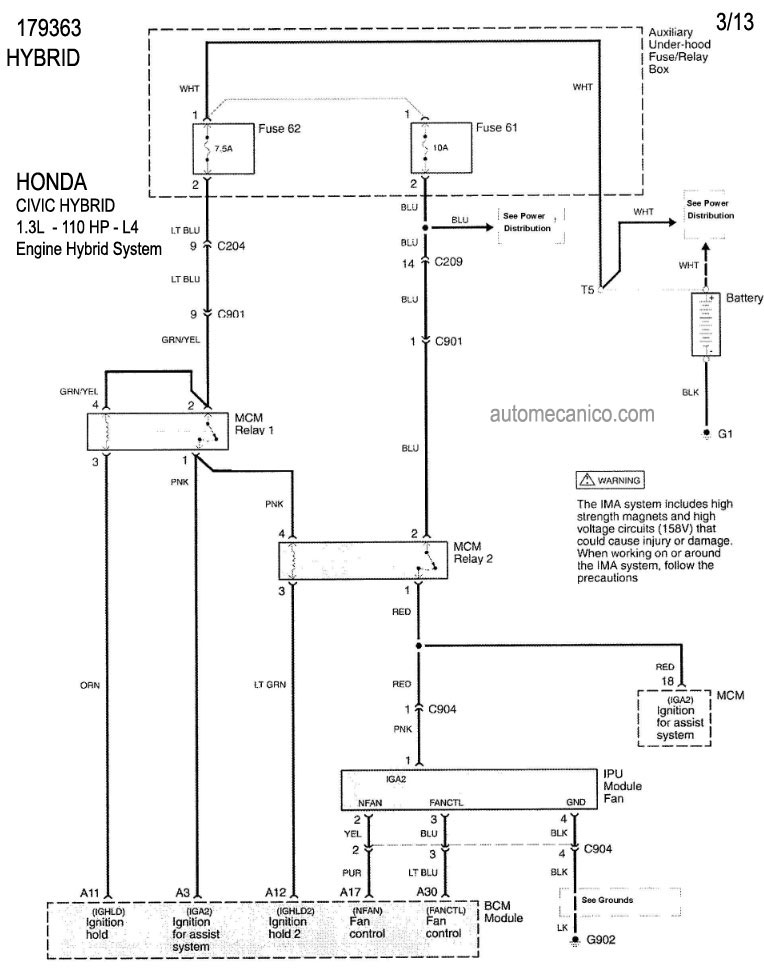

1.3L - 4 Cil. - 3/13 DIAGRAMA SISTEMA DE CARGA

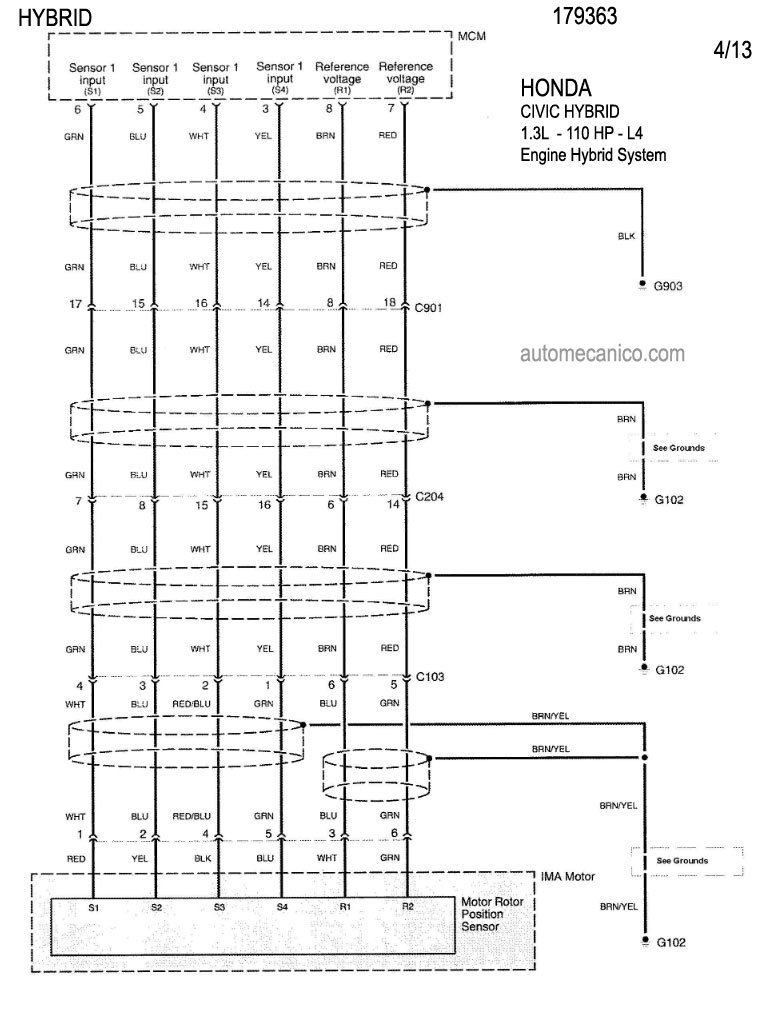

1.3L - 4 Cil. - 4/13 DIAGRAMA SISTEMA DE CARGA

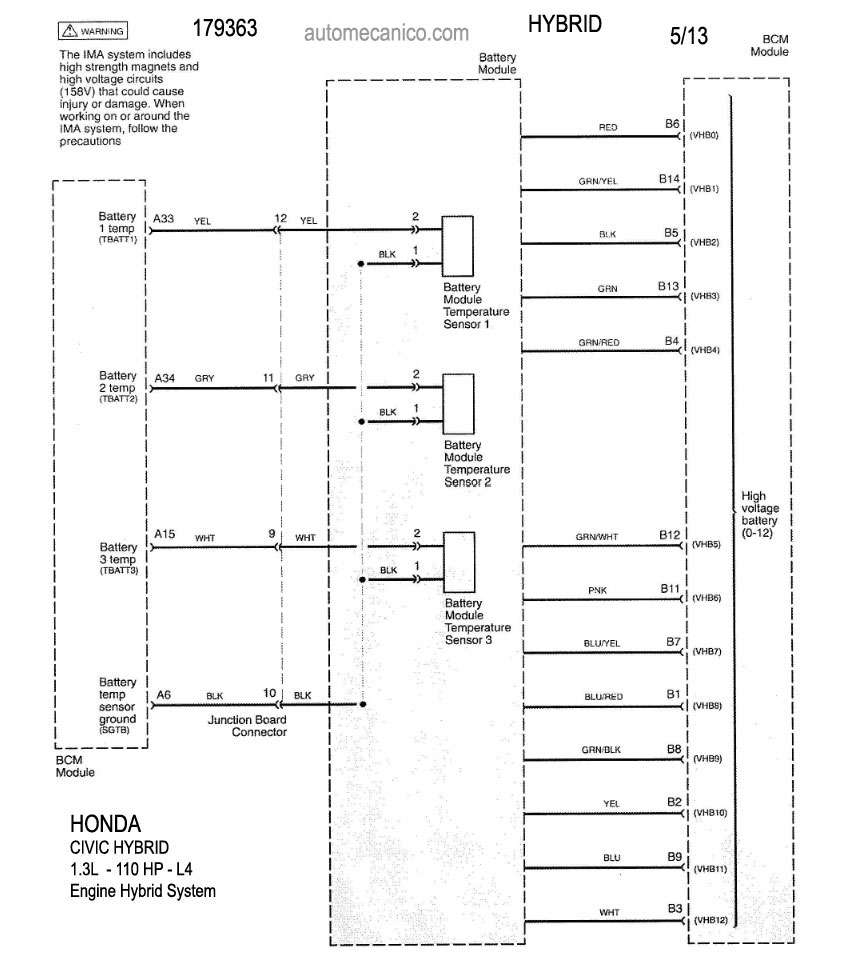

1.3L - 4 Cil. - 5/13 DIAGRAMA SISTEMA DE CARGA

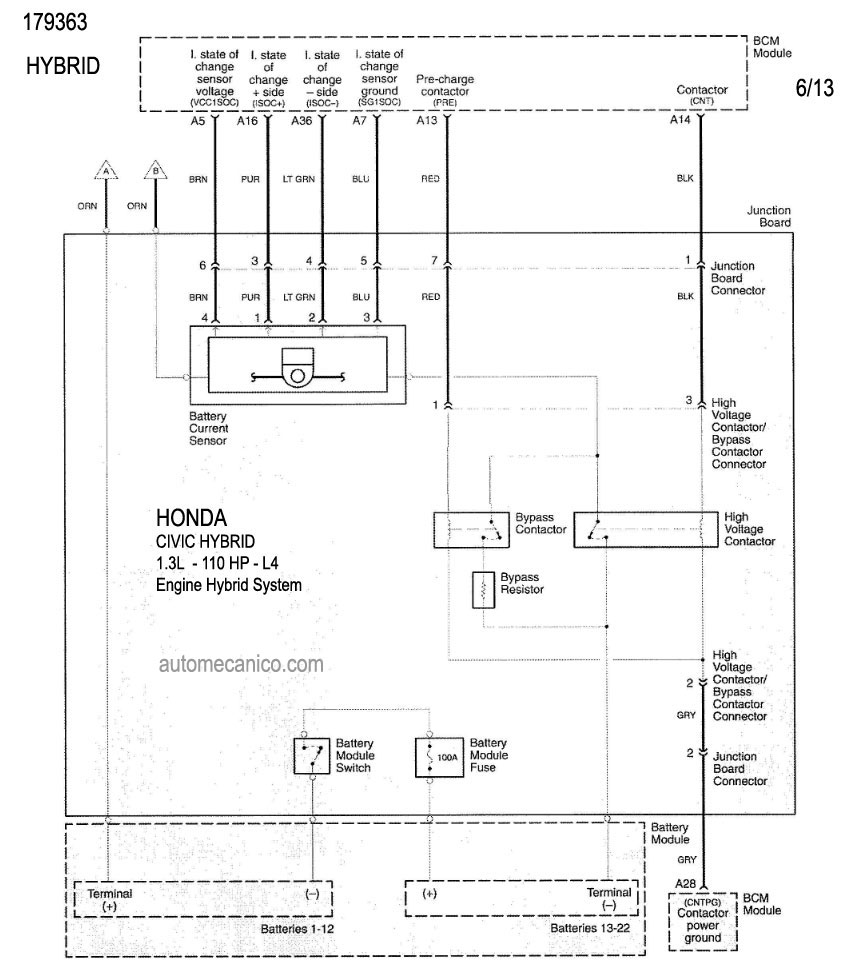

1.3L - 4 Cil. - 6/13 DIAGRAMA SISTEMA DE CARGA

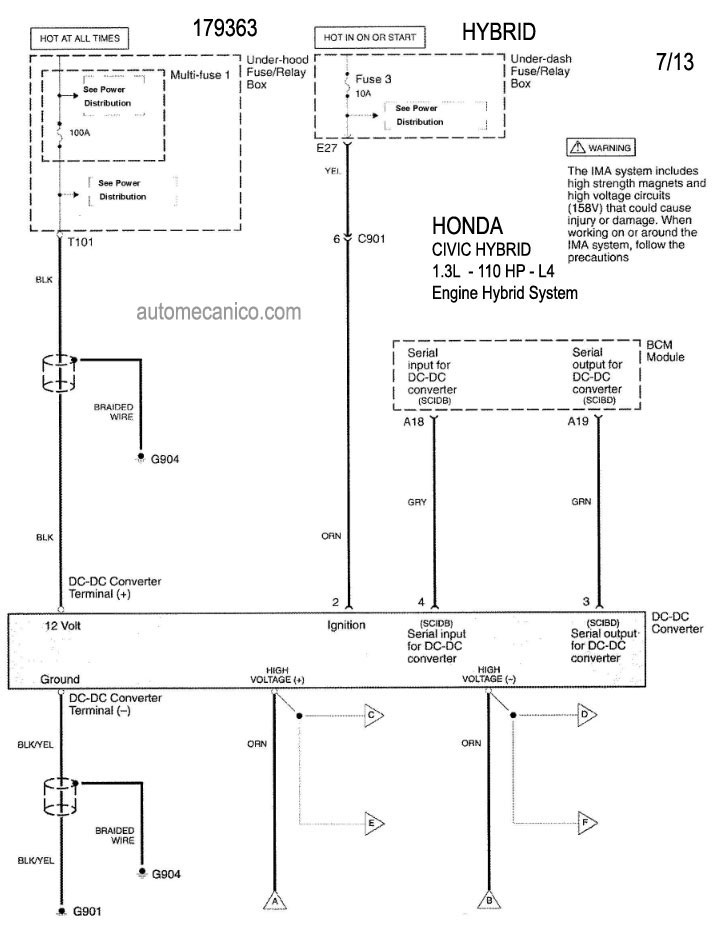

1.3L - 4 Cil. - 7/13 DIAGRAMA SISTEMA DE CARGA

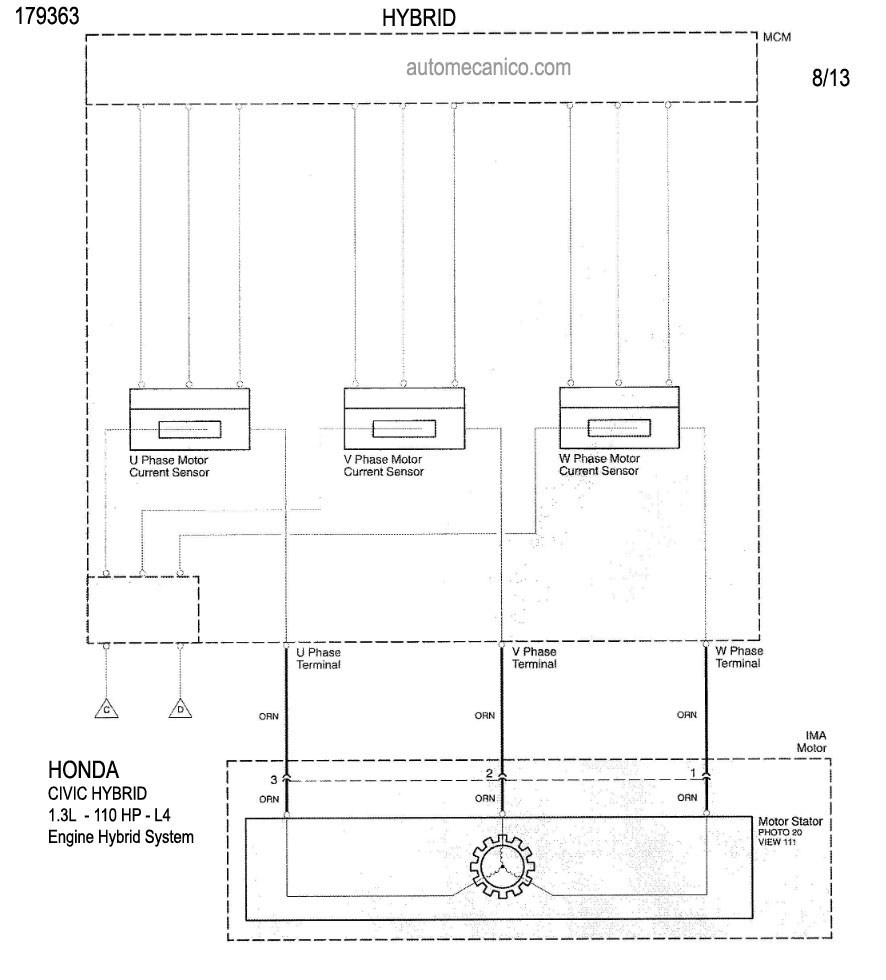

1.3L - 4 Cil. - 8/13 DIAGRAMA SISTEMA DE CARGA

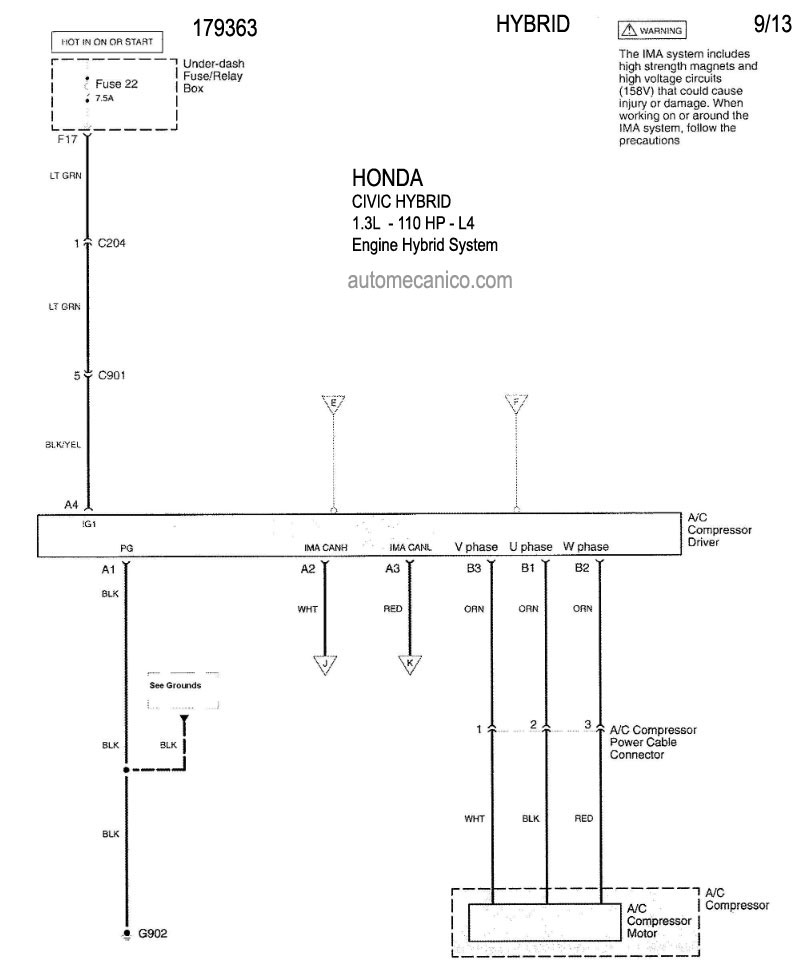

1.3L - 4 Cil. - 9/13 DIAGRAMA SISTEMA DE CARGA
1.3L - 4 Cil. - 10/13 DIAGRAMA SISTEMA DE CARGA

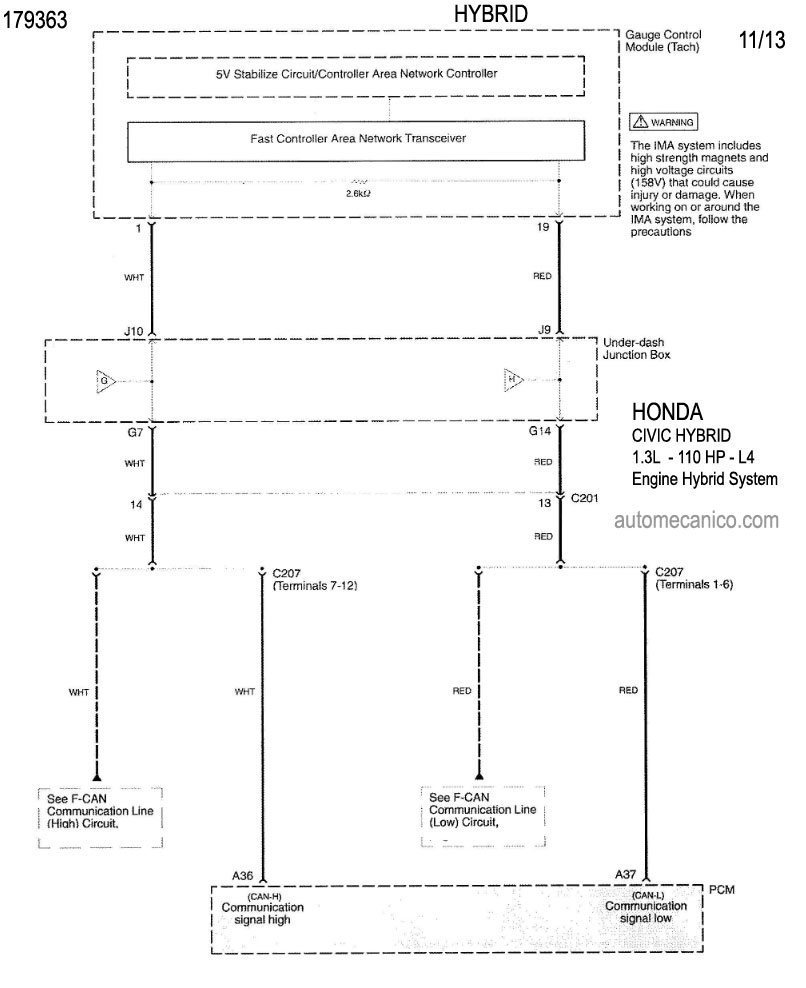

1.3L - 4 Cil. - 11/13 DIAGRAMA SISTEMA DE CARGA

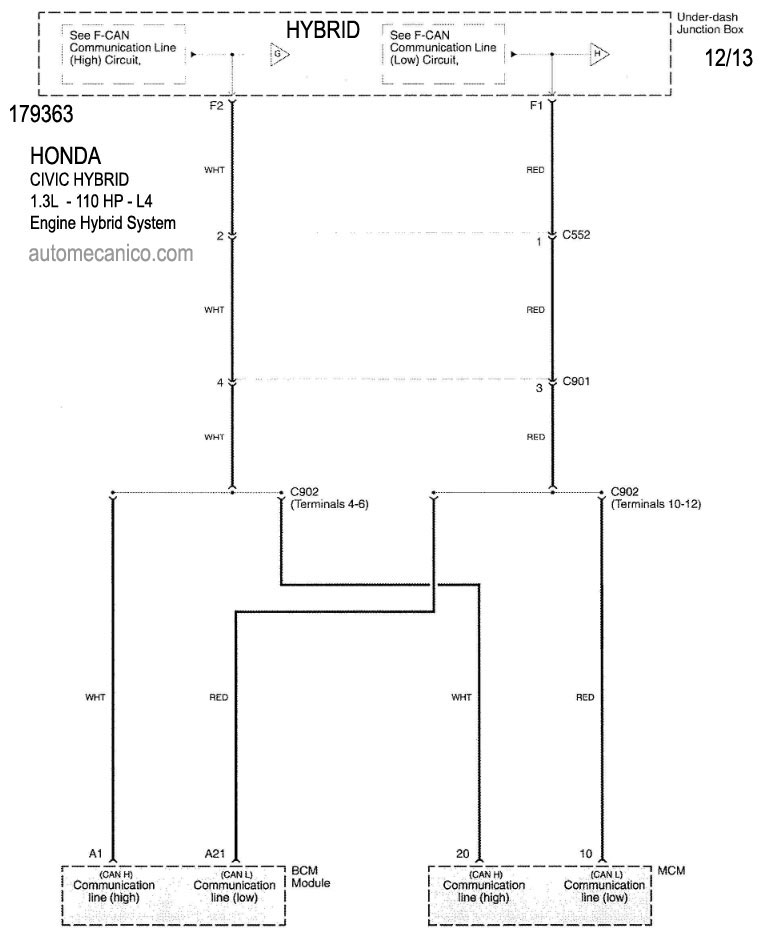

1.3L - 4 Cil. - 12/13 DIAGRAMA SISTEMA DE CARGA

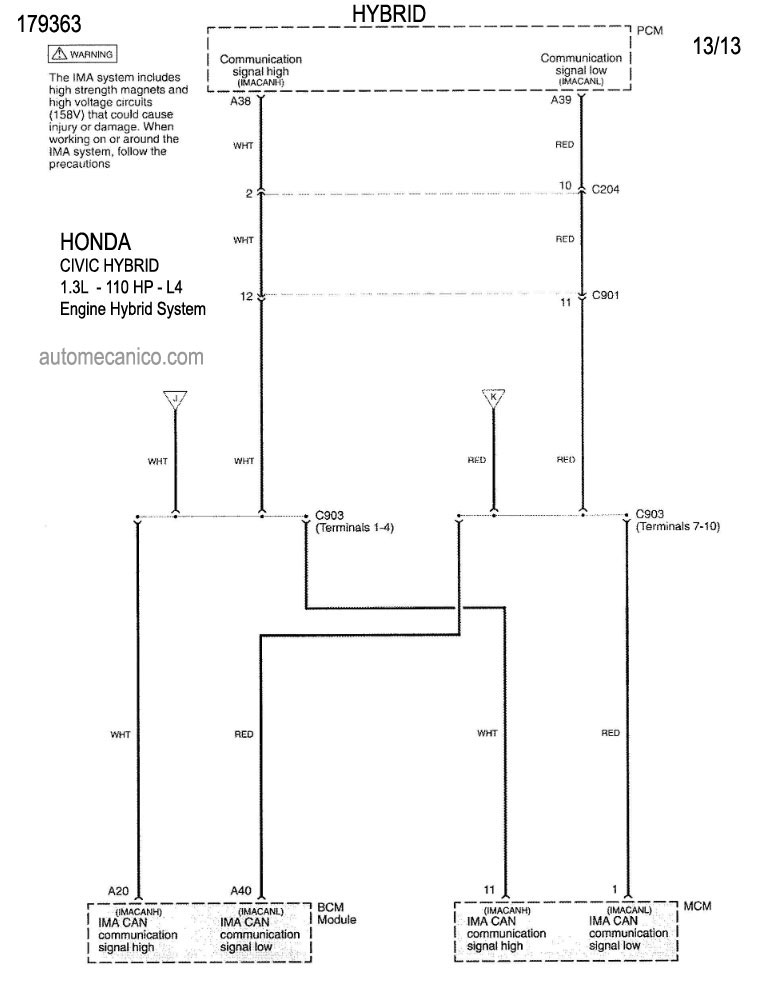

1.3L - 4 Cil. - 13/13 DIAGRAMA SISTEMA DE CARGA
CR-V: EX, LX

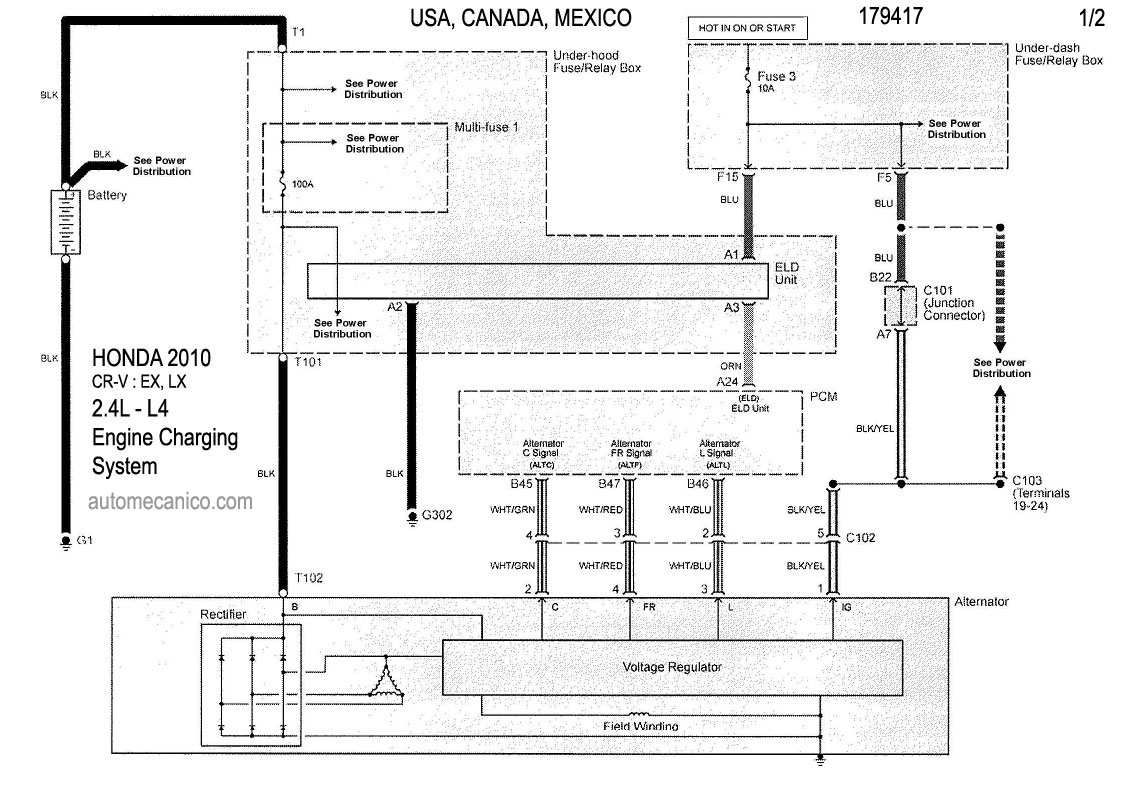

2.4L - 4 Cil. [ USA, CANADA, MEXICO ] 1/2 DIAGRAMA SISTEMA DE CARGA

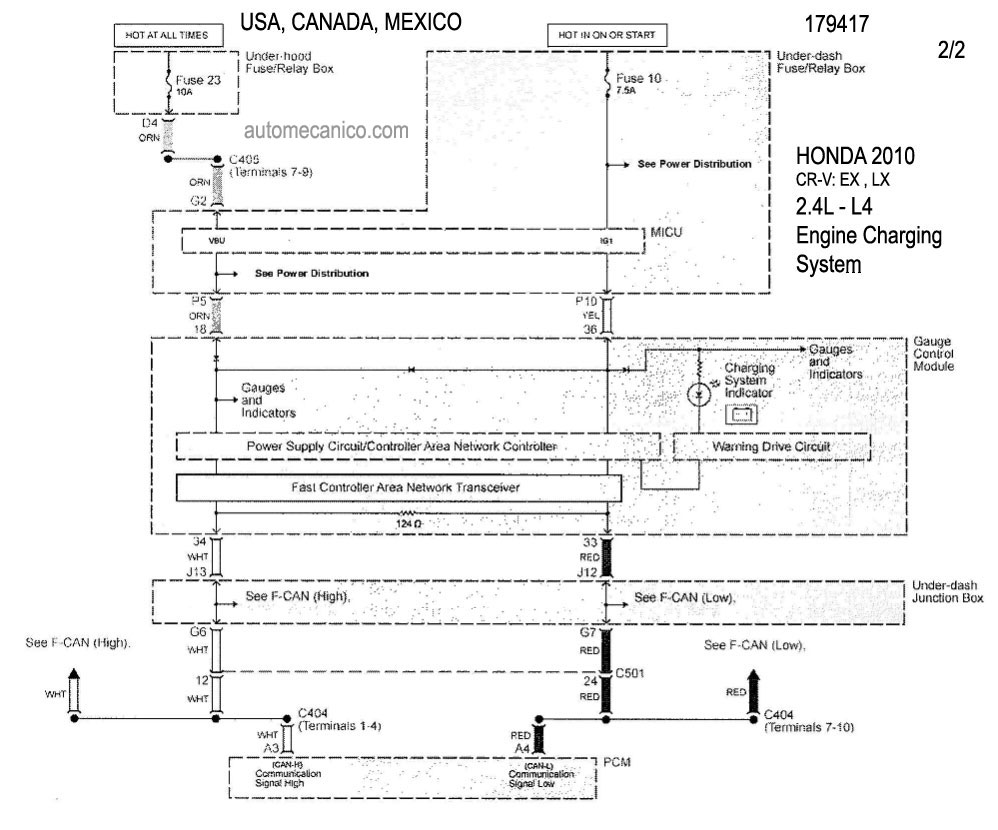

2.4L - 4 Cil. [ USA, CANADA, MEXICO ] 2/2 DIAGRAMA SISTEMA DE CARGA
ELEMENT: EX, LX, SC

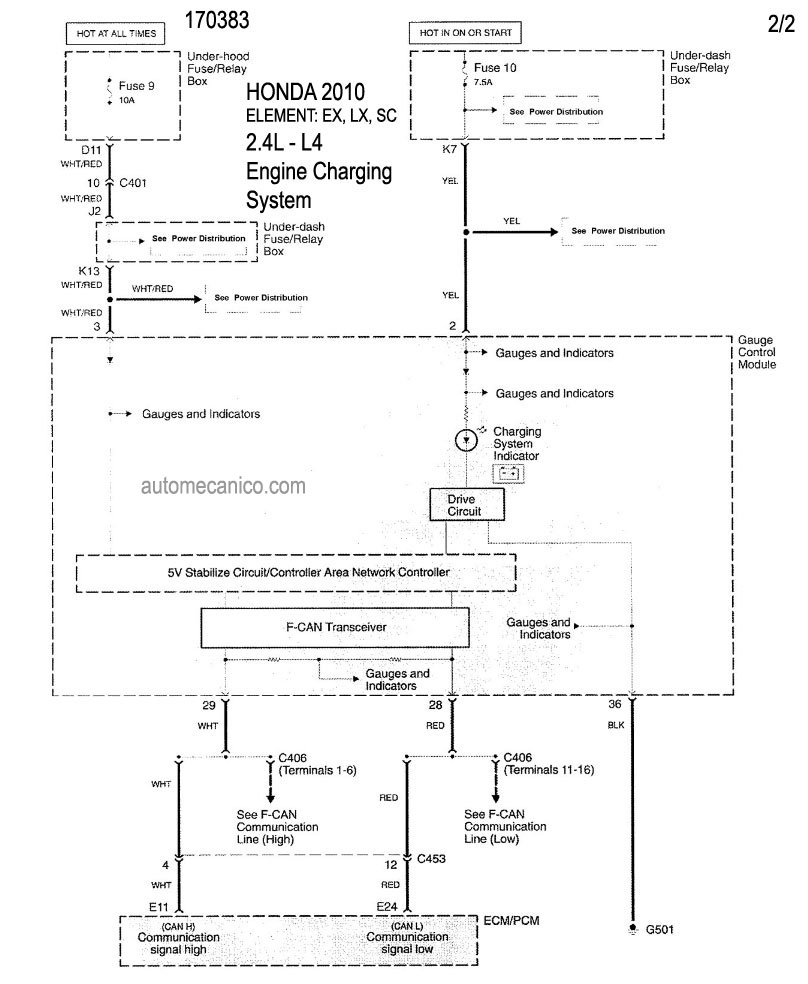

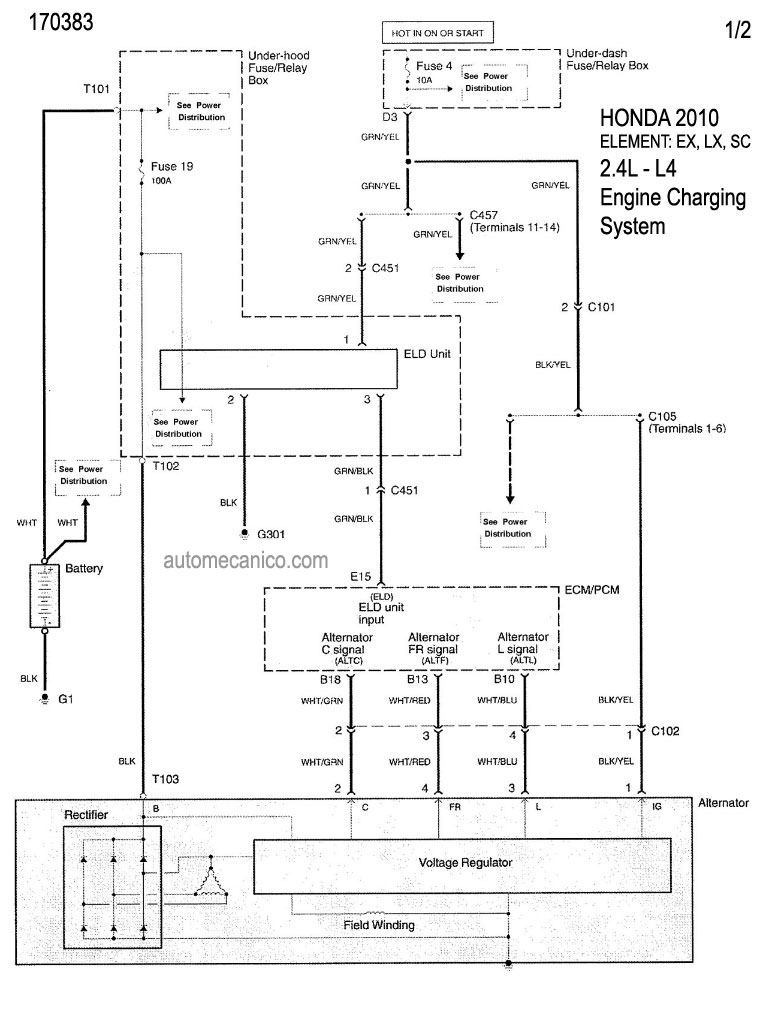

2.4L - 4 Cil. 1/2 DIAGRAMA SISTEMA DE CARGA
2.4L - 4 Cil. 2/2 DIAGRAMA SISTEMA DE CARGA
FIT

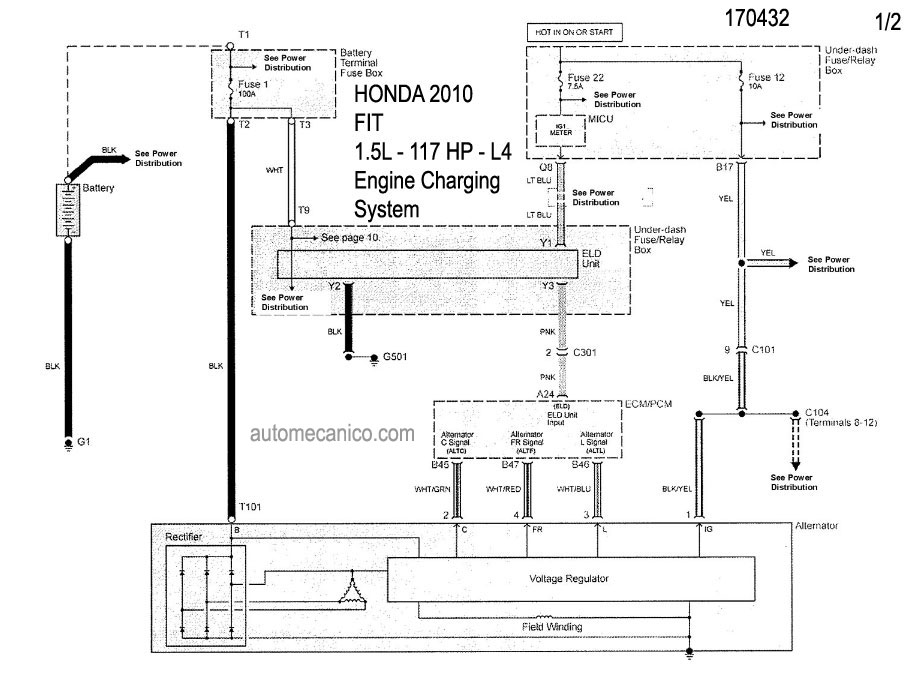

1.5L - 4 Cil. 1/2 DIAGRAMA SISTEMA DE CARGA

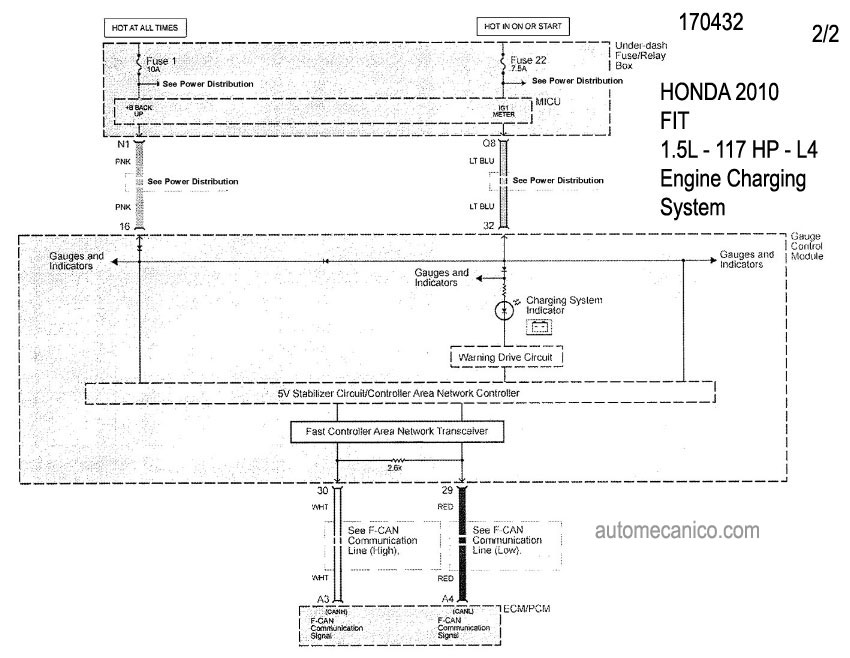

1.5L - 4 Cil. 1/2 DIAGRAMA SISTEMA DE CARGA
INSIGHT - FULL HYBRID

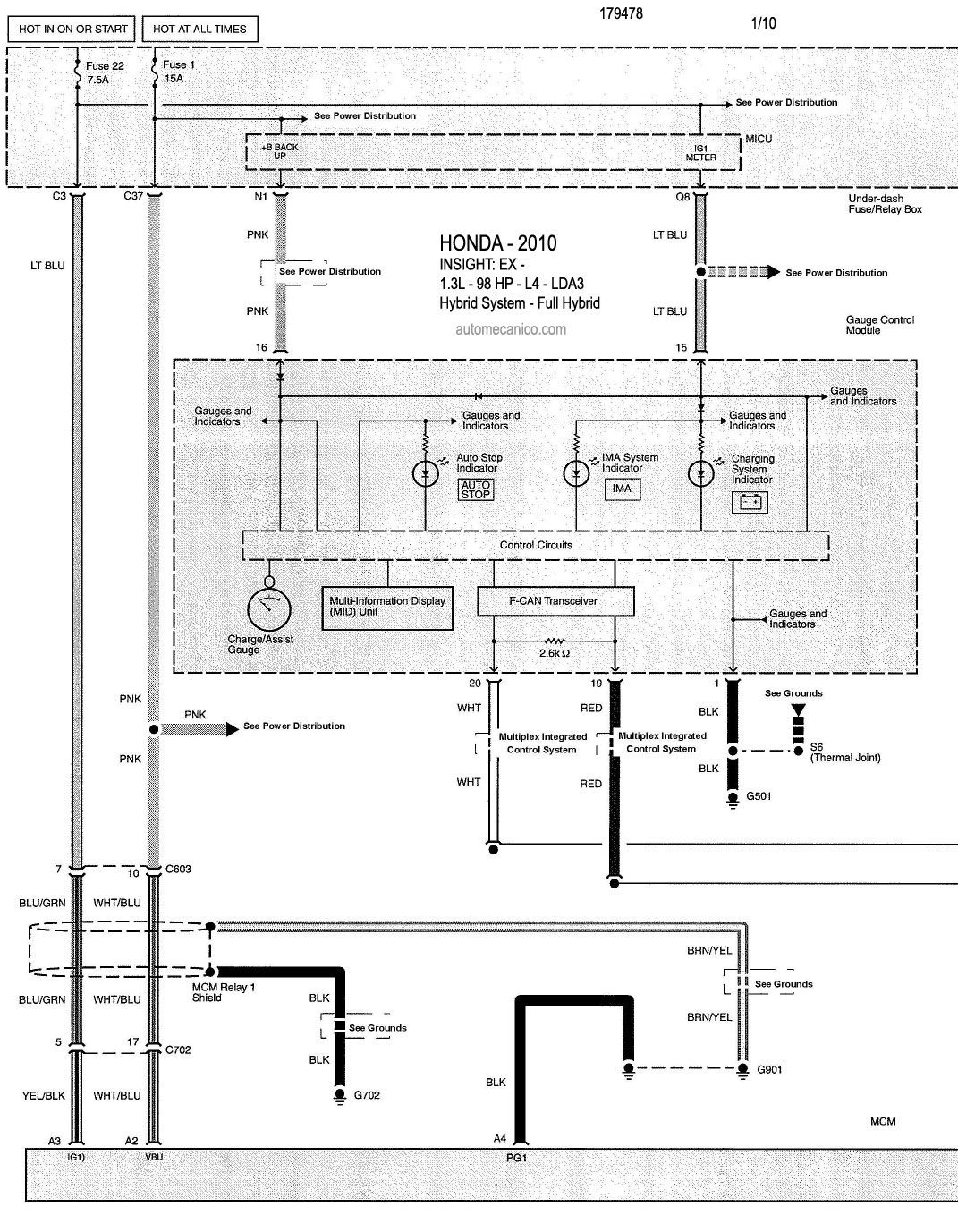

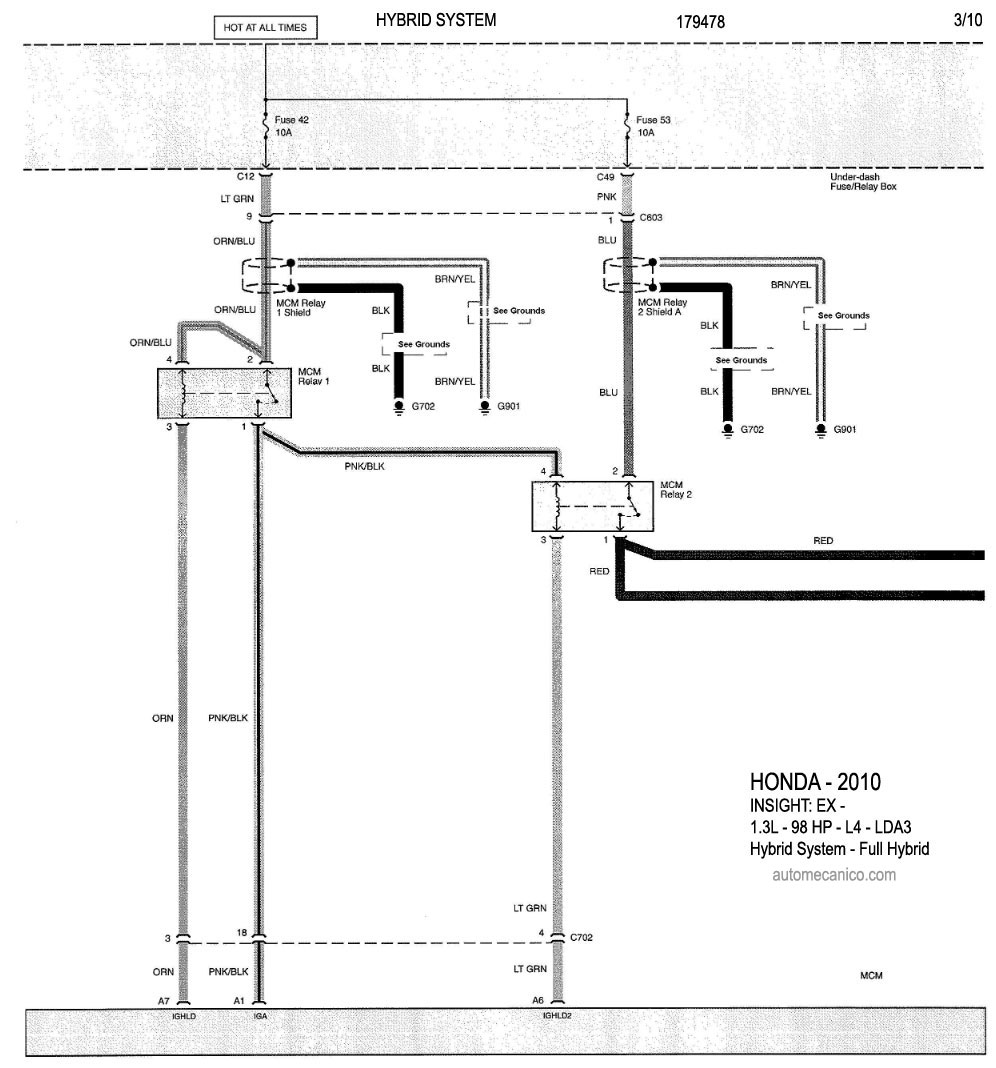

1.3L - 98 HP - 4 Cil. LDA3 - 1/10 DIAGRAMA SISTEMA HIBRIDO

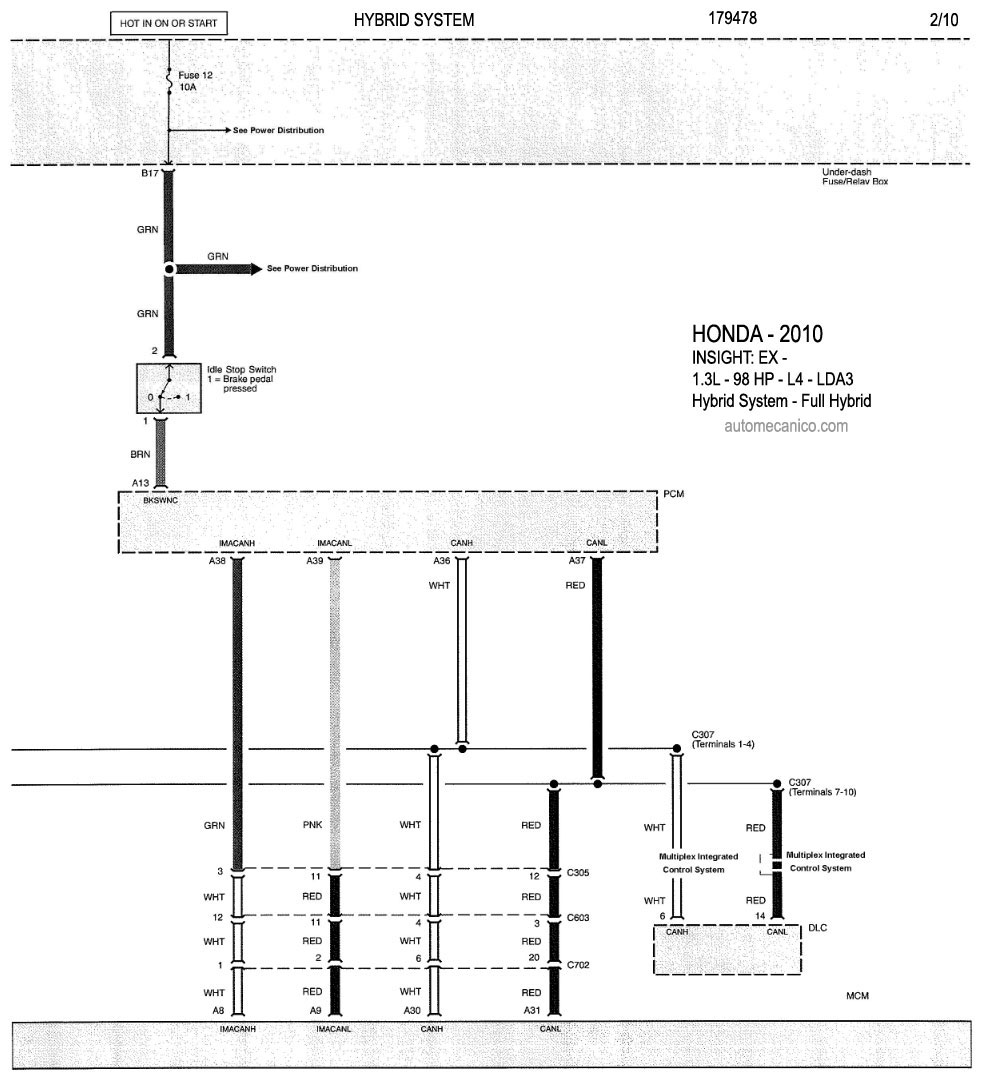

1.3L - 98 HP - 4 Cil. LDA3 - 2/10 DIAGRAMA SISTEMA HIBRIDO
1.3L - 98 HP - 4 Cil. LDA3 - 3/10 DIAGRAMA SISTEMA HIBRIDO

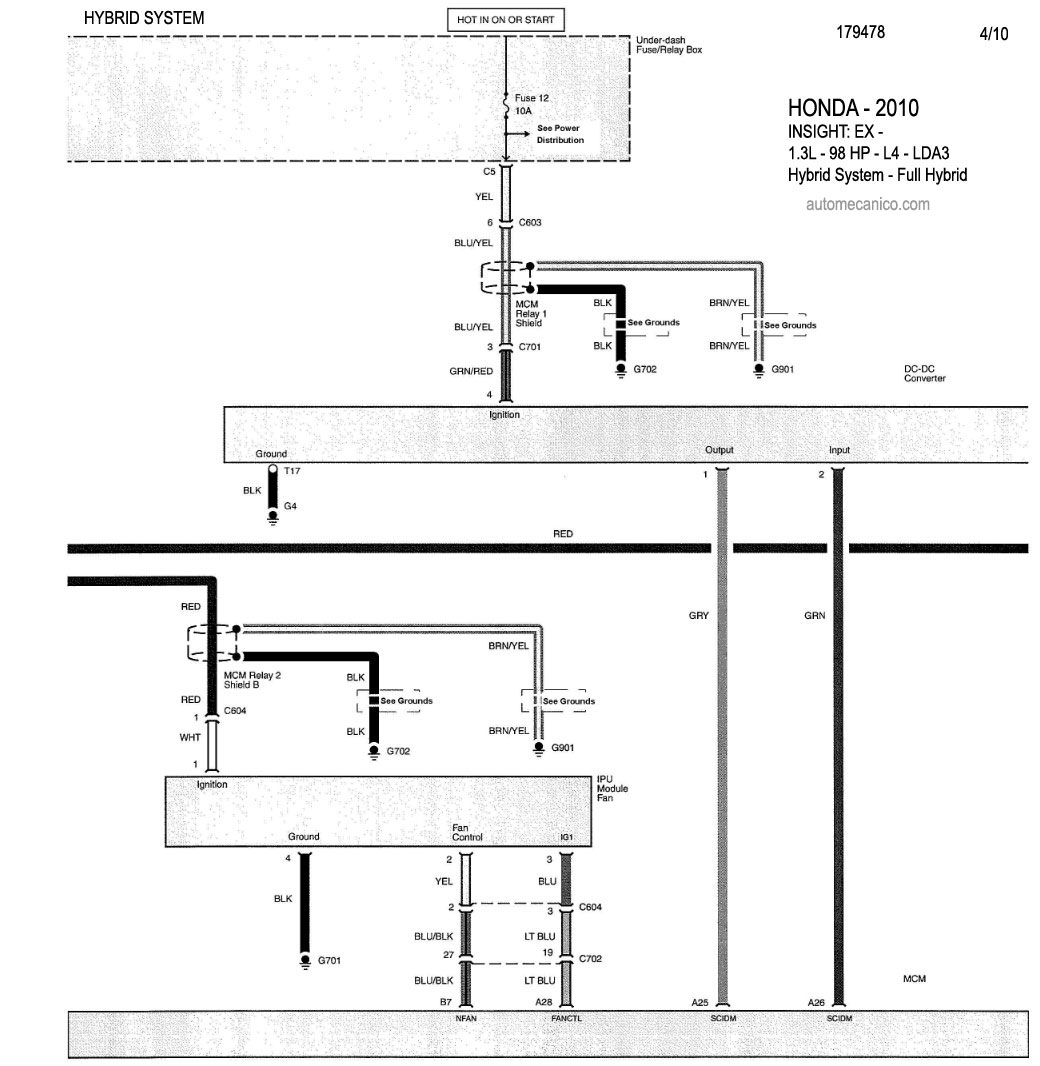

1.3L - 98 HP - 4 Cil. LDA3 - 4/10 DIAGRAMA SISTEMA HIBRIDO

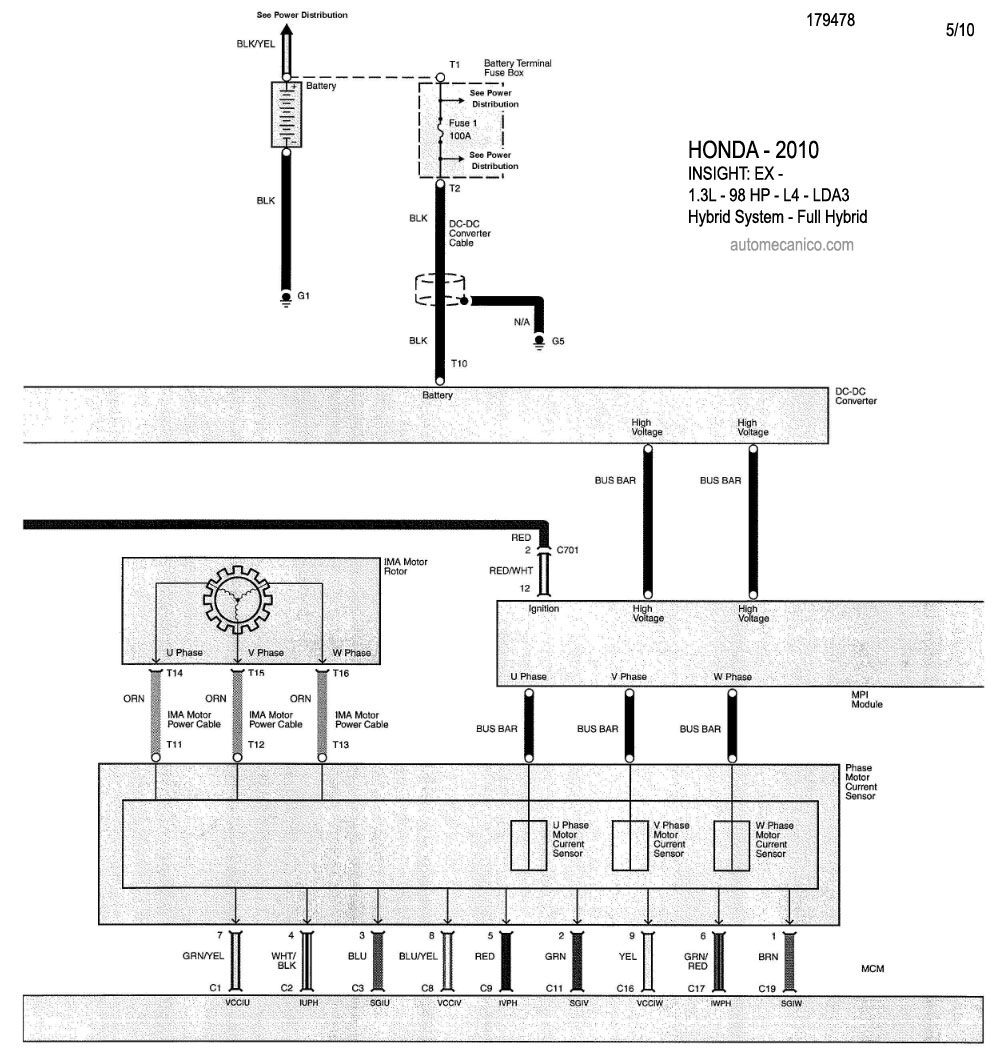

1.3L - 98 HP - 4 Cil. LDA3 - 5/10 DIAGRAMA SISTEMA HIBRIDO
1.3L - 98 HP - 4 Cil. LDA3 - 6/10 DIAGRAMA SISTEMA HIBRIDO

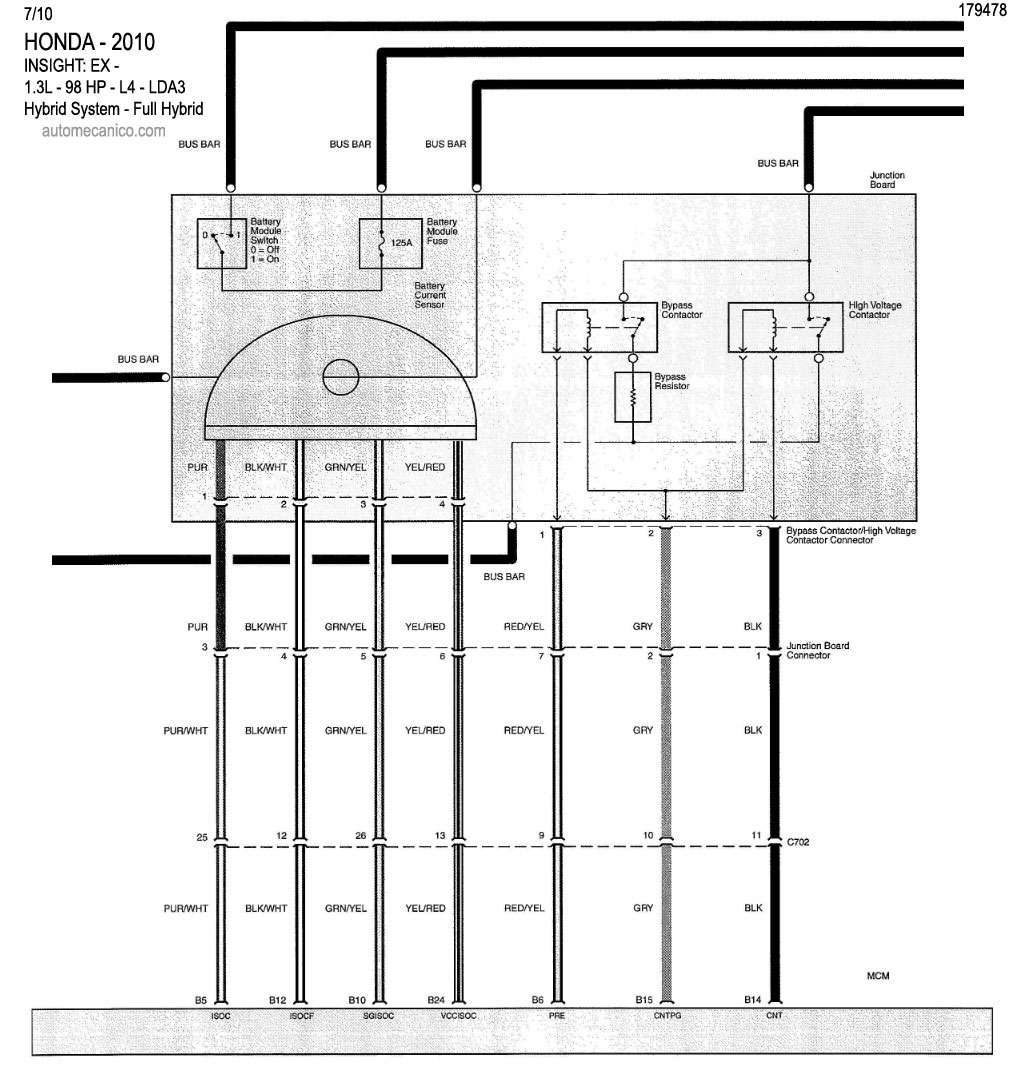

1.3L - 98 HP - 4 Cil. LDA3 - 7/10 DIAGRAMA SISTEMA HIBRIDO

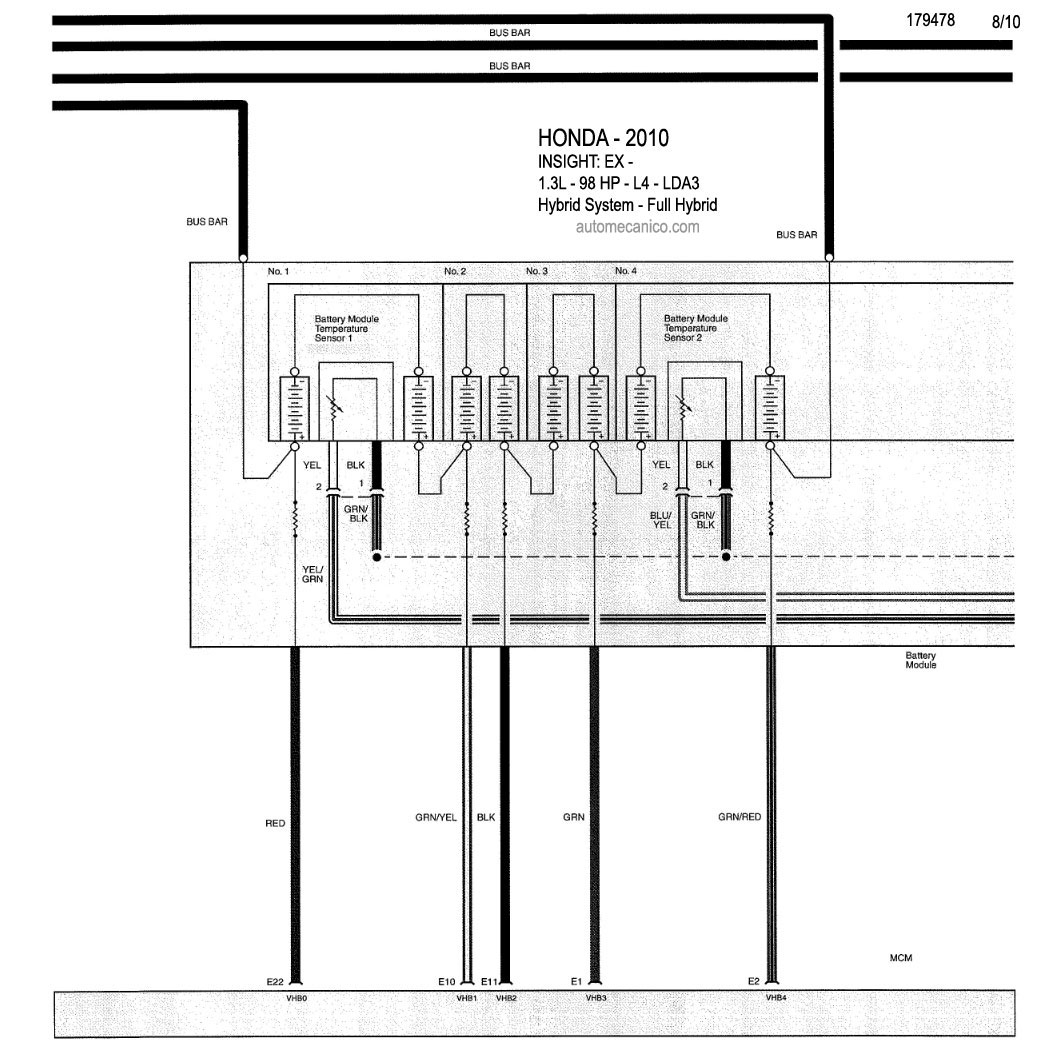

1.3L - 98 HP - 4 Cil. LDA3 - 8/10 DIAGRAMA SISTEMA HIBRIDO

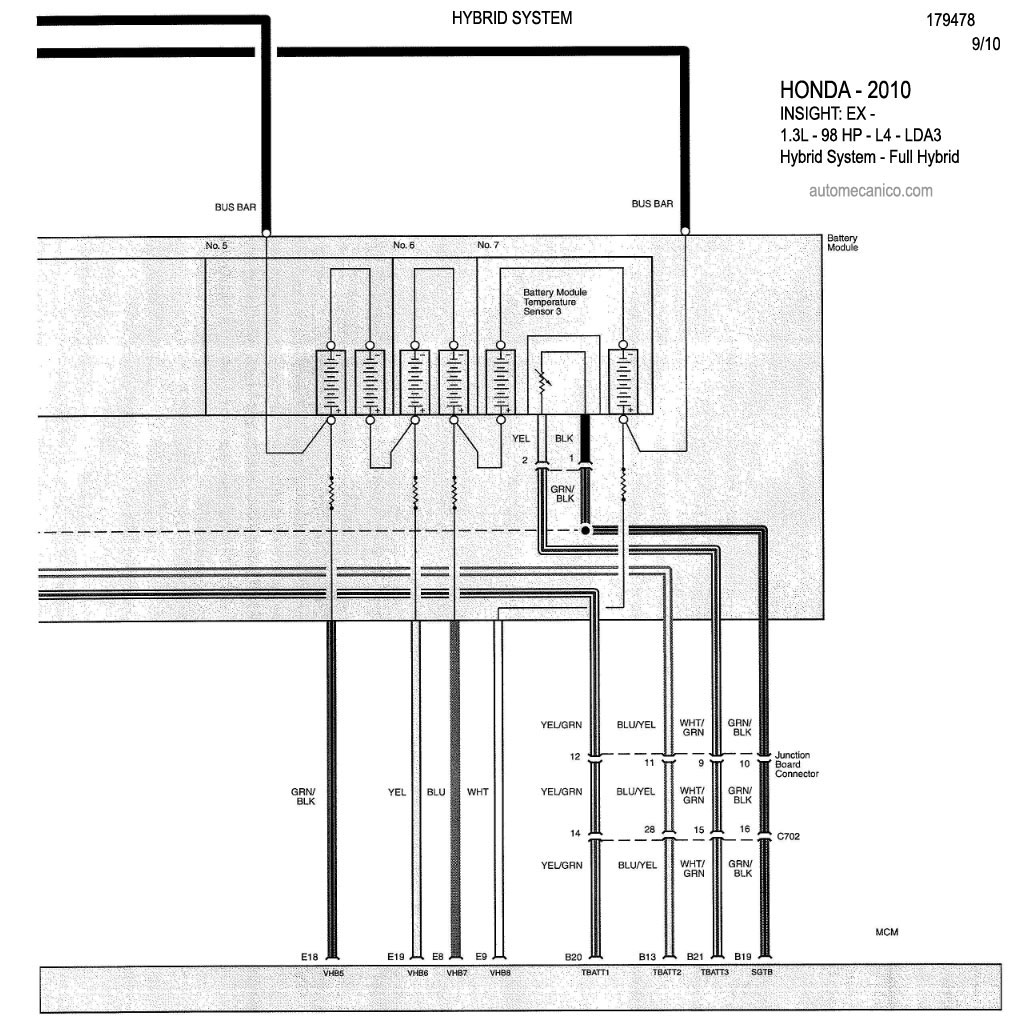

1.3L - 98 HP - 4 Cil. LDA3 - 9/10 DIAGRAMA SISTEMA HIBRIDO

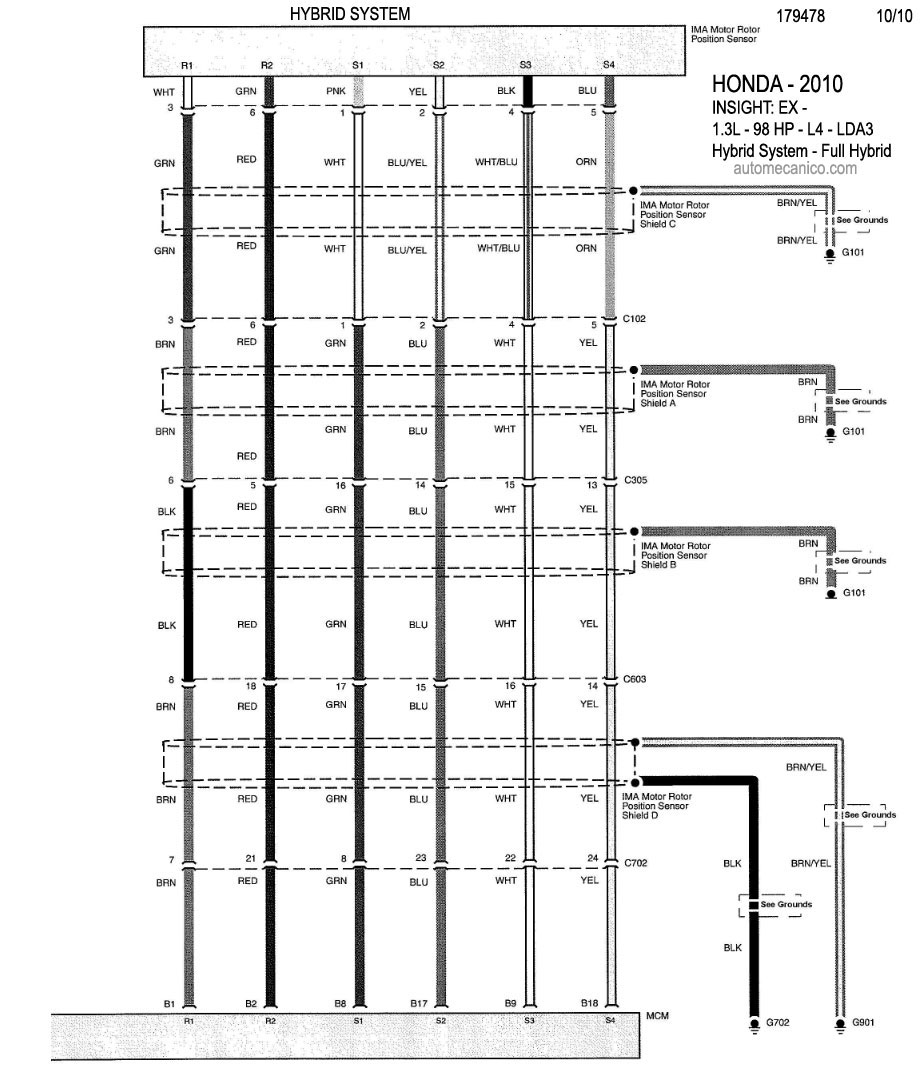

1.3L - 98 HP - 4 Cil. LDA3 - 10/10 DIAGRAMA SISTEMA HIBRIDO
ODYSSEY : EX-L, LX

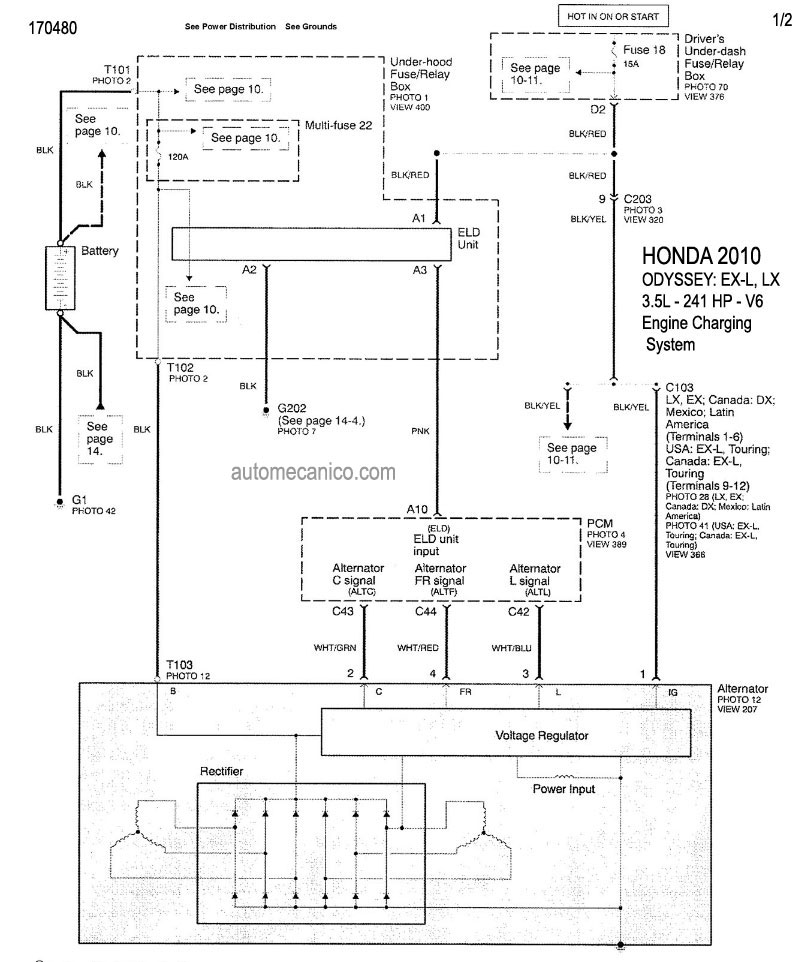

3.5L - V6 - 1/2 DIAGRAMA SISTEMA DE CARGA

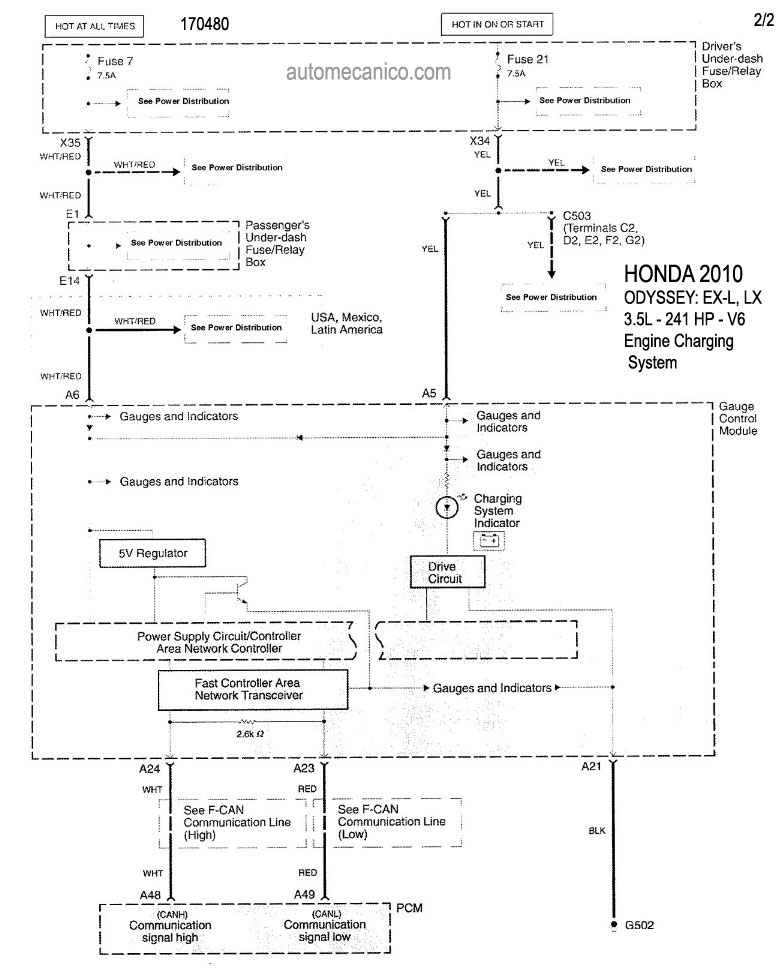

3.5L - V6 - 2/2 DIAGRAMA SISTEMA DE CARGA
PILOT: EX, LX

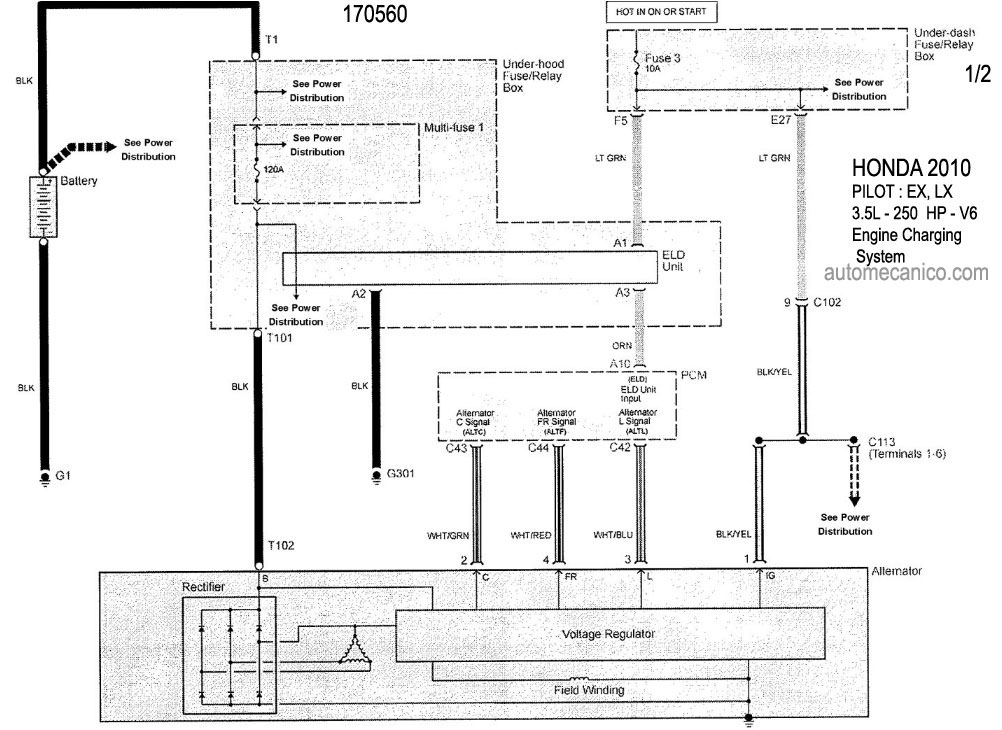

3.5L - V6 - 1/2 DIAGRAMA SISTEMA DE CARGA

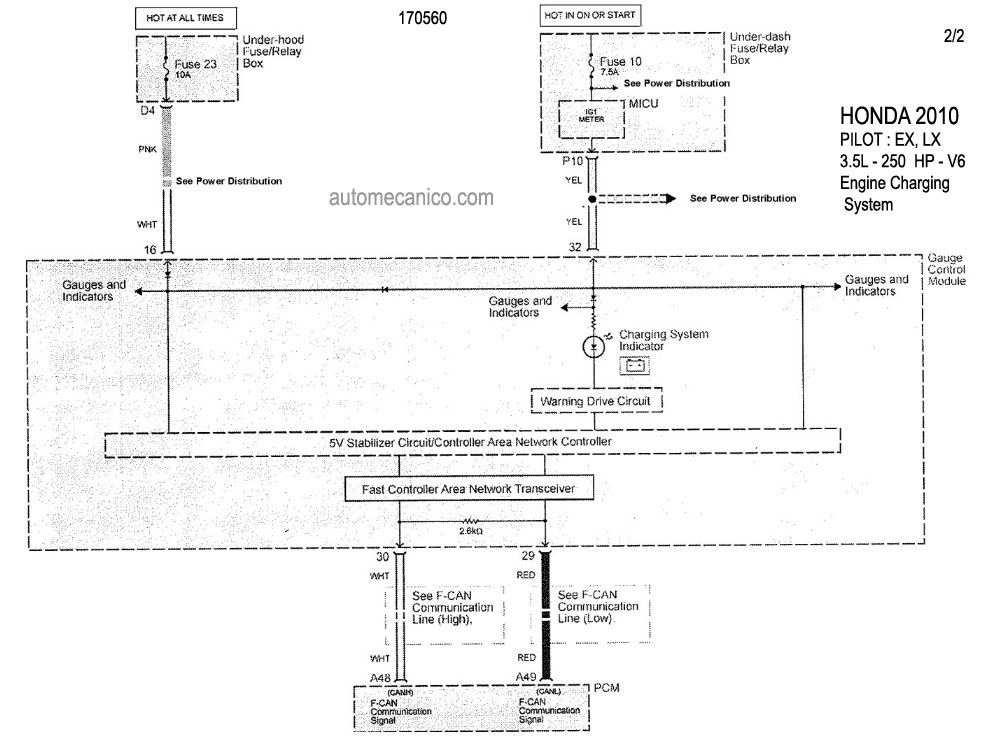

3.5L - V6 - 2/2 DIAGRAMA SISTEMA DE CARGA
RIDGELINE

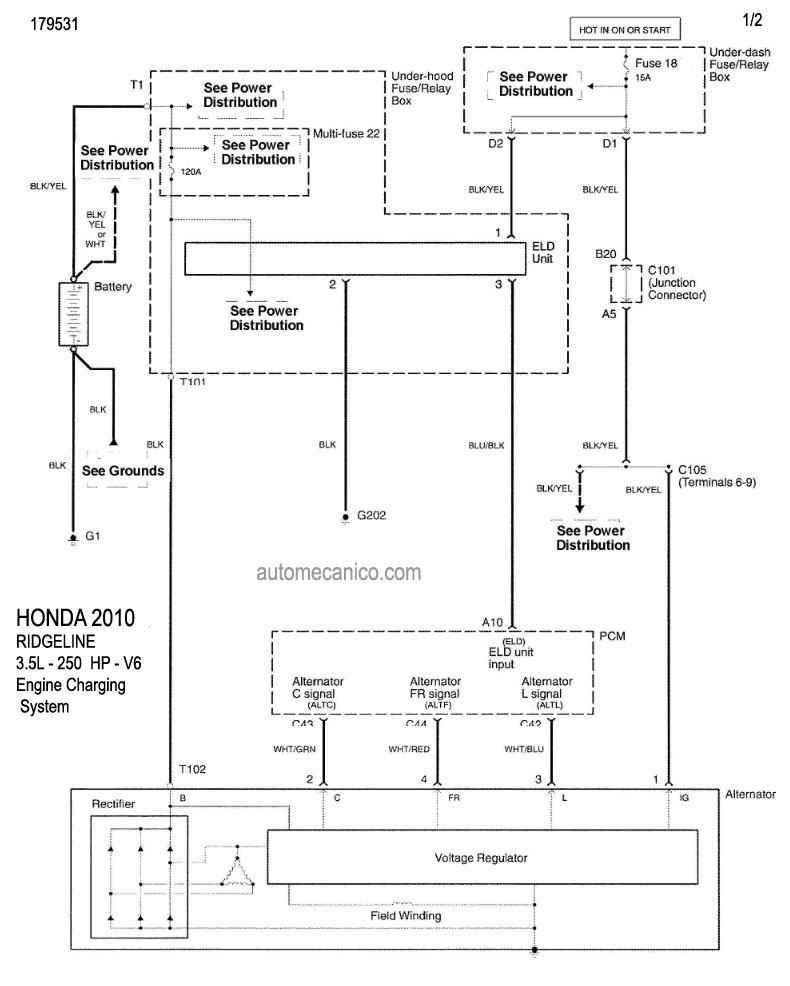

3.5L - V6 - 1/2 DIAGRAMA SISTEMA DE CARGA

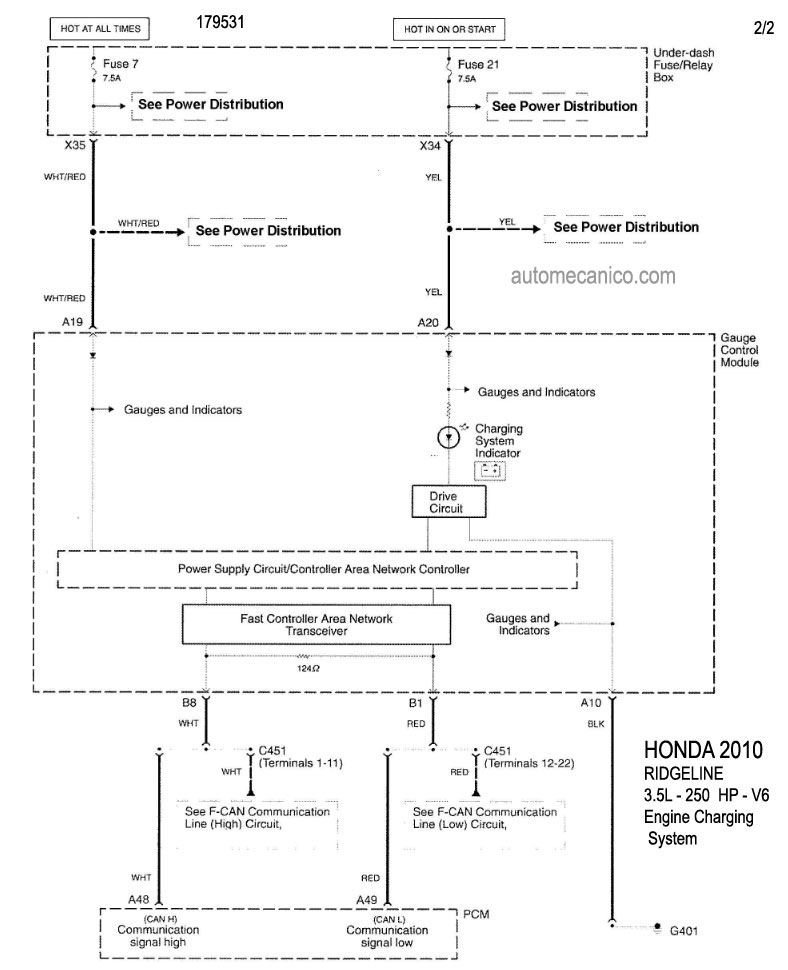

3.5L - V6 - 2/2 DIAGRAMA SISTEMA DE CARGA
