DIAGRAMAS - SISTEMA DE CARGA  - GMC 2010 - Mecanica Automotriz - INDICE

Diagramas GMC: Carga  | Charging  System: - Esquemas - Graphics 2010 -

Diagrama - Alternador / Bateria y conexiones . Vehiculos GMC 2010

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - GMC 2010
ACADIA

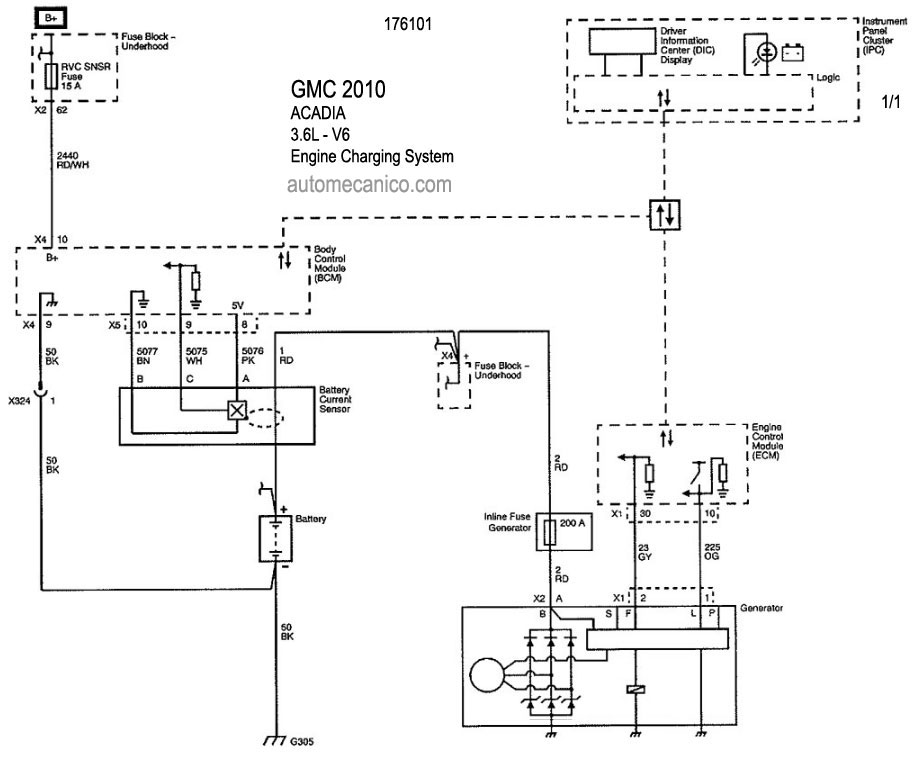

3.6L - V6 DIAGRAMA SISTEMA DE CARGA
CANYON

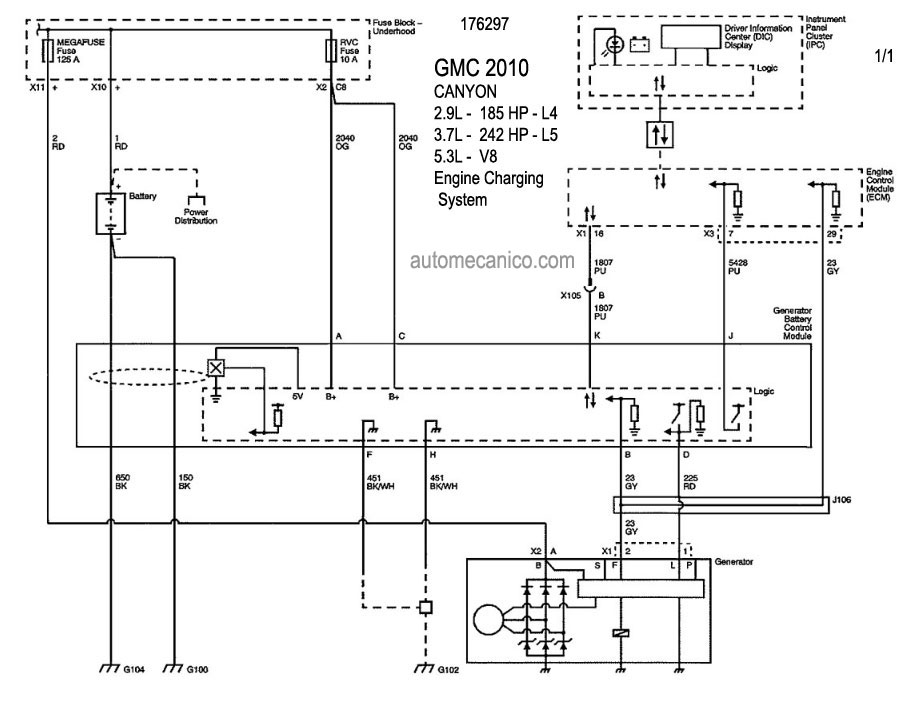

2.9L - L4 - 4 Cil. DIAGRAMA SISTEMA DE CARGA
3.7L - L5 - 5 Cil. DIAGRAMA SISTEMA DE CARGA
5.3L - V8 DIAGRAMA SISTEMA DE CARGA
SAVANA: 1500, 2500, 3500, 4500
4.3L - V6 DIAGRAMA SISTEMA DE CARGA
4.8L, 5.3L, 6.0L - V8 DIAGRAMA SISTEMA DE CARGA

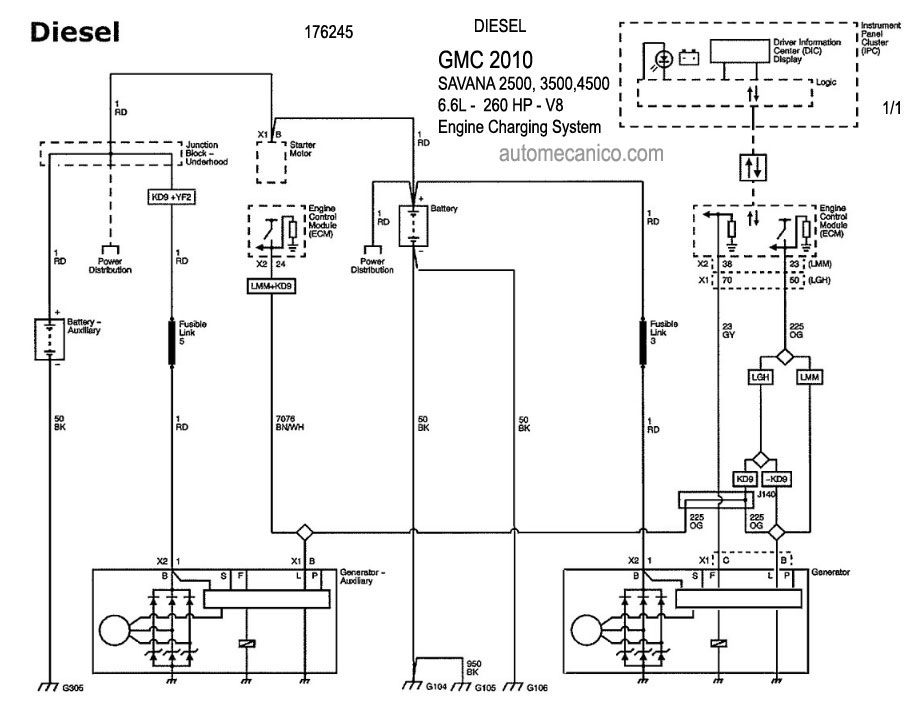

6.6L - V8 - DIESEL DIAGRAMA SISTEMA DE CARGA
SIERRA: 1500, 2500, 3500

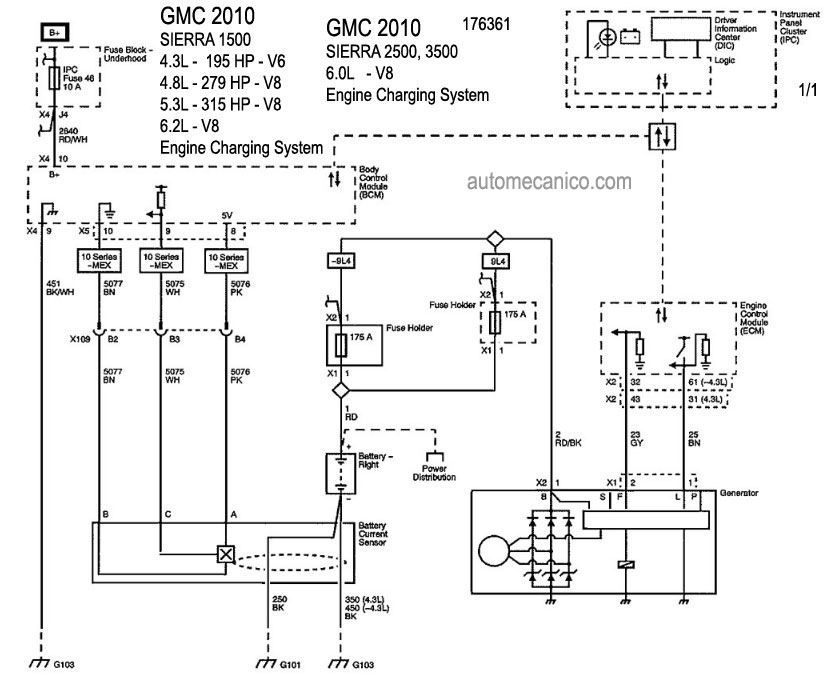

4.3L - V6 DIAGRAMA SISTEMA DE CARGA
4.8L, 5.3L, 6.0L, 6.8L - V8 DIAGRAMA SISTEMA DE CARGA
SIERRA: 2500, 3500

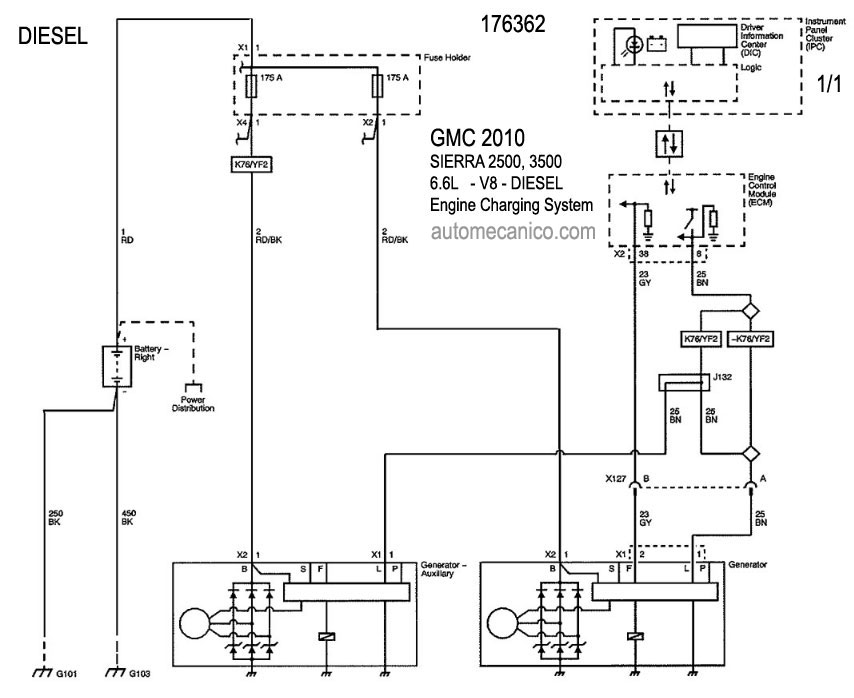

6.6L - V8 - DIESEL DIAGRAMA SISTEMA DE CARGA
SIERRA: 1500

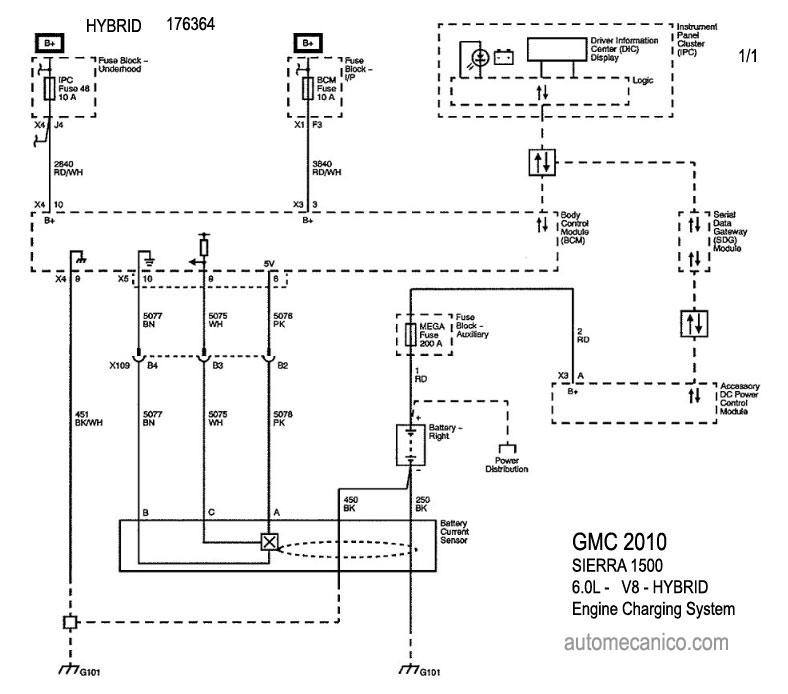

6.0L - V8 - HYBRID DIAGRAMA SISTEMA DE CARGA
TERRAIN
2.4L - 4Cil. DIAGRAMA SISTEMA DE CARGA
3.0L - V6 DIAGRAMA SISTEMA DE CARGA
YUKON : DENALI

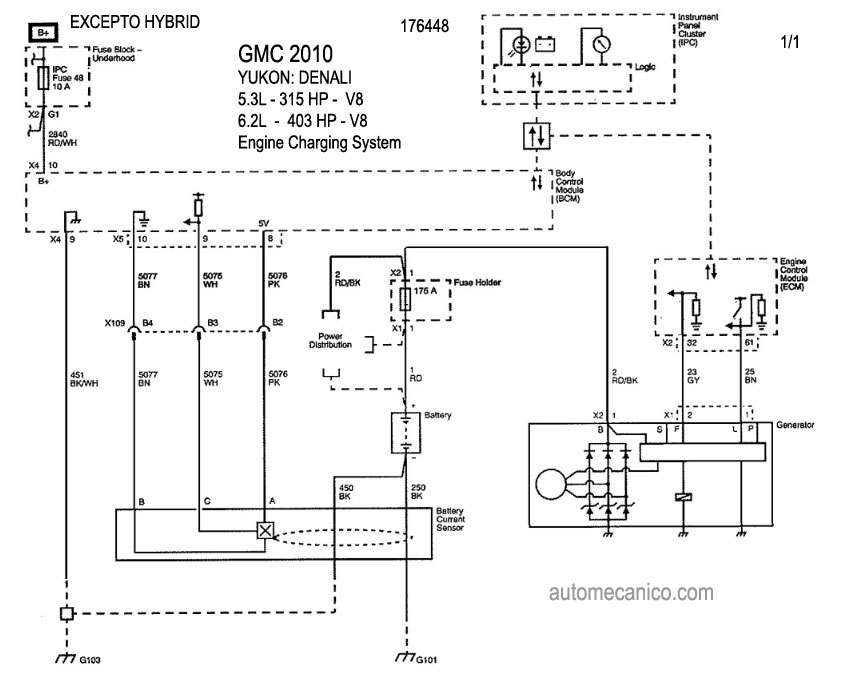

5.3L - 6.2L - V8 [except hybrid] DIAGRAMA SISTEMA DE CARGA

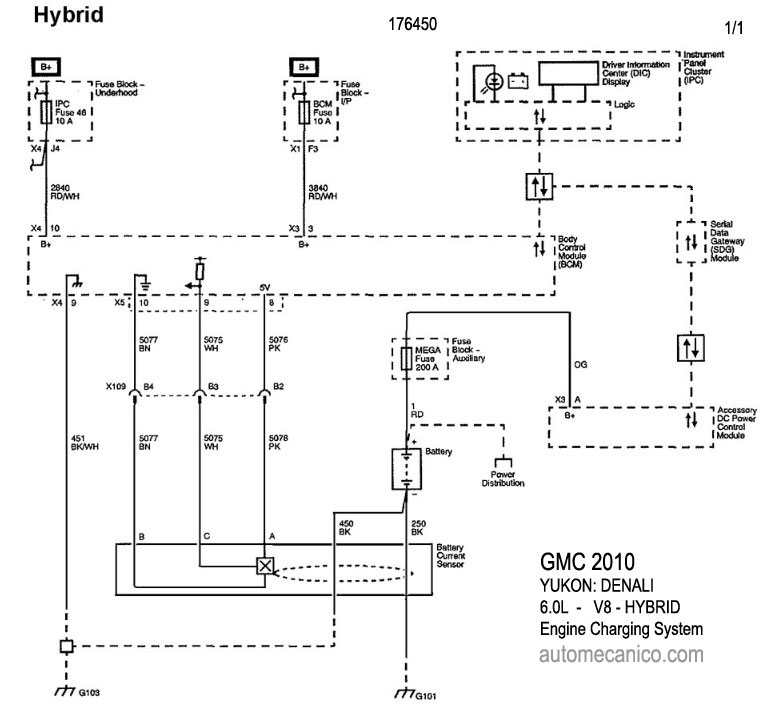

6.0L - V8 - Hybrid DIAGRAMA SISTEMA DE CARGA
