DIAGRAMAS - SISTEMA DE CARGA  - FORD 2010 - Mecanica Automotriz - INDICE

Diagramas FORD: Carga  | Charging  System: - Esquemas - Graphics 2010 -

Diagrama - Alternador / Bateria y conexiones . Vehiculos FORD 2010

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - FORD 2010
CROWN VICTORIA
4.6L- V8 DIAGRAMA SISTEMA DE CARGA
E-350

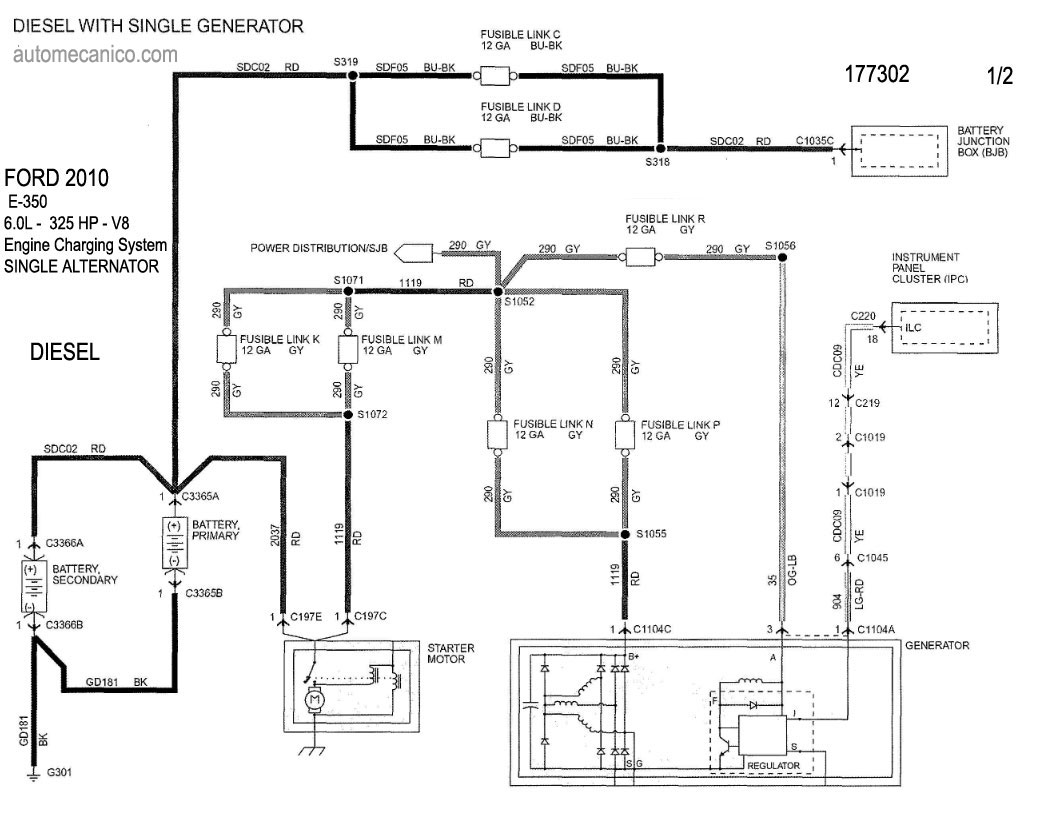

6.0L - V8 - DIESEL [1 Alternador] DIAGRAMA SISTEMA DE CARGA

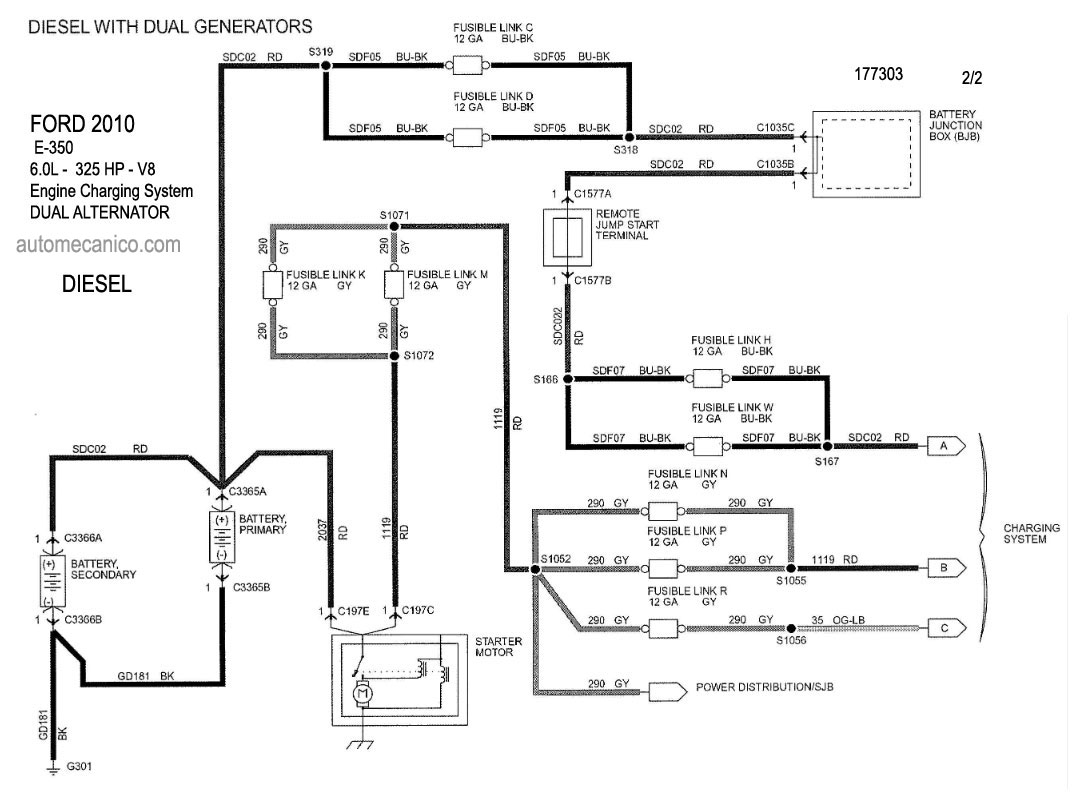

6.0L - V8 - DIESEL [2 Alternador] DIAGRAMA SISTEMA DE CARGA
E-150, 250, 350, 450

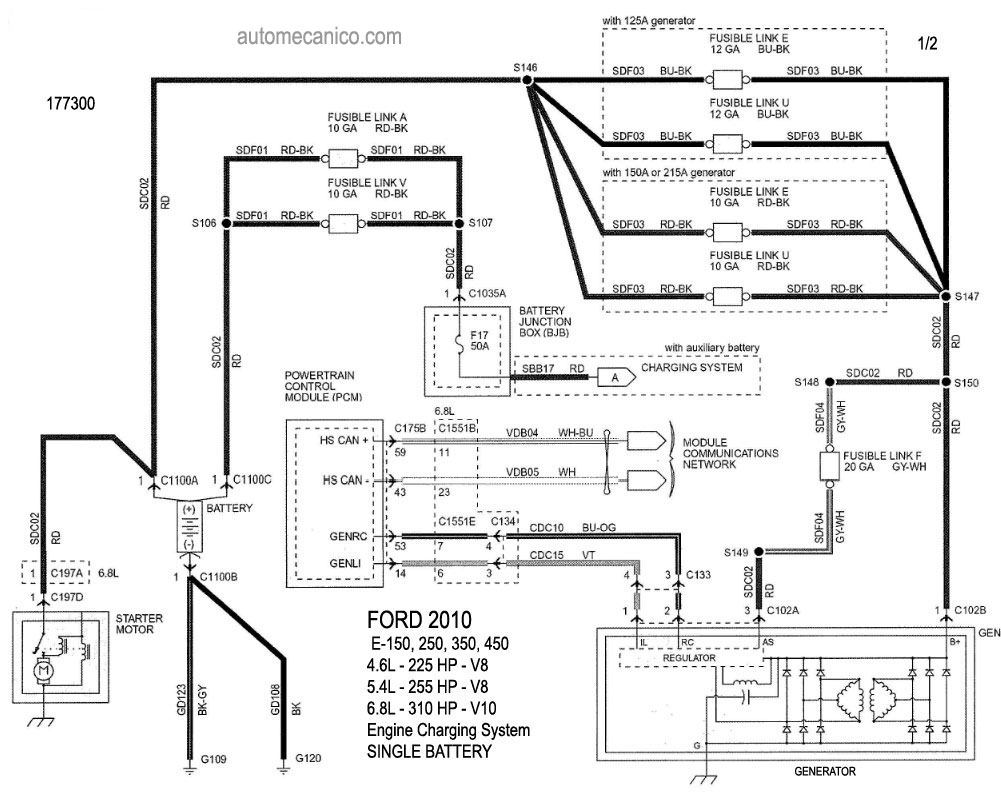

4.6L - 5.4L  - V8  - 6.8L - V10 [1 Bateria] DIAGRAMA SISTEMA DE CARGA

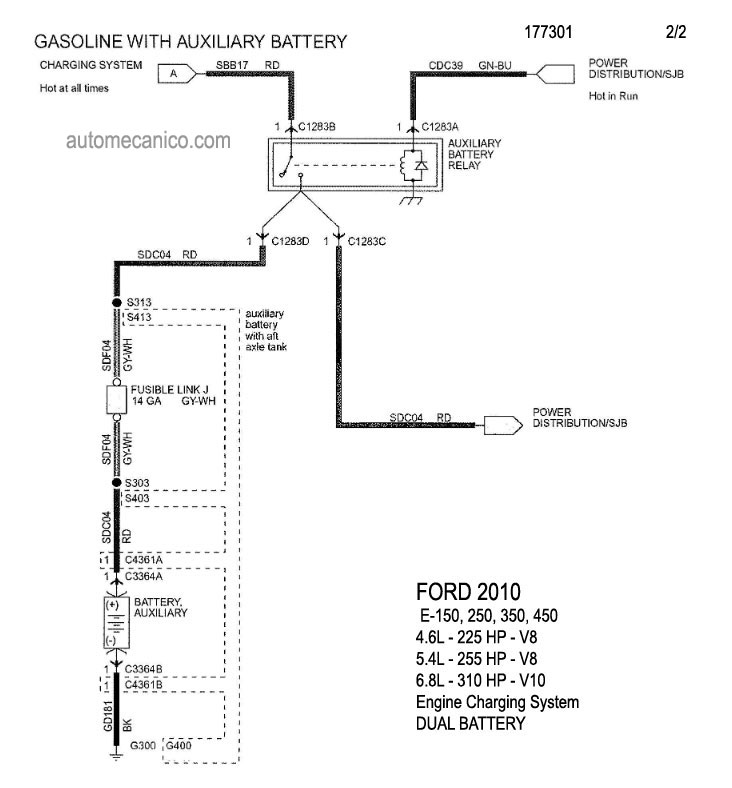

4.6L - 5.4L  - V8  - 6.8L - V10 [2 Bateria] DIAGRAMA SISTEMA DE CARGA
EDGE

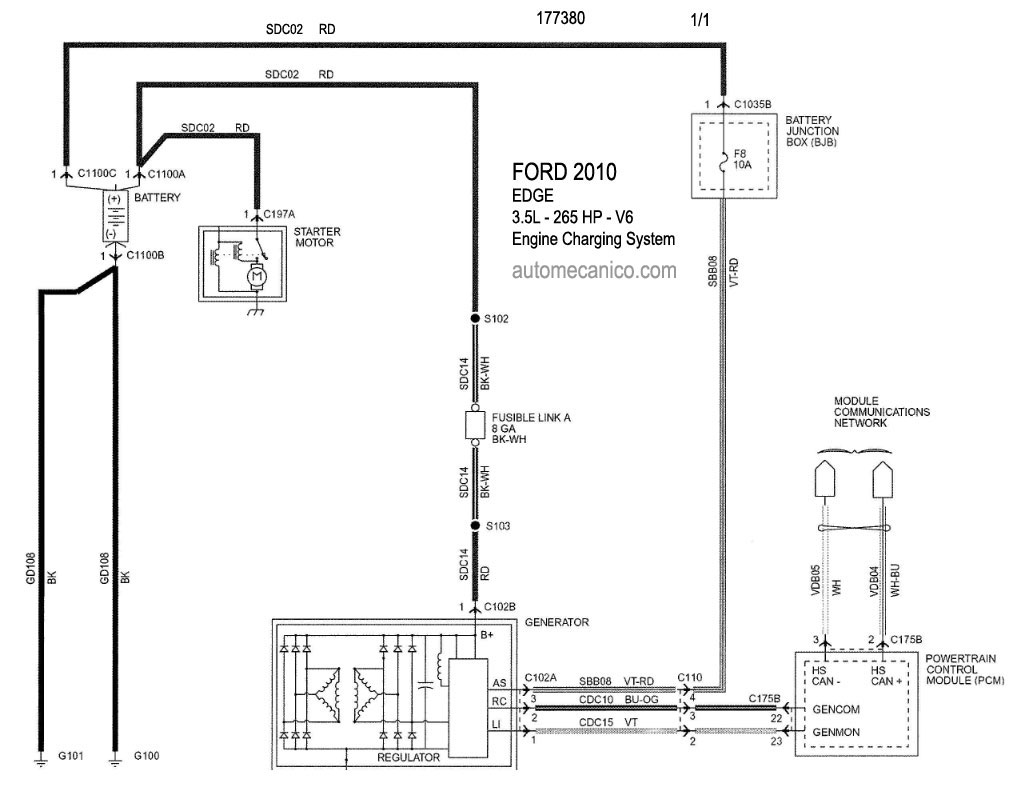

3.5L - V6 DIAGRAMA SISTEMA DE CARGA
ESCAPE

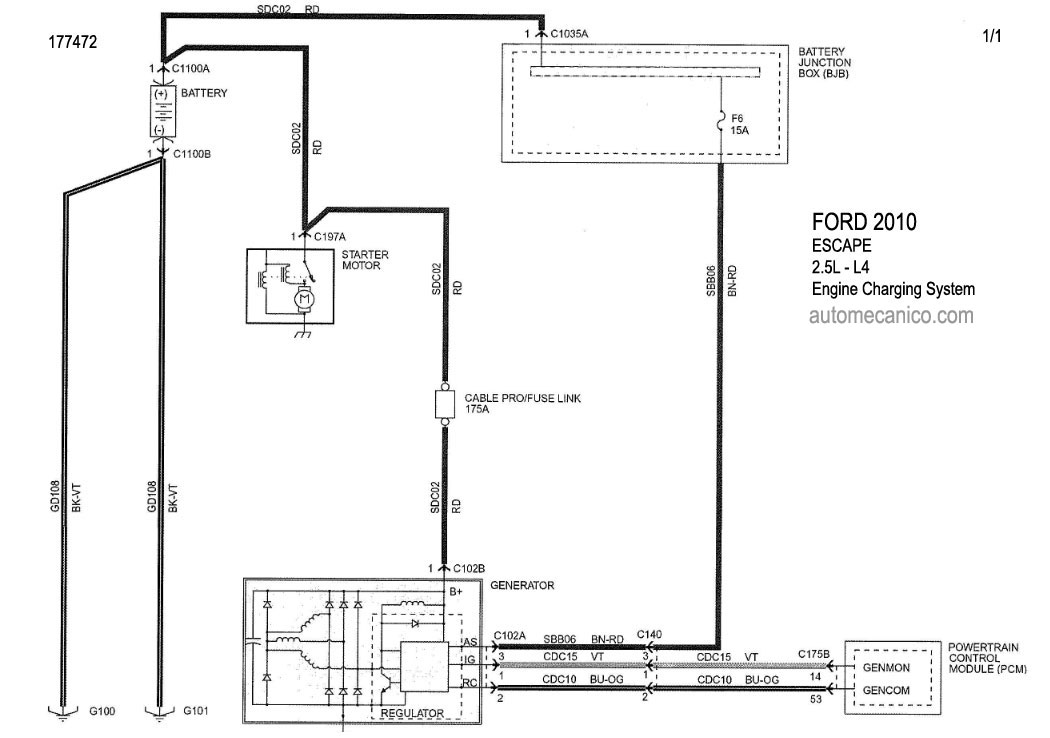

2.5L - 4 CIL. DIAGRAMA SISTEMA DE CARGA

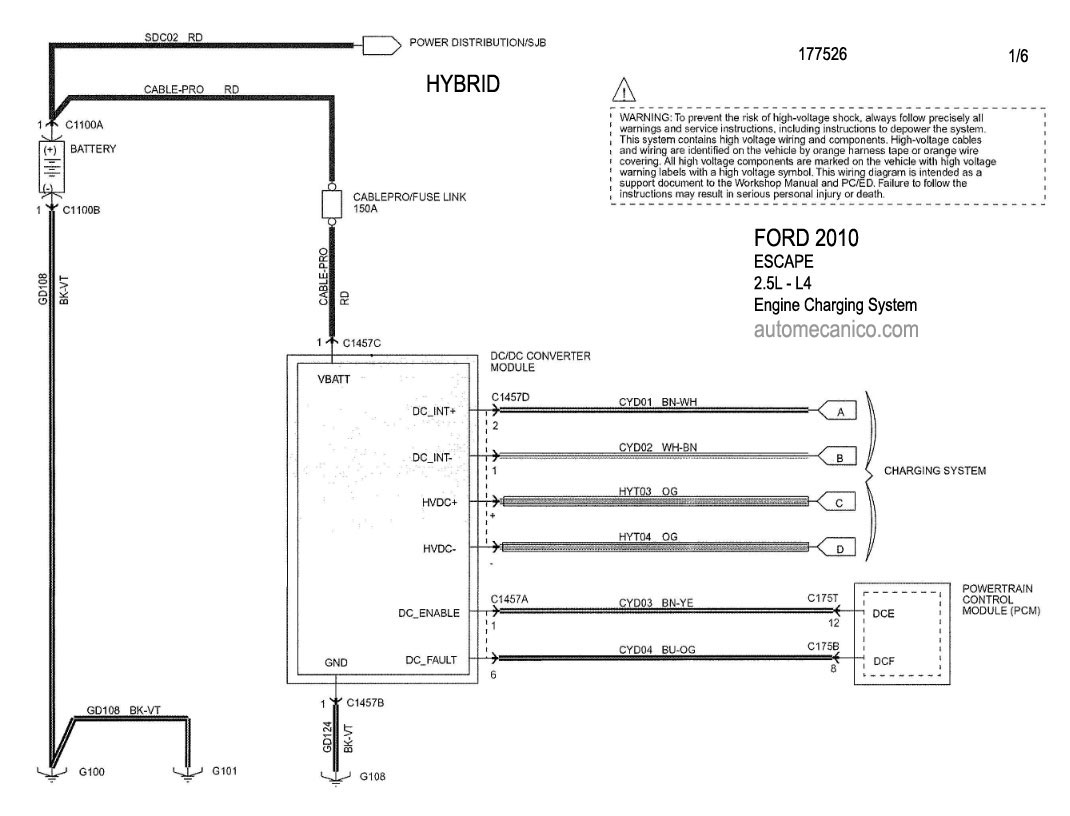

2.5L - 4 CIL. Hybrid - 1/6 DIAGRAMA SISTEMA DE CARGA

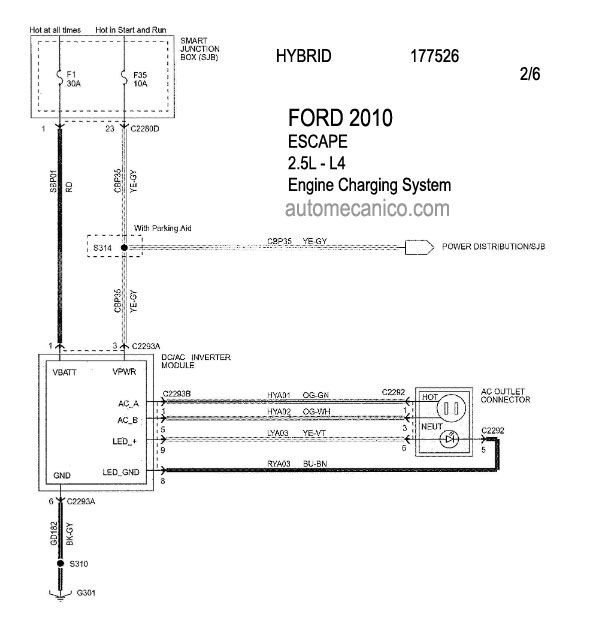

2.5L - 4 CIL. Hybrid - 2/6 DIAGRAMA SISTEMA DE CARGA

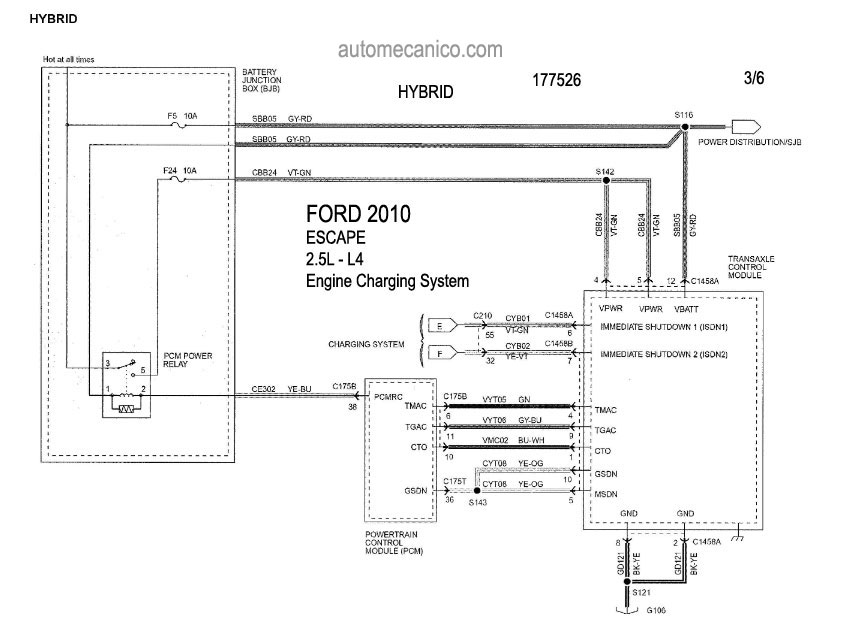

2.5L - 4 CIL. Hybrid - 3/6 DIAGRAMA SISTEMA DE CARGA

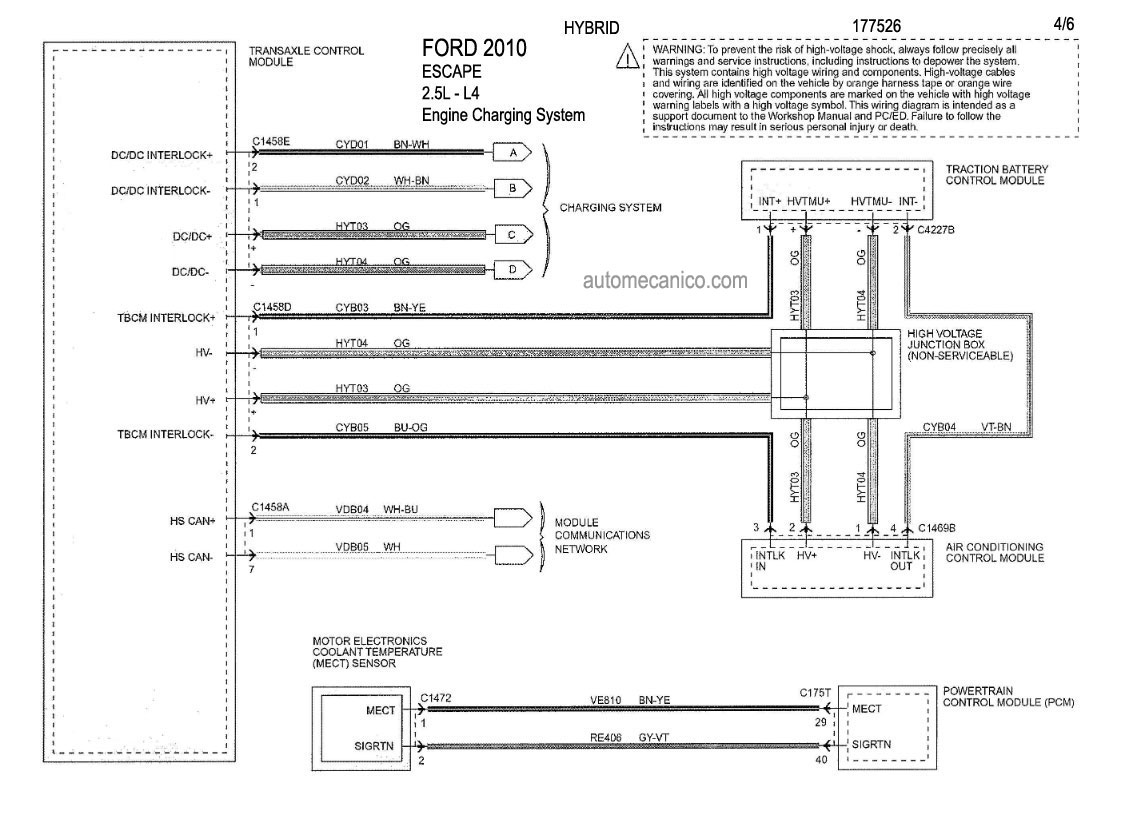

2.5L - 4 CIL. Hybrid - 4/6 DIAGRAMA SISTEMA DE CARGA

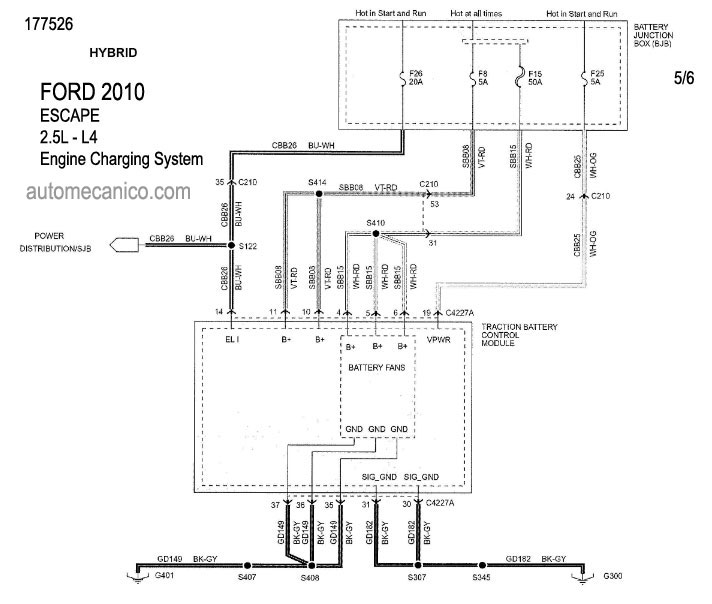

2.5L - 4 CIL. Hybrid - 5/6 DIAGRAMA SISTEMA DE CARGA

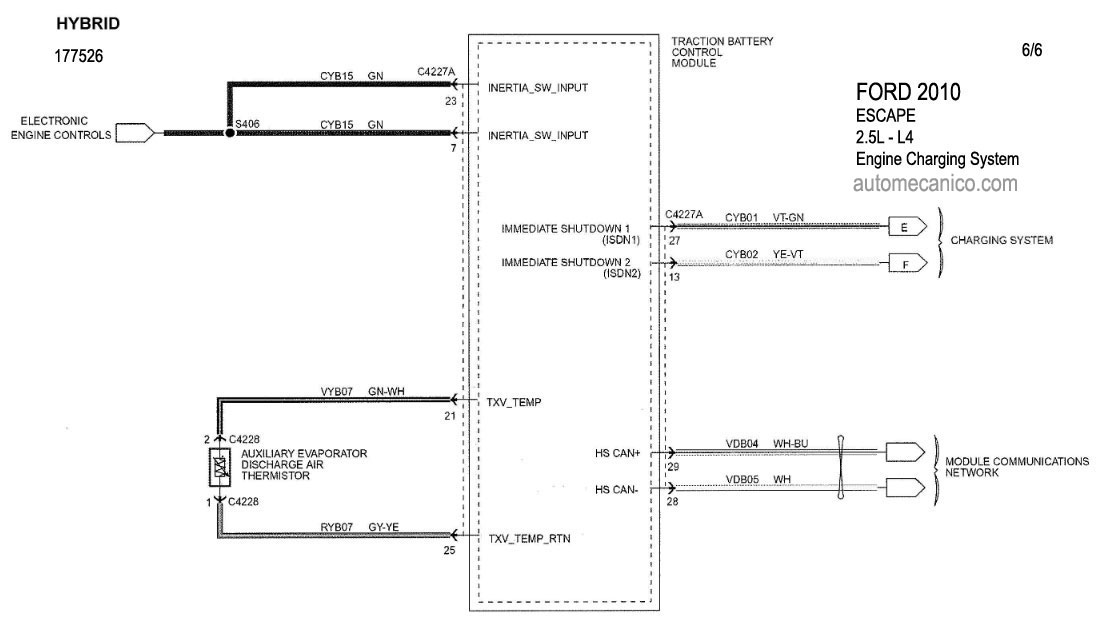

2.5L - 4 CIL. Hybrid - 6/6 DIAGRAMA SISTEMA DE CARGA

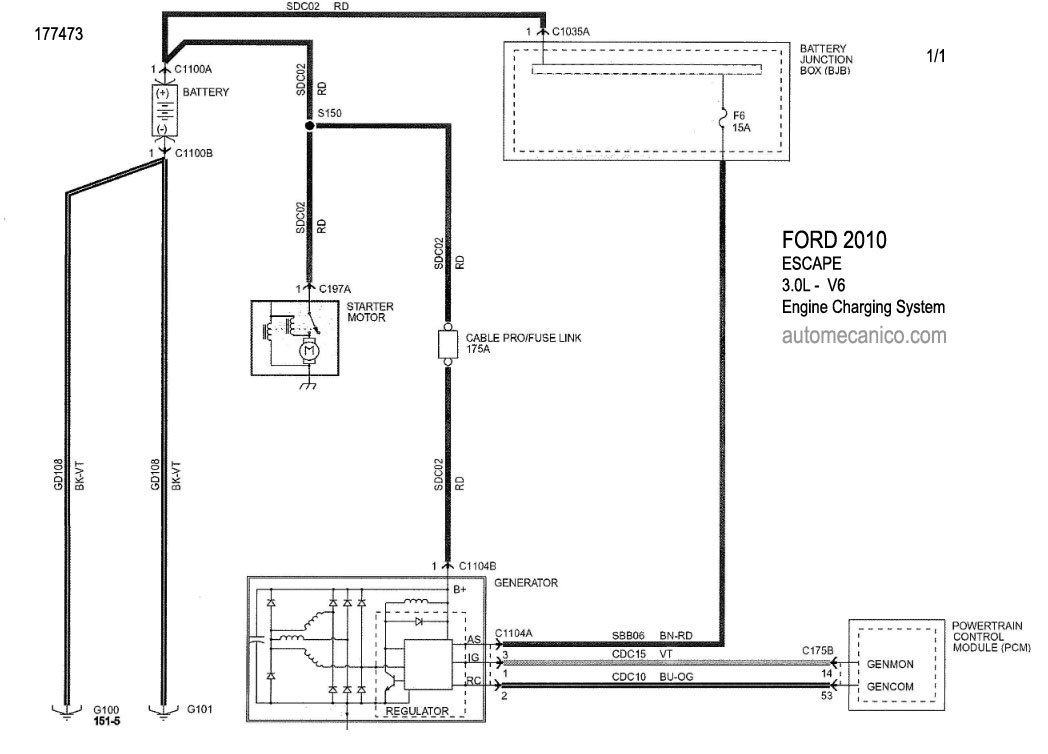

3.0L - V6 DIAGRAMA SISTEMA DE CARGA
EXPEDITION
5.4L - V8 DIAGRAMA SISTEMA DE CARGA
EXPLORER

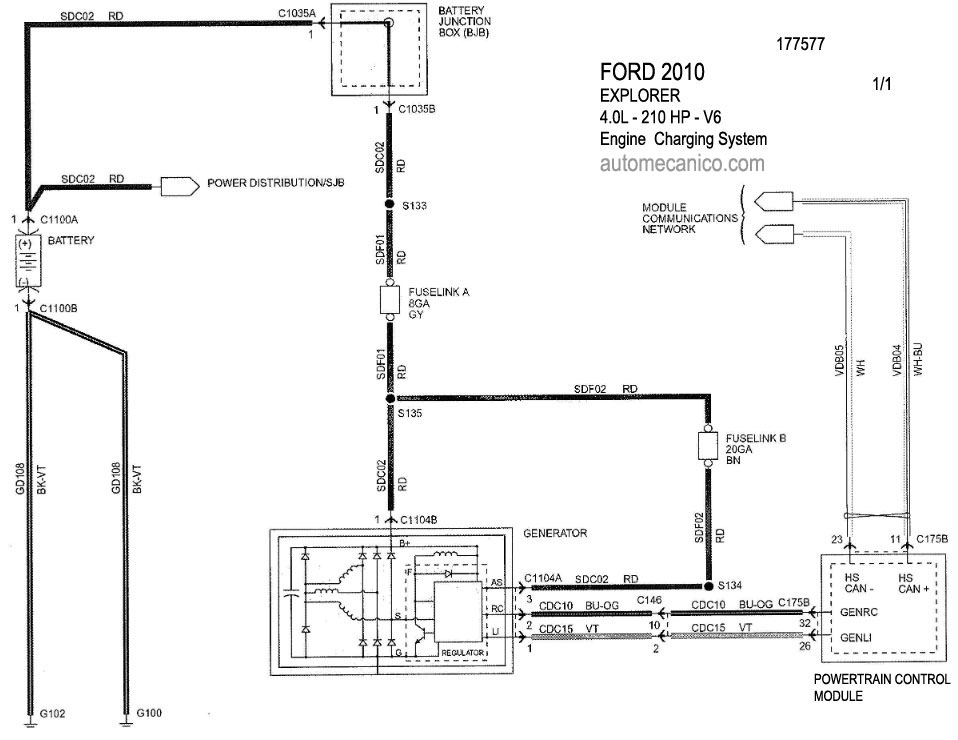

4.0L - V6 DIAGRAMA SISTEMA DE CARGA
4.6L - V8 DIAGRAMA SISTEMA DE CARGA
F-150

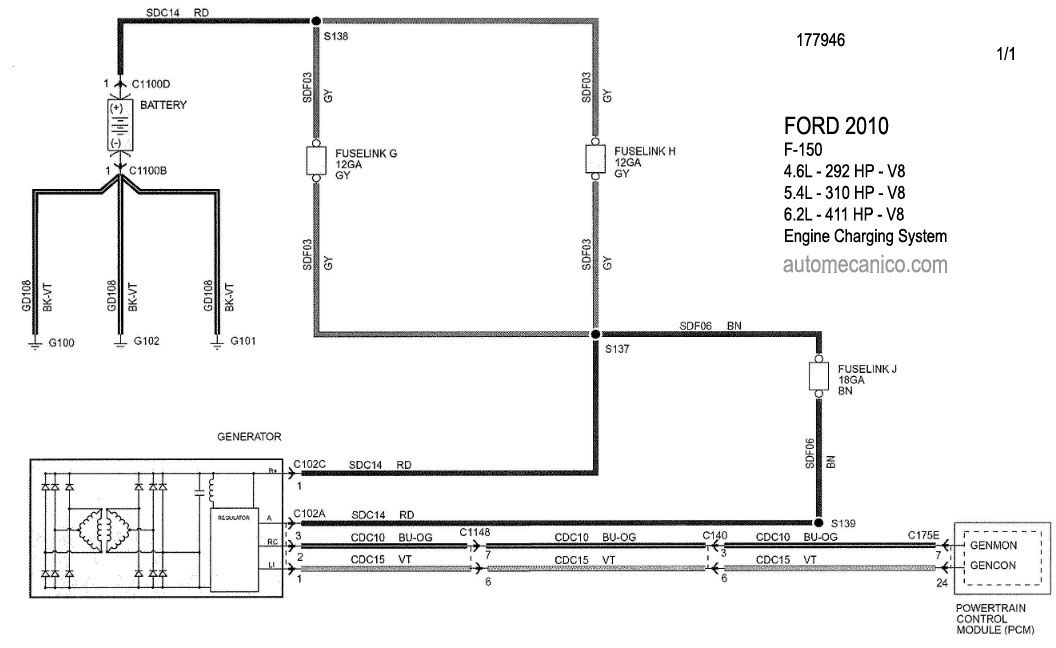

4.6L, 5.4L, 6.2L - V8 DIAGRAMA SISTEMA DE CARGA
FOCUS
2.0L - 4 Cil DIAGRAMA SISTEMA DE CARGA
FUSION

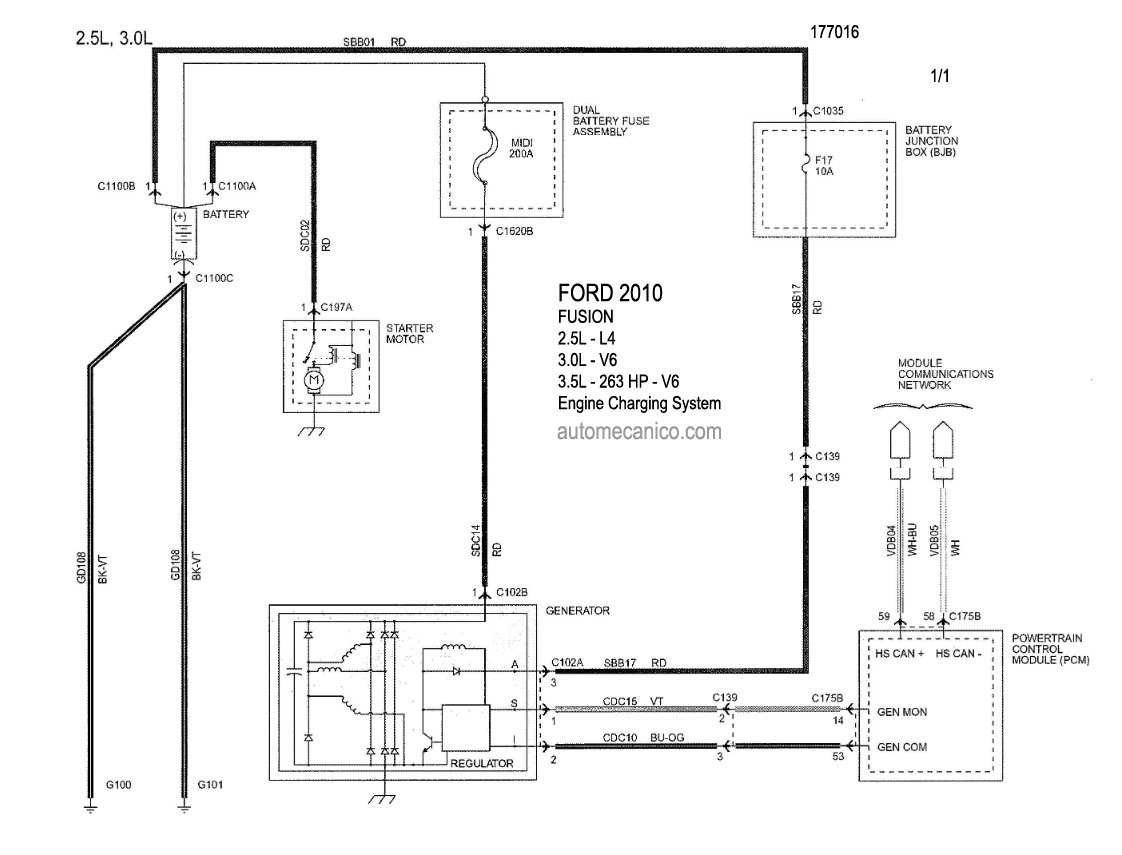

2.5L - 4 Cil DIAGRAMA SISTEMA DE CARGA
3.0L, 3.5L - V6 DIAGRAMA SISTEMA DE CARGA

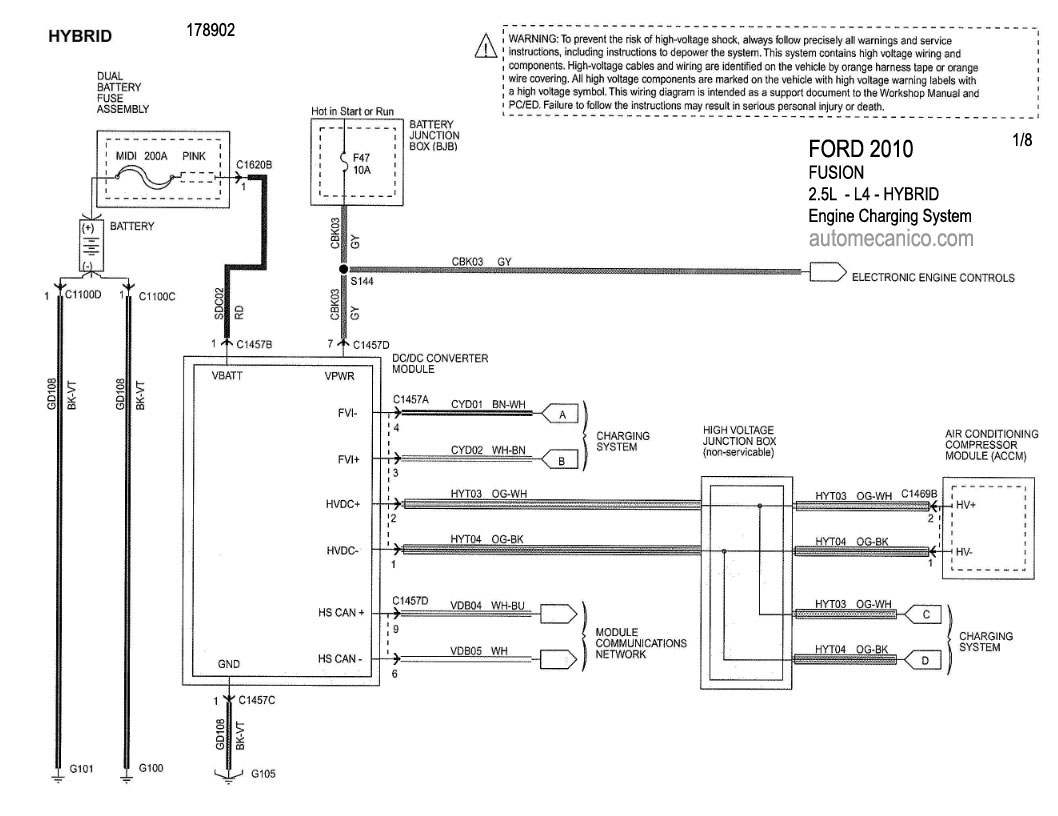

2.5L - 4 Cil [Hybrid]  1/8 DIAGRAMA SISTEMA DE CARGA

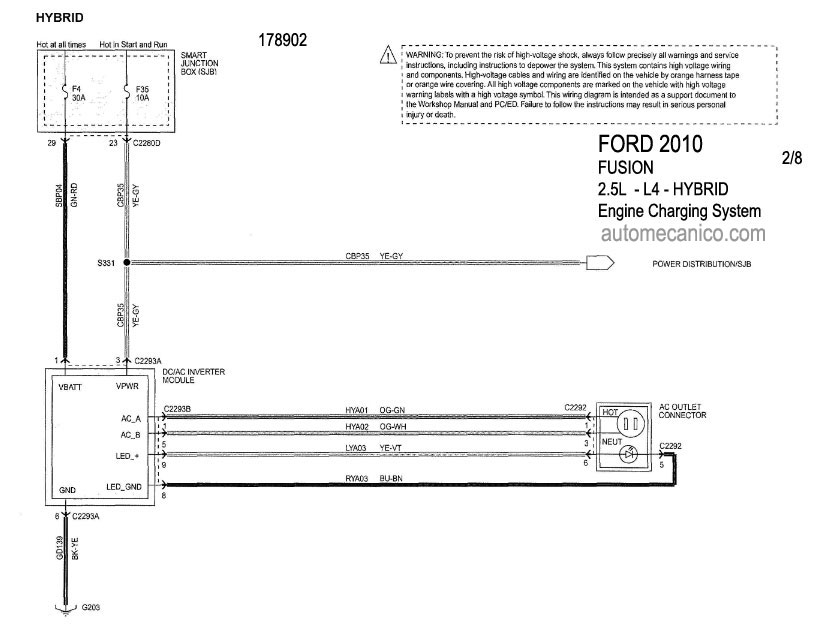

2.5L - 4 Cil [Hybrid]  2/8 DIAGRAMA SISTEMA DE CARGA

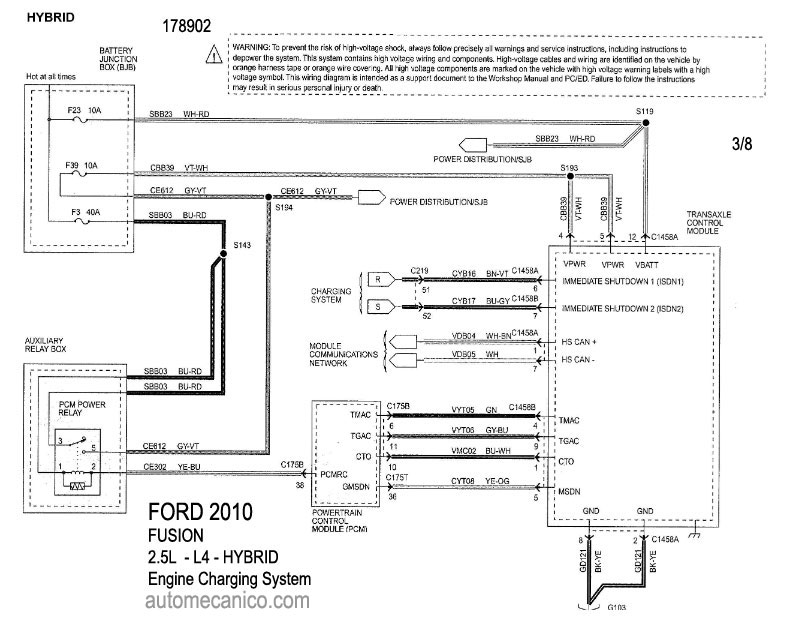

2.5L - 4 Cil [Hybrid]  3/8 DIAGRAMA SISTEMA DE CARGA

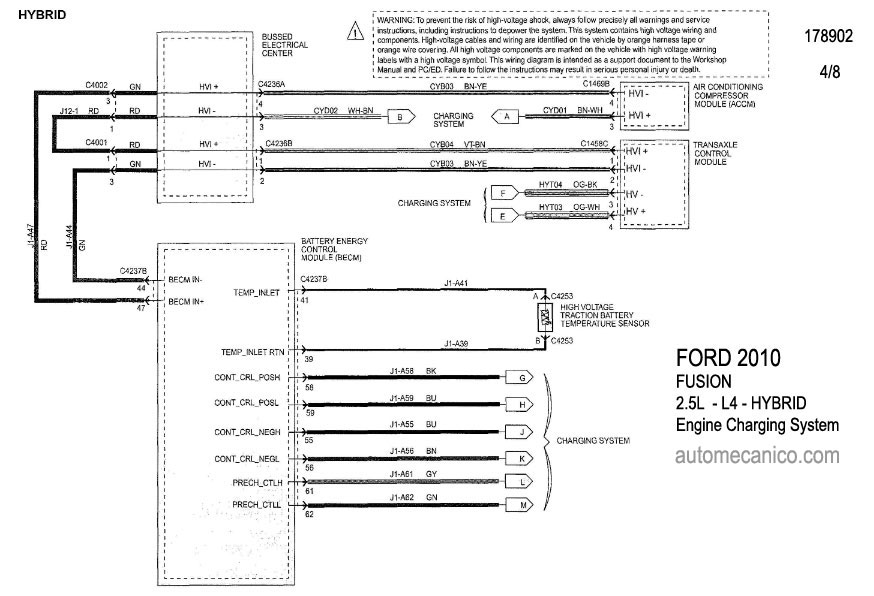

2.5L - 4 Cil [Hybrid]  4/8 DIAGRAMA SISTEMA DE CARGA

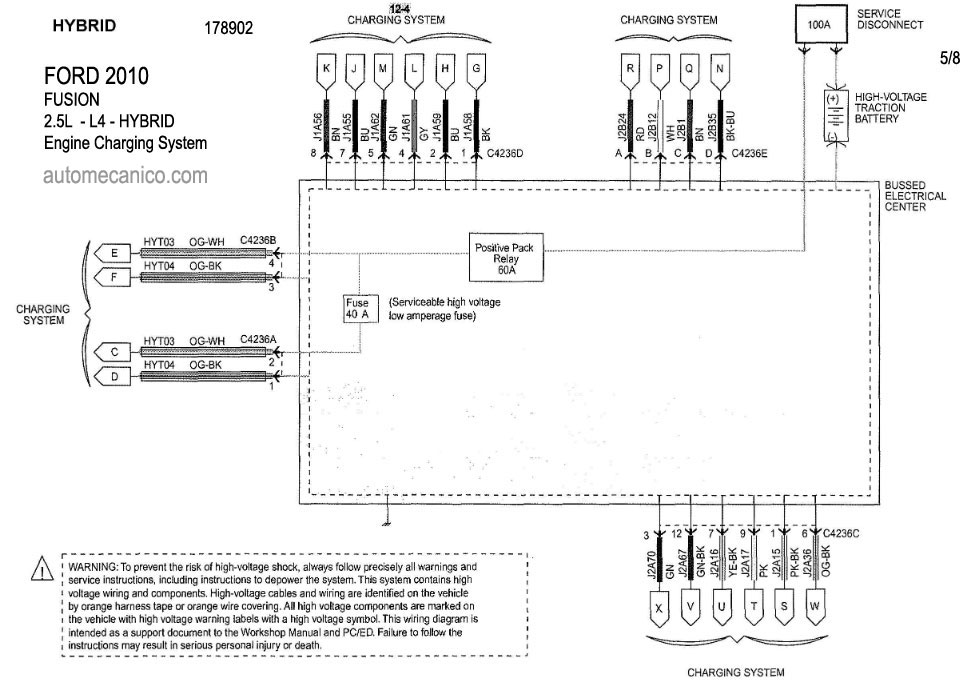

2.5L - 4 Cil [Hybrid]  5/8 DIAGRAMA SISTEMA DE CARGA

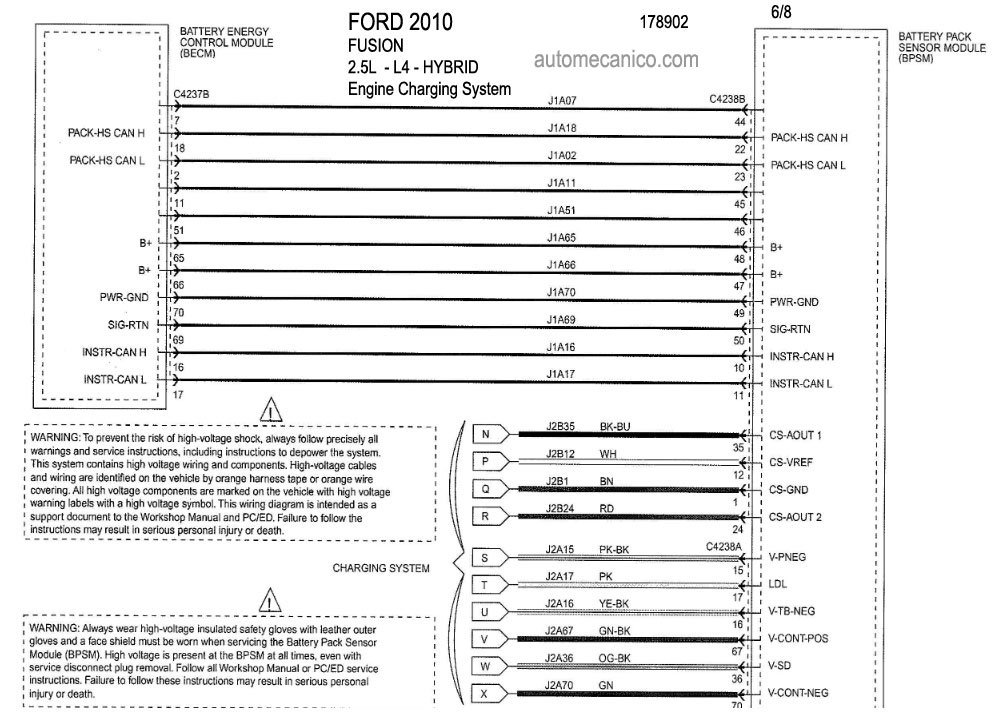

2.5L - 4 Cil [Hybrid]  6/8 DIAGRAMA SISTEMA DE CARGA

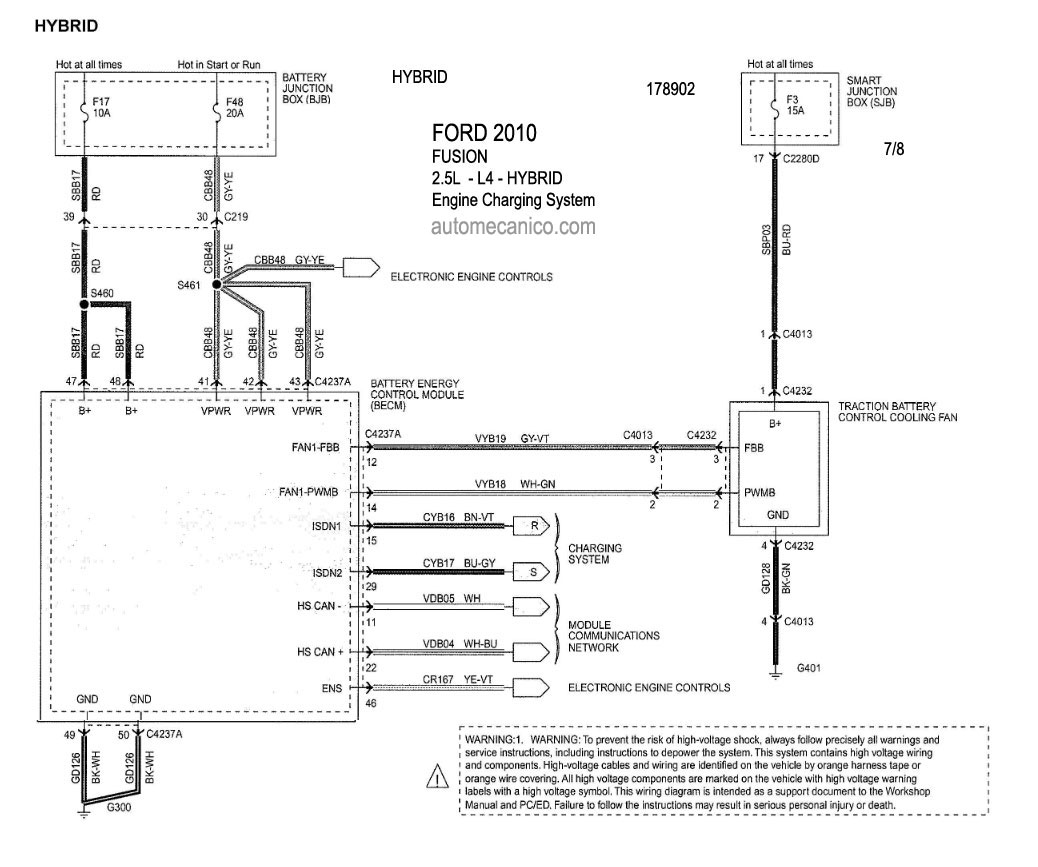

2.5L - 4 Cil [Hybrid]  7/8 DIAGRAMA SISTEMA DE CARGA

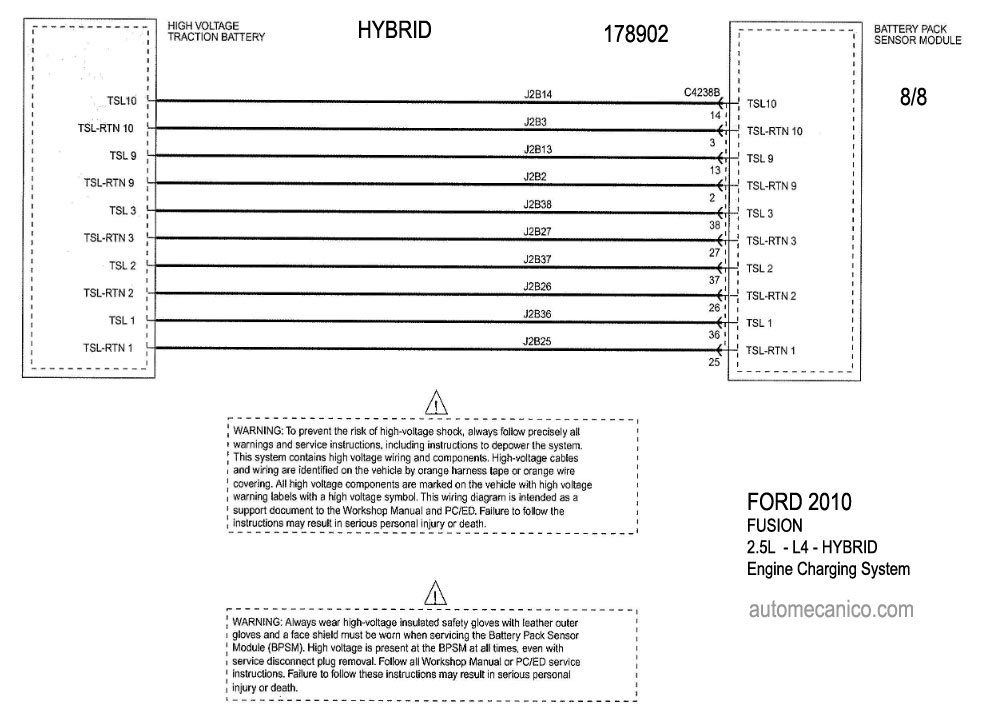

2.5L - 4 Cil [Hybrid]  8/8 DIAGRAMA SISTEMA DE CARGA
MUSTANG

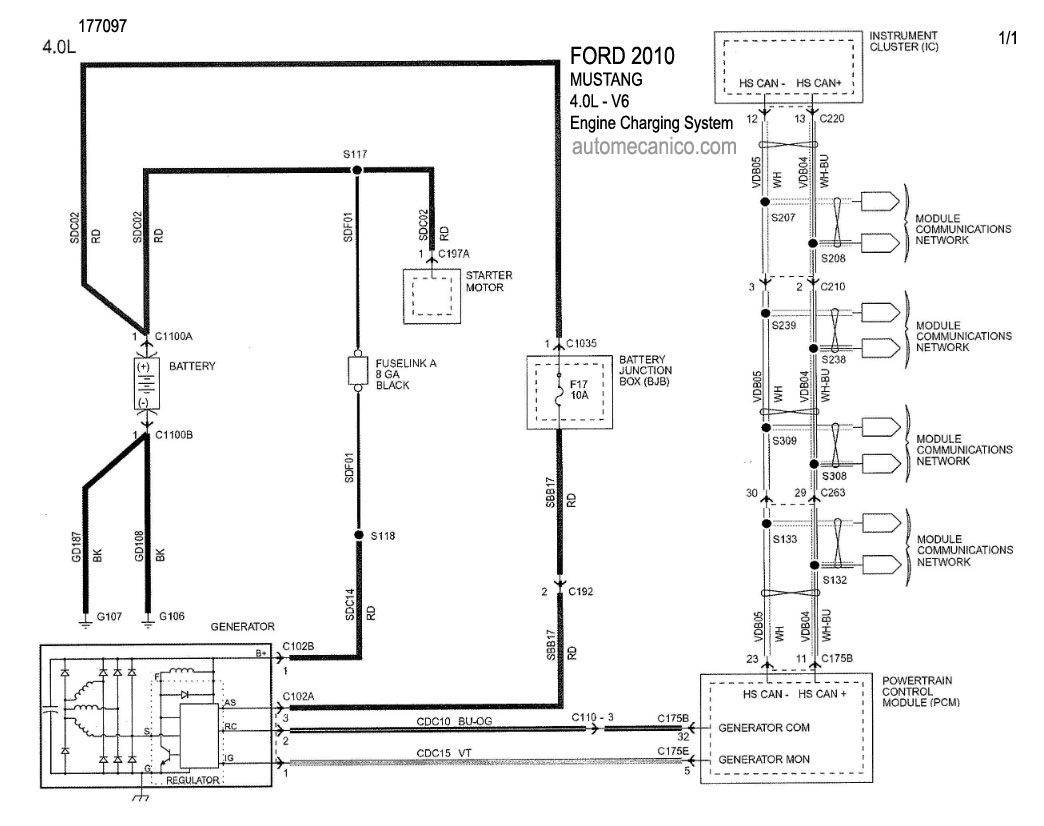

4.0L - V6 DIAGRAMA SISTEMA DE CARGA

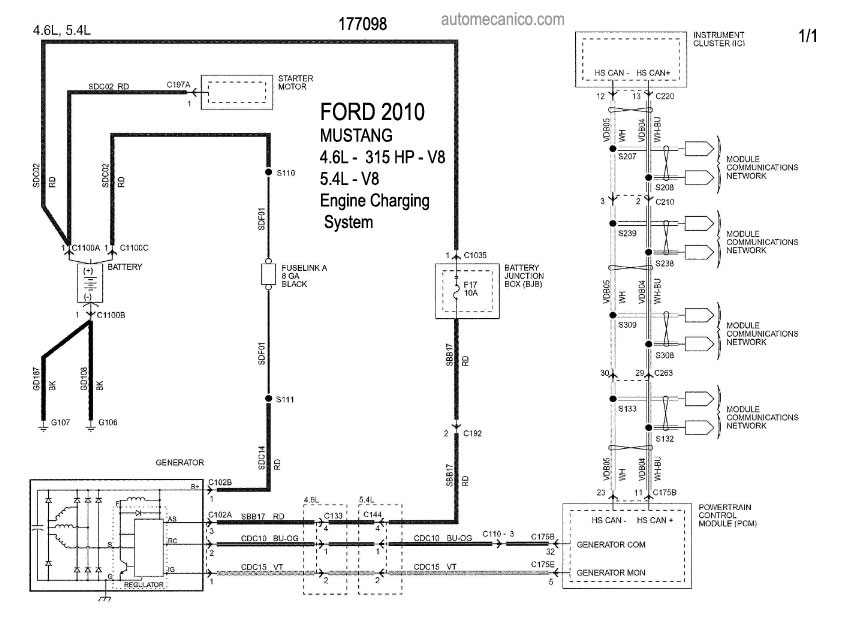

4.6L, 5.4L - V8 DIAGRAMA SISTEMA DE CARGA
RANGER

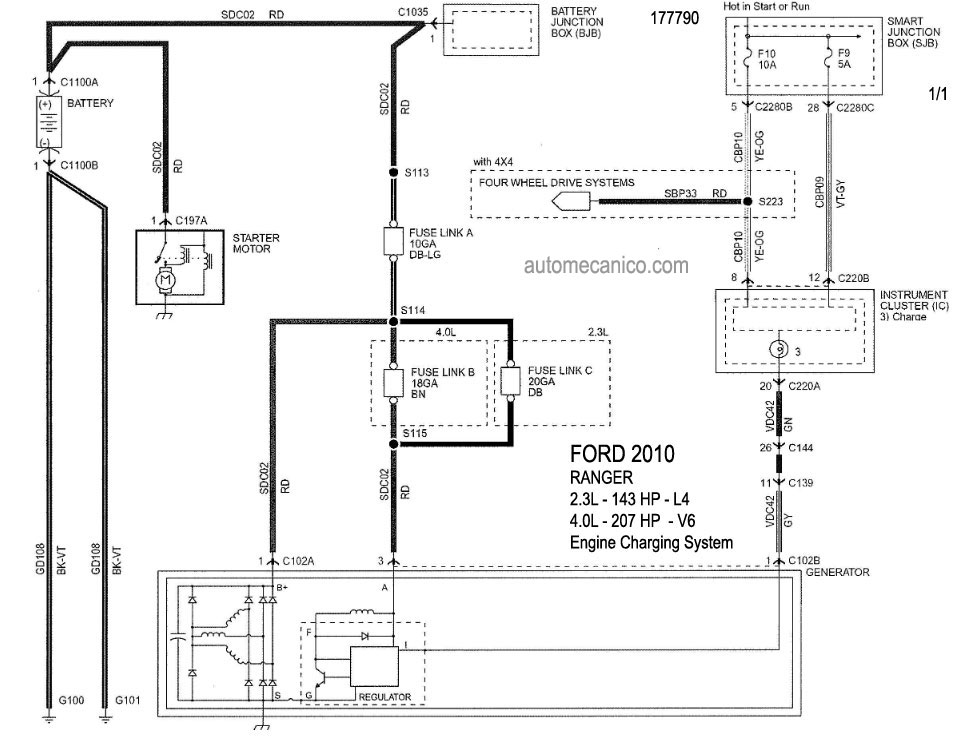

2.3L - 4 Cil DIAGRAMA SISTEMA DE CARGA
4.0L - V6 DIAGRAMA SISTEMA DE CARGA
TAURUS

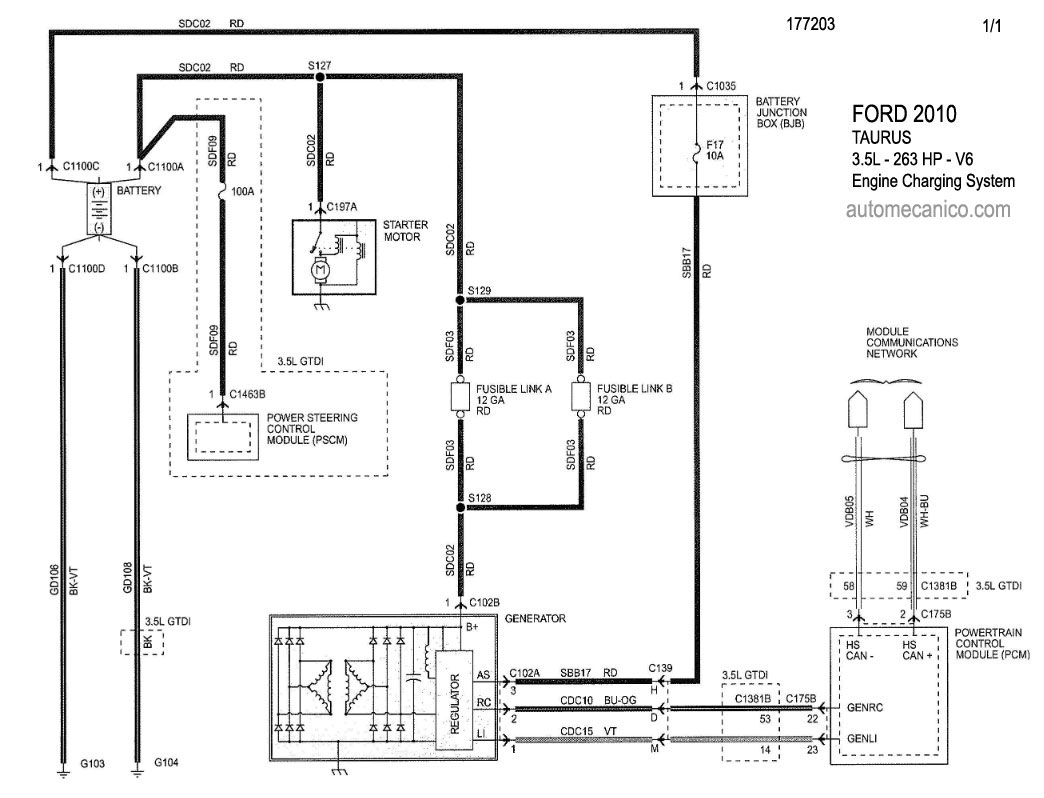

3.5L - V6 DIAGRAMA SISTEMA DE CARGA
TRANSIT

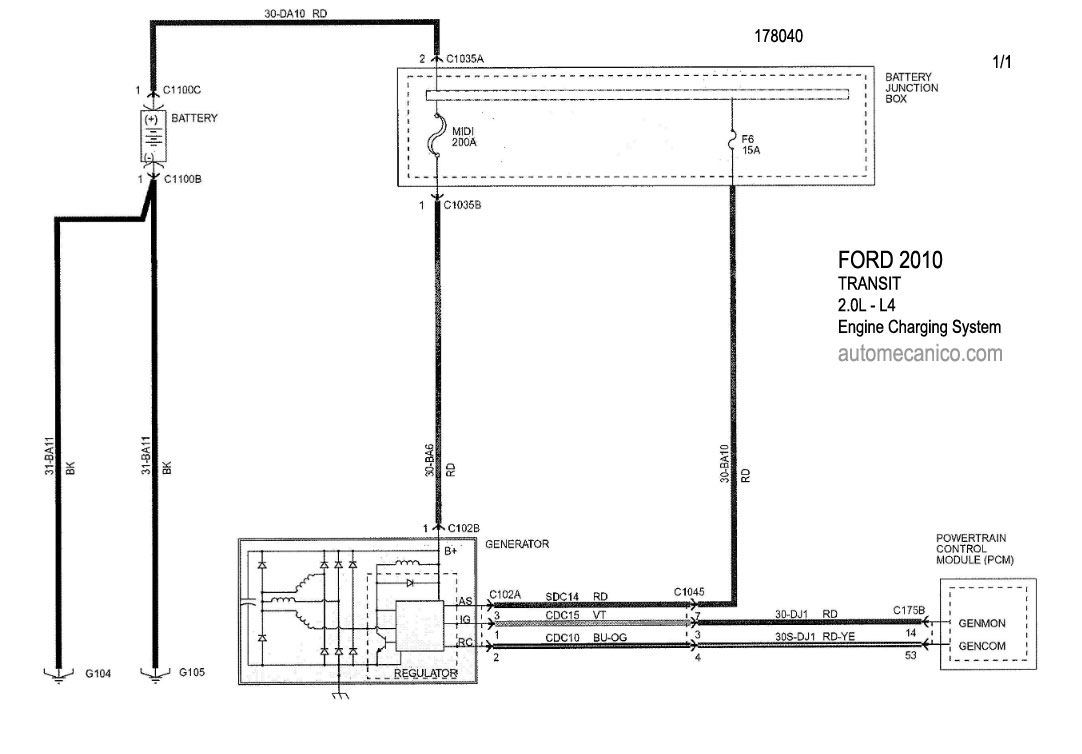

2.0L - 4 Cil. DIAGRAMA SISTEMA DE CARGA
