DIAGRAMAS - SISTEMA DE CARGA  - DODGE 2010 - Mecanica Automotriz - INDICE

Diagramas DODGE: Carga  | Charging  System: - Esquemas - Graphics 2010 -

Diagrama - Alternador / Bateria y conexiones . Vehiculos DODGE 2010

En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria
Alternador - Arrancador - Diagramas - Esquemas - Graphics
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - DODGE 2010
AVENGER : Express

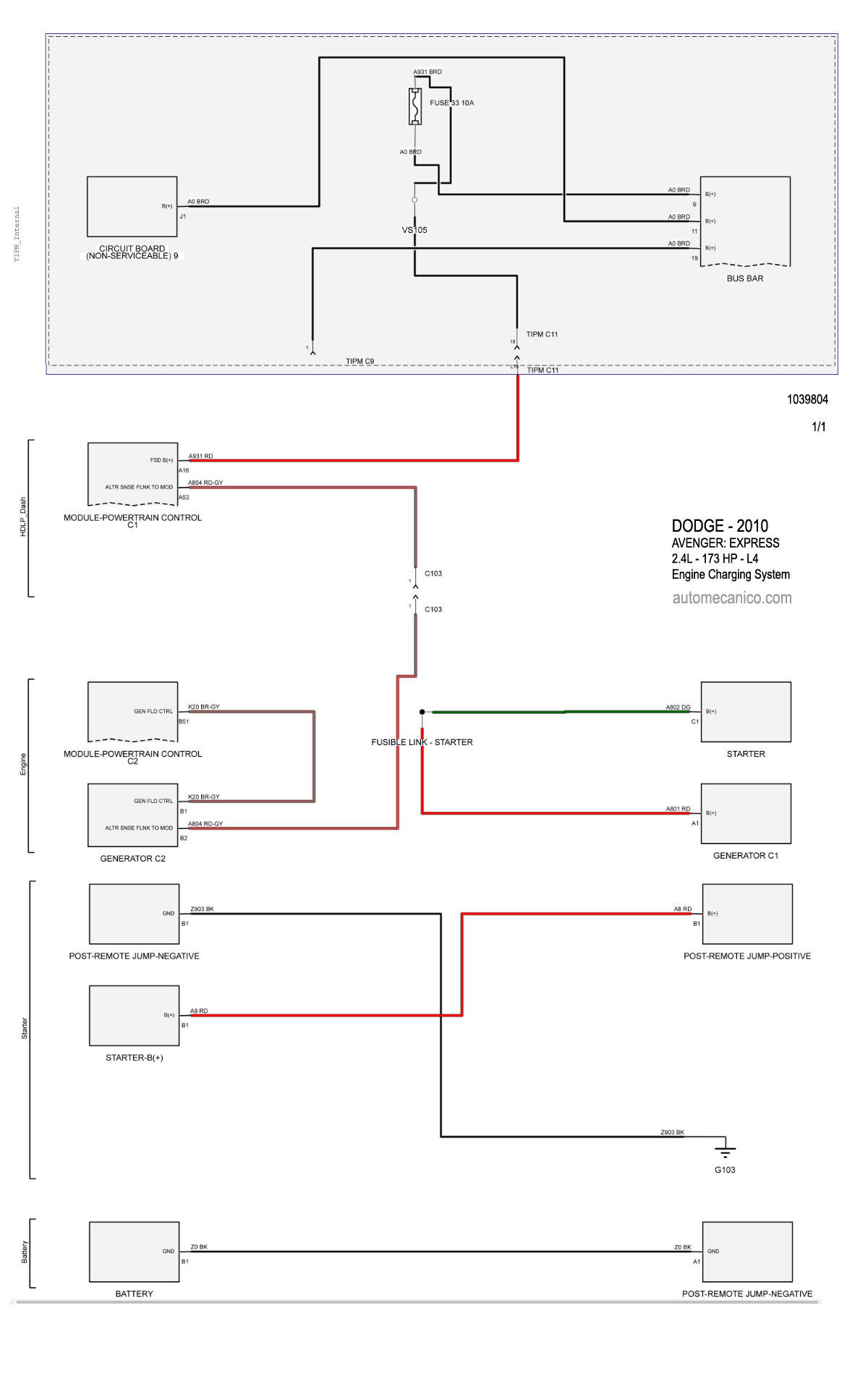

2.4L - 4 CIL DIAGRAMA SISTEMA DE CARGA

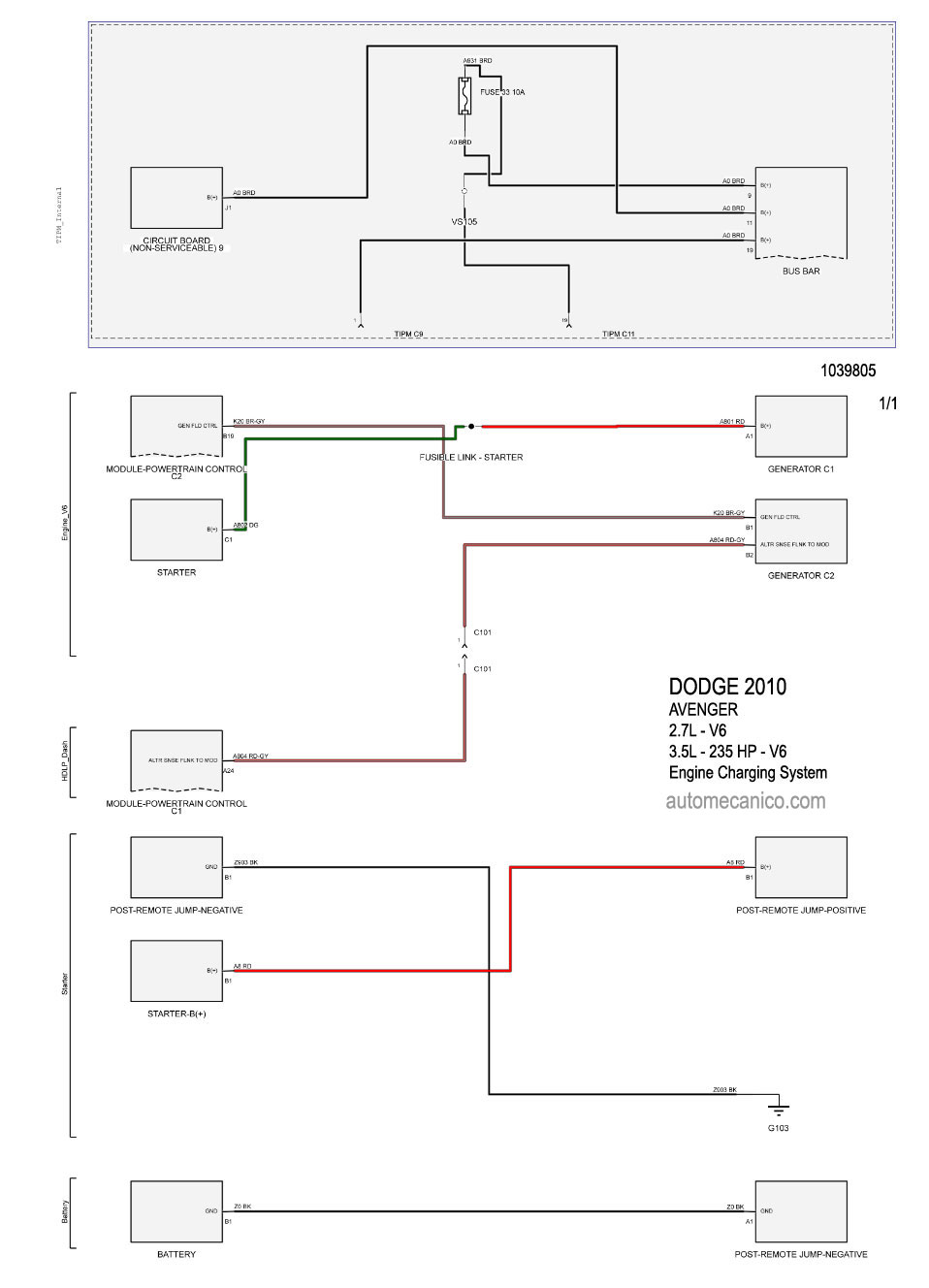

2.7L, 3.5L - V6 DIAGRAMA SISTEMA DE CARGA
CALIBER
2.0L, 2.4L - 4 CIL DIAGRAMA SISTEMA DE CARGA
CHALLENGER

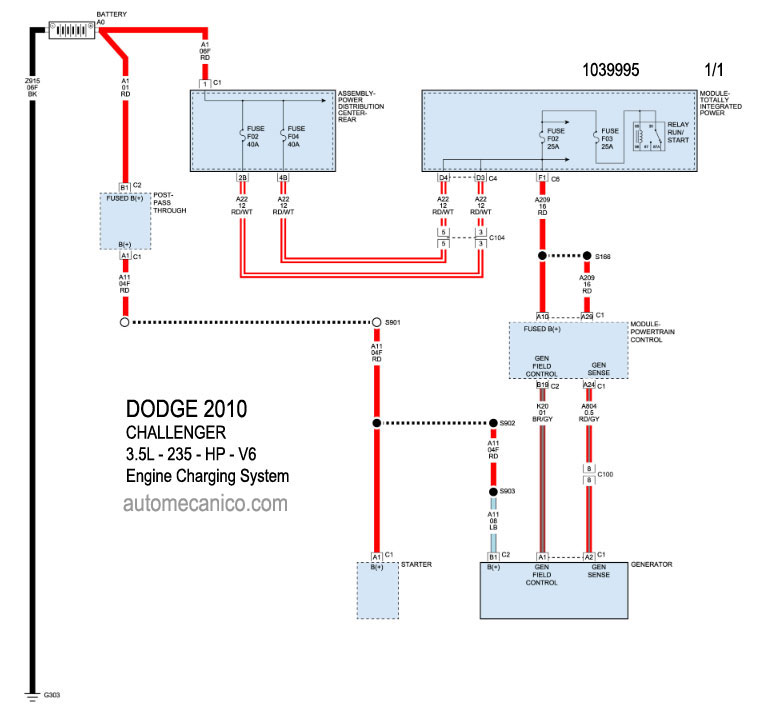

3.5L - V6 DIAGRAMA SISTEMA DE CARGA
5.7L, 6.1L - V8 DIAGRAMA SISTEMA DE CARGA
CHARGER

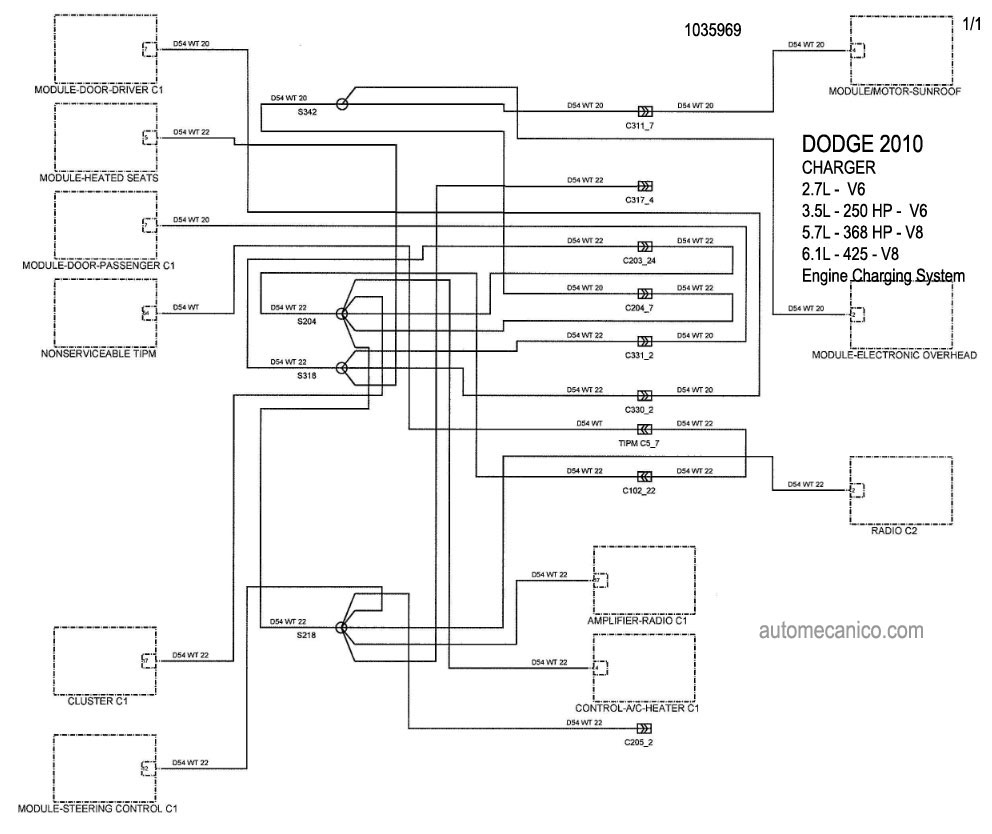

2.7L, 3.5L  - V6 DIAGRAMA SISTEMA DE CARGA
5.7L, 6.1L - V8 DIAGRAMA SISTEMA DE CARGA
DAKOTA

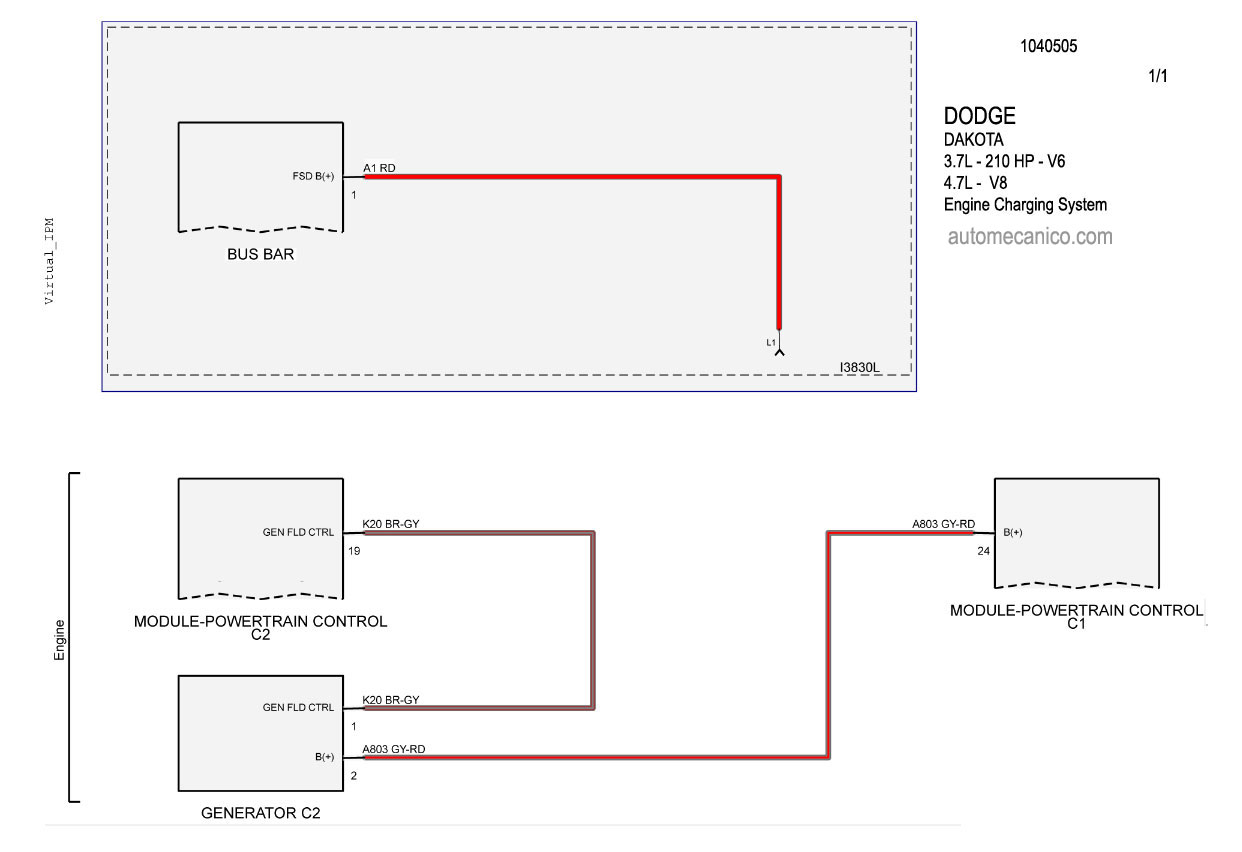

3.7L - V6 DIAGRAMA SISTEMA DE CARGA
4.7L - V8 DIAGRAMA SISTEMA DE CARGA
GRAND CARAVAN

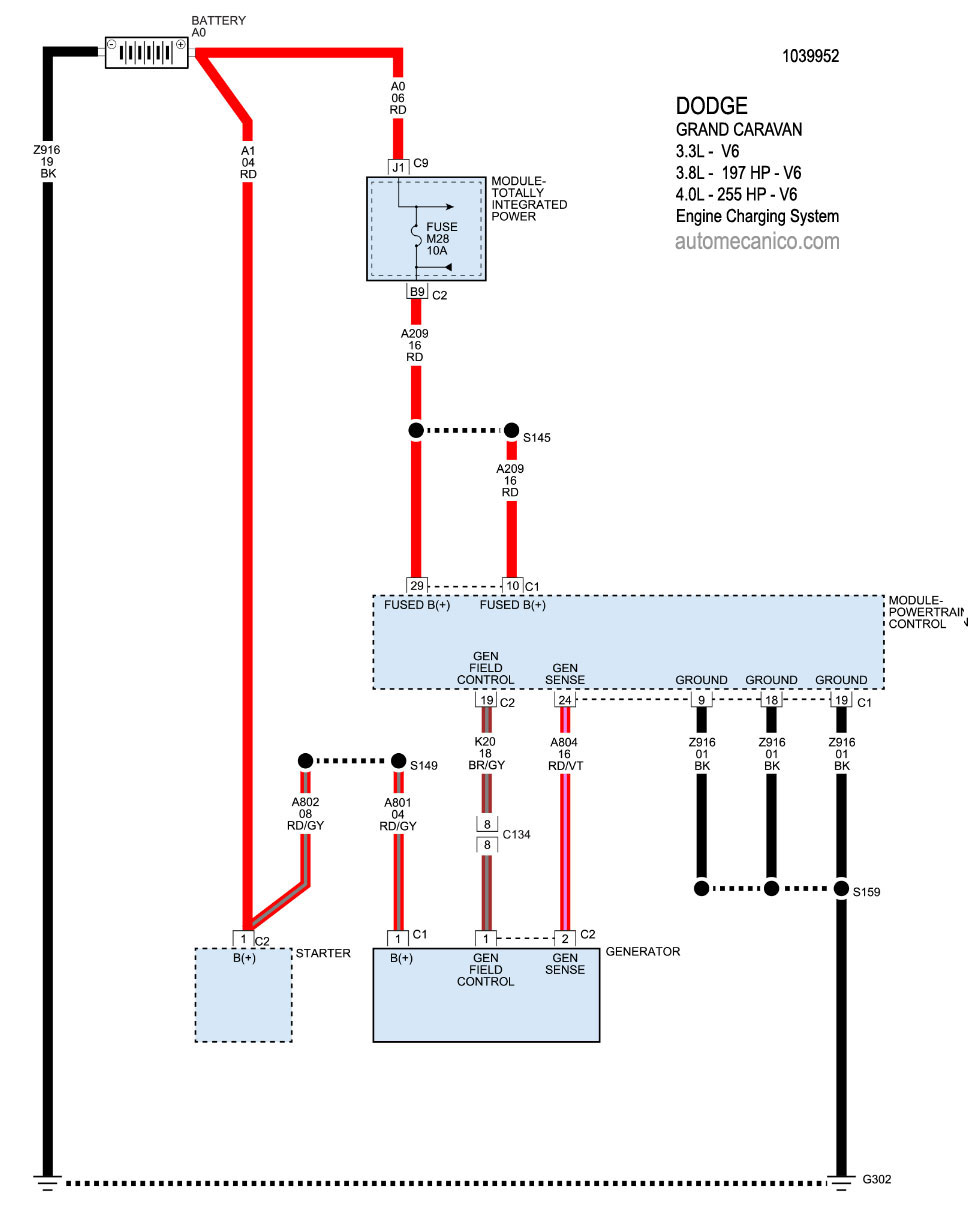

3.3L, 3.8L, 4.0L - V6 DIAGRAMA SISTEMA DE CARGA
JOURNEY
2.4L - 4 CIL. DIAGRAMA SISTEMA DE CARGA
3.5L - V6 DIAGRAMA SISTEMA DE CARGA
NITRO
3.7L, 4.0L - V6 DIAGRAMA SISTEMA DE CARGA
RAM 1500
3.7L - V6 DIAGRAMA SISTEMA DE CARGA
4.7L, 5.7L - V8 DIAGRAMA SISTEMA DE CARGA
RAM 2500

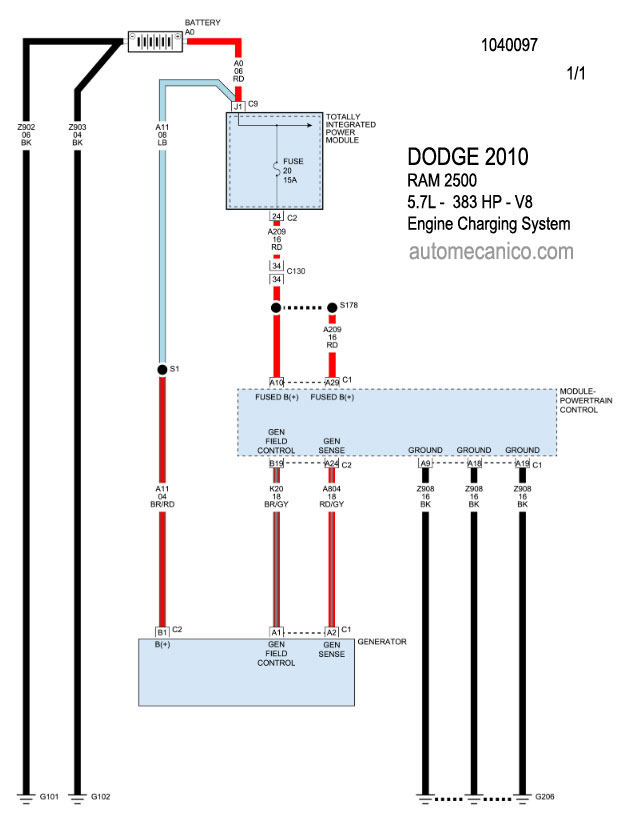

5.7L - V8 DIAGRAMA SISTEMA DE CARGA
RAM 2500, 3500, 4500, 5500
6.7L - 350 HP - L6 - DIESEL DIAGRAMA SISTEMA DE CARGA
VIPER

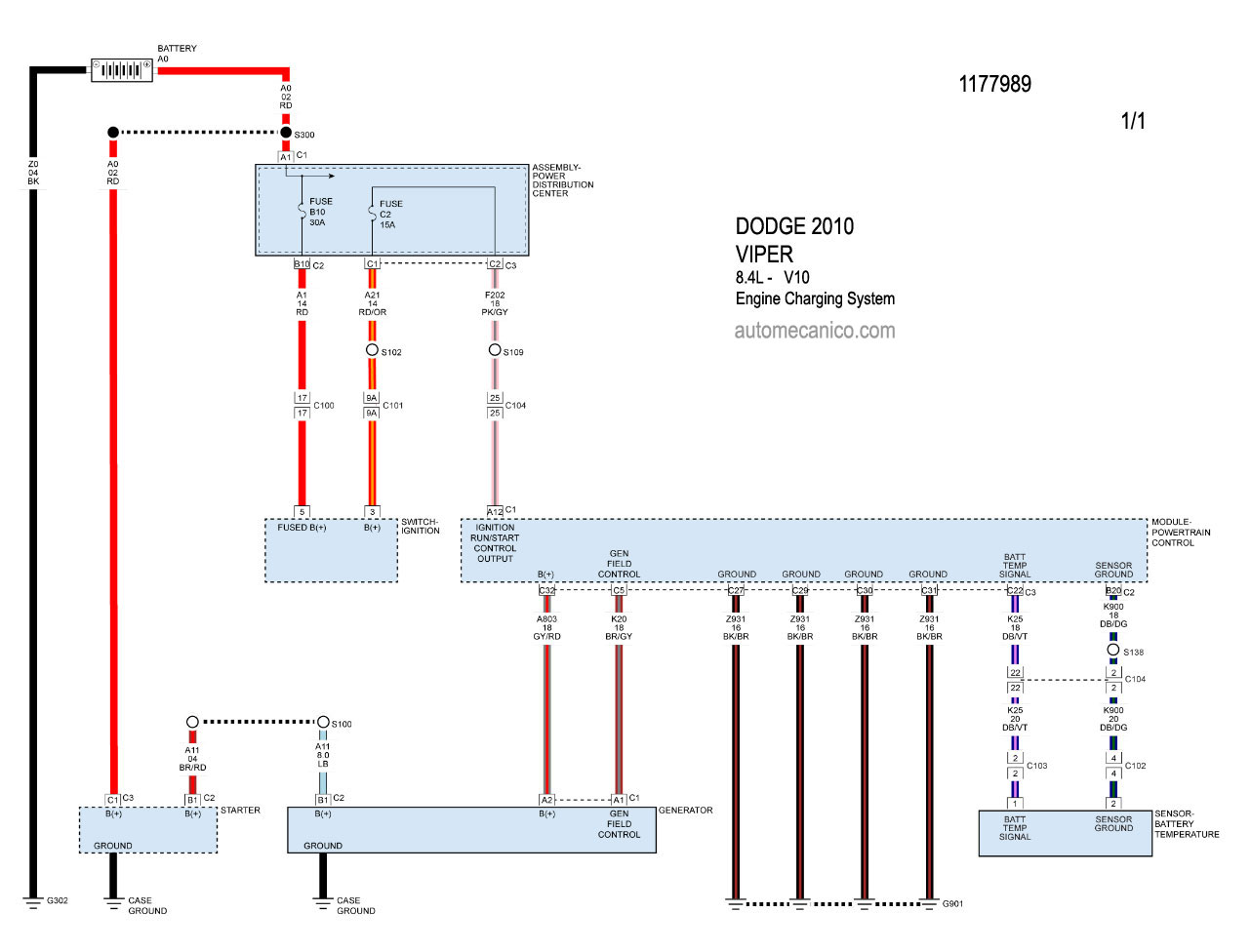

8.4L - V10 DIAGRAMA SISTEMA DE CARGA
