| DIAGRAMAS - SISTEMA DE CARGA - CADILLAC 2010 - Mecanica Automotriz - INDICE |
Diagramas CADILLAC : Carga | Charging System: - Esquemas - Graphics 2010 - |
| Diagrama - Alternador / Bateria y conexiones . Vehiculos
CADILLAC 2010 En estos diagramas se describen los circuitos que conectan y activan el funcionamiento del alternador y carga de Bateria |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: Alternador y carga de Bateria - CADILLAC 2010 |
| CTS | |

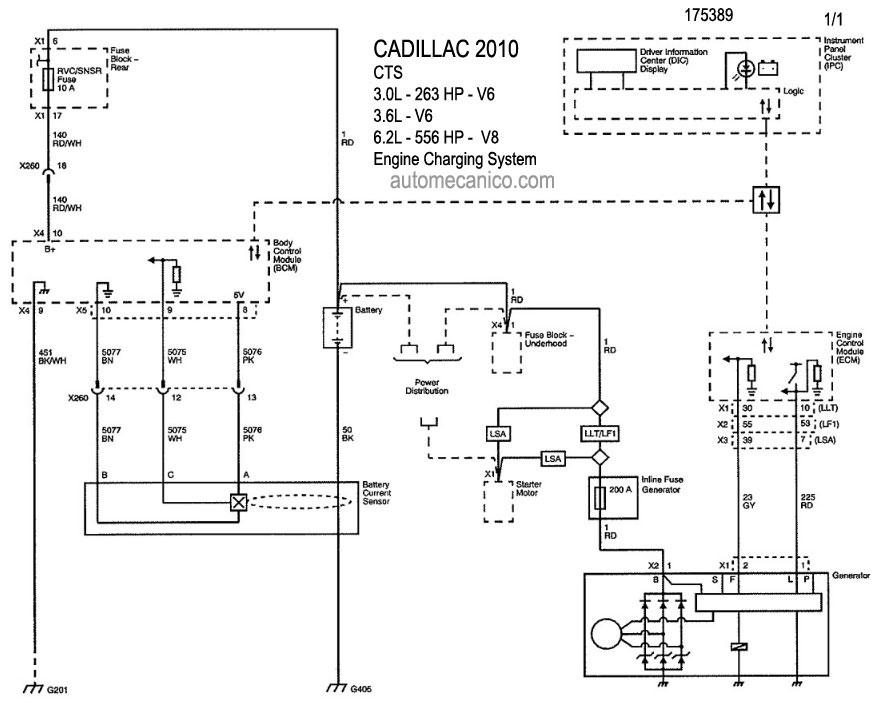

| 3.0L, 3.6L - V6 | DIAGRAMA SISTEMA DE CARGA |
| 6.2L - V8 | DIAGRAMA SISTEMA DE CARGA |
| DTS | |

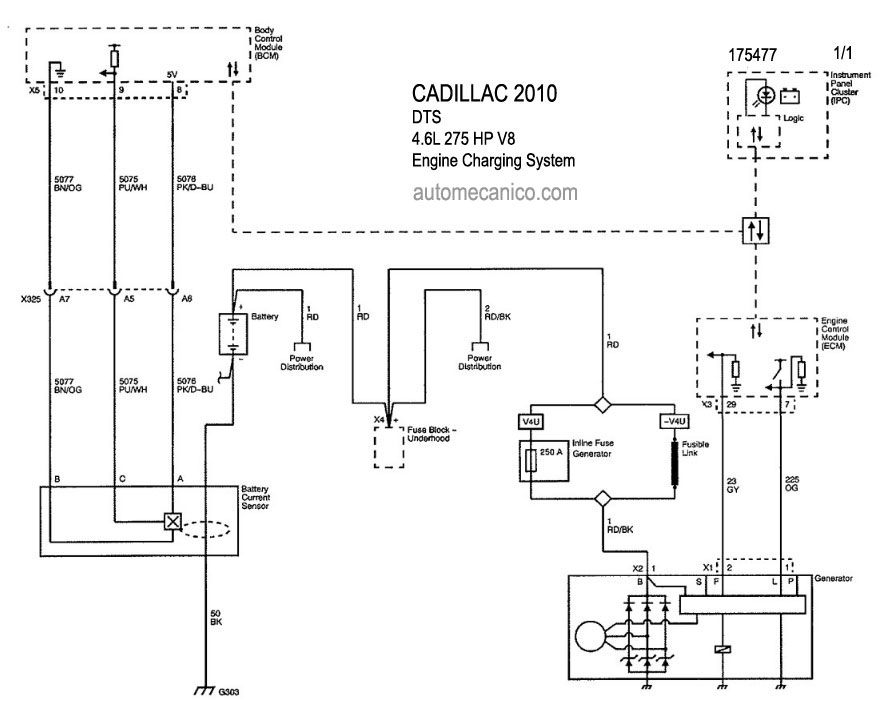

| 4.6L - V8 | DIAGRAMA SISTEMA DE CARGA |
| ESCALADE | |

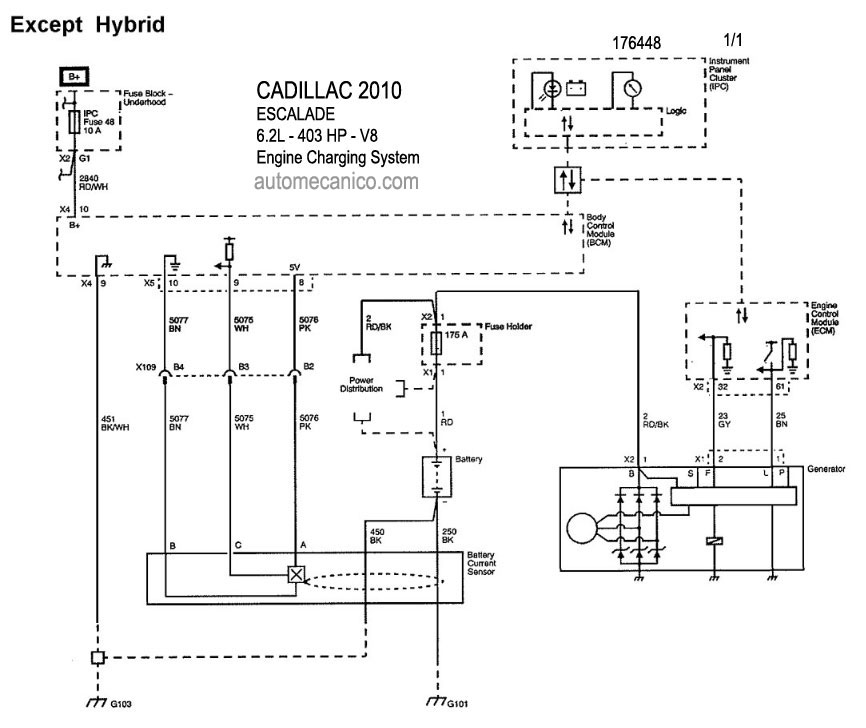

| 6.2L - V8 Except. Hybrid | DIAGRAMA SISTEMA DE CARGA |

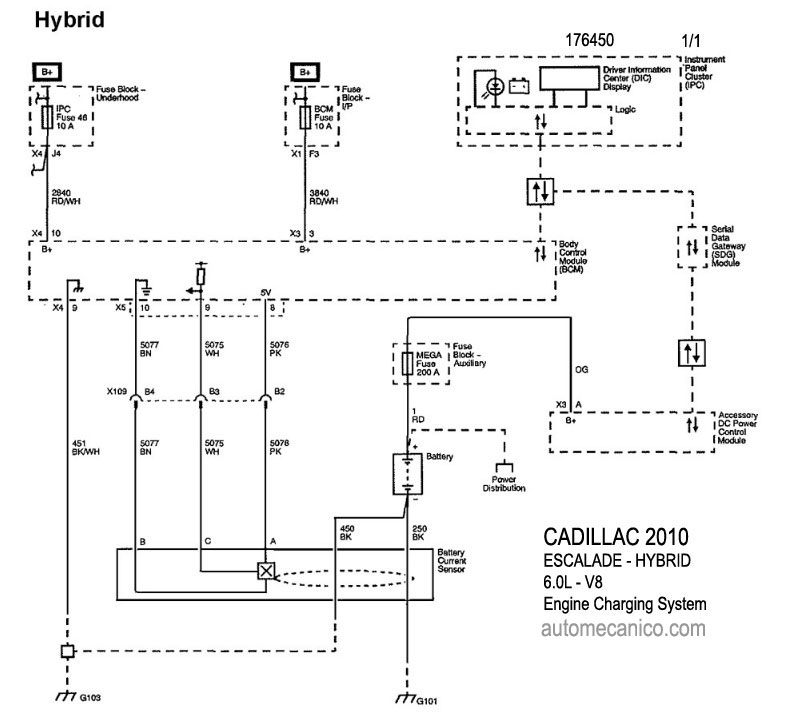

| 6.0L - V8 - Hybrid | DIAGRAMA SISTEMA DE CARGA |
| SRX | |

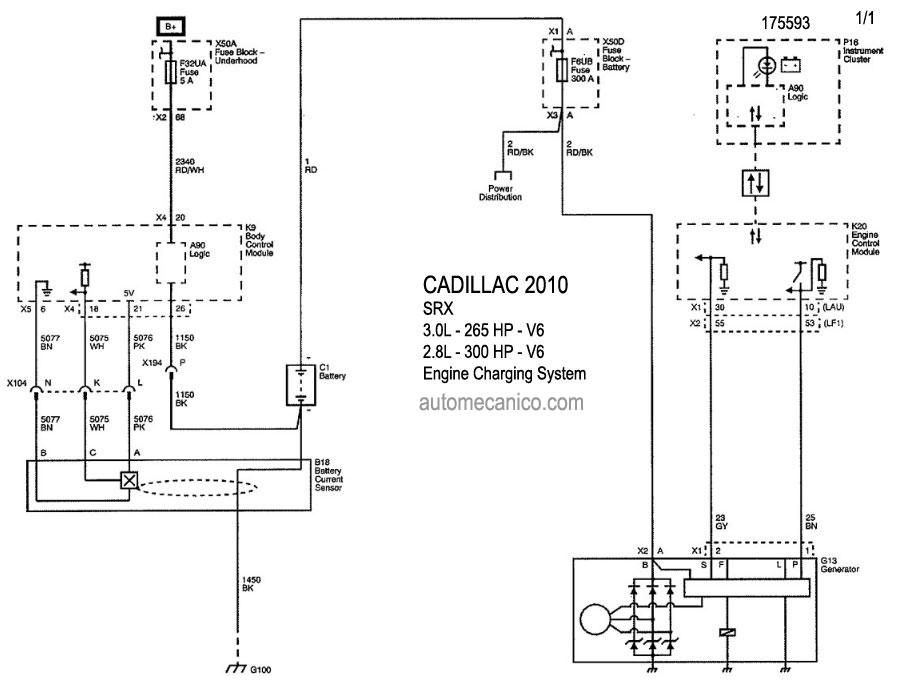

| 2.8L, 3.0L - V6 | DIAGRAMA SISTEMA DE CARGA |
| STS | |

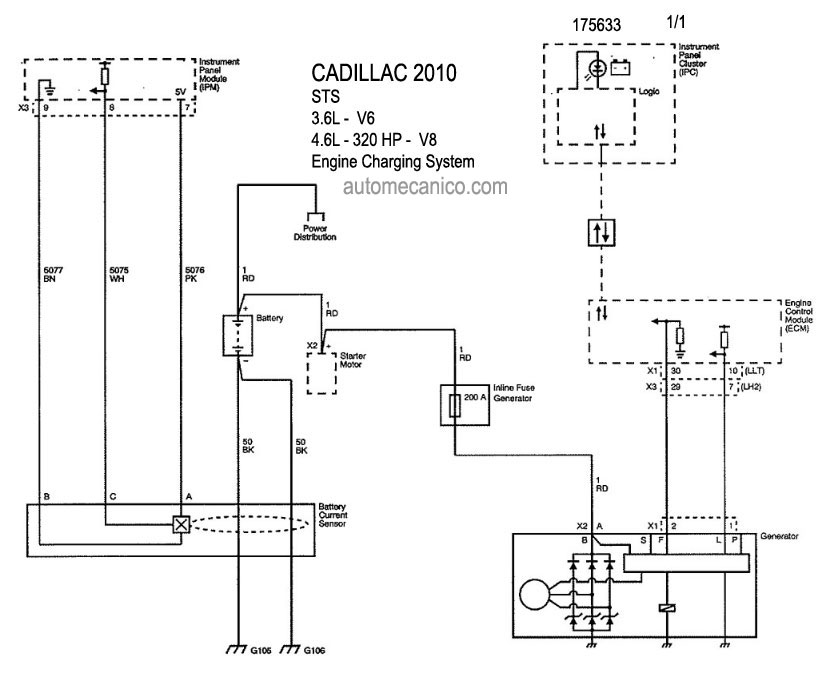

| 3.6L - V6 | DIAGRAMA SISTEMA DE CARGA |
| 4.6L - V8 | DIAGRAMA SISTEMA DE CARGA |
