2000 - Diagramas VOLVO : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - VOLVO 2000 |
| S80 | |

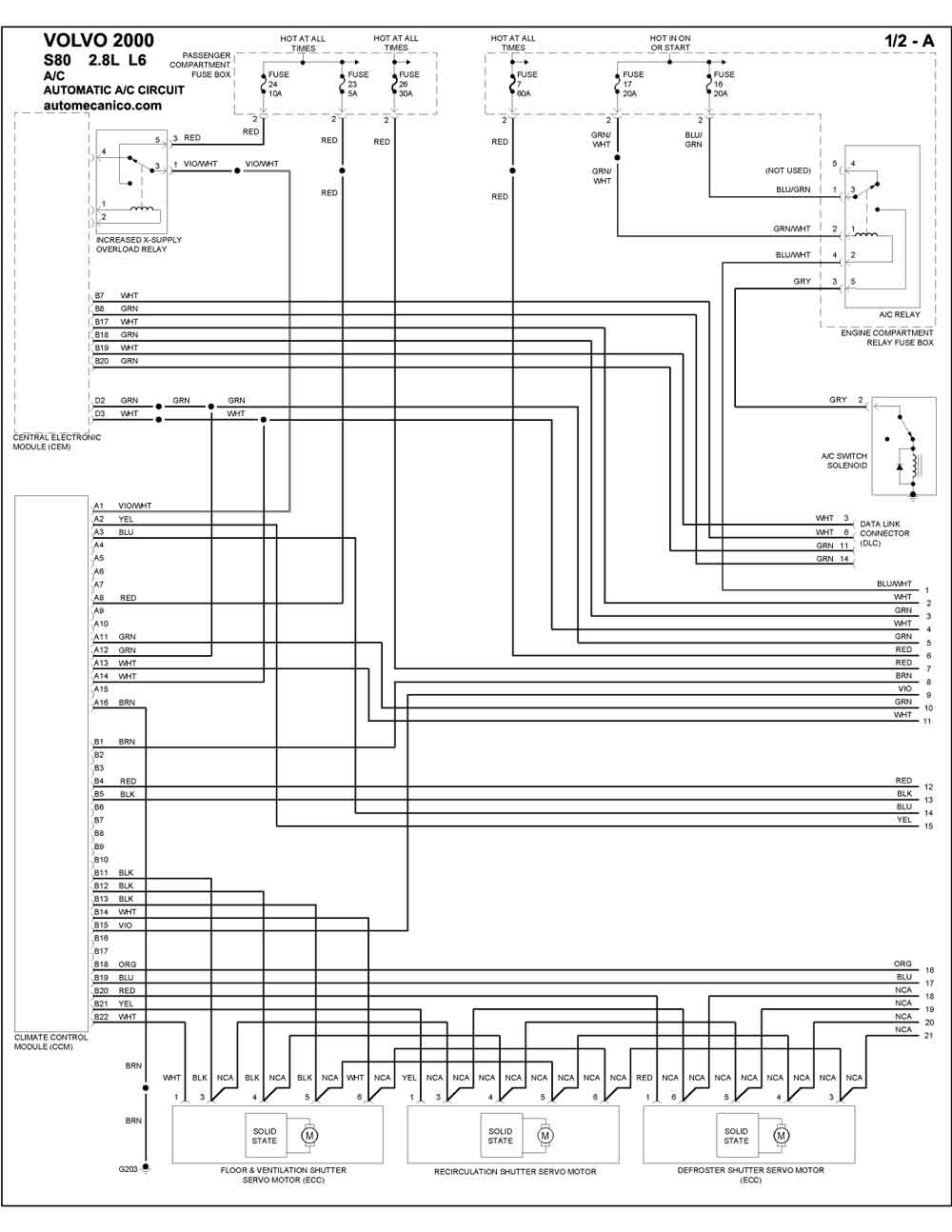

| 2.8L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

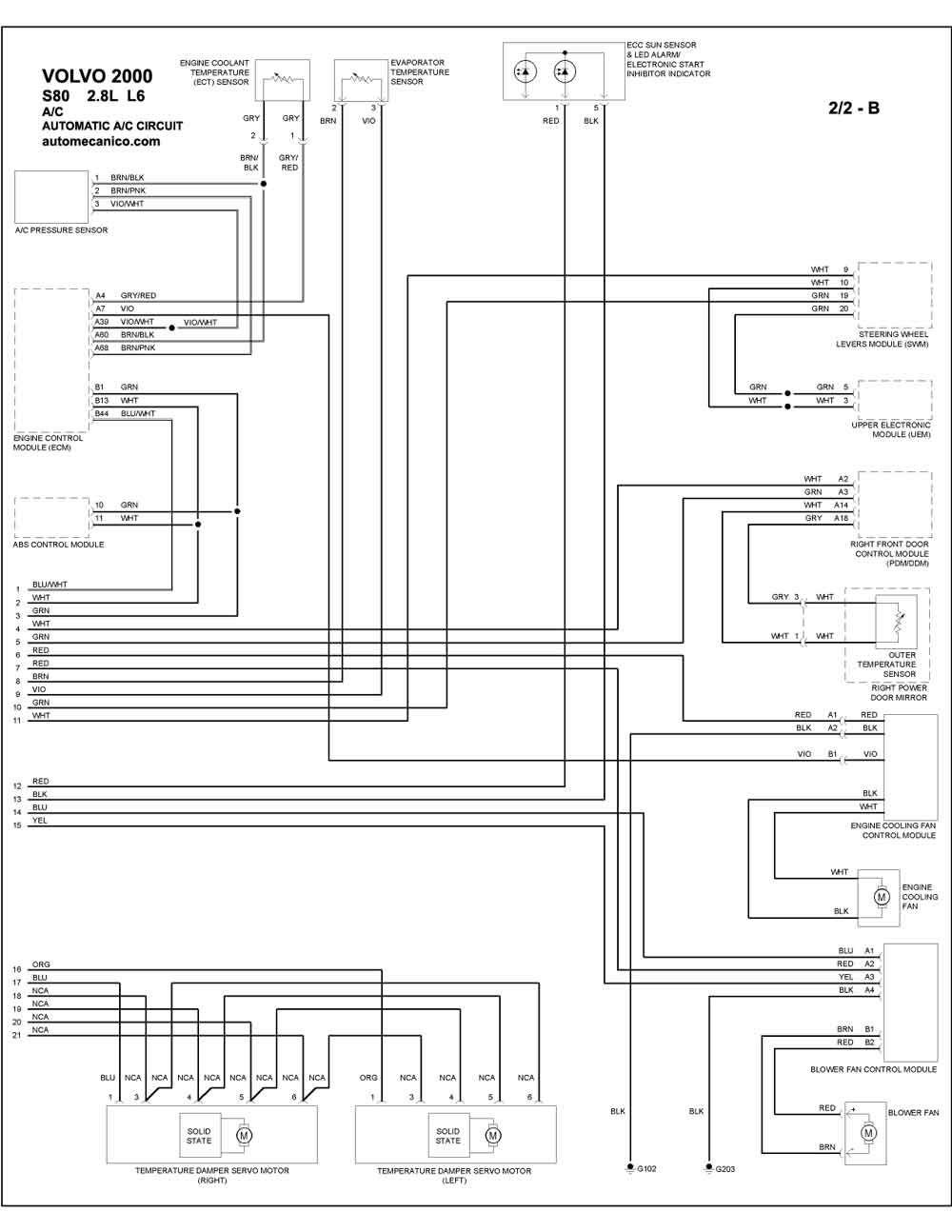

| 2.8L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| 2.9L 6 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |
| 2.9L 6 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| V40 | |

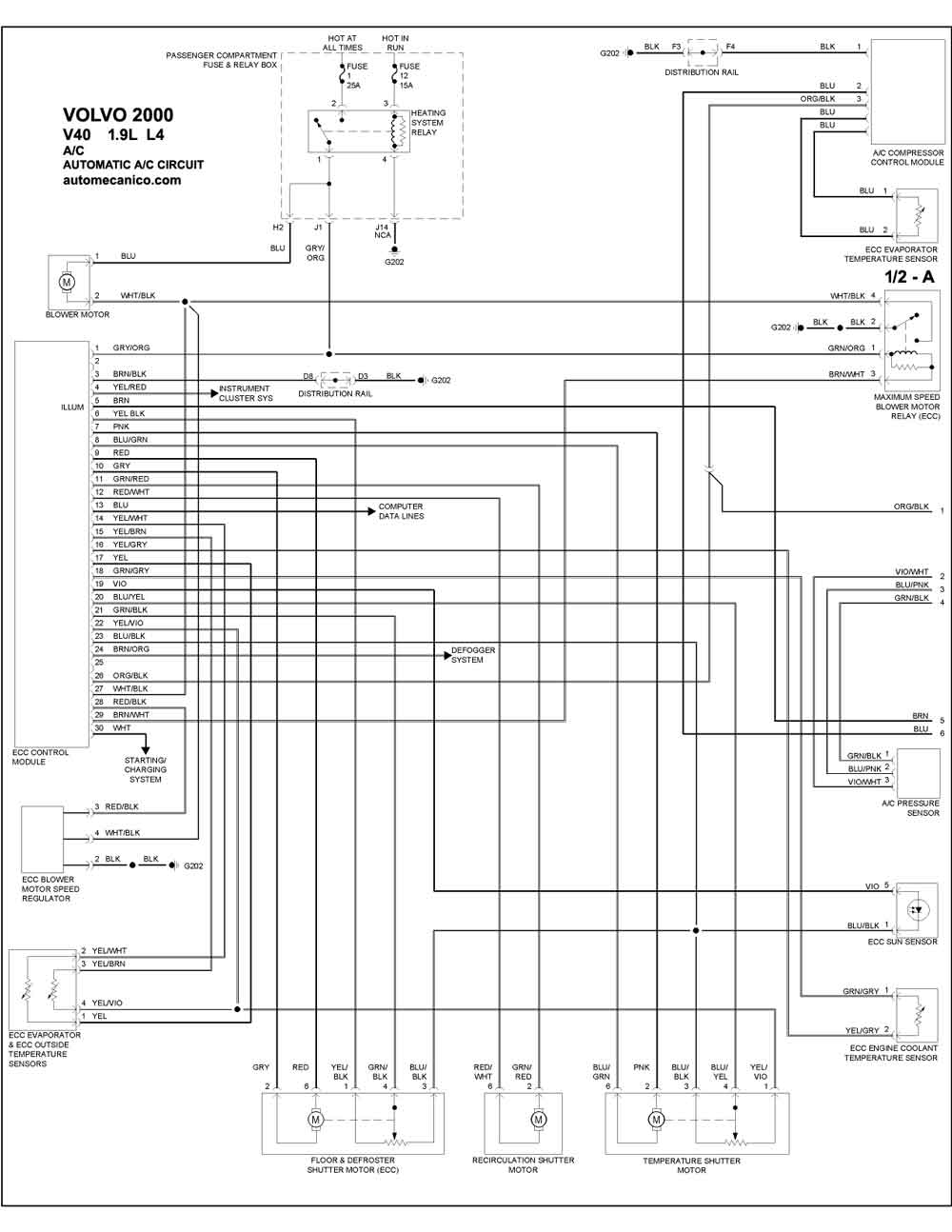

| 1.9L 4 CILINDROS 1/2A | AUTOMATIC A/C CIRCUIT |

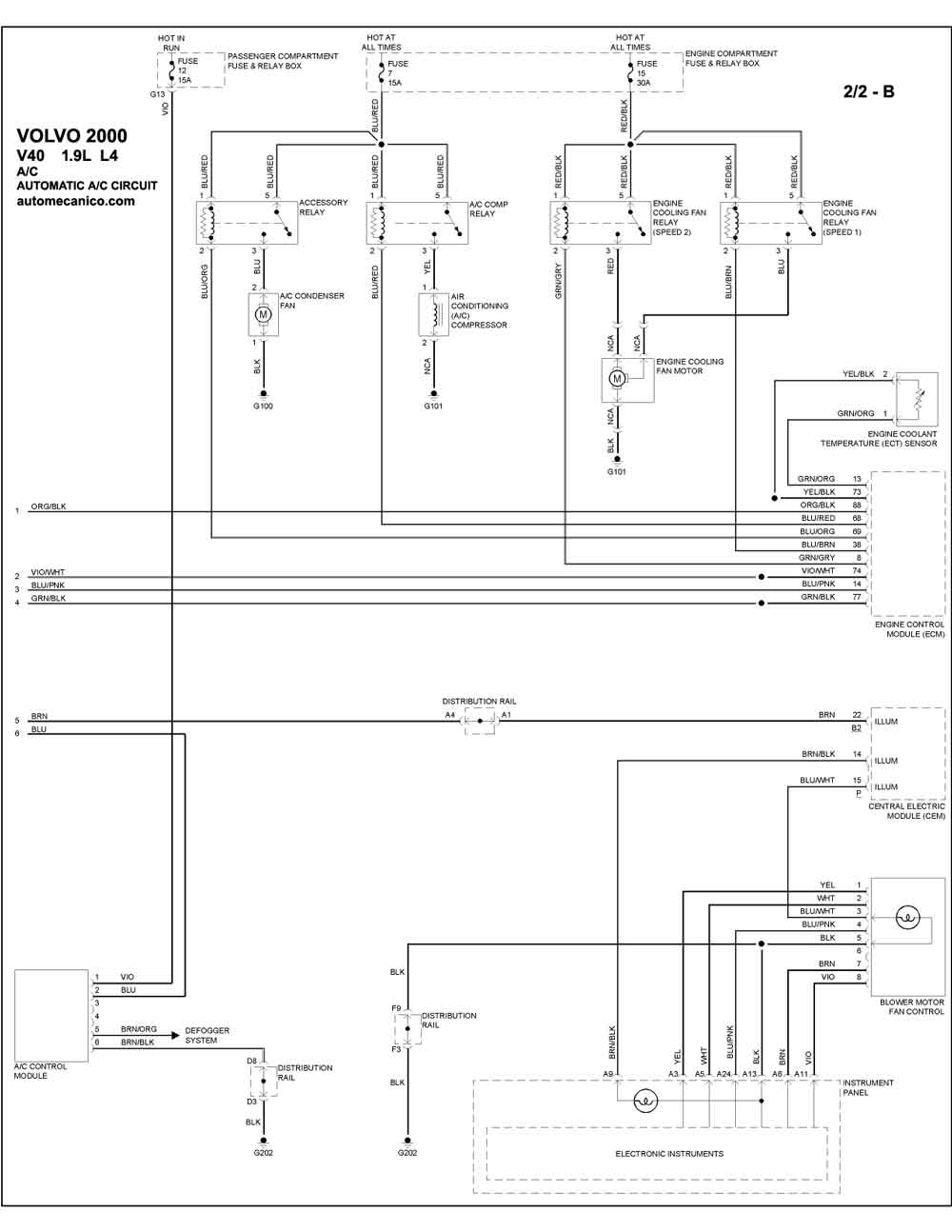

| 1.9L 4 CILINDROS 2/2B | AUTOMATIC A/C CIRCUIT |
| V70 | |

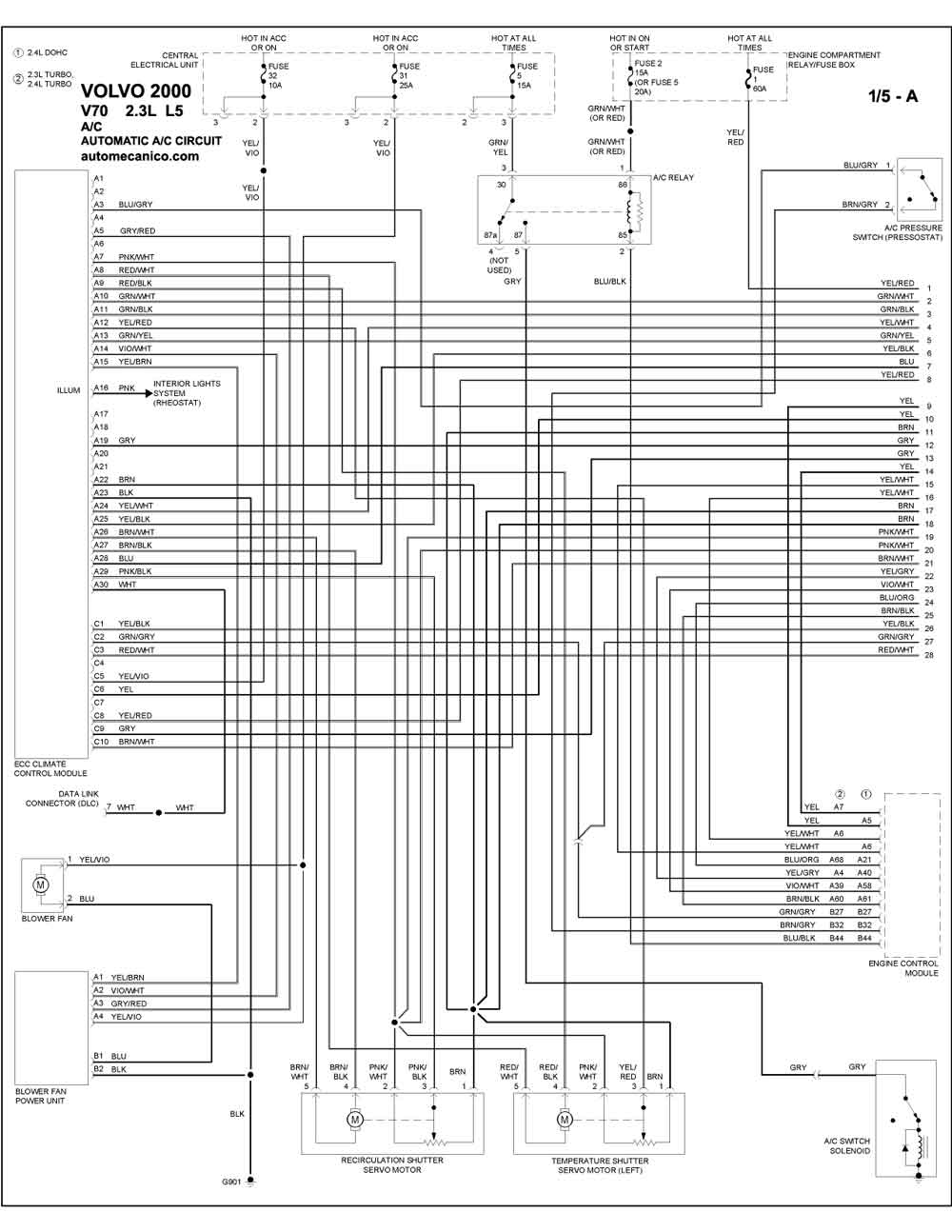

| 2.3L 5 CILINDROS 1/5A | AUTOMATIC A/C CIRCUIT |
| 2.3L 5 CILINDROS 2/5B | AUTOMATIC A/C CIRCUIT |

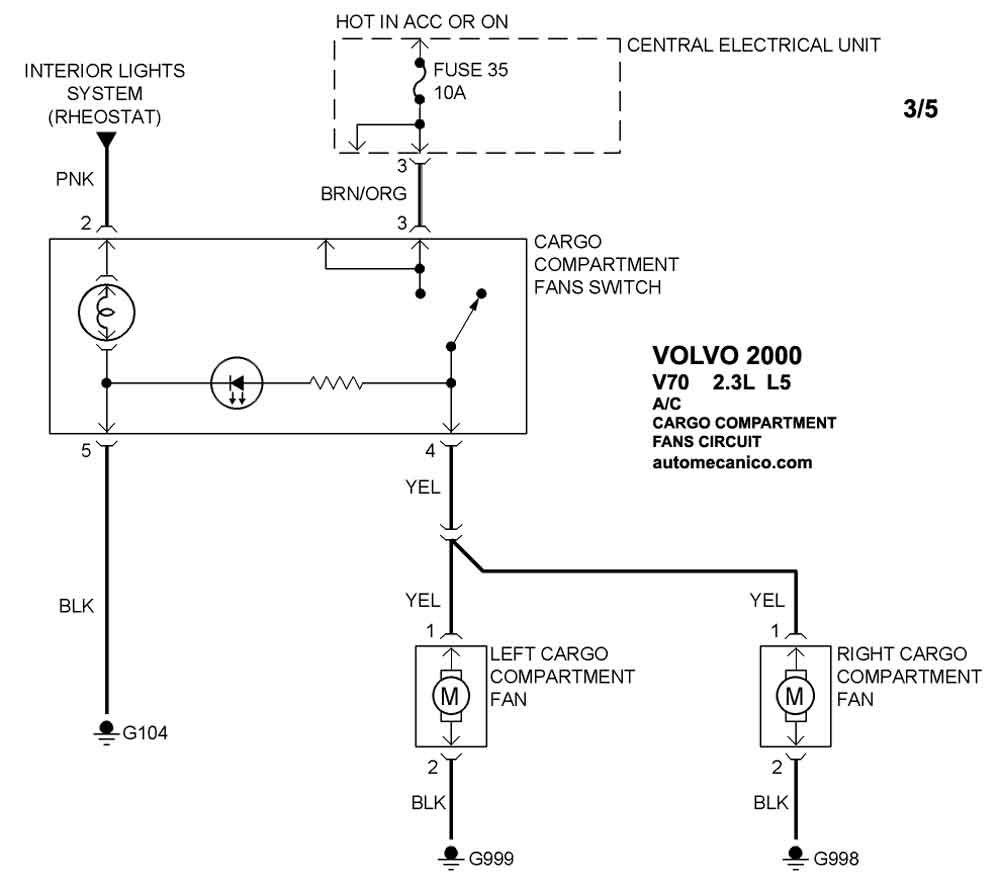

| 2.3L 5 CILINDROS 3/5 | CARGO COMPARTMENT - FAN CIRCUIT |

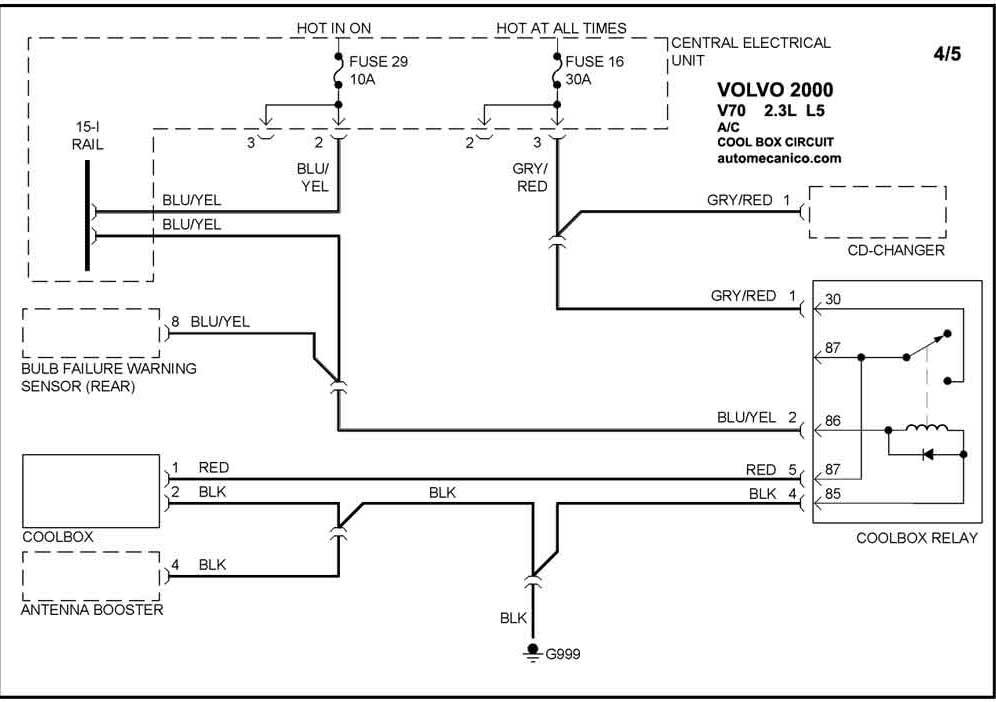

| 2.3L 5 CILINDROS 4/5 | COOL BOX CIRCUIT |
| 2.3L 5 CILINDROS 4/5 | MANUAL A/C CIRCUIT |
| V70 | |

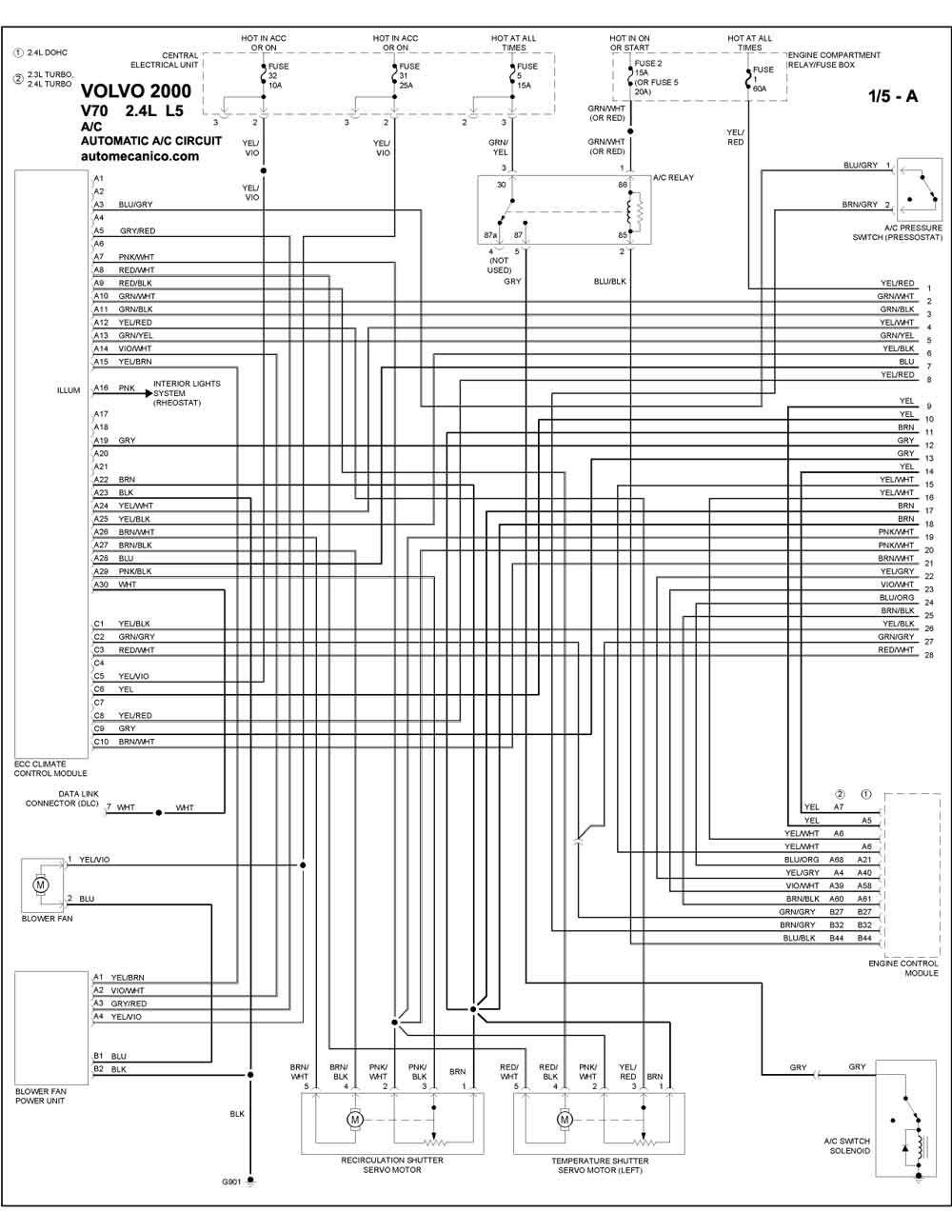

| 2.4L 5 CILINDROS 1/5A | AUTOMATIC A/C CIRCUIT |

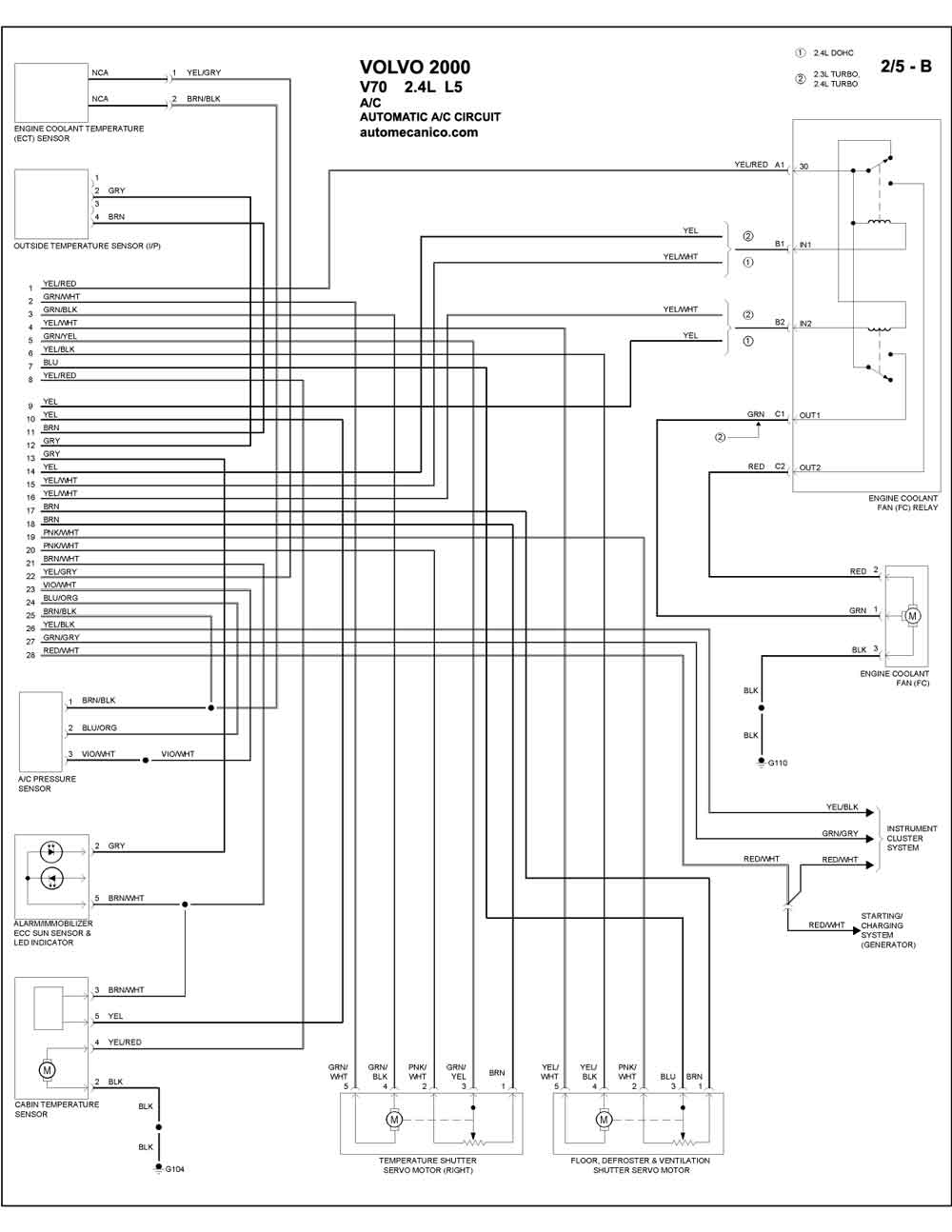

| 2.4L 5 CILINDROS 2/5B | AUTOMATIC A/C CIRCUIT |
| 2.4L 5 CILINDROS 3/5 | CARGO COMPARTMENT -FAN CIRCUIT |
| 2.4L 5 CILINDROS 4/5 | COOL BOX CIRCUIT |

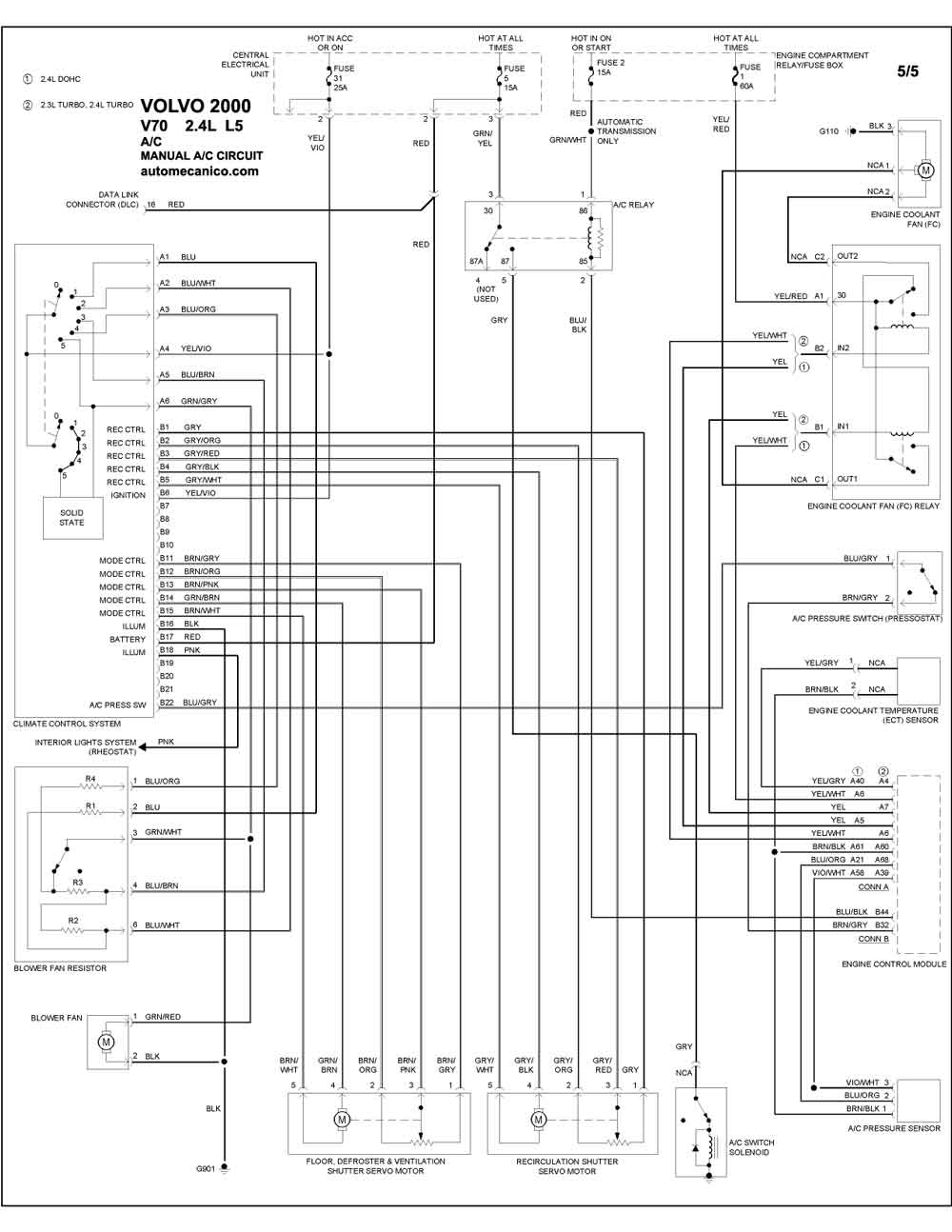

| 2.4L 5 CILINDROS 4/5 | MANUAL A/C CIRCUIT |
