| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - TOYOTA 2000 |
| TACOMA | |
| 2.4L 4 CILINDROS 1/2 | HEATER CIRCUIT |
| 2.4L 4 CILINDROS 2/2 | MANUAL A/C CIRCUIT |

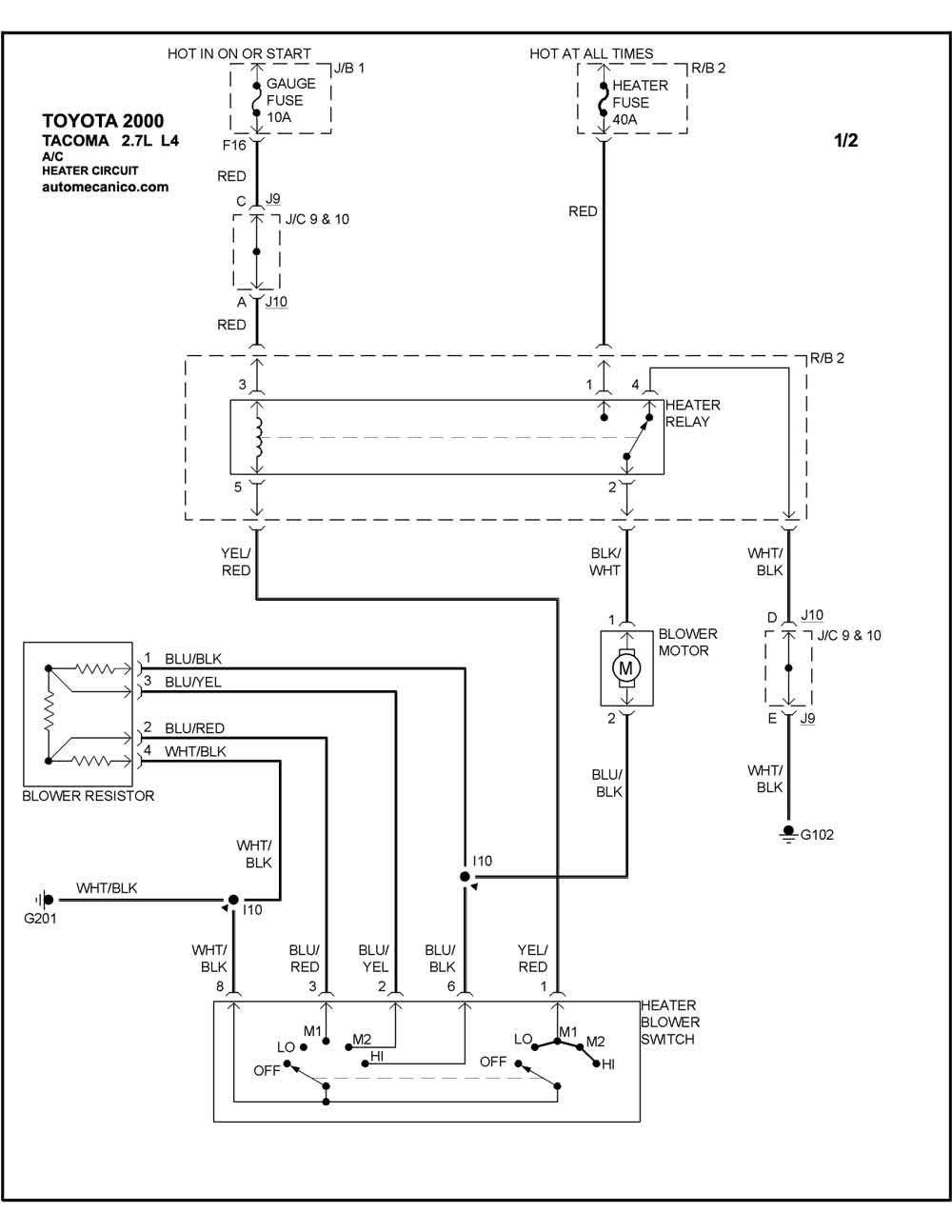

| 2.7L 4 CILINDROS 1/2 | HEATER CIRCUIT |
| 2.7L 4 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| 3.4L 6 CILINDROS 1/2 | HEATER CIRCUIT |

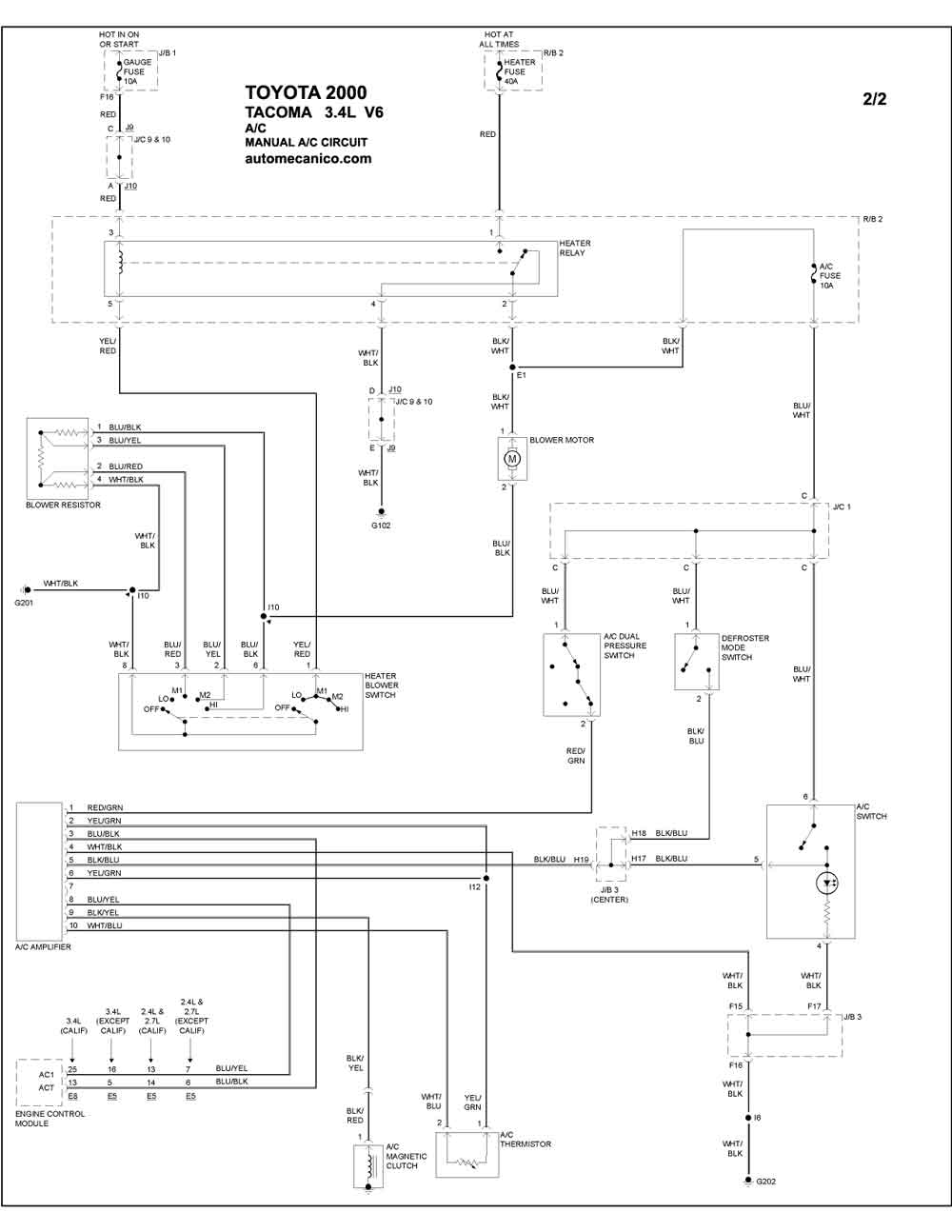

| 3.4L 6 CILINDROS 2/2 | MANUAL A/C CIRCUIT - |
| TUNDRA | |

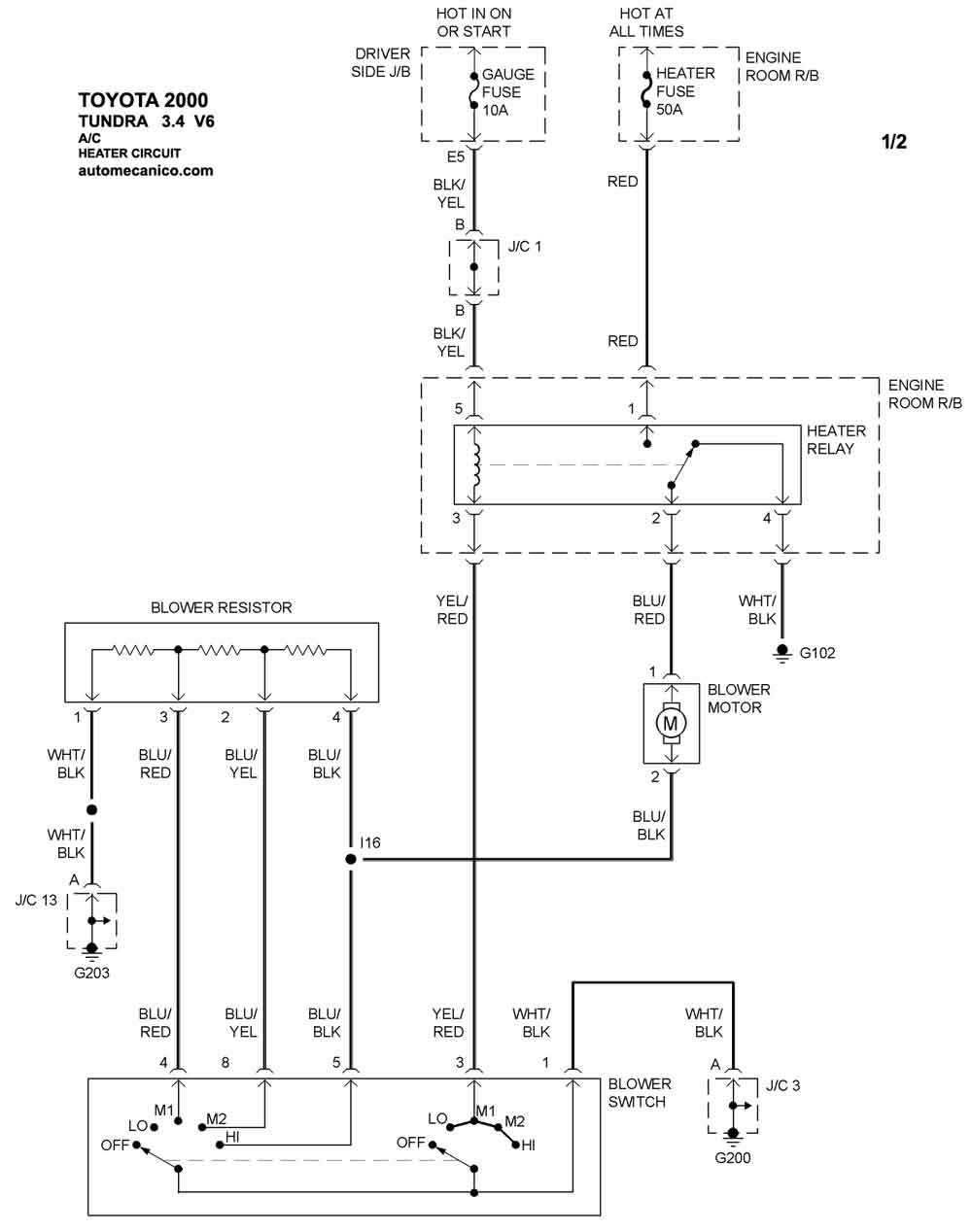

| 3.4L 6 CILINDROS 1/2 | HEATER CIRCUIT |

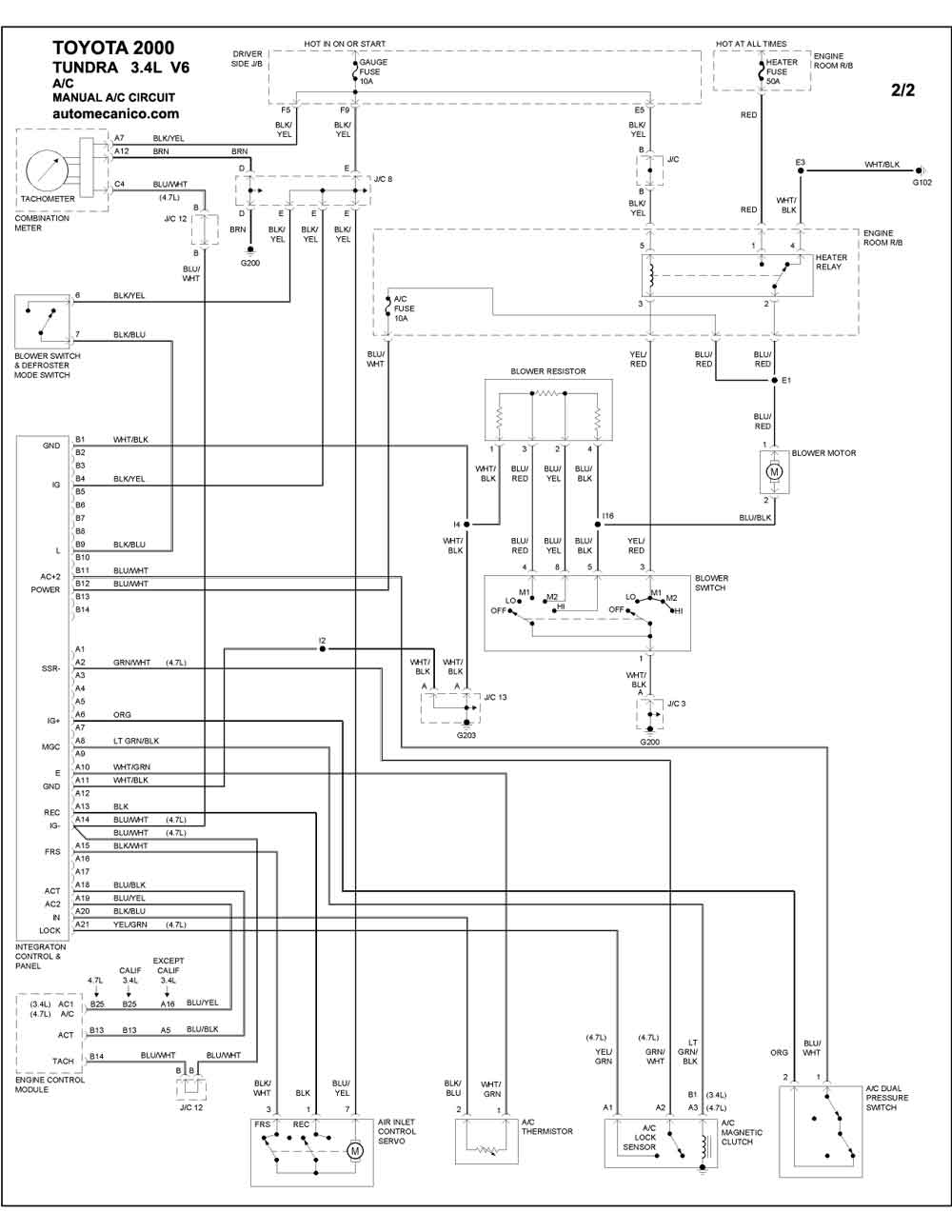

| 3.4L 6 CILINDROS 2/2 | MANUAL A/C - CIRCUIT |
| 4.7L 8 CILINDROS 1/2 | HEATER CIRCUIT |
| 4.7L 8 CILINDROS 2/2 | MANUAL A/C - CIRCUIT |
