| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - TOYOTA 2000 |
| RAV4 | |

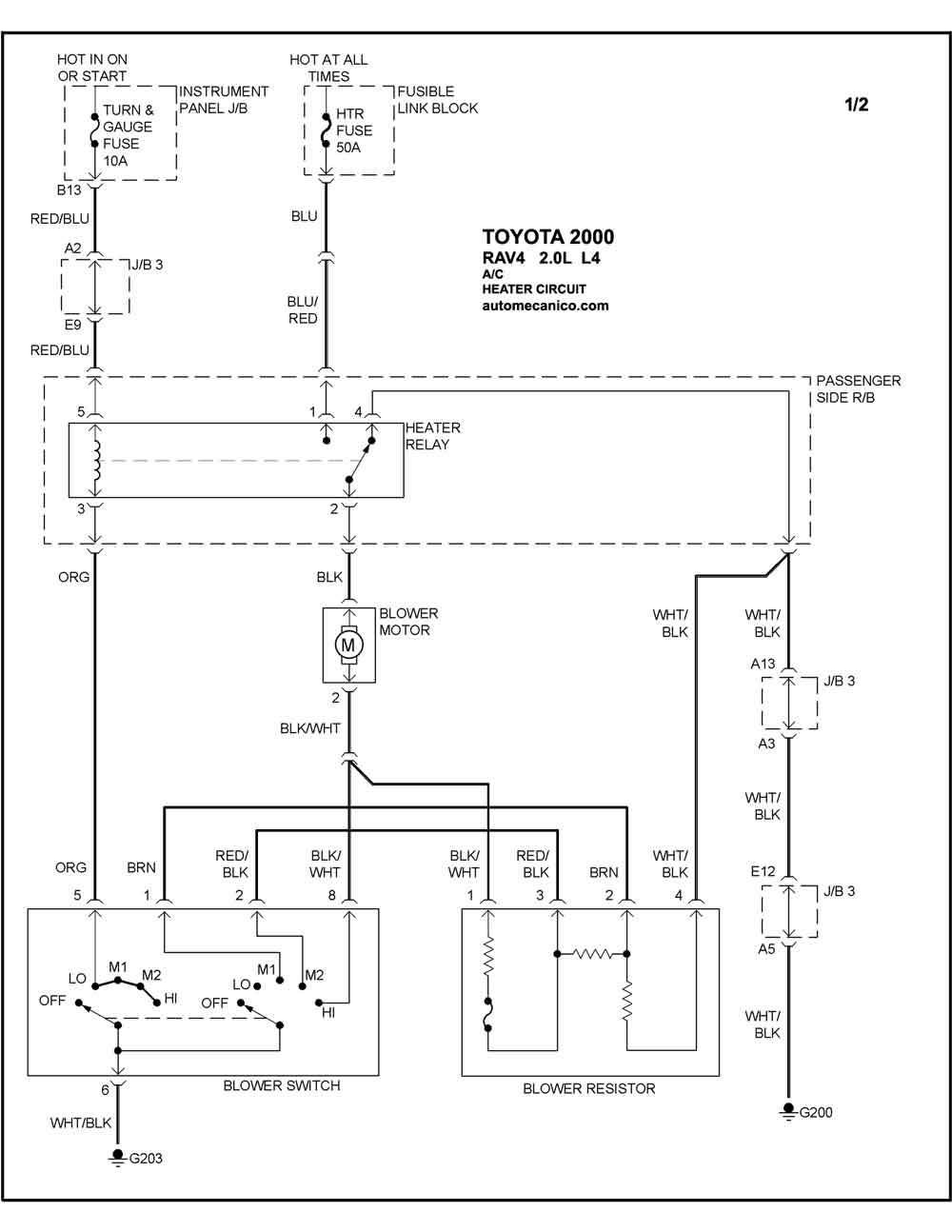

| 2.0L 4 CILINDROS 1/2 | HEATER CIRCUIT |

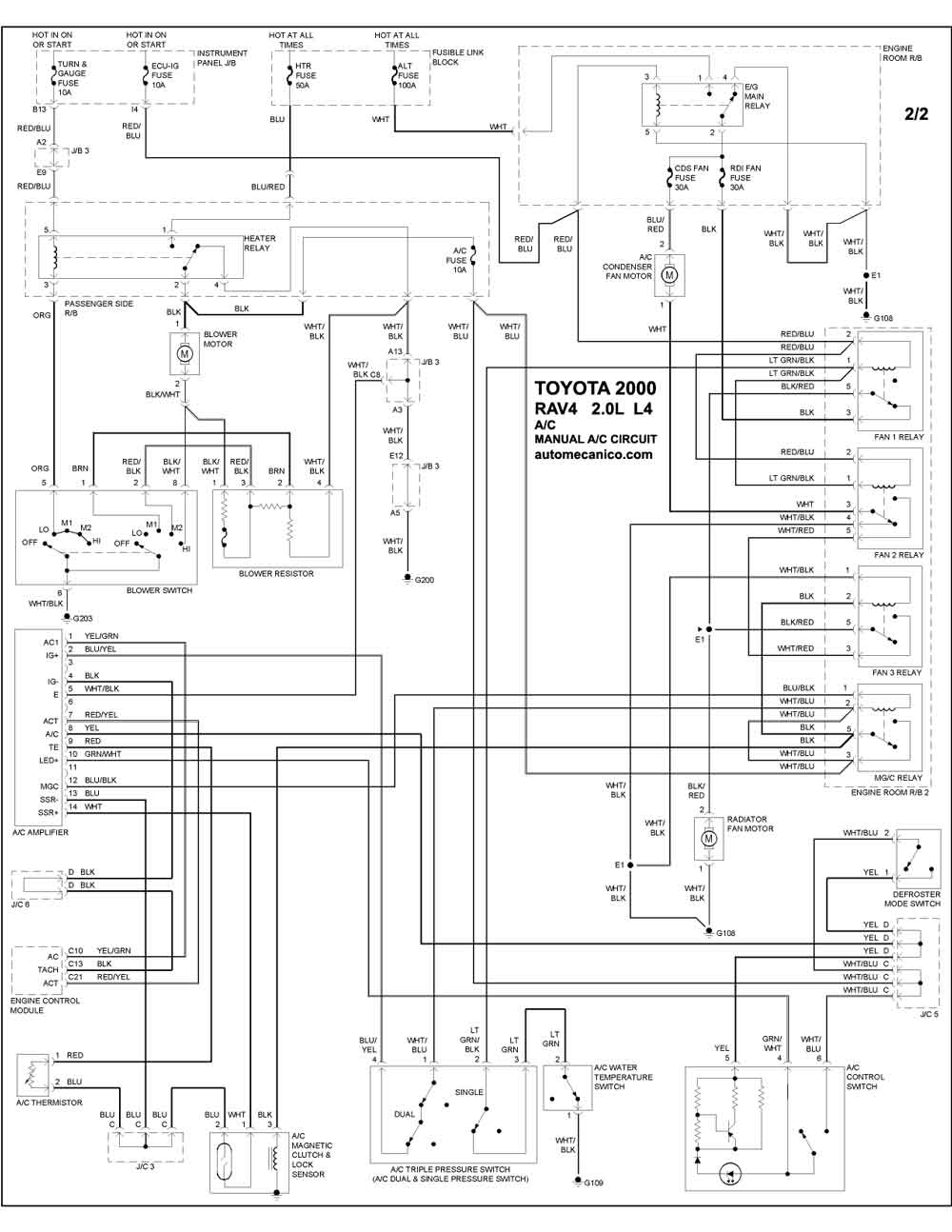

| 2.0L 4 CILINDROS 2/2 | MANUAL A/C - CIRCUIT |
| SIENNA | |

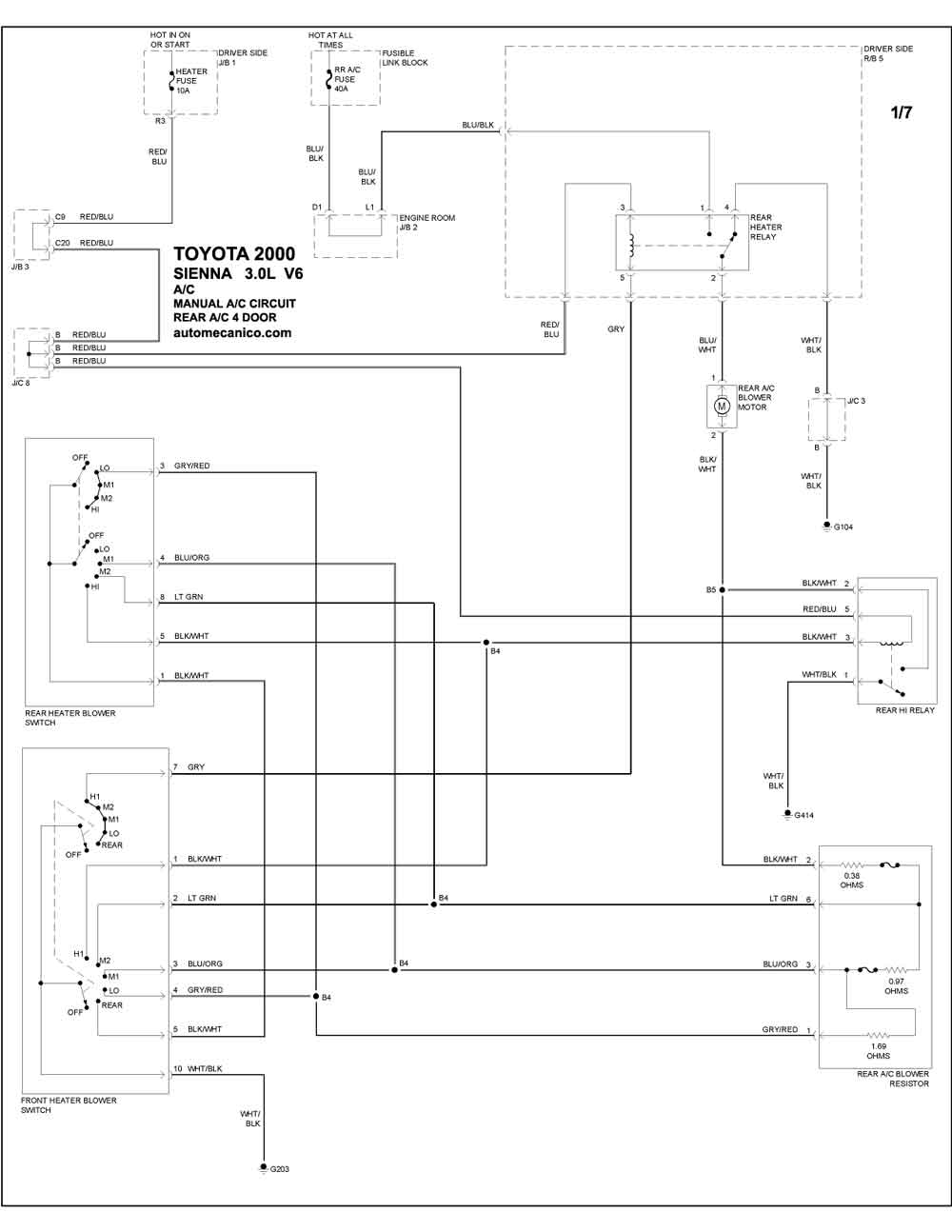

| 3.0L 6 CILINDROS 1/7 | MANUAL A/C - CIRCUIT REAR A/C 4 DOOR |

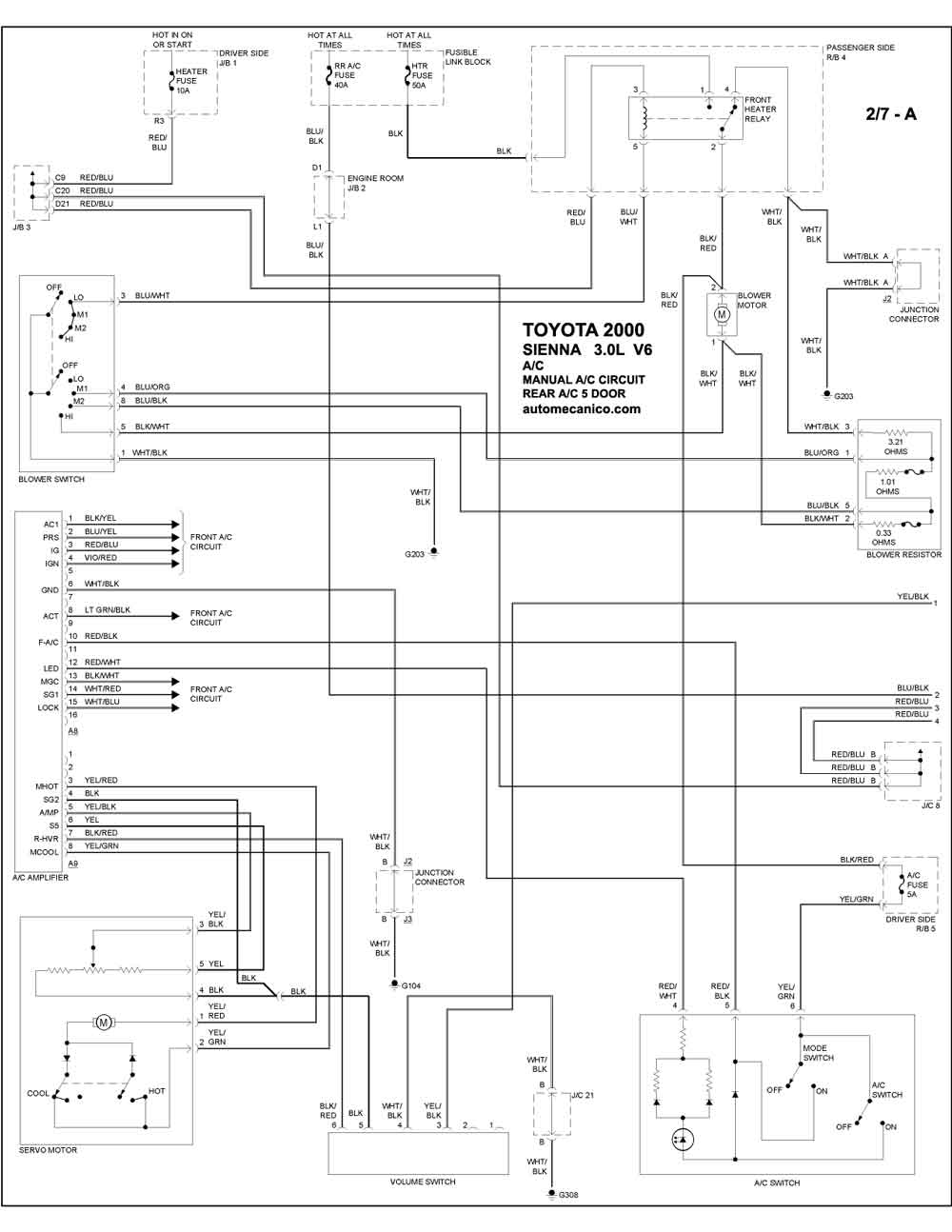

| 3.0L 6 CILINDROS 2/7A | MANUAL A/C - CIRCUIT REAR A/C 5 DOOR |

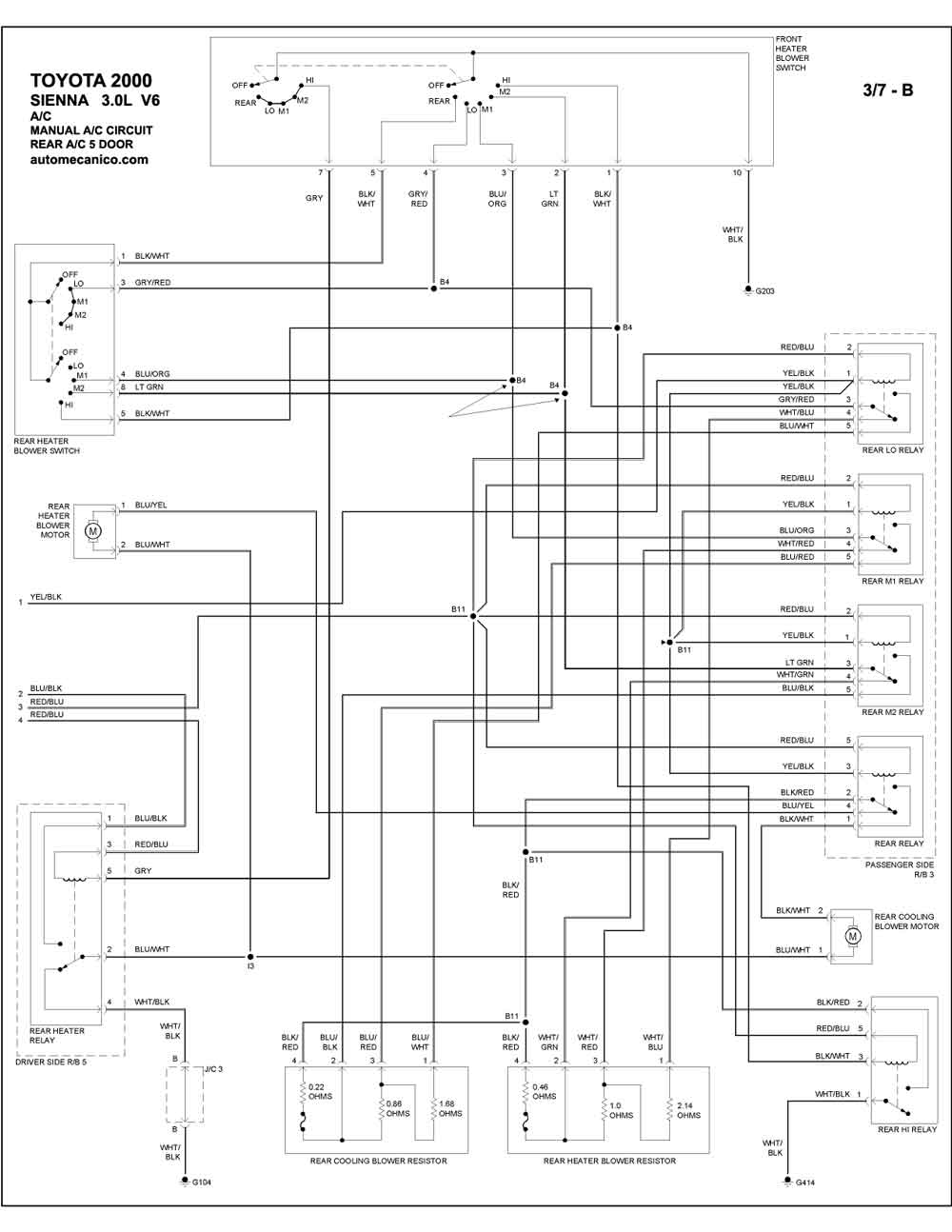

| 3.0L 6 CILINDROS 3/7B | MANUAL A/C - CIRCUIT REAR A/C 5 DOOR |

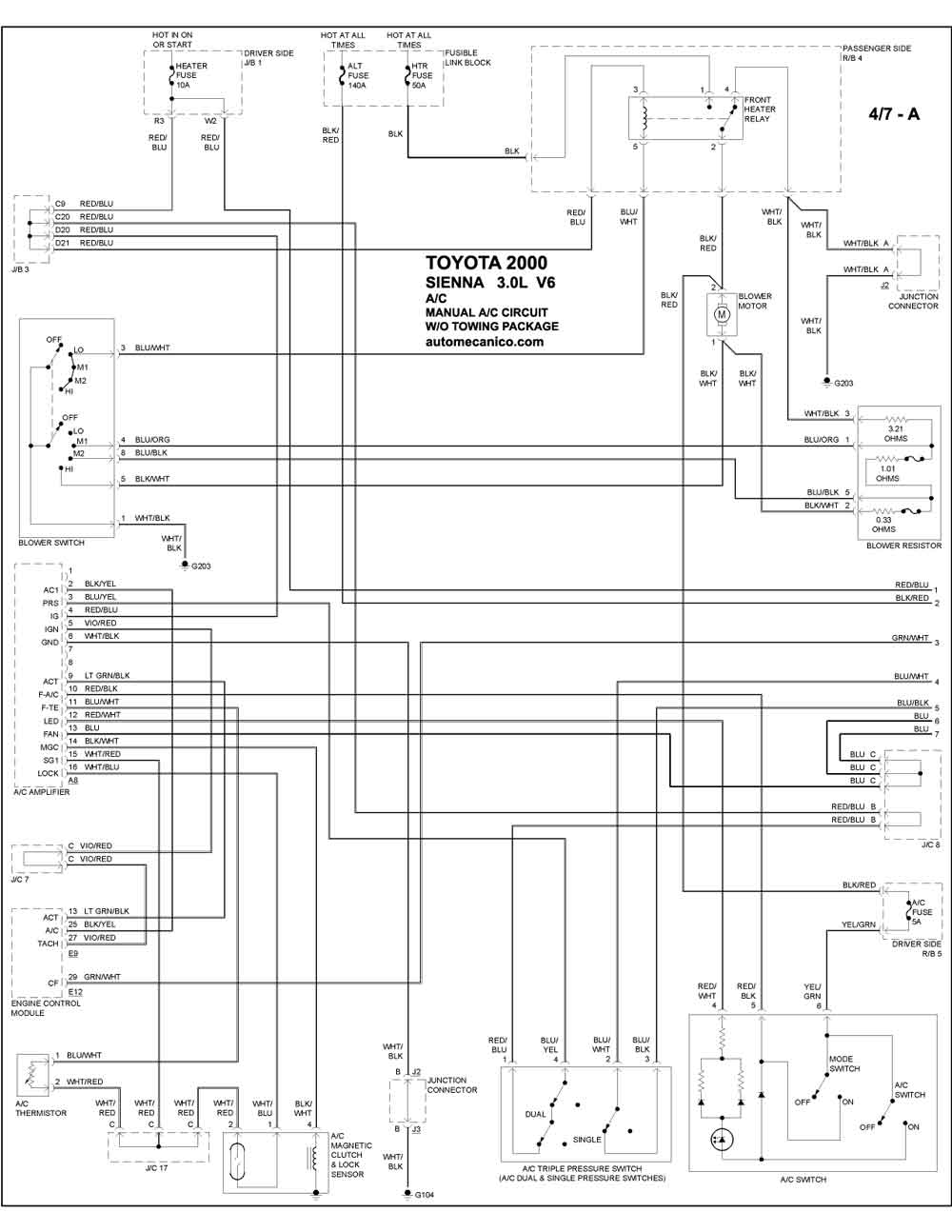

| 3.0L 6 CILINDROS 4/7A | MANUAL A/C - CIRCUIT W/O TOWING PACKAGE |

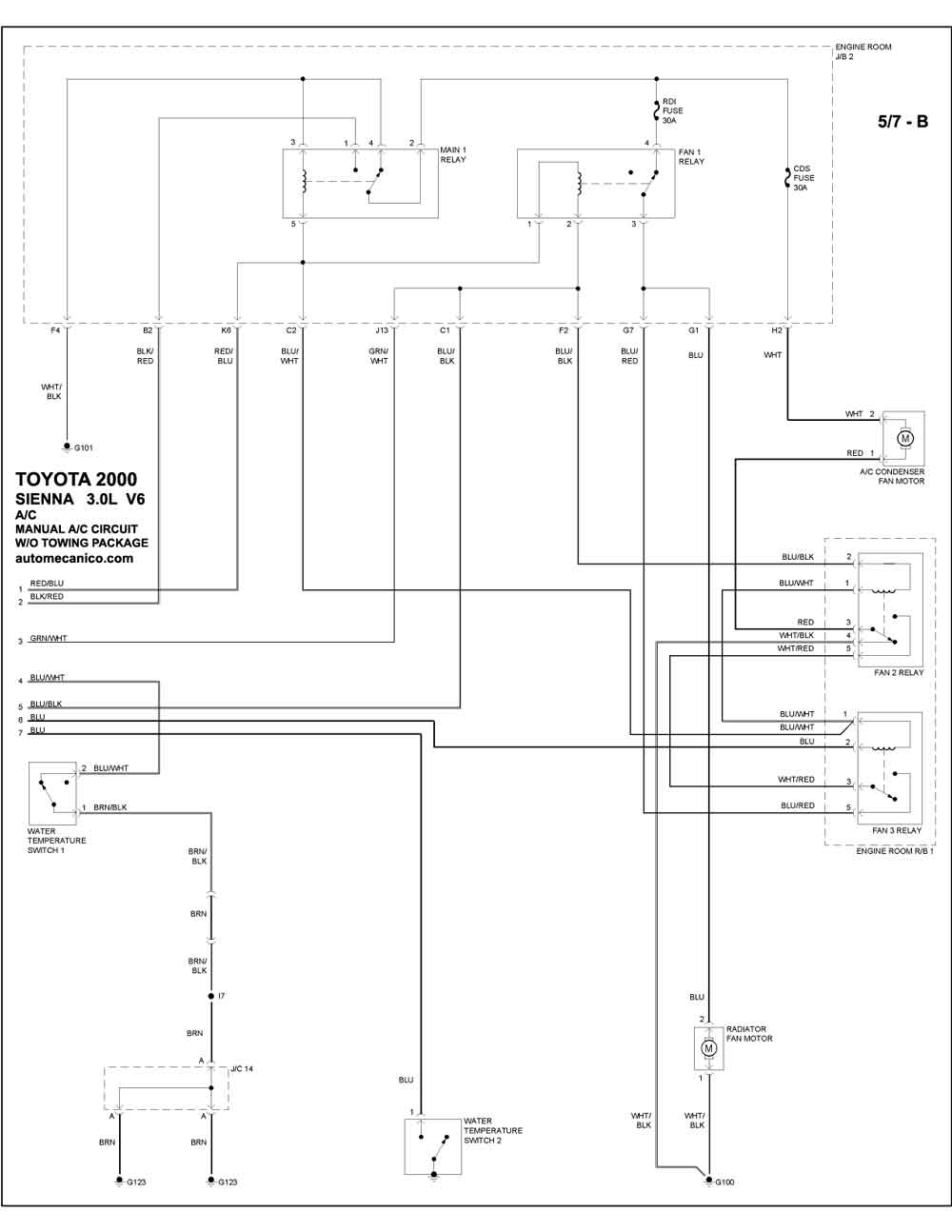

| 3.0L 6 CILINDROS 5/7B | MANUAL A/C - CIRCUIT W/O TOWING PACKAGE |

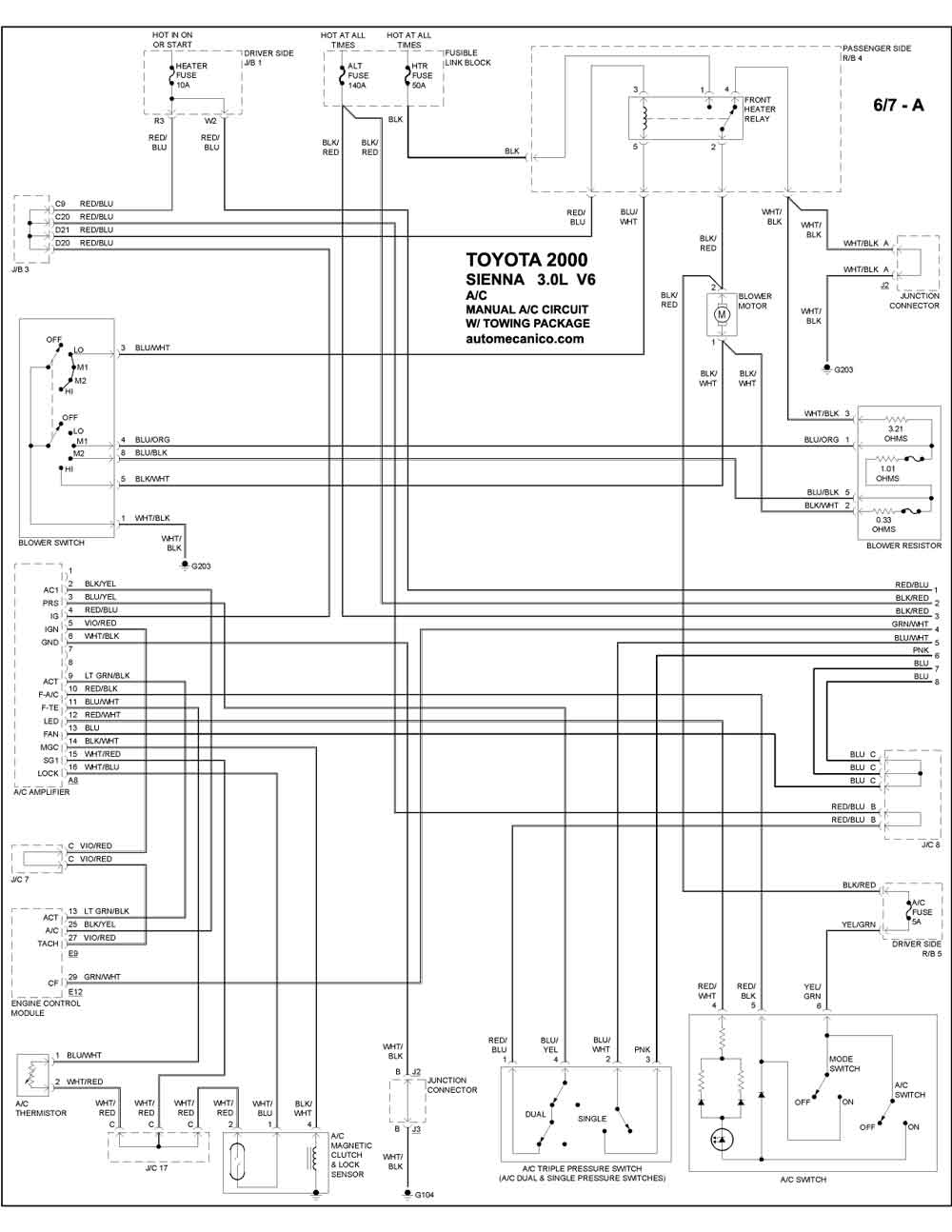

| 3.0L 6 CILINDROS 6/7A | MANUAL A/C - CIRCUIT W/TOWING PACKAGE |

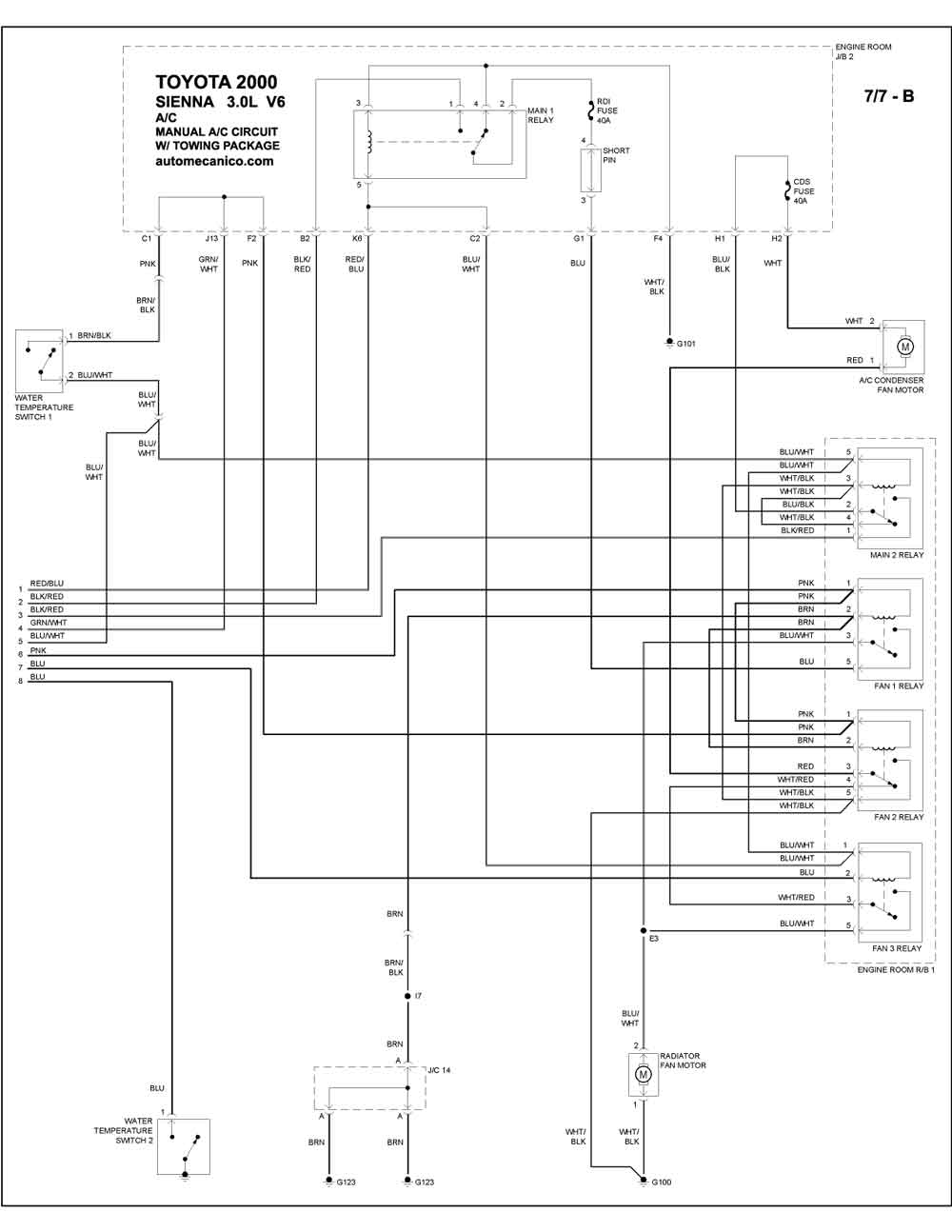

| 3.0L 6 CILINDROS 7/7B | MANUAL A/C - CIRCUIT W/TOWING PACKAGE |
| SOLARA | |

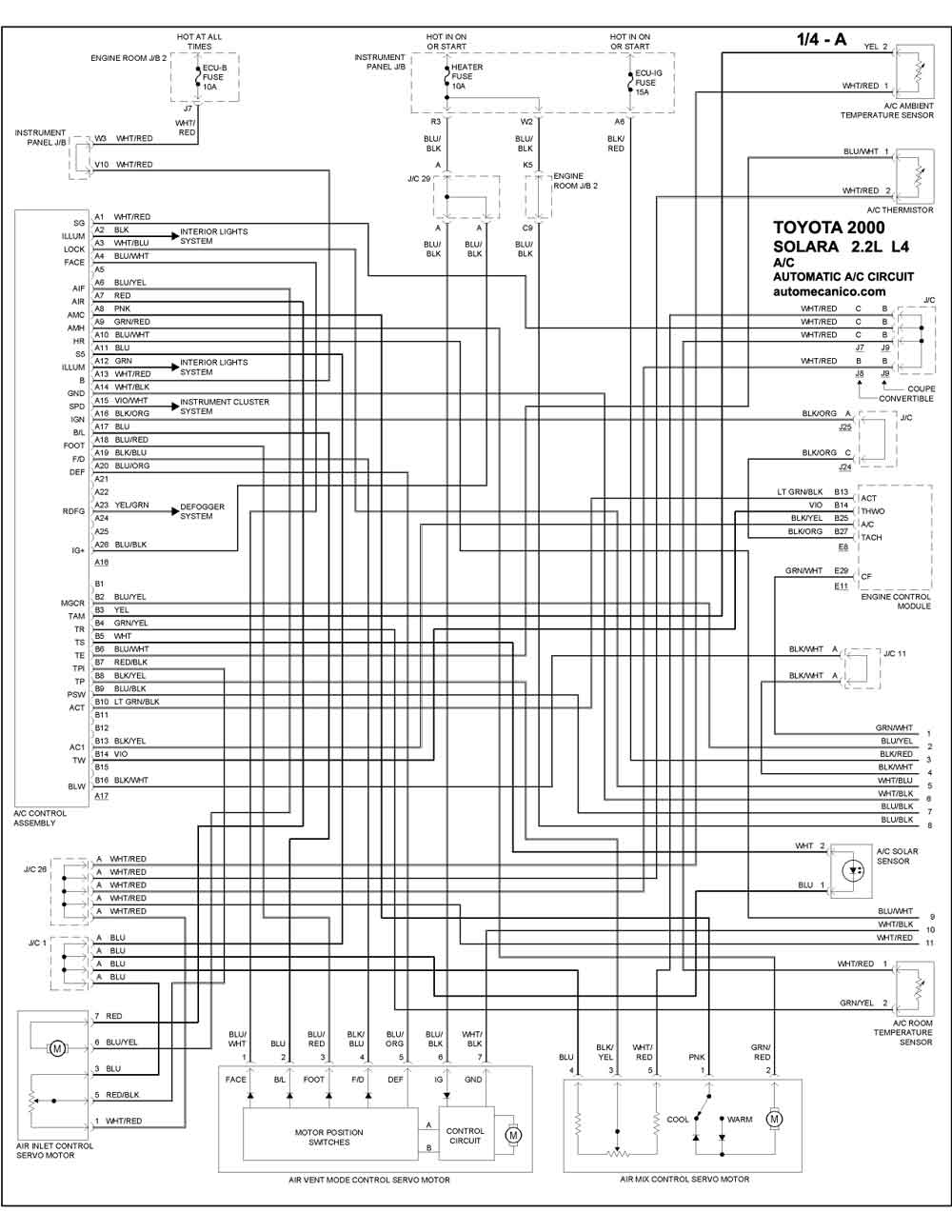

| 2.2L 4 CILINDROS 1/4A | AUTOMATIC A/C CIRCUIT |

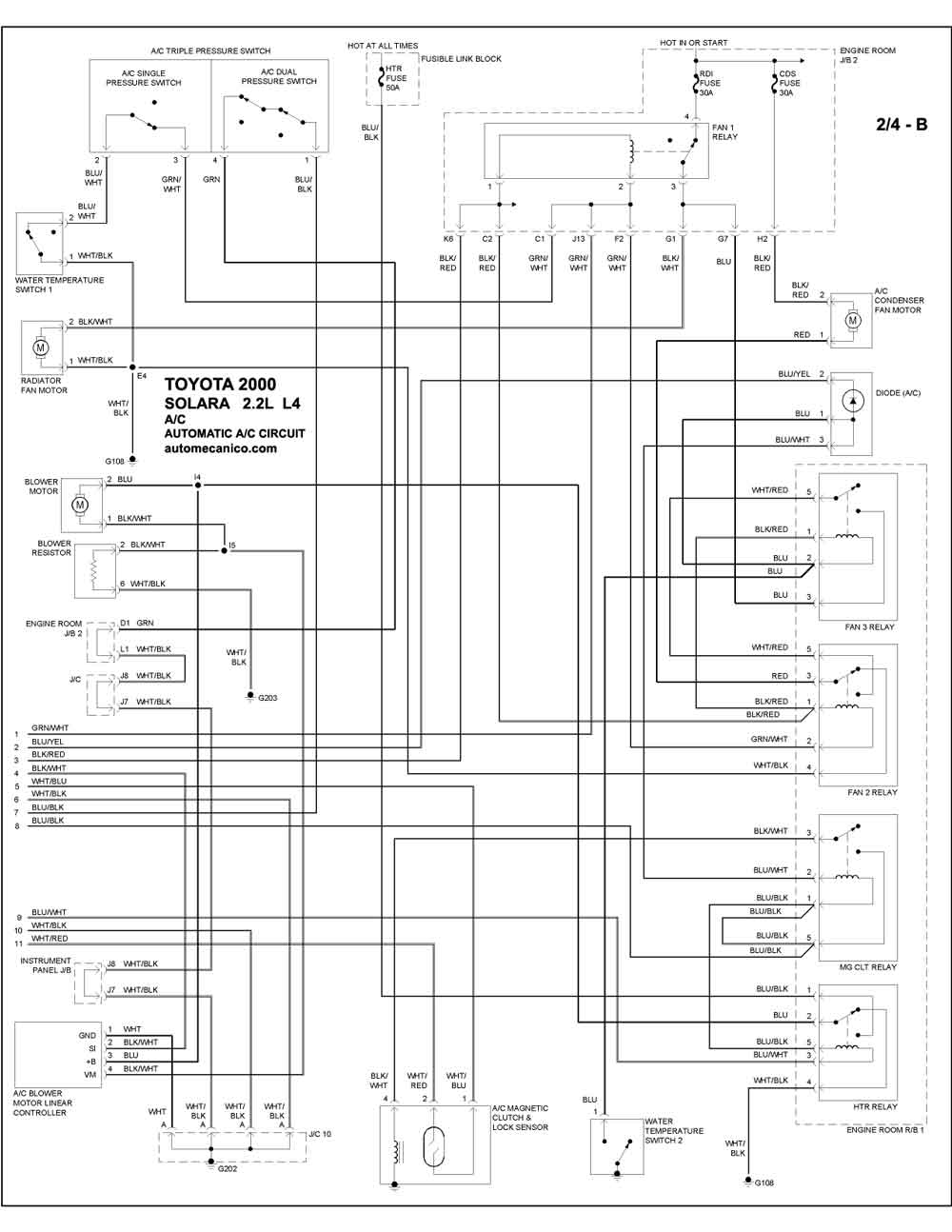

| 2.2L 4 CILINDROS 2/4B | AUTOMATIC A/C CIRCUIT |

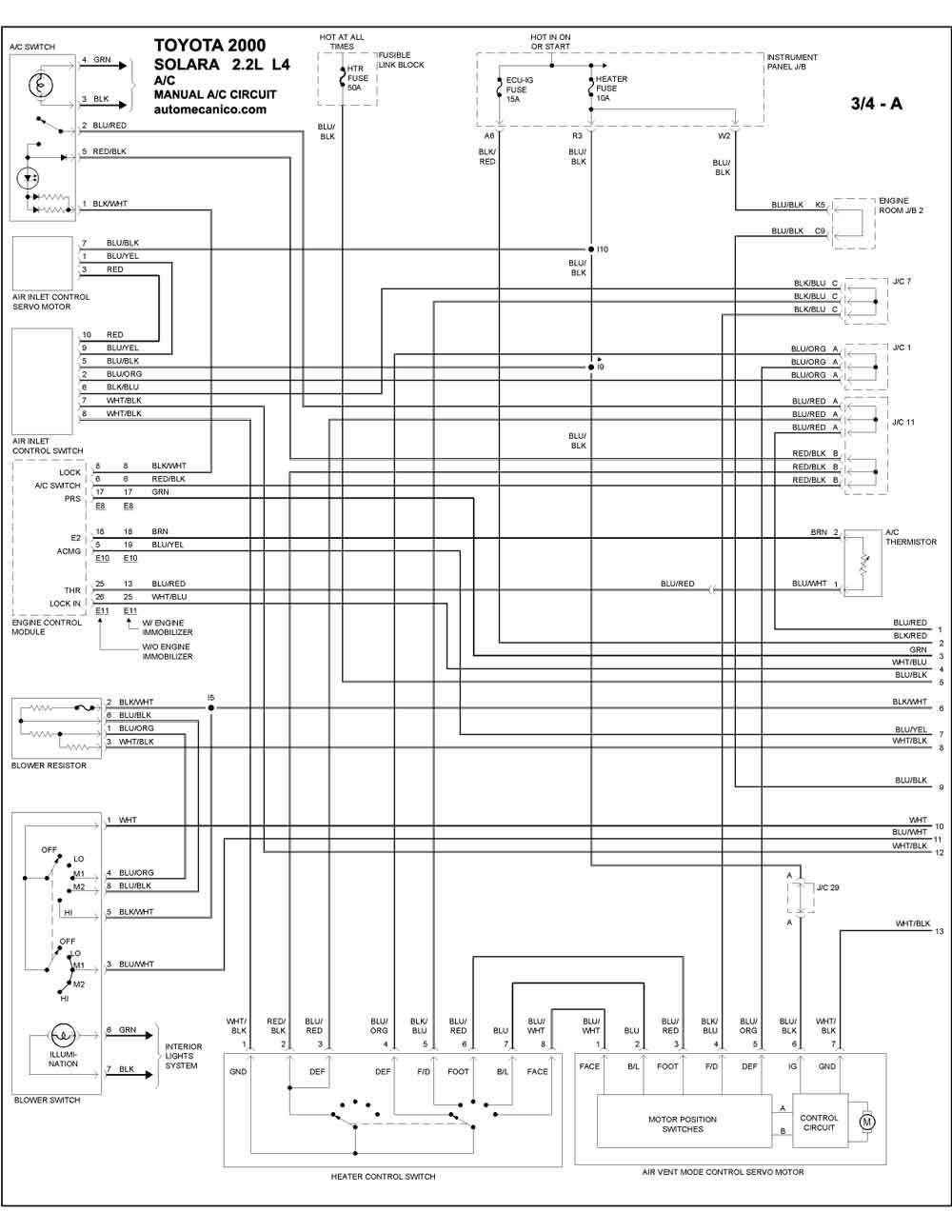

| 2.2L 4 CILINDROS 3/4A | MANUAL A/C CIRCUIT |

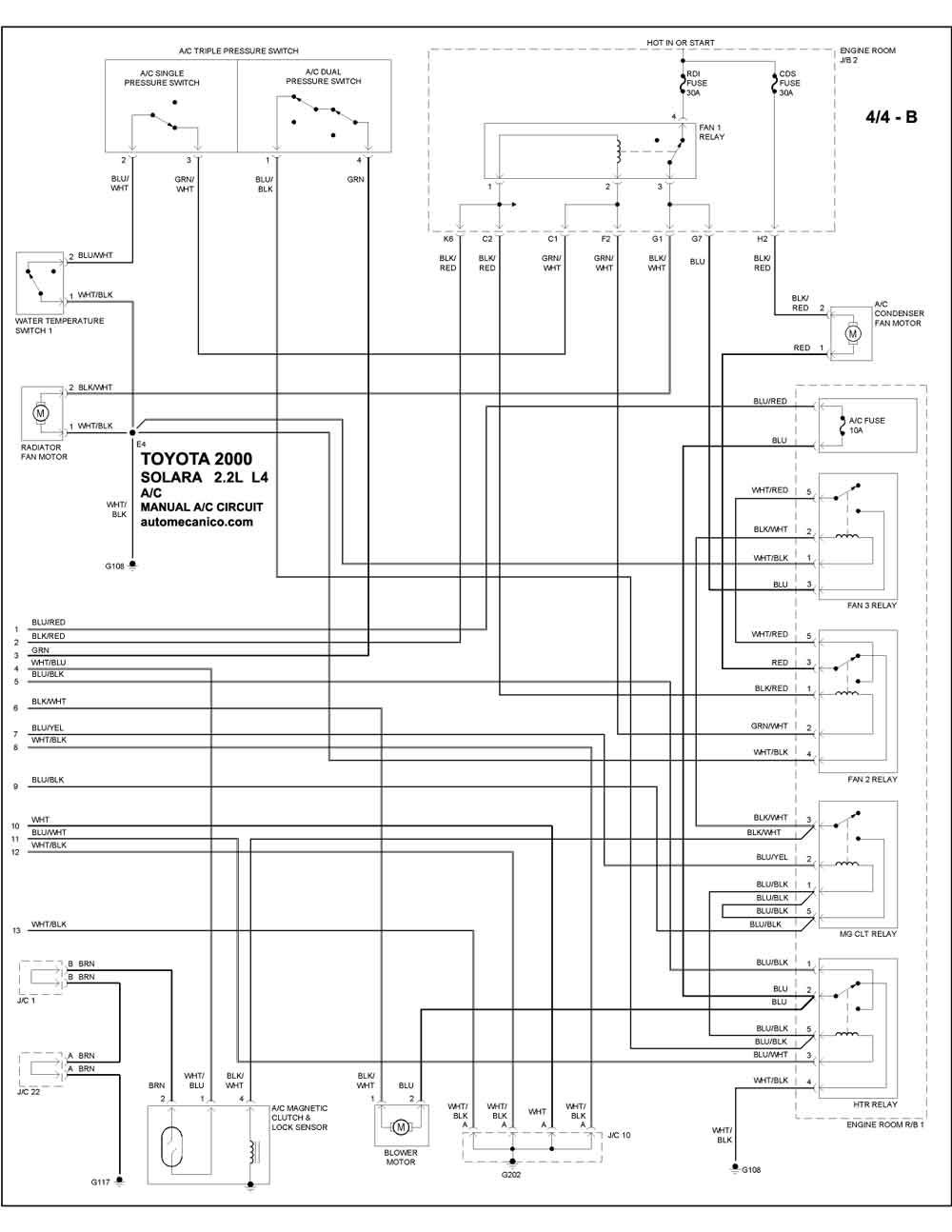

| 2.2L 4 CILINDROS 4/4B | MANUAL A/C CIRCUIT |
