DIAGRAMAS - A/C AIRE ACONDICIONADO  - MECANICA AUTOMOTRIZ - TOYOTA 2000

2000 - Diagramas TOYOTA : Circuito Electrico - Aire Acondicionado - 2000

Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
Compresor Aire Acondicionado - Air Conditioning Conpressor
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO -  TOYOTA 2000
CAMRY

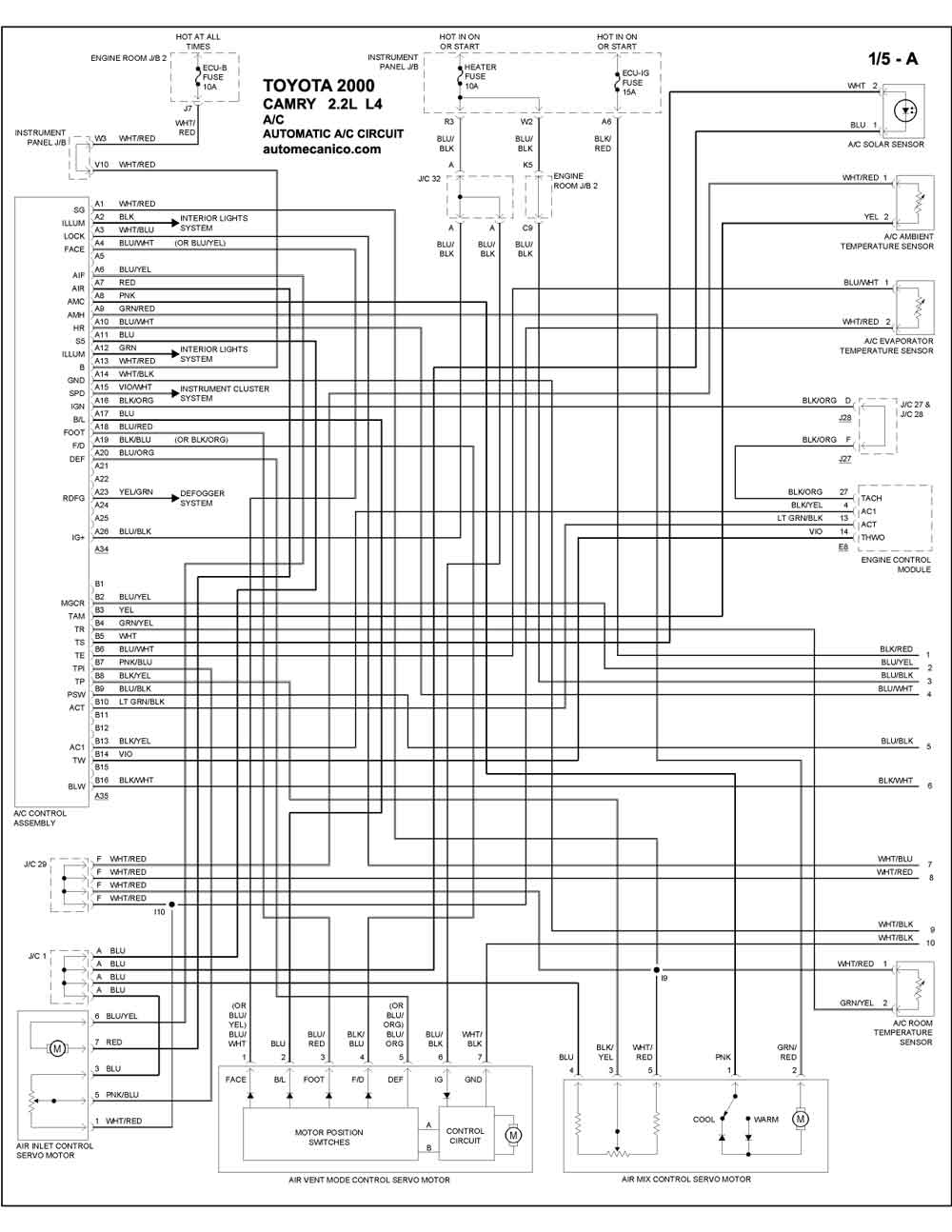

2.2L 4 CILINDROS 1/5A AUTOMATIC A/C CIRCUIT

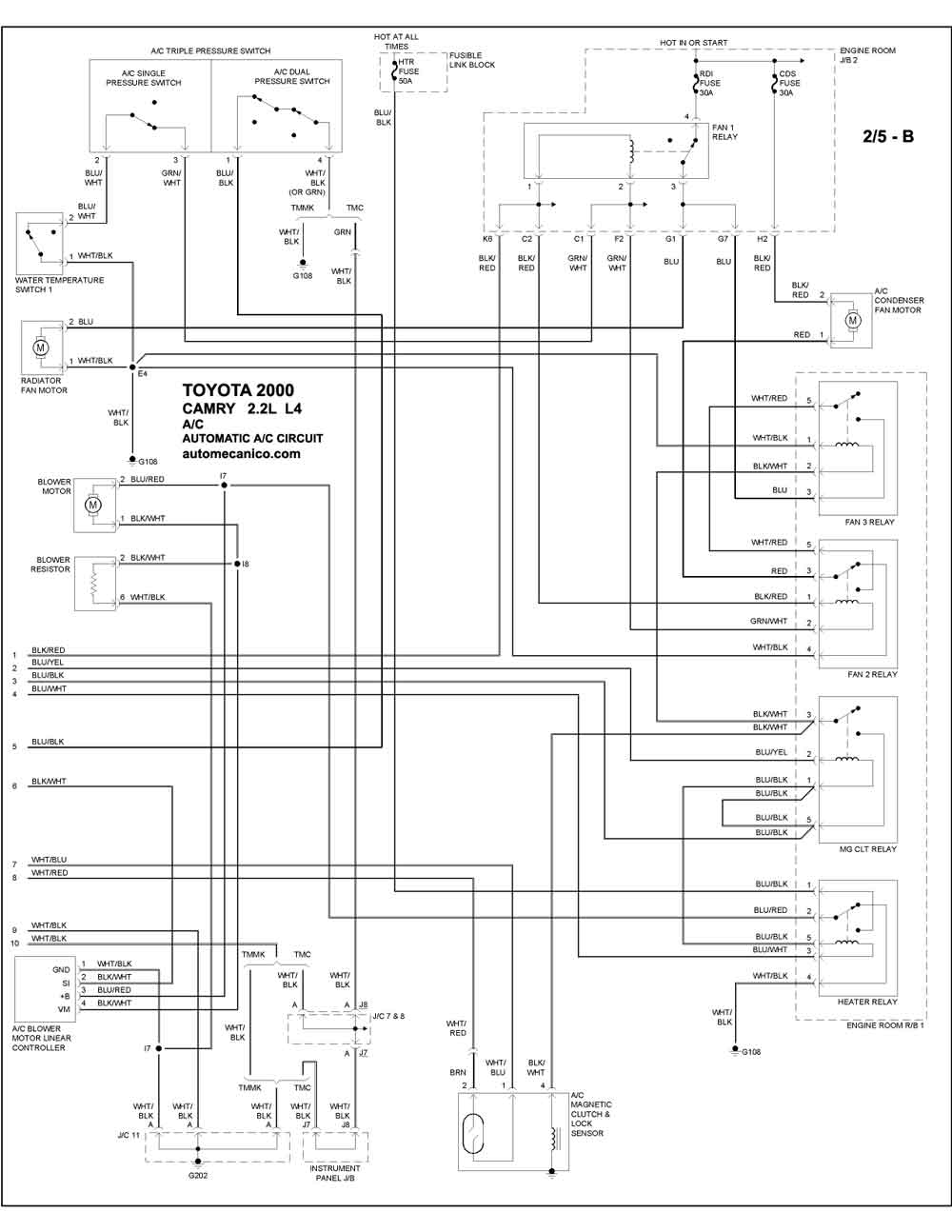

2.2L 4 CILINDROS 2/5B AUTOMATIC A/C CIRCUIT

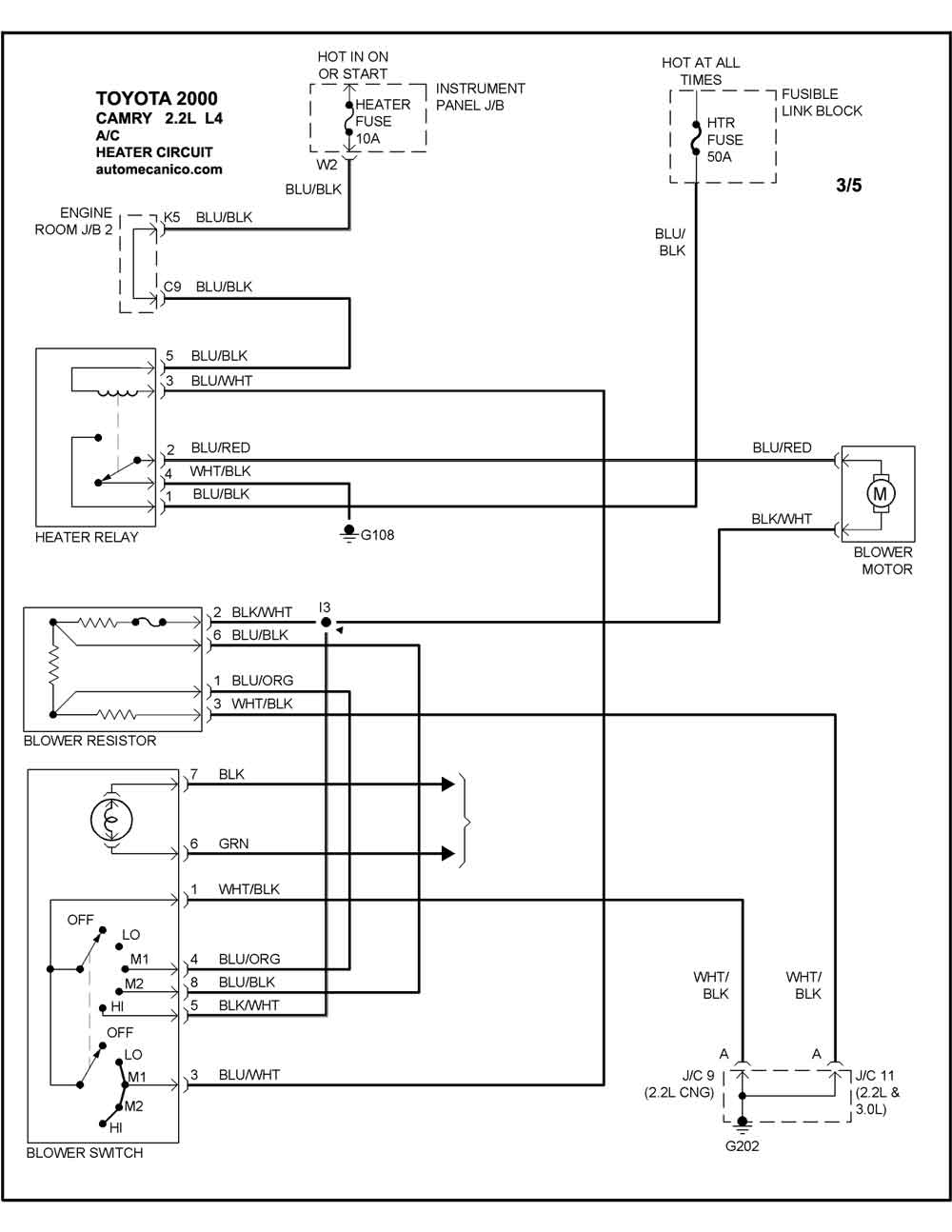

2.2L 4 CILINDROS 3/5 HEATER CIRCUIT

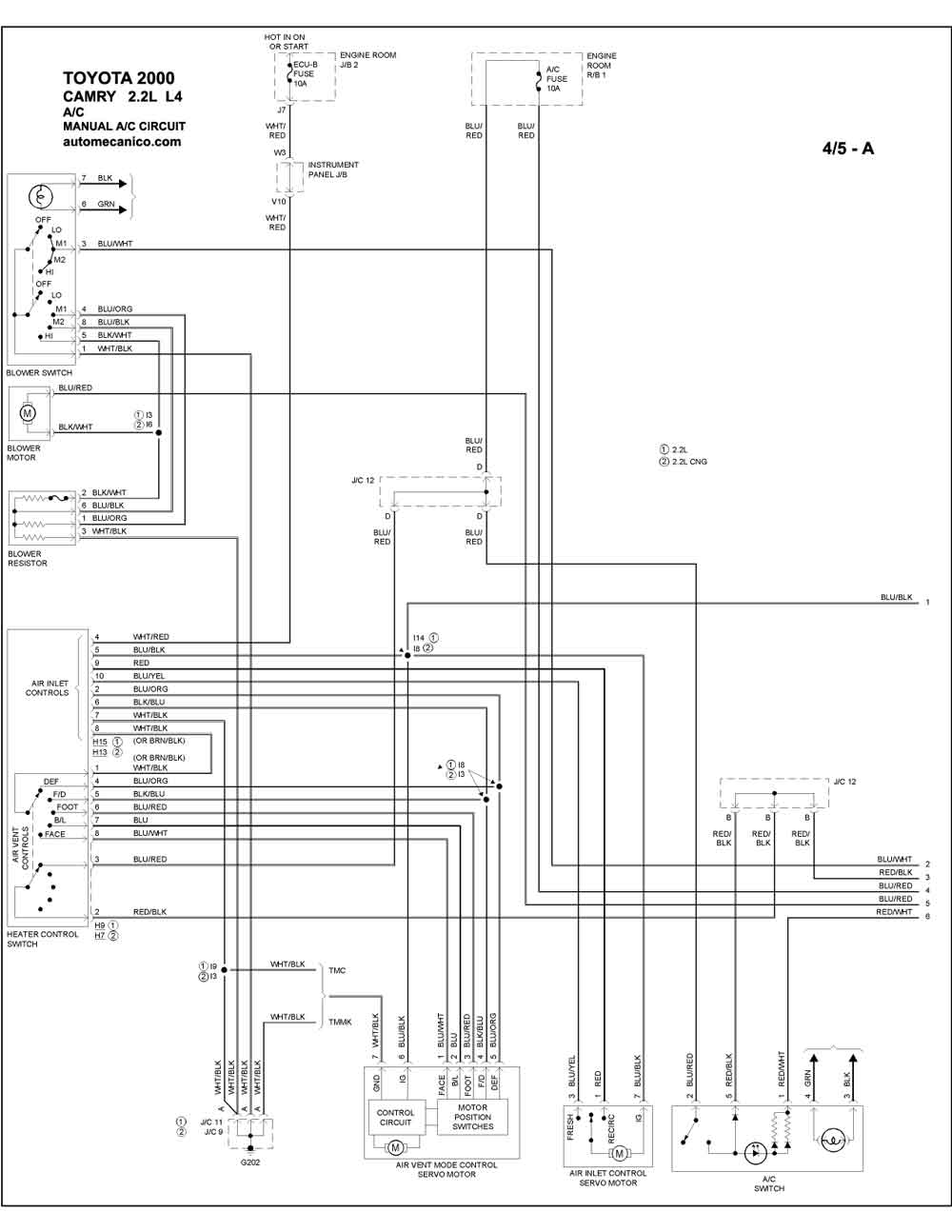

2.2L 4 CILINDROS 4/5A MANUAL A/C - CIRCUIT

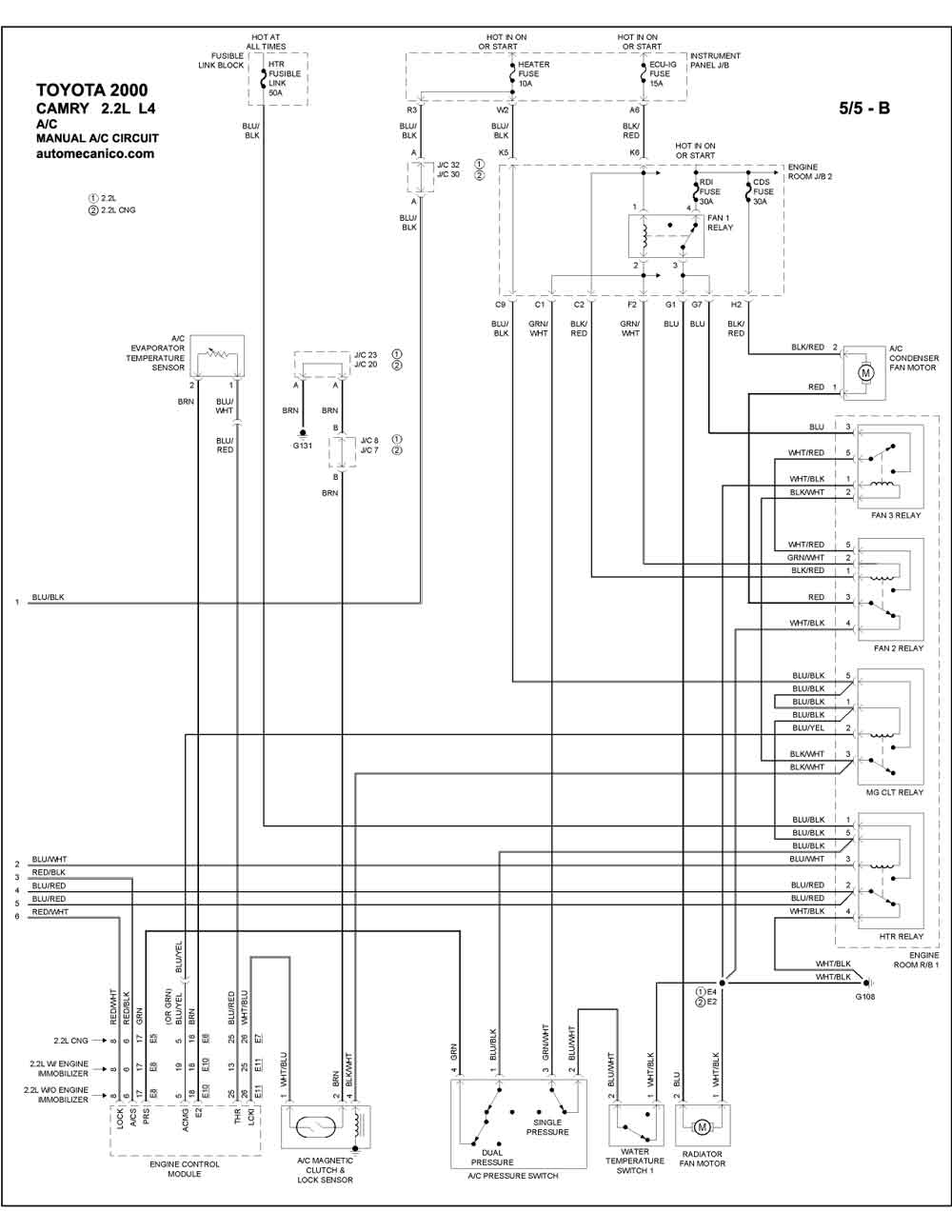

2.2L 4 CILINDROS 5/5B MANUAL A/C - CIRCUIT
CELICA

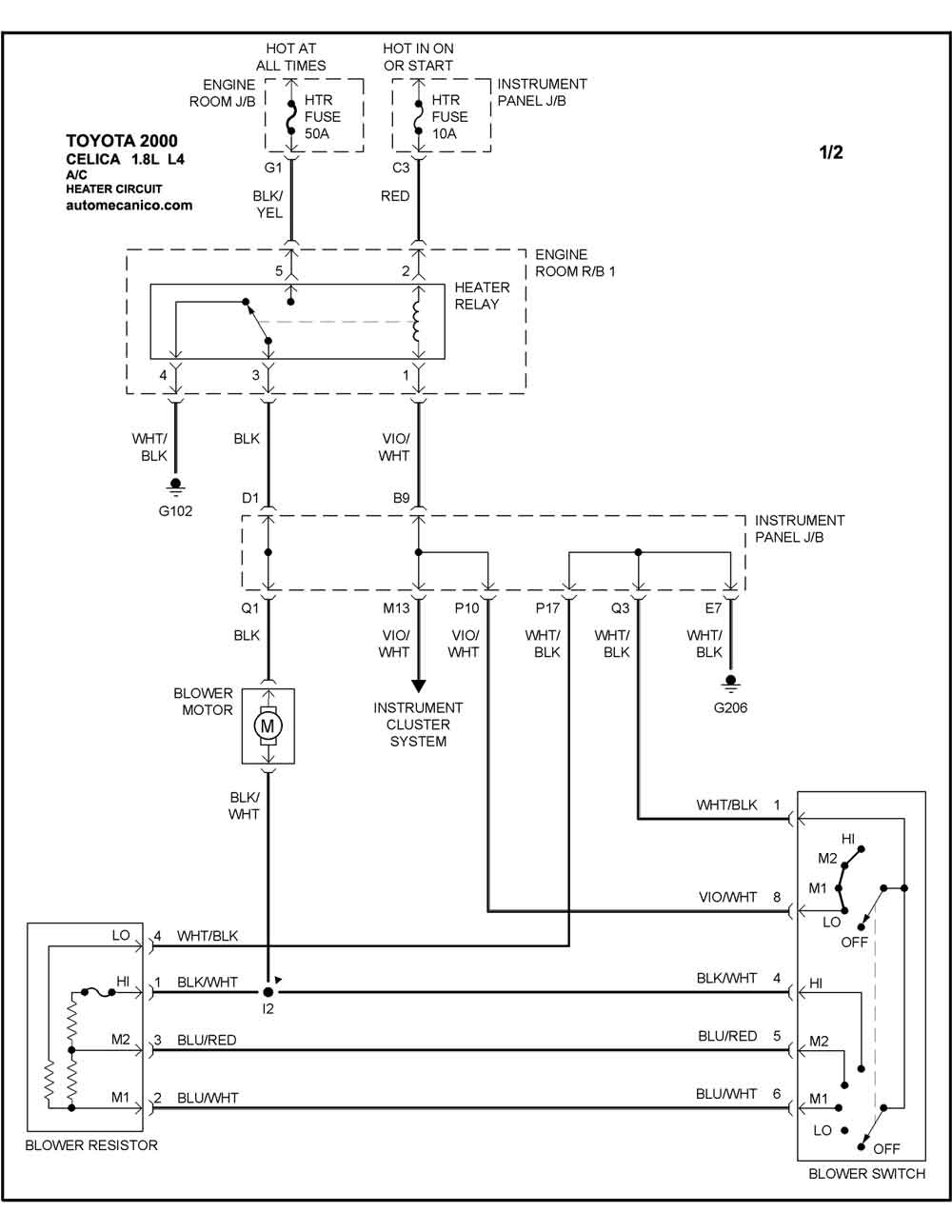

1.8L 4 CILINDROS 1/2 HEATER CIRCUIT

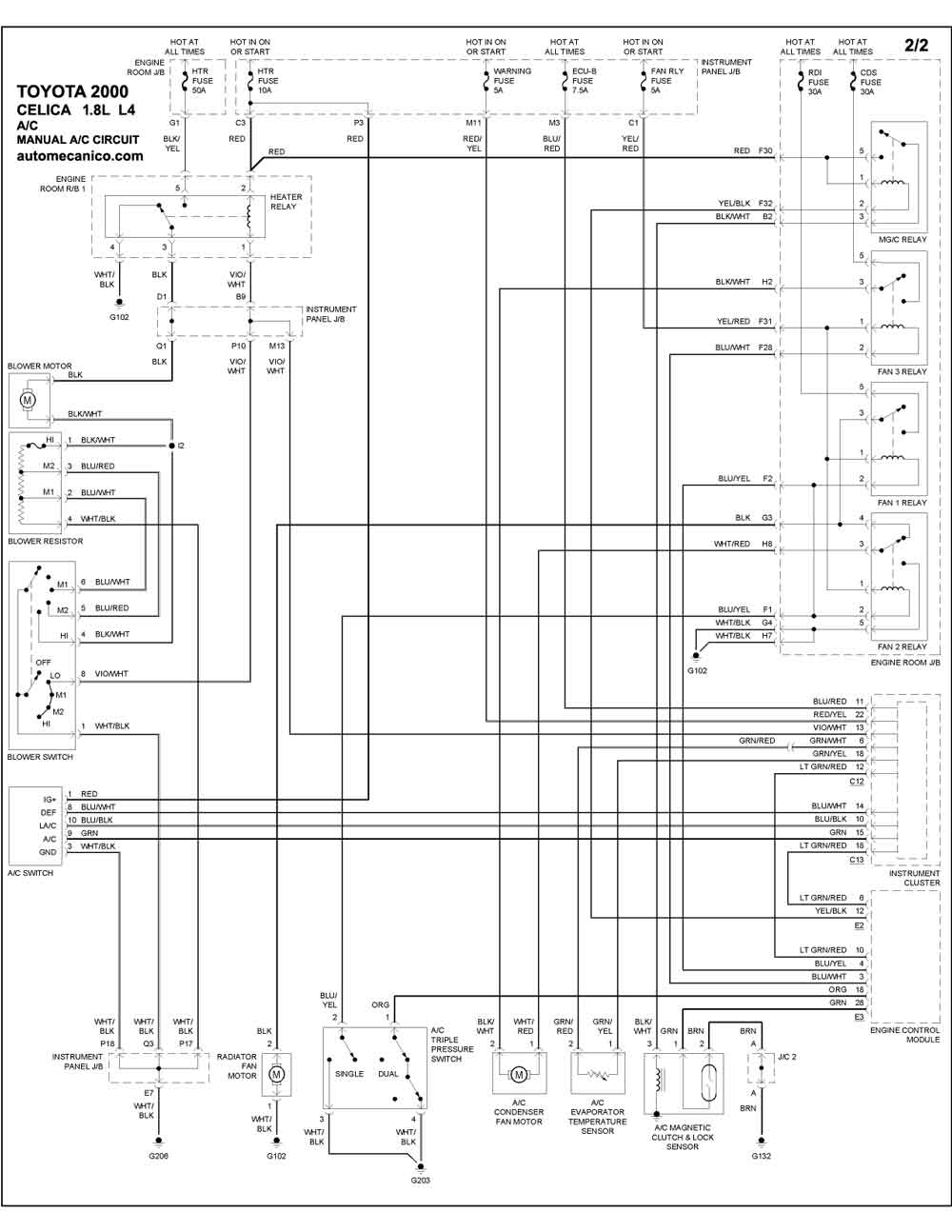

1.8L 4 CILINDROS 2/2 MANUAL A/C - CIRCUIT
COROLLA

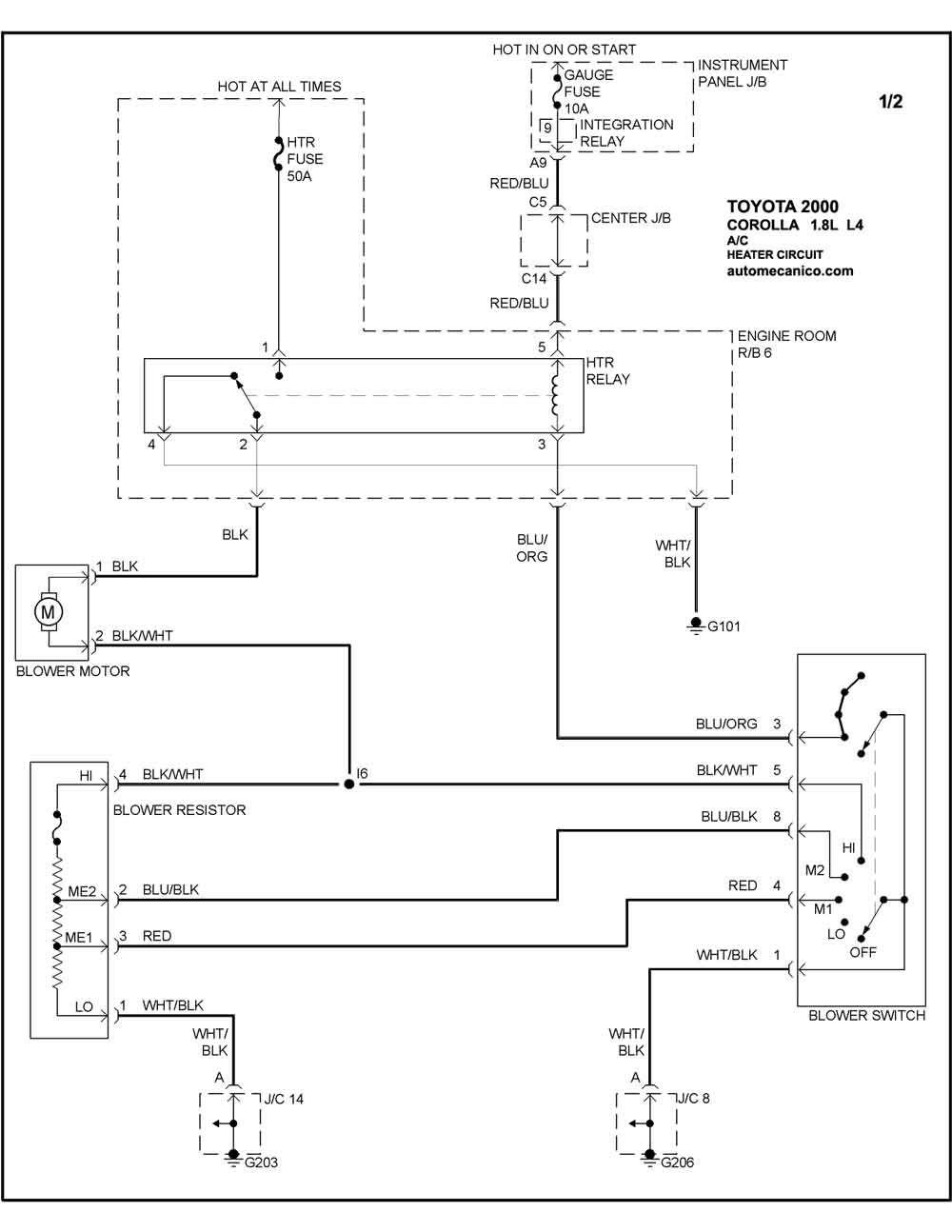

1.8L 4 CILINDROS 1/2 HEATER CIRCUIT

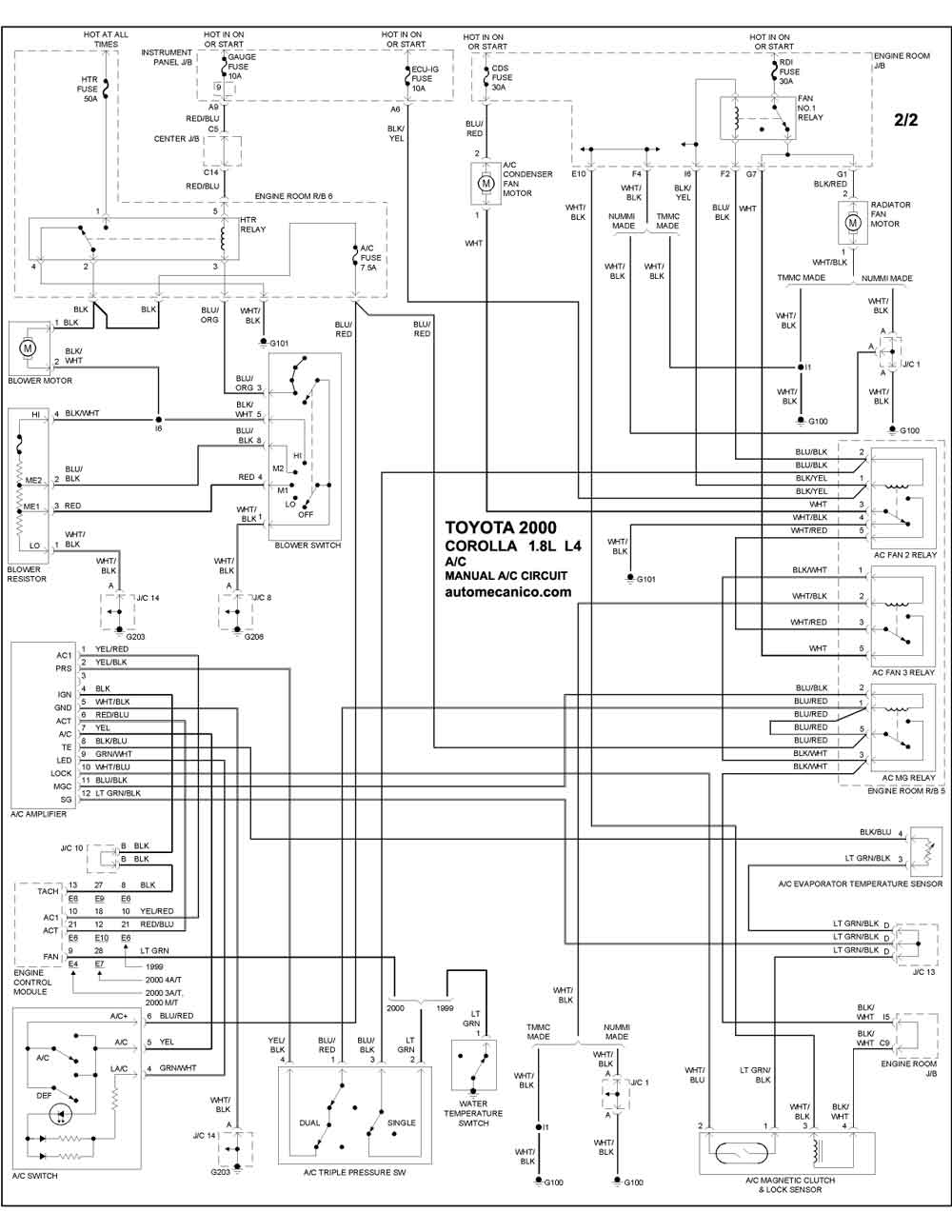

1.8L 4 CILINDROS 2/2 MANUAL A/C - CIRCUIT
ECHO

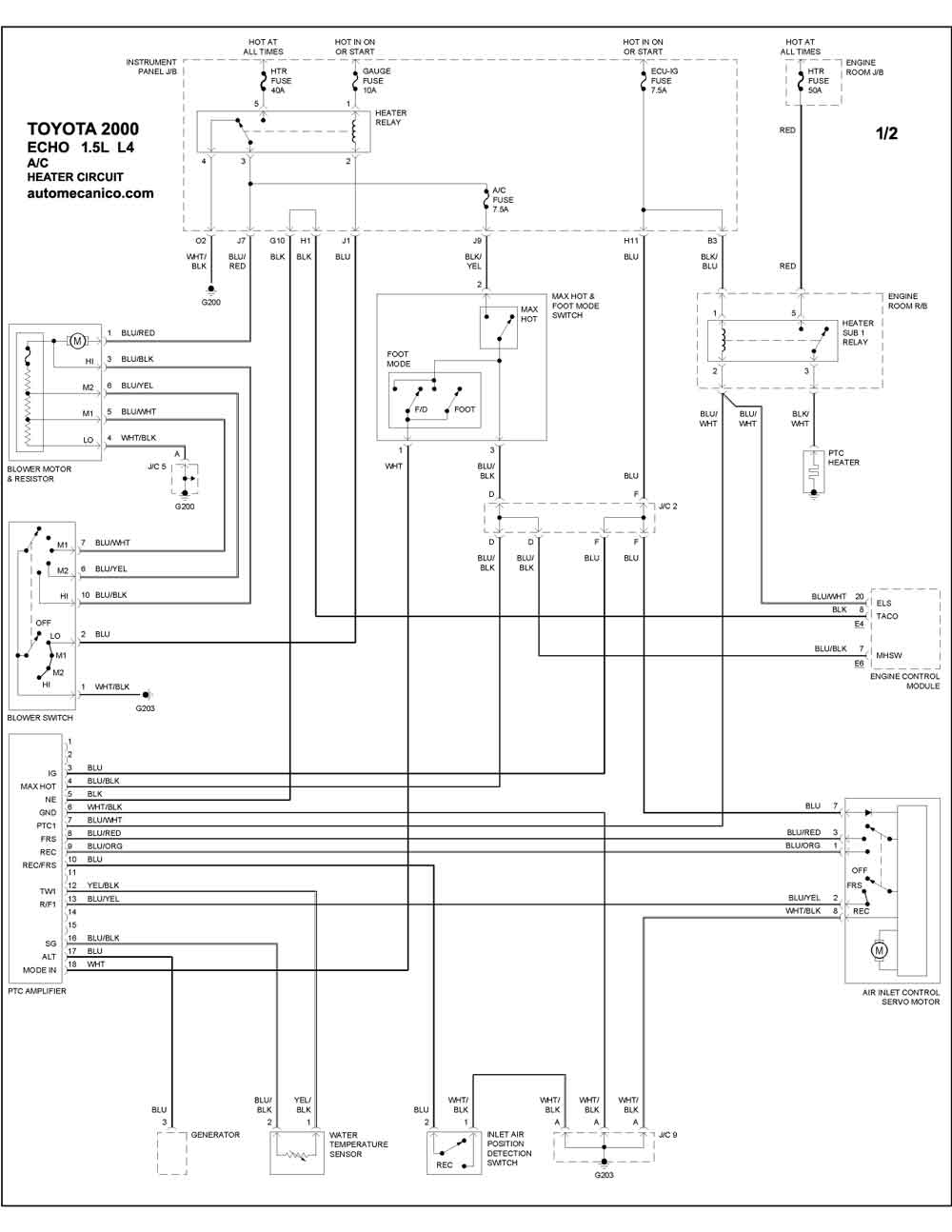

1.5L 4 CILINDROS 1/2 HEATER CIRCUIT

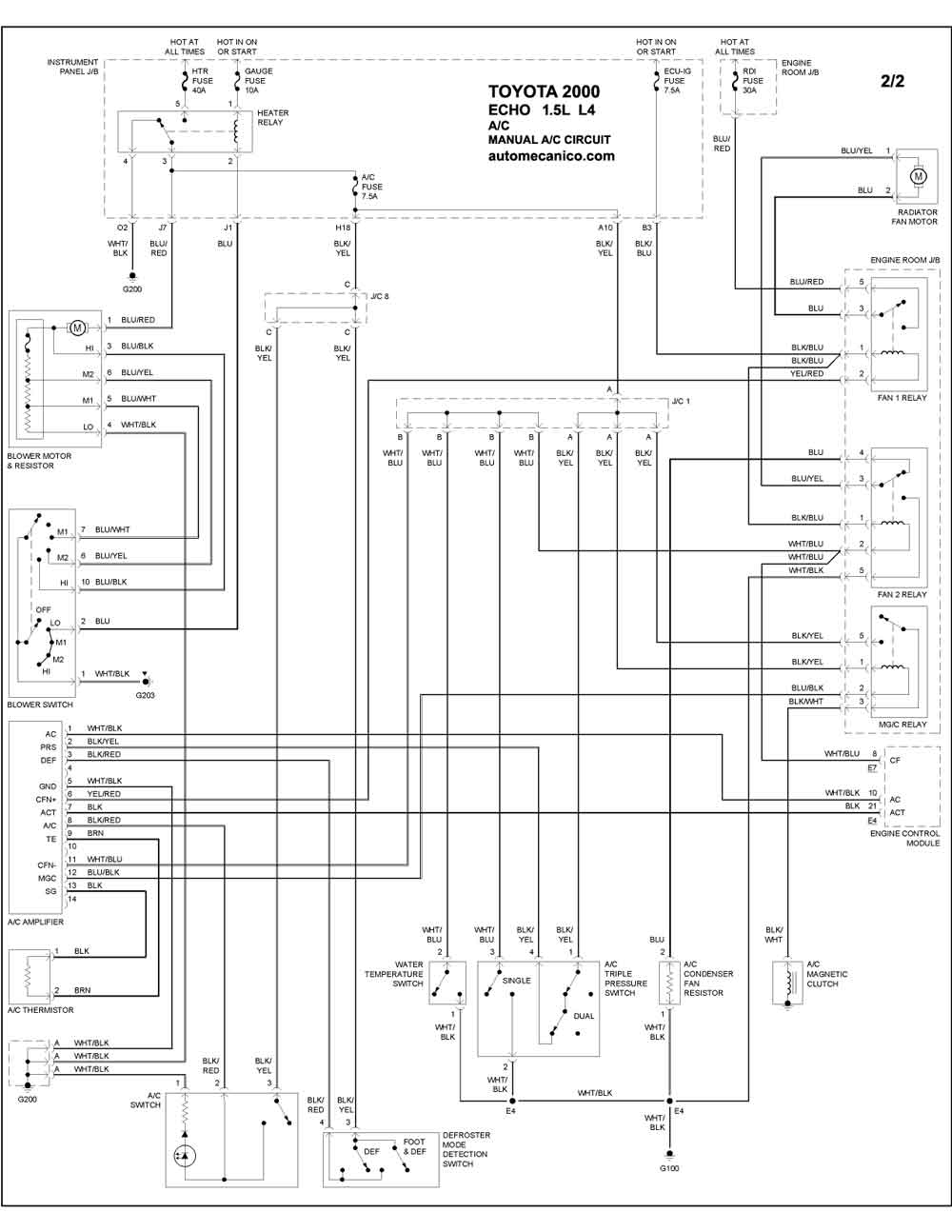

1.5L 4 CILINDROS 2/2 MANUAL A/C - CIRCUIT
LAND CRUISER

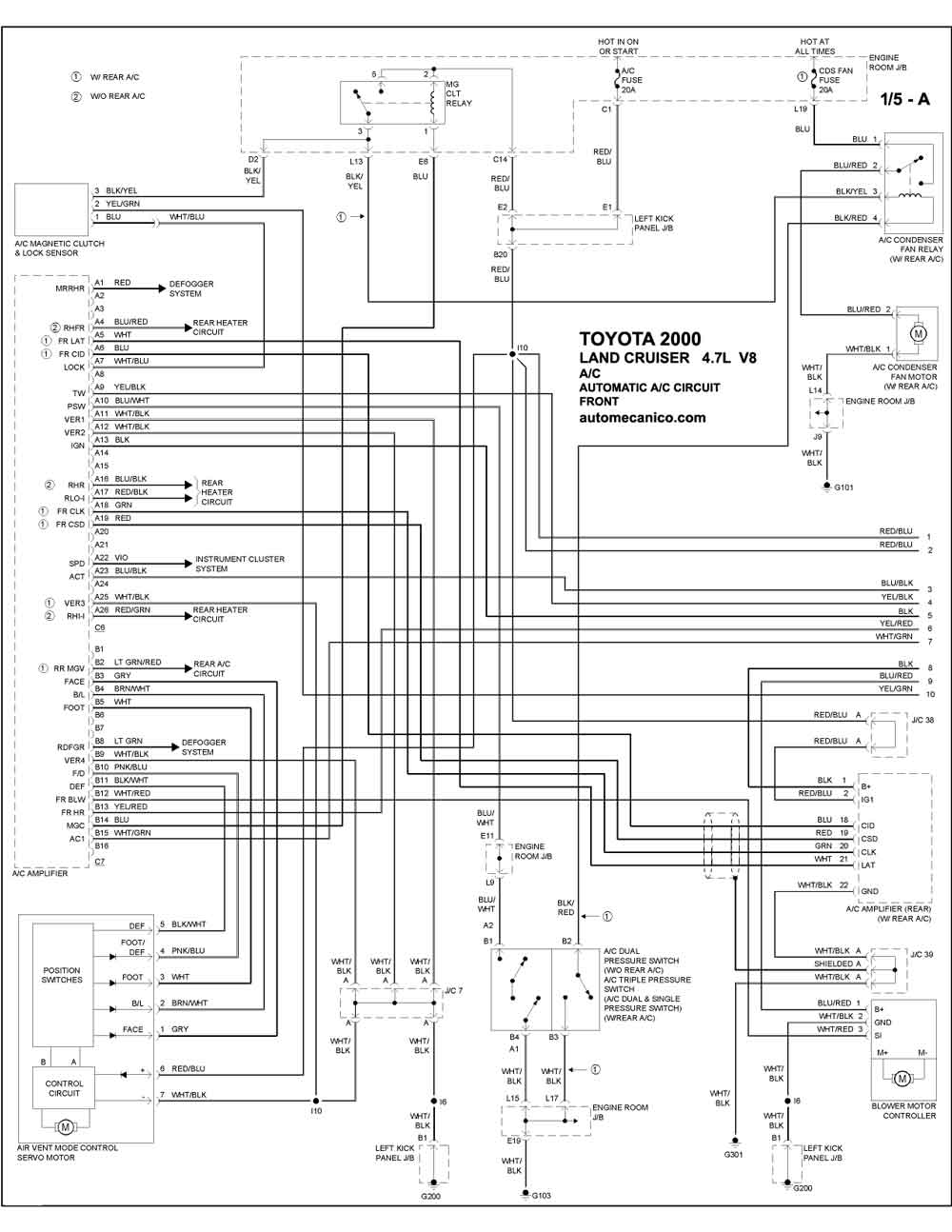

4.7L 8 CILINDROS AUTOMATIC A/C CIRCUIT FRONT 1/5A

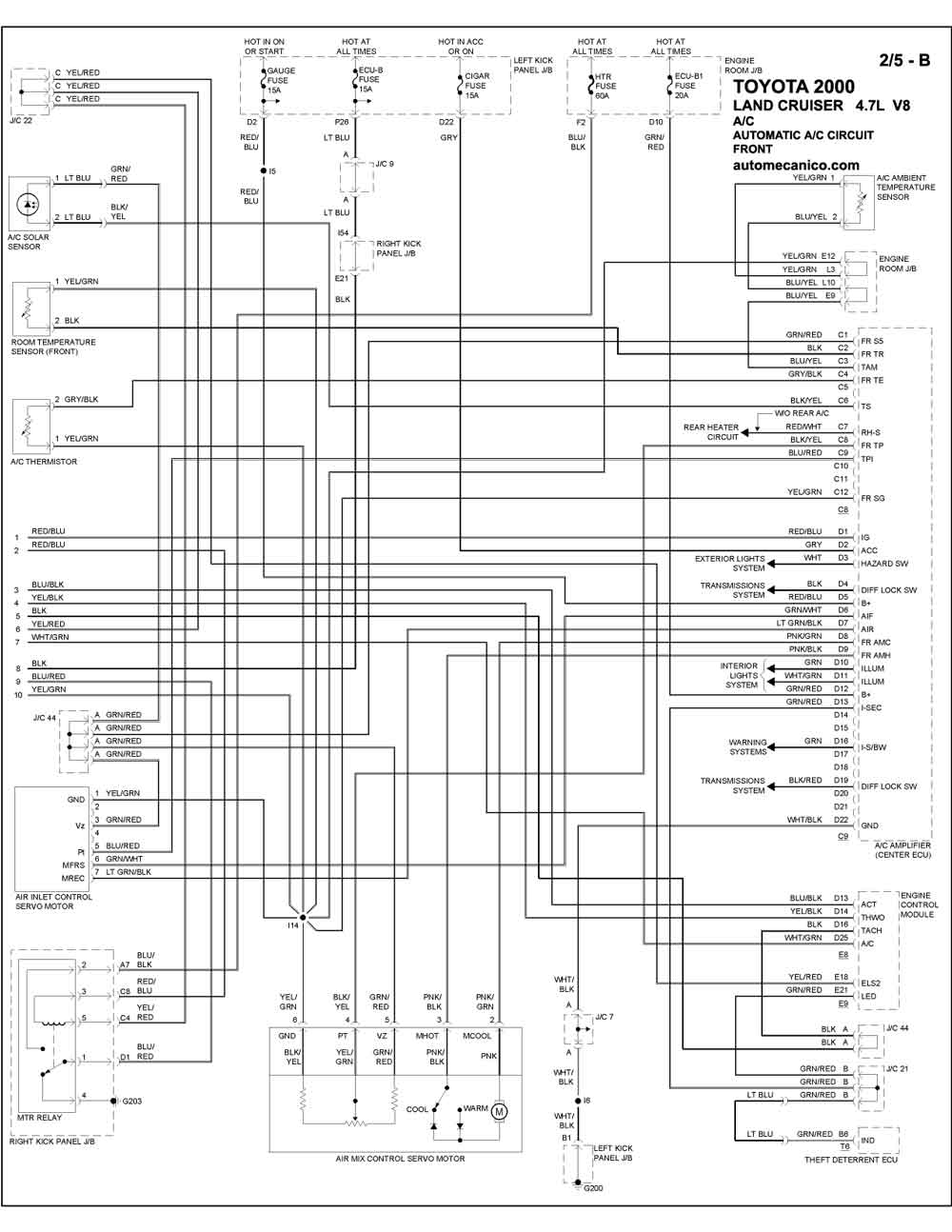

4.7L 8 CILINDROS AUTOMATIC A/C CIRCUIT FRONT 2/5B

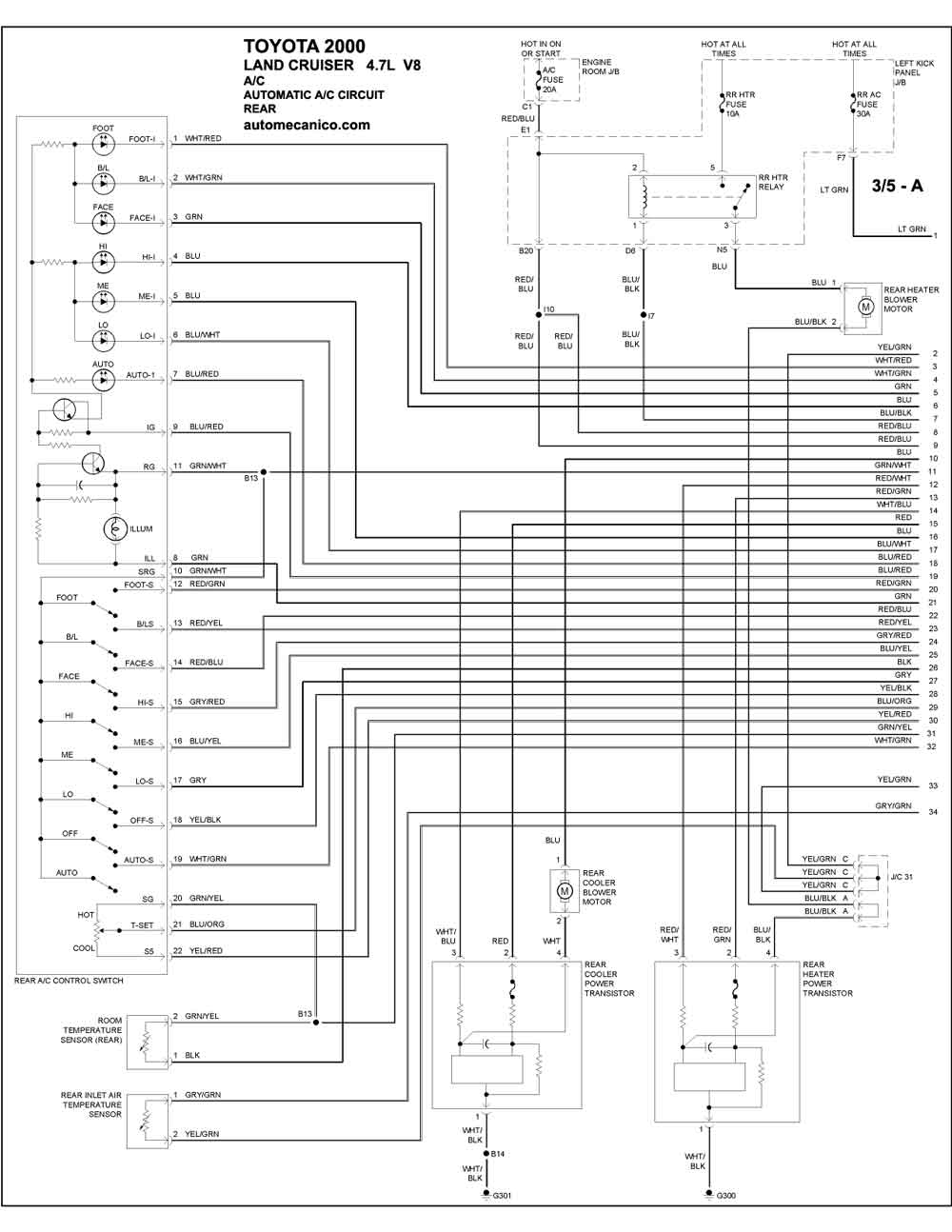

4.7L 8 CILINDROS MANUAL A/C - CIRCUIT REAR 3/5A

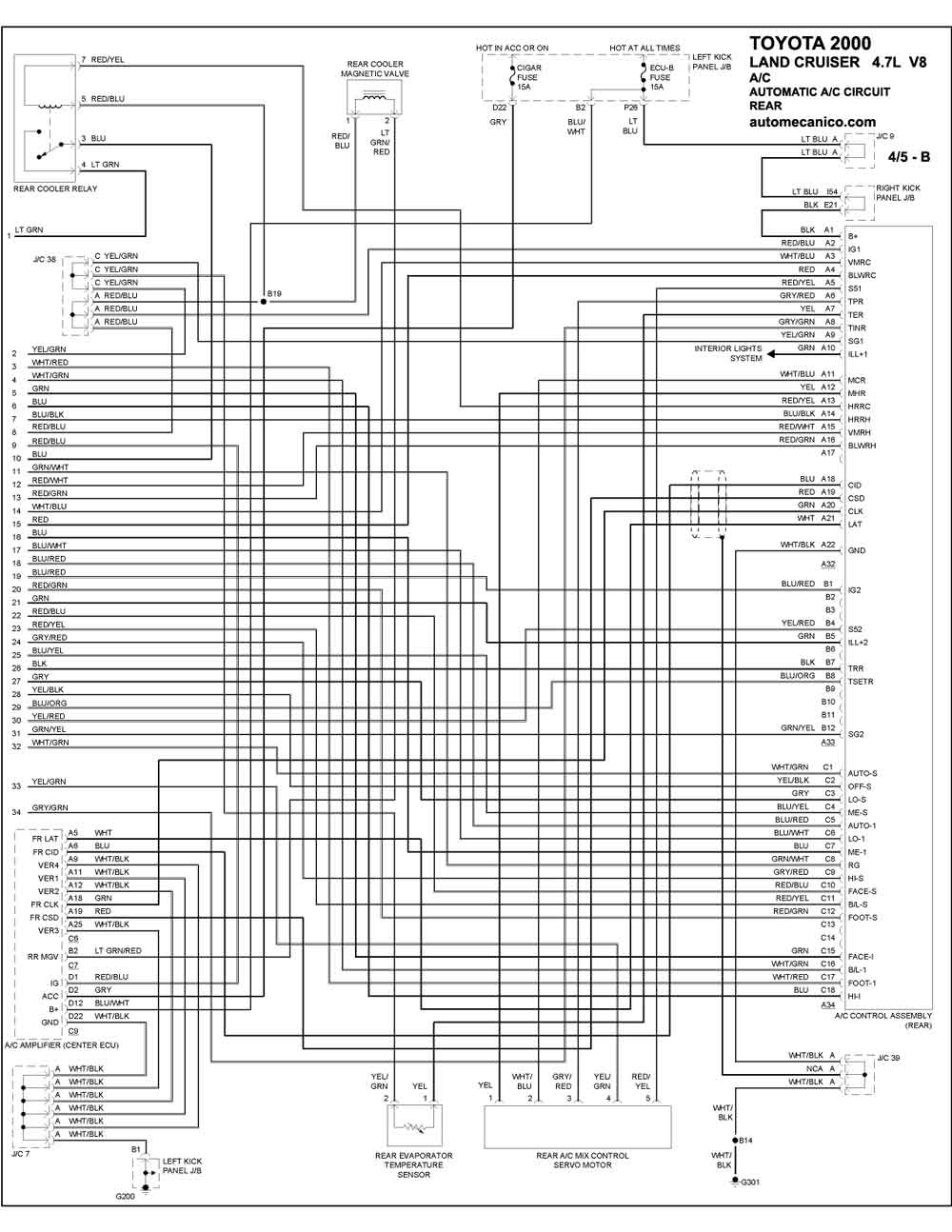

4.7L 8 CILINDROS MANUAL A/C - CIRCUIT REAR 4/5B

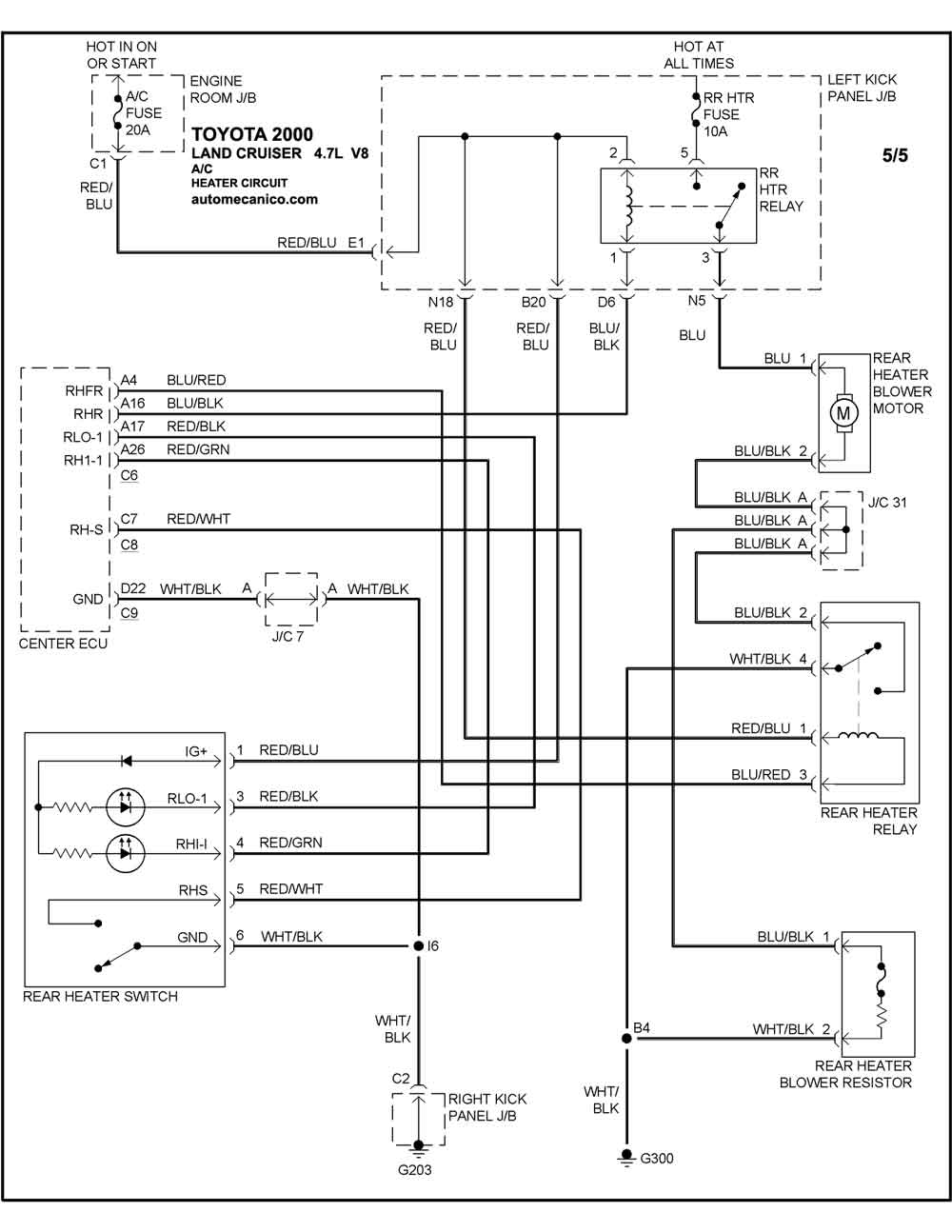

4.7L 8 CILINDROS HEATER CIRCUIT 5/5
