| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - TOYOTA 2000 |
| 4RUNNER | |
| 2.7L 4 CILINDROS 1/5A | AUTOMATIC A/C CIRCUIT |

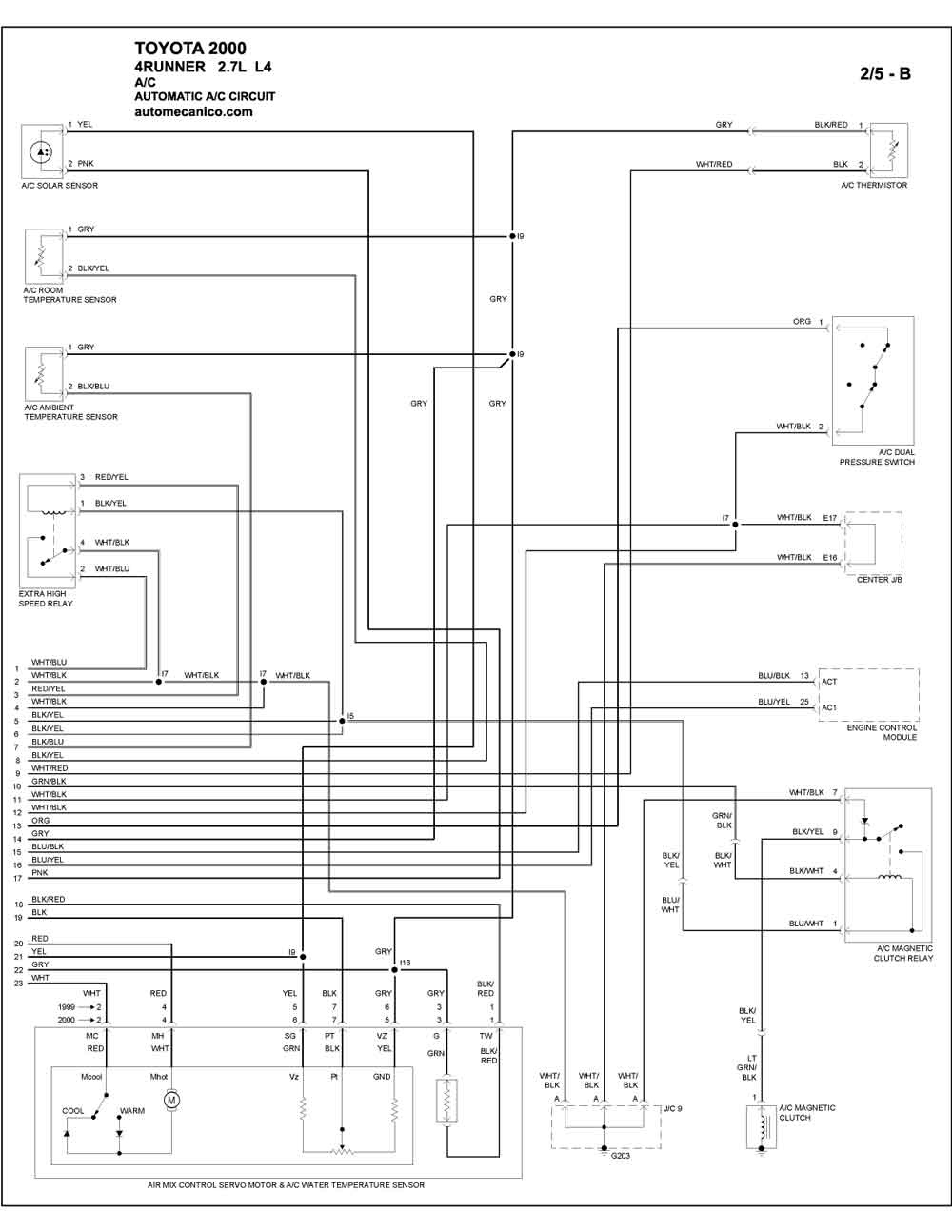

| 2.7L 4 CILINDROS 2/5B | AUTOMATIC A/C CIRCUIT |

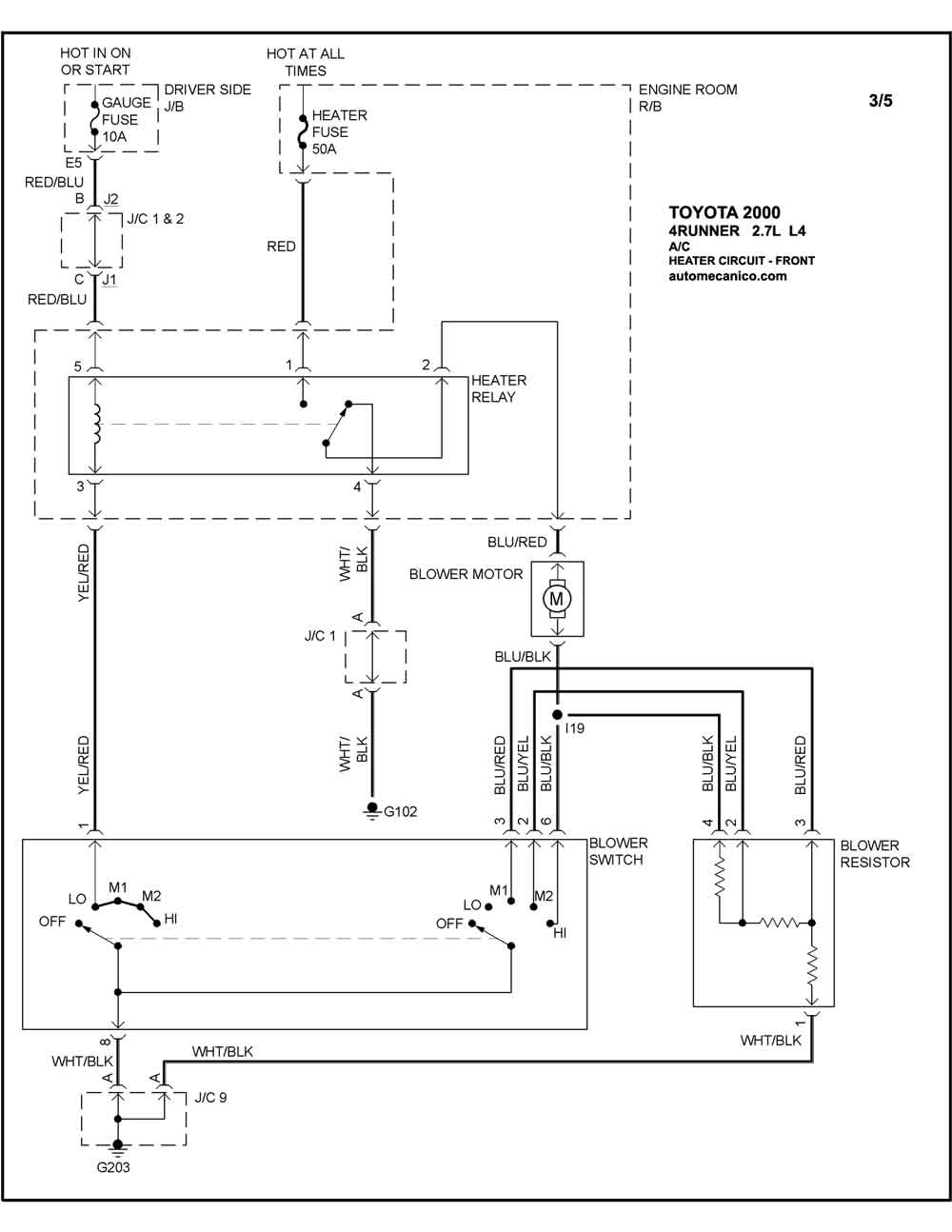

| 2.7L 4 CILINDROS 3/5 | HEATER CIRCUIT - FRONT |

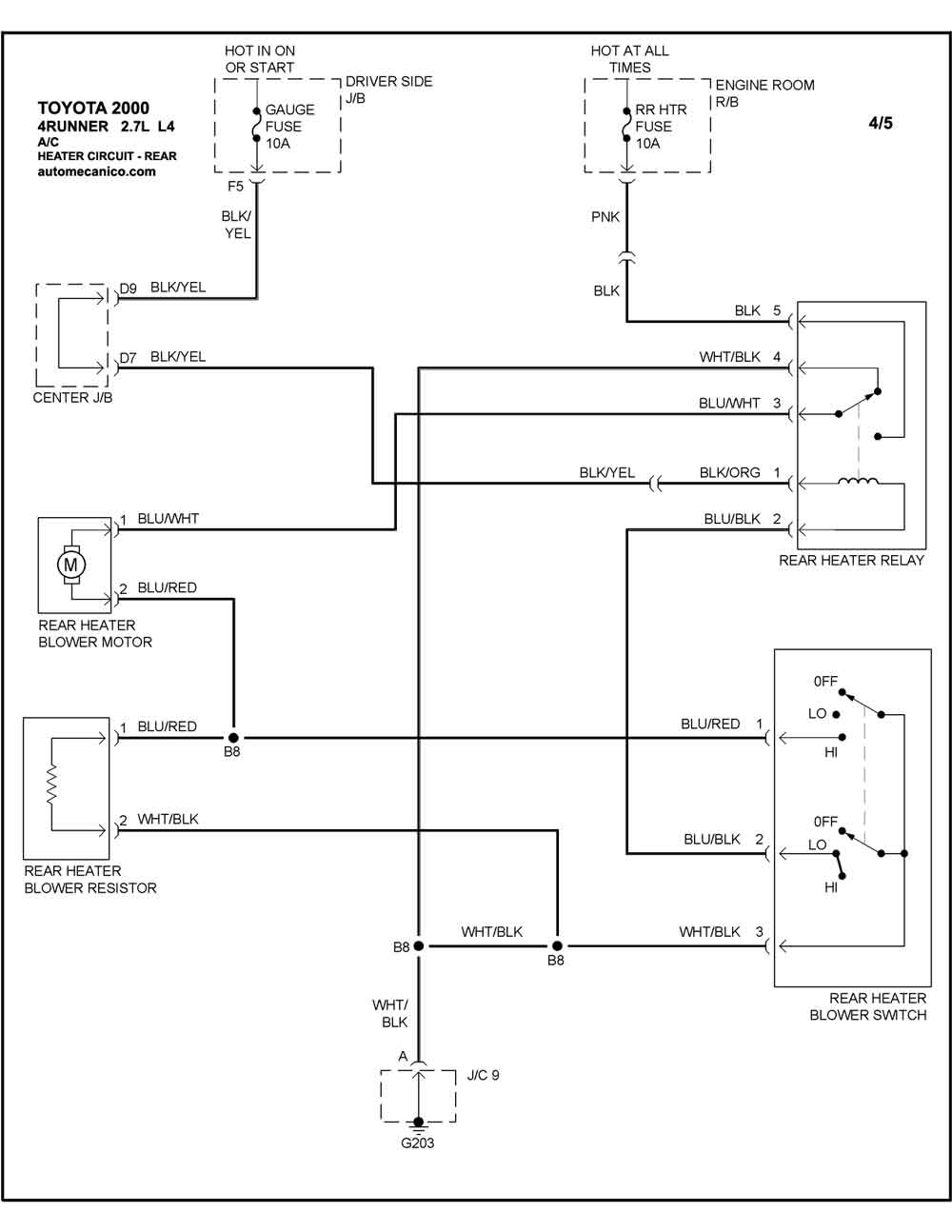

| 2.7L 4 CILINDROS 4/5 | HEATER CIRCUIT - REAR |

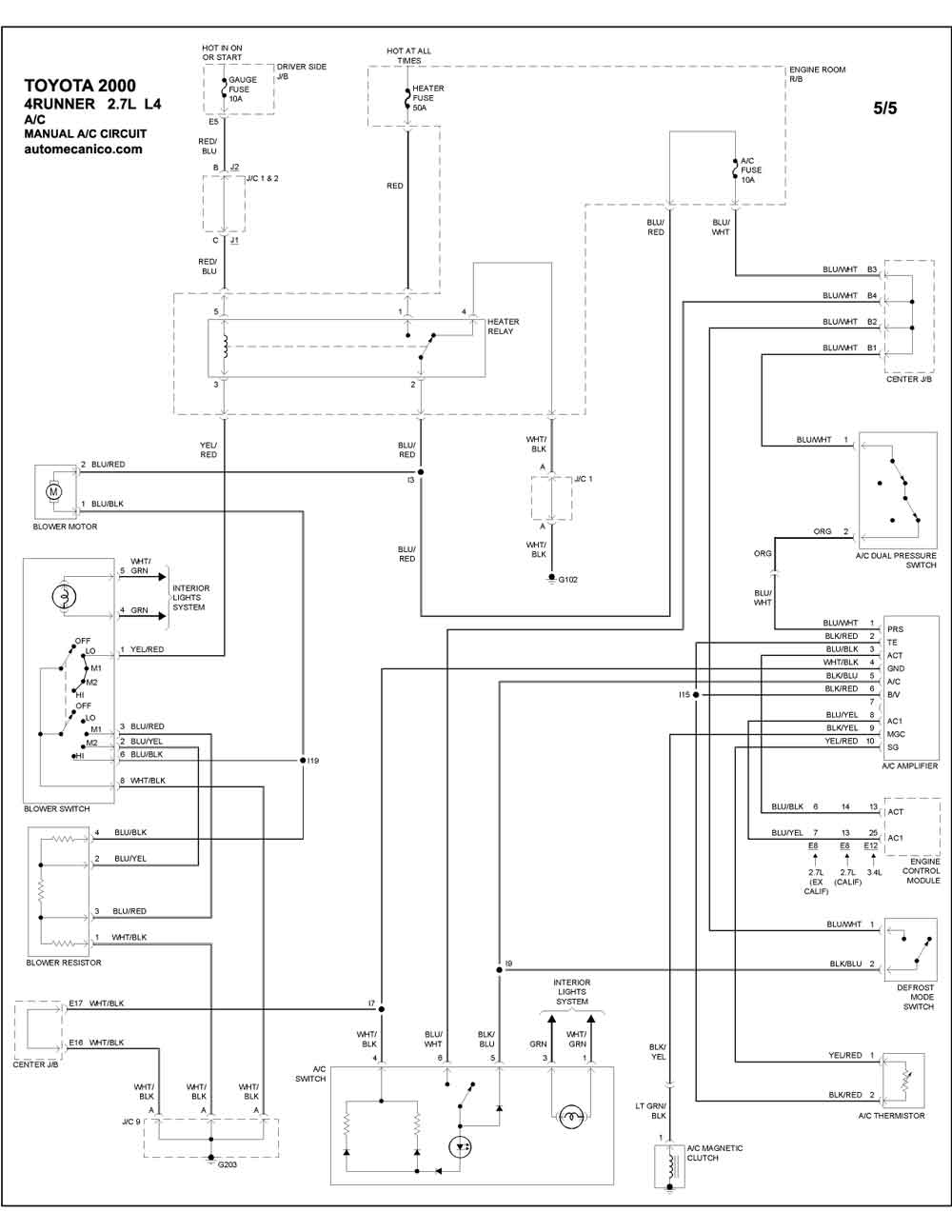

| 2.7L 4 CILINDROS 5/5 | MANUAL A/C - CIRCUIT |
| 4RUNNER | |

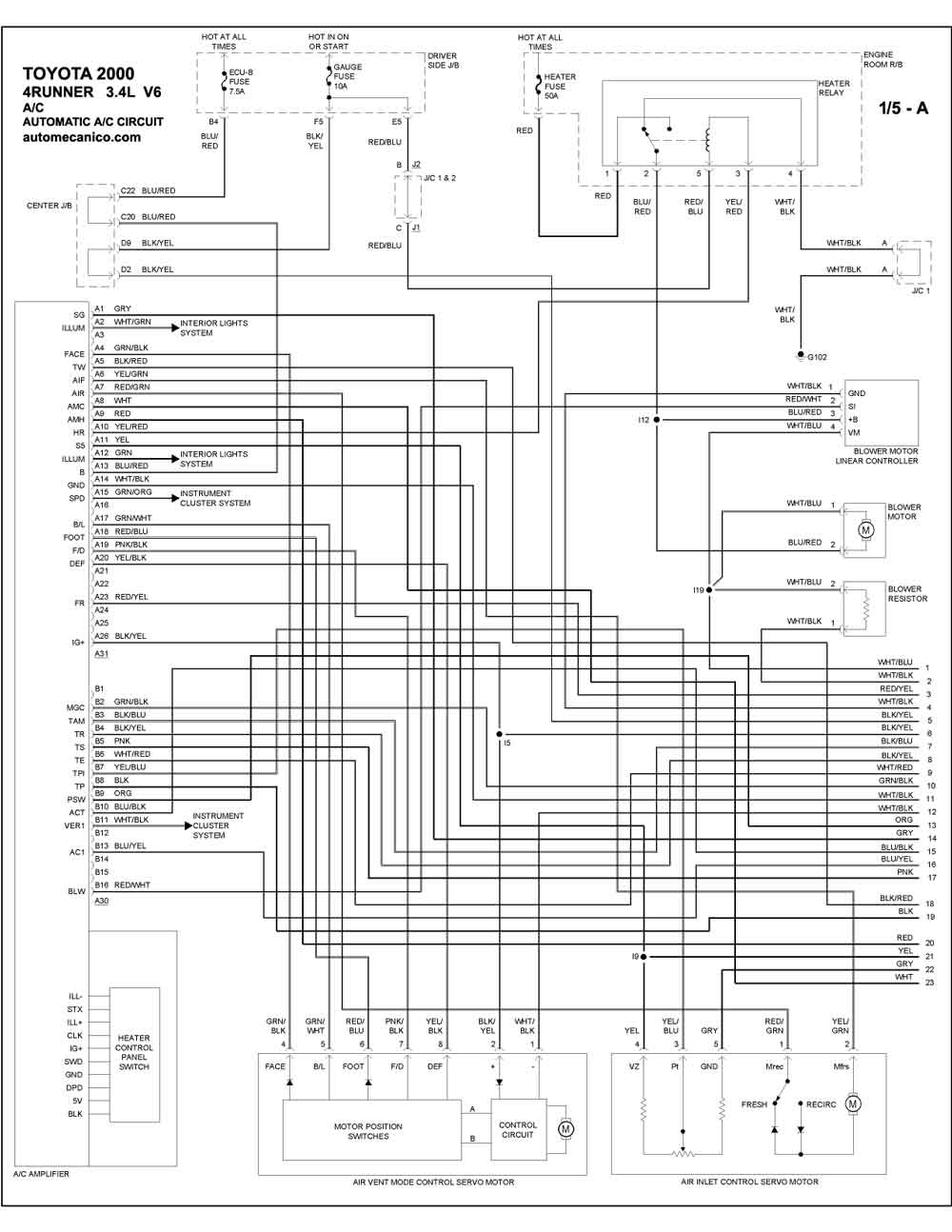

| 3.4L 6 CILINDROS 1/5A | AUTOMATIC A/C CIRCUIT |
| 3.4L 6 CILINDROS 2/5B | AUTOMATIC A/C CIRCUIT |
| 3.4L 6 CILINDROS 3/5 | HEATER CIRCUIT - FRONT |
| 3.4L 6 CILINDROS 4/5 | HEATER CIRCUIT - REAR |
| 3.4L 6 CILINDROS 5/5 | MANUAL A/C - CIRCUIT |
| AVALON | |

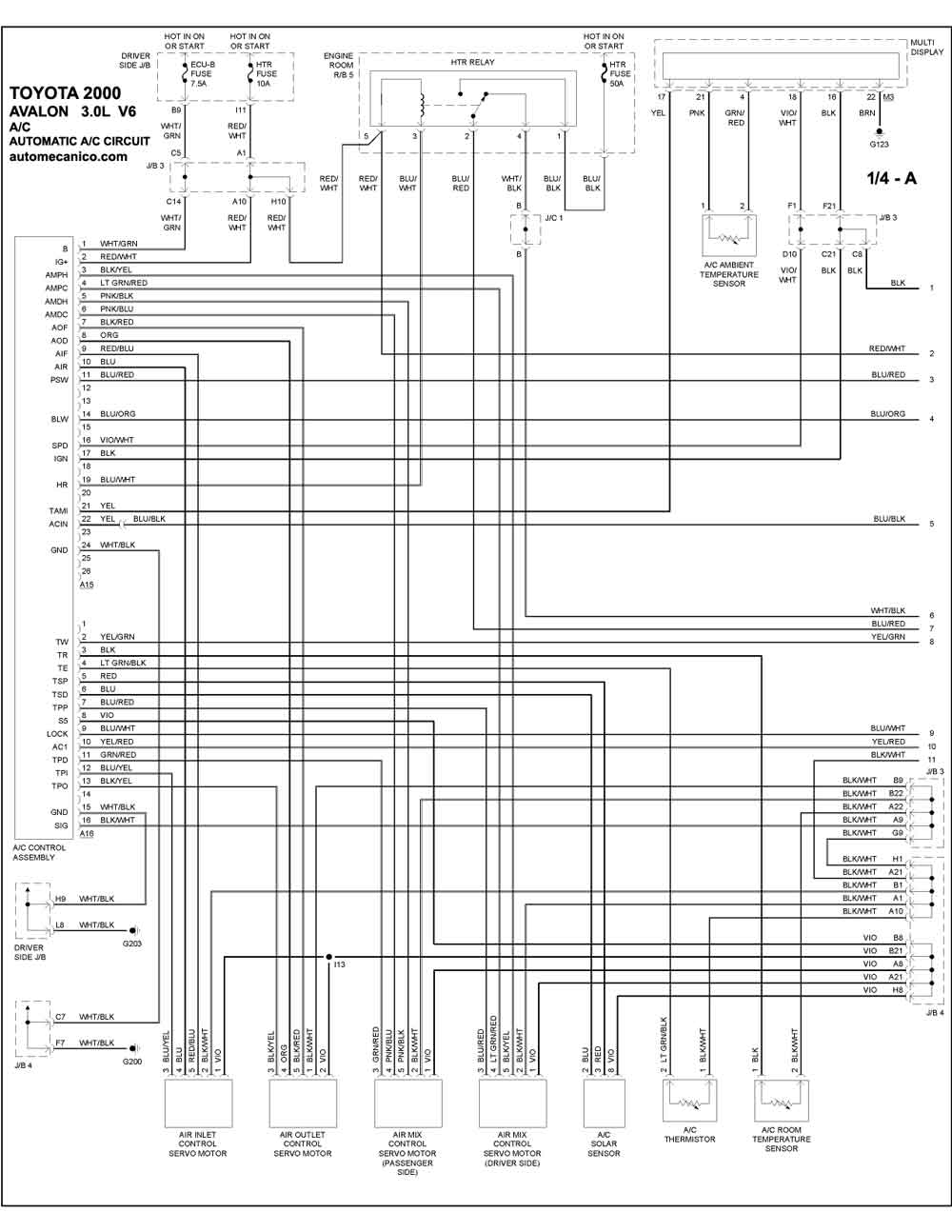

| 3.0L 6 CILINDROS 1/4A | AUTOMATIC A/C CIRCUIT |

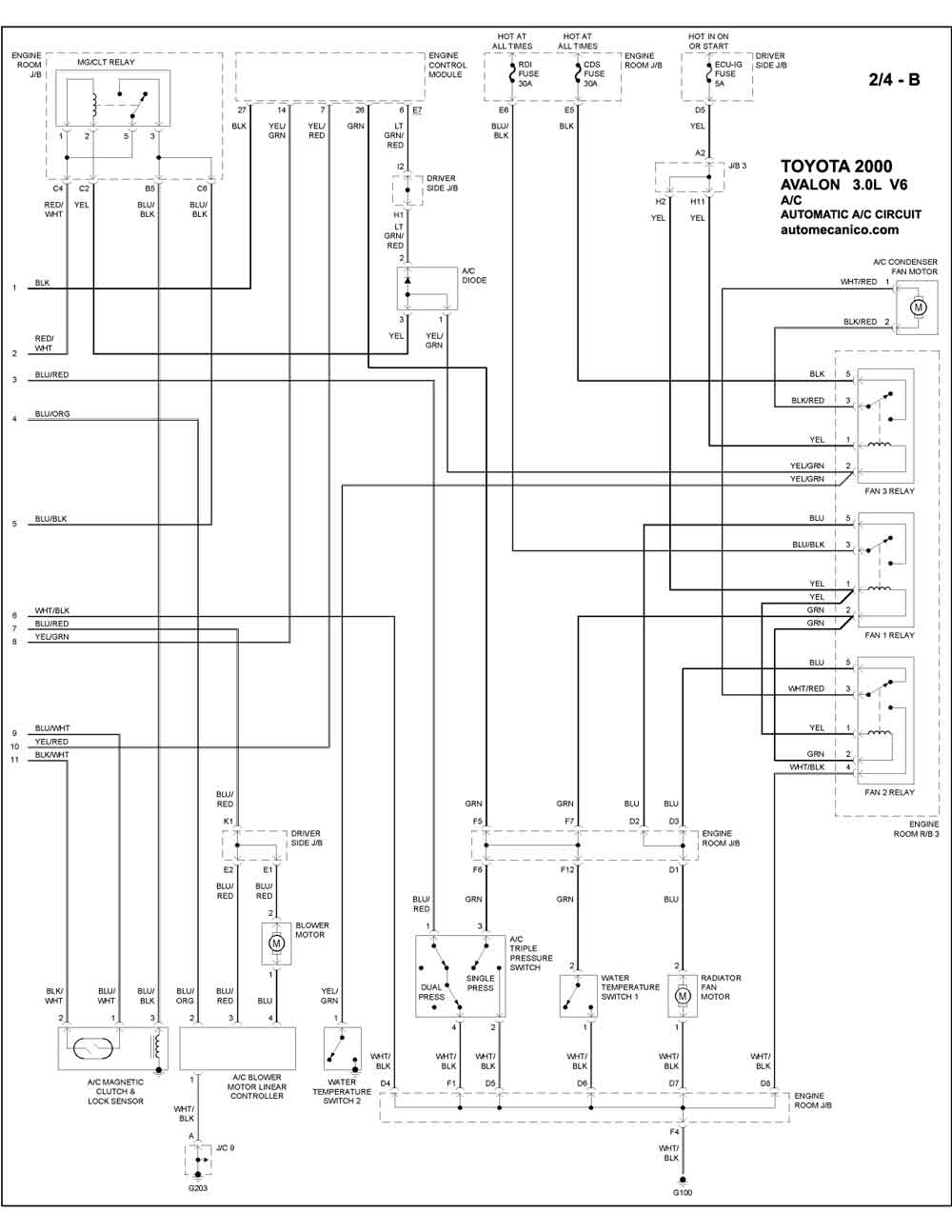

| 3.0L 6 CILINDROS 2/4B | AUTOMATIC A/C CIRCUIT |
| 3.0L 6 CILINDROS 3/4A | MANUAL A/C CIRCUIT |
| 3.0L 6 CILINDROS 4/4B | MANUAL A/C CIRCUIT |
