| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - SUBARU 2000 |
2000 - Diagramas SUBARU : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - SUBARU 2000 |

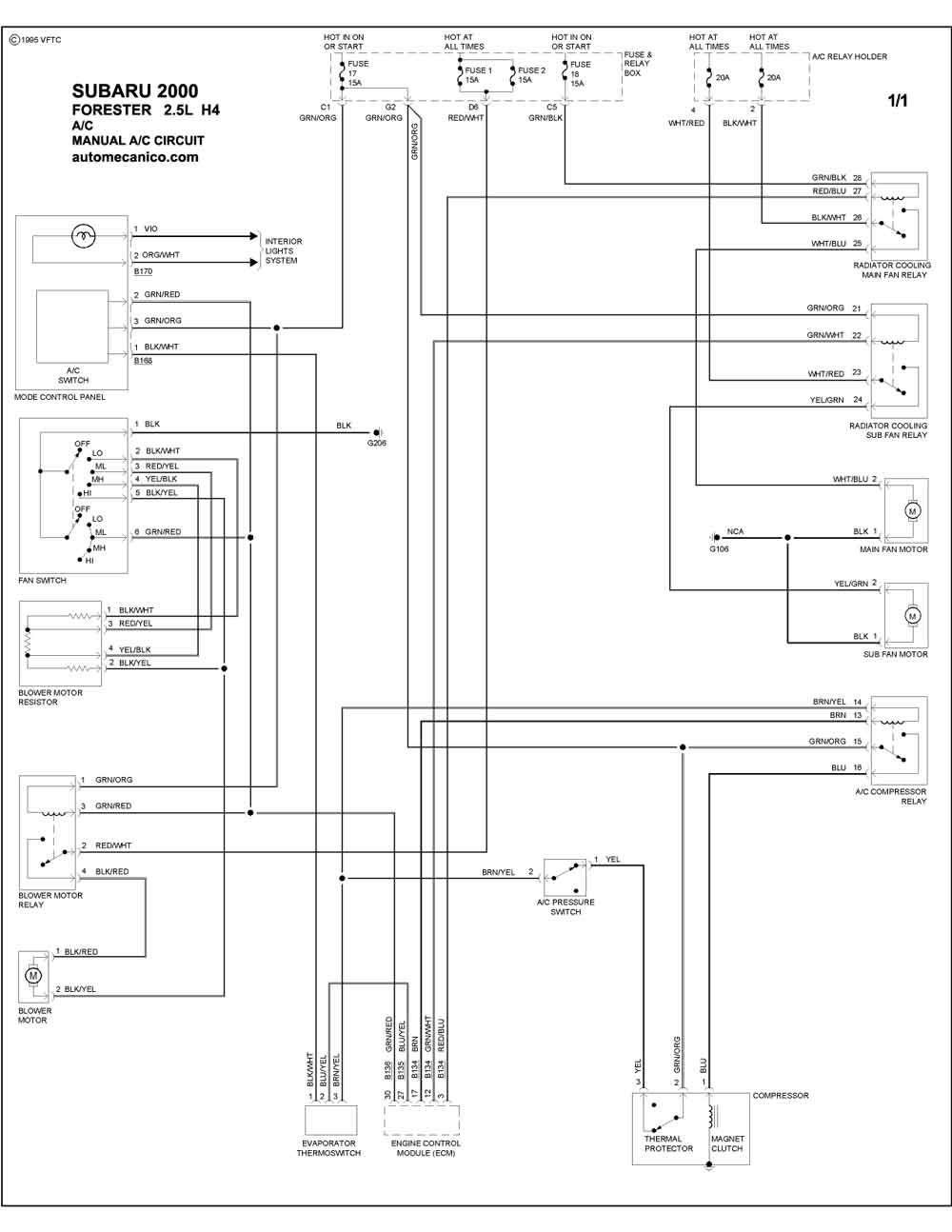

| FORESTER | |
| 2.5L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |

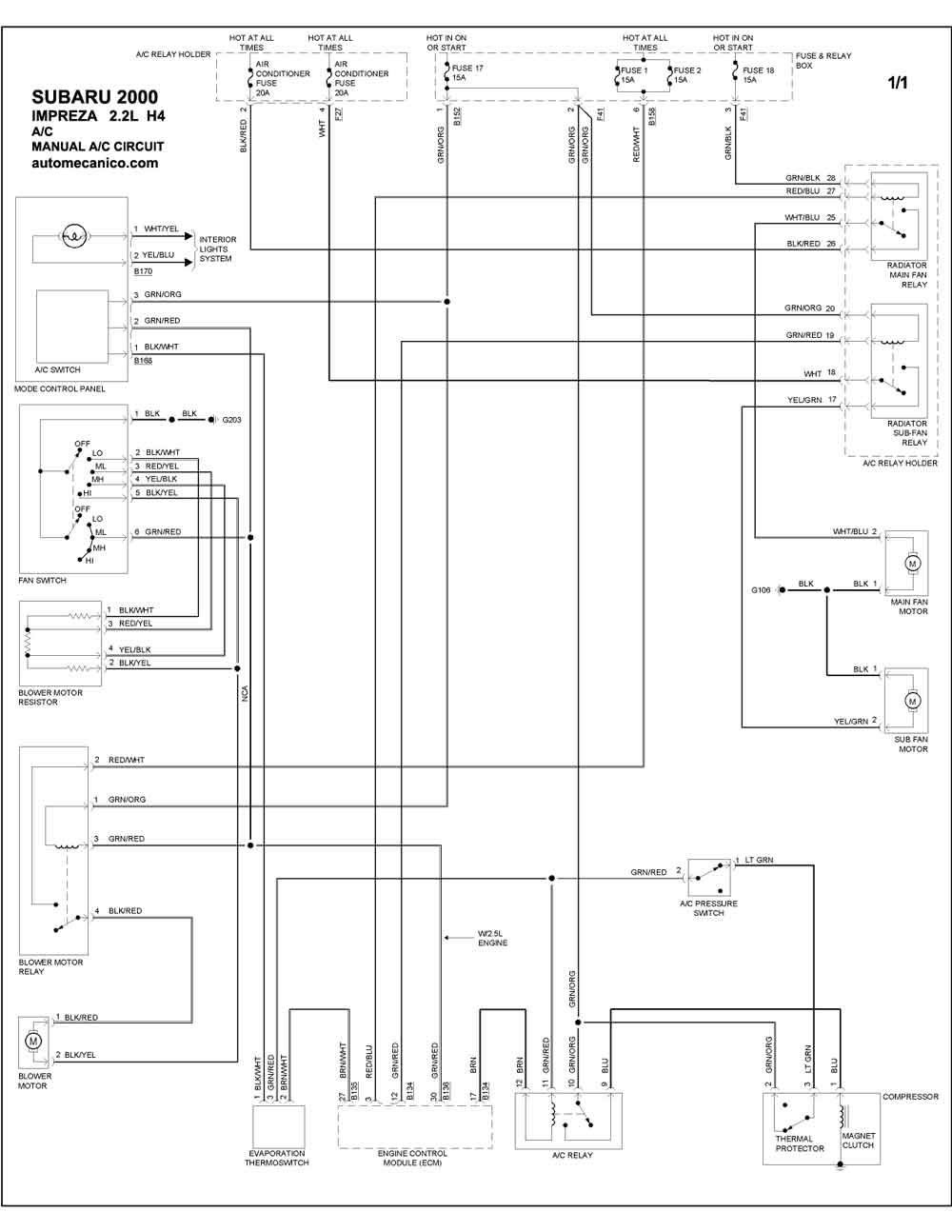

| IMPREZA | |
| 2.2L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |

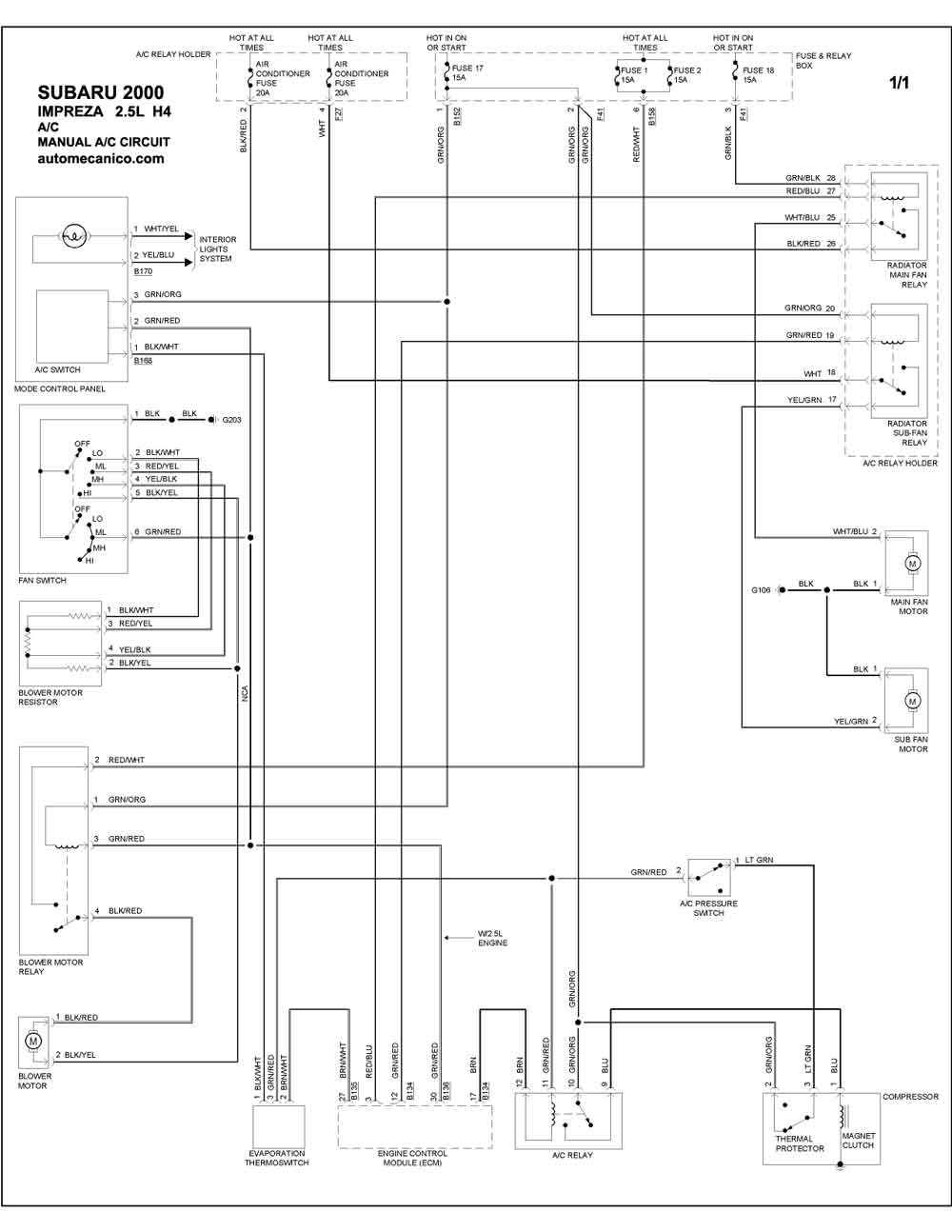

| IMPREZA | |
| 2.5L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |

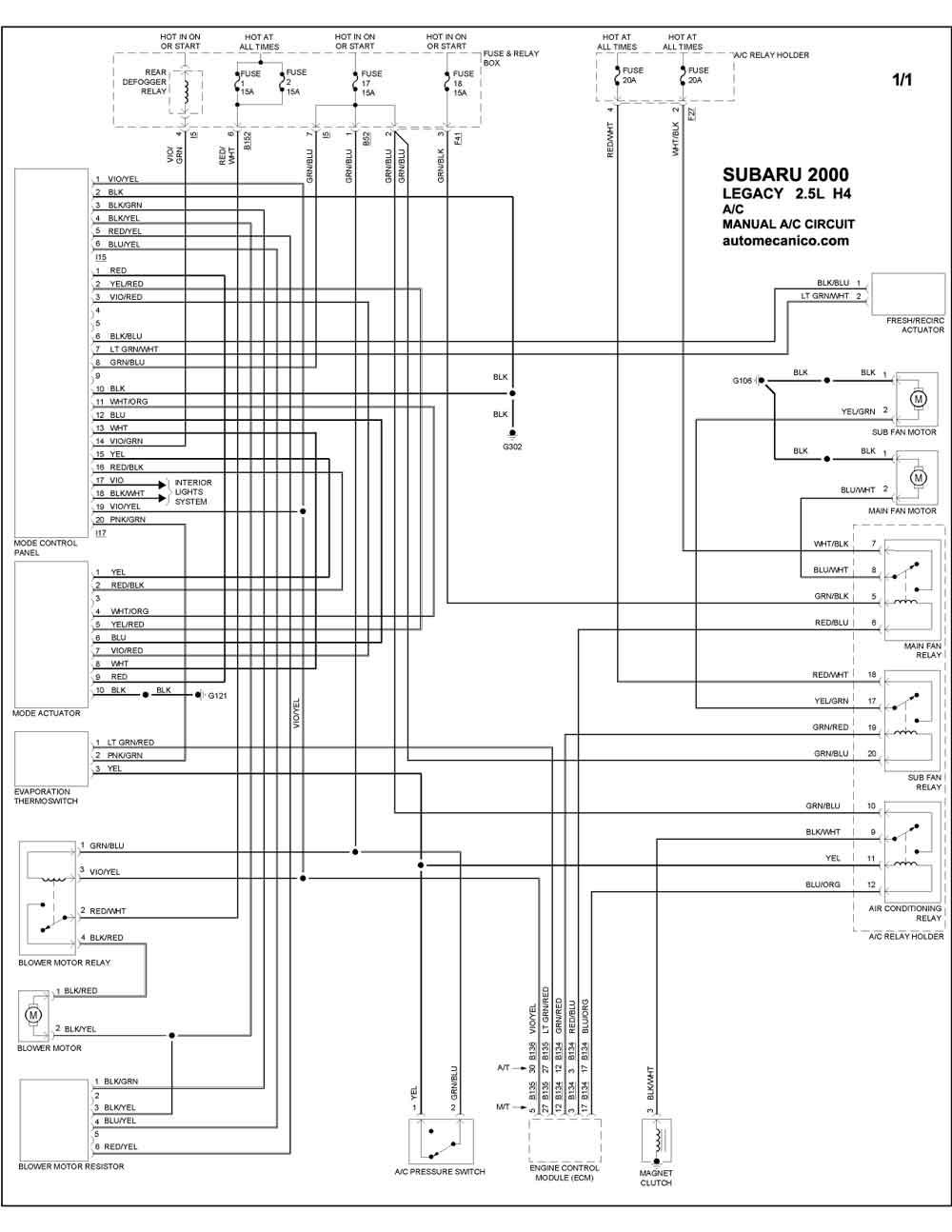

| LEGACY | |
| 2.5L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
