2000 - Diagramas MERCURY : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - MERCURY 2000 |
| MYSTIQUE | |

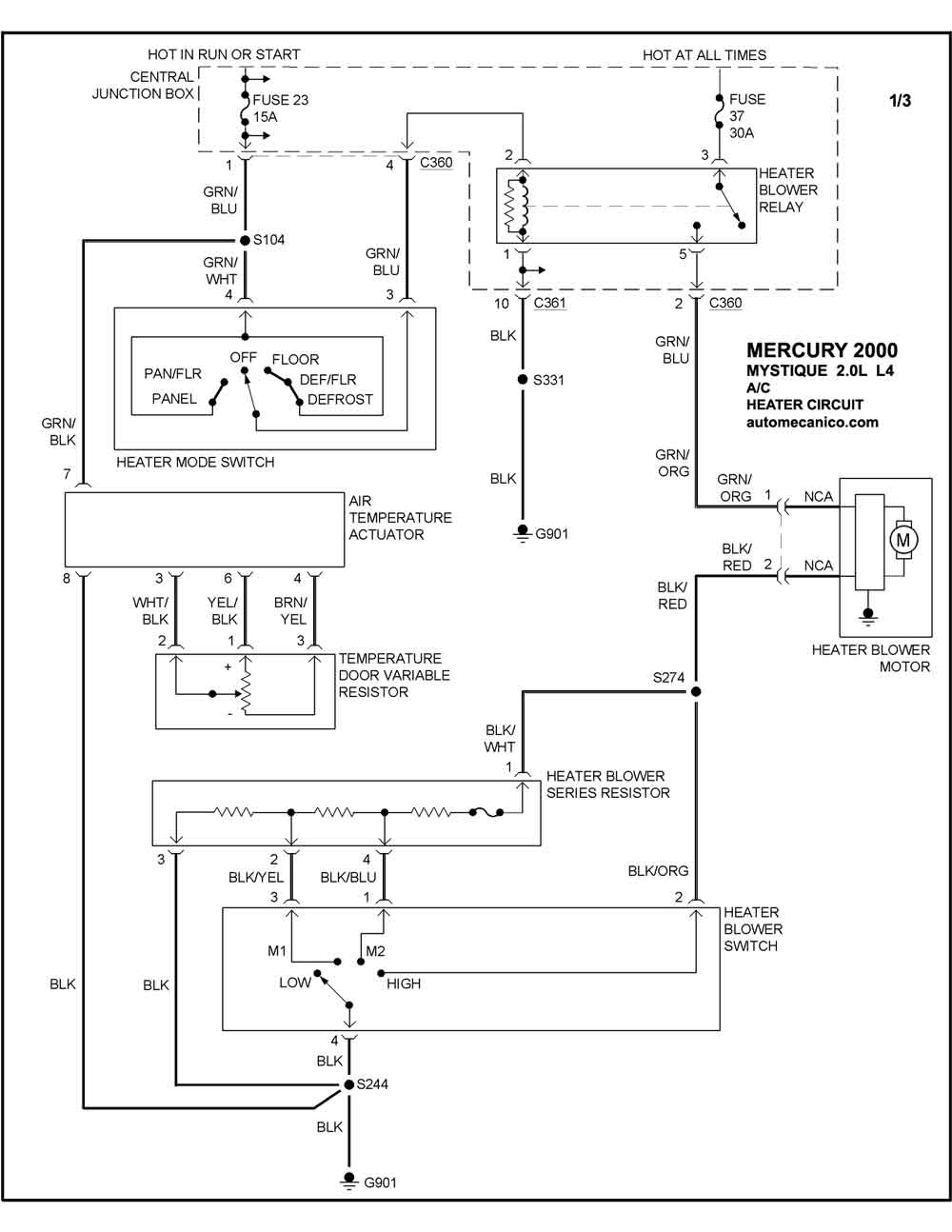

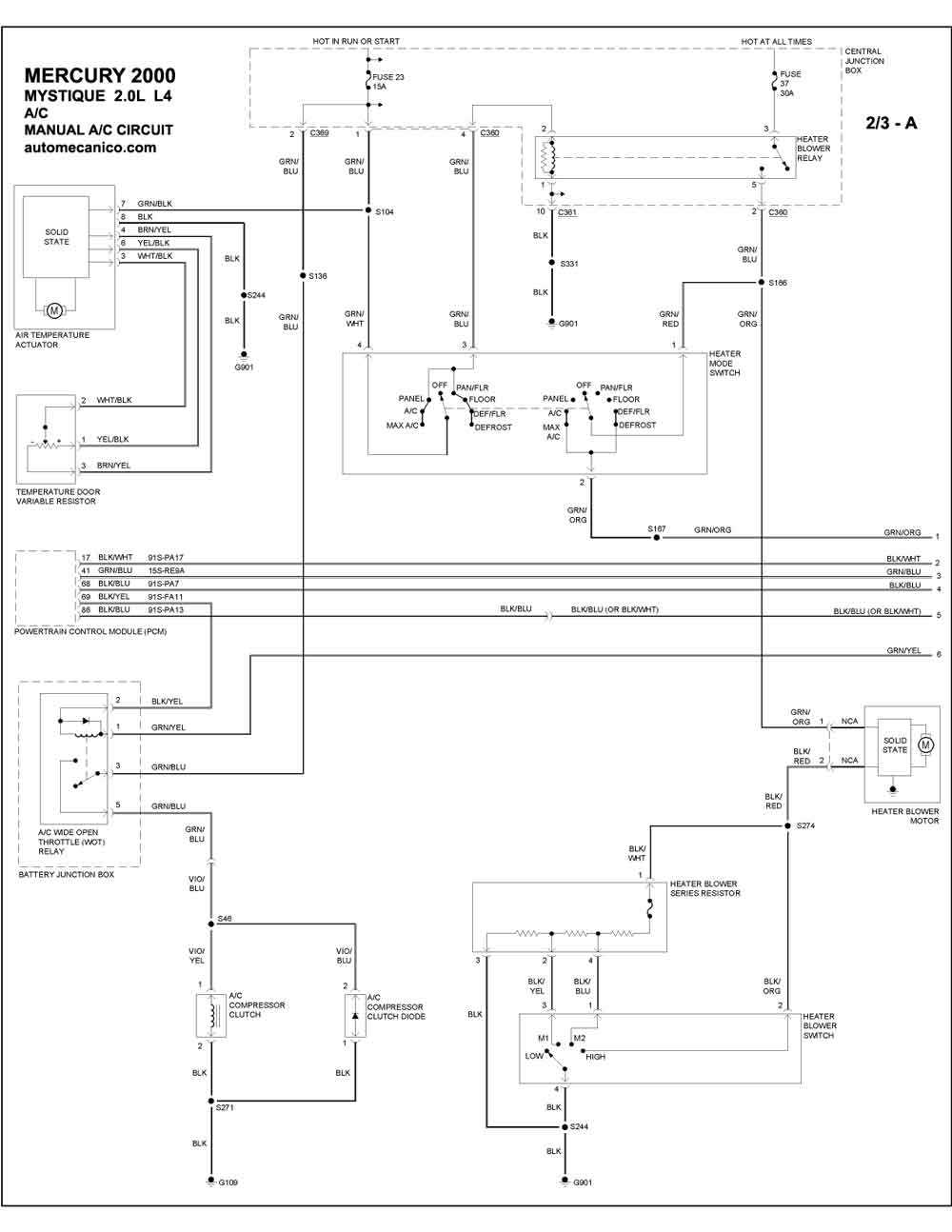

| 2.0L 6 CILINDROS 1/3 | HEATER CIRCUIT |
| 2.0L 6 CILINDROS 2/3A | MANUAL A/C CIRCUIT |

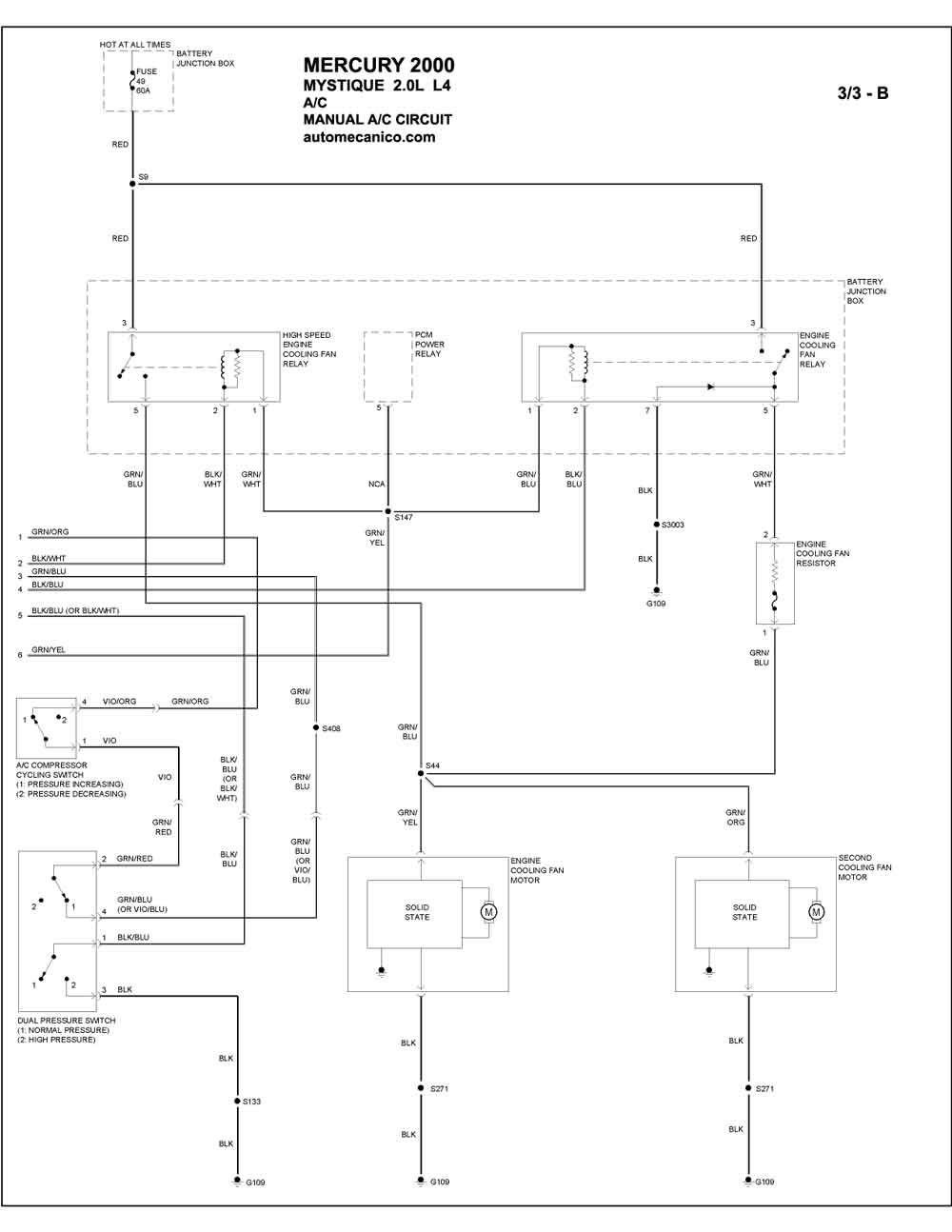

| 2.0L 6 CILINDROS 3/3B | MANUAL A/C CIRCUIT |
| 2.5L 6 CILINDROS 1/3 | HEATER CIRCUIT |
| 2.5L 6 CILINDROS 2/3A | MANUAL A/C CIRCUIT |
| 2.5L 6 CILINDROS 3/3B | MANUAL A/C CIRCUIT |
| SABLE | |

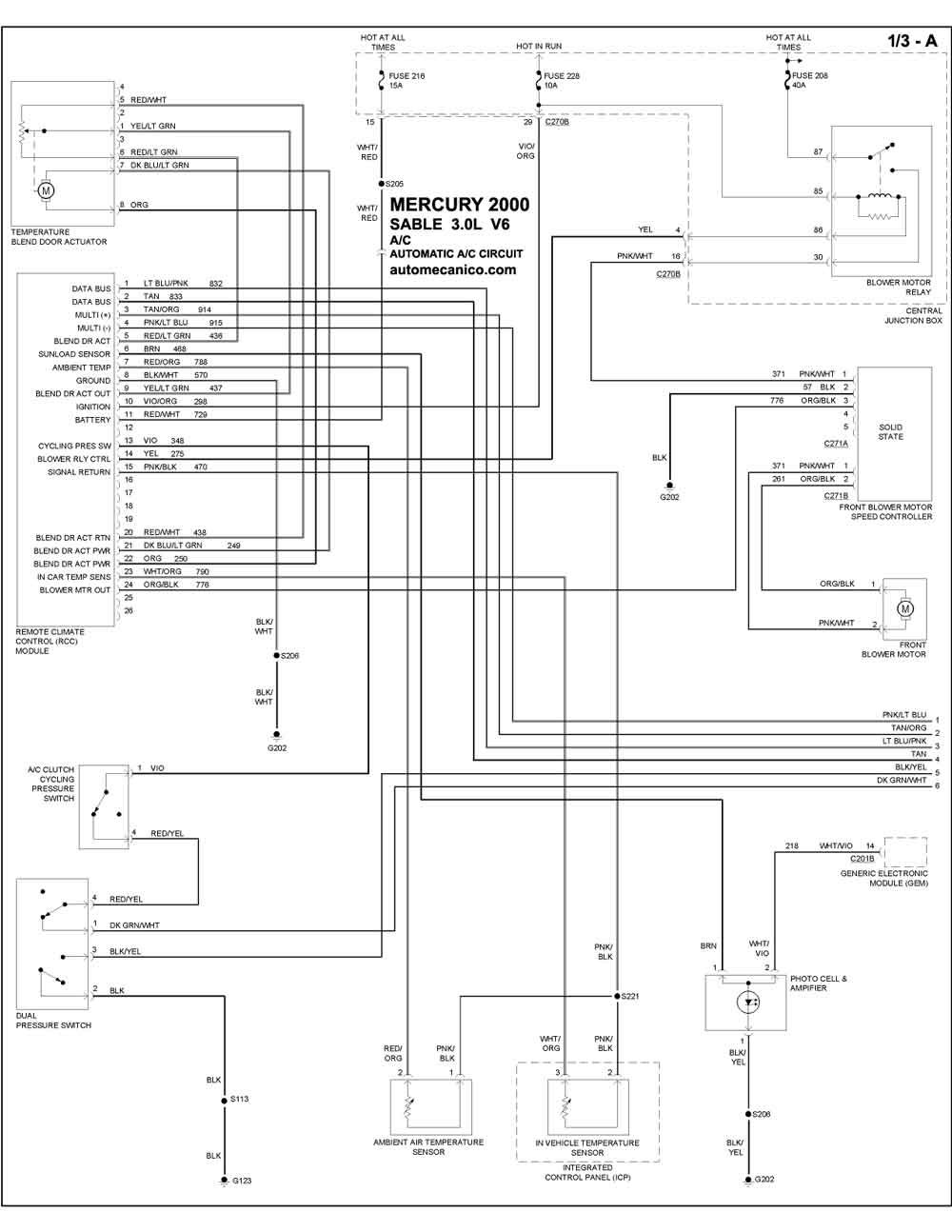

| 3.0L 6 CILINDROS | AUTOMATC A/C CIRCUIT 1/3A |

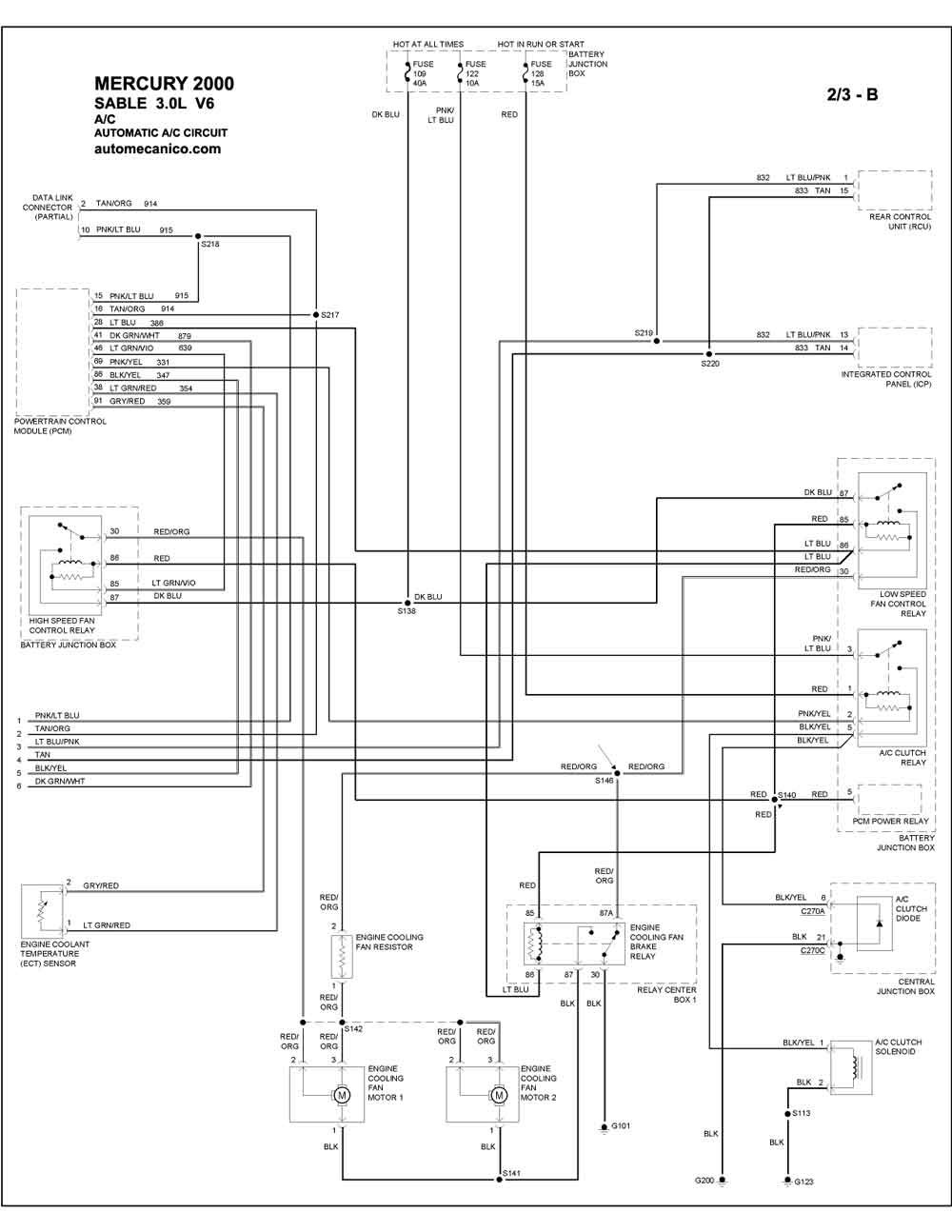

| 3.0L 6 CILINDROS | AUTOMATC A/C CIRCUIT 2/3B |

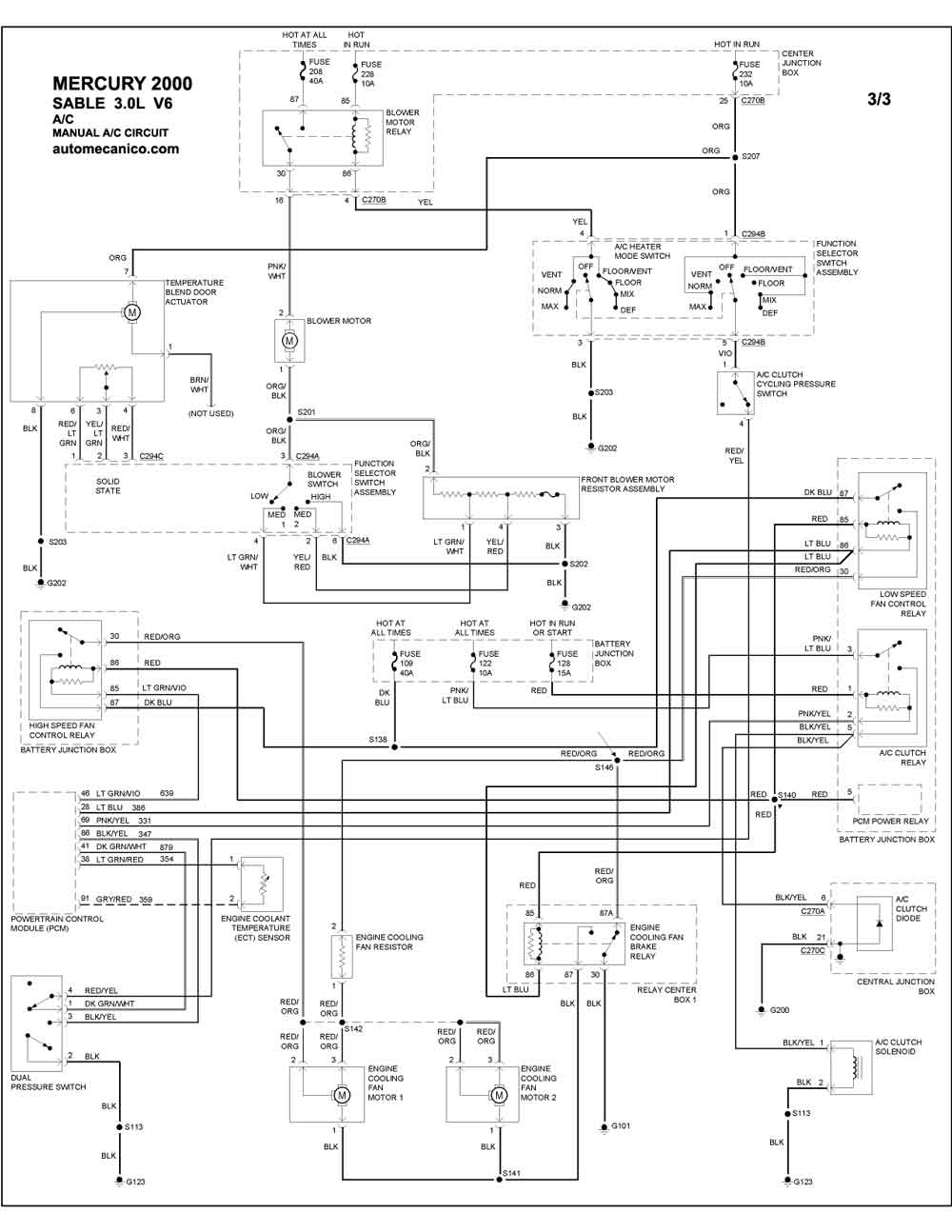

| 3.0L 6 CILINDROS | MANUAL A/C CIRCUIT 3/3 |
| VILLAGER | |

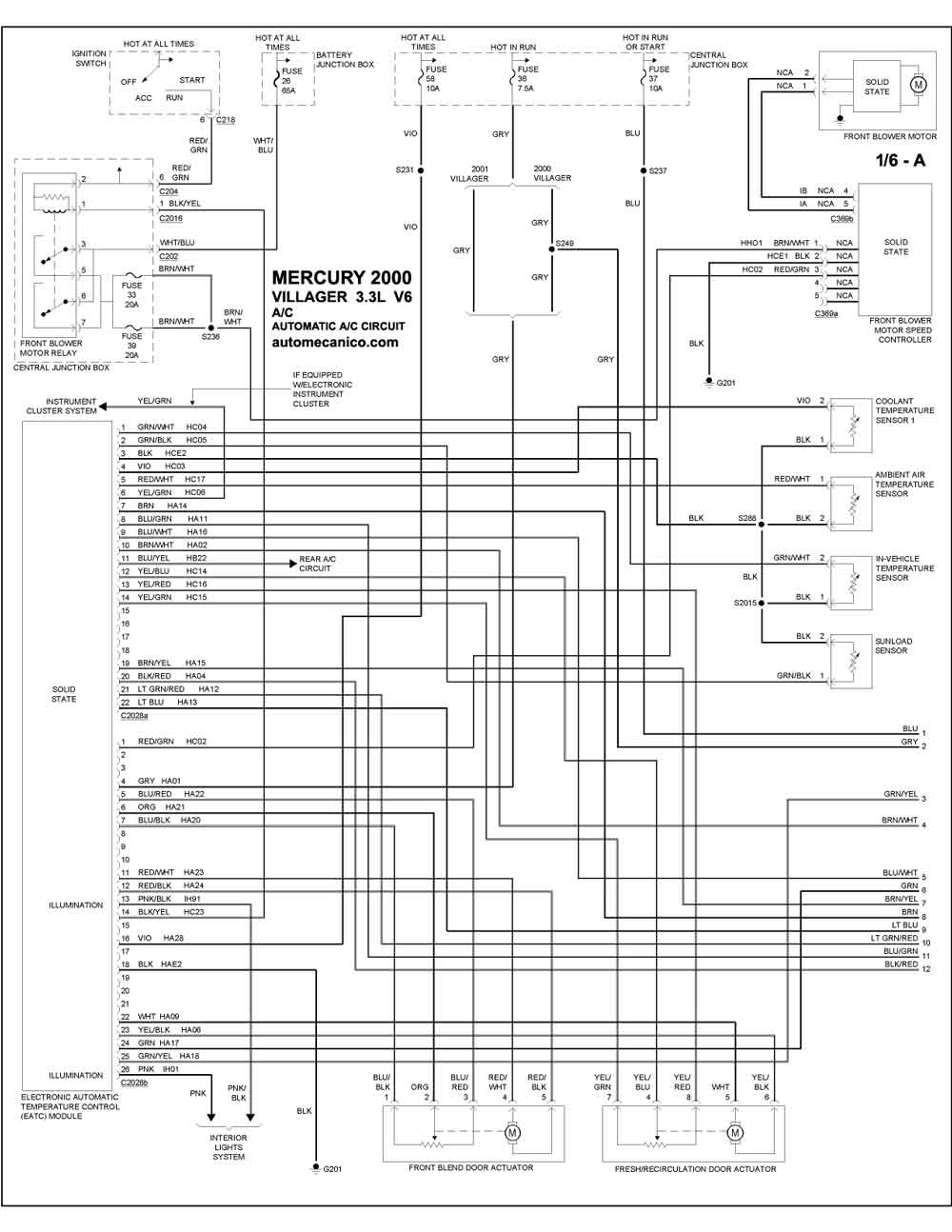

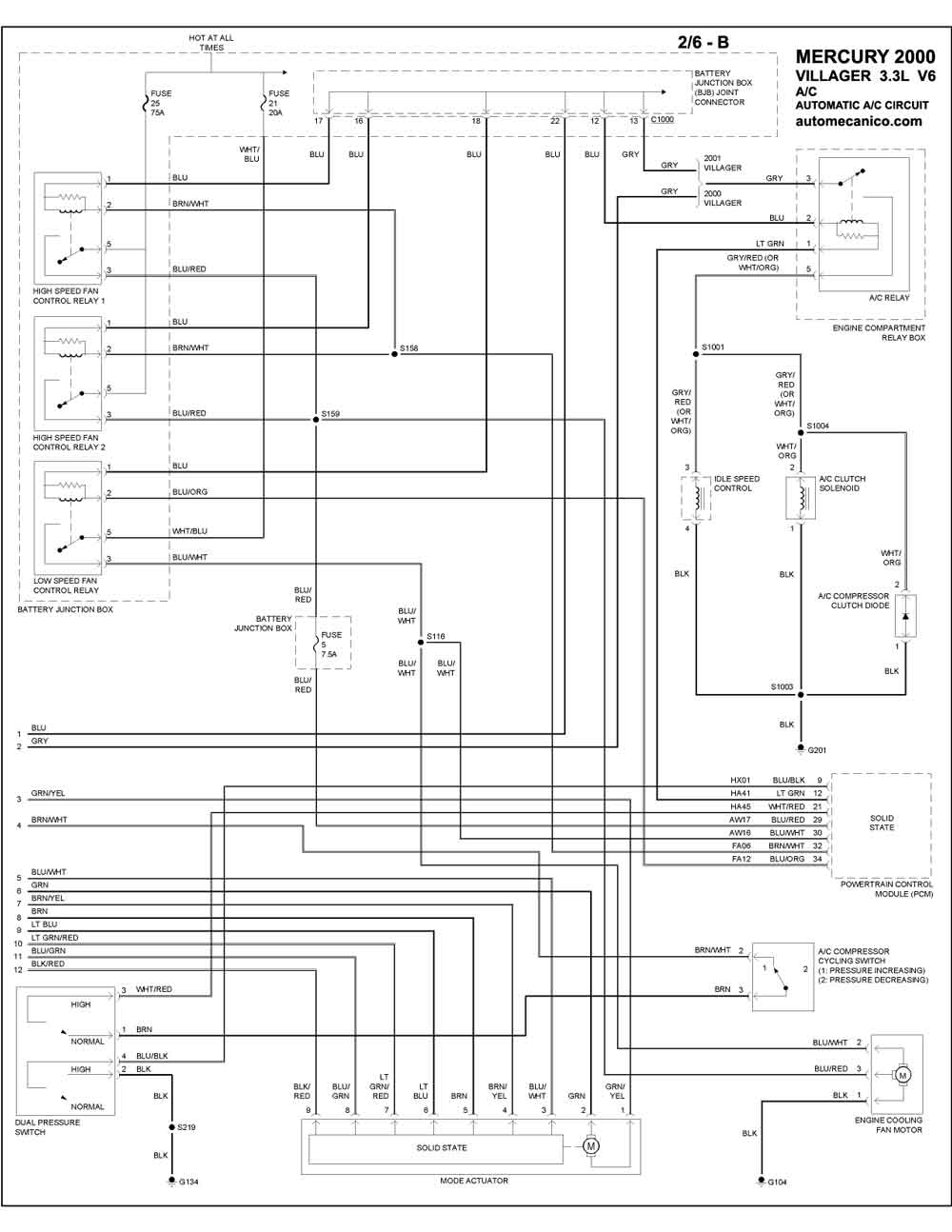

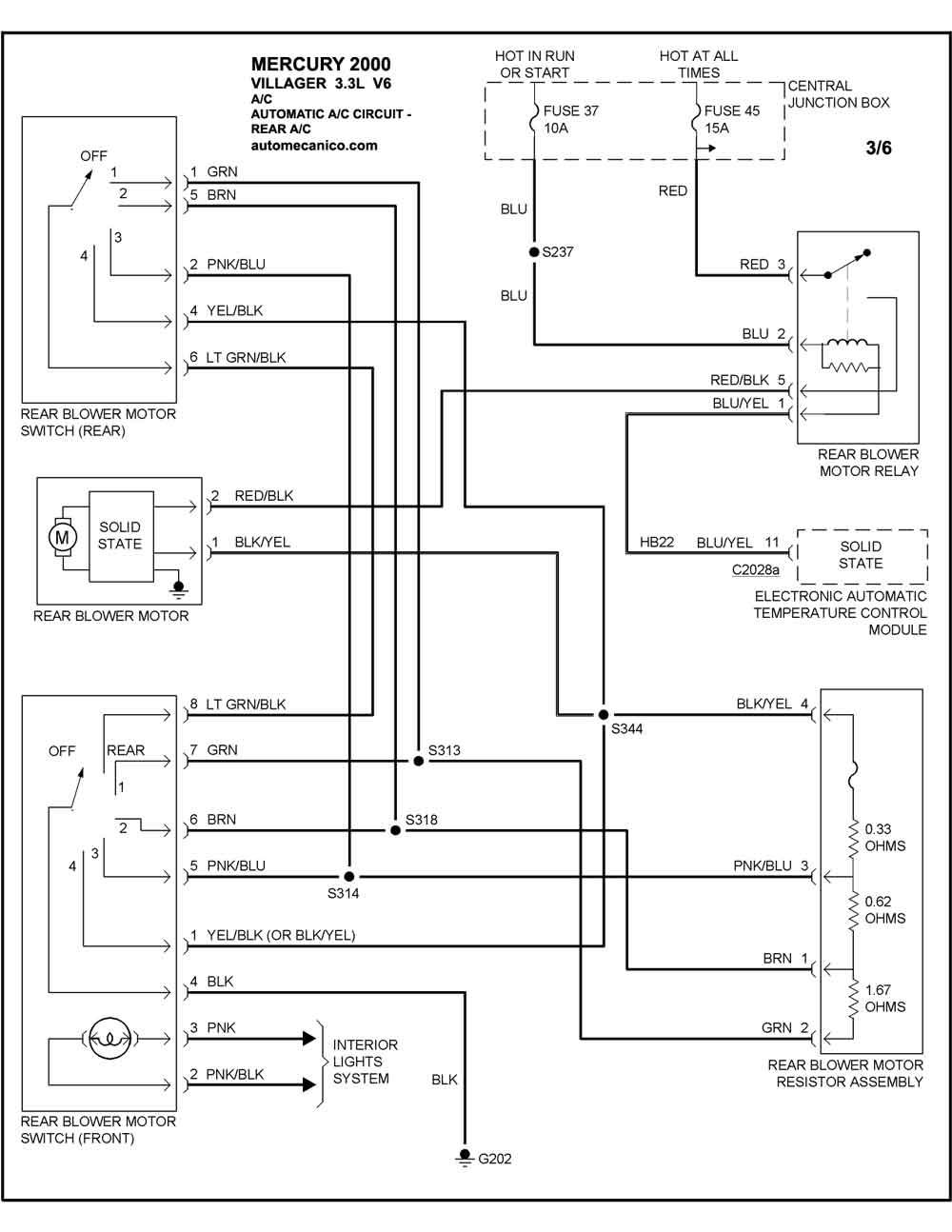

| 3.3L 6 CILINDROS 2/6A | AUTOMATC A/C CIRCUIT |
| 3.3L 6 CILINDROS 2/6B | AUTOMATC A/C CIRCUIT |
| 3.3L 6 CILINDROS 3/ 6 | AUTOMATC A/C CIRCUIT - REAR A/C |

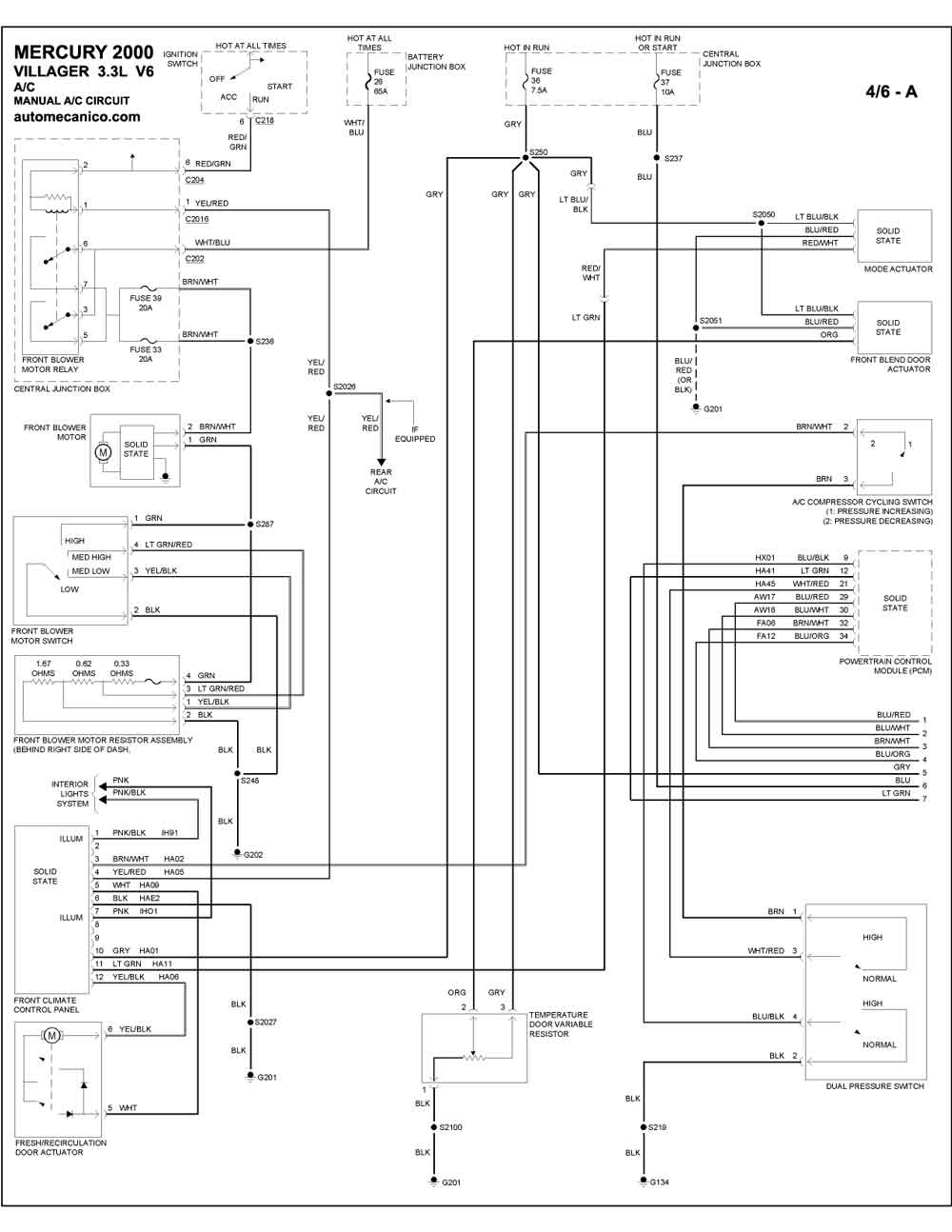

| 3.3L 6 CILINDROS 4/6A | MANUAL A/C CIRCUIT |

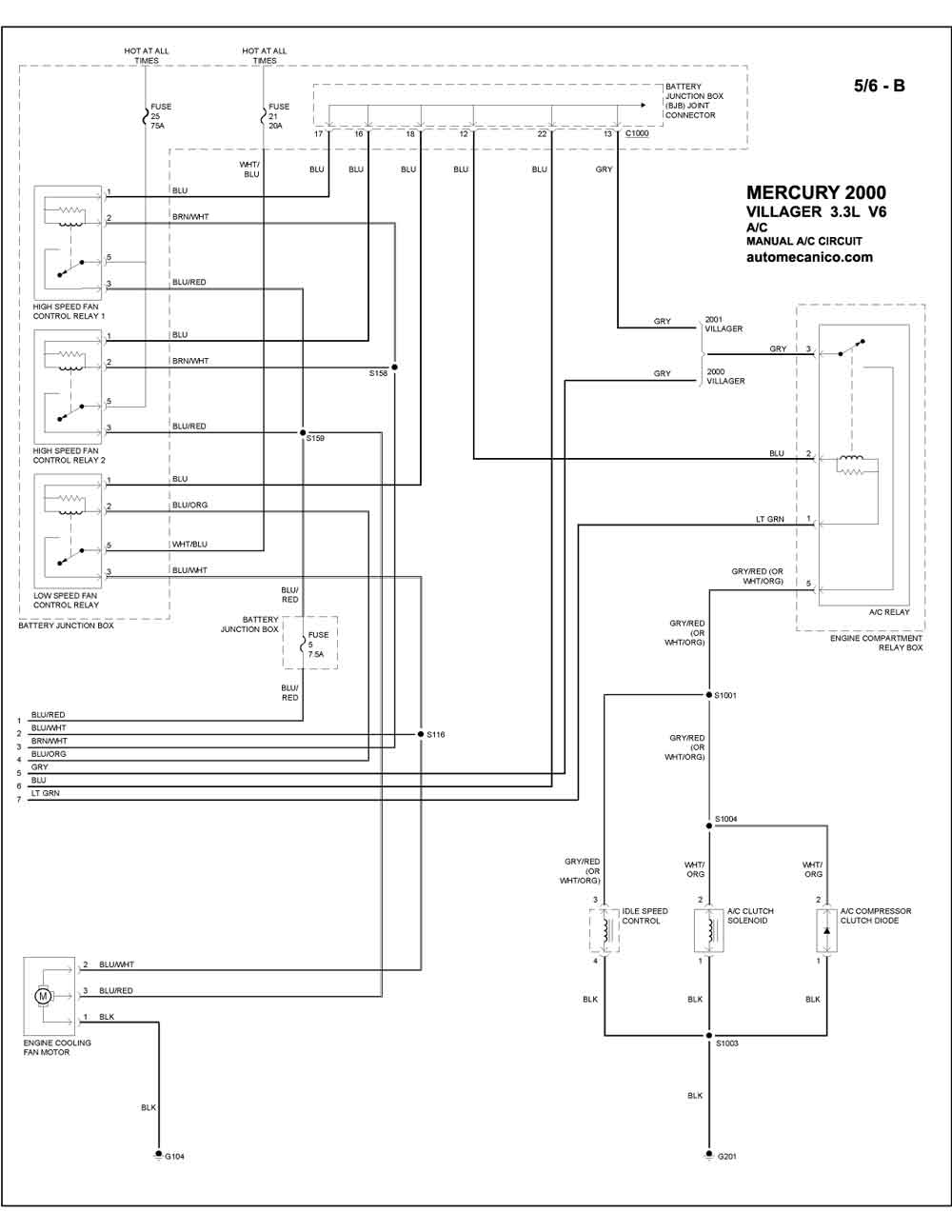

| 3.3L 6 CILINDROS 5/6B | MANUAL A/C CIRCUIT |
