| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - KIA 2000 |
| SEPHIA | |

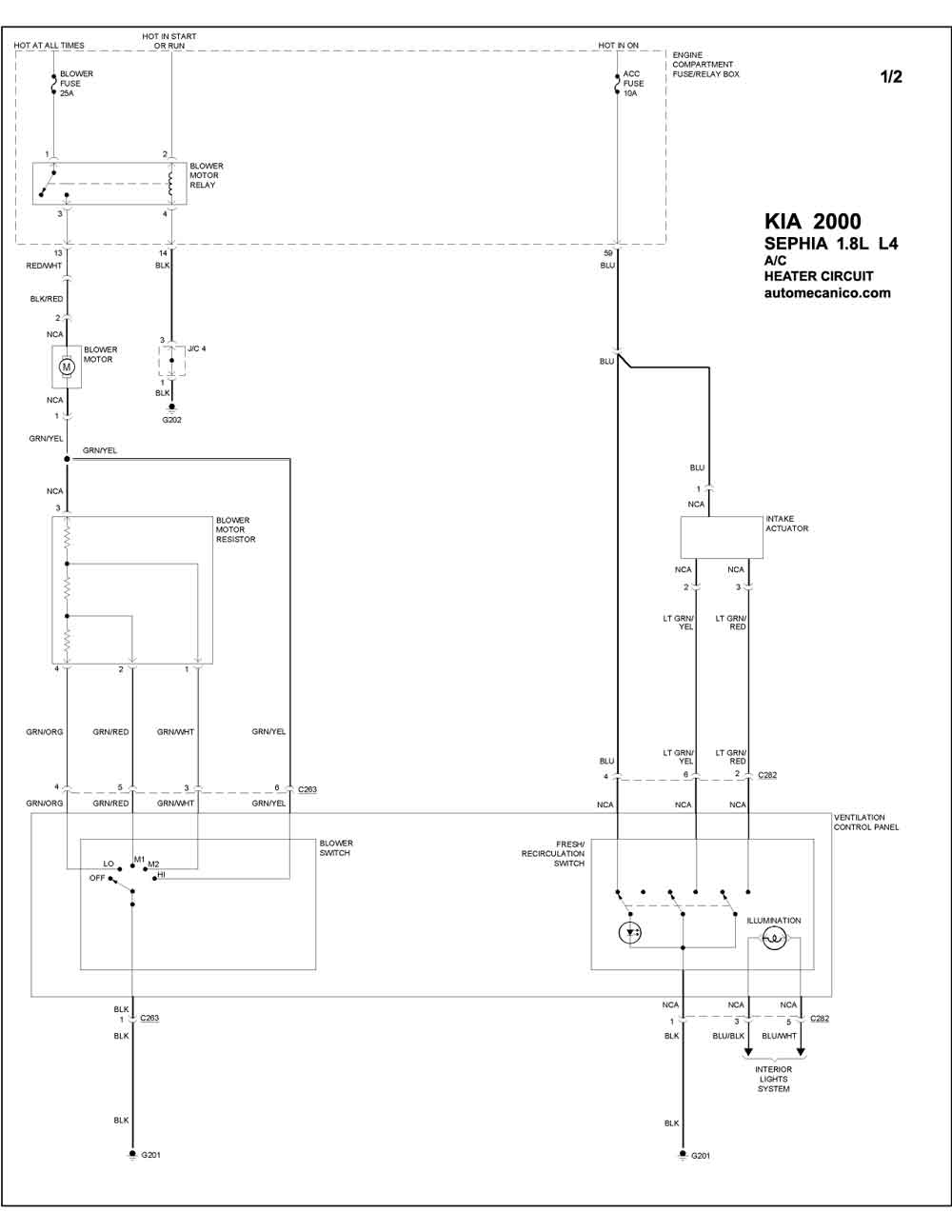

| 1.8L 4 CILINDROS 1/2 | A/C HEATER CIRCUIT |
| 1.8L 4 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
| SPORTAGE | |

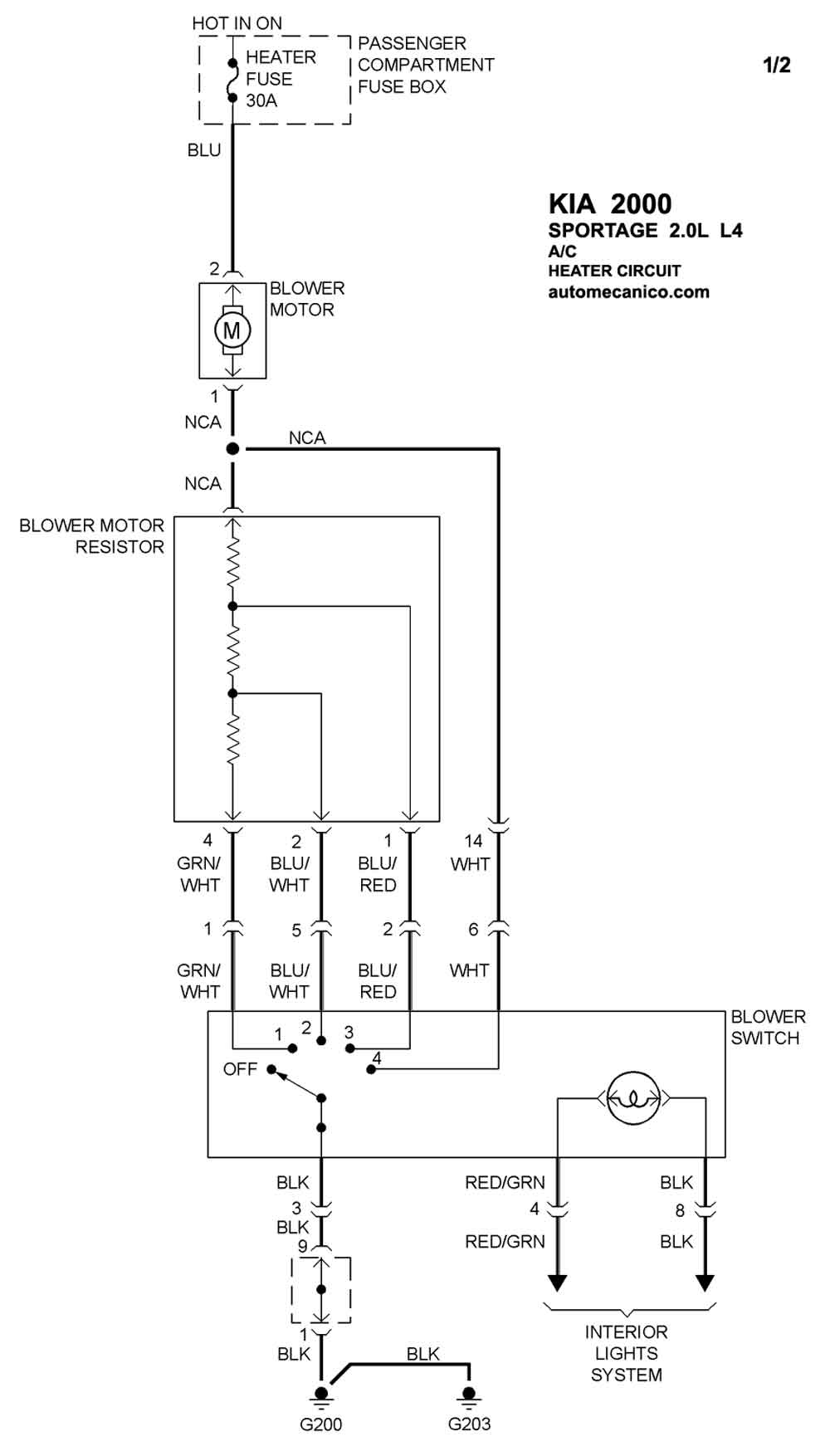

| 2.0L 4 CILINDROS 1/2 | A/C HEATER CIRCUIT |

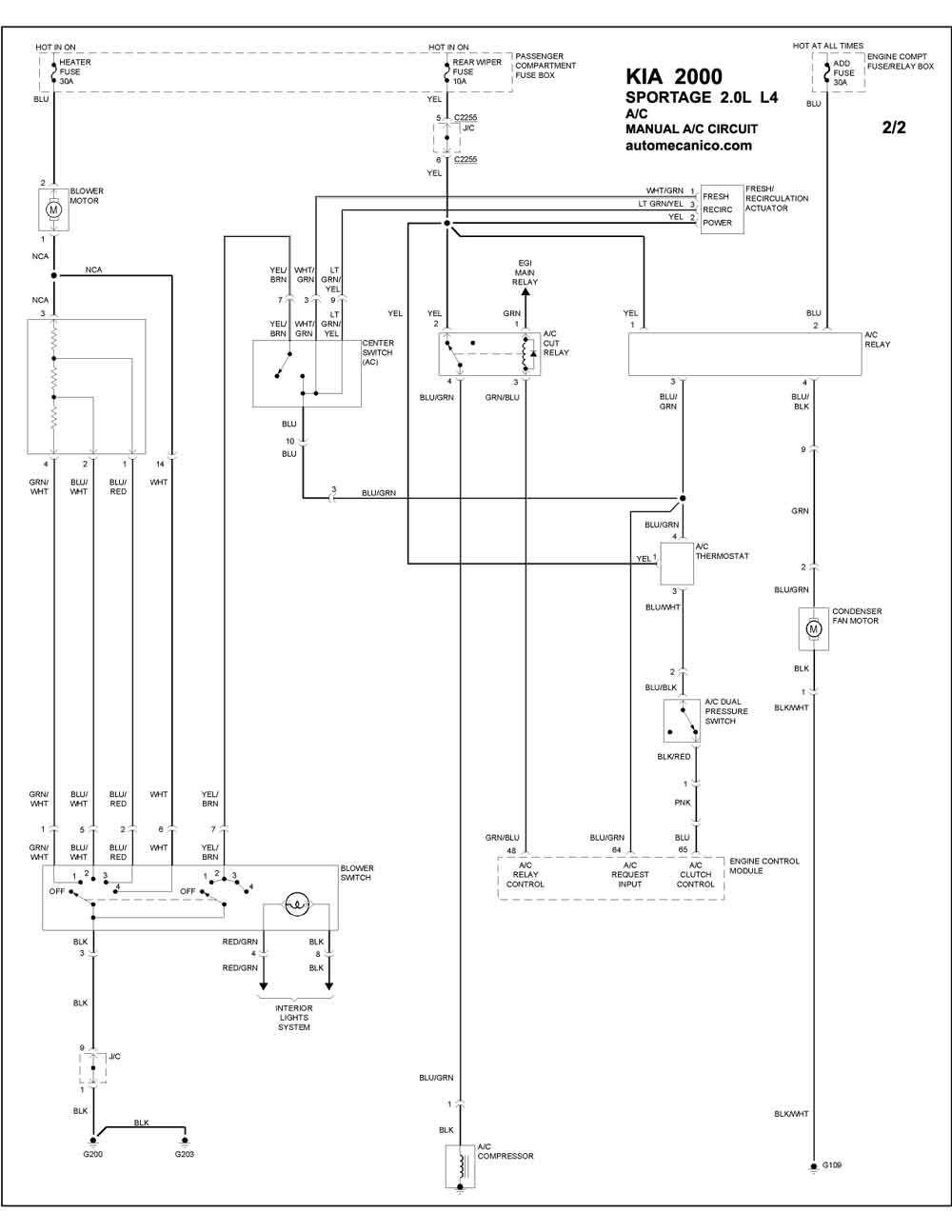

| 2.0L 4 CILINDROS 2/2 | MANUAL A/C CIRCUIT |
