DIAGRAMAS - A/C AIRE ACONDICIONADO  - MECANICA AUTOMOTRIZ - HYUNDAI 2000

2000 - Diagramas HYUNDAI : Circuito Electrico - Aire Acondicionado - 2000
Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.

Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito.

De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion
Compresor Aire Acondicionado - Air Conditioning Conpressor
Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO -  HYUNDAI 2000
ACCENT

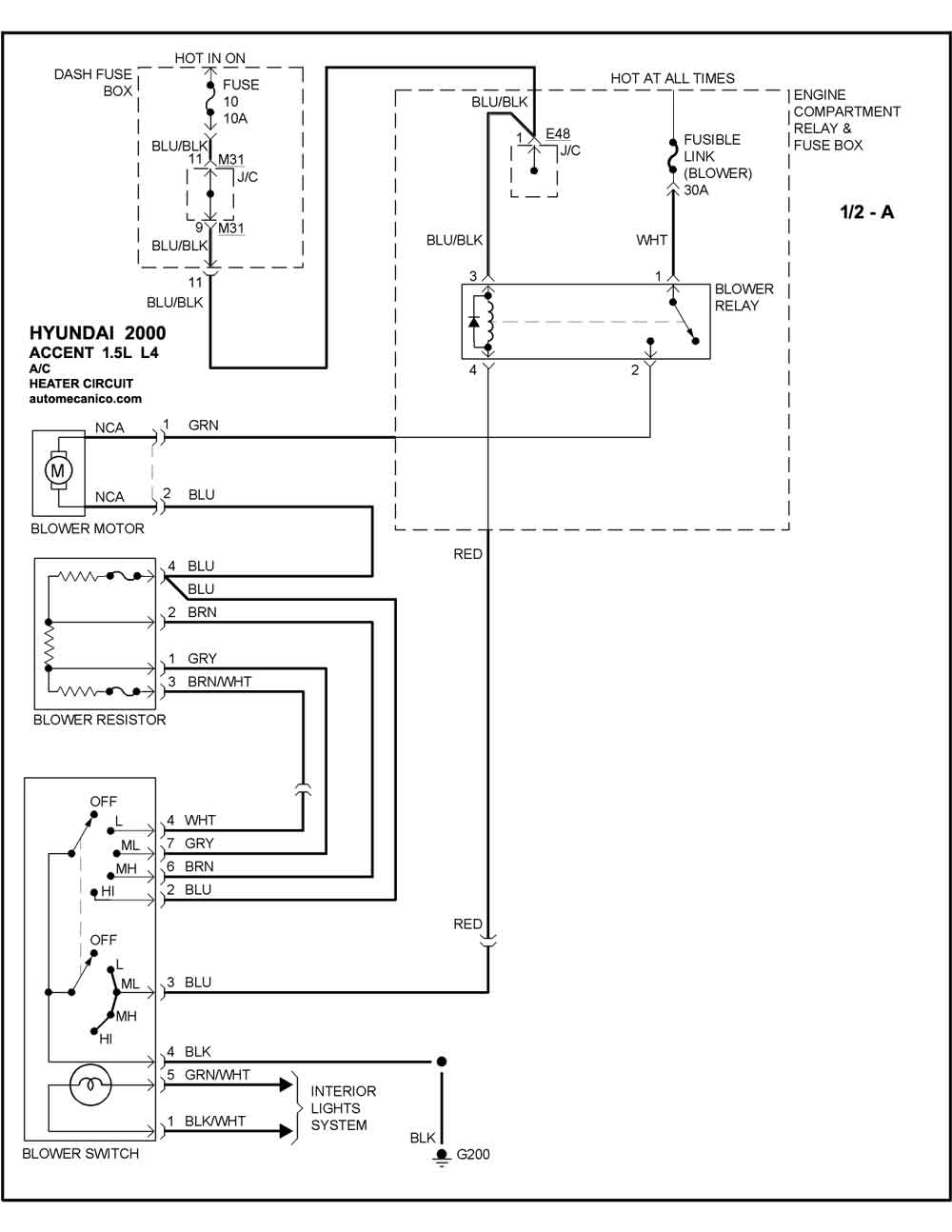

1.5L 4 CILINDROS 1/2A HEATER CIRCUIT
1.5L 4 CILINDROS 2/2B MANUAL A/C CIRCUIT
ELANTRA

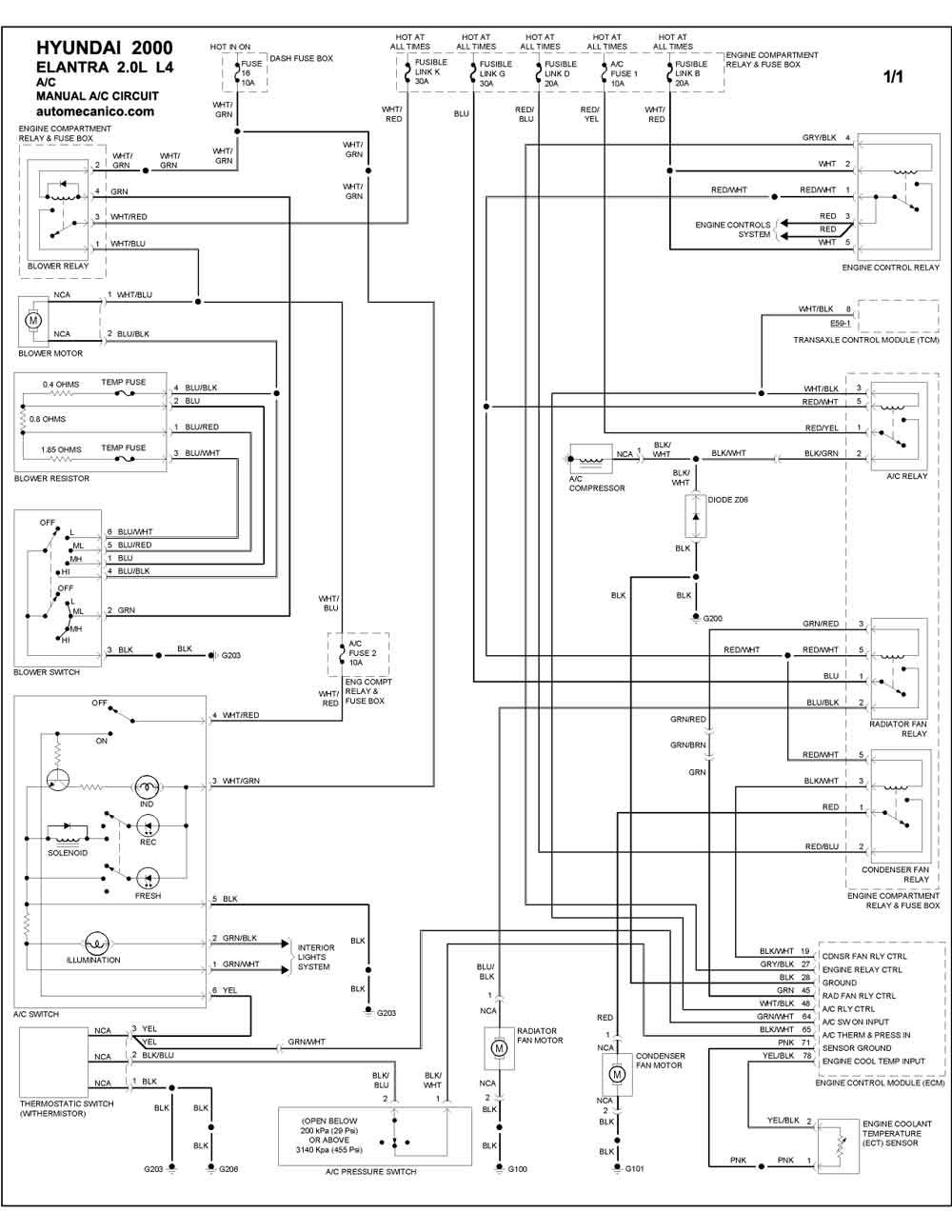

2.0L 4 CILINDROS 1/1 MANUAL A/C CIRCUIT
SONATA

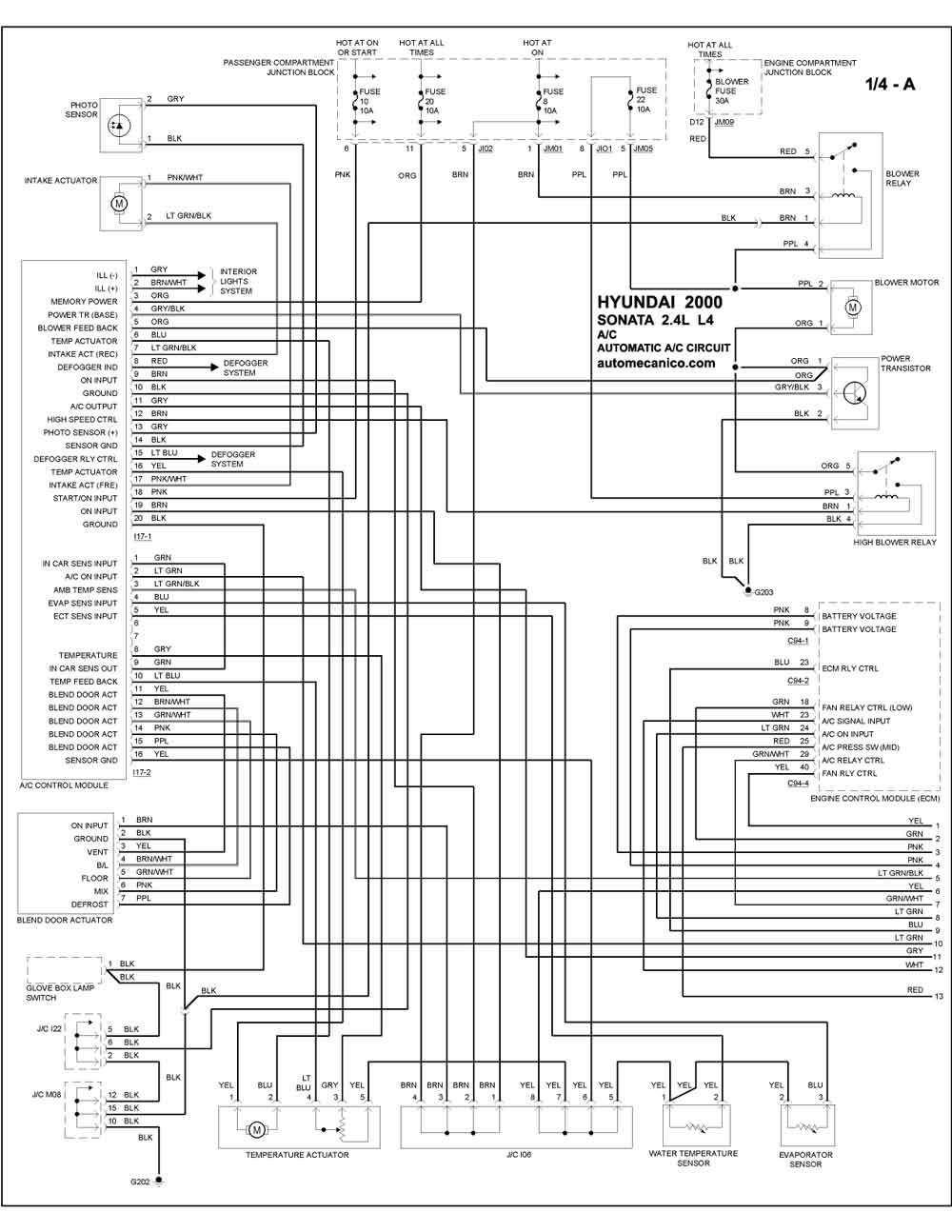

2.4L 4 CILINDROS 1/4A AUTOMATIC A/C CIRCUIT

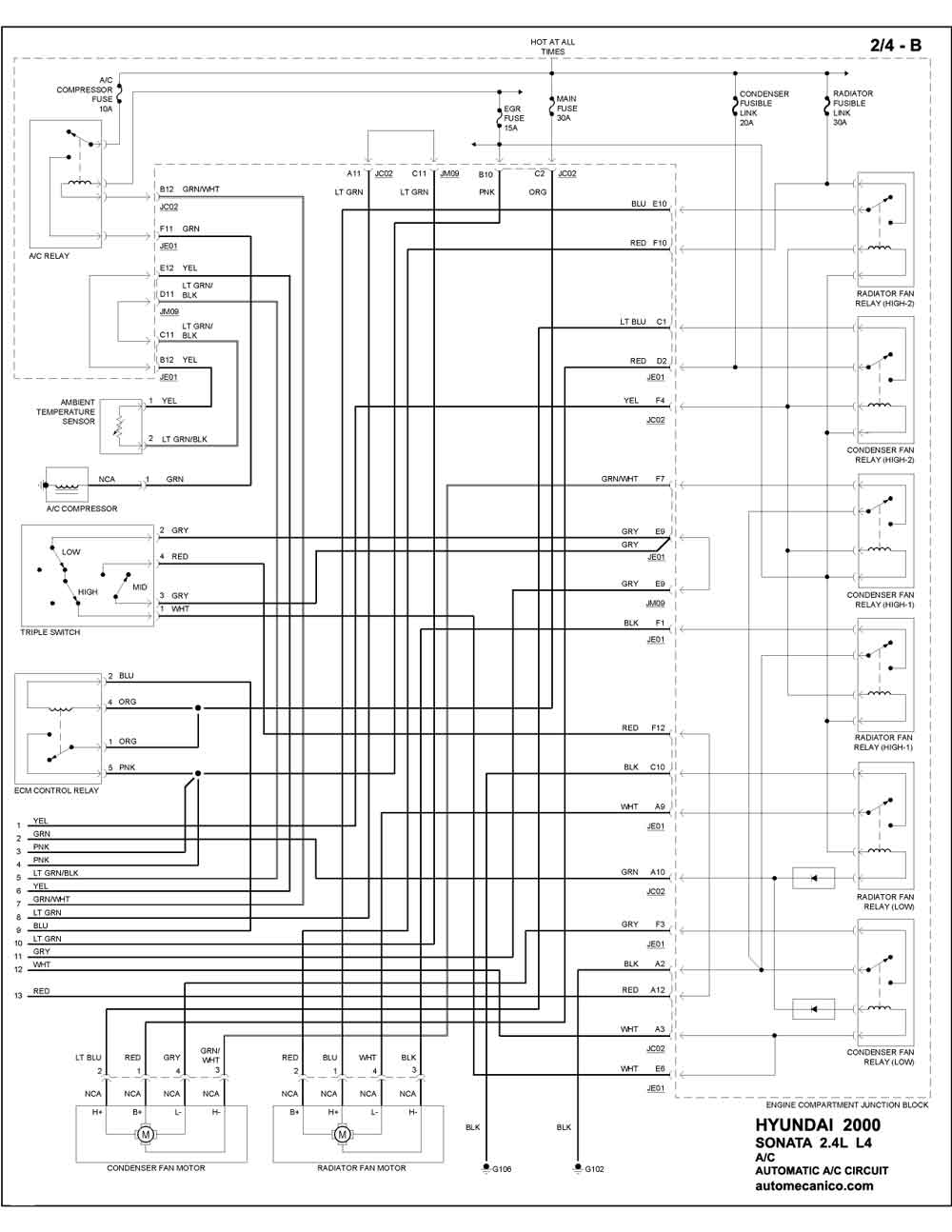

2.4L 4 CILINDROS 2/4B AUTOMATIC A/C CIRCUIT

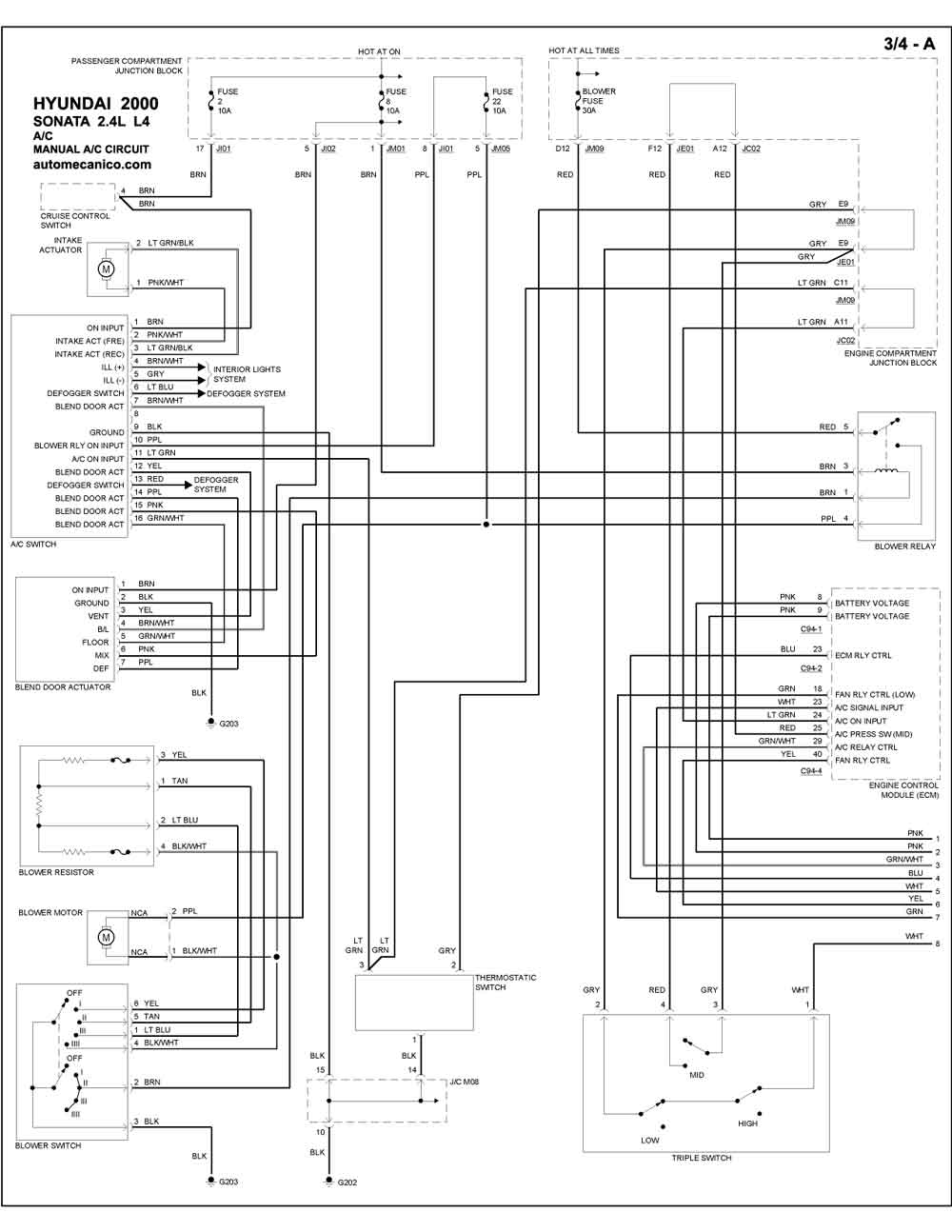

2.4L 4 CILINDROS 3/4A MANUAL A/C CIRCUIT

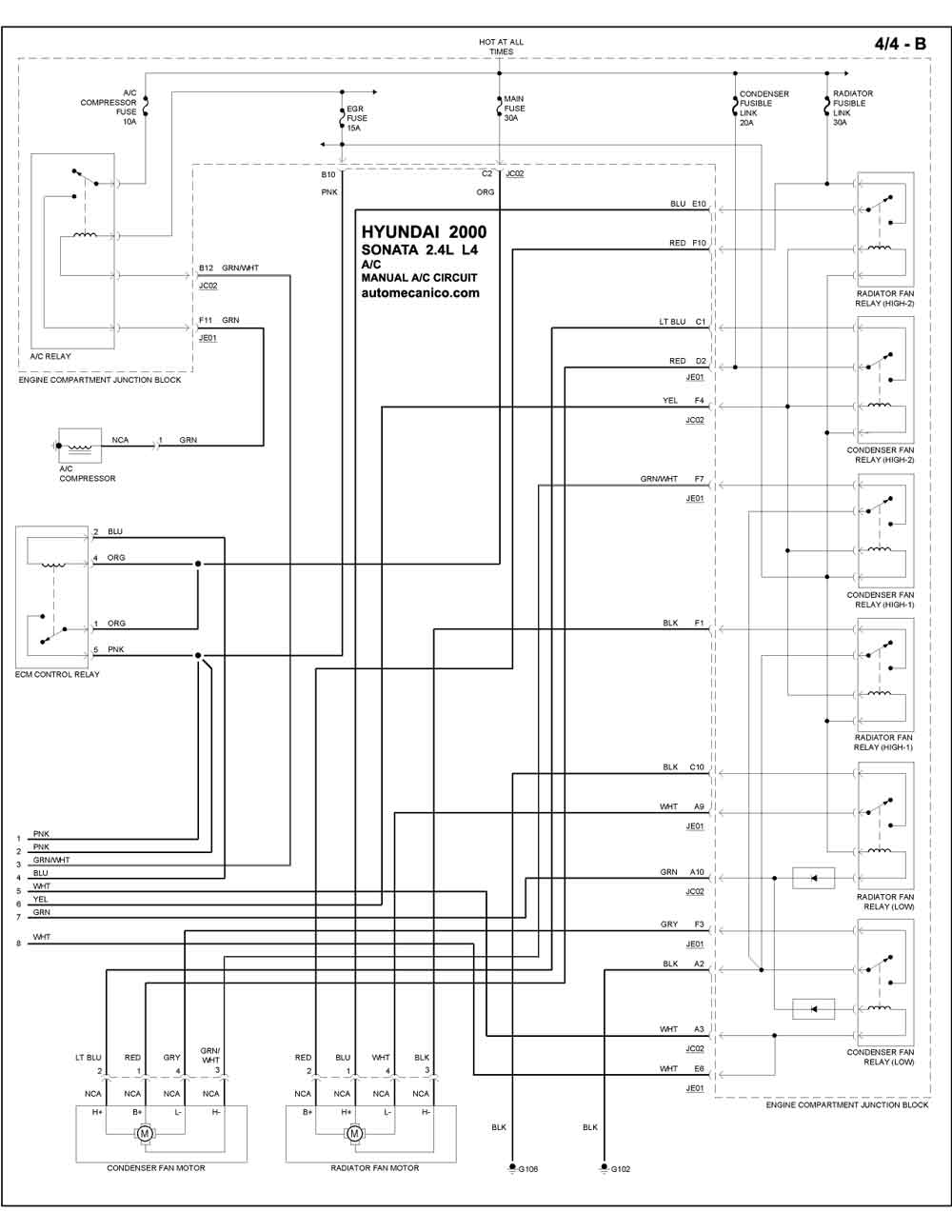

2.4L 4 CILINDROS 4/4B MANUAL A/C CIRCUIT
SONATA

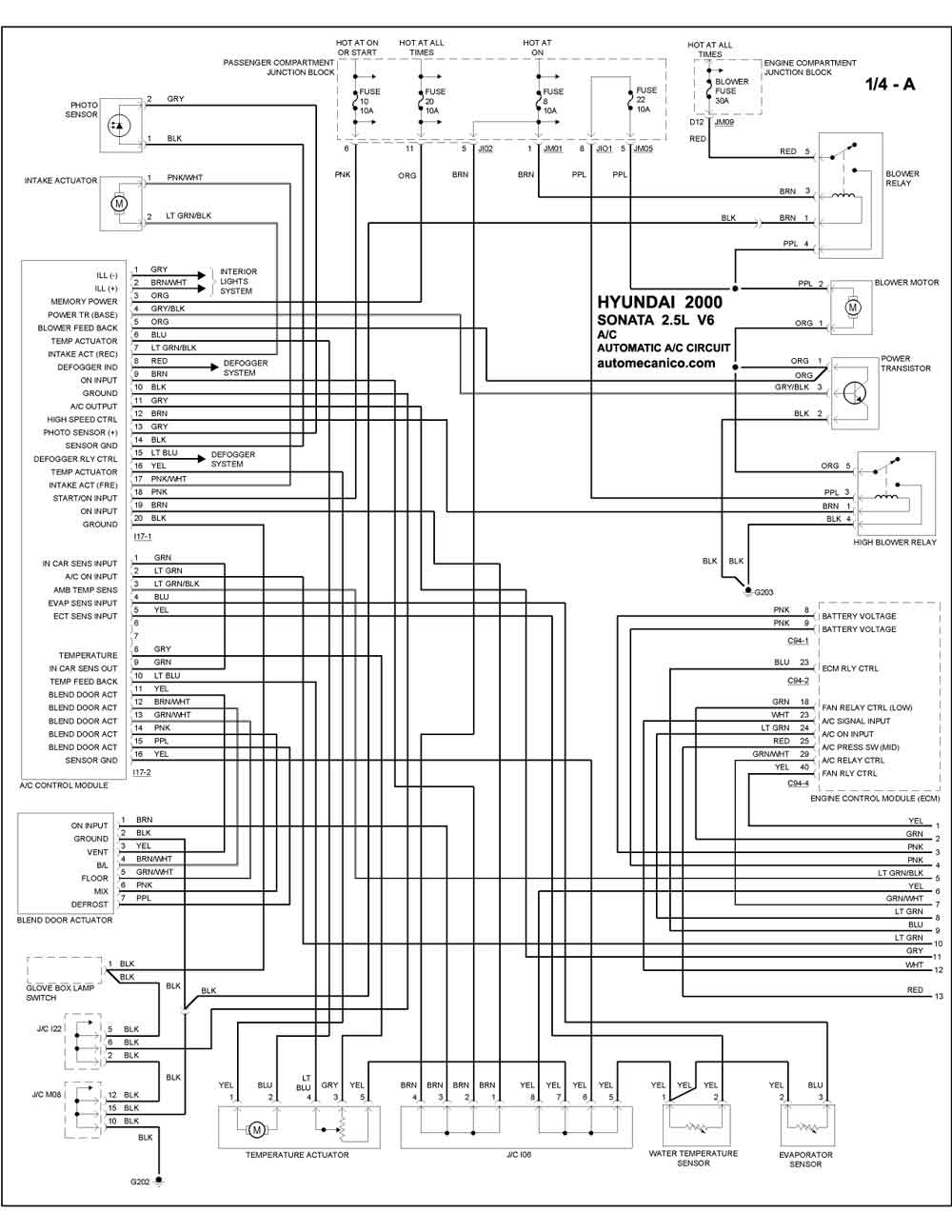

2.5L 6 CILINDROS 1/4A AUTOMATIC A/C CIRCUIT
2.5L 6 CILINDROS 2/4B AUTOMATIC A/C CIRCUIT
2.5L 6 CILINDROS 3/4A MANUAL A/C CIRCUIT
2.5L 6 CILINDROS 4/4B MANUAL A/C CIRCUIT
TIBURON

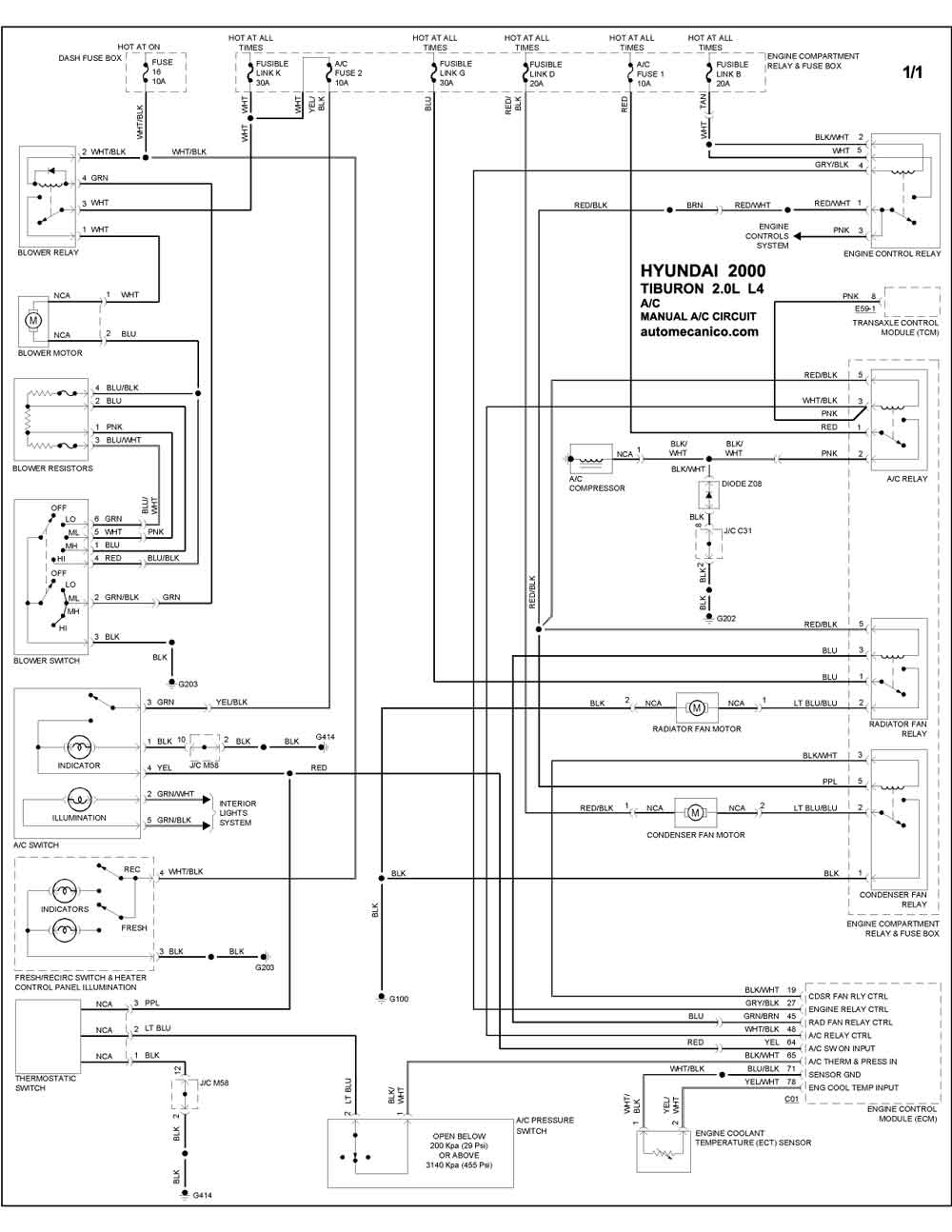

2.0L 4 CILINDROS 1/1 MANUAL A/C CIRCUIT
