| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - HONDA 2000 |
2000 - Diagramas HONDA : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - HONDA 2000 |
| ACCORD | |
| 2.3L 4 CILINDROS 1/5A | AUTOMATIC A/C CIRCUIT |

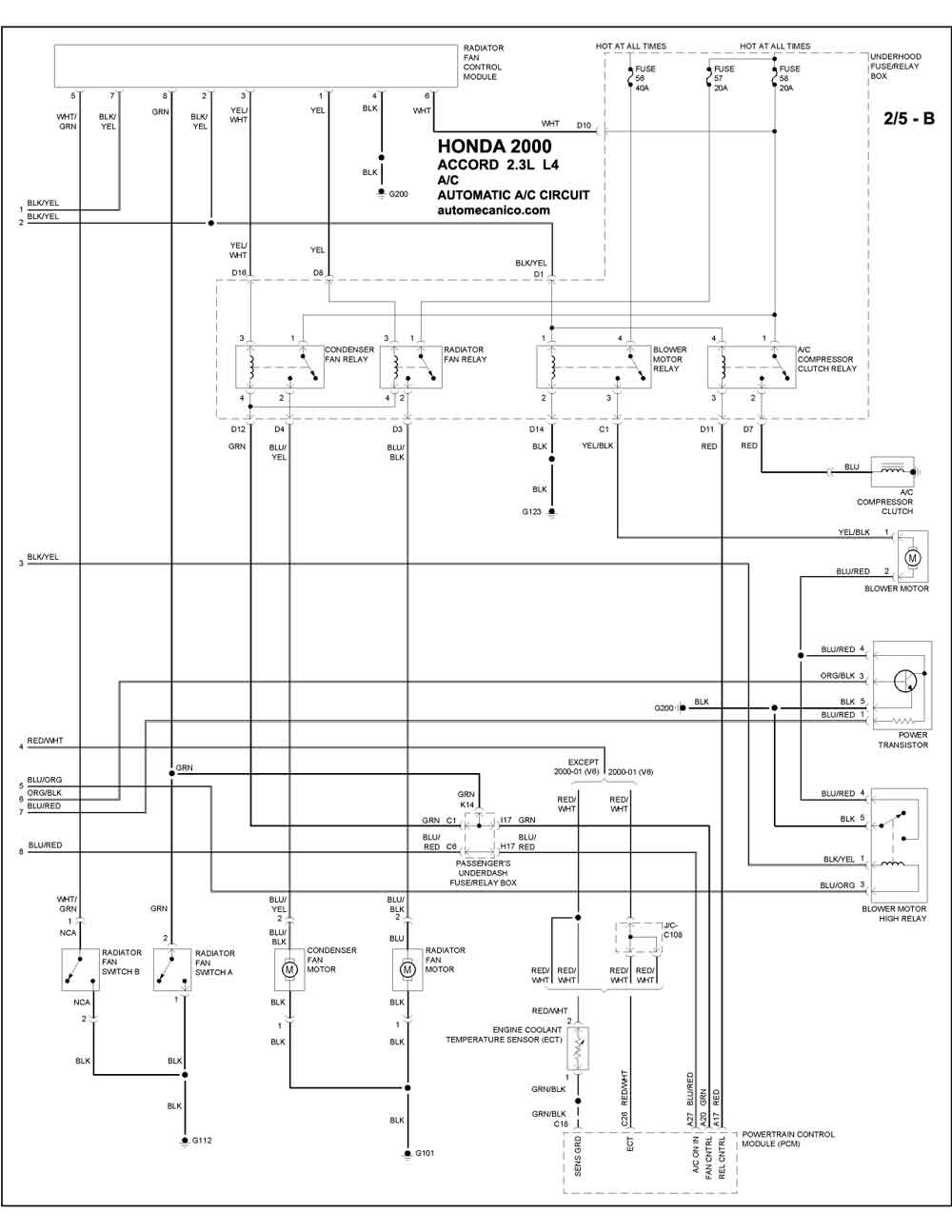

| 2.3L 4 CILINDROS 2/5B | AUTOMATIC A/C CIRCUIT |

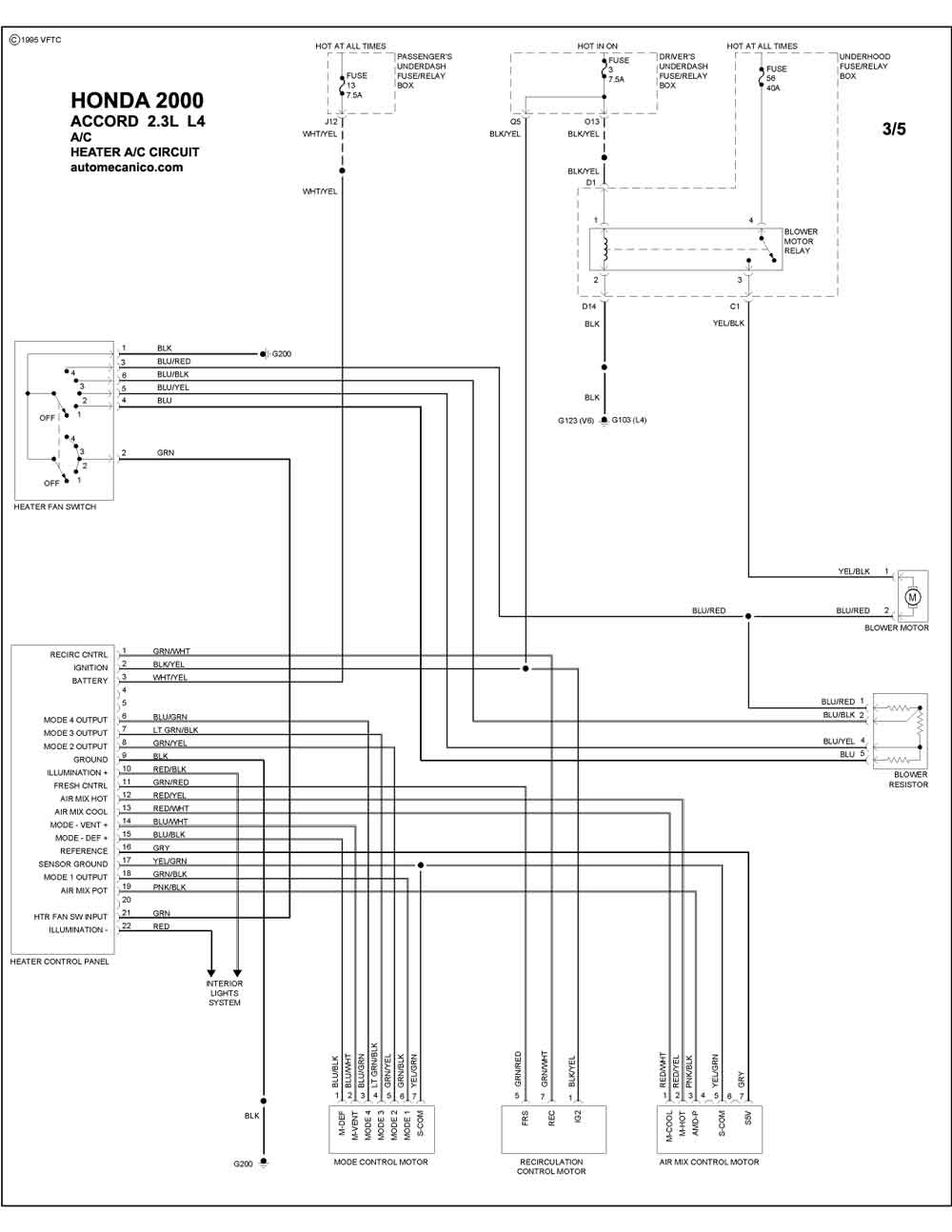

| 2.3L 4 CILINDROS 3/5 | HEATER A/C CIRCUIT |
| 2.3L 4 CILINDROS 4/5A | MANUAL A/C CIRCUIT |
| 2.3L 4 CILINDROS 5/5B | MANUAL A/C CIRCUIT |
| ACCORD | |

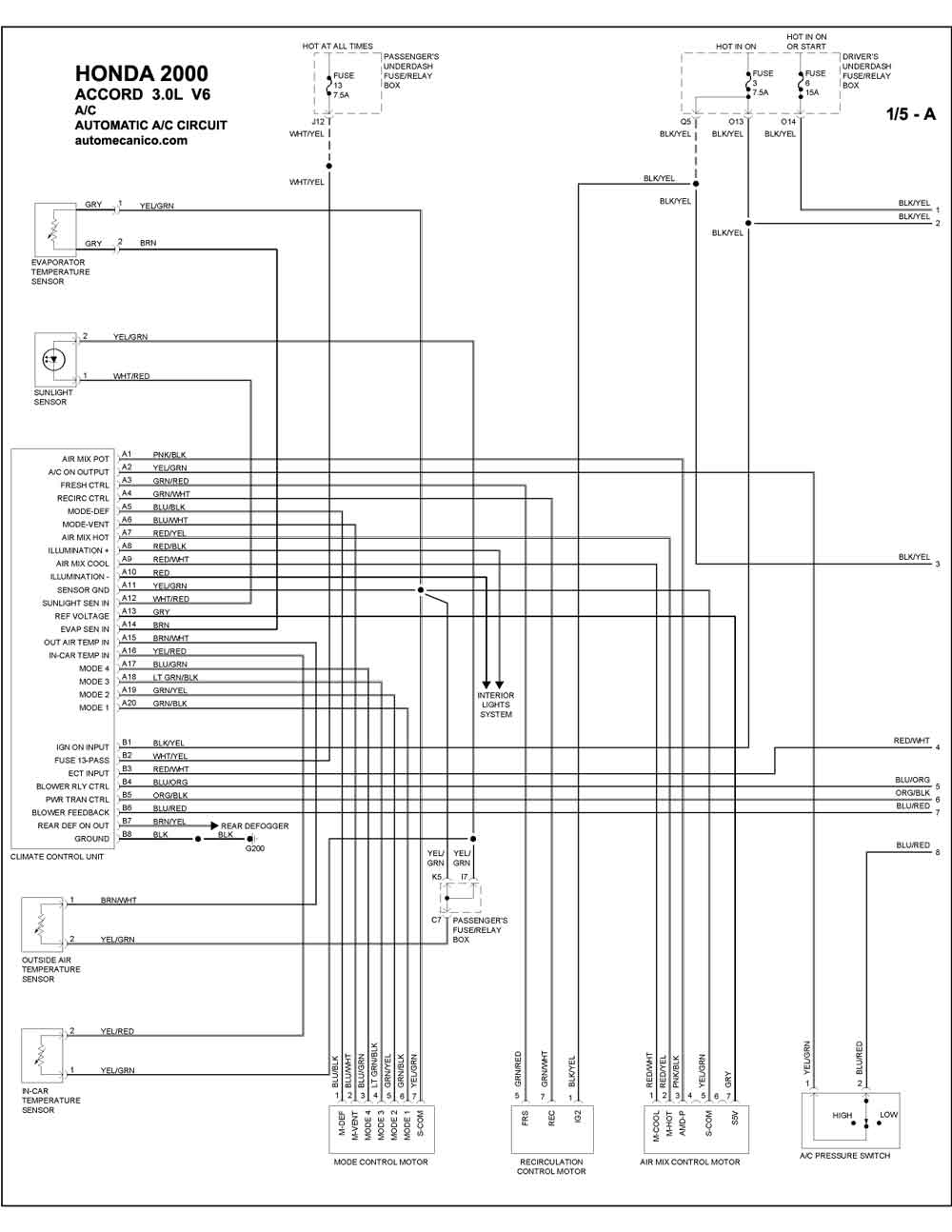

| 3.0L 6 CILINDROS 1/5A | AUTOMATIC A/C CIRCUIT |
| 3.0L 6 CILINDROS 2/5B | AUTOMATIC A/C CIRCUIT |
| 3.0L 6 CILINDROS 3/5 | HEATER A/C CIRCUIT |

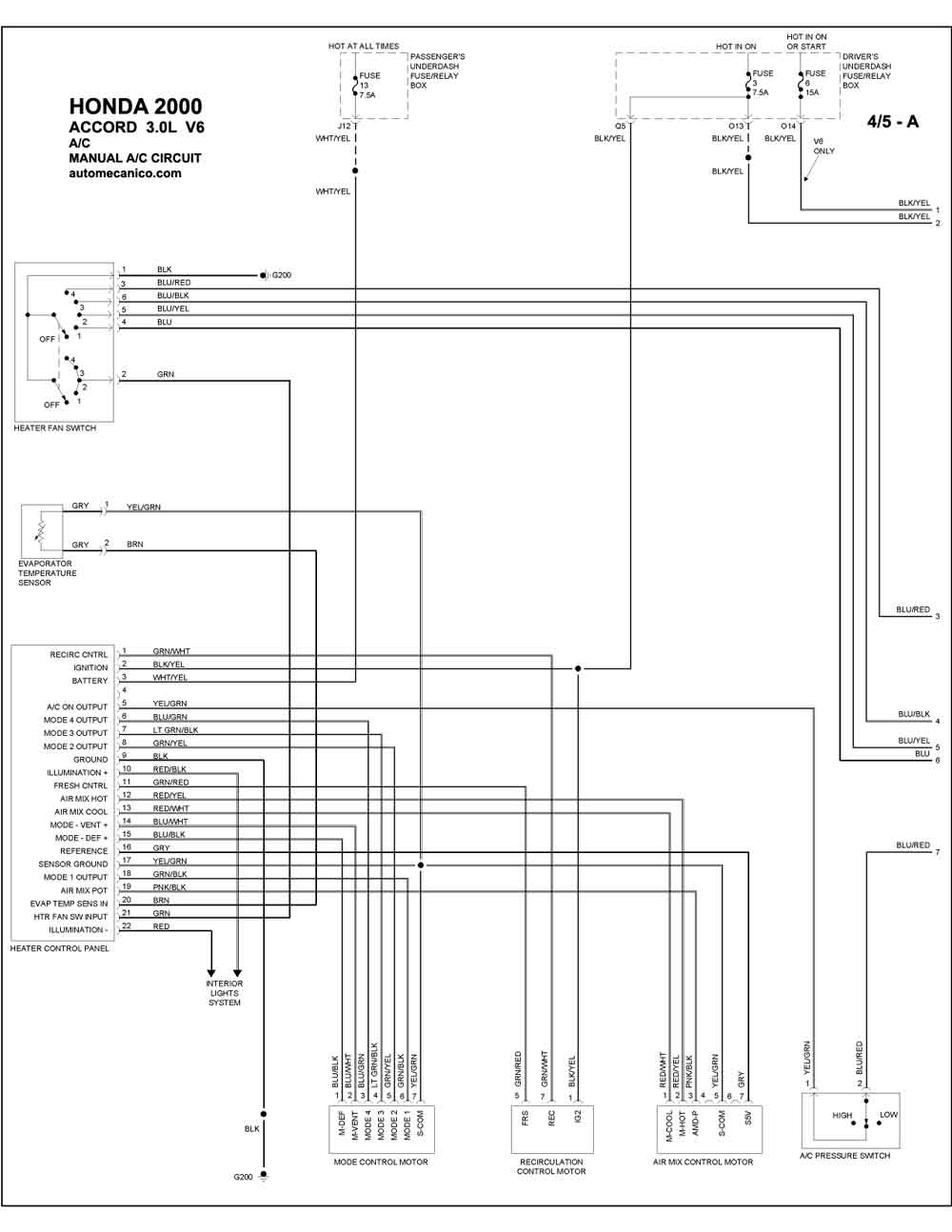

| 3.0L 6 CILINDROS 4/5A | MANUAL A/C CIRCUIT |

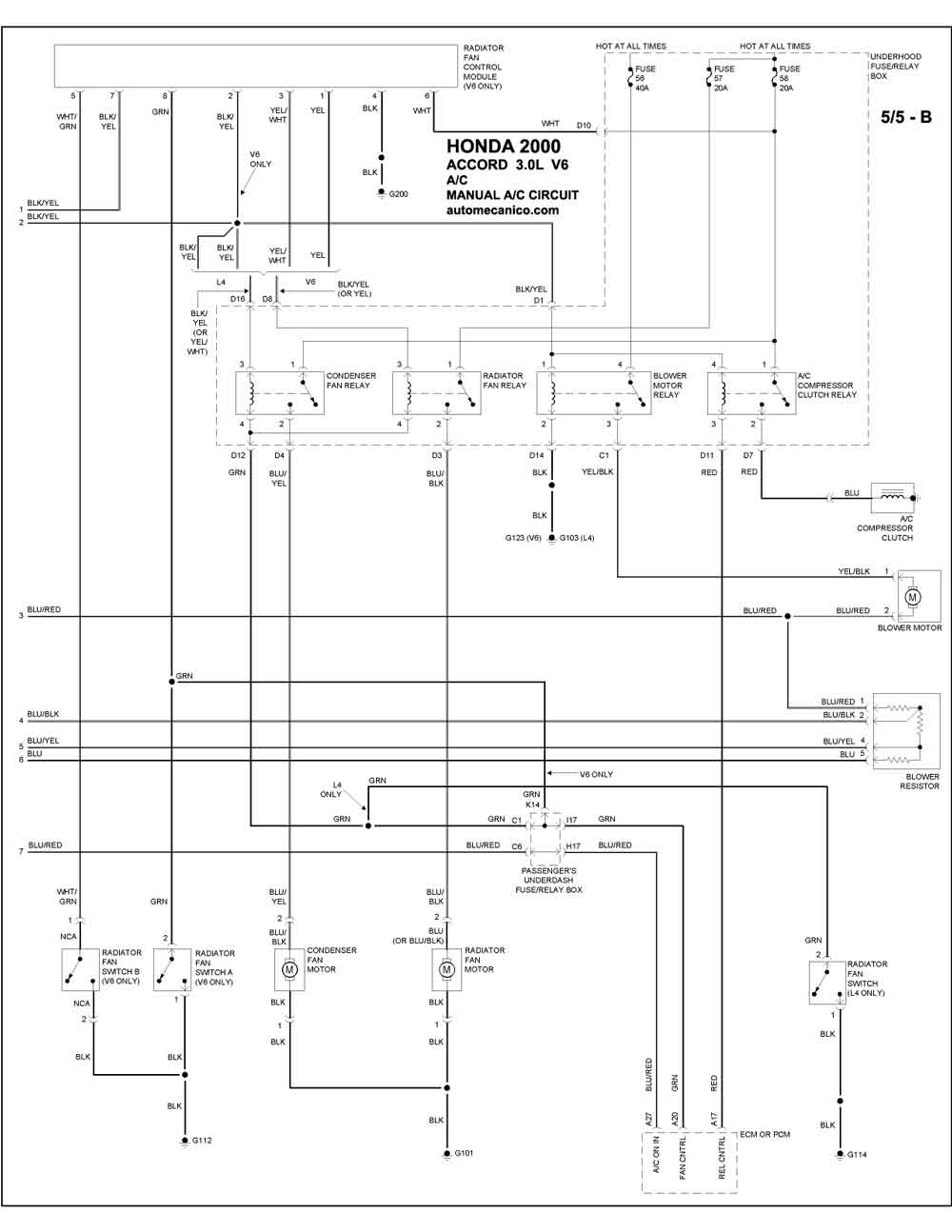

| 3.0L 6 CILINDROS 5/5B | MANUAL A/C CIRCUIT |
| CIVIC | |

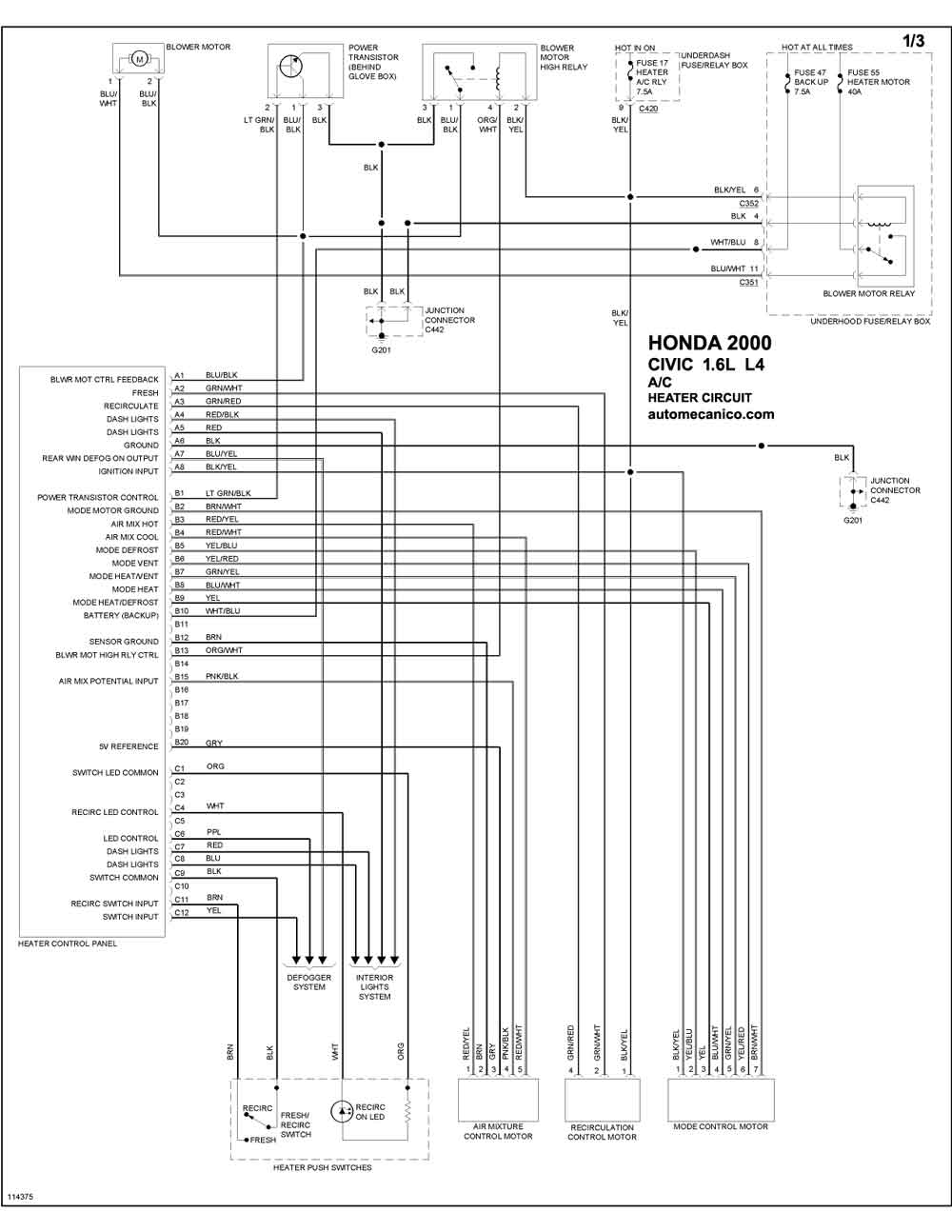

| 1.6L 4 CILINDROS 1/3 | HEATER A/C CIRCUIT |

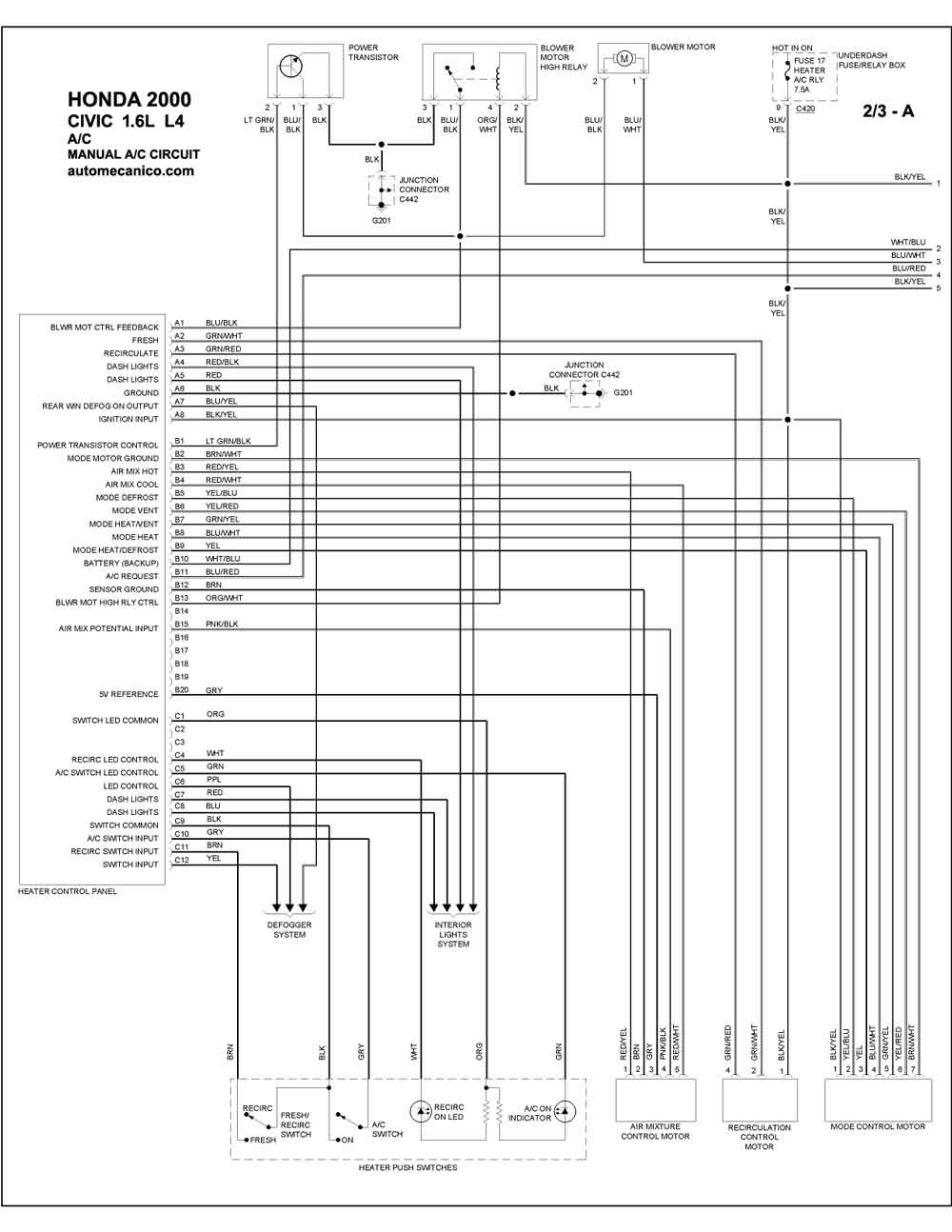

| 1.6L 4 CILINDROS 2/3A | MANUAL A/C CIRCUIT |
| 1.6L 4 CILINDROS 3/3B | MANUAL A/C CIRCUIT |
| CR-V | |

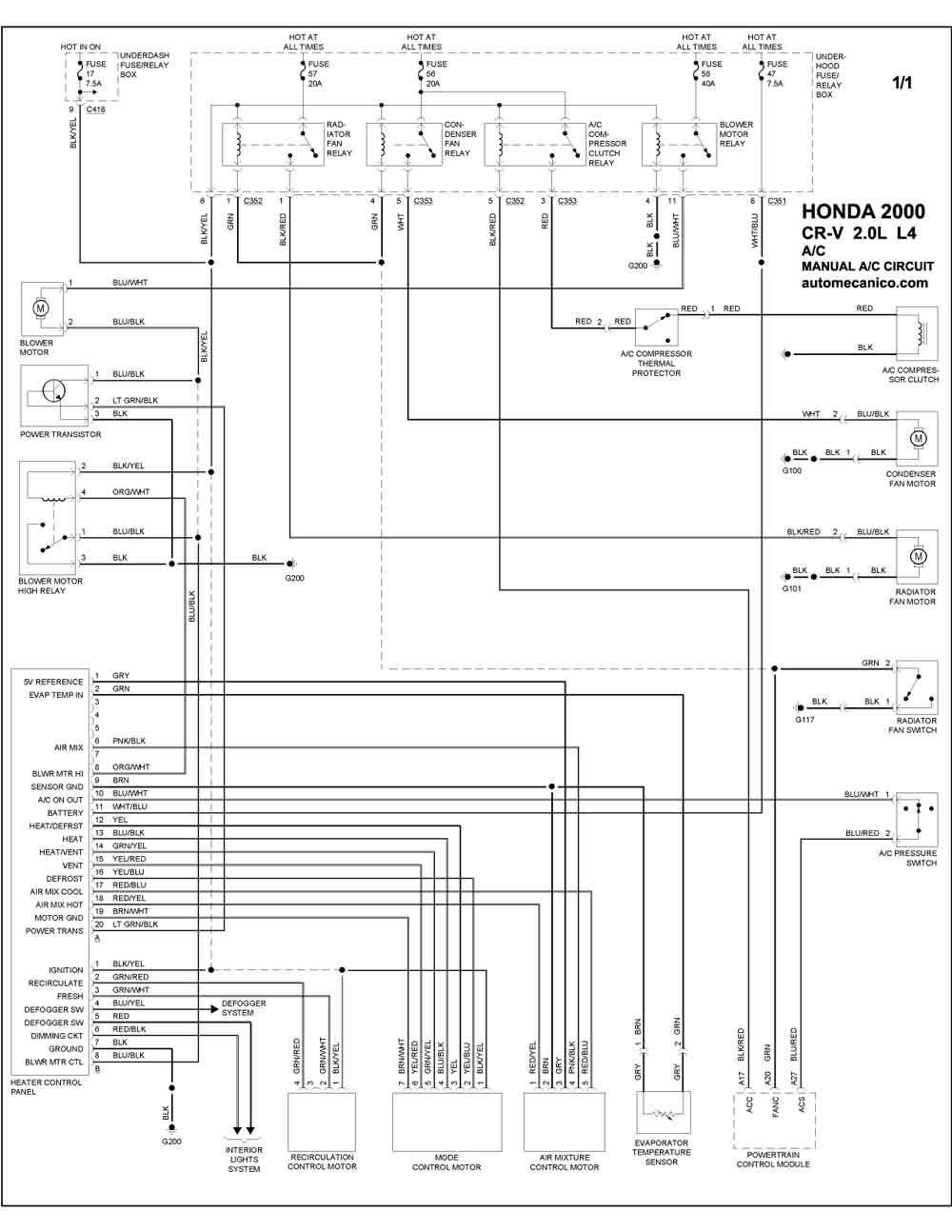

| 2.0L 4 CILINDROS 1/1 | MANUAL A/C CIRCUIT |
| INSIGHT | |

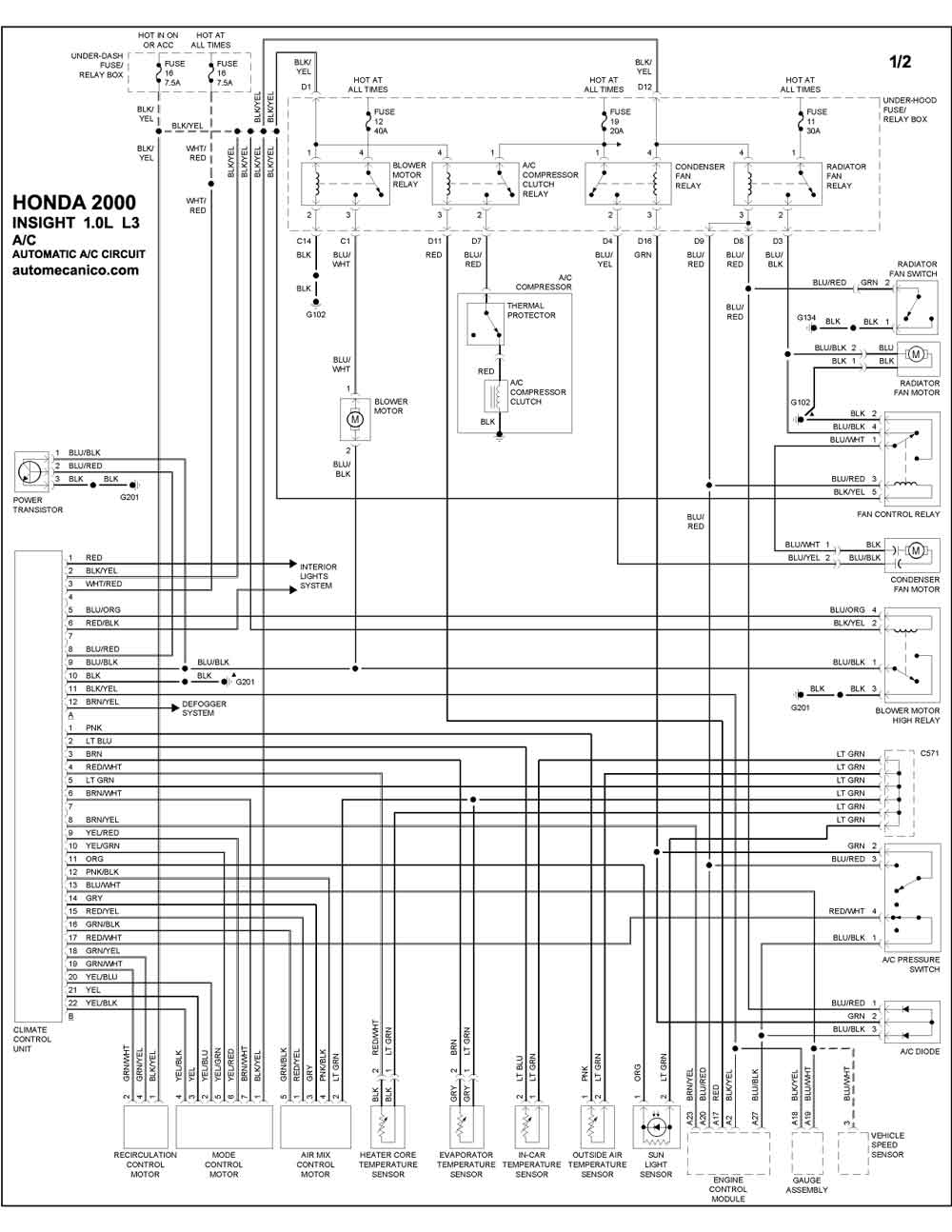

| 1.0L 3 CILINDROS 1/2 | AUTOMATIC A/C CIRCUIT |

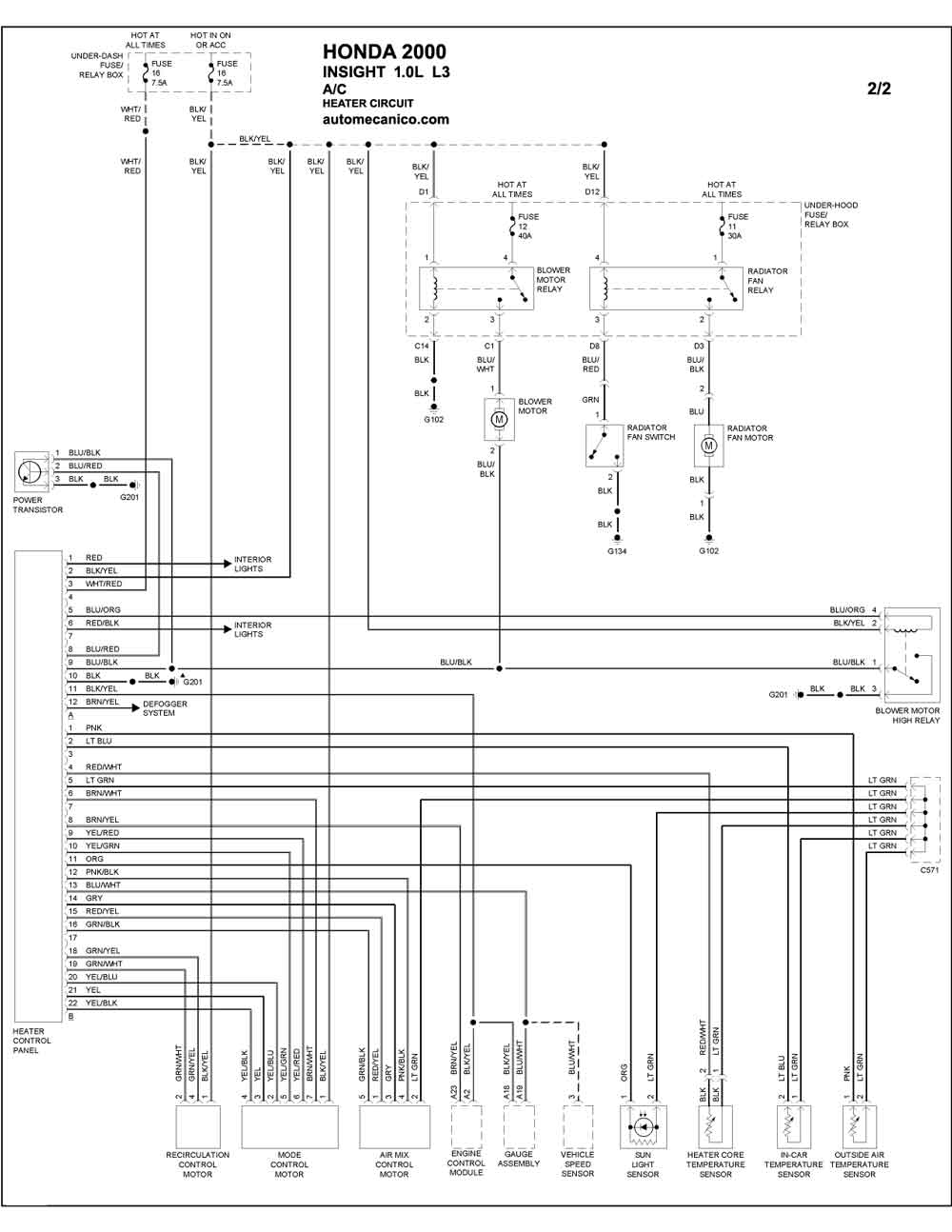

| 1.0L 3 CILINDROS 2/2 | HEATER A/C CIRCUIT |
