| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - GMC 2000 |
2000 - Diagramas GMC : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - GMC 2000 |
| SONOMA | |
| 2.2L 4 CILINDROS 1/3 | COMPRESSOR CIRCUIT - MANUAL A/C |

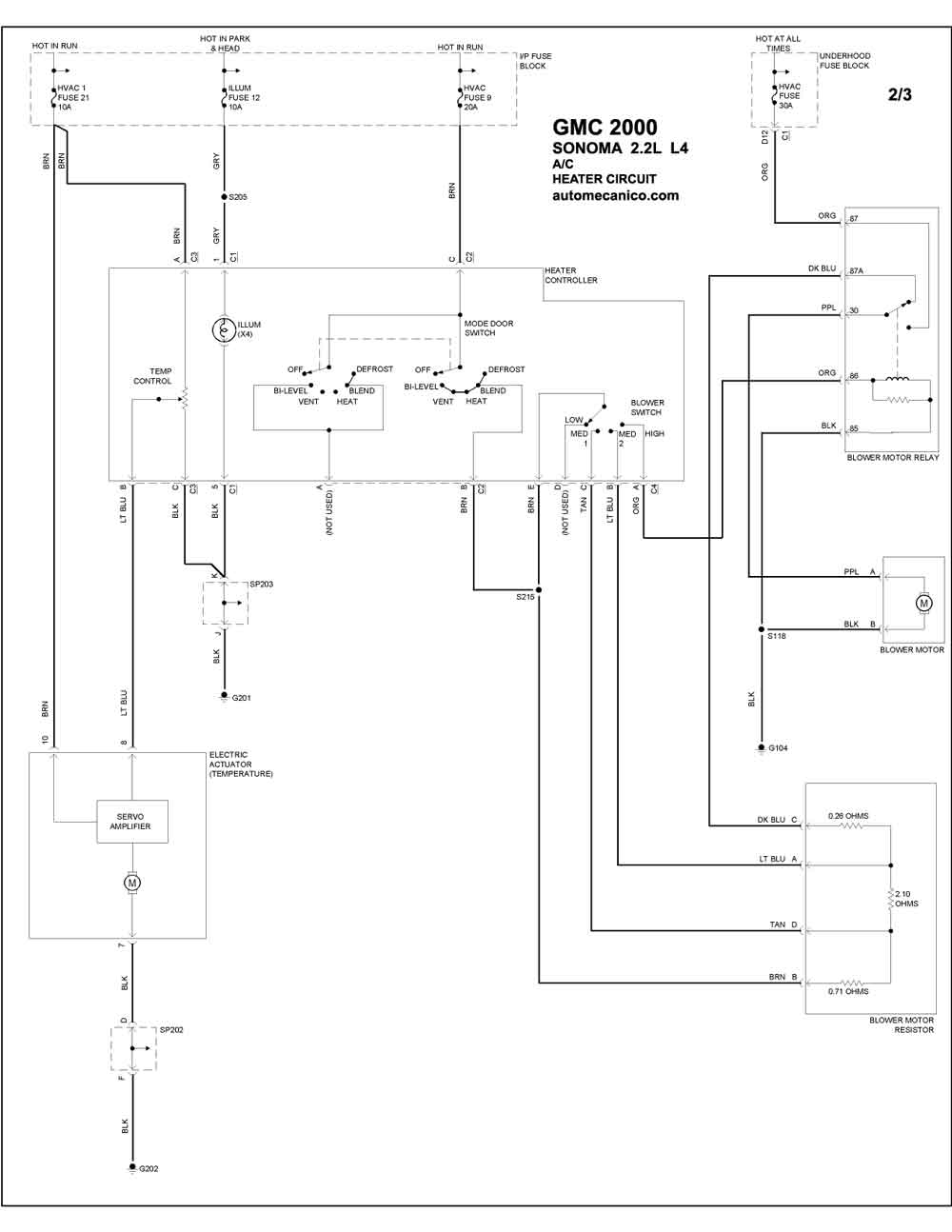

| 2.2L 4 CILINDROS 2/3 | HEATER CIRCUIT |

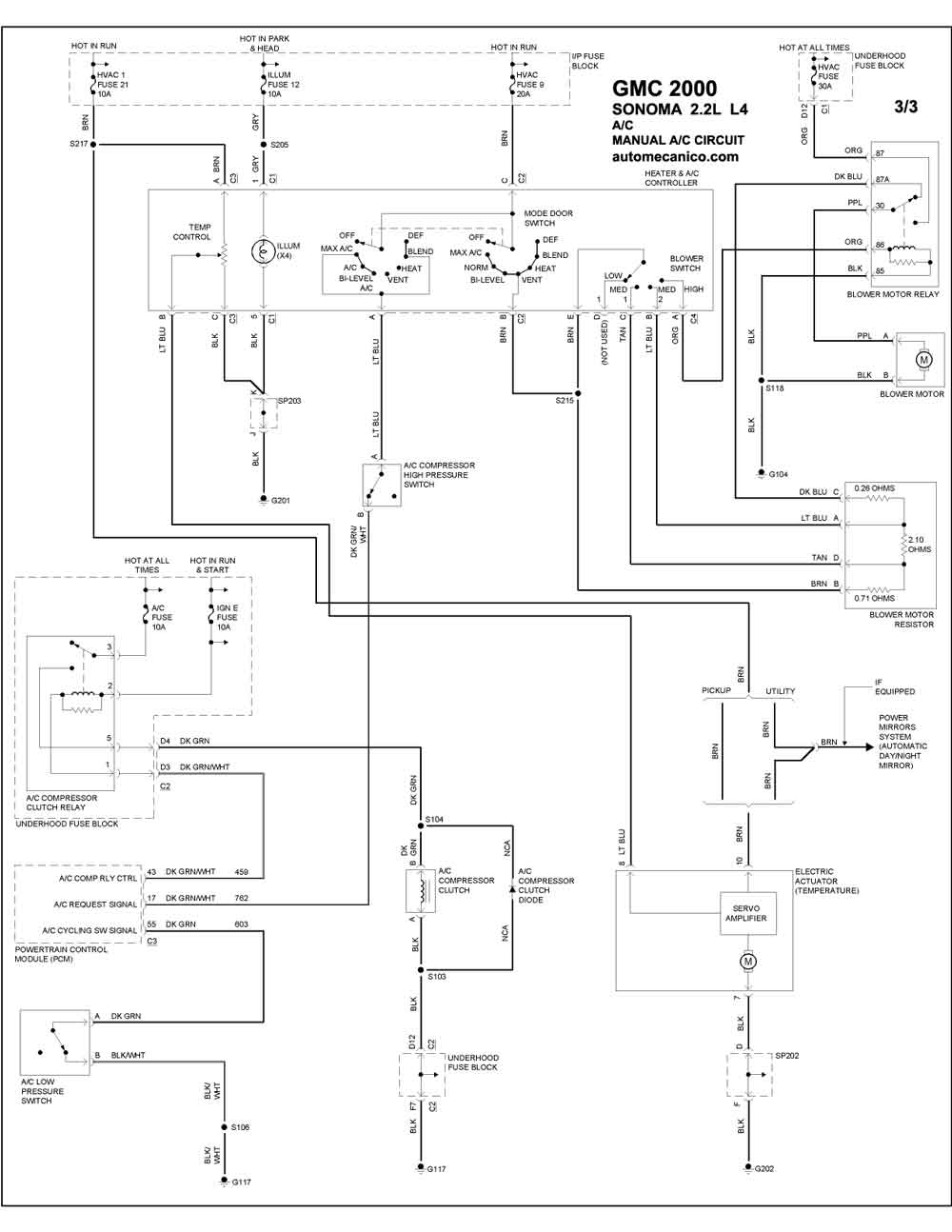

| 2.2L 4 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| SONOMA | |

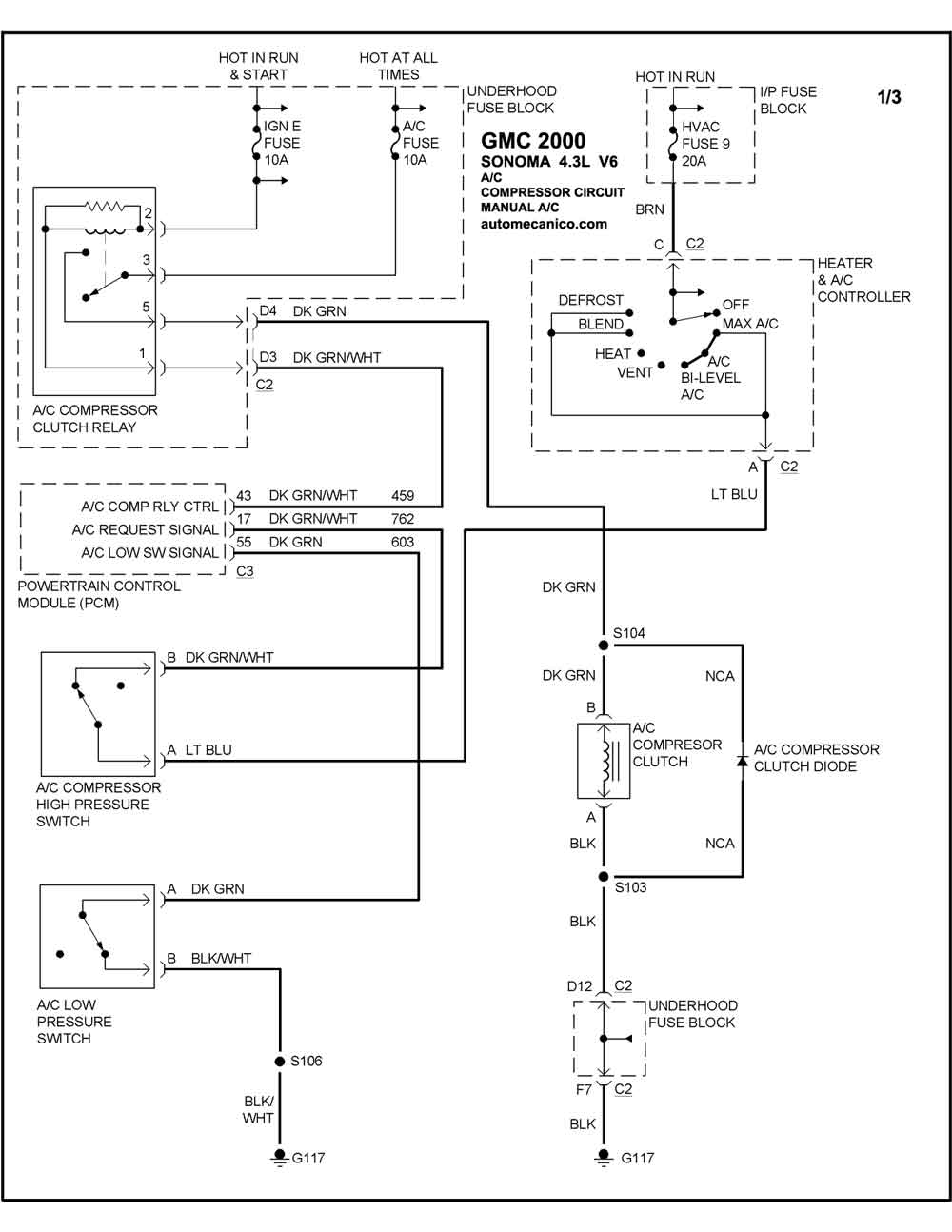

| 4.3L 6 CILINDROS 1/3 | COMPRESSOR CIRCUIT - MANUAL A/C |
| 4.3L 6 CILINDROS 2/3 | HEATER CIRCUIT |
| 4.3L 6 CILINDROS 3/3 | MANUAL A/C CIRCUIT |
| Volver al indice principal |
