| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - FORD 2000 |
| CONTOUR | |
| 2.0L 4 CILINDROS | HEATER CIRCUIT 1/3 |

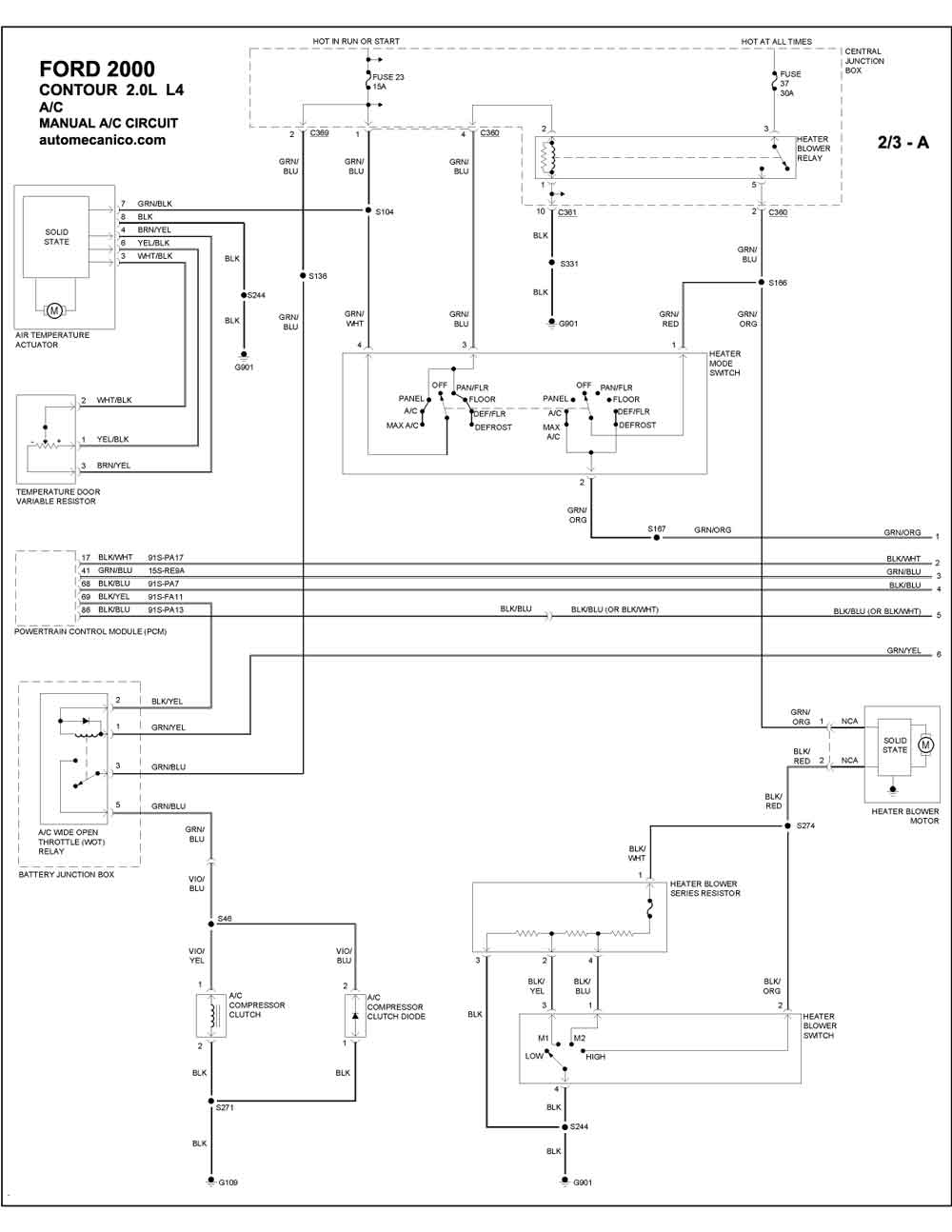

| 2.0L 4 CILINDROS | MANUAL A/C CIRCUIT 2/3A |
| 2.0L 4 CILINDROS | MANUAL A/C CIRCUIT 3/3B |
| CONTOUR | |

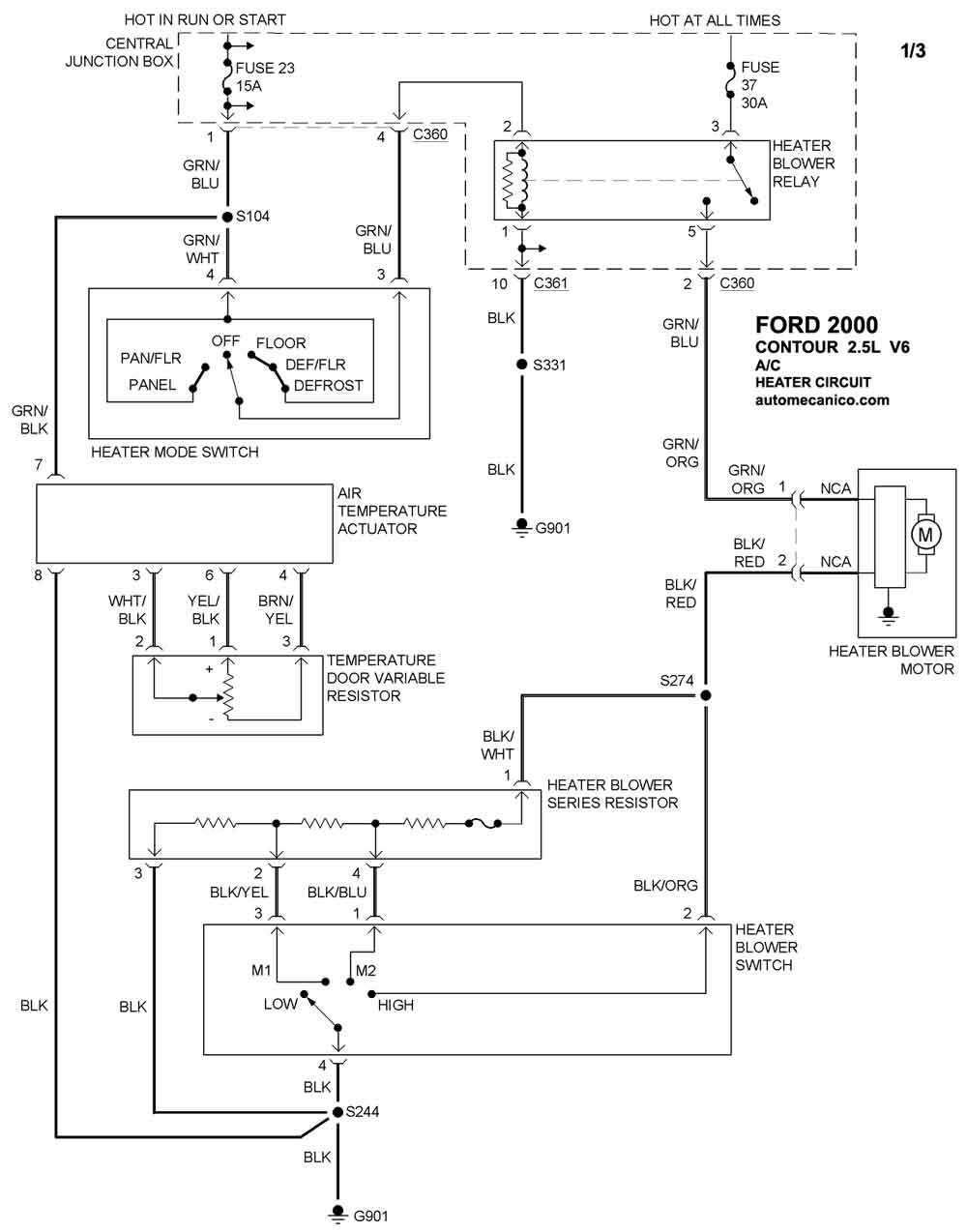

| 2.5L 6 CILINDROS | HEATER CIRCUIT 1/3 |
| 2.5L 6 CILINDROS | MANUAL A/C CIRCUIT 2/3A |

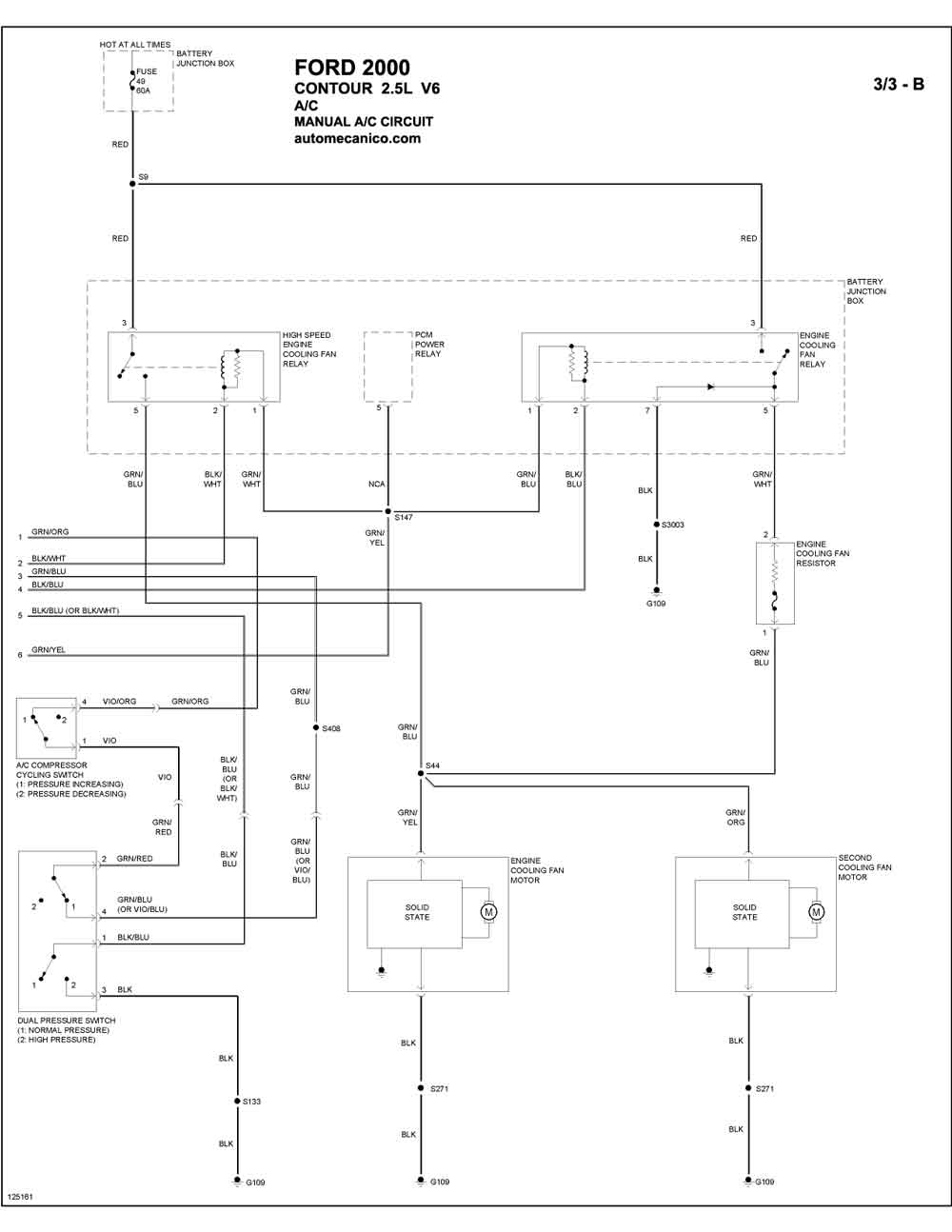

| 2.5L 6 CILINDROS | MANUAL A/C CIRCUIT 3/3B |
| CROWN VICTORIA | |

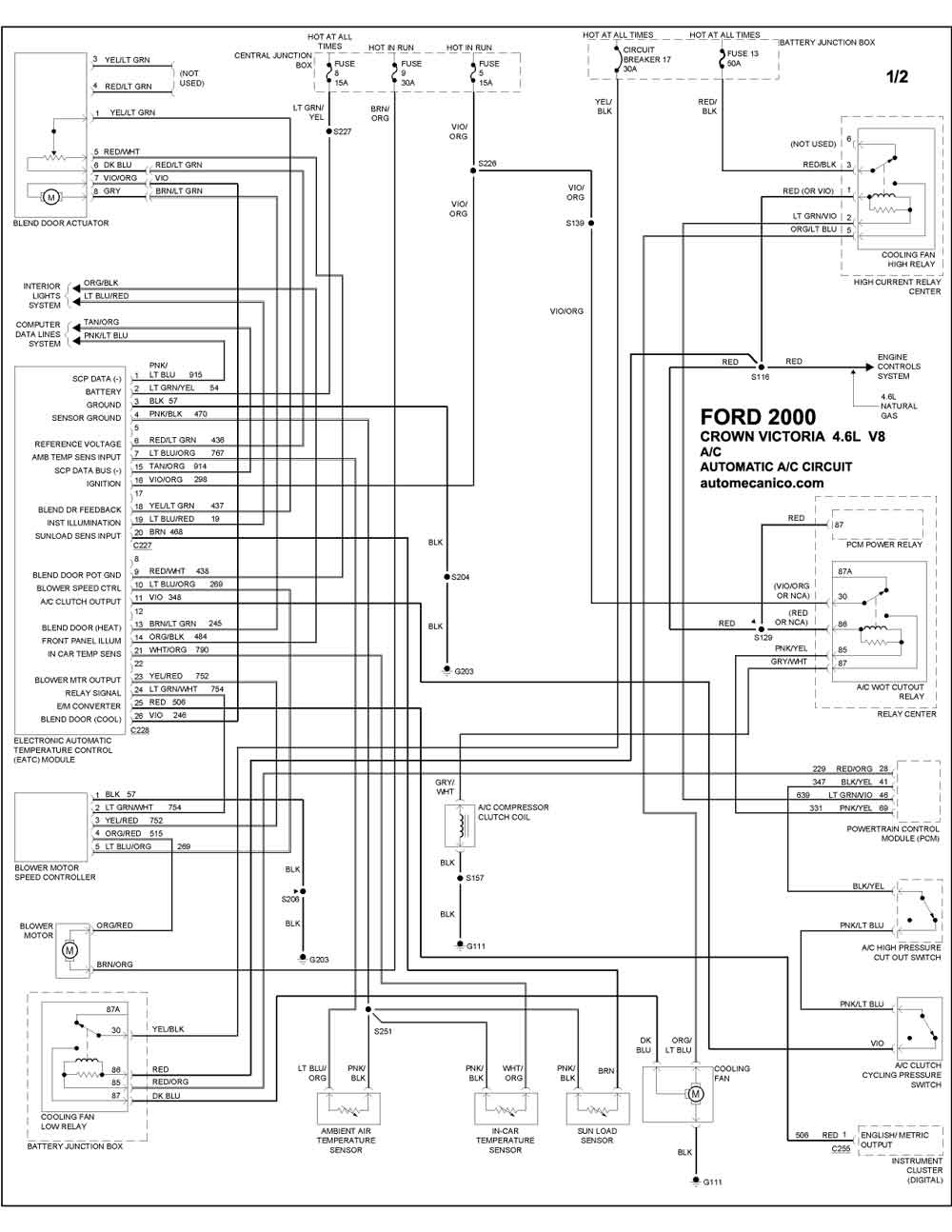

| 4.6L 8 CILINDROS | AUTOMATIC A/C CIRCUIT 1/2 |

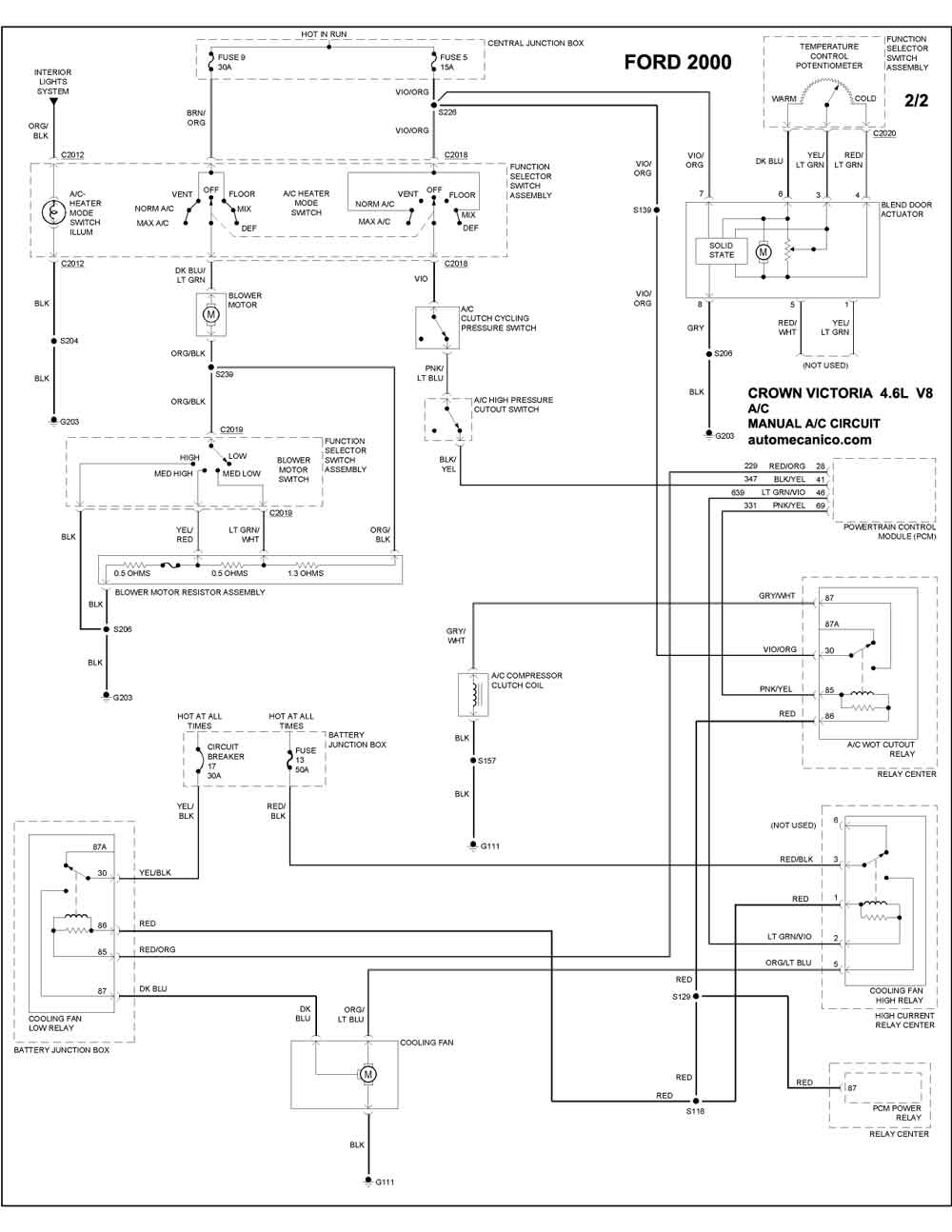

| 4.6L 8 CILINDROS | MANUAL A/C CIRCUIT 2/2 |
