| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - DODGE 2000 |
2000 - Diagramas DODGE : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - DODGE 2000 |
| RAM 2500 PICKUP | |

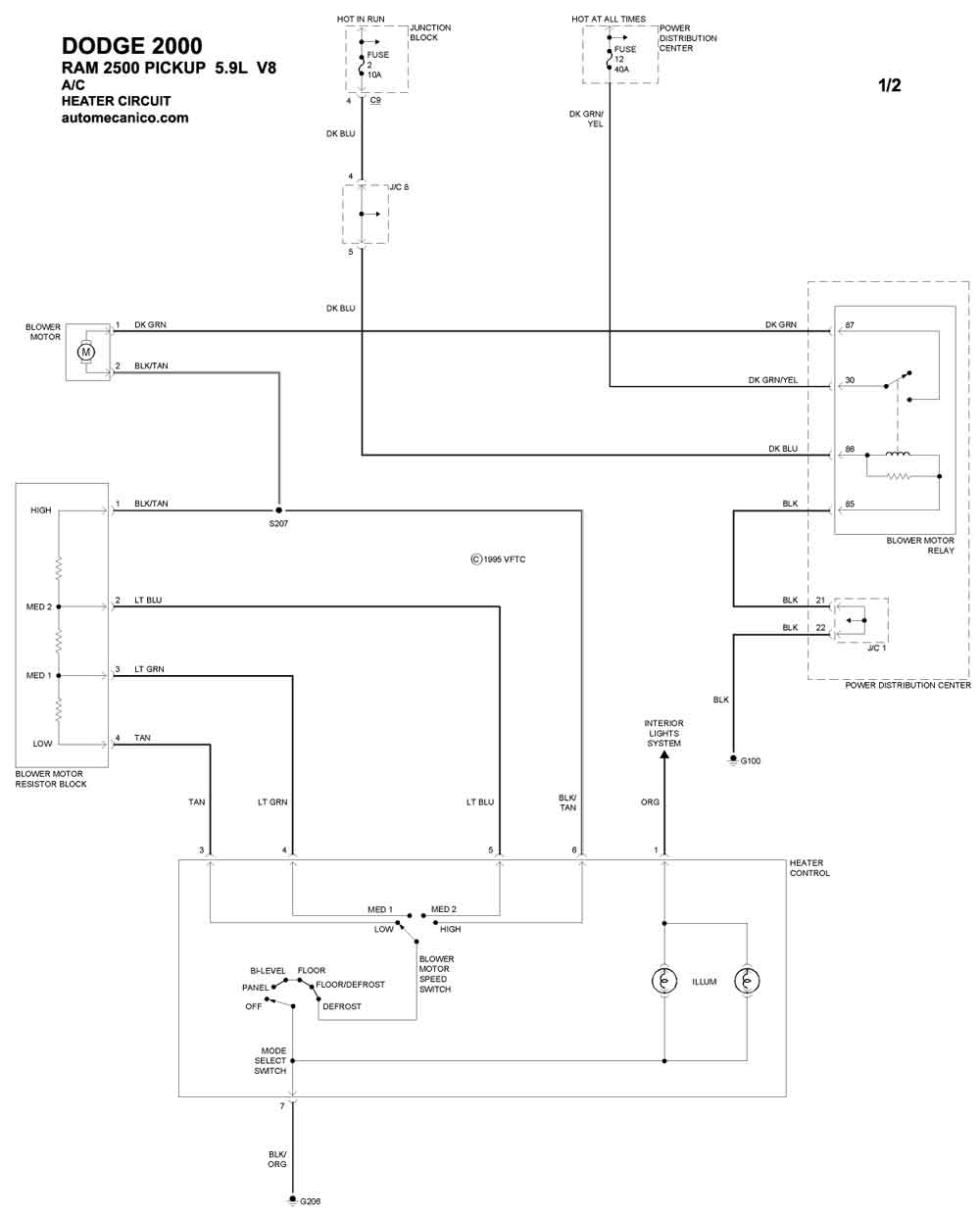

| 5.9L 8 CILINDROS | HEATER CIRCUIT 1/2 |

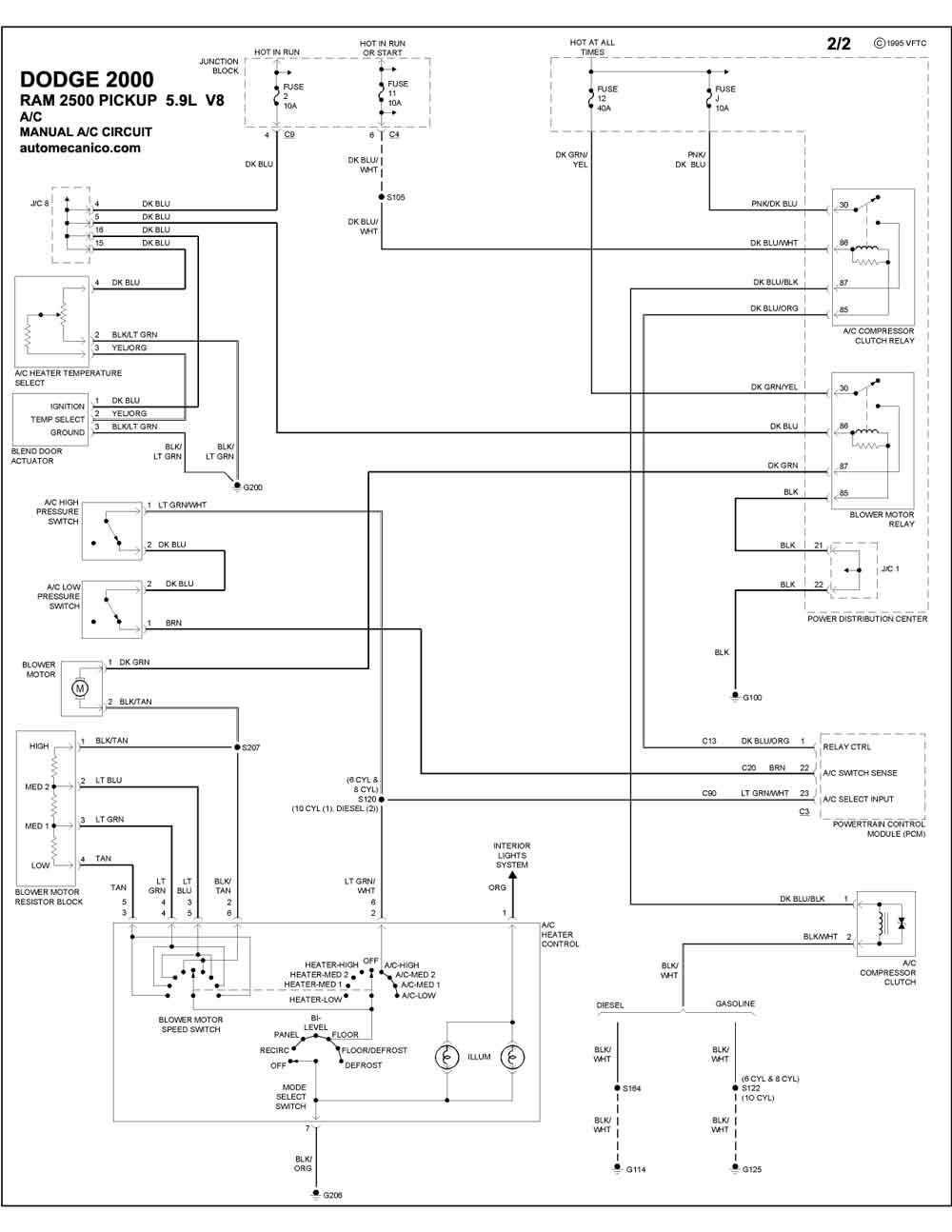

| 5.9L 8 CILINDROS | MANUAL A/C CIRCUIT 2/2 |
| RAM 2500 PICKUP | |
| 8.0L 10 CILINDROS | HEATER CIRCUIT 1/2 |
| 8.0L 10 CILINDROS | MANUAL A/C CIRCUIT 2/2 |
| RAM 2500 VAN | |

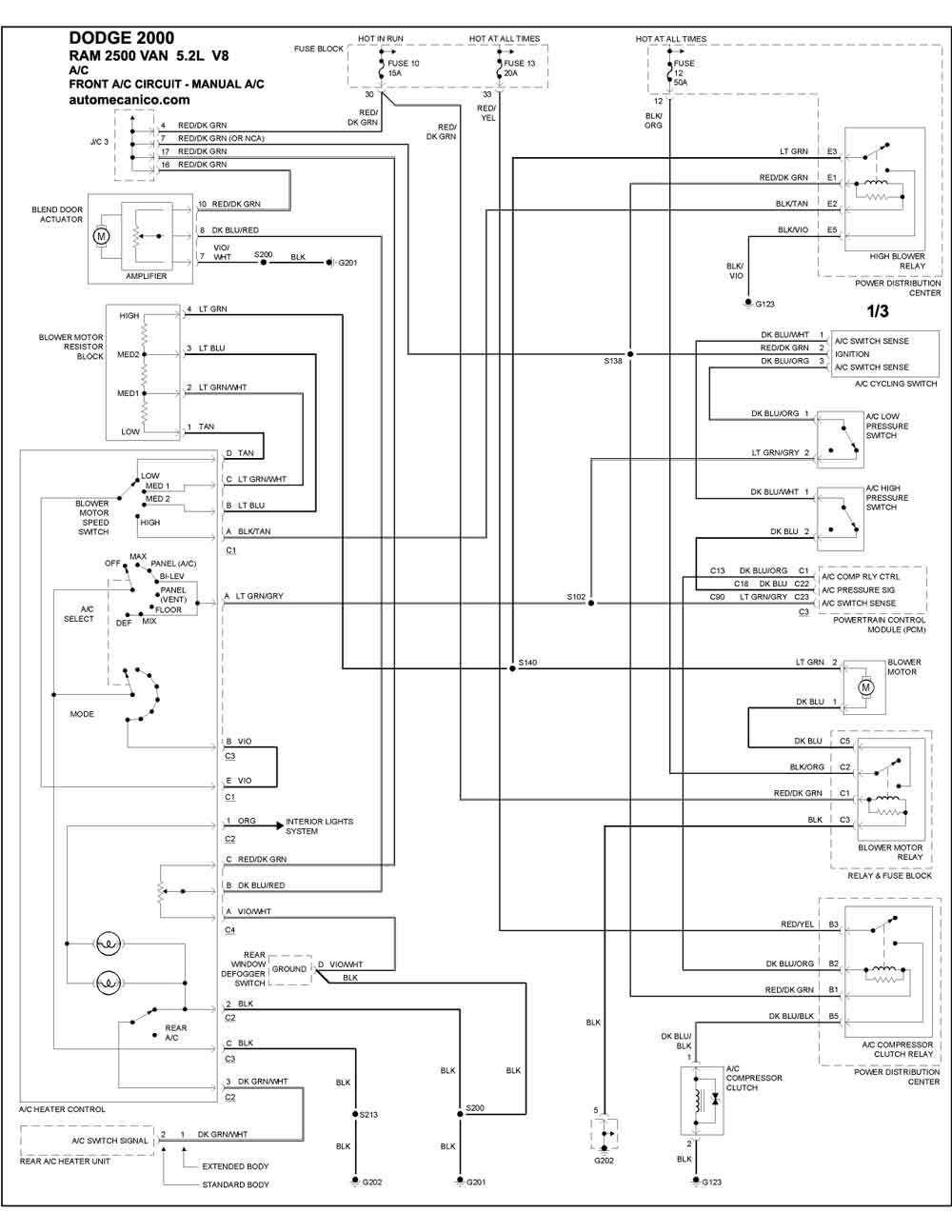

| 5.2L 8 CILINDROS | FRONT A/C CIRCUIT - MANUAL A/C 1/3 |

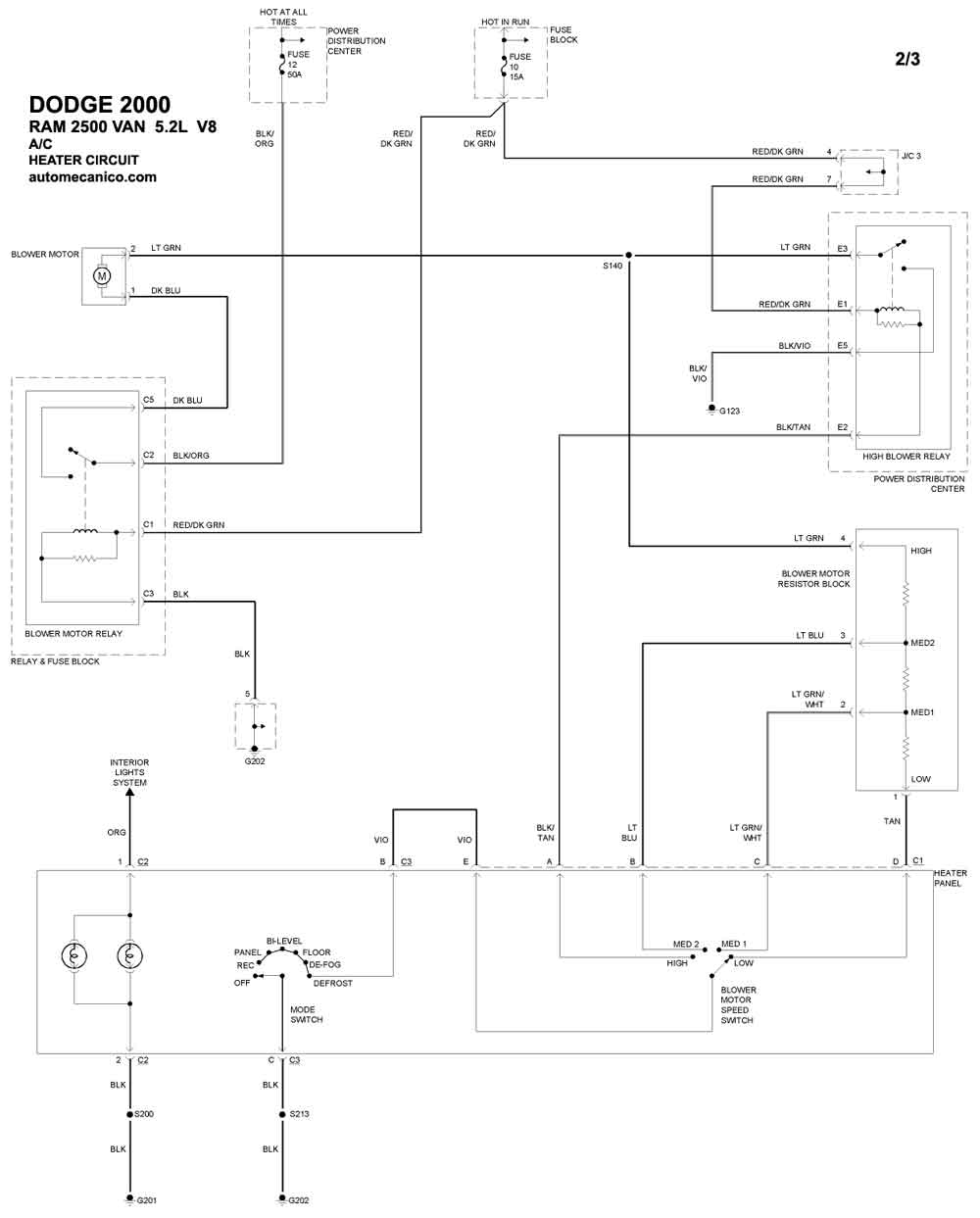

| 5.2L 8 CILINDROS | HEATER CIRCUIT 2/3 |
| 5.2L 8 CILINDROS | REAR A/C CIRCUIT 3/3 |
| RAM 2500 VAN | |
| 5.9L 8 CILINDROS | FRONT A/C CIRCUIT - MANUAL A/C 1/3 |
| 5.9L 8 CILINDROS | HEATER CIRCUIT 2/3 |

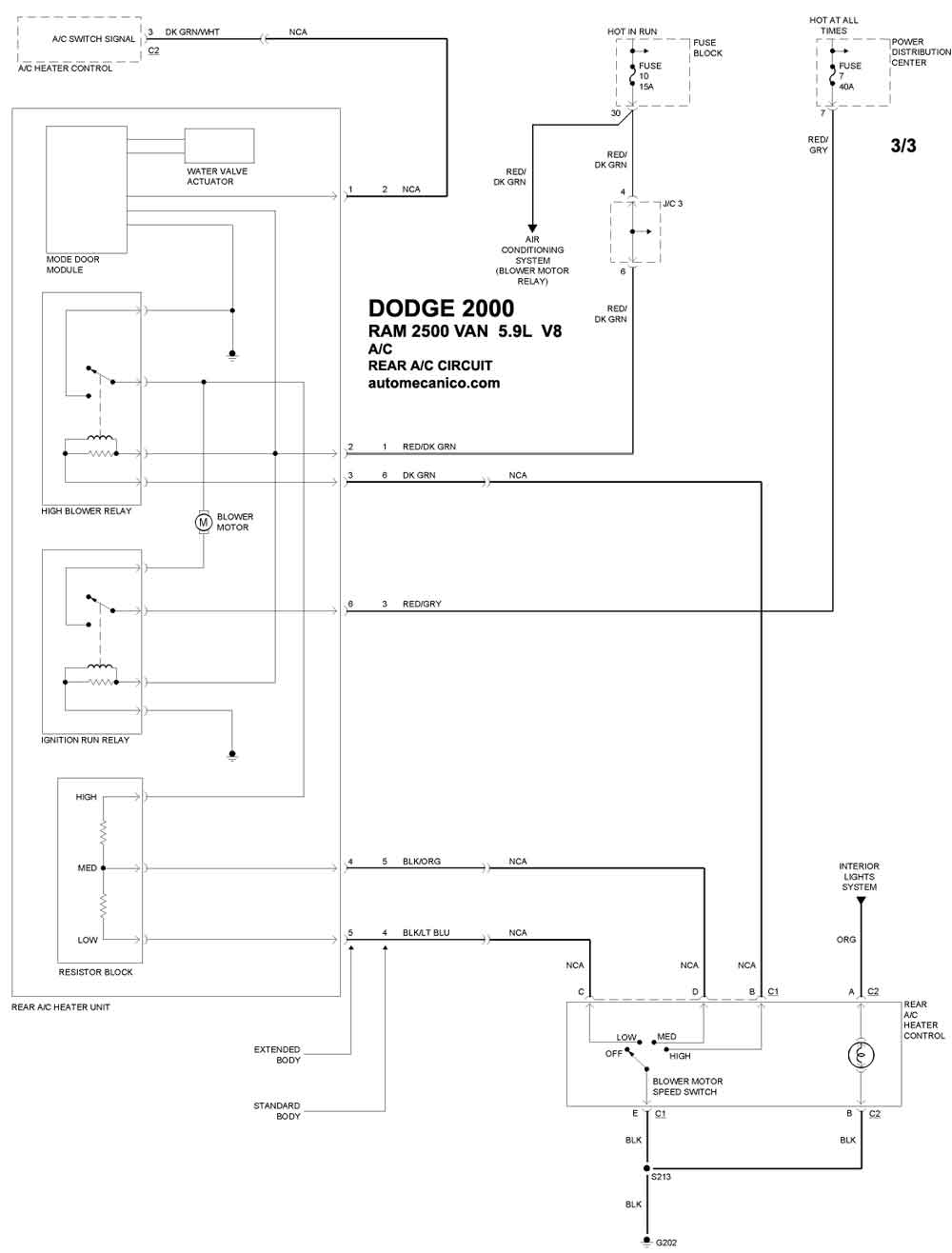

| 5.9L 8 CILINDROS | REAR A/C CIRCUIT 3/3 |
