| DIAGRAMAS - A/C AIRE ACONDICIONADO - MECANICA AUTOMOTRIZ - DAEWOO 2000 |
2000 - Diagramas DAEWOO : Circuito Electrico - Aire Acondicionado - 2000 |
| Que es un Diagrama?, para que sirve un Diagrama electrico automotriz?.
Grafica que representa la relacion entre los diferentes componentes de un conjunto, o sistema electrico, permitiendonos ubicar estos componentes dentro de un circuito. De esta manera se facilita el estudio, y el analisis de un problema; y su posible solucion |
 |
| Los Diagramas, listados abajo, se refieren unicamente al Circuito electrico que involucra: AIRE ACONDICIONADO - DAEWOO 2000 |
| LANOS | |

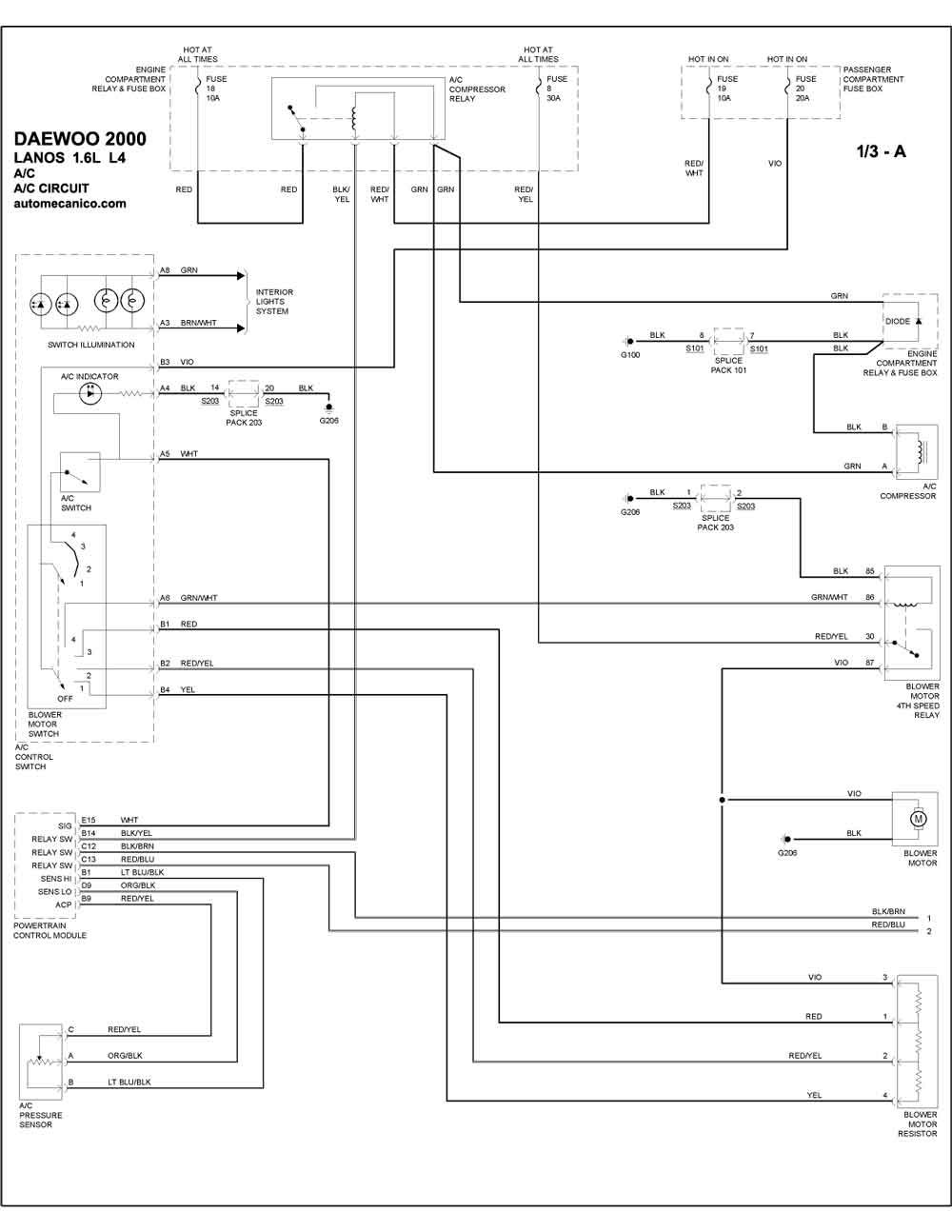

| 1.6L 4 CILINDROS | A/C CIRCUIT 1/3A |

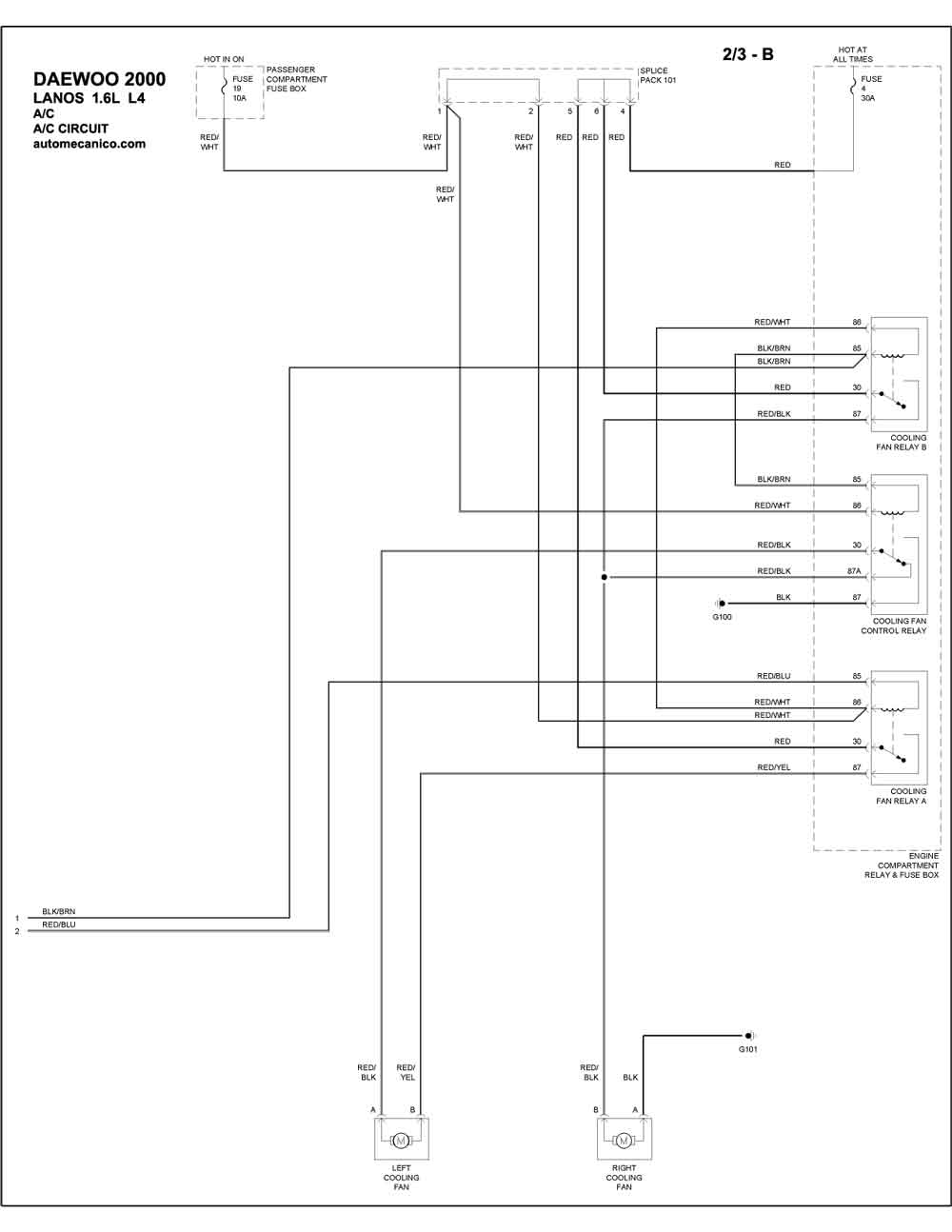

| 1.6L 4 CILINDROS | A/C CIRCUIT 2/3B |

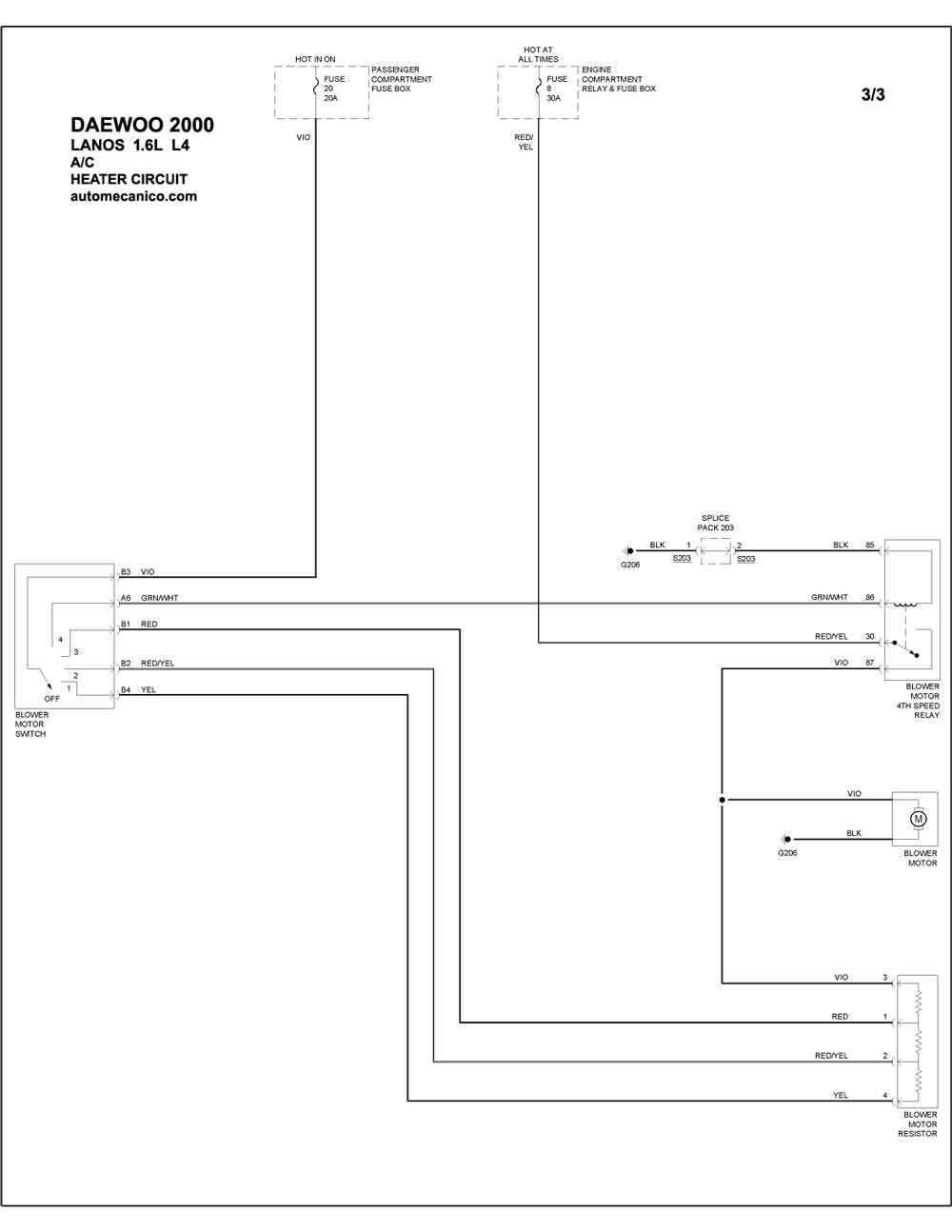

| 1.6L 4 CILINDROS | HEATER CIRCUIT 3/3 |
| LEGANZA | |

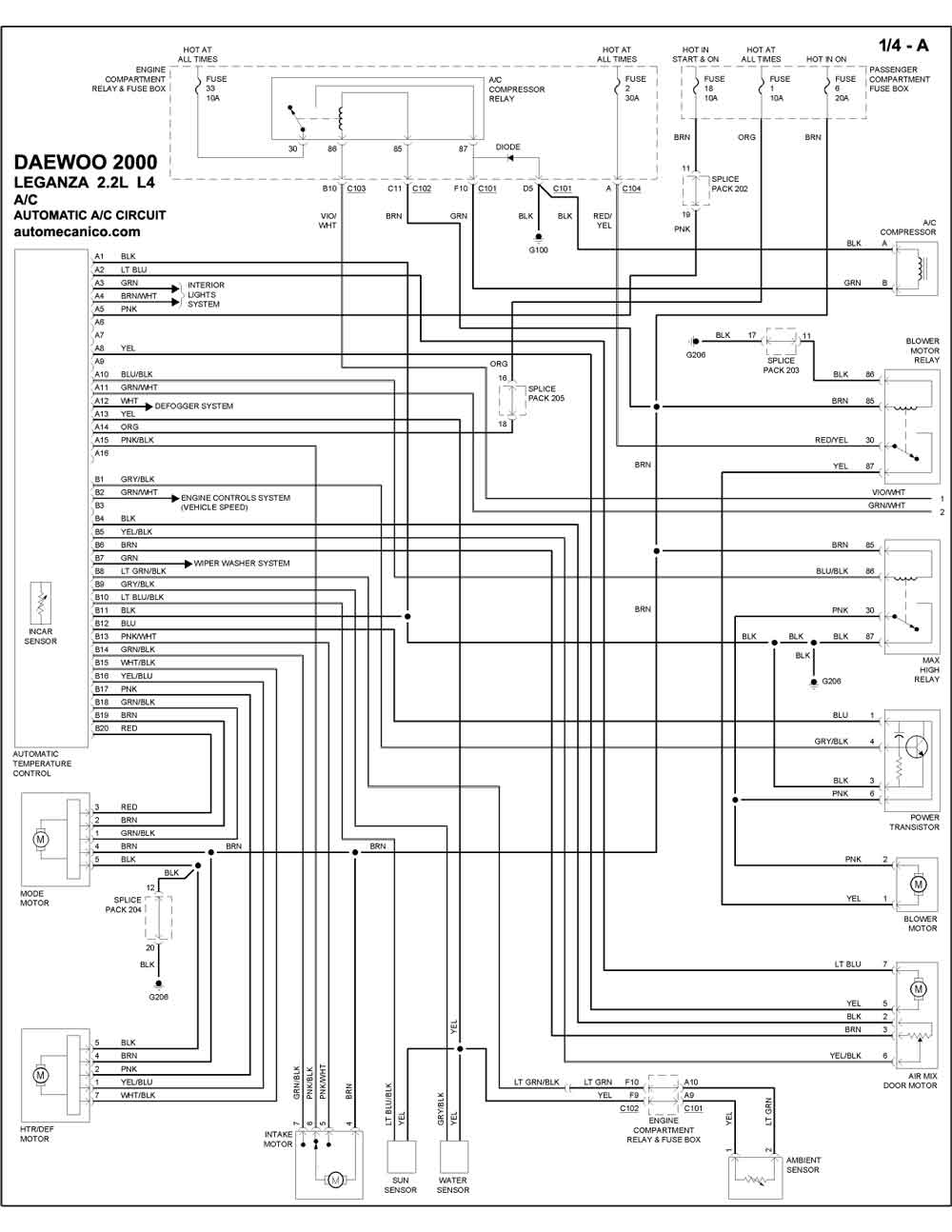

| 2.2L 4 CILINDROS | AUTOMATIC A/C CIRCUIT 1/4A |

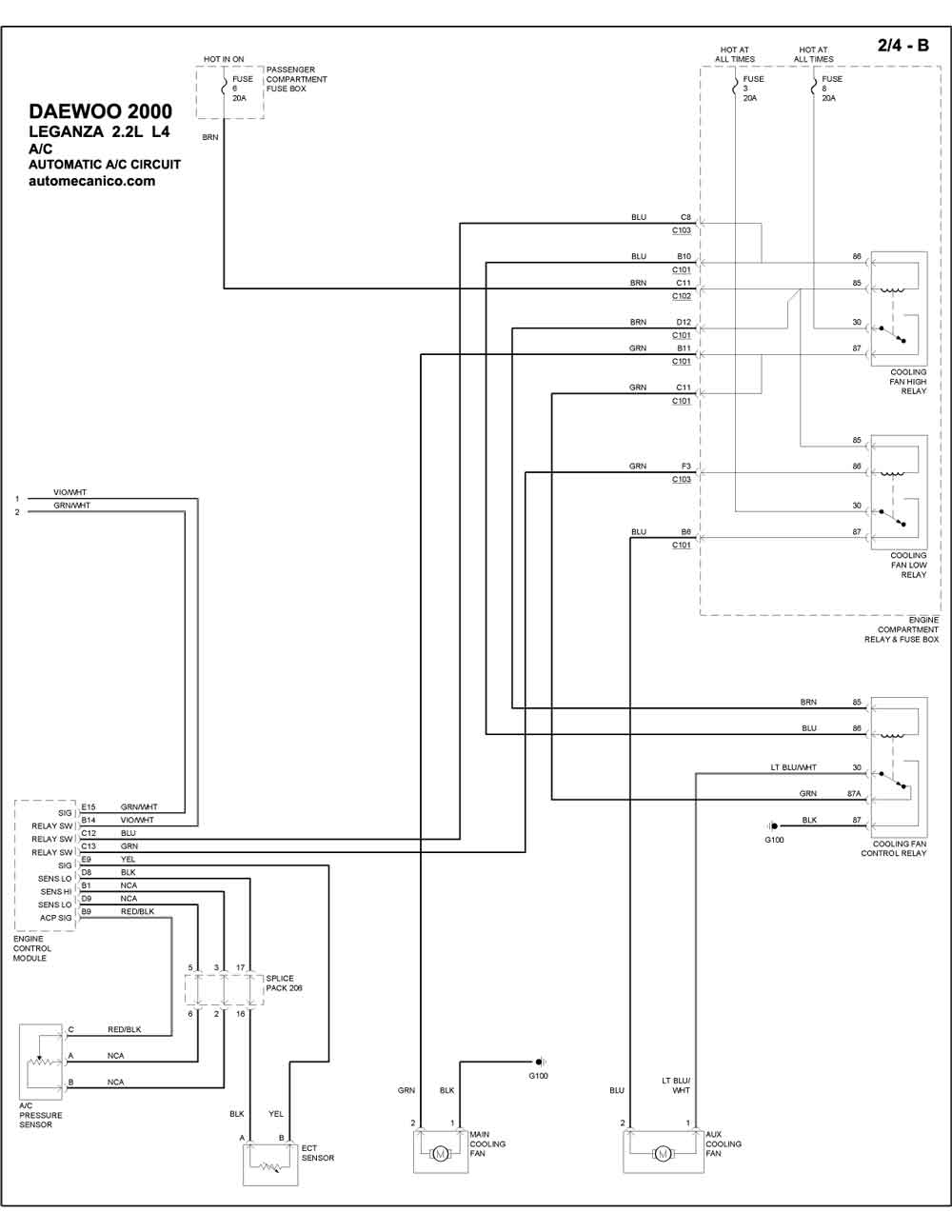

| 2.2L 4 CILINDROS | AUTOMATIC A/C CIRCUIT 2/4B |

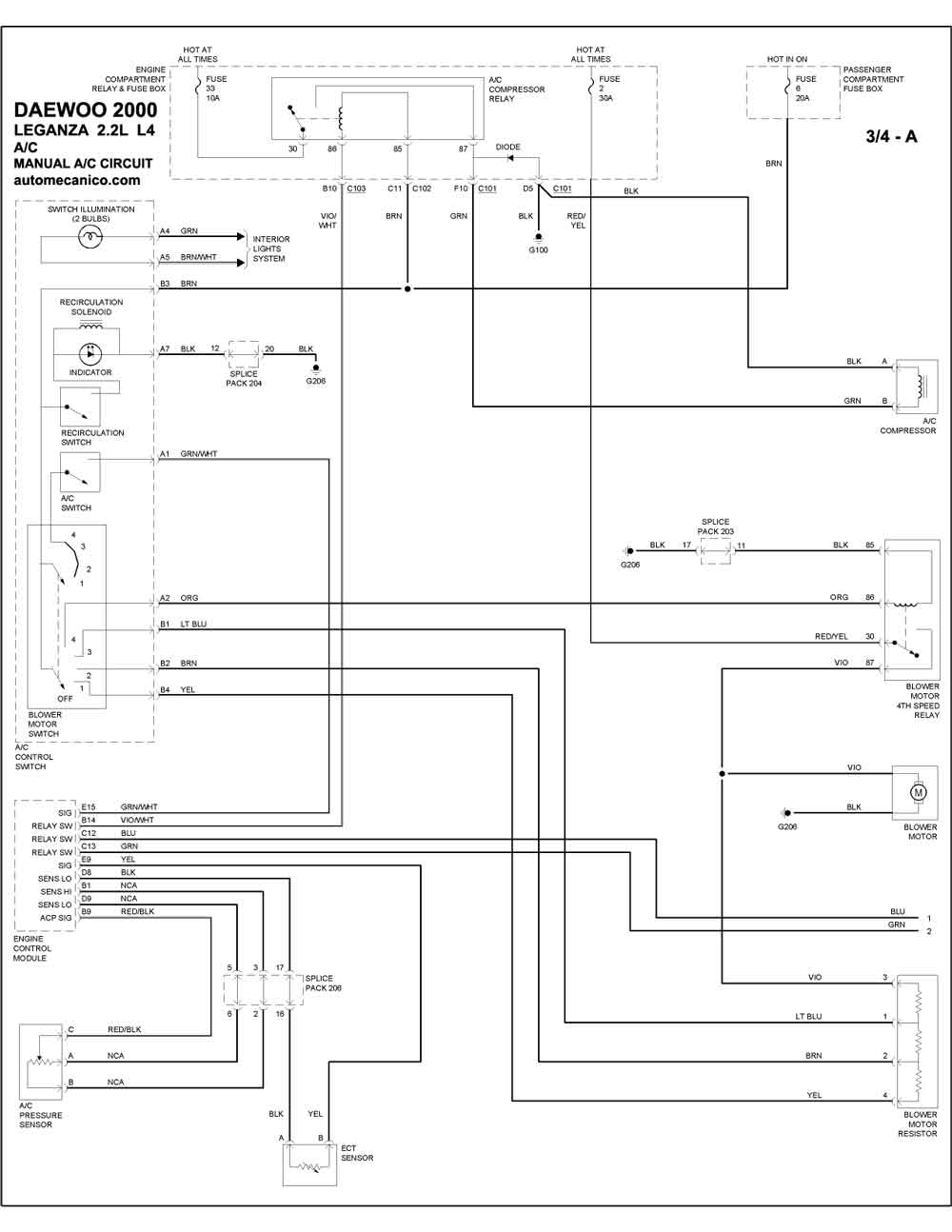

| 2.2L 4 CILINDROS | MANUAL A/C CIRCUIT 3/4A |

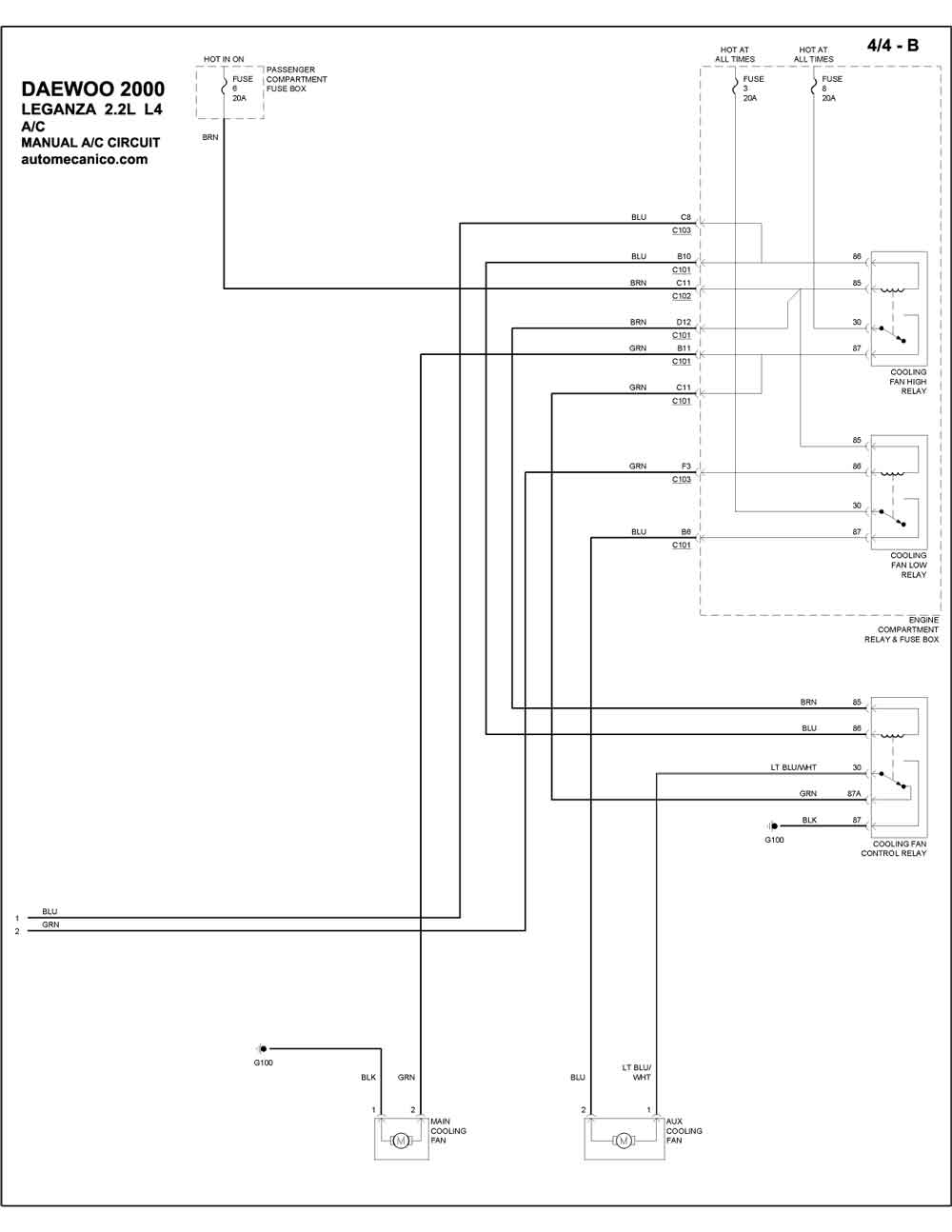

| 2.2L 4 CILINDROS | MANUAL A/C CIRCUIT 3/4B |
| NUBIRA | |

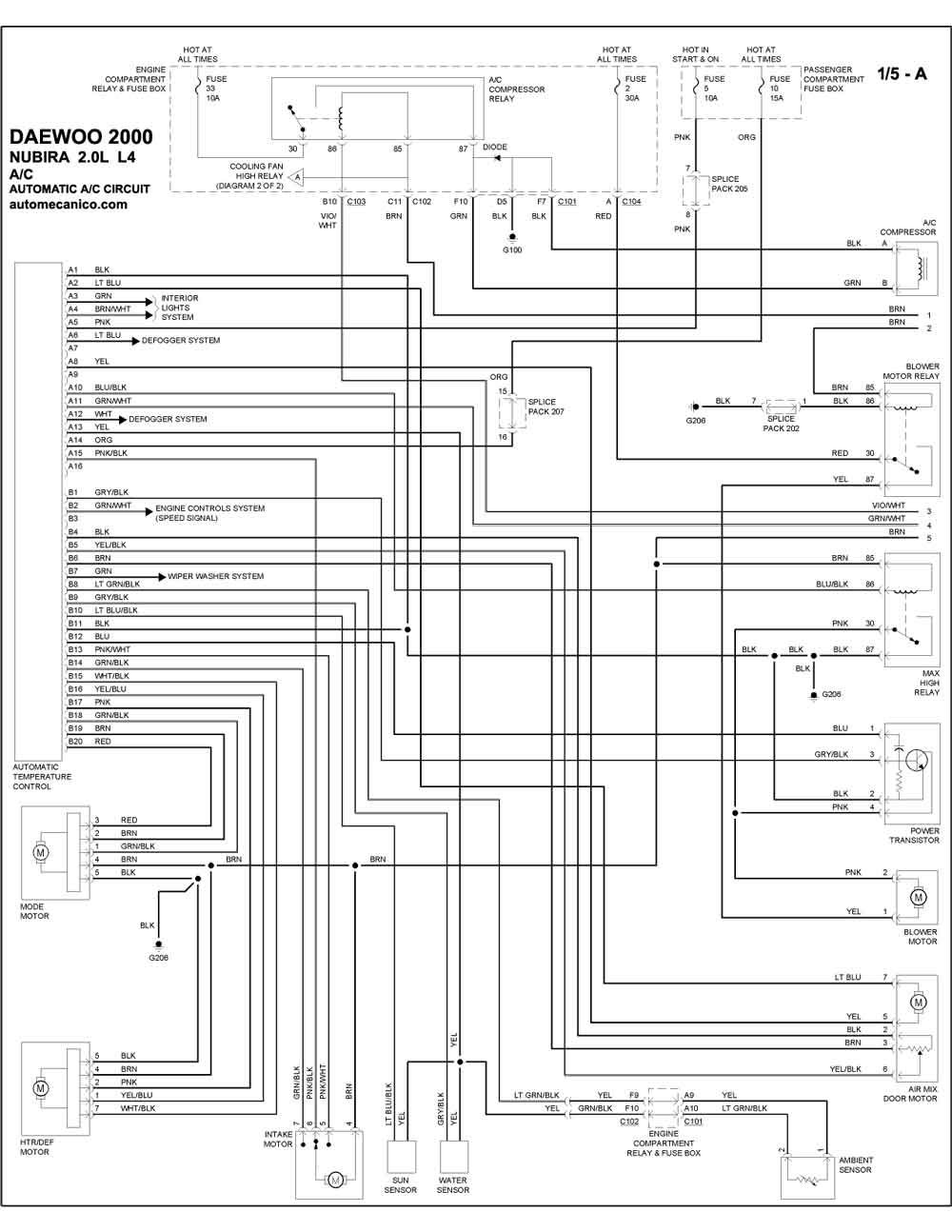

| 2.0L 4 CILINDROS | AUTOMATIC A/C CIRCUIT 1/5A |

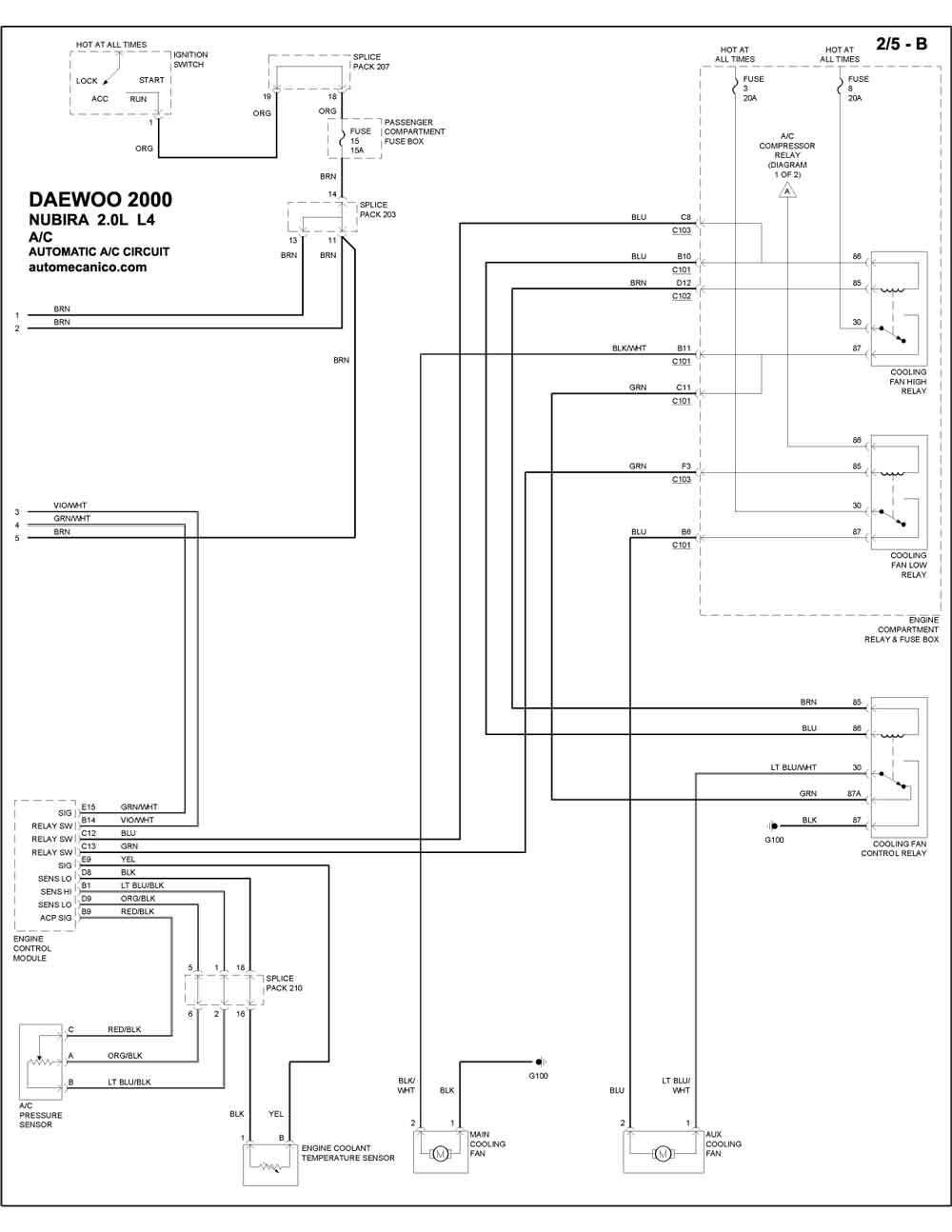

| 2.0L 4 CILINDROS | AUTOMATIC A/C CIRCUIT 2/5B |

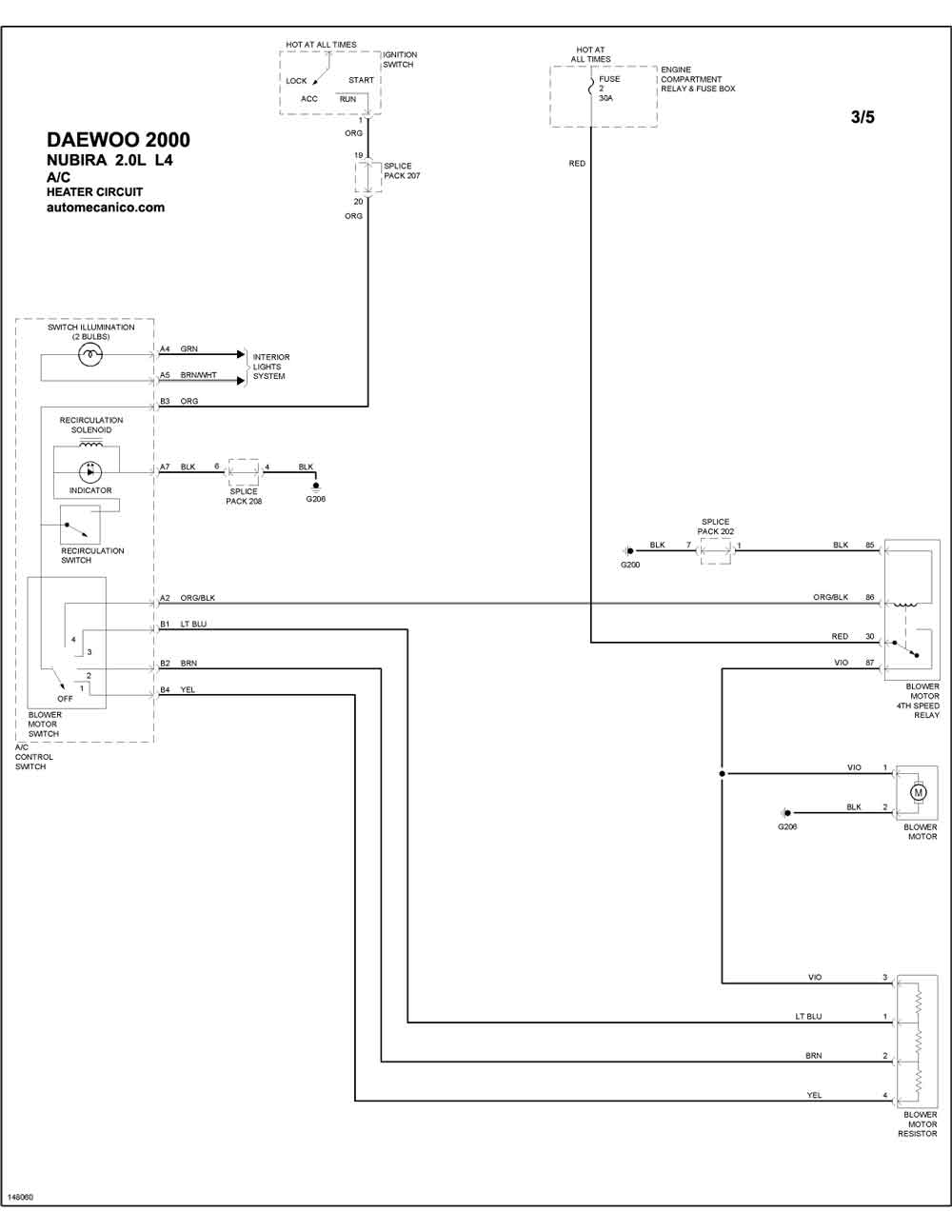

| 2.0L 4 CILINDROS | HEATER CIRCUIT 3/5 |

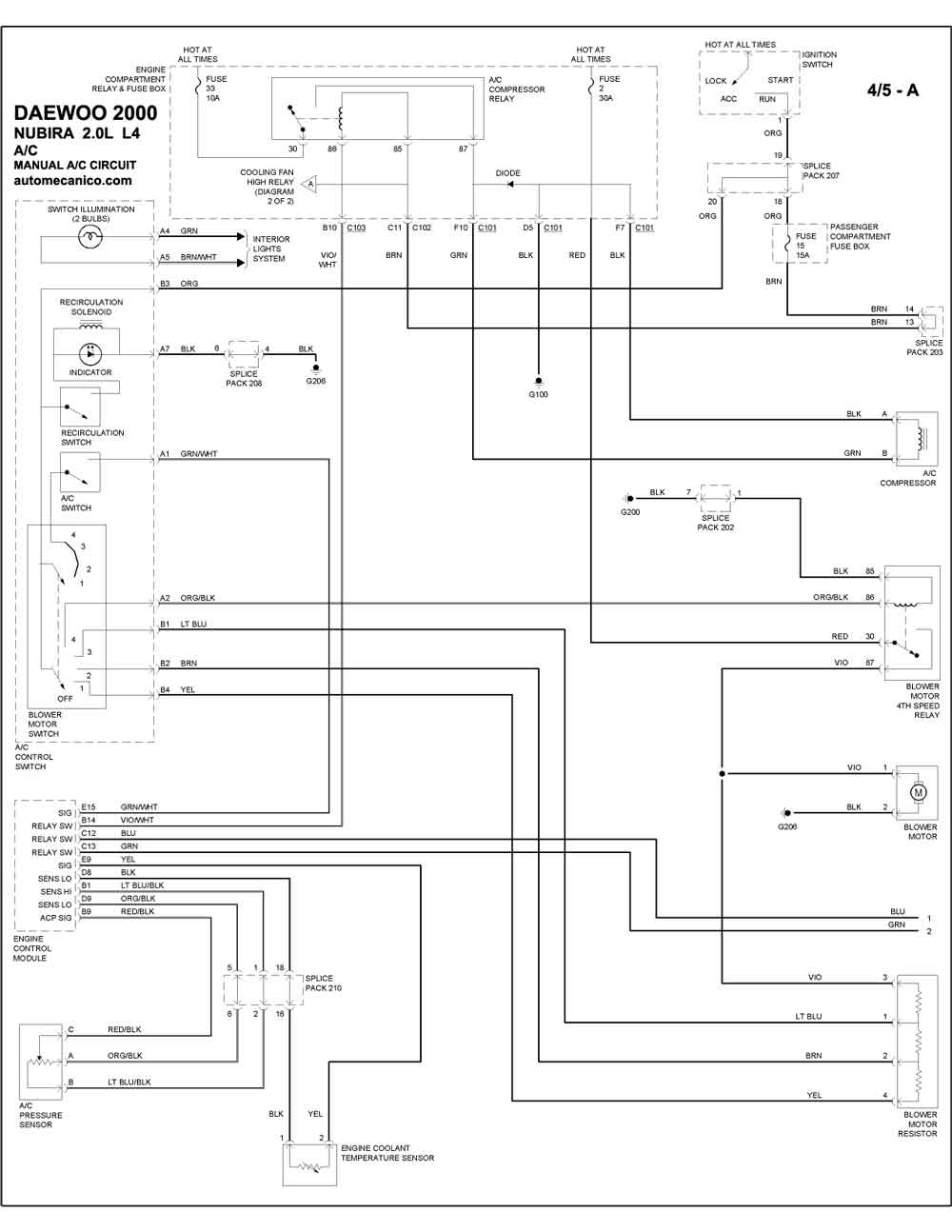

| 2.0L 4 CILINDROS | MANUAL A/C 4/5A |

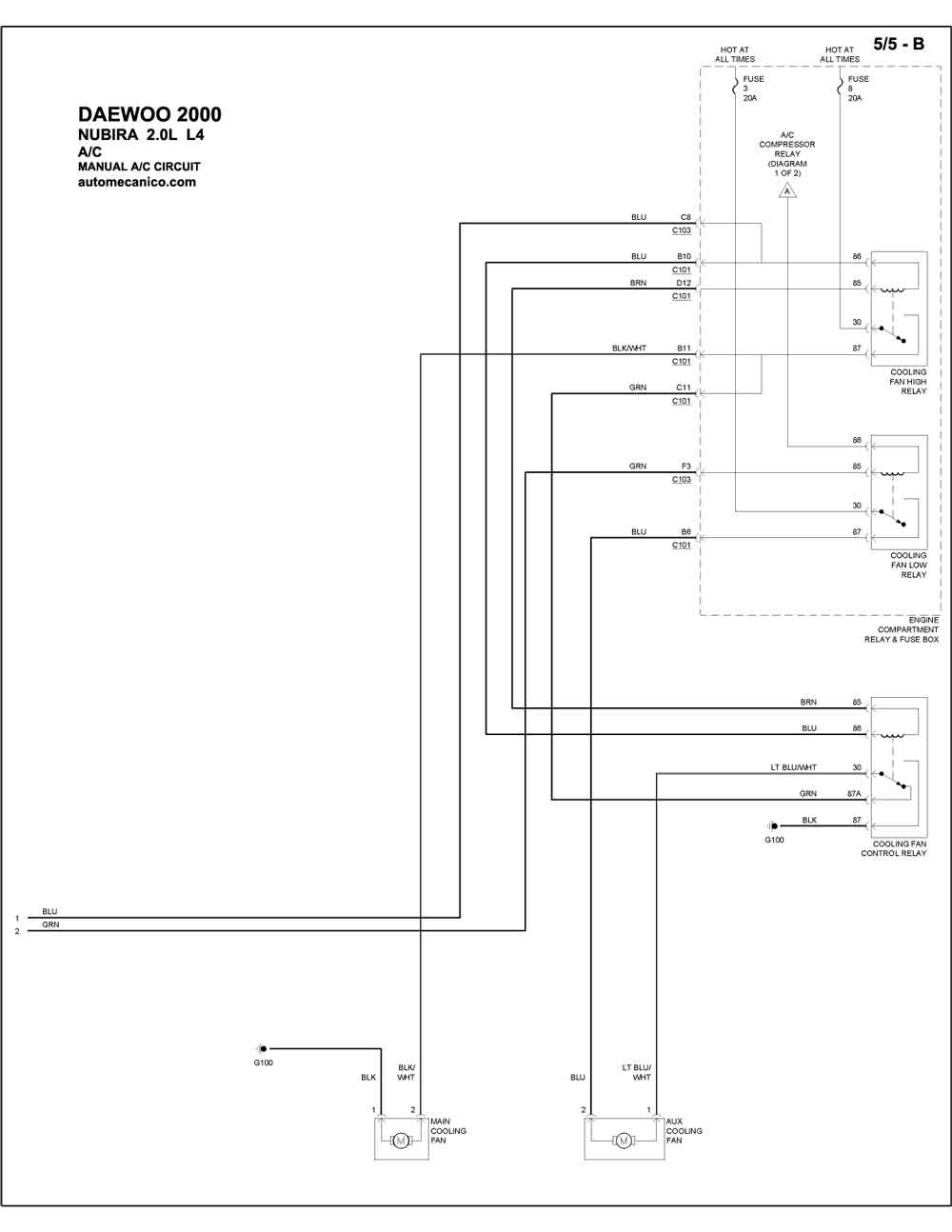

| 2.0L 4 CILINDROS | MANUAL A/C 5/5B |
